Astral Pool Command Connect Compact User manual

Command Connect
EN
FR
ES
DE
IT
PT
NL
CONNECTED ELECTRICAL POWER CENTER • Instructions for installation and use *
COFFRET ÉLECTRIQUE CONNECTÉ • Notice d’installation et d’utilisation
CUADRO ELÉCTRICO CONECTADO • Manual de instalación y de uso
VERNETZTER SCHALTKASTEN • Installations- und Gebrauchsanweisung
QUADRO ELETTRICO CONNESSO • Manuale d’installazione e d’uso
ARMÁRIO ELÉTRICO CONECTADO • Manual de instalação e utilização
VERBONDEN ELEKTRISCH VERMOGENSCENTRUM • Instructies voor installatie en gebruik
*original instructions / instructions d’origine / instrucciones originales / original anleitung / instruzioni originali / instruçôes originais / origi-
nele instructies
H0768300.REVB / 5-2023
According to product marking
Selon le marquage sur le produit
Según el marcado en el producto
Gemäß der Kennzeichnung auf dem
Produkt
Secondo la marcatura sul prodotto
De acordo com a marcação no produto
Afhankelijk van de markering op het
product

2
Command Connect - English
GENERAL WARNING
• The appliance is intended to be used for pools and spas for a specic purpose; it must not be used for any
purpose other than that for which it was designed.
• Always install the electric control panel away from humidity, rain and water projections. It must be installed in a
technical room or at least 3,5 meters of the swimming pool.
• Our products may only be assembled and installed in pools compliant with standards IEC/HD 60364-7-702 and
required national rules. The installation should follow standard IEC/HD 60364-7-702 and required national rules
for swimming pools. Consult your local dealer for more information
• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.Children should be supervised to ensure
that they do not play with the appliance.
• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory
or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with
the appliance. Cleaning and user maintenance shall not be made by children without supervision.
• The appliance must be installed according to the manufacturer’s instructions and in compliance with local and
national standards and regulations.
ELECTRICAL WARNING
• The electric control panel does not have to be used as a distribution box. Never connect external equipment to
the control panel.
• The power supply to the appliance must be protected by a dedicated 30mA Residual Current Device (RCD),
complying with the standards and regulations in force in the country in which it is installed.
• For electric control panels with 30mA dierential circuit breaker, check regularly the safety system by pressing
the ’’test’’button.
• The equipment does not include electrical switch for disconnection; include a disconnection supply device in
the xing wiring at least OVC III, in accordance applicable national laws.
• Adjust the magneto thermal circuit breaker according to the real current consumed by the pump (see its
specication plate).
INSTALLATION AND MAINTENANCE
• Only a person qualied in the technical elds concerned (electricity, hydraulics or refrigeration) is authorized to
carry out installation, maintenance or repair work on the appliance.
• Never work on a control panel under tension. Cut main power before any intervention.
1. Technical specications
Models Command Connect Compact Command Connect Advance
Dimensions
(cm) 31 x 23,3 x 12,7 40 x 25,5 x 14,1
Power supply 230 V / 400 V (3ph+N+PE)
Input current 12A
Working
frequency 50Hz
Weight 3,508 5,545 3,517 5,558 4,309 6,15 4,319 6,2
IP rating IP54
Compatible
lter pumps
Motor protection
4.0-6.3A
Motor protection
6.3-10.0A
Motor protection
4.0-6.3A
Motor protection
6.3-10.0A
Lighting
control
12V
100 VA
C4
protection
12V
200 VA
C6
protection
12V
100 VA
C4
protection
12V
200 VA
C6
protection
12V
100 VA
C4
protection
12V
200 VA
C6
protection
12V
100 VA
C4
protection
12V
200 VA
C6
protection

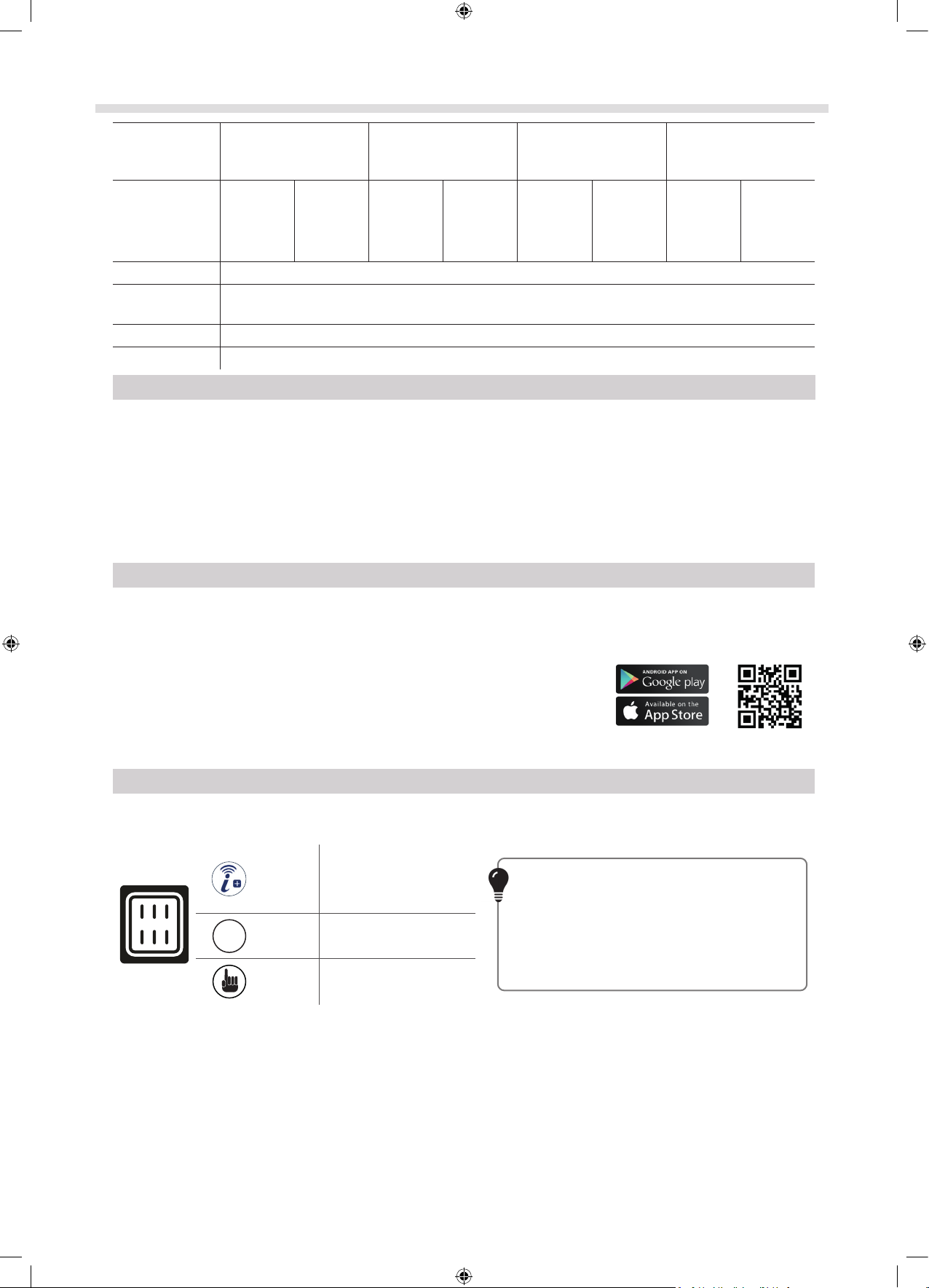

3
Command Connect - English
Wiring Cable glands
Smart Relay
iAquaLink+™ 230V – 50Hz, 10A max, 2300 W max resistive load, consumption <1W
Bluetooth® BLE V5.2, 2.4 GHz, max power 100 mW
Zigbee 2.402-2.481 GHz band, +10 dBm max radio power
2. Cable specications
Cable for the lights
For the lights, follow the instructions of the manufacturer. Use cable type and section recommended in the instructions
for the lights.
Cable for the pump circuit
For the motor, follow the instructions of the motor manufacturer. Use cable type and section recommended in the
motor instructions. It must adapt to the power of the motor and the length of the cable.
3. Packaging contents
• 1 connected electric power center
• 4 screws & 4 plugs (sachet)
• Documentation (this manual, wiring diagrams & DoC)
Command Connect boxes are equipped with "Smart Relays" that allow you to
connect your pool equipment*.They can be controlled via Bluetooth® using the
free iAquaLink+® app available from App Store® and Google Play™.
* Smart Relays are specially designed to control the pool's lighting and lter pump.

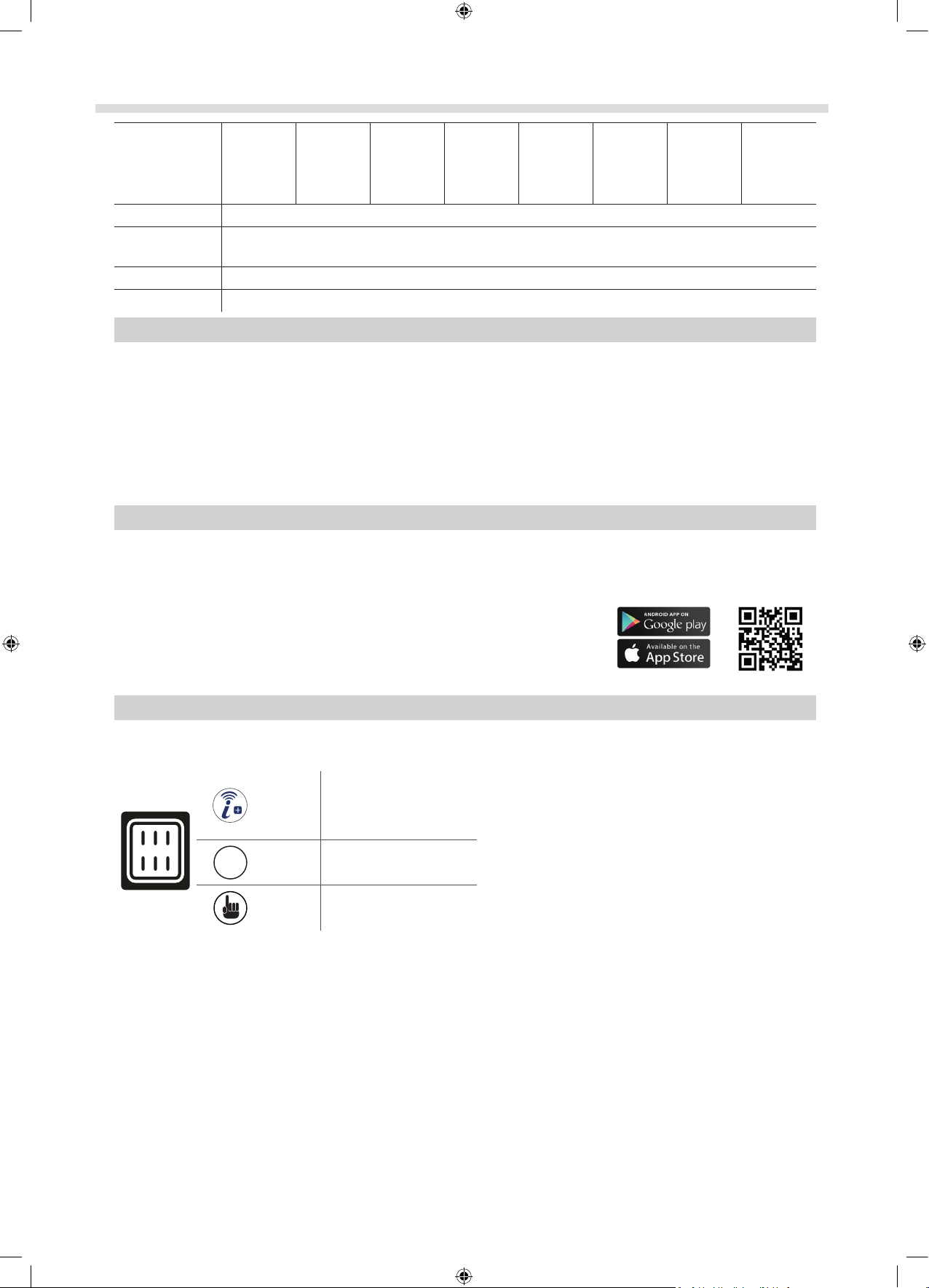

4. Using the Command Connect box
Command Connect boxes are provided with two 3-position switches for manually controlling the pool equipment.
AUTO/
REMOTE
Automatic mode enabling
control via the
iAquaLink+®app
• Access to the entire range of functions
for controlling Command Connect
cabinets can only be obtained through
the iAquaLink+® app.
• To turn the system on for the rst time,
simply use the 2 manual switches to
switch the equipment ON and OFF.
0OFF Switched o
MANU Manual mode (forced
activation)

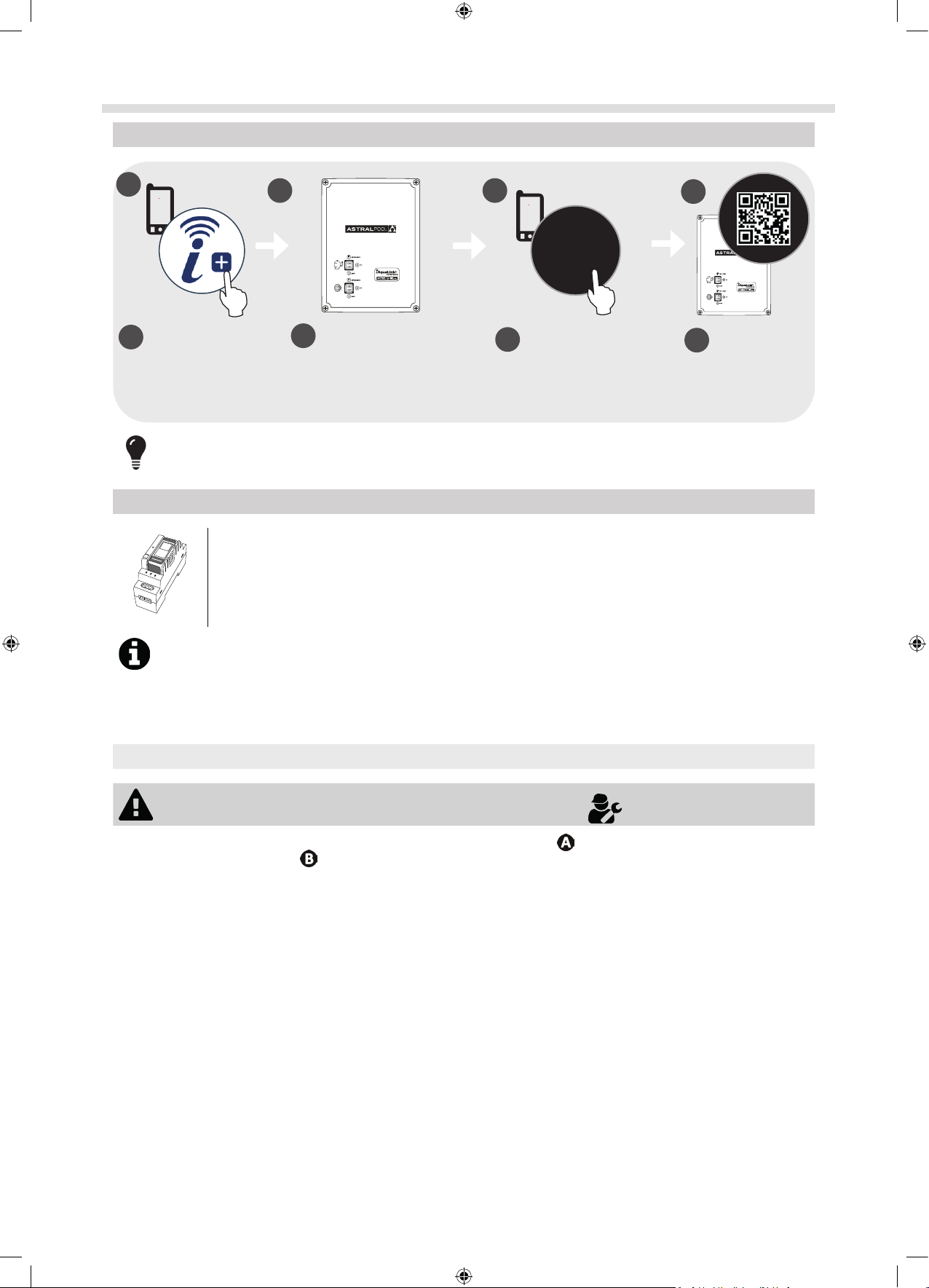

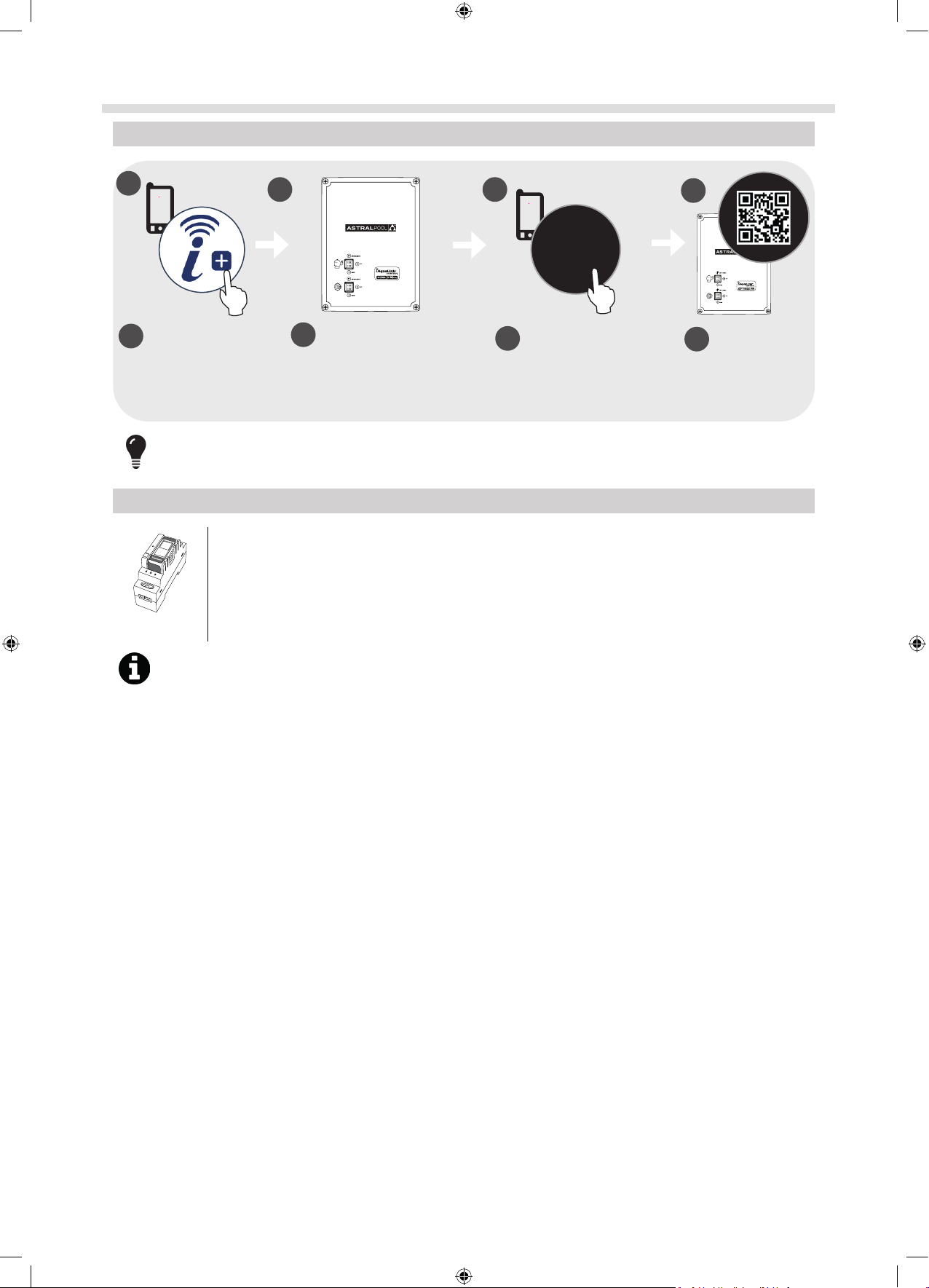

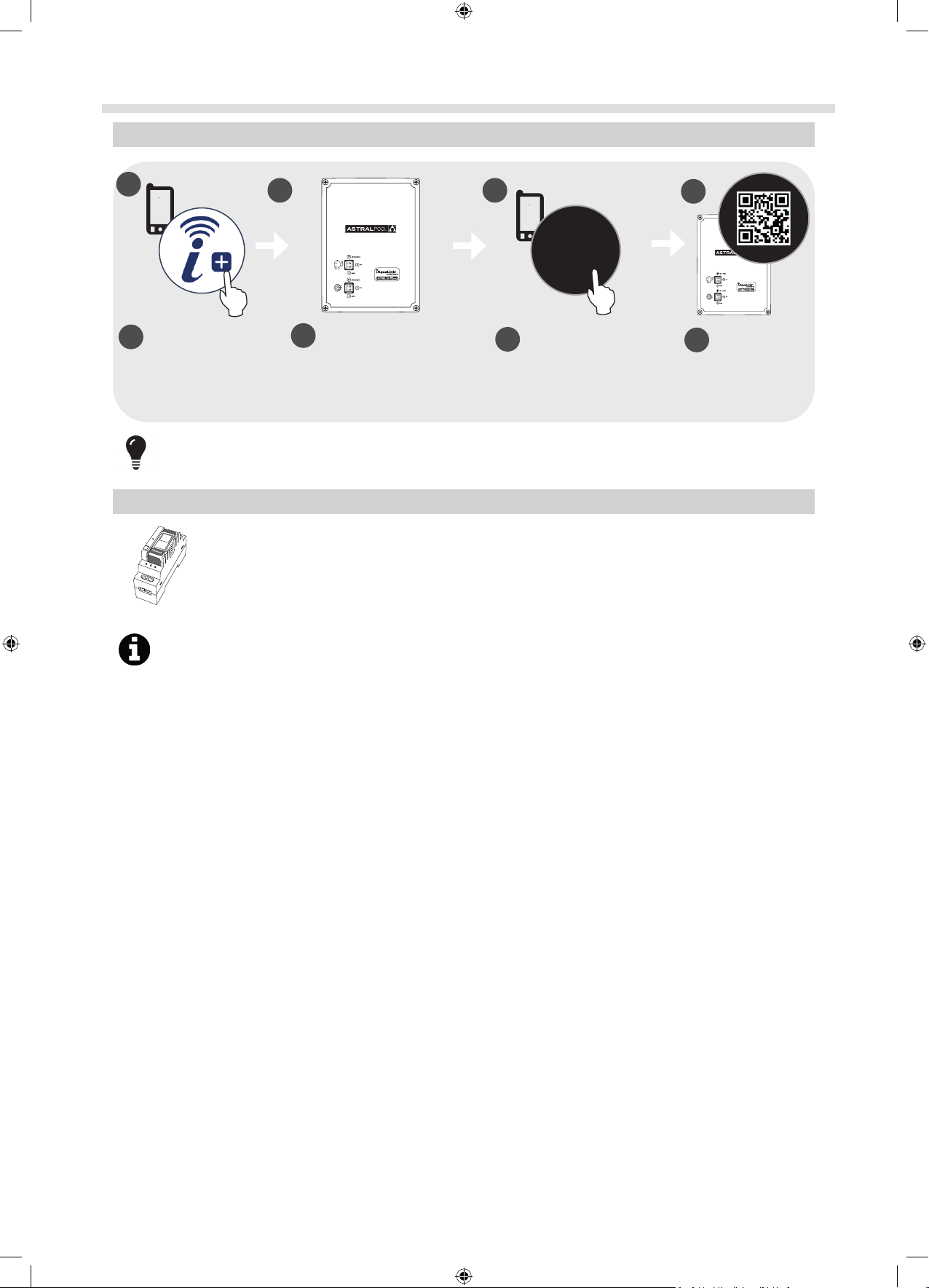

5. Pairing the Command Connect box
2Check that the electrical
connections are made
correctly on the Command
Connect box and that the box
is switched on.
1
1Download the
iAquaLink+®app. Open the
app then create an account
or log in.
2
3In the app, click on
the“Add equipment” and
follow the steps displayed
to pair de product.
+
34
4Scan the QR code
present on the product
to complete the pairing
succesfully.

4
Command Connect - English
The box is now operational and can be controlled using the iAquaLink+® app.
6. Main functions of the "Smart Relay"
The Smart Relay embedded in the Command Connect cabinets is dual channel and used to:
• Control the pool's lighting. It is compatible with the AstralPool® LumiPlus RGB and Zodiac®NL colour LED
spotlights.
Example operation: daily programming and colour selection
• Control the lter pump.
Example operation: daily programming of the ltration system
If more than one light is installed in the pool and the selected color is not synchronized to all lights, reversing
the wiring polarity on the light that is not showing the correct color may be necessary (depending on the
case, inside the Command Connect cabinet or in the junction box near the pool).
Note: Command Connect is not compatible with multiple AstralPool LumiPlus Mini V3 models as color
synchronization does not work.

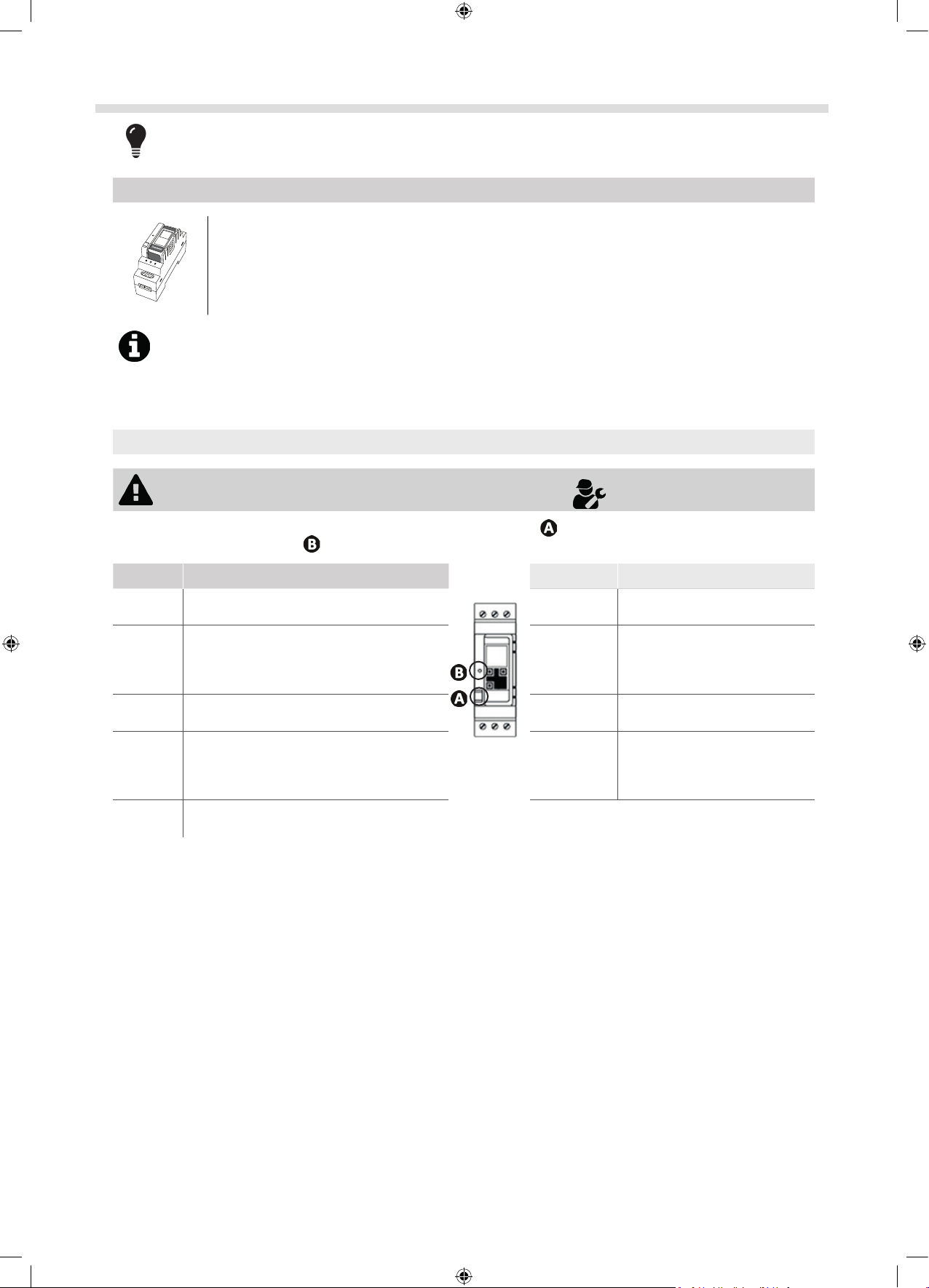

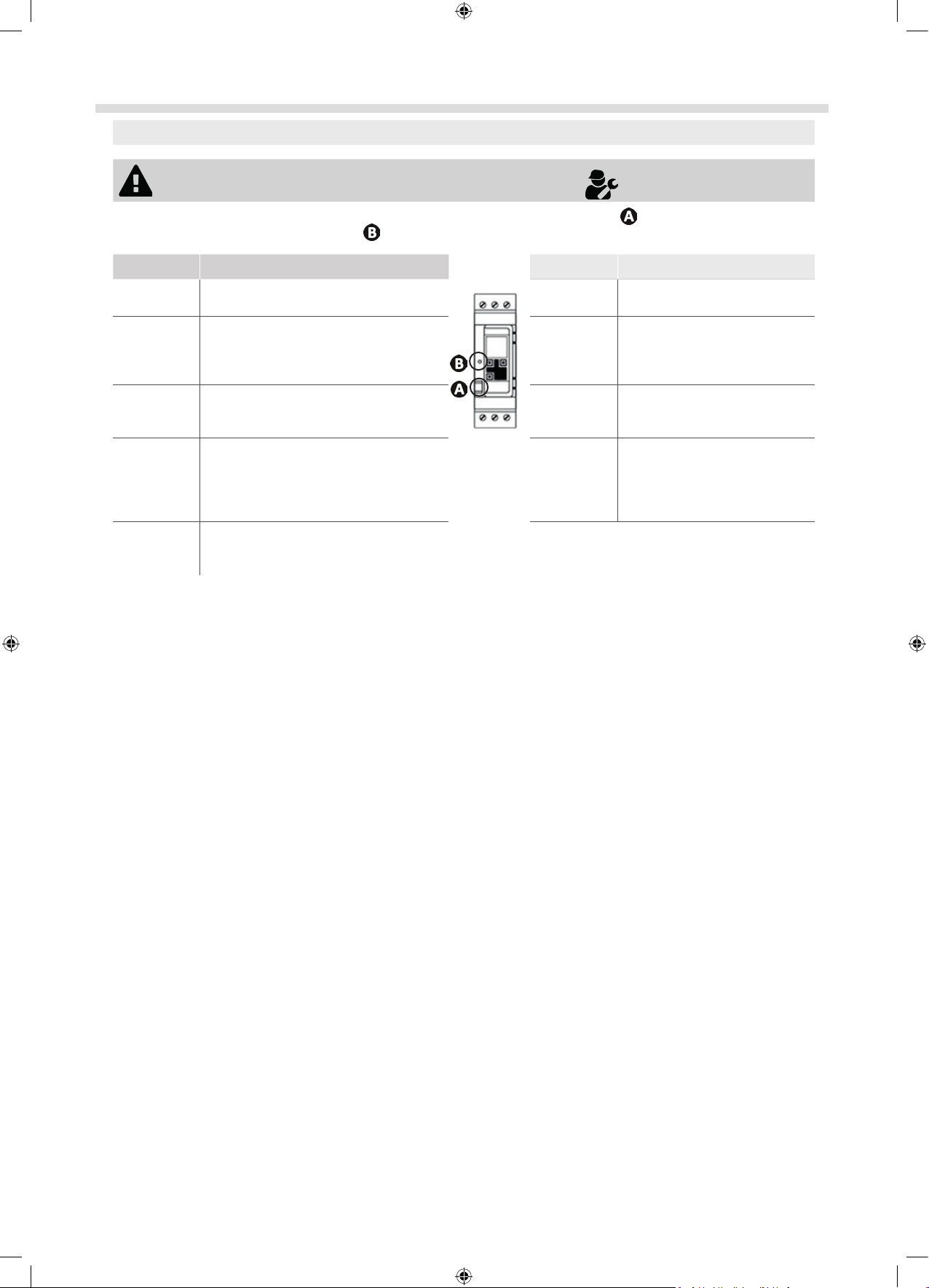

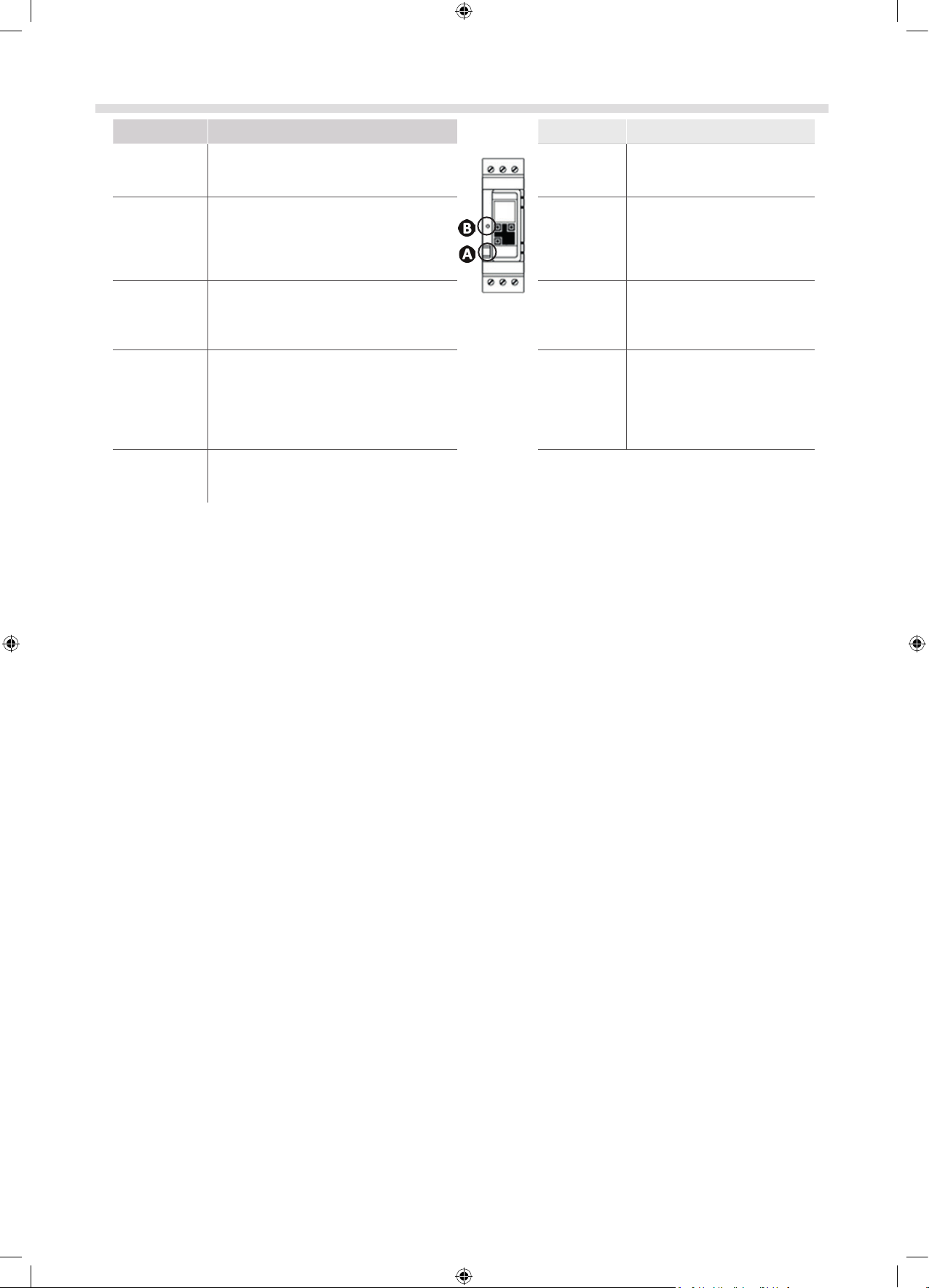

7. State of the“Smart Relay”
The Smart Relay should only be used by a qualified technician .
The Smart Relay is equipped with a button to change operating mode ( ) (mode indicated by the colour of the LED)
as well as a state indicator LED ( ) (see tables below):
LED Description Button Description
Green Local control mode via Bluetooth (default) First click Manual mode OFF on both chan-
nels (always OFF)
Green
ashing
Local control mode via Bluetooth turned OFF
or ON using the iAquaLink+ app. Goes back
to steady green when the next scheduled
program starts.
Second click
Previous active mode ON. Returns
to the mode that was active
before the rst click.
Orange Remote control mode (using the iQBridge ZB
WiFi gateway optional accessory) Third click * Manual mode ON on both chan- nels (always ON, no scheduling)
Orange
ashing
Remote control mode turned OFF or ON using
the iAquaLink+ app. Goes back to steady or-
ange when the next scheduled program starts.
Factory reset
Long press (5s) until LED goes to
red, then a short press to go back
to factory default mode (Local
control mode via Bluetooth).
Red
ashing
Error (internal clock delayed after a power
outage, Wi-Fi connection lost, etc.)
* Aer the third click, the sequence restarts.

5
Command Connect - Français
AVERTISSEMENTS
• L’appareil est conçu pour un usage spécique dans les piscines et les spas, il ne doit être utilisé pour aucun autre
usage que celui pour lequel il a été conçu.
• Toujours installer le coret électrique à l’abri de l’humidité, des intempéries et des projections d’eau. Il doit être
installé dans un local technique ou à au moins 3,5mètres de la piscine.
• Nos produits peuvent uniquement être montés et installés dans des piscines conformes à la norme CEI/HD
60364-7-702 et aux règles nationales applicables. L’installation doit respecter la norme CEI/HD 60364-7-702 et
les règles nationales applicables pour les piscines. Contacter le revendeur local pour plus d’informations.
• Cet appareil n’est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques,
sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si
elles ont pu bénécier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil. Les enfants doivent être surveillés pour s’assurer
qu’ils ne jouent pas avec l’appareil.
• Cet appareil peut être utilisé par des enfants à partir de 8ans et par des personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou un manque d’expérience et de connaissances si elles sont surveillées ou si
elles ont reçu des instructions concernant l’utilisation de l’appareil en toute sécurité, et si elles comprennent les
risques. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien utilisateur ne doivent pas être
eectués par des enfants sans surveillance.
• L’installation de l’appareil doit être réalisée conformément aux instructions du fabricant et dans le respect des
réglementations locales et nationales en vigueur.
AVERTISSEMENTS LIES A DES APPAREILS ÉLECTRIQUES
• Le coret électrique ne doit pas servir de boîte de dérivation. Ne jamais raccorder d’équipement extérieur au
coret.
• L’alimentation électrique de l’appareil doit être protégée par un Dispositif de protection à courant diérentiel
résiduel (DDR) de 30mA dédié, respectant les normes en vigueur du pays d’installation.
• Pour les corets électriques équipés d’un interrupteur diérentiel 30mA, tester périodiquement le dispositif de
sécurité en appuyant sur le bouton «test».
• L’équipementn’inclutpasdecommutateurélectriquepourladéconnexion.Ilinclutundispositifdesectionnement
dans le câblage de xation d’au moins OVC III, conformément aux lois nationales applicables.
• Calibrer le disjoncteur magnétothermique en fonction du courant réel consommé par la pompe (se référer à sa
plaque signalétique).
INSTALLATION ET ENTRETIEN
• Seule une personne qualiée dans les domaines techniques concernés (électricité, hydraulique ou frigorique)
est habilitée à réaliser l’installation, la maintenance ou la réparation de l’appareil.
• Ne jamais travailler sur un coret sous tension. Couper l’alimentation électrique au tableau général avant toute
intervention.
1. Caractéristiques techniques
Modèles Command Connect Compact Command Connect Advance
Dimensions (cm) 31 x 23,3 x 12,7 40 x 25,5 x 14,1
Alimentation
électrique 230V / 400V (3ph+N+PE)
Courant d’entrée 12A
Fréquence
de travail 50Hz
Poids 3,508 5,545 3,517 5,558 4,309 6,15 4,319 6,2
Indice de
protection IP54
Pompes de
ltration
compatibles
Protection moteur
4,0 - 6,3A
Protection moteur
6,3 - 10,0A
Protection moteur
4,0 - 6,3A
Protection moteur
6,3 - 10,0A

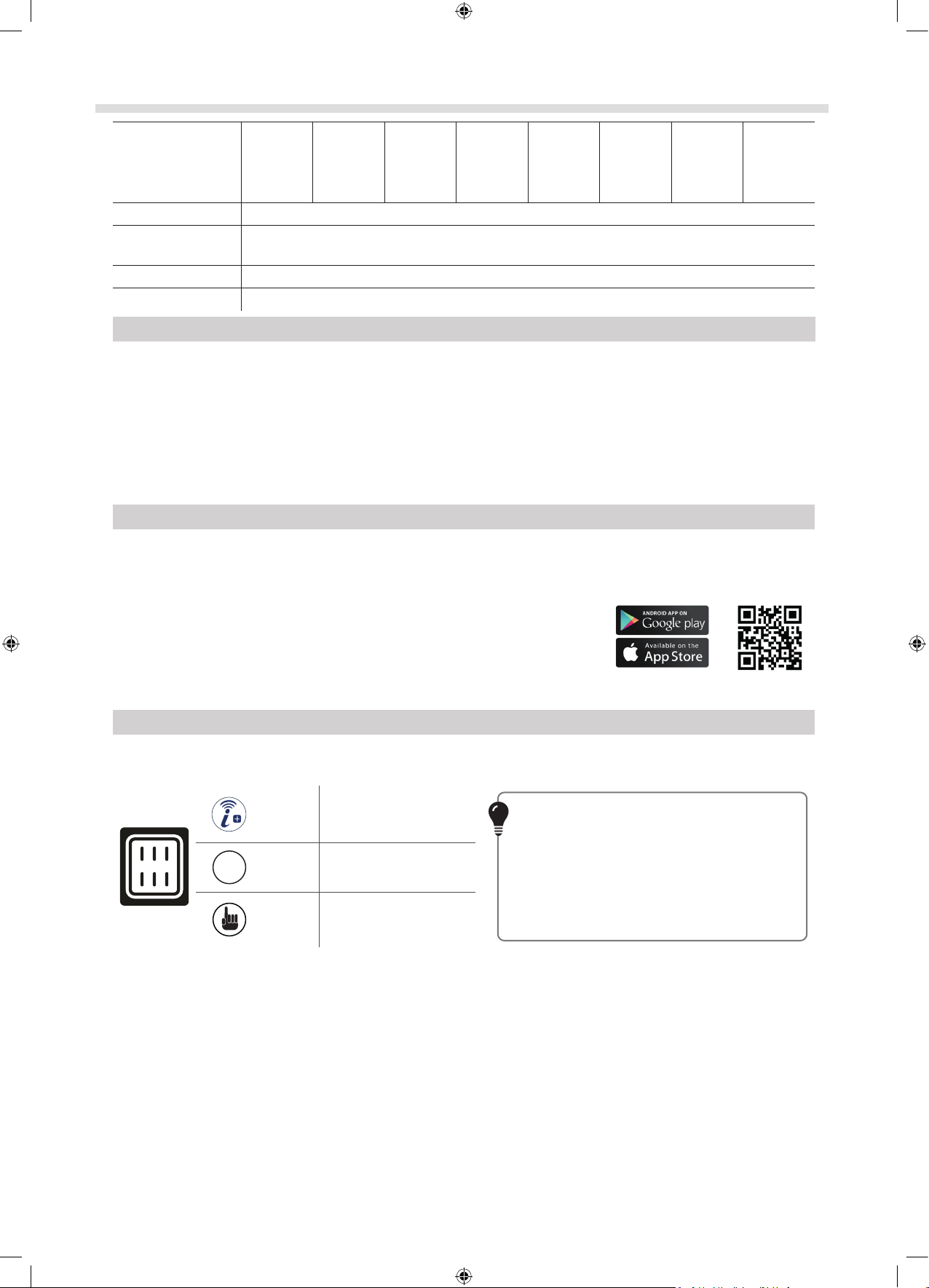

6
Command Connect - Français
Contrôle
d’éclairage
Protection
12 V
100 VA
C4
Protection
12V
200VA
C6
Protection
12V
100VA
C4
Protection
12V
200VA
C6
Protection
12V
100VA
C4
Protection
12V
200VA
C6
Protection
12V
100VA
C4
Protection
12V
200VA
C6
Câblage Presse-étoupes
Smart Relay
iAquaLink+™ 230V – 50Hz, 10A max, charge résistive max 2300W, consommation <1W
Bluetooth® BLE V5.2, 2.4GHz, puissance max 100mW
Zigbee Bande 2.402-2.481GHz, puissance radio max +10dBm
2. Spécications des câbles
Câbles des projecteurs
Pour les projecteurs, suivre les instructions du fabricant. Utiliser le type de câble et la section recommandés dans les
instructions des projecteurs.
Câble pour le circuit de la pompe
Pour le moteur, suivre les instructions du fabricant du moteur. Utiliser le type de câble et la section recommandés
dans les instructions du moteur. Il doit s’adapter à la puissance du moteur et à la longueur du câble.
3. Contenu du colis
• 1coret électrique connecté
• 4vis & 4chevilles (sachet)
• Documentation (cette notice, schémas de câblage et déclaration de conformité)
Les corets Command Connect sont équipés de « Smart Relays » vous
permettant de connecter les équipements* de votre piscine. Ils se pilotent par
Bluetooth® avec l’application gratuite iAquaLink+® disponible sur l’Apple Store®
et Google Play™.
*Le Smart Relay est spéciquement prévu pour piloter la pompe de ltration et l’éclairage de la
piscine.
4. Utilisation du coret Command Connect
Les corets électriques Command Connect sont pourvus de 2interrupteurs à 3positions permettant le contrôle
manuel des équipements de la piscine.
AUTO/
REMOTE
Mode automatique
permettant le contrôle via
l’application iAquaLink+®
• L’accès à toute la gamme de fonctions
de commande des armoires Command
Connect n’est possible que via
l’application iAquaLink+®.
• Pour activer le système pour la première
fois, utiliser les deux contacteurs
manuels pour activer et désactiver
l’équipement.
0OFF Éteint
MANU Mode manuel (marche
forcée)

7
Command Connect - Français
5. Appairage du coret Command Connect
2Vérier que les
raccordements électriques
sont corrects sur le coret
Command Connect, et
vérier que le coret est
activé.
1
1Télécharger
l’application iAquaLink+®.
L’ouvrir puis s’enregistrer ou
se connecter.
2
3Dans l’application,
cliquer sur «Ajouter
équipement» et suivre
les étapes indiquées pour
appairer le produit.
+
34
4Scanner le QR
code présent sur le
produit pour terminer
l’appairage.
Le coret est fonctionnel et peut être piloté depuis l’application iAquaLink+®.
6. Fonctions principales du «Smart Relay»
Le Smart Relay intégré aux armoires Command Connect est à double canal et permet de:
• Piloter l’éclairage de la piscine. Il est compatible avec les projecteurs LED AstralPool® LumiPlus RGB et
Zodiac®NL couleur.
Exemple de contrôle possible: programmation journalière et sélection de la couleur
• Piloter la pompe de ltration.
Exemple de contrôle possible: programmation journalière de la ltration
Si plusieurs projecteurs sont installés dans la piscine et que la couleur choisie n’est pas synchronisée avec
tous les projecteurs, il peut être nécessaire d’inverser la polarité des branchements du projecteur qui ne
projette pas la bonne couleur (selon le cas, à l’intérieur de l’armoire Command Connect ou dans la boîte de
jonction à côté de la piscine).
Remarque: Command Connect n’est pas compatible avec les modèles multiples AstralPool LumiPlus Mini
V3 car la synchronisation des couleurs ne fonctionne pas.

Command Connect - Français
8
7. État du «Smart Relay»
Le Smart Relay ne doit être utilisé que par un technicien qualifié .
Le Smart Relay est équipé d’un bouton de changement de mode de fonctionnement ( ) (mode indiqué par la
couleur de la LED) ainsi que d’une LED de statut ( ) (voir les tableaux suivants):
LED Description Bouton Description
Vert Mode contrôle local via Bluetooth (mode par
défaut) Premier clic Mode manuel OFF sur les deux
canaux (toujours éteint)
Vert
clignotant
Mode contrôle local via Bluetooth désactivé
ou activé à l’aide de l’application iAquaLink+.
Revient au vert xe au démarrage du
prochain programme programmé.
Deuxième
clic
Mode actif précédemment activé.
Revient au mode qui était actif
avant le premier clic.
Orange Mode contrôle à distance (utilisant la
passerelle Wi-Fi iQBridge ZB optionnelle)
Troisième
clic
Mode manuel ON sur les deux
canaux (toujours activé, pas de
programmation)
Orange
clignotant
Mode contôle à distance désactivé ou activé
à l’aide de l’application iAquaLink+. Revient
au orange xe au démarrage du prochain
programme programmé.
Retour aux
paramètres
d’usine
Appui long (5s) jusqu’à ce que
la LED passe au rouge, puis
appui court pour revenir au
mode d’usine par défaut (mode
contrôle local via Bluetooth).
Rouge
clignotant
Erreur (horloge interne décalée suite à une
coupure de courant, perte de la connexion
Wi-Fi, etc.)
* Après le troisième clic, la séquence
redémarre.

9
Command Connect - Español
ADVERTENCIAS GENERALES
• El aparato está diseñado para un uso en piscinas y spas con un n especíco y no se debe utilizar para otros nes
no previstos.
• Instale siempre el cuadro eléctrico alejado de la humedad, la lluvia y las proyecciones de agua. Debe instalarse
en un local técnico o al menos a 3,5 metros de la piscina.
• Nuestros productos solo pueden montarse e instalarse en piscinas que cumplan con las normas IEC/HD 60364-
7-702 y las normas nacionales exigidas. La instalación debe seguir la norma IEC/HD 60364-7-702 y las normas
nacionales exigidas para las piscinas. Para más información, consulte con el distribuidor local.
• Este aparato no debe ser utilizado por personas (incluidos niños) con una discapacidad física, sensorial o mental
o que no dispongan de la experiencia y el conocimiento adecuados, salvo si lo usan bajo la supervisión de una
persona responsable de su seguridad y habiendo comprendido las normas de uso del aparato y los riesgos
asociados. Asegúrese en todo momento de que los niños no juegan con el aparato.
• Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o
mentales reducidas o sin experiencia y conocimiento previos siempre que cuenten con supervisión o hayan
recibido instrucciones sobre su uso seguro y entiendan los riesgos que implica. Los niños no deben jugar con el
aparato. Los niños no deben realizar la limpieza y el mantenimiento del aparato sin supervisión.
• El aparato debe instalarse según las instrucciones del fabricante y de acuerdo con las normativas y reglamentos
locales y nacionales.
ADVERTENCIA ELÉCTRICA
• El cuadro de control eléctrico no debe utilizarse como caja de distribución. No conecte nunca equipos externos
al cuadro de control.
• La alimentación del aparato debe estar protegida por un dispositivo de corriente residual dedicado de 30 mA
que cumpla con las normas y los reglamentos vigentes en el país de instalación.
• En los cuadros eléctricos con disyuntor diferencial de 30 mA, compruebe regularmente el sistema de seguridad
pulsando el botón‘’test’’.
• El equipo no dispone de un interruptor eléctrico para la desconexión; incluye un dispositivo de suministro de
desconexión en el cableado de jación al menos OVC III, de acuerdo con las leyes nacionales aplicables.
• Ajuste el interruptor magnetotérmico en función de la corriente real consumida por la bomba (ver placa
identicativa).
INSTALACIÓN Y MANTENIMIENTO
• Solo una persona cualicada en los campos técnicos correspondientes (electricidad, hidráulica o refrigeración)
está autorizada a realizar operaciones de instalación, mantenimiento o reparación en el aparato.
• No trabaje nunca en un cuadro de control bajo tensión. Corte la alimentación principal antes de cualquier
intervención.
1. Características técnicas
Modelo Command Connect Compact Command Connect Advance
Dimensiones
(cm) 31 x 23,3 x 12,7 40 x 25,5 x 14,1
Alimentación
eléctrica 230 V / 400 V (3 fases + N + PE)
Corriente de
entrada 12A
Frecuencia de
trabajo 50 Hz
Peso 3,508 5,545 3,517 5,558 4,309 6,15 4,319 6,2
Índice de
protección IP54
Bombas
compatibles
Protección motor
4,0-6,3 A
Protección motor
6,3-10,0 A
Protección motor
4,0-6,3 A
Protección motor
6,3-10,0 A

10
Command Connect - Español
Control
iluminación
12 V
100 VA
C4
protección
12 V
200 VA
C6
protección
12 V
100 VA
C4
protección
12 V
200 VA
C6
protección
12 V
100 VA
C4
protección
12 V
200 VA
C6
protección
12 V
100 VA
C4
protección
12 V
200 VA
C6
protección
Cableado Prensaestopas
Smart Relay
iAquaLink+™ 230V – 50 Hz, 10 A máx., 2300 W carga resistiva máx., consumo <1 W
Bluetooth® BLE V5,2, 2,4 GHz, potencia máx. 100 mW
Zigbee Banda 2.402-2.481 GHz, +10 dBm potencia radio máx.
2. Especicaciones de los cables
Cable para las luces
Paralasluces,siga las instruccionesdel fabricante.Utilice el tipo y la sección de cable recomendadosen las instrucciones
de iluminación.
Cable para el circuito de la bomba
Para el motor, siga las instrucciones del fabricante del motor. Utilice el tipo y la sección de cable recomendados en las
instrucciones del motor. Debe adaptarse a la potencia del motor y a la longitud del cable.
3. Contenido del paquete
• 1 cuadro eléctrico conectado
• 4 tornillos y 4 tacos (sobre)
• Documentación (este manual, diagramas eléctricos y declaración de conformidad)
Las cajas Command Connect están equipadas con Smart Relays que permiten
conectar los equipos*. Se controlan mediante Bluetooth® con la aplicación
gratuita iAquaLink+® disponible en Apple Store® y Google Play™.
* Los Smart Relays está especialmente diseñados para controlar la iluminación de la piscina y la
bomba del ltro.
4. Utilización de la caja Command Connect
Las cajas Command Connect incluyen dos interruptores de 3 posiciones que permiten controlar manualmente el
equipo de la piscina.
AUTO/
REMOTE
Modo automático que
permite el control a
través de la aplicación
iAquaLink+®
• El acceso a toda la gama de funciones para
controlar las cajas Command Connect solo puede
obtenerse a través de la aplicación iAquaLink+®.
• Para encender el sistema por primera vez, basta
con utilizar los 2 interruptores manuales para
encender (ON) y apagar (OFF) el equipo.
0OFF Apagado
MANU Modo manual
(funcionamiento forzado)
