Astral Pool RGB LUMIPLUS User manual

MANUAL FOR ELECTRICAL CONNECTION
MANUEL POUR LA CONNEXIÓN ÉLECTRIQUE
MANUAL PARA LA CONEXIÓN ELÉCTRICA
MANUALE PER LA CONNESSIONE ELETTRICA
HANDBUCH FÜR DIE ELEKTRISCHE ZUSAMMENHANG
MANUAL PARA A LIGAÇÃO ELÉTRICA
RGB LUMIPLUS PROJECTOR
PROJECTEUR LUMIPLUS RGB
PROYECTOR LUMIPLUS RGB
PROIETTORE LUMIPLUS RGB
STRAHLER LUMIPLUS RGB
PROJETOR LUMIPLUS RGB

2
ENGLISH
IMPORTANT: The instruction manual you are holding includes essential information on the safety measures to be im-
plemented for installation and start-up. Therefore, the installer as well as the user must read the instructions before
beginning installation and start-up.
Keep this manual for future reference.
To achieve optimum performance of the Projector LumiPlus, follow the instructions provided below:
1. ELECTRICAL CONNECTION
The projectors are supplied with a 2-wire 1.5mm2 Cu H07RNF cable.
You should make sure that the voltage received by the lamp is never more than 12V~AC, by a safety transformer. The
transformer must be sized to provide the VA for each LED projector that is connected. See power table, last page.
2. CONTROL SYSTEMS OF THE LED PROJECTORS: by means of the LumiPlus Series

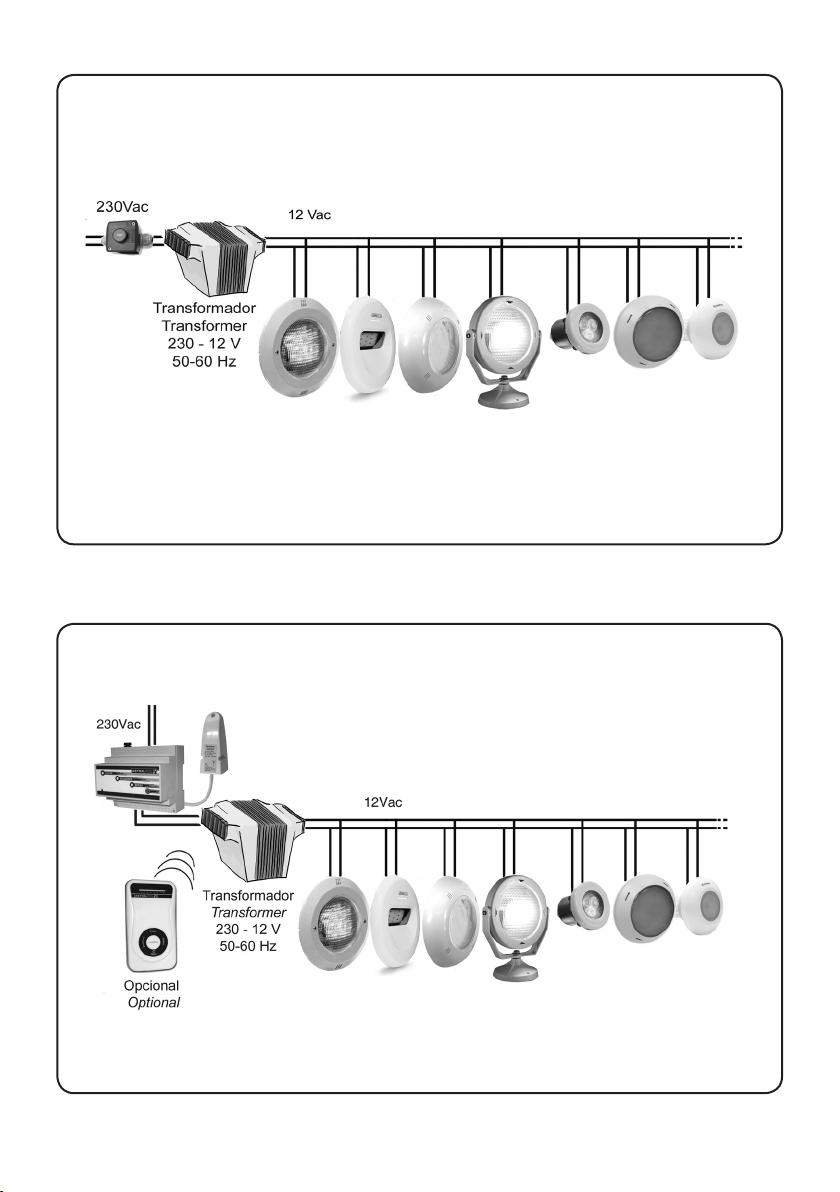

The LED projector can be controlled in two differents ways: either by a normally closed pushbutton or by mens of the
modulator and/or remote control. See figures on page 14.
2.1. LumiPlus ECO: NC (normally closed) pushbutton control
The pushbutton of control must support the power of all the projectors that we connect to it. In the case of the pushbutton
with code 32458 it must be connected in the primary one of the transformer and holds a maximum power of 700VA.
The pushbutton control enables you to create different lighting scenarios inside the pool with two function modes:
Fixed colour: Selection of a fixed colour from seven possibilities
COLOUR Nº COLOUR
1 White
2 Red
3 Blue
4 Green
5 Magenta
6 Cyan
7 Yellow
Automatic colour sequence: Selection from among seven programmes of colour sequences. Each programme is defined by
the duration of each colour and of the transition from one colour to another, according to the following table:
SEQUENCE ORDER OF COLOURS
1 Red Blue Green Magenta Cyan Yellow
2 Red Green Cyan Blue Magenta Yellow
3 Magenta Cyan Yellow - - -
4 Red Blue Green - - -
5 Magenta Cyan Yellow - - -
6 Yellow Magenta Cyan - - -
7 Green Red Blue - - -
Each press of the pushbutton changes a colour or sequence. The cycle of colours and sequences is rotary. For example,
if you are in colour 6, by pressing once you will go to colour 7. If you press once again, you will go to sequence 1. If you
are in sequence 7, press once and you will go to colour 2 which is Red.
Colour 1 is white and is reached by one long press.
2.2. LumiPlus TOP: control by means of Modulator
The modulator (code 27818) must support the power of all the projectors that we connect to it, the maximum power that
it supports is 900 VA.
The Remote Control – Modulator – Transformer – Led Projector unit enables you to create different lighting scenarios inside
the pool with two function modes:

3
Fixed colour: Selection of a fixed colour among twelve possibilities.
COLOUR Nº COLOUR COLOUR Nº COLOUR
1 Red 7 Pale violet
2 Green 8 Sky-blue
3 Blue 9 Orange
4 Yellow 10 Pink
5 Cyan 11 Emerald green
6 Magenta 12 White
Automatic sequence of colours: Selection of eight colour sequence programmes. Each programme is defined by the lighting
time of each colour and the transition time from one colour to another according to the following table:
SEQUENCE ORDER OF COLOURS
1 Red Green Blue
2 Cyan Magenta Yellow
3 Green Esmerald green Cyan Sky-blue
4 Red Orange Green Orange
5 Red Pink Blue Pink
6 Red Orange Green Cyan Blue Pink
7 Pale violet Magenta Cyan Yellow White Yellow Cyan Magenta
8 Red Green Blue Yellow Cyan Magenta Pale violet Sky-blue Orange Pink Esmerald green White
3. SAFETY WARNINGS:
• The persons who are in charge of assembly should have the required qualications for this type of work.
• Avoid making contact with the electric voltage.
• Comply with the current standards regarding accident prevention.
• In this regard, the IEC 364-7-702 standards must be observed. WIRING IN BUILDINGS. SPECIAL WIRING. SWIMMING
POOLS.
• In this respect, for models 52143, 52144, 52145 and 52146, it must comply with IEC 364-7-714: ELECTRICAL
INSTALLATIONS OF BUILDINGS. OUTDOOR LIGHTING INSTALLATIONS.
• Any operation related to the maintenance or replacement of parts should be performed with the oodlamp disconnected
from the electric power system.
• The lamp is designed TO BE USED ONLY SUBMERGED IN WATER and TO OPERATE ONLY WITH A SAFETY TRANS-
FORMER.
• The manufacturer is not responsible in any circumstances for assembly, installation or start-up of any electric compo-
nents which have been inserted or handled at locations other than its own premises.

4
FRANÇAIS
IMPORTANT: le manuel d’instructions que vous avez entre les mains contient des informations de première importance
sur les mesures de sécurité à adopter au moment de l’installation et de la mise en service. Il est par conséquent indis-
pensable que l’installateur et l’utilisateur lisent attentivement les instructions avant de commencer le montage et la
mise en marche.
Conservez ce manuel en vue de futures consultations sur le fonctionnement de cet appareil.
Pour optimiser le rendement du Projecteur LumiPlus, il est recommandé de bien suivre les instructions qui vous sont
données ci-dessous:
1. CONNEXION ÉLECTRIQUE
Les projecteurs sont livrés avec un câble H07RNF à 2 fils de 1.5mm2 Cu. Dans les deux cas, il faut vous assurer que la
tension reçue par le projecteur ne dépasse, en aucun cas 12 V~AC, par un transformateur de sécurité. Le transformateur
doit être dimensionné pour fournir la VA de chaque projecteur LED qui est connecté. Voir le tableau en dernière page de
puissance.
2. SYSTÈMES DE CONTRÔLE DES PROJECTEURS À LEDS : au moyen de Série LumiPlus
Le contrôle des projecteurs à LEDs peut se faire en utilisant deux systèmes différents: au moyen d’un bouton poussoir
normalement fermé ou bien au moyen du modulateur et/ou du contrôle à distance. Voire figures sur la page 14.
2.1. LumiPlus ECO : contrôle au moyen de bouton-poussoir NC (normalement fermé)
Le bouton-poussoir du contrôle doit soutenir la puissance de tous les projecteurs que nous y relions. En cas du bouton-
poussoir avec le code 32458 il doit être branché dans le principal du transformateur et soutient une puissance maximum
de 700VA.
Le contrôle se faisant au moyen du bouton-poussoir vous permet de créer différentes ambiances lumineuses à l’intérieur
de la piscine, offrant deux possibilités de fonctionnement :
Couleur fixe : Choix d’une couleur fixe entre sept possibilités.
Nº DE COULEUR COULEUR
1 Blanc
2 Rouge
3 Bleu
4 Vert
5 Magenta
6 Cyan
7 Jaune
Séquence automatique de couleurs: Choix entre sept programmes de la séquence de couleurs. Chaque programme est
défini par le temps de présence de chaque couleur et la durée de la transition d’une couleur à une autre, selon le tableau
suivant:
SEQUENCE ORDRE OF COULEURS
1 Rouge Bleu Vert Magenta Cyan Jaune
2 Rouge Vert Cyan Bleu Magenta Jaune
3 Magenta Cyan Jaune - - -
4 Rouge Bleu Vert - - -
5 Magenta Cyan Jaune - - -
6 Jaune Magenta Cyan - - -
7 Vert Rouge Bleu - - -
Chaque fois que vous appuyez sur ce bouton-poussoir, vous effectuez un changement de couleur ou de séquence. Le cycle
des couleurs et des séquences est rotatif. Si par exemple vous avez la couleur 6, si vous appuyez encore une fois sur le
bouton vous obtiendrez la couleur 7, et si vous appuyez encore une fois dessus, vous obtiendrez la séquence 1. Si vous
êtes sur la séquence 7, en appuyant encore une fois sur le bouton, vous allez obtenir la couleur 2 qui correspond au rouge.
La couleur 1 correspond à la couleur blanche et elle s’obtient en appuyant longuement sur le bouton-poussoir.
2.2. LumiPlus TOP : contrôle au moyen du Modulateur
Le modulateur (code 27818) doit soutenir la puissance de tous les projecteurs que nous y relions, la puissance maximum
que cela soutient est 900 VA.

5
L’ensemble Commande à Distance – Modulateur – Transformateur – Projecteur à LEDs permet de créer différentes ambian-
ces lumineuses à l’intérieur de la piscine, offrant deux possibilités de fonctionnement:
Couleur fixe : Choix d’une couleur fixe entre douze possibilités.
Nº DE COULEUR COULEUR Nº DE COULEUR COULEUR
1 Rouge 7 Céleste
2 Vert 8 Violet Pâle
3 Bleu 9 Orange
4 Jaune 10 Rose
5 Cyan 11 Vert Émeraude
6 Magenta 12 Blanc
Séquence automatique de couleurs: Choix entre huit programmes de la séquence de couleurs. Chaque programme est défi-
ni par le temps de présence de chaque couleur et la durée de la transition d’une couleur à l’autre, selon le tableau suivant:
SEQUENCE ORDRE OF COULEURS
1 Rouge Vert Bleu
2 Cyan Magenta Jaune
3 Vert Vert Émeraude Cyan Sky-blue Bleu Céleste Cyan Vert Émeraude
4 Rouge Orange Vert Orange
5 Rouge Rose Bleu Rose
6 Rouge Orange Blanc Cyan Bleu Rose
7 Violet Pâle Magenta Cyan Jaune Blanc Jaune Cyan Magenta
8 Rouge Vert Bleu Jaune Cyan Magenta Violet Pâle Céleste Orange Rose Vert Émeraude Blanc
3. AVERTISSEMENTS CONCERNANT LA SÉCURITÉ :
• Les personnes qui se chargent du montage doivent posséder la qualication requise pour ce genre de travail.
• Il faut éviter tout contact avec la tension électrique.
• Il faut respecter les normes de prévention des accidents en vigueur.
• Pour ce faire, il faut en particulier respecter les normes IEC 364-7-702: INSTALLATIONS ÉLECTRIQUES DANS
L’INTÉRIEUR DES BÂTIMENTS. INSTALLATIONS SPÉCIALES. PISCINES.
• Pour ce faire, pour les modèles 52143, 52144, 52145 et 52146, il faut en particulier respecter les normes IEC 364-
7-714: INSTALLATIONS ÉLECTRIQUES DANS LES BÂTIMENTS. INSTALLATIONS D’ILLUMINATION ET ÉCLAIRAGE
EXTÉRIEUR.
• Il faut débrancher le projecteur du réseau pour effectuer toute opération d’entretien.
• Le fabricant n’est aucunement responsable du montage, de l’installation ou de la mise en marche suite à toute manipu-
lation ou rajout de composants électriques qui ne se seraient pas produits chez lui.
• Le projecteur est conçu POUR FONCTIONNER UNIQUEMENT AVEC UN TRANSFORMATEUR DE SÉCURITÉ.

6
ESPAÑOL
IMPORTANTE: El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de
las medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que
tanto el instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.
Conserve este manual para futuras consultas acerca del funcionamiento de este aparato.
Para conseguir un óptimo rendimiento del Proyector LumiPlus, es conveniente observar las instrucciones que se indican
a continuación:
1. CONEXIÓN ELÉCTRICA:
Los proyectores se suministran con cable H07RNF de 2 hilos de 1.5mm2 Cu.
Debe asegurarse que bajo ningún concepto la tensión que reciba el proyector sea superior a 12 V~AC, mediante un
transformador de seguridad. El transformador debe estar dimensionado para suministrar los VA correspondientes a cada
proyector de LEDs que se conecte. Ver tabla de potencias, última página.
2. SISTEMAS DE CONTROL DE LOS PROYECTORES DE LEDS : mediante Serie LumiPlus
El control de proyectores de LEDs puede realizarse mediante dos sistemas diferentes: mediante un pulsador normalmente
cerrado o bien mediante el modulador y/o el control remoto. Ver figuras página 14.
2.1. LumiPlus ECO: control mediante pulsador NC (normalmente cerrado)
El pulsador de control debe soportar la potencia de todos los proyectores que le conectemos. En el caso del pulsador código
32458 debe conectarse en el primario del transformador y soporta una potencia máxima de 700 VA.
El control mediante pulsador nos permite crear distintos escenarios lumínicos en el interior de la piscina con dos posibi-
lidades de funcionamiento:
Color fijo: Selección de un color fijo entre siete posibles.
Nº DE COLOR COLOR
1 Blanco
2 Rojo
3 Azul
4 Verde
5 Magenta
6 Cian
7 Amarillo
Secuencia automática de colores: Selección entre siete programas de la secuencia de colores. Cada programa viene de-
finido por el tiempo de presencia de cada color y la duración de la transición de un color a otro según la siguiente tabla:
SECUENCIA ORDEN DE COLORES
1 Rojo Azul Verde Magenta Cian Amarillo
2 Rojo Verde Cian Azul Magenta Amarillo
3 Magenta Cian Amarillo - - -
4 Rojo Azul Verde - - -
5 Magenta Cian Amarillo - - -
6 Amarillo Magenta Cian - - -
7 Verde Rojo Azul - - -
Mediante cada pulsación efectuamos un cambio de color o secuencia. El ciclo de colores y secuencias es rotativo. Si
por ejemplo tenemos el color 6, en la siguiente pulsación obtendremos el color 7, si volvemos a pulsar, obtendremos la
secuencia 1. Si estamos en la secuencia 7, en la siguiente pulsación vamos a obtener el color 2 que corresponde al Rojo.
El color 1, corresponde al color blanco y se obtiene mediante una pulsación larga.
2.2. LumiPlus TOP: control mediante Modulador
El modulador (código 27818) debe soportar la potencia de todos los proyectores que le conectemos, la potencia máxima
que soporta son 900 VA.
El conjunto Mando a Distancia – Modulador – Transformador - Proyector de LEDs, permite crear distintos escenarios lumi-
nosos en el interior de la piscina con dos posibilidades de funcionamiento:
Color fijo: Selección de un color fijo entre doce posibles.

7
Nº DE COLOR COLOR Nº DE COLOR COLOR
1 Rojo 7 Celeste
2 Verde 8 Violeta pálido
3 Azul 9 Naranja
4 Amarillo 10 Rose
5 Cian 11 Verde esmeralda
6 Magenta 12 Blanco
Seleccionar secuencia: Selección entre ocho programas de la secuencia de colores. Cada programa viene definido por el
tiempo de presencia de cada color y la duración de la transición de un color a otro según la siguiente tabla:
SECUENCIA ORDEN DE COLORES
1 Rojo Verde Azul
2 Cian Magenta Amarillo
3 Verde Verde esmeralda Cian Celeste Azul Cian Verde esmeralda
4 Rojo Naranja Verde Naranja
5 Rojo Rosa Azul Rosa
6 Rojo Naranja Verde Cian Azul Rosa
7 Violeta pálido Magenta Cian Amarillo Blanco Amarillo Cian Magenta
8 Rojo Verde Azul Amarillo Cian Magenta Violeta pálido Celeste Naranja Rosa Verde esmeralda Blanco
3. ADVERTENCIAS DE SEGURIDAD:
• Las personas que se encarguen del montaje deben poseer la calicación requerida para este tipo de trabajos.
• Se debe evitar entrar en contacto con la tensión eléctrica.
• Se deben respetar las normas vigentes para la prevención de accidentes.
• A tal respecto, se deben cumplir las normas IEC 364-7-702: INSTALACIONES ELÉCTRICAS EN EDIFICIOS. INSTALA-
CIONES ESPECIALES PISCINAS.
• A tal respecto, para los modelos 52143, 52144, 52145 y 52146, se deben cumplir las normas IEC 364-7-714: INS-
TALACIONES ELÉCTRICAS EN EDIFICIOS. INSTALACIONES DE ALUMBRADO EXTERIOR.
• Cualquier operación de mantenimiento debe realizarse con el proyector desconectado de la red.
• El fabricante en ningún caso se responsabiliza del montaje, instalación o puesta en funcionamiento de cualquier mani-
pulación o incorporación de componentes eléctricos que no se hayan llevado a cabo en sus instalaciones.
• El proyector está diseñado PARA FUNCIONAR ÚNICAMENTE CON UN TRANSFORMADOR DE SEGURIDAD.

8
ITALIANO
IMPORTANTE: Il manuale d’istruzioni in suo possesso contiene informazioni fondamentali sulle misure di sicurezza da
adottare per l’installazione e la messa in servizio. Per ciò è imprescindibile che sia l’installatore che l’utente leggano le
istruzioni prima di iniziare il montaggio e la messa in servizio.
Conservi questo manuale per poter consultare in futuro in merito al funzionamento di questo apparecchio.
Per ottenere un ottimo rendimento dello Proiettore LumiPlus, è conveniente fare attenzione alle seguenti istruzioni:
1. CONNESSIONE ELETTRICA:
I proiettori vengono forniti con cavo H07RNF da 2 fili da 1,5 mm2 Cu.
In entrambi i casi si renderà necessario assicurarsi che la tensione che riceva il proiettore non sia superiore a 12 V~AC, da
un trasformatore di sicurezza. Il trasformatore deve essere dimensionato per fornire il VA per ogni proiettore a LED che è
connesso.Vedi tabella di potenza ultima pagina.
2. SISTEMI DI CONTROLLO DEI PROIETTORI A LED : mediante Serie LumiPlus
Il controllo dei proiettori a LED si può realizzare per mezzo di due sistemi diversi: mediante un pulsante normalmente
chiuso oppure mediante il modulare e/o il controllo a distanza. Veda figuras su pagina 14.
2.1. LumiPlus ECO: controllo mediante pulsante NC (normalmente chiuso)
Il pulsante del controllo deve sostenere il potere di tutti i proiettori che ci colleghiamo. In caso del pulsante con codice
32458 deve essere collegato nel fondamento uno del trasformatore e delle prese un potere massimo di 700VA.
Il controllo per mezzo di pulsante consente di creare distinti scenari luminosi all’interno della piscina con due possibilità
di funzionamento:
Colore fisso: selezione di un colore fisso tra sette possibili.
Nº DE COLORE COLORE
1 Blanco
2 Rosso
3 Blu
4 Verde
5 Magenta
6 Ciano
7 Giallo
Sequenza automatica di colori: sselezione tra sette programmi della sequenza di colori. Ciascun programma viene definito
dal tempo di presenza di ciascun colore e dalla durata della transizione da un colore all’altro in base alla tabella indicata
di seguito:
SEQUENZA ORDINE DEI COLORE
1 Rosso Blu Verde Magenta Ciano Giallo
2 Rosso Verde Ciano Blu Magenta Giallo
3 Magenta Ciano Giallo - - -
4 Rosso Blu Verde - - -
5 Magenta Ciano Giallo - - -
6 Giallo Magenta Ciano - - -
7 Verde Rosso Blu - - -
Mediante ogni pressione del pulsante si realizzerà un cambio di colore o di sequenza. Il ciclo di colori e sequenze è ro-
tativo. Se per esempio abbiamo il colore 6, alla seguente pressione si otterrà il colore 7, e se si preme di nuovo si otterrà
la sequenza 1. Se ci troviamo nella sequenza 7, alla seguente pressione si otterrà il colore 2 che corrisponde al rosso.
Il colore 1, corrisponde al colore bianco e si ottiene mediante una pressione lunga.
2.2. LumiPlus TOP: controllo mediante Modulatore
Il modulatore (codice 27818) deve sostenere il potere di tutti i proiettori che ci colleghiamo, il potere massimo che sos-
tiene ha 900 anni VA.
L’insieme formato da Telecomando – Modulatore – Trasformatore - Proiettore a LED, consente di creare distinti scenari
luminosi all’interno della piscina con due diverse possibilità di funzionamento:

9
Colore fisso: selezione di un colore fisso tra dodici possibili
Nº DE COLORE COLORE Nº DE COLORE COLORE
1 Rosso 7 Viola pallido
2 Verde 8 Celeste
3 Blu 9 Arancione
4 Giallo 10 Rosa
5 Ciano 11 Verde smeraldo
6 Magenta 12 Blanco
Sequenza automatica dei colori: selezione tra otto programmi della sequenza di colori. Ciascun programma viene definito
dal tempo di presenza di ogni colore e dalla durata della transizione da un colore all’altro in base alla tabella indicata di
seguito:
SEQUENZA ORDINE DEI COLORE
1 Rosso Verde Blu
2 Ciano Magenta Giallo
3 Verde Verde Smeraldo Ciano Celeste Blu Celeste Blu Celeste Ciano Verde Smeraldo
4 Rosso Arancione Verde Arancione
5 Rosso Rosa Blu Rosa
6 Rosso Arancione Verde Ciano Blu Rosa
7 Viola pallido Magenta Ciano Giallo Blanco Giallo Ciano Magenta
8 Rosso Verde Blu Giallo Ciano Magenta Viola pallido Celeste Arancione Magenta Verde Smeraldo Blanco
3. AVVERTENZE DI SICUREZZA:
• Le persone che si incaricano del montaggio devono avere la qualica necessaria per questo tipo di lavoro.
• Si deve evitare di entrare in contatto con la tensione elettrica.
• Si devono rispettare le norme vigenti per la prevenzione d’incidenti.
• A tal proposito, si devono rispettare le norme IEC 364-7-702: INSTALLAZIONI ELETTRICHE IN EDIFICI. INSTALLA-
ZIONI SPECIALI. PISCINE.
• A tal proposito, per i modelli 52143, 52144, 52145 e 52146, deve essere conforme alla norma IEC 364-7-714: IM-
PIANTI ELETTRICI DEGLI EDIFICI. IMPIANTI DI ILLUMINAZIONE ESTERNA.
• Qualsiasi operazione di mantutenzione o sostituzione di pezzi deve essere realizzata con il proiettore scollegato dalla rete.
• La lampada è concepita PER ESSERE USATA UNICAMENTE IMMERSA NELL’ACQUA ed è concepita PER FUNZIONARE
UNICAMENTE CON UN TRASFORMATORE DI SICUREZZA.
• II fabbricante riuta qualsiasi responsabilità per il montaggio, I’installazione o la messa in funzione di componenti elet-
trici che sono stati manipolati o introdotti al di fuori dei suoi stabilimenti.

10
DEUTSCH
WICHTIG: Das Handbuch mit den Betriebsanleitungen, das Sie in Händen halten, enthält wichtige Information über die
anzuwendenden Sicherheitsmaßnahmen für die Installation und Inbetriebnahme. Es ist daher unerläßlich, daß die An-
weisungen vom Installateur und vom Benutzer vor der Montage und Inbetriebnahme aufmerksam durchgelesen werden.
Bewahren Sie dieses Handbuch auf, falls Sie zu einem späteren Zeitpunkt Informationen über die Funktion dieses
Apparates nachschlagen möchten.
Um die beste Leistung des Strahler LumiPlus, zu erzielen, empfiehlt es sich, die nachfolgenden Anweisungen zu befolgen:
1. ELEKTRISCHER ANSCHLUSS
Die Scheinwerfer werden mit einem Kabel H07RNF mit 2 Drähten von 1.5 mm2 Cu geliefert.
In beiden Fällen darf die Lampe niemals einer Spannung von über 12 V~AC ausgesetzt werden, über einen transformator.
Der Transformator muss so bemessen sein, VA für jede LED-Projektor, der wird verbundene Dienstleistungen zu erbringen.
Siehe Leistungstabelle letzten Seite.
2. STEUERSYSTEME FÜR PROJEKTOREN MIT LEDS: Steuerung über die Serie LumiPlus
Die Steuerung der Projektoren mit LEDs kann durch zwei Systeme erfolgen: Über einen Schalter, der normalerweise ges-
chlossen ist, oder über einen modularen Empfänger und/oder die Fernbedienung. Siehe Abbildung auf Seite 14.
2.1. LumiPlus ECO: Steuerung über Schalter NC (normalerweise geschlossen)
Der Schalter muss den Strom für alle Projektoren angeschlossen werden. Im Falle der Schaltfläche Code 32458 müssen
an den Transformator angeschlossen werden primäre und unterstützt eine maximale Leistung von 700 VA.
Durch die Steuerung über den Schalter können verschieden beleuchtete Atmosphären im Swimmingpool geschaffen wer-
den. Dazu gibt es zwei verschiedene Funktionen:
Feste Farbe: Auswahl einer festen Farbe unter sieben Möglichkeiten.
FARBNUMMER FARBE
1 Weiß
2 Rot
3 Blau
4 Grün
5 Magentarot
6 Cyan
7 Gelb
Automatische Farbfolge: Auswahl unter sieben Programmen für Farbfolgen. Jedes Programm ist durch die Zeit, in der die
jeweilige Farbe leuchtet, definiert, und auch durch die Dauer des Übergangs von einer Farbe in die andere. Im folgenden
finden Sie eine entsprechende Tabelle:
SEQUENZ REINHENFOLGE DER FARBEN
1 Rot Blau Grün Magentarot Cyan Gelb
2 Rot Grün Cyan Blau Magentarot Gelb
3 Magentarot Cyan Gelb - - -
4 Rot Blau Grün - - -
5 Magentarot Cyan Gelb - - -
6 Gelb Magentarot Cyan - - -
7 Grün Rot Blau - - -
Mit jedem Schalterdruck wird eine Farb- oder Sequenzänderung durchgeführt. Der Zyklus der Farben oder Sequenzen ist
rotierend. Wenn z. B. die Farbe 6 gezeigt wird, wird durch die Schalterbetätigung auf die Farbe 7 geändert, wenn Sie den
Schalter wieder drücken, kommen Sie zur Sequenz 1. Wenn die Sequenz 7 eingestellt ist, folgt beim nächsten Schalter-
druck die Farbe 2, die der Farbe Rot entspricht.
Die Farbe 1, die der Farbe Weiß entspricht, wird durch einen längeren Schalterdruck eingestellt.
2.2. LumiPlus TOP: Steuerung über den Modulator
Der Modulator (Code 27818) sollte die Macht der alle Projektoren Griff verbunden werden, die maximale Leistung von
900 VA unterstützt.
Die Gruppe Fernbedienung – Modulator – Transformator Scheinwerfer mit LED-Anzeige ermöglicht verschiedene Beleuch-
tungsarten im Inneren des Schwimmbeckens mit zwei Funktionsmöglichkeiten:

11
Feste Farbe: Auswahl einer festen Farbe unter zwölf Möglichkeiten.
FARBNUMMER FARBE FARBNUMMER FARBE
1 Rot 7 Violettmatt
2 Grün 8 Himmelblau
3 Blau 9 Orange
4 Gelb 10 Rosa
5 Cyan 11 Smaragegrün
6 Magentarot 12 Weiß
Automatische Farbfolge: Auswahl unter acht Programmen für Farbfolgen. Jedes Programm ist durch die Zeit, in der die
jeweilige Farbe präsent ist, definiert, und auch durch die Dauer des Übergangs von einer Farbe in die andere. Im folgenden
finden Sie eine entsprechende Tabelle:
SEQUENZ REINHENFOLGE DER FARBEN
1 Rot Grün Blau
2 Cyan Magentarot Gelb
3 Grün Smaragegrün Cyan Himmelblau Blau Himmelblau Cyan Smaragegrün
4 Rot Orange Grün Orange
5 Rot Rosa Blau Rosa
6 Rot Orange Grün Cyan Blau Rosa
7 Violettmatt Magentarot Cyan Gelb Weiß Gelb Cyan Magentarot
8 Rot Grün Blau Gelb Cyan Magentarot Violettmatt Himmelblau Orange Rosa Smaragegrün Weiß
3. SICHERHEITSVORSCHRIFTEN:
• Die mit der Montage beauftragten Personen müssen über die für diese Arbeiten erforderliche Qualizierung verfügen.
• Der Kontakt mit der Elektrospannung muss vermieden werden.
• Die für die Vermeidung von Unfällen gültigen Normen müssen beachtet werden.
• Zu diesem Zweck müssen die Normen IEC 364-7-702: ELEKTROINSTALLATI0NEN IN GEBÄUDEN. SPEZIALINSTA-
LLATIONEN. SWIMMINGPOOLS angewendet werden.
• Zu diesem Zweck müssen, für die Modelle 52143, 52144, 52145 und 52146 Normen IEC 364-7-714 erfüllen: Elek-
trische Anlagen von Gebäuden. Außenbeleuchtung Installationen.
• Jede Wartung und der Austausch von Teilen darf nur vorgenommen werden, wenn der Scheinwerfer von der Stromzufuhr
abgeschaltet ist.
• Die Lampe ist AUSSCHLIESSLICH FÜR DIE BENUTZUNG UNTER WASSER entworfen. Sie darf nur mit einem SICHER-
HEITSTRANSFORMATOR BETRIEBEN WERDEN.
• Der Hersteller übernimmt keinerlei Verantwortung für die Montage, Installation oder Inbetriebnahme, sofern irgendeine
Art Handhabung oder Einbau von Elektrokomponenten nicht in seinem Betrieb durchgeführt worden sind.

12
PORTUGUÊS
IMPORTANTE: O manual de instruções que você tem nas mãos contém informação fundamental sobre as medidas de
segurança a tomar ao realizar a instalação e a colocação em funcionamento. Por isso, é imprescindível que tanto o ins-
talador como o utilizador leiam as instruções antes de realizar a montagem e a colocação em funcionamento.
Guarde este manual para futuras consultas sobre o funcionamento deste aparelho.
Para conseguir um ótimo rendimento do Projetor LumiPlus, é conveniente observar as instruções que se indicam abaixo:
1. LIGAÇÃO ELÉCTRICA
Os projetores são fornecidos com cabo H07RNF de 2 condutores de 1,5 mm2 Cu.
Deve assegurar-se de que a lâmpada não receba em nenhuma hipótese uma tensão superior a 12 V~AC, por um transforma-
dor de segurança. O transformador deve ser dimensionado para fornecer o VA para cada projector LED que está conectado.
Ver tabela de potências última página.
2. SISTEMAS DE CONTROLO DOS PROJETORES DE LEDS: através da Série LumiPlus
O controlo dos projetores de LEDs pode ser realizado de duas formas: através de um botão normalmente fechado ou do
modulador e/ou do telecomando. Veja a figura na página 14.
2.1. LumiPlus ECO: controlo através do botão NC (normalmente fechado)
O interruptor de controle deve apoiar o poder de todos os projetores a serem conectados. No caso do código 32458 botão
deve ser ligado ao primário do transformador e suporta uma potência máxima de 700 VA.
O controlo através do botão permite criar diversos cenários luminosos no interior da piscina com duas possibilidades de
funcionamento:
Cor fixa: Seleção de uma cor fixa entre as sete cores possíveis
Nº DE COR COR
1 Branco
2 Vermelho
3 Azul
4 Verde
5 Magenta
6 Ciano
7 Amarelo
Seqüência de cores automática: Seleção dos nove programas de seqüência de cores. Cada programa vem definido pelo
tempo de presença de cada cor e pela duração da transição de uma cor para outra, de acordo com a tabela abaixo:
SEQÜÊNCIA ORDEM DAS CORES
1 Vermelho Azul Verde Magenta Ciano Amarelo
2 Vermelho Verde Ciano Azul Magenta Amarelo
3 Magenta Ciano Amarelo - - -
4 Vermelho Azul Verde - - -
5 Magenta Ciano Amarelo - - -
6 Amarelo Magenta Ciano - - -
7 Verde Vermelho Azul - - -
Cada vez que pressionamos o botão, efetuamos uma mudança de cor ou de seqüência. O ciclo de cores e de seqüências
é rotativo. Se temos por exemplo a color 6, a próxima vez que pressionarmos o botão obteremos a cor 7; se voltarmos a
pressionar, obteremos a seqüência 1. Estando na seqüência 7, pressionando novamente o botão, obteremos a cor 2 que
corresponde ao vermelho.
A cor 1 corresponde ao branco e pode ser obtida mantendo o botão pressionado alguns segundos.
2.2. LumiPlus TOP : controlo através do Modulador
O modulador (código 27818) deve lidar com o poder de todos os projetores de estar ligado, a potência máxima de 900
VA oferece suporte.
O conjunto Telecomando – Modulador – Transformador - Projetor de LEDs permite criar diversos cenários luminosos no
interior da piscina com duas possibilidades de funcionamento:
Cor fixa: Seleção de uma cor fixa entre as doze cores possíveis.

13
Nº DE COR COR Nº DE COR COR
1 Vermelho 7 Violeta pálido
2 Verde 8 Cerúleo
3 Azul 9 Laranja
4 Amarelo 10 Rosa
5 Ciano 11 Verde esmeralda
6 Magenta 12 Branco
Seqüência de cores automática: Seleção da seqüência de cores entre oito programas. Cada programa vem definido pelo
tempo da presença de cada cor e pela duração da transição de uma cor para outra, de acordo com a tabela abaixo:
SEQÜÊNCIA ORDEM DAS CORES
1 Vermelho Verde Azul
2 Ciano Magenta Amarillo
3 Verde Verde esmeralda Ciano Cerúleo Azul Cerúleo Ciano Verde esmeralda
4 Vermelho Laranja Verde Laranja
5 Vermelho Rosa Azul Rosa
6 Vermelho Laranja Verde Ciano Azul Rosa
7 Violeta
pálido
Magenta Ciano Amarillo Branco Amarillo Ciano Magenta
8 Vermelho Verde Azul Amarillo Ciano Magenta Violeta pálido Cerúleo Laranja Rosa Verde esmeralda Branco
3. ADVERTÊNCIAS DE SEGURANÇA:
• As pessoas que se encarreguem da montagem devem ter a qualicação exigida para este tipo de trabalho.
• Dever-se-á evitar entrar em contacto com a tensão elétrica.
• As normas vigentes para a prevenção de acidentes devem ser respeitadas.
• A esse respeito, dever-se-ao cumprir as normas lEC 364-7-702: INSTALAÇÕES ELÉTRICAS EM EDIFICIOS. INSTA-
LAÇÕES ESPECIAIS PISCINAS.
• A este respeito, para os modelos 52143, 52144, 52145 e 52146, deve ser conforme com a norma IEC 364-7-714:
INSTALAÇÕES ELÉCTRICAS DE EDIFÍCIOS. INSTALAÇÕES DE ILUMINAÇÃO AO AR LIVRE.
• Qualquer operação de manutenção ou de substituição de peças deve ser realizada com o projetor desligado da rede.
• A lâmpada foi concebida exclusivamente PARA SER UTILIZADA MERGULHADA NA ÁGUA e PARA FUNCIONAR COM
UM TRANSFORMADOR DE SEGURANÇA.
• Fabricante não se responsabiliza em nenhum caso pela montagem, Instalação ou colocação em funcionamento, por
qualquer manipulação ou incorporação de componentes elétricos que não tenham sido realizadas nas suas instalações.
• A alimentação deste tipo de luminarias deve ser realizada com transformadores de segurança, conforme a norma EN
61558 “Segurança de Transformadores, unidades de alimentação e análogos, parte 2-6: Regras particulares para trans-
formadores de segurança para uso geral”.
• A instalação do transformador deve obedecer ao especicado nas “Regras Técnicas de Instalações Elétricas de Baixa
Tensão (Portaria nº 949-A/2006, de 11 de Setembro)”, em particular no que respeita à sua parte 7 “Regras para Insta-
lações e Locais Especiais”.

14
Fig. 1
Fig. 2
LumiPlus RGB ECO
LumiPlus RGB TOP

• TECHNICAL CHARACTERISTICS
• CARACTERISTIQUES TECHNIQUES
• CARACTERISTICAS TÉCNICAS
• DATI TECNICI
• TECHNISCHE ANGABEN
• CARACTERISTICAS TECNICAS
56003E202*06
• We reserve to change all or part of the articles or contents of this document, without prior notice.
• Nos nous réservons le droit de modier totalement ou en partie les caractéristiques de nos articles ou le contenu de ce document sans pré avis.
• Nos reservamos el derecho de cambiar total o parcialmente las características de nuestros artículos o contenido de este documento sin previo aviso.
• Ci riserviamo il diritto di cambiare totalmente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento senza nessuno
preavviso.
• Wir behalten uns das recht vor die eigenschatten unserer produkte oder den inhalt dieses prospektes teilweise oder vollstanding, ohne vorherige benachichtigung
zu andern.
• Reservamo-nos no dereito de alterar, total ou parcialmente as caracteristicas dos nossos artigos ou o conteúdo deste documento sem aviso prévio.
Made in EC
Sacopa, S.A.U.
Pol. Ind. Poliger Sud – Sector I
17854 Sant Jaume de Llierca (Spain)
ASTRALPOOL
Avda. Francesc Macià, 38, planta 16
08208 Sabadell (Barcelona) Spain
[email protected]
DESCRIPTION LumiPlus 2.0 LumiPlus 1.11 Design Rapid Mini 3.13 Mini 2.11
Quadraled
Model
53841
45619
45620
56010
56011
56012
56013
45635
53838
56003
56004
56022
56023
56024
56025
56007
56008
59801
59803 62328 59971, 59972 59973, 59974
52124, 52125
52126, 52127
52128, 52129
52143, 52144*
52145*,52146*
Power / Pouvoir / Potencia
Potere / Macht / Poder 48W (64VA) 27W (37VA) 40W (55VA) 27W (37VA) 4 W (6VA) 4W (7VA)
Rated voltage / Tension
nominale / Tensión nominal
/ Tensione nominale
Anschlusspannung / Tensão
nominal
12V
Current supply / Type de
courant / Tipo de corriente
Tipo di corrente / Strmtype
Tipo de corrente
~ AC
Protection / Protection
Protección / Protenzione
Schutz / Proteção
CLASS III - IPX8
TO BE USED ONLY WITH A SECURITY TRANSFORMER / À UTILISER UNIQUEMENT AVEC UN TRANSFORMATEUR DE
SECURITÉ / PARA USO EXCLUSIVO CON TRANSFORMADOR DE SEGURIDAD / PER USO ESCLUSIVO CON TRANSFORMA-
TORE DI SICUREZZA / NUR ZUSAMMEN MIT EINEM SICHERHEITSTRANSFORMATOR ZU BENUTZEN / PARA USO EXCLU-
SIVO COM TRANSFORMADOR DE SEGURANÇA
LUMIPLUS 2.0 / LUMIPLUS 1.11 / DESIGN / RAPID: THE UNDERWATER LIGHT NEVER TO BE SWITCHED ON IF IT IS NOT SUBMERGED /
N’ALLUMER LE PROJECTEUR QUE SUBMERGÉ DANS L’EAU / NO ENCENDER NUNCA EL PROYECTOR SI NO ESTÁ SUMERGIDO EN AGUA /
NON ACCENDERE MAI IL PROIETTORE SE NON È IMMERSO IN ACQUA / UNTERWASSER SHEINWERFER NUR UNTER WASSER GETAUCHT
ANZUMACHEN / NÃO ACENDER NUNCA O PROJETOR SE NÃO ESTIVER SUBMERGIDO NA AGUA
* 52144 (4W x 2un = 8W) / 52145 (4W x 3un = 12W) / 52146 (4W x 4un = 16W)
