Notice Technique
Mini Brio M12
(&12K, 12B) & 12HW
Éclairage à LED subaquatique
Réf : PK10R300 / PK10R301 / PK10R302 /
PK10R308 / PK10R309 / PK10R310
Table des matières
1. Caractéristiques techniques ............................................................................................................... 1
2. Contenu de l’emballage ................................................................................................................... 2
3. Installation ................................................................................................................................... 2
3.1. Mise en place dans la traversée ............................................................................................... 2
3.2. Raccordement électrique ........................................................................................................ 2
4. Section des câbles .......................................................................................................................... 3
5. Protection des projecteurs ................................................................................................................. 3
A. Déclaration de conformité .............................................................................................................. 3
Lire attentivement cette notice avant d'installer, de mettre en service, ou d'utiliser ce produit.
Utilisation immergée seulement
Utiliser un transformateur de sécurité seulement
1. Caractéristiques techniques
Dimensions Ø 47 mm / longueur 84mm
Installation Dans prise balai 1,5" ou 2''
Alimentation Tension : 12 V ~ (AC) / Fréquence : 50Hz/60Hz
Puissance consommée 14W (Versions M12)
8W (Versions HW)
Type de LED
3 LED de puissance monochromes
PK10R300 (M12) &
PK10R308 (M12 HW) Blanc Froid (~6000°K)
PK10R301 (M12 K) &
PK10R309 (M12K HW) Blanc Chaud (~3000°K)
PK10R302 (M12B) &
PK10R310 (M12B HW) Bleu
Groupe de risque 1 (risque faible) selon IEC62471:2006
Indice de protection IP-68
Flux lumineux max 866 lm maxi (M12, M12K & M12B)
400 lm maxi (M12 HW)
MPNT0258 v2.0ML (15/03/2018)

Notice Technique Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
2. Contenu de l’emballage
1 projecteur BRIO Mini Brio M12 (&12K, 12B) & 12HW avec :
• Câble 2x0,75mm² : 3m (prémonté)
• Notice technique (ce document)
3. Installation

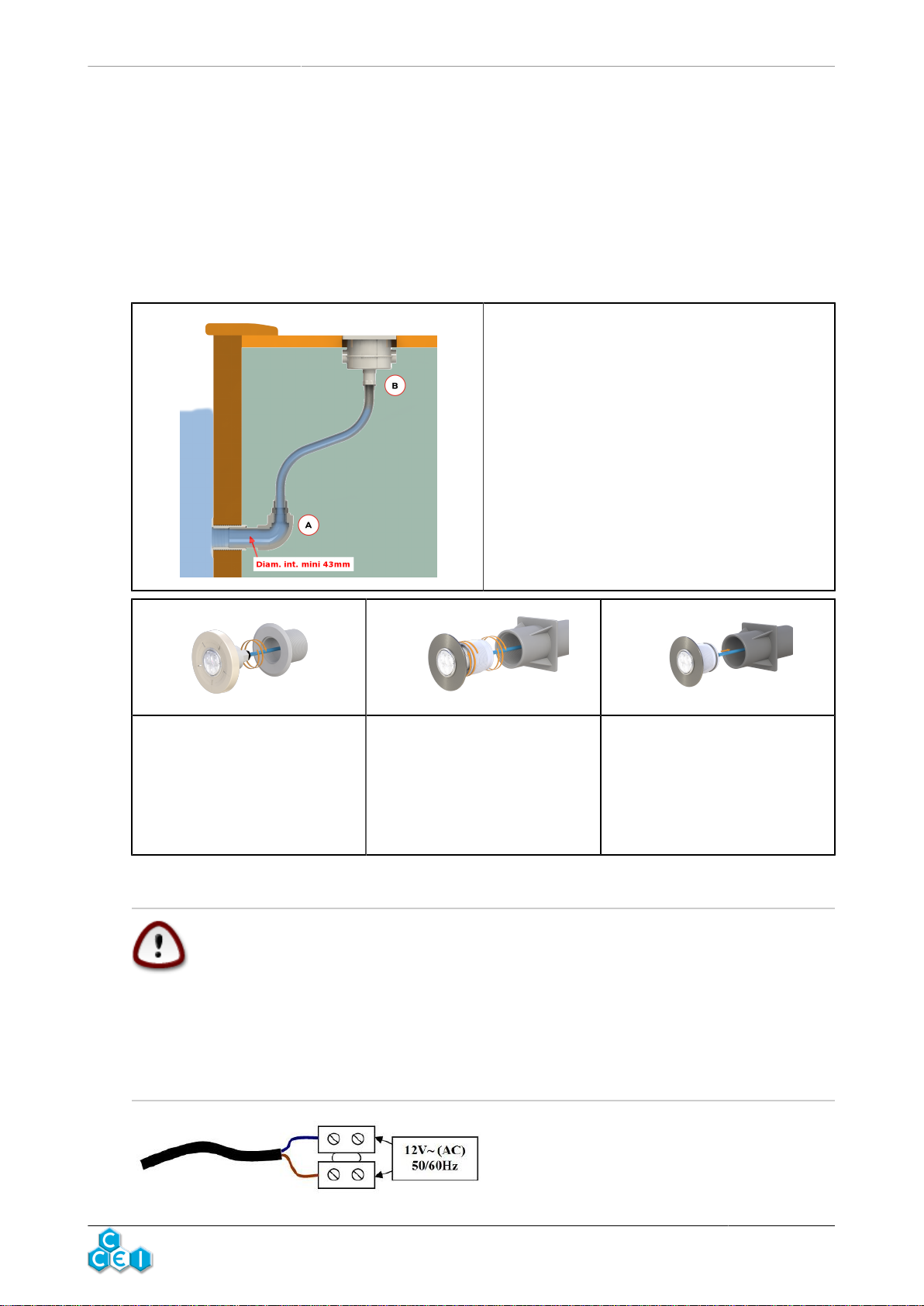

3.1. Mise en place dans la traversée
A. Coude à l'arrière de la traversée non étanche (voir instal-
lation traversée de paroi)
B. Remonter la connexion électrique au-dessus du niveau de
l'eau (ici dans une boîte de dérivation)
Traversée taraudée 1.5''
1. Passer le câble du projecteur dans la
traversée de paroi
2. Enfoncer et visser le projecteur à
fond.
Traversée taraudée 2''
1. Visser le projecteur dans l'adapta-
teur puis passer le câble dans la tra-
versée de paroi
2. Enfoncer et visser l'ensemble à fond.
Traversée non taraudée 2''
1. Mettre en place le joint torique four-
ni avec l'adaptateur
2. Passer le câble du projecteur dans la
traversée de paroi
3. Enfoncer le projecteur jusqu'à la bu-
tée.
3.2. Raccordement électrique
L'installation de ce produit peut vous exposer à des chocs électriques. Il est vivement recom-
mandé de faire appel à une personne qualifiée. Une erreur d'installation peut vous mettre en
danger et endommager de façon irréversible le produit et les équipements qui lui sont raccor-
dés. Conformément à la norme NF C 15-100, les éclairages subaquatiques installés dans le vo-
lume 0 doivent impérativement être alimentés en TBTS (Très Basse Tension de Sécurité). Cou-
per l’alimentation en amont avant de manipuler l’installation électrique.
Risque de choc électrique. A connecter seulement sur un circuit protégé par un dispositif dif-
férentiel . Si vous ne pouvez vous assurer de la présence de ce type de protection, contactez un
électricien qualifié.
La connexion électrique doit impérativement être effectuée
au sec, dans une boite de connexion étanche dont les presses
étoupesdoiventêtreserrésafind’évitertouteinfiltrationd’eau.
2

Notice Technique Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
4. Section des câbles
SECTION (mm²)
1,5 2,5 4 6
La chute de tension dans le câble d’alimen-
tation du Mini Brio M12 (&12K, 12B) &
12HW doit être limitée afin de se confor-
mer aux normes applicables et garantir un
éclairement optimal.
Respectez le tableau ci-contre (un projec-
teur par câble) ;
Longueur
max. (m) 16 (M12) 26.7 (M12) 42.7 (M12) 64 (M12)
5. Protection des projecteurs
Il est nécessaire d’avoir une protection indépendante pour chaque Mini Brio M12 (&12K, 12B) & 12HW (y compris dans le cas
où plusieurs projecteurs sont branchés sur le même transfo.). La protection doit être assurée au secondaire du transformateur
par l’utilisation de fusibles ou disjoncteurs de 2A ou 3A.
A. Déclaration de conformité
La société Bleu Electrique SAS (FR47403521693) déclare que le produit Mini Brio M12 (&12K, 12B) & 12HW satisfait
aux exigences de sécurité et de compatibilité électromagnétique des directives européennes 2014/35/UE et 2014/30/UE.
Emmanuel Baret
Marseille, le 15/03/2018
Cachet Distributeur
Date de la vente : . . . . . . . . . . . . . . . . . . . . . . . N° de lot : . . . . . . . . . . . . . . . . . . . . . . . . . . .
3

Technical Manual
Mini Brio M12
(&12K, 12B) & 12HW
Underwater LED lighting
Réf : PK10R300 / PK10R301 / PK10R302 /
PK10R308 / PK10R309 / PK10R310
Table of Contents
1. Technical characteristics .................................................................................................................. 1
2. Packaging Contents ........................................................................................................................ 2
3. Installation ................................................................................................................................... 2
3.1. Installation in the wall conduit ................................................................................................ 2
3.2. Electrical connection ............................................................................................................ 2
4. Cable Cross-Section ....................................................................................................................... 3
5. Projector Protection ........................................................................................................................ 3
A. Declaration of conformity .............................................................................................................. 3
Read these instructions carefully before installing, commissioning and using this product
Floodlights must never be turned on outside of water
Always use safety transformer only
1. Technical characteristics
Dimensions Ø 47 mm / length 84mm
Installation In 1.5" or 2" vacuum point
In 2" threaded or 63mm smooth wall passage with optional PF10R25A adapter
Power supply Voltage: 12 V~ AC / Frequency: 50Hz/60Hz
Consumed power 14W (M12 version)
8W (HW version)
LED type
3 monochrome power LEDs
PK10R300 (M12) &
PK10R308 (M12 HW) Cool White (~6000°K)
PK10R301 (M12K) &
PK10R309 (M12K HW) Warm White (~3000°K)
PK10R302 (M12B) &
PK10R310 (M12B HW) Blue
Risk group 1 (low risk) according to IEC62471:2006
IP Rating IP-68
Max light stream 866 lm max. (M12, M12K & M12B)
400 lm max. (M12 HW)
MPNT0258 v2.0ML (02/05/2018)

Technical Manual Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
2. Packaging Contents
1 BRIO light Mini Brio M with
• 2x0.75mm² cable: 3m (pre-assembled)
• Technical manual (this document)
3. Installation
To ensure good fixing the engraved arrow under the patch (at the glue side) should point inside the pool
3.1. Installation in the wall conduit
A. Bend of the back of the non-watertight wall conduit (refer
to the installation of the wall conduit)
B. Raise the cable above the water line (here in a connection
box)
Threaded wall conduit 1.5''
1. Pass the cable through the wall con-
duit
2. Push and screw it thoroughly
Threaded wall conduit 2''
1. Screw the cable into the adaptor and
pass the cable through the wall con-
duit
2. Push and screw it thoroughly
Non-threaded wall conduit 2''
1. Place the o-ring provided with the
adaptor
2. Pass the light cable through the wall
conduit
3. Push the light to the stop
3.2. Electrical connection
Installation of this product involves a hazard of electric shocks. We strongly recommend you
contract a professional installer. Incorrect installation places you in danger and may irre-
versibly damage the product and the equipment connected to it. In compliance with the NF C
15-100 standard, pool lights installed in Volume 0 must always be powered with SELV (Safety
Extra Low Voltage). Always cut off the power upstream before handling the electrical instal-
lation.
Risk of electric shock. Only connect to a circuit which is protected by a ground-fault circuit
interrupter. If you are not sure if these types of devices are fitted, contact a qualified electrician.
2

Technical Manual Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
The electrical connection must be performed dry, in a sealed
connection box whose cable glands must be tightened in order
to avoid any water infiltration.
4. Cable Cross-Section
CROSS-SECTION (mm²)
1,5 2,5 4 6
The voltage drop in the supply cable of the
Mini Brio M12 (&12K, 12B) & 12HW ca-
ble should be limited in order to comply
with the applicable standards and ensure
optimal illumination.
Follow the table opposite (one projector
per cable);
Max. length
(m) 16 (M12) 26.7 (M12) 42.7 (M12) 64 (M12)
5. Projector Protection
Independentprotectionis necessary for eachMiniBrio M12 (&12K, 12B)&12HW. Protection must beensuredin the secondary
of the transformer using fuses or breakers at 2A or 3A.
A. Declaration of conformity
Bleu Electrique SAS (FR47403521693) declares that product Mini Brio M12 (&12K, 12B) & 12HW is com-
pliant with the safety and electromagnetic compatibility requirements of European directives E.M.C (2014/30/
UE), Low voltage (2014/35/UE), RoHS (2011/65/UE), WEEE (2002/96/CE) and REACH (1907/2006).
Emmanuel Baret
Marseilles, on 02/05/2018
Distributor's stamp
Date of sale: . . . . . . . . . . . . . . . . . . . . . . . Batch N°: . . . . . . . . . . . . . . . . . . . . . . . . . . .
3

Betriebsanleitung
Mini Brio M12
(&12K, 12B) & 12HW
LED-Unterwasserbeleuchtung
Réf : PK10R300 / PK10R301 / PK10R302 /
PK10R308 / PK10R309 / PK10R310
Inhaltsverzeichnis
1. Technische Kenndaten ..................................................................................................................... 1
2. Inhalt der Verpackung ..................................................................................................................... 2
3. Installation ................................................................................................................................... 2
3.1. Installation in den Bürsten-Anschluss ........................................................................................ 2
3.2. Elektroanschluss .................................................................................................................. 2
4. Schutz der Strahler ......................................................................................................................... 3
5. Querschnitt der Kabel ..................................................................................................................... 3
A. Konformitätserklärung .................................................................................................................. 3
Diese Anwesung vor der Installation, Inbetriebnahme oder Benutzung des Produktes aufmerk-
sam lesen.
Nur für Unterwasser-Benutzung
Nur einen Sicherheitskleinspannung-Transformator benutzen
1. Technische Kenndaten
Abmessungen Ø 47mm / Länge 84mm
Installation In 1,5" oder 2" Bürstenanschluss
Stromversorgung Spannung: 12 V ~ (AC) / Frequenz: 50 Hz/60 Hz
Leistungsaufnahme 14W (M12 Version)
8W (HW Version)
LED-Typ
3 monochrome Power-LED
PK10R300 (M12) &
PK10R308 (M12 HW) Kaltweiß (~6000°K)
PK10R301 (M12K) &
PK10R309 (M12K HW) Warmweiß (~3000°K)
PK10R302 (M12B) &
PK10R310 (M12B HW) Blau
Risikogruppe 1 (geringes Risiko) gemäß IEC62471:2006
Schutzklasse IP-68
Lichtleistung max. 866 lm max (M12, M12K & M12B)
400 lm max. (M12 HW)
MPNT0258 v2.0ML (03/05/2018)

Betriebsanleitung Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
2. Inhalt der Verpackung
1 Strahler MINI BRIO mit
• Kabel 2x0,75mm²: 3m (vormontiert)
• Betriebsanleitung (dieses Dokument)
3. Installation
3.1. Installation in den Bürsten-Anschluss
A. Rohrbogen auf der Rückseite des undichten Bürs-
ten-Anschlusses (siehe Installation der Wanddurchfüh-
rung)
B. Das elektrische Kabel über die Wasserlinie hochführen
(hier bis zur Verteilerdose)
Bürsten-Anschluß mit 1.5"-Gewinde
1.5''
1. Führen Sie das Kabel des
Scheinwerfers durch den Bürs-
ten-Abschluß
2. Schrauben Sie den Scheinwerfer
fest.
Bürsten-Anschluß mit 2"-Gewinde
1. Schrauben Sie den Scheinwerfer in
den Adapter und führen Sie das
Kabel duch den Bürsten-Anschluß
2. Schrauben Sie das Ganze fest.
Glatter 2"-Bürsten-Anschluß
1. Die mit dem Adapter gelieferte
Dichtung aufstellen
2. Das Kabel des Scheinwerfers durch
den Bürsten-Anschluß führen
3. Den Scheinwerfer bis zum Anschlag
drücken
3.2. Elektroanschluss
Die Installation dieses Produkts kann Sie Stromschlägen aussetzen. Es wird empfohlen, eine
qualifizierte Person hinzuzuziehen. Ein Installationsfehler, kann eine Gefährdung für Sie dar-
stellen und das Produkt und die daran angeschlossenen Geräte unwiederbringlich schädigen.
Entsprechend der Norm NF C 15-100 müssen Unterwasserbeleuchtungen, die im Volumen 0
installiert werden, mit SELV (Sicherheitskleinspannung) versorgt werden. Immer die Strom-
zufuhr oberhalb unterbrechen, bevor man die elektrische Installation manipuliert.
Risiko eines Stromschlags. Nur an einen durch ein Differenzial geschützten Kreislauf anschlie-
ßen. Wenn Sie das Vorhandensein dieser Art Schutz nicht gewährleisten können, kontaktieren
Sie einen qualifizierten Elektriker.
2

Betriebsanleitung Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
Der Elektroanschluss muss unbedingt im trockenen Zustand
an einem wasserdichten Anschlusskasten erfolgen, dessen
Stopfbuchsen festgezogen werden müssen, um ein Eindringen
von Wasser zu verhindern.
4. Schutz der Strahler
Für jeden einzelnen Mini Brio M12 (&12K, 12B) & 12HW (auch wenn mehrere Scheinwerfer an der gleichen Stromversorgung
angeschlossen sind) muss ein separater Schutz vorgesehen werden. Der Schutz muss an der Sekundärseite des Transformators
anhand von Sicherungen oder Lastschaltern mit 2A oder 3A gewährleistet werden.
5. Querschnitt der Kabel
QUERSCHNITT (mm²)
1,5 2,5 4 6
Der Spannungsabfall der Spannung in den
Stromversorgungskabeln des Mini Brio
M12(&12K, 12B) & 12HW muss begrenzt
werden, um die geltenden Standards ein-
zuhalten und somit eine optimale Beleuch-
tung zu gewährleisten.
Halten Sie sich an die nachstehende Tabel-
le (ein Strahler pro Kabel).
Max. Länge
(m) 16 (M12) 26.7 (M12) 42.7 (M12) 64 (M12)
A. Konformitätserklärung
Die Gesellschaft Bleu Electrique SAS (FR47403521693) erklärt, dass das Produkt Mini Brio M12 (&12K, 12B) & 12HW
den Anforderungen an Sicherheit und elektromagnetischer Kompatibilität der europäischen Richtlinien C.E.M (2014/30/
UE), Niederspannungen (2014/35/UE), RoHS (2014/65/UE), WEEE (2002/96/CE) und REACH (1907/2006) erfüllt.
Emmanuel Baret
Marseille, am 03/05/2018
Stempel Händler
Verkaufsdatum: . . . . . . . . . . . . . . . . . . . . . . . Chargennr.: . . . . . . . . . . . . . . . . . . . . . . . . . . .
3

Scheda tecnica
Mini Brio M12
(&12K, 12B) & 12HW
Sistemi di illuminazione a LED subacquei
Réf : PK10R300 / PK10R301 / PK10R302 /
PK10R308 / PK10R309 / PK10R310
Indice
1. Caratteristiche tecniche .................................................................................................................... 1
2. Contenuto della confezione ............................................................................................................... 2
3. Installazione ................................................................................................................................. 2
3.1. Installazione nel passa-parete .................................................................................................. 2
3.2. Collegamento elettrico .......................................................................................................... 2
4. Protezione dei proiettori ................................................................................................................... 3
5. Sezione dei cavi ............................................................................................................................ 3
A. Dichiarazione di conformità ........................................................................................................... 3
Leggere attentamente queste istruzioni prima dell'installazione, della messa in servizio o dell'u-
tilizzo del presente prodotto.
Da utilizzare solamente sott'acqua
Da utilizzare soltanto con transformatore di sicurezza
1. Caratteristiche tecniche
Dimensioni Ø 47 mm / lunghezza 84 mm
Installazione
Su presa a spazzola da 1,5"
Entro un passante a muro con filettatura da 2" o liscio con diametro 63 mm con l'adattatore
opzionale PF10R25A
Alimentazione Tensione: 12 V ~ (CA) / Frequenza: 50 Hz/60 Hz
Potenza consumata 14 W (versione M12)
8W (versione HW)
Tipo di LED
3 LED monocromi ad alta potenza
PK10R300 (M12) & PK10R308 (M12 HW) Bianco freddo (~6.000°K)
PK10R301 (M12K) & PK10R309 (M12K
HW) Bianco Caldo (~3.000°K)
PK10R302 (M12B) & PK10R310 (M12B
HW) Blu
Gruppo di rischio 1 (rischio debole) secondo la norma IEC62471:2006
Indice di protezione IP-68
Flusso luminoso max 866 lm max. (M12, M12K & M12B)
400 lm max. (M12 HW)
MPNT0258 v2.0ML (13/07/2018)

Scheda tecnica Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
2. Contenuto della confezione
1 proiettore MINI BRIO con
• Cavo 2 x 0,75 mm²: 3 m (premontato)
• Scheda tecnica (il presente documento)
3. Installazione
3.1. Installazione nel passa-parete
A. Gomito del passa-parete non stagno (vedere installazione
passa-parete)
B. Portare la connessione elettrica al di sopra dell'acqua (qui
in una scatola di derivazione)
Passa-parete filettato da 1.5''
1. Passare il cavo del proiettore nel
passa-parete
2. Avvitare il proiettore ben a fondo
Passa-parete filettato da 2''
1. Avvitare il proiettore nell'adattatore
poi infilare il cavo nel passa-parete
2. Avvitare il tutto insieme ben a fondo
Passa-parete non filettato da 2''
1. Inserire il giunto torico fornito insie-
me all'adattore
2. Passare il cavo del proiettore nel
passa-parete
3. Inserire il proiettore fino in fondo
3.2. Collegamento elettrico
L'installazione di questo prodotto può esporvi a shock elettrici. Si raccomanda vivamente di
chiedere l'aiuto di una persona qualificata. Un errore di installazione può mettervi in pericolo e
danneggiare in maniera irreversibile il prodotto e le attrezzature ad esso collegate. Conforme-
mente alla normativa NF C 15-100, le illuminazioni subacquee installate nel volume 0 devono
essere alimentate imperativamente con una tensione di sicurezza molto bassa (TBTS). Prima
di manipolare l'impianto elettrico, interrompere l'alimentazione a monte.
Rischio di shock elettrico. Da collegare soltanto su un circuito protetto tramite un dispositivo
differenziale30mA.Senonpoteteassicurarvila presenzadiquestotipodiprotezione,contattate
un elettricista qualificato.
Il collegamento elettrico deve tassativamente essere effettuato
all'asciutto, in una scatola di connessione ermetica i cui premi-
stoppa devono essere serrati per evitare qualsiasi infiltrazione
di acqua.
2

Scheda tecnica Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
4. Protezione dei proiettori
È necessario avere una protezione indipendente per ciascun Mini Brio M12 (&12K, 12B) & 12HW. La protezione deve essere
assicurata al secondario del trasformatore attraverso l'utilizzo di fusibili o interruttori da 2A o 3A (M20 & M20K) .
5. Sezione dei cavi
Sezione (mm²)
1,5 2,5 4 6
La caduta di tensione nel cavo di alimenta-
zione del Mini Brio M12 (&12K, 12B) &
12HW deve essere limitata per ottempera-
re alle norme applicabili e garantire un'il-
luminazione ottimale.
Rispettare i valori indicati nella tabella a
fianco (un proiettore per cavo).
Lunghezza
max. (m) 16 (M12) 26.7 (M12) 42.7 (M12) 64 (M12)
A. Dichiarazione di conformità
La società Bleu Electrique SAS (FR47403521693) dichiara che il prodotto Mini Brio M12 (&12K, 12B) &
12HW soddisfa inoltre i requisiti di sicurezza e di compatibilità elettromagnetica delle direttive europee C.E.M
(2014/30/UE), bassa tensione (2014/35/UE), RoHS (2011/65/UE), DEEE (2002/96/CE) e REACH (1907/2006).
Emmanuel Baret
Marseille, il 13/07/2018
Timbro del Distributore
Data di vendita: . . . . . . . . . . . . . . . . . . . . . . . N. del lotto: . . . . . . . . . . . . . . . . . . . . . . . . . . .
3

Instrução técnica
Mini Brio M 12
(&12K, 12B) & 12HW
Iluminação com LED subaquático
Réf : PK10R300 / PK10R301 / PK10R302 /
PK10R308 / PK10R309 / PK10R310
Índice
1. Características técnicas .................................................................................................................... 1
2. Conteúdo da embalagem .................................................................................................................. 2
3. Instalação .................................................................................................................................... 2
3.1. Instalação na parede ............................................................................................................. 2
3.2. Ligação eléctrica ................................................................................................................. 2
4. Protecção dos projectores ................................................................................................................. 3
5. Secção dos cabos ........................................................................................................................... 3
A. Declaração de conformidade ........................................................................................................... 3
Ler atentamente este manual antes de instalar, colocar em funcionamento ou utilizar este pro-
duto.
O projetor nunca deve ser alimentado fora de água.
Utilizar preferencialmente o transformador de segurança
1. Características técnicas
Dimensões Ø 47 mm / comprimento 84 mm
Instalação Na tomada de aspiração 1,5"
No passa-fios roscado 2" ou liso 63 mm com adaptador opcional PF10R25A
Alimentação Tensão: 12 V ~ (AC) / Frequência: 50 Hz / 60 Hz
Potência consumi-
da
14W (versões M12)
8W (versões HW)
Tipo de LED
3 LED de potência monocromáticos
PK10R300 (M12) & PK10R308 (M12 HW) Branco Frio (~6000 °K)
PK10R301 (M12K) & PK10R309 (M12K HW) Branco Quente (~3000 °K)
PK10R302 (M12B) & PK10R310 (M12B HW) Azul
Grupo de risco 1 (risco baixo) segundo a CEI62471:2006
Índice de proteção IP-68
Fluxo luminoso
máx.
866 lm máx (M12, M12K & M12B)
400 lm máx (M12 HW)
MPNT0258 v2.0ML (16/07/2018)

Instrução técnica Mini Brio M 12 (&12K, 12B) & 12HW v2.0ML
2. Conteúdo da embalagem
1 projetor MINI BRIO com
• Cabo 2x0,75 mm²: 3 m (pré-montado)
• Instrução técnica (este documento)
3. Instalação
3.1. Instalação na parede
A. Joelho atrás do passa-fios não estanque (Consulte as ins-
truções de colocação do passa-fios)
B. Pasar a cabo do projector sobre a linha d'água (No exem-
plo da tela ao lado até à caixa de ligação)
No passa-fios roscado 1.5''
1. Passar o cabo do projector pelo pas-
sa-fios
2. Encaixar e apertar o projector a fun-
do
No passa-fios roscado 2''
1. Apertar o projector em adaptador e
passar o cabo pelo passa-fios
2. Encaixar e apertar o projector a fun-
do
No passa-fios liso 2''
1. Instalar o o'ring no adaptador
2. Passar o cabo do projector pelo pas-
sa-fios
3. Encaixar o projector a fundo
3.2. Ligação eléctrica
A instalação deste produto pode expô-lo a choques elétricos. Recomenda-se vivamente recorrer
a uma pessoa qualificada. Um erro na instalação pode colocá-lo em perigo e danificar de for-
ma irreversível o produto e os equipamentos que estão ligados a este. Em conformidade com
a norma NF C 15-100, as iluminações subaquáticas instaladas no volume 0 devem ser obriga-
toriamente alimentadas em SELV (Safety Extra-Low Voltage).Cortar a alimentação antes de
manusear a instalação elétrica.
Risco de choque elétrico. Ligar apenas a um circuito protegido por um dispositivo de proteção
diferencial . Se não puder garantir a existência deste tipo de proteção, contacte um eletricista
qualificado.
Aligação eléctricadeve serobrigatoriamente efectuadaa seco,
numa caixa de ligação estanque, em que os bucins têm de ser
apertados, para evitar qualquer infiltração de água.
2

Instrução técnica Mini Brio M 12 (&12K, 12B) & 12HW v2.0ML
4. Protecção dos projectores
É necessário ter uma protecção independente para cada Mini Brio M12 (&12K, 12B) & 12HW. A protecção deve ser assegurada
no secundário do transformador pela utilização de fusíveis ou disjuntores de 2A ou 3A .
5. Secção dos cabos
SECÇÃO (mm²)
1,5 2,5 4 6
A queda de tensão no cabo de alimentação
do Mini Brio M12 (&12K, 12B) & 12HW
deve ser limitada para se conformar às nor-
mas aplicáveis e garantir uma iluminação
óptima.
Respeiteo quadro abaixo (um projector por
cabo) ;
Compri-
mento máx.
(m) 16 (M12) 26.7 (M12) 42.7 (M12) 64 (M12)
A. Declaração de conformidade
A sociedade Bleu Electrique SAS (FR47403521693) declara que o produto Mini Brio M12 (&12K, 12B) &
12HW cumpre as exigências de segurança e compatibilidade eletromagnética das diretivas europeias C.E.M.
(2014/30/UE), Baixa-Ternsão (2014/35/UE), RoHS (2011/65/UE), WEEE (2002/96/CE) e REACH (1907/2006) .
Emmanuel Baret
Marseille, a 16/07/2018
Carimbo do Distribuidor
Data da venda: . . . . . . . . . . . . . . . . . . . . . . . N.º de lote: . . . . . . . . . . . . . . . . . . . . . . . . . . .
3

Manual Técnico
Mini Brio M12
(&12K, 12B) & 12HW
Iluminación LED subacuática
Réf : PK10R300 / PK10R301 / PK10R302 /
PK10R308 / PK10R309 / PK10R310
Tabla de contenidos
1. Características técnicas .................................................................................................................... 1
2. Contenido del embalaje ................................................................................................................... 2
3. Instalación ................................................................................................................................... 2
3.1. Implementación en la travesía de la pared ................................................................................... 2
3.2. Conexiones eléctricas ............................................................................................................ 2
4. Protección de los proyectores ............................................................................................................ 3
5. Sección de los cables ...................................................................................................................... 3
A. Declaración de conformidad ........................................................................................................... 3
Leer atentamente estas instrucciones antes de instalar, poner en servicio, o utilizar este pro-
ducto.
El proyector nunca debe alimentarse fuera del agua.
Siempre utilizar un transformador de seguridad
1. Características técnicas
Dimensiones Ø 47mm / largo 84mm (sin embellecedor)
Instalación En la conexión de boquilla de impulsión 1,5" o 2"
Alimentación Tensión: 12 V ~ (AC) / Frecuencia : 50Hz/60Hz
Consumo de energía 14W (versión M12)
8W (versión HW)
Tipo de LED
3 LED de potencia monocromas
PK10R300 (M12) & PK10R308 (M12 HW) Blanco Frío(~6000°K)
PK10R301 (M12K) & PK10R309 (M12K
HW) Blanco Cálido (~3000°K)
PK10R302 (M12B) & PK10R310 (M12B
HW) Azul
Grupo de riesgo 1 (bajo riesgo) de acuerdo con IEC62471:2006
Índice de protección IP-68
Flujo luminoso máximo 866 lm máx. (M12, M12K & M12B)
400 lm máx. (M12 HW)
MPNT0258 v2.0ML (13/07/2018)

Manual Técnico Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
2. Contenido del embalaje
1 proyector MINI BRIO con
• Cable 2x0,75mm² : 3m (premontado)
• Nota técnica (este documento)
3. Instalación
3.1. Implementación en la travesía de la pared
A. Codo detrás de la travesía no estanca (véase el manual de
instalación de la travesía)
B. Subir el cable eléctrico por encima de la línea del agua (en
nuestro ejemplo hasta la caja de conexiones)
Boquilla de impulsión ropscada 1.5''
1. Pasar el cable del foco por la boqui-
lla de impulsión
2. Atornillar al máximo
Pasamuro roscado 2''
1. Atornillar el foco en el adaptador y
pasar el cable por el pasamuro
2. Atornillar el conjunto al máximo
Pasamuro liso 2''
1. Poner la junta suministra sobre el
adaptador
2. Pasar el cable del foco por el pasa-
muro
3. Empujar el foco hasta el tope
3.2. Conexiones eléctricas
La instalación de este producto puede exponerle a choques eléctricos. Se aconseja encarecida-
mente recurrir a una persona cualificada. Un error de instalación puede ponerle en peligro
y dañar de manera irreversible el producto y los equipos conectados a él. Conforme a la nor-
ma NF C 15-100, las iluminaciones subacuáticas instaladas en el volumen 0 deben alimentarse
imperativamente en MBTS (Muy baja tensión de seguridad). Cortar siempre la alimentación
previa antes de manipular la instalación eléctrica.
Riesgo de choque eléctrico Conectar solamente en un circuito protegido mediante un dispositivo
diferencial . Si no puede asegurarse de la presencia de este tipo de protección, contacte a un
electricista cualificado.
La conexión eléctrica siempre debe realizarse en seco en una
caja de conexiones cerrada en la que los prensaestopas tienen
que ser apretados para evitar la infiltración de agua.
2

Manual Técnico Mini Brio M12 (&12K, 12B) & 12HW v2.0ML
4. Protección de los proyectores
Es necesario tener una protección independiente para cada Mini Brio M12 (&12K, 12B) & 12HW (incluido en el caso en
que varios proyectores estáan conectados al mismo transformador). La protección debe estar asegurada para el secundario del
transformador con el uso de fusibles o disyuntores de 2A o 3A .
5. Sección de los cables
Sección (mm²)
1,5 2,5 4 6
La caída de tensión en el cable de alimen-
tación del Mini Brio M12 (&12K, 12B) &
12HW debe limitarse para cumplir con las
normas aplicables y garantizar una ilumi-
nación óptima.
Observe la tabla que se muestra (un pro-
yector por cable) ;
Longitud
máx. (m) 16 (M12) 26.7 (M12) 42.7 (M12) 64 (M12)
A. Declaración de conformidad
La empresa Bleu Electrique SAS (FR47403521693) declara que el producto Mini Brio M12 (&12K, 12B) &
12HW cumple las exigencias de seguridad y compatibilidad electromagnética de las Directivas Europeas C.E.M
(2014/30/UE), Baja Tensión (2014/35/UE), RoHS (2011/65/UE), DEEE (2002/96/CE) y REACH (1907/2006).
Emmanuel Baret
Marseille, la 13/07/2018
Sello del Distribuidor
Fecha de venta: . . . . . . . . . . . . . . . . . . . . . . . N° de lote: . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
