Asus Vintage V2-AH2 User manual

English
Vintage V2-AH2
Barebone System
Quick Installation Guide

2Quick installation guide
Quick installation guide
English

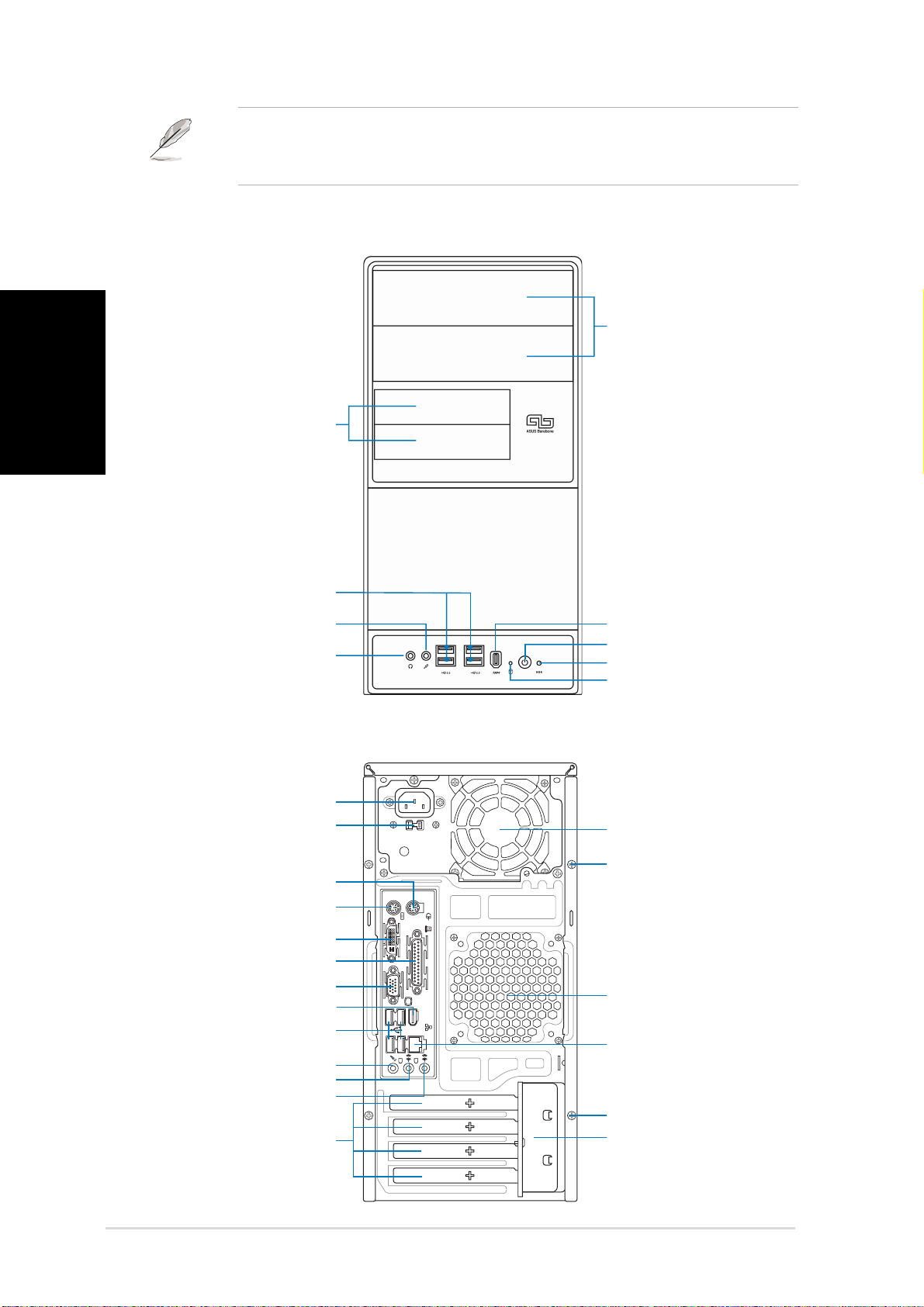

Rear panel features
Front panel features
Refer to the system user guide for installation details and other system
information from ASUS website.
5.25-inch drive
5.25-inch drive
bay cover
bay cover
IEEE 1394 port
IEEE 1394 port
Power button
Power button
Reset button
Reset button
HDD LED
HDD LED
USB 2.0 ports
USB 2.0 ports
Microphone port
Microphone port
3.5-inch drive bay
3.5-inch drive bay
cover
cover
Headphone port
Headphone port
PS/2 mouse port
PS/2 mouse port
Cover screw
Cover screw
PS/2 keyboard port
PS/2 keyboard port
Parallel port
Parallel port
Line In port
Line In port
Voltage selector
Voltage selector
Metal bracket lock
Metal bracket lock
Power connector
Power connector
DVI connector
DVI connector
VGA port
VGA port
USB 2.0 ports
USB 2.0 ports
Line Out port
Line Out port
Microphone port
Microphone port
Expansion slot
Expansion slot
metal brackets
metal brackets
Power supply fan
Power supply fan
Chassis fan vents
Chassis fan vents
LAN (RJ-45) port
LAN (RJ-45) port
Cover screw
Cover screw
IEEE 1394 port
IEEE 1394 port
DVI
1394

3Quick installation guide
Quick installation guide
English
Internal components
1. Front panel cover
2. 5.25-inch optical drive bays
3. Hard disk drive bay
4. Floppy disk drive bay
5. Power supply unit
6. CPU socket
7. DIMM sockets
8. ASUS motherboard
9. Chassis fan
10. PCI Express x16 slot
11. PCI Express x1 slot
12. PCI slots
13. Metal bracket lock
Selecting the voltage
The systemʼs power supply unit has
a 115 V/230 V voltage selector
switch located beside the power
connector. Use this switch to select
the appropriate system input voltage
according to the voltage supply in your
area.
If the voltage supply in your area is
100-127 V, set the switch to 115 V.
If the voltage supply in your area is
200-240 V, set the switch to 230 V.
DVI
1
2
1
13
13
3
5
4
9
R
6
7
12
12
8
10
10
11
11

4Quick installation guide
Quick installation guide
English
Removing the side cover and
front panel assembly
1. Remove the cover screws on the rear panel.
2. Pull the side cover toward the rear panel until its hooks disengage
from the chassis tabs. Set the side cover aside.
3. Locate the front panel assembly hooks, then lift them until they
disengage from the chassis.
4. Swing the front panel assembly to the right, until the hinge-like tabs
on the right side of the assembly are exposed.
5. Remove the front panel assembly, then set aside.
4
1
1
2
2
3
4
4
4
3
3
4
Installing a CPU
1. Locate the CPU socket, then lift the socket lever to a 90º-100º angle.
2. Install the CPU to the socket, making sure that the CPU corner with
the gold triangle matches the socket corner with a small triangle.
3. Push down the socket lever to secure the CPU.
CAUTION: Incorrect installation of the CPU into the socket may bend the
pins and severely damage the CPU!
123
Air duct
Air duct
Chassis tab holes
Chassis tab holes

5Quick installation guide
Quick installation guide
English
Installing the CPU fan and heatsink assembly
1. Place the heatsink on top of the installed CPU.
1
2
3
4 5
IMPORTANT. Make sure that the fan and heatsink assembly perfectly fits
the retention mechanism module base; otherwise you can not lock the
retention bracket.
2. Attach one end of the retention bracket to the retention module base.
3. Attach the other end of the retention bracket (near the retention
bracket lock) to the retention module base until it clicks in place.
4. Push down the retention bracket lock on the retention mechanism to
secure the fan and heatsink to the module retention module base.
5. Connect the CPU fan cable to the connector on the motherboard.
CAUTION. Do not forget to connect the CPU fan connector! Hardware
monitoring error can occur if you fail to plug this connector.
NOTE. Your boxed CPU should come with installation instructions for the CPU,
fan/heatsink assembly, and the retention mechanism. If the instructions in
this section do not match the CPU documentation, follow the latter.
Retention module base
Retention module base
CPU heatsink
CPU heatsink
CPU fan
CPU fan
Retention
Retention
bracket lock
bracket lock
Retention bracket
Retention bracket
CPU fan connector
CPU fan connector

6Quick installation guide
Quick installation guide
English
Installing an expansion card
Installing a DIMM
1. Locate the DIMM sockets in the
motherboard.
2. Unlock a DIMM socket by pressing
the retaining clips outward.
3. Align a DIMM on the socket such
that the notch on the DIMM
matches the break on the socket.
4. Push the DIMM to the socket until
the retaining clips snap inward.
• Unplug the power supply before adding or removing DIMMs.
Failure to do so may cause damage to the motherboard and/or
components.
• A DDR2 DIMM is keyed with a notch so that it fits in only one
direction. Do not force a DIMM into a socket to avoid damaging the
DIMM.
1. Remove the metal bracket lock.
2. Remove the metal cover opposite
the slot that you intend to use.
3. Insert the card connector to the
slot, then press the card firmly
until it fits in place.
4. Replace the metal bracket lock.
3
4
4
2
1

7Quick installation guide
Quick installation guide
English
Installing storage drives
Optical drive
Optical drive
1. Place the chassis upright, then
remove the upper 5.25” drive
bay metal plate cover.
2. Insert the optical drive to the
bay, then carefully push the
drive until its screw holes align
with the holes on the bay.
3. Secure the optical drive with two
screws on both sides of the bay.
4. Connect the IDE (A) and power
(B) plugs to connectors at the
back of the drive.
33
2
Floppy disk drive
Floppy disk drive
1. Place the chassis upright, then
remove the lower 3.5” drive bay
metal plate cover.
2. Insert the floppy disk drive to
the bay, then carefully push the
drive until its screw holes align
with the holes on the bay.
3. Secure the floppy disk drive with
two screws on both sides of the
bay.
4. Connect the signal (A) and
power (B) plugs to connectors at
the back of the drive.
3
3
2
A
B
Hard disk drive
Hard disk drive
1. Place the chassis upright, then
remove the upper 3.5” drive bay
metal plate cover.
2. Insert the hard disk drive to the
bay, then carefully push the
drive until its screw holes align
with the holes on the bay.
3. Secure the hard disk drive with
two screws on both sides of the
bay.
3
3
2
A
B
B

8Quick installation guide
Quick installation guide
English
4.
For SATA HDD
For SATA HDD: Connect the
SATA signal and power plugs to
the connectors at the back of
the drive.
For IDE HDD
For IDE HDD: Connect the IDE
signal and power plugs to the
connectors at the back of the drive.
Removing the bay covers and reinstalling the
front panel assembly and side cover
If you installed an optical and/or floppy disk drive, remove the bay cover(s)
on the front panel assembly before reinstalling it to the chassis. To do this:
1. Locate the bay cover locks.
2. Press the locks outward to
release the bay cover.
3. Push the bay cover inward, then
set it aside.
4. Follow the same instructions to
remove the 3.5” drive bay cover.
To reinstall the front panel assembly and side cover:
1. Insert the front panel assembly hinge-like tabs to the holes on the
right side of the chassis.
2. Swing the front panel assembly to the left, then insert the hooks to
the chassis until the front panel assembly fits in place.
3. Insert the side cover hooks to the chassis top and bottom holes.
4. Push the side cover to the direction of the front panel until it fits in place.
5. Secure the cover with two screws you removed earlier.
5
5
4
3
2
1
2
2
2
1
1
SATA IDE
SATA IDE
Air duct
Air duct
Chassis tab holes
Chassis tab holes

Français
Vintage V2-AH2
Système barebone
Guide de démarrage rapide

2 Guide de démarrage rapide
Français
Caractéristiques de l’arrière
Caractéristiques de la façade
Se référer au manuel de lʼutilisateur du système pour de plus amples
détails concernant lʼinstallation. Pour toute autre information relative au
système, se référer au site Web ASUS.
Cache pour baies 5.25”
Port IEEE 1394
Bouton dʼalimentation
Bouton Reset
HDD LED
Ports USB 2.0
Port microphone
Cache pour baies 3.5”
Port casque
DVI
1394
Port souris PS/2
Vis du capot
Port clavier PS/2
Port parallèl
Port entrée ligne (Line In)
Sélecteur de tension
Verrouillage des brackets
métalliques
Connecteur dʼalimentation
Connecteur DVI
Port VGA
Ports USB 2.0
Sortie ligne (Line Out)
Port microphone
Protections métalliques
pour slots dʼextension
Ventilateur du bloc
dʼalimentation
Ventilation châssis
Port LAN (RJ-45)
Vis du capot
Port IEEE 1394

3Guide de démarrage rapide
Français

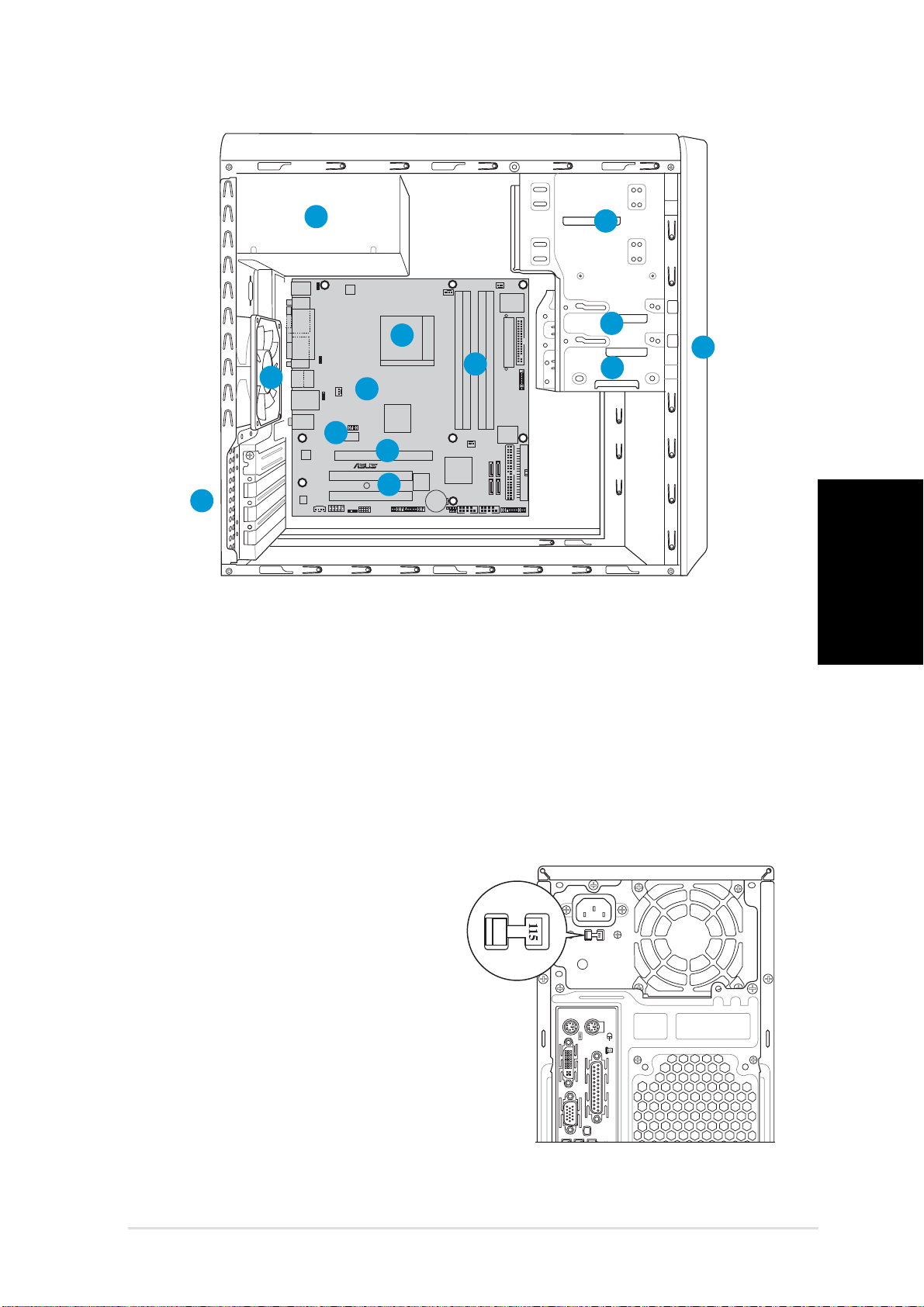

Composants internes
1. Façade
2. Baie 5.25 pouces vide
3. Baie pour disque dur
4. Baie pour lecteur de disquette
5. Alimentation
6. Socket du CPU
7. Sockets DIMM
8. Carte mère ASUS
9. Ventilateur du châssis
10. Slot PCI Express x16
11. Slot PCI Express x1
12. Slots PCI
13. Verrouillage des brackets
métalliques
Choisir le voltage
Lʼalimentation du système est
équipée dʼun sélecteur de tension
115 V/230 V situé près du
connecteur dʼalimentation. Utilisez
cet interrupteur pour choisir la bonne
tension dʼentrée en fonction des
standards utilisés dans votre région.
Si la tension dans votre région est de
100-127 V, passez lʼinterrupteur sur
115 V.
Si la tension dans votre région est de
200-240 V, passez lʼinterrupteur sur
230 V.
DVI
1
2
1
13
3
5
4
9
R
6
7
12
8
10

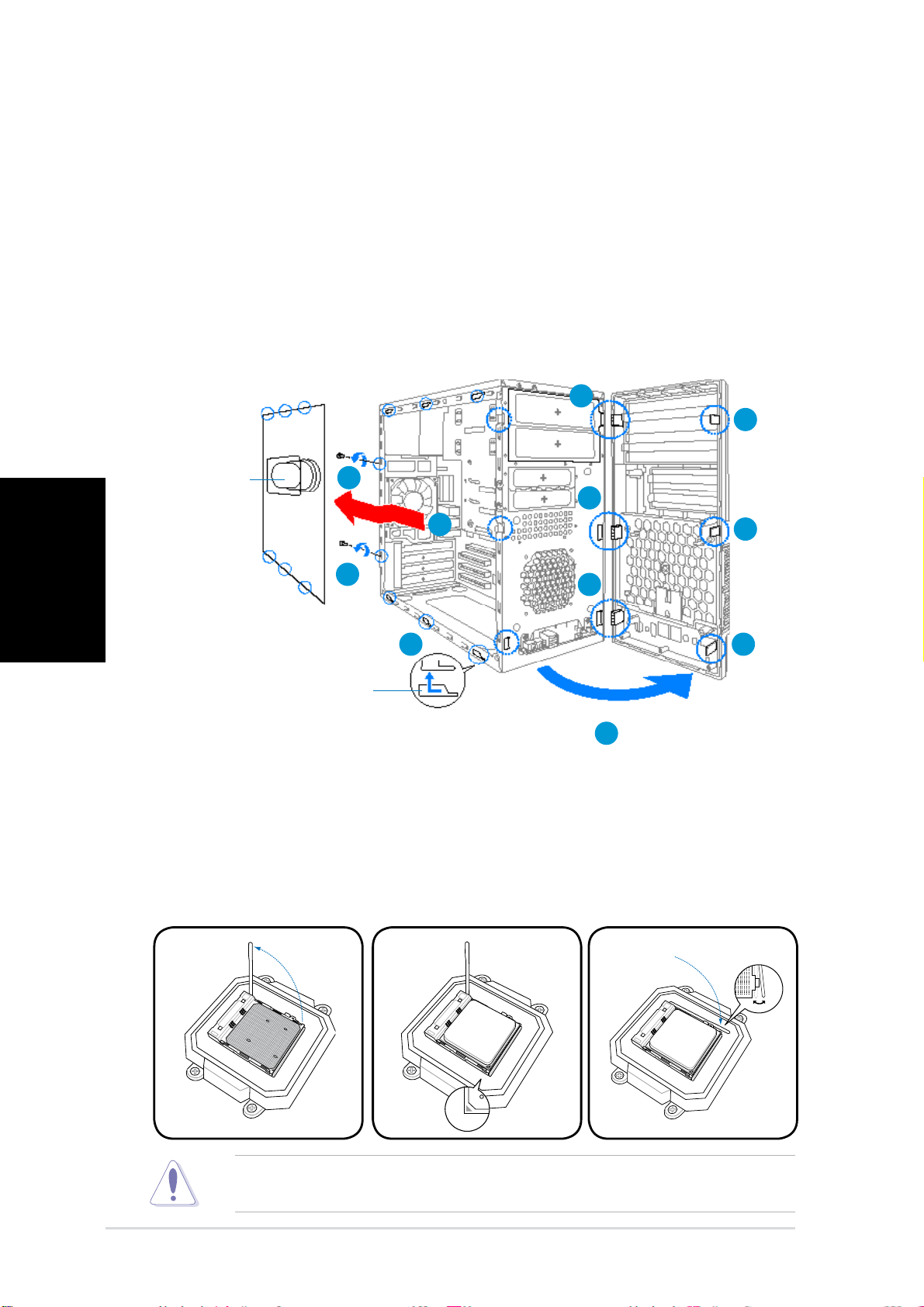

11

4 Guide de démarrage rapide
Français
Retirer le panneau latéral et la façade
1. Retirez les vis du panneau arrière.
2. Faites glisser le panneau latéral vers lʼarrière jusquʼà ce que ses
crochets se détachent des onglets du châssis. Mettez le panneau
latéral de côté.
3. Repérez les crochets de la façade, et soulevez-les jusquʼà ce quʼils se
détachent du châssis.
4. Faites pivoter la façade vers la droite, jusquʼà ce que les clapets
situés sur le côté droit du panneau soient visibles.
5. Retirez la façade, puis mettez-la de côté.
4
1
Gaine dʼaération
1
2
2
3
4
4
4
3
3
Onglets du châssis
4
Installer le CPU
1. Repérez le socket du CPU, puis soulever le levier du socket de 90°-100°.
2. Placez le CPU sur le socket, en vous assurant que le triangle doré sur
le CPU est installé sur le triangle du socket.
3. Abaissez le levier du socket afin de sécuriser le CPU.
ATTENTION: Une mauvaise installation du CPU sur le socket peut plier les
broches et sérieusement endommager le CPU!
123

5Guide de démarrage rapide
Français
Installer l’ensemble dissipateur-ventilateur
1. Placez lʼensemble ventilateur-dissipateur sur le CPU.
IMPORTANT. Assurez-vous que lʼensemble dissipateur-ventilateur soit
bien fixé à la base du système de rétention, sinon il vous sera impossible
dʼattacher le clip de fixation.
2. Fixez une extrémité de la patte de fixation au module de rétention.
3. Fixez lʼautre extrémité de la patte de fixation (près du clip de fixation)
au module de rétention jusquʼà ce quʼun clic se fasse entendre.
NOTE. La boîte de votre CPU doit contenir les instructions dʼinstallation
du CPU, de lʼensemble dissipateur-ventilateur, et du module de rétention.
Si les instructions de cette section ne correspondent pas à celles de la
documentation du CPU, suivre cette dernière,
4. Abaissez les loquets de fixation du module de rétention afin de
sécuriser lʼensemble dissipateur-ventilateur à la base du module.
5. Connectez le câble du ventilateur CPU au connecteur de la carte mère.
ATTENTION: Nʼoubliez pas de connecter le câble du ventilateur au
connecteur de la carte mère! Des erreurs lors de la surveillance du
matériel peuvent survenir si vous ne branchez pas ce connecteur.
Base du module de rétention
Dissipateur CPU
Ventilateur CPU
Clip de la patte
de fixation
Patte de fixation
Connecteur du
ventilateur CPU
1
2
3
4 5

6 Guide de démarrage rapide
Français
Installer une carte d’extension
Installer un module DIMM
1. Localisez les sockets DIMM de la
carte mère.
2. Déverrouillez un socket DIMM
en pressant sur les clips de
rétention vers lʼextérieur.
3. Alignez un module DIMM sur le
socket de sorte que lʼencoche
sur la DIMM corresponde à lʼergot
du socket.
4. Enfoncez le module DIMM dans le socket jusquʼà ce que les clips de
rétention se referment.
1. Retirez le verrou des
protections métalliques.
2. Enlevez la protection métallique
du slot que vous voulez utiliser.
3. Insérez le connecteur de la
carte dans le slot et pressez
jusquʼà ce que la carte soit en
place.
4. Replacez le verrou des
protections métalliques.
• Débranchez la source dʼalimentation avant dʼajouter ou de retirer
des modules DIMMs. Ne pas le faire peut endommager la carte mère
et/ou les composants.
• Un module DDR2 DIMM est verrouillé par une encoche, de sorte quʼil
ne peut entrer dans le socket que dans un seul sens. NE FORCEZ
pas sur un module pour le faire entrer dans son socket pour ne pas
lʼendommager.
3
4
2
1

7Guide de démarrage rapide
Français
Installer des disques de stockage
Installer un lecteur optique
1. Mettez le châssis en position
verticale, puis retirez le premier
cache métallique pour baie
5.25”.
2. Insérez le lecteur optique
dans la baie, puis poussez-le
délicatement jusquʼà ce que les
pas de vis sʼalignent avec ceux
situés sur la baie.
3. Sécurisez le lecteur optique
grâce à deux vis sur les deux
côtés de la baie.
4. Connectez les câbles IDE(A),
et dʼalimentation (B) aux
connecteurs situés à lʼarrière du
lecteur.
Installer un lecteur de disquettes
1. Mettez le châssis en position
verticale, puis retirez le premier
cache métallique pour baie 3.5”.
2. Insérez le lecteur de disquettes
dans la baie, puis poussez-le
délicatement jusquʼà ce que les
pas de vis sʼalignent avec ceux
situés sur la baie.
3. Sécurisez le lecteur de
disquettes grâce à deux vis sur
les deux côtés de la baie.
4. Connectez le câble du lecteur de
disquettes (A) et dʼalimentation
(B) à lʼarrière du lecteur.
Installer un disque dur
1. Mettez le châssis en position
verticale, puis retirez le deuxième
cache métallique pour baie 3.5”.
2. Insérez le disque dur dans la baie,
puis poussez-le délicatement
jusquʼà ce que les pas de vis
sʼalignent avec ceux situés sur la
baie.
3. Sécurisez le disque dur grâce à
deux vis sur les deux côtés de la baie.
33
2
3
3
2
A
B
3
3
2
A
B

8 Guide de démarrage rapide
Français
4. Pour un disque dur SATA:
connectez les câbles SATA et
dʼalimentation aux connecteurs à
lʼarrière du disque.
Pour un disque dur IDE: connectez
les câbles IDE et dʼalimentation aux
connecteurs à lʼarrière du disque.
Retirer le cache des baies et replacer la
façade et le panneau latéral
Si vous avez installé un disque optique et/ou un lecteur de disquette, retirer
le cache des baies de la façade avant de replacer cette dernière. Pour ce faire:
1. Repérez les clips sur le cache
des baies.
2. Poussez les clips vers lʼextérieur
afin de libérer le cache.
3. Repoussez le cache vers
lʼintérieur, puis mettez-le de côté.
4. Suivez les mêmes instructions
afin de retirer le cache pour baie
3.5”.
Pour replacer la façade et le panneau latéral:
1. Insérez les clapets de la façade dans les ouvertures situées sur le côté
droit du châssis.
2. Pivotez la façade sur la gauche, puis insérez les crochets dans le
châssis jusquʼà ce que la façade tienne bien en place.
3. Insérez les crochets du panneau latéral dans les ouvertures situées sur
le dessous et le dessus du châssis.
4. Glissez le panneau latéral en direction de la façade jusquʼà ce quʼil
tienne bien.
5. Sécurisez le capot avec les deux vis, retirées précédemment.
SATA IDE
5
Gaine dʼaération
5
4
3
2
1
2
2
2
1
1
Onglets du châssis

Deutsch
Vintage V2-AH2
Barebone-System
Schnellinstallationsanleitung

2Schnellinstallationsanleitung
Schnellinstallationsanleitung
Deutsch
Rückseite
Frontseite
5,25 Zoll Laufwerks-
5,25 Zoll Laufwerks-
schachtabdeckung
schachtabdeckung
IEEE1394-Anschluss
IEEE1394-Anschluss
Stromschalter
Stromschalter
Reset-Schalter
Reset-Schalter
HDD-LED
HDD-LED
USB 2.0-Anschlüsse
USB 2.0-Anschlüsse
Mikrofonanschluss
Mikrofonanschluss
3,5 Zoll Laufwerks-
3,5 Zoll Laufwerks-
schachtabdeckung
schachtabdeckung
Kopfhöreranschluss
Kopfhöreranschluss
PS/2-Mausanschluss
PS/2-Mausanschluss
Abdeckungsschraube
Abdeckungsschraube
PS/2-Tastaturanschluss
PS/2-Tastaturanschluss
Paralleler Anschluss
Paralleler Anschluss
Line In-Anschluss
Line In-Anschluss
Spannungsschalter
Spannungsschalter
Metallblendenriegel
Metallblendenriegel
Stromanschluss
Stromanschluss
DVI-Anschluss
DVI-Anschluss
VGA-Anschluss
VGA-Anschluss
USB 2.0-Anschlüsse
USB 2.0-Anschlüsse
Line Out-Anschluss
Line Out-Anschluss
Mikrofonanschluss
Mikrofonanschluss
Metallklammern der
Metallklammern der
Erweiterungssteckplätze
Erweiterungssteckplätze
Netzteillüfter
Netzteillüfter
Gehäuselüfteröffnungen
Gehäuselüfteröffnungen
LAN (RJ-45)-Anschluss
LAN (RJ-45)-Anschluss
Abdeckungsschraube
Abdeckungsschraube
Installationsdetails entnehmen Sie bitte dem Systembenutzerhandbuch;
weitere Systeminformationen finden Sie auf der ASUS-Website.
DVI
1394
IEEE1394-Anschluss
IEEE1394-Anschluss

3Schnellinstallationsanleitung
Schnellinstallationsanleitung
Deutsch
Interne Komponenten
1. Fronttafelabdeckung
2. Leeres 5,25-Zoll Fach für ein
optisches Laufwerk
3. Festplattenschacht
4. Diskettenlaufwerkseinschub
5. Netzteil
6. Prozessorsockel
7. DIMM-Steckplätze
8. ASUS-Motherboard
9. Gehäuselüfter
10. PCI Express x16-Steckplatz
11. PCI Express x1-Steckplatz
12. PCI-Steckplätze
13. Metallblendenriegel
Das Netzteil ist mit einem
115V/230V-Spannungsschalter neben
dem Stromanschluss ausgestattet.
Verwenden Sie diesen Schalter, um die
passende Systemeingangsspannung
entsprechend Ihrem
Stromversorgungssystem in Ihrer
Region auszuwählen.
Stellen Sie den Schalter auf 115V,
wenn die Stromversorgung in Ihrer
Region 100V bis 127V ist.
Stellen Sie den Schalter auf 230V,
wenn die Stromversorgung in Ihrer Region 200V bis 240V ist.
Auswählen der Netzspannung
DVI
1
2
1
13
13
3
5
4
9
R
6
7
12
12
8
10
10
11
11

4Schnellinstallationsanleitung
Schnellinstallationsanleitung
Deutsch
Entfernen der Seitenabdeckung und der
Frontabdeckung
1. Entfernen Sie die Schrauben der Abdeckung an der Rückseite.
2. Ziehen Sie die Seitenabdeckung in Richtung Rückseite bis die Haken
aus den Halterungen des Gehäuses ausrasten. Stellen Sie die seitliche
Abdeckung beiseite.
3. Suchen Sie die Befestigungshaken der Frontabdeckung und ziehen, bis
diese aus dem Gehäuse ausrasten.
4. Schwenken Sie die Frontabdeckung nach rechts bis die
scharnierähnlichen Halterungen an der rechten Seite frei liegen.
5. Entfernen Sie die Frontabdeckung und stellen Sie diese beiseite.
Prozessoreinbau
1. Suchen Sie den Prozessorsockel und heben den Hebel im Winkel von
ca. 90º-100º an.
2. Stecken Sie den Prozessor in den Sockel und vergewissern Sie sich,
dass die Prozessorecke mit dem goldenen Dreieck mit dem kleinen
Dreieck am Sockels übereinstimmt.
3. Drücken Sie den Sockelhebel zum Sichern des Prozessors herunter.
ACHTUNG: Falscher Einbau des Prozessors kann die Anschlüsse verbiegen
und den Prozessor ernsthaft beschädigen!
4
1
1
2
2
3
4
4
4
3
3
4
Luftauslass
Luftauslass
Gehäuselaschenschlitze
Gehäuselaschenschlitze
