Asus Xonar U7 User manual

E7856
First Edition (V1)
November 2012
Xonar U7
7.1-Channel USB Audio Card
Quick Start Guide

Table of content
English ............................................................................................... 1
Français ............................................................................................. 16
Deutsch ............................................................................................. 29
Italiano ............................................................................................. 42
Português.......................................................................................... 55
Pyccкий ............................................................................................ 68
Español ............................................................................................. 81
Türkçe ............................................................................................. 94
HRVATSKI......................................................................................... 107

3
ASUS Xonar U7 Quick Start Guide
English
1. Introduction
1.1 Package contents
Check your ASUS Xonar™ U7 audio card package for the following items:
• ASUS XonarTM U7 7.1-Channel USB Audio Card
• Driver CD
• S/PDIF TOSLINK optical adapter x 1
• Quick Start Guide
1.2 System requirements
To ensure a successful installation of the Xonar U7 audio card, ensure that your
computer must meet the following requirements:
• IBM compatible PC with one USB1.1 (or higher) compatible port for the USB
audio device
• Microsoft®Windows®XP (32/64bit) / Windows®7 (32/64bit) / Windows®8
(32/64bit)
• Intel®Pentium®4 1.4GHz, AMD Athlon 1400 CPU, or faster CPU
• More than 256 MB system memory
• More than 60 MB available storage space for driver installation
• CD-ROM drive (or DVD-ROM drive) for software installation
• High-quality headphones, powered analog speakers, or a Dolby Digital


4ASUS Xonar U7 Quick Start Guide
English
2. Hardware
Xonar U7 Audio Card
5
4
321
876 9 10 11 12
Top view
Rear view
Bottom view
13

5
ASUS Xonar U7 Quick Start Guide
English
No Item Description
1 Headphone Out port Connect your headphone to this port.
2
Microphone In port
Connect your external PC microphone to this 3.5mm
port for voice input. Built-in high-quality Microphone

Line In port
Connect analog devices like MP3 players, CD players,
music synthesizers, and other line-level sound sources
to this 3.5mm port for audio recording or processing.
3Microphone Volume
Control
Press to increase or decrease microphone volume.
4Output Selection
Indicator
LED indicator indicates different output selection
(Headphone/Speaker/S/PDIF).
5Output Selection/
Volume Control
Rotate to adjust the playback volume. Press to select
an output source.
6 Front (R) Out port For 2/4/5.1/7.1 channel speaker systems, connects to
the front right input on the powered speakers.
7 Front (L) Out port For 2/4/5.1/7.1 channel speaker systems, connects to
the front left input on the powered speakers.
8Side Surround Out
port
Connects to the surround channel input on 7.1 powered
analog speakers.
9Center/Subwoofer Out
port
Connects to the center/subwoofer input on 5.1/7.1
powered analog speakers.
10 Rear Out port Connects to the back surround input on 4/5.1/7.1
powered analog speakers.
11 S/PDIF Out port
Coaxial digital output port. Connects to an external
digital decoder or digital speaker systems, Home
Theater systems, AV receivers for outputting digital
audio including PCM, Dolby Digital, DTS, WMA-
Pro, etc. Connects to the surround channel input on
4/5.1/7.1 powered analog speakers.
12 USB Port Connects to your computer using a USB Type B-A lead.
13 USB Audio 1.0/2.0
switch
Move this switch to toggle between USB Audio 2.0
and USB Audio 1.0 connection. Use USB Audio 1.0
for plug and play. Use USB Audio 2.0 on a mac (Apple
computer).
USB Audio 1.0/2.0 switch is located at the bottom side of the audio card. USB
Audio 1.0 connection has the following limitations:
• Only supports playback features.
• 7.1 speakers, Headphone, Mic In / Line-In, and SPDIF Out can only
support sample rates of 44.1KHz/48KHz @16-bit.

6ASUS Xonar U7 Quick Start Guide
English
3. Driver Installation
3.1 Installing the Xonar U7 Card Driver
After installing the Xonar U7 audio card on your computer, you need to install
the device driver that enables the Xonar U7 audio card to work with Windows
operating system.
The version and content of the support CD are subject to change without notice.
To install the device driver:
1. Insert the ASUS Xonar U7 support CD into your optical drive. If Autorun is
enabled, the ASUS Xonar Card Driver screen appears automatically. Go to
step 4. If Autorun is not enabled in your computer, perform step 2.
2. Click Computer on your desktop and double-click the optical drive icon.
3. Double-click setup.exe located on the optical drive.
4. Follow the on-screen instructions to complete the installation. Read,
understand, and accept the END USER LICENSE AGREEMENT before
continuing the installation.
 
You can choose to restart the computer at a later time.
3.2 Uninstalling or Reinstalling the Xonar U7 Card
Driver
3.2.1 Uninstalling the Xonar U7 Card Driver
To uninstall the Xonar U7 card driver:
1. Click Start > Control Panel > Programs and Features.
2. Right-click the driver you want to remove, and then click Uninstall.
3. In the InstallShield Wizard dialog box, select Remove.
4. Restart your computer when prompted.
3.2.2 Reinstalling the Xonar U7 Card Driver
To reinstall the Xonar U7 card driver:
1. Uninstall the existing software or driver.
2. Follow the installation process to reinstall the driver.

7
ASUS Xonar U7 Quick Start Guide
English
USB
OR
NB
PC
4. Connecting Speakers and Peripherals
4.1 Input connection

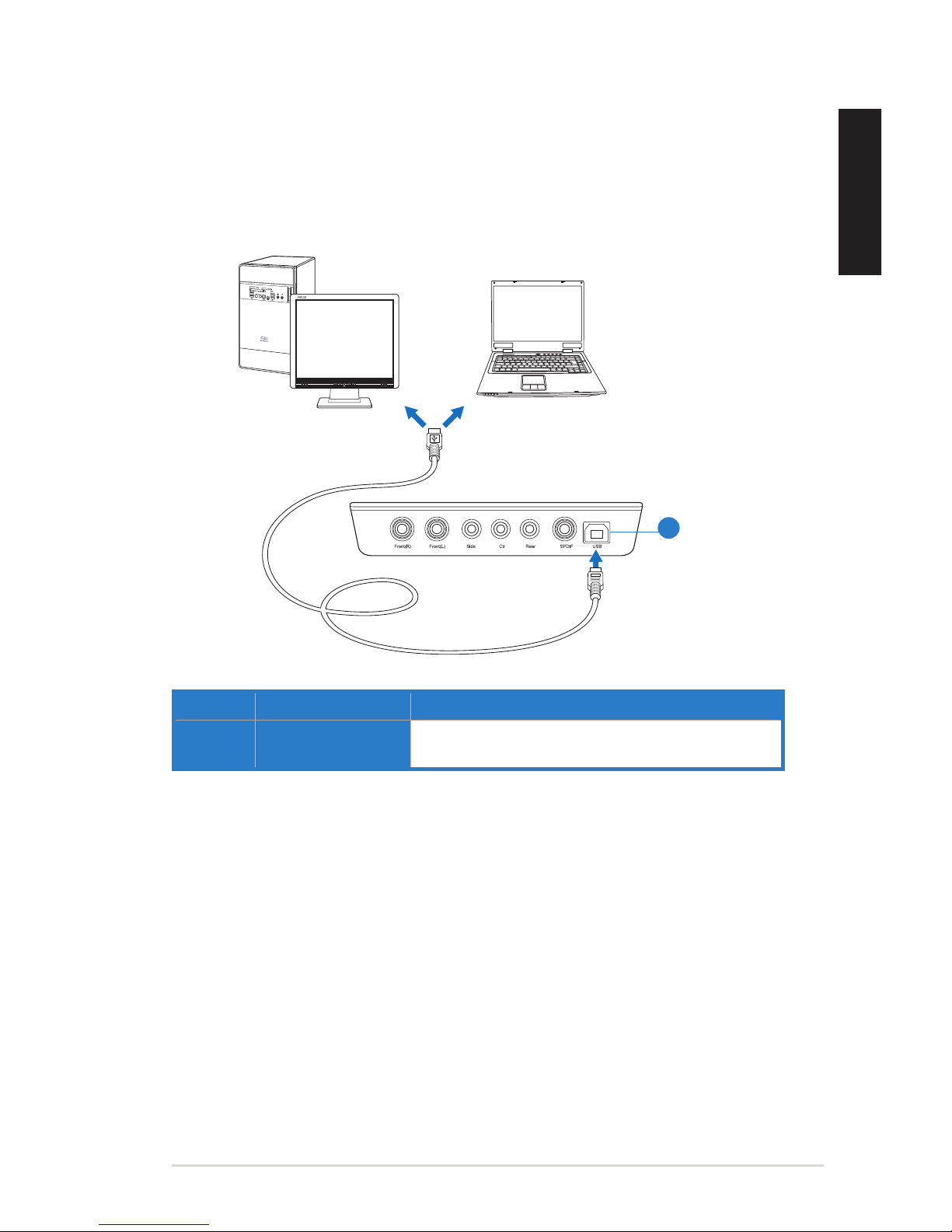

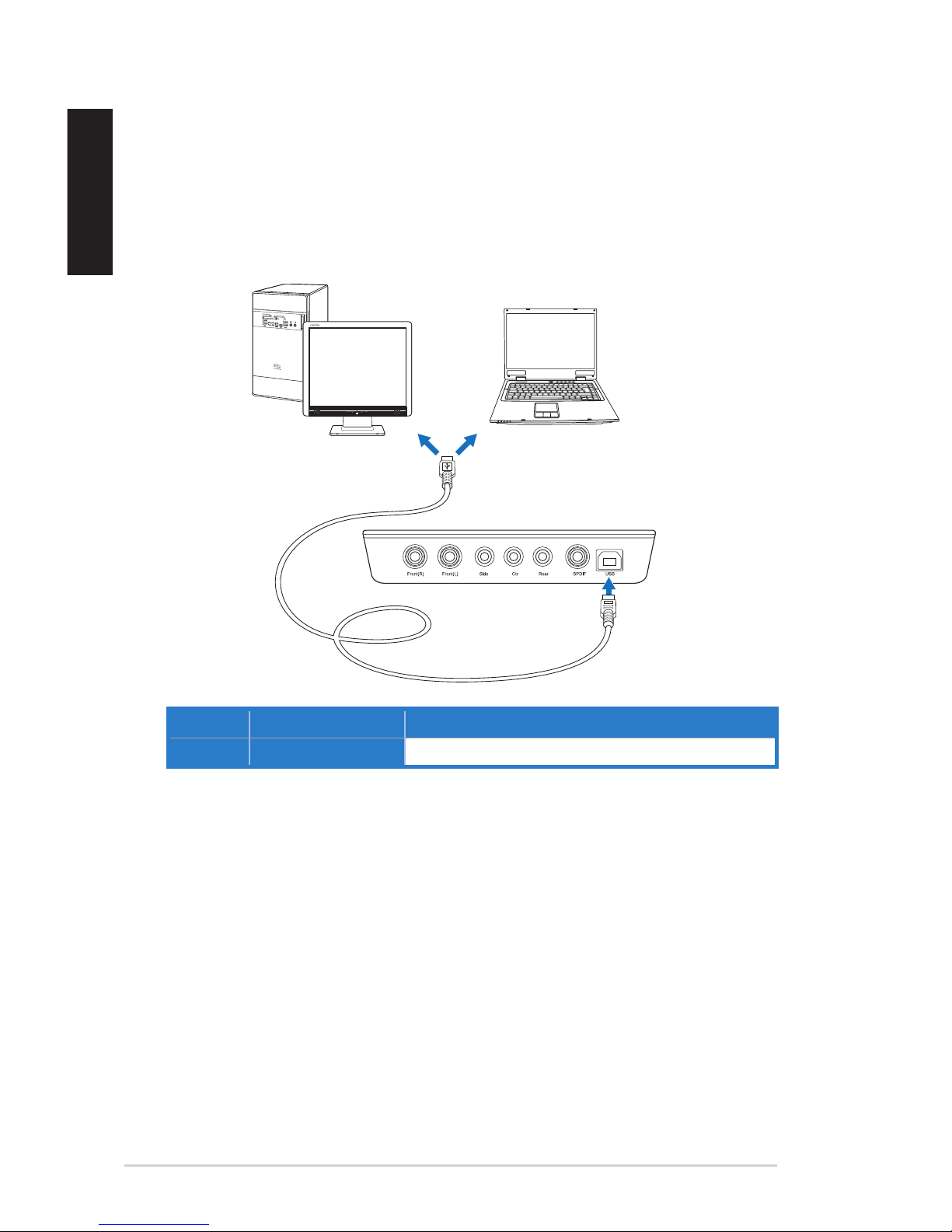

4.1.1 Connecting to a USB 2.0 port on your computer
No Item Description
1 USB Port Connects to your computer using a USB Type B-A
lead.
1

8ASUS Xonar U7 Quick Start Guide
English
AVR
S/PDIF

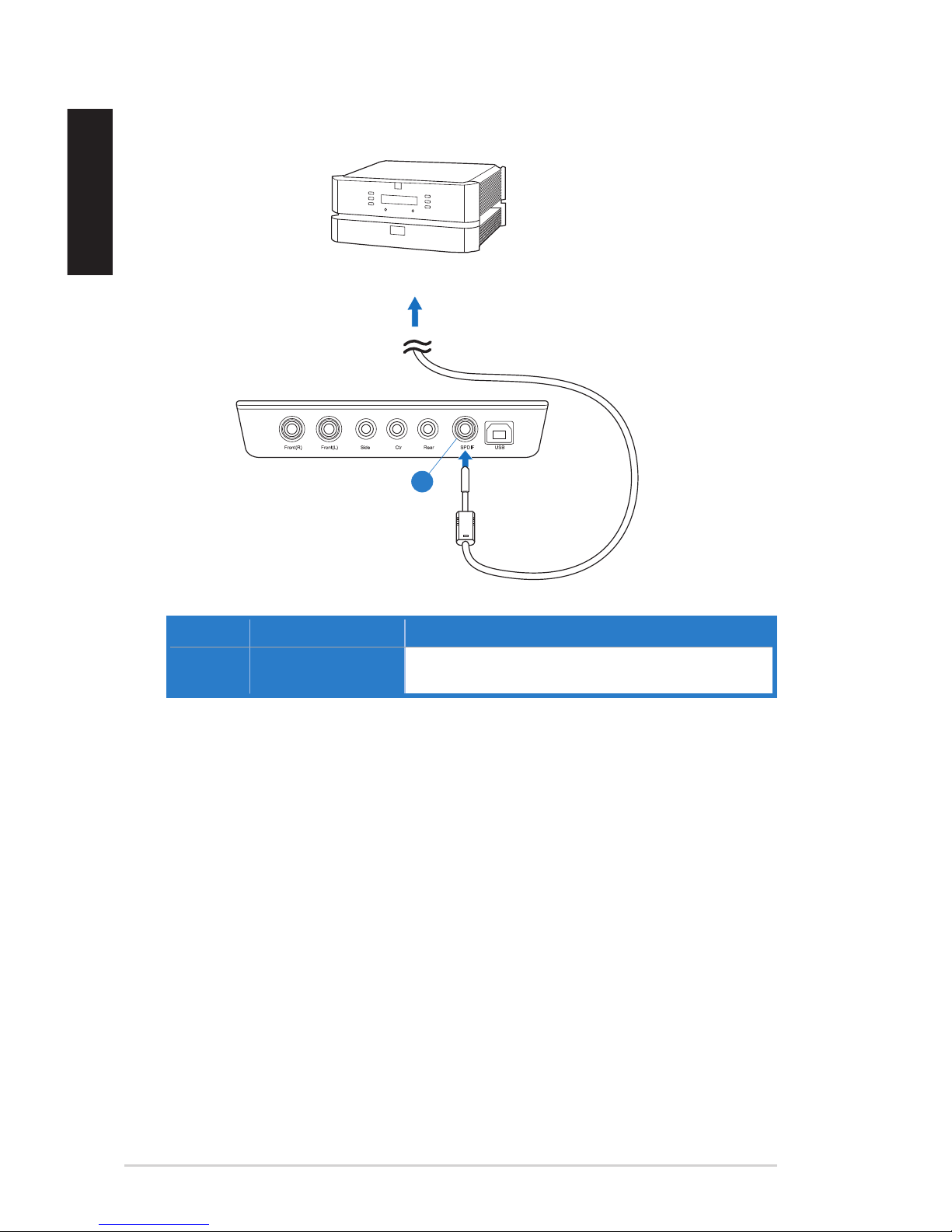

4.1.2 Connecting digital audio systems
1
No Item Description
1 S/PDIF Out port Connect an AVR (Audio/Video Receiver) to this
S/PDIF output port.

9
ASUS Xonar U7 Quick Start Guide
English
HP Out Mic In/Line In
4.1.3 Connecting microphone / Line-In
1
No Item Description
1 Microphone In /
Line In port

port for voice communication, recording, or karaoke.
Connect the 3.5mm plug of the CD/MP3 Player or any
other Line level analog audio sources into this Line-In
port for sound recording.
OR

10 ASUS Xonar U7 Quick Start Guide
English
HP Out Mic In/Line In
4.2 Output connection
4.2.1 Connecting Stereo Headphones
1
No Item Description
1 Headphone Out
Port
The Headphone Out port has a built-in high-quality

headphones directly to this port.

11
ASUS Xonar U7 Quick Start Guide
English
No Item Description
1 Front (R) Out port Connects to the front right input port of 5.1 channel
headphones using the RCA cable.
2 Front (L) Out port Connects to the front left input port of 5.1 channel
headphones using the RCA cable.
3 Center/Subwoofer
Out port
Connect the Center/Bass-channel 3.5mm plug of your
5.1 channel headphone into this jack.
4 Rear Surround
Out port
Connects to the rear surround input port of your 5.1
channel headphone.
4.2.2 Connecting 5.1 channel headphones
21 3 4

12 ASUS Xonar U7 Quick Start Guide
English
4.2.3 Connecting analog speaker systems

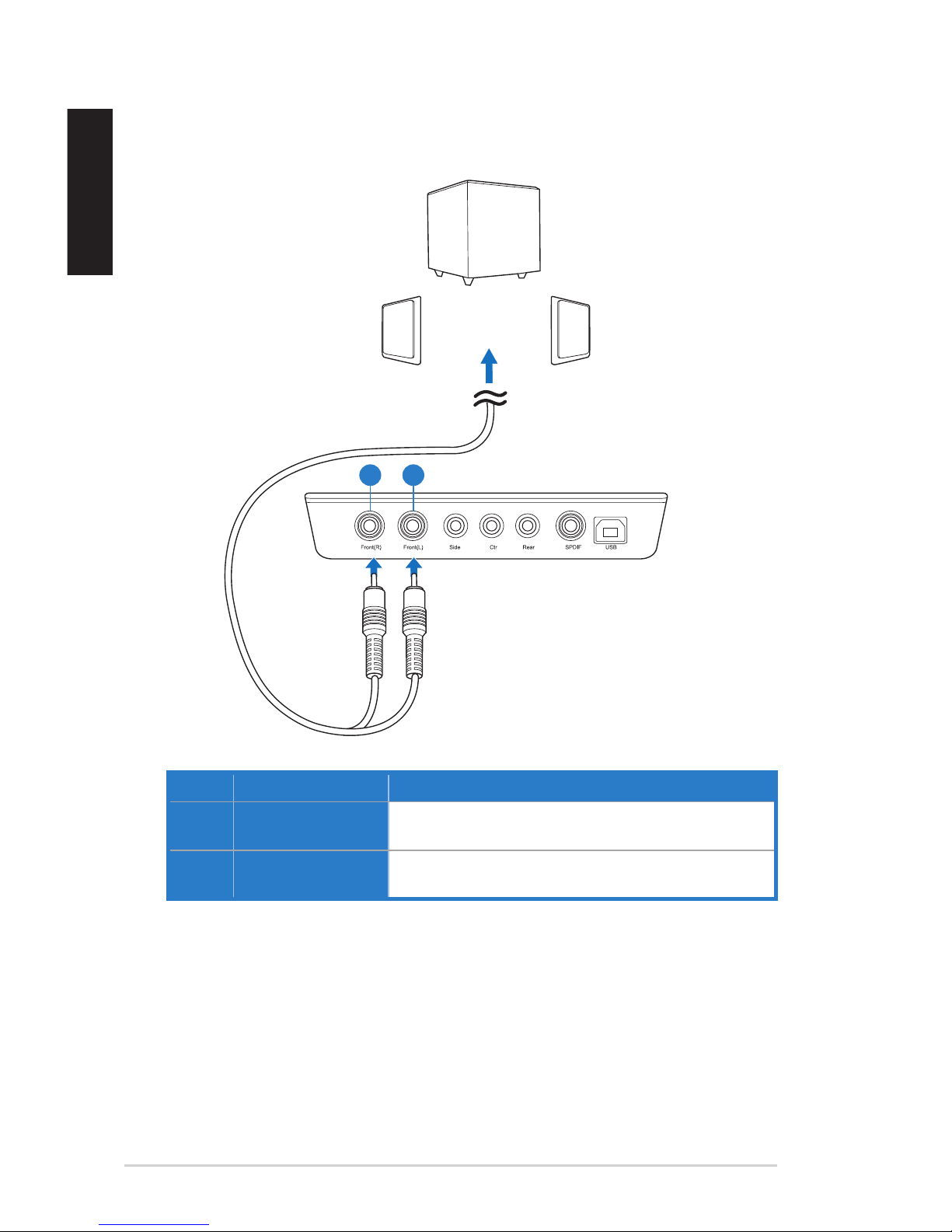

Connecting 2 channel speakers
No Item Description
1 Front (R) Out port Connects to the front right input port of 2 channel
speakers using the RCA cable.
2 Front (L) Out port Connects to the front left input port of 2 channel
speakers using the RCA cable.
1 2

13
ASUS Xonar U7 Quick Start Guide
English

No Item Description

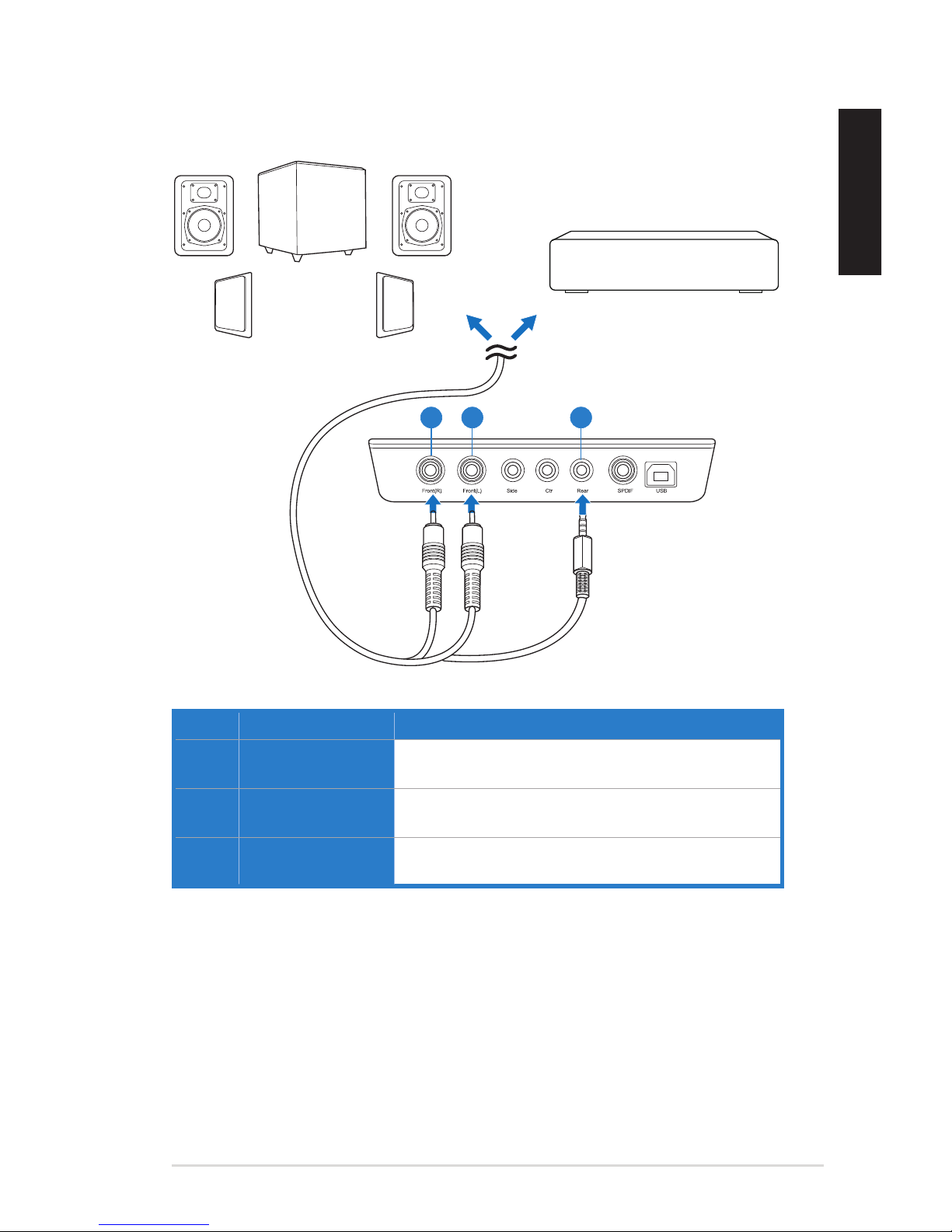

1 Front (R) Out port Connects to the front right input port of 4.1 channel
speakers.
2 Front (L) Out port Connects to the front left input port of 4.1 channel
speakers.
3 Rear Surround Out
port
Connects to the rear surround input port of 4.1 channel
speakers.
Amplifier
OR
21 3

14 ASUS Xonar U7 Quick Start Guide
English
Connecting 5.1 channel speakers
No Item Description
1 Front (R) Out port Connects to the front right input port of 5.1 channel
speakers.
2 Front (L) Out port Connects to the front left input port of 5.1 channel
speakers.
3 Center/Subwoofer
Out port
Connects to the Center and Subwoofer input ports of 5.1
channel speakers.
4 Rear Surround Out
port
Connects to the rear surround input port of 5.1 channel
speakers.
1 2 3 4

15
ASUS Xonar U7 Quick Start Guide
English
Connecting 7.1 channel speakers
No Item Description
1 Front (R) Out port Connects to the front right input port of 7.1 channel
speakers.
2 Front (L) Out port Connects to the front left input port of 7.1 channel
speakers.
3 Side Surround Out
port
Connects to the Left surround and Right surround input
ports of 7.1 channel speakers.
4 Center/Subwoofer
Out port
Connects to the Center/Subwoofer input port of 7.1
channel speakers using the mini-jack cable.
5 Rear Surround Out
port
Connects to the rear surround input port of 7.1 channel
speakers.
1 2 3 4 5

16 Guide de démarrage rapide pour carte son ASUS Xonar U7
Français
1. Introduction
1.1 Contenu de la boîte
       ASUS Xonar U7 contient bien les élémentscontient bien les éléments
suivants :
• Carte son USB ASUS Xonar U7 (7.1 canaux)
• Adaptateur S/PDIF optique TOSLINK x 1
 
• Guide de démarrage rapide x 1
1.2 Pré-requis système
       Xonar U7, assurez-vous que votre ordinateur puisseassurez-vous que votre ordinateur puisse
satisfaire aux critères suivants :
• Ordinateur intégrant un port USB 2.0/1.1 (ou supérieur) disponible pour la
carte son USB
• Microsoft®Windows®XP (32/64bit) / Windows®7 (32/64bit)/ Windows®8
(32/64bit)
• Un processeur Intel®Pentium® 4 1.4GHz ou AMD Athlon 1400 ou supérieur
• Mémoire DRAM supérieure ou égale à 256 Mo
 
 
• Des écouteurs de haute qualité, un décodeur Dolby Digital ou un systèmeDolby Digital ou un systèmeou un système

audio offerte par la carte son

17
Guide de démarrage rapide pour carte son ASUS Xonar U7
Français
2. Matériel
Carte son Xonar U7
Vue avant
4
321
876 9 10 11 12
Vue arrière
Vue de dessous
13

18 Guide de démarrage rapide pour carte son ASUS Xonar U7
Français
N° Élément Description
1 Prise casque Connectez votre casque audio sur ce port.
2

microphone
Connectez le port microphone externe de votre PC

microphone de haute qualité.

Connectez des périphériques analogiques (lecteur
MP3, lecteur CD, etc) ou autres sources audio sur ce
port 3.5mm.
3Contrôle de volume
du microphone

4Indicateur de
sélection de sortie

(casque/enceintes/S/PDIF).
5Sélection de sortie/
Contrôle de volume
Tournez pour ajuster le volume. Appuyez pour
sélectionner la source de sortie audio.
6 Sortie audio avant (D) Pour les haut-parleurs 2.0/4.0/5.1/7.1, se connecte aux
prises audio du haut-parleur avant droit.
7 Sortie audio avant (G) Pour les haut-parleurs 2.0/4.0/5.1/7.1, se connecte aux
prises audio du haut-parleur avant gauche.
8Sortie surround
latérale
Connectez la prise de votre casque 7.1 dédiée au son
surround latéral à ce port.
9Sortie centrale/
caisson de basses
Connectez la prise de votre casque 5.1/7.1 dédiée au
son surround latéral / caisson de basses à ce port.
10 Port de sortie arrière

systèmes de haut-parleurs analogiques alimentés
4/5.1/7.1
11 Sortie S/PDIF
Port de sortie numérique. Se connecte à un décodeur
numérique externe, un home cinéma, un système de
haut-parleurs numériques ou un récepteur pour la

les technologies PCM, Dolby Digital, DTS, WMA-

systèmes de haut-parleurs analogiques alimentés
4/5.1/7.1.
12 Port USB 
13 Interrupteur USB
Audio 1.0/2.0
Sélection de connexion USB Audio 2.0 ou USB Audio

Audio 2.0 pour les ordinateurs MAC (Apple).

possède les limitations suivantes :
• Ne prend en charge que les fonctions de lecture.
 

bits.

19
Guide de démarrage rapide pour carte son ASUS Xonar U7
Français
3. Installation du pilote de la carte son
3.1 Installer le pilote de la carte Xonar U7
Une fois la carte son USB Xonar U7 installée sur votre ordinateur, vous devrez
installer le pilote permettant à la carte son de fonctionner sous un système

La version et le contenu du CD de support peuvent changer sans avertissement
préalable.
Pour installer le pilote audio de la carte son :
           


setup.exe contenu dans le CD de support.
2. Cliquez sur Ordinateur
 setup.exe.
              Lisez et acceptez
le  avant de continuer.
5. Redémarrez votre ordinateur.
3.2 Désinstaller ou réinstaller le pilote
3.2.1 Désinstaller le pilote
Pour désinstaller le pilote de la carte son U7 :
1. Dans le Bureau de Windows®, cliquez sur Démarrer > Panneau de
>Programmes et fonctionnalités.
2. Faites un clic droit sur le pilote à supprimer, puis cliquez Supprimer.
 Remove
(Supprimer).
4. Redémarrez votre ordinateur.
3.2.2 Réinstaller le pilote
Pour réinstaller le pilote de la carte son :
 
 

20 Guide de démarrage rapide pour carte son ASUS Xonar U7
Français
4. Connexion de haut-parleurs et de
périphériques
 
 
USB
OR
NB
PC
N° Élément Description
1 Port USB 
