Asus XONAR ESSENCE STX - Sound Card - 192 kHz User manual

1
ASUS Xonar Essence STX Quick Start Guide
English
Xonar Essence STX
Audio card
Quick Start Guide

2ASUS Xonar Essence STX Quick Start Guide
English
1. Package contents
Check your ASUS Xonar Essence STX audio card package for the following items:
• ASUS Xonar Essence STX PCI Express audio card
• 3.5mm-to-RCA cable x1
• 3.5mm-to-6.3mm adapter x1
• S/PDIF TOSLINK optical adapter x1
• Support CD
• Quick Start Guide
2. System requirements
To ensure a successful installation of the Xonar Essence STX card, your computer
must meet the following requirements:
• One PCI Express 1.0 (or higher) compatible slot for the audio card
• Microsoft®Windows®Vista (32/64bit) / XP (32/64bit) / MCE2005
• Intel®Pentium® 4 1.4 GHz or AMD® Athlon 1400 CPU or faster CPU
• 256 MB (or above) DRAM system memory
• 60 MB available HDD space for driver installation package
• CD-ROM drive (or DVD-ROM drive ) for software installation
• High-quality headphones, powered analog speakers, or a Dolby Digital
decoder, to enjoy the ultra-high delity sound of the card
3. Hardware introduction

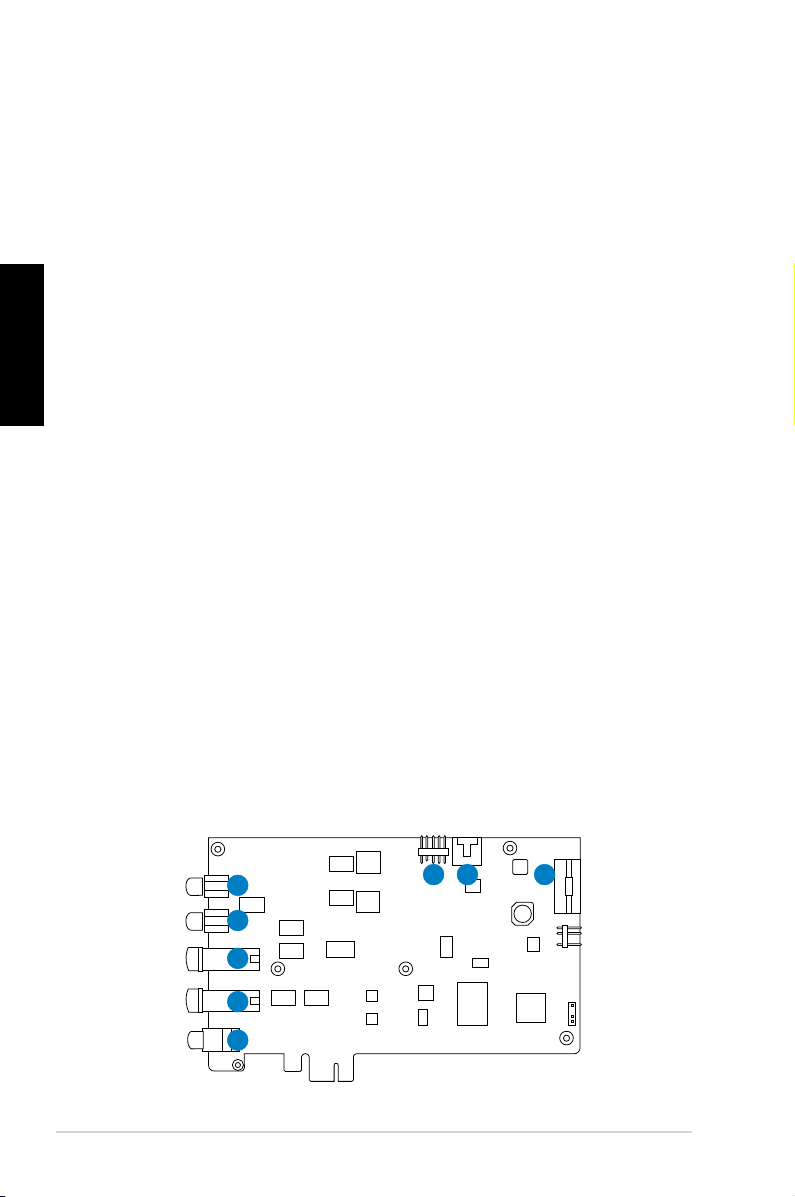

3.1 Xonar Essence STX card layout
1
2
3
4
5
67 8

3
ASUS Xonar Essence STX Quick Start Guide
English
No Item Description
1 Front Right Out port Connect the Right audio cable (red) from your 2/2.1 channel
speakers to this port. For multi-channel speaker systems,
connects to the Front Right In port on the powered speakers.
2 Front Left Out port Connect the Left audio cable (white) from your 2/2.1 channel
speakers to this port. For multi-channel speaker systems,
connects to the Front Left In port on the powered speakers.
3 Headphone Out port Connect your headphones to this port.
Note:
- DO NOT connect your speakers to the headphone out port.
The possible high driving power may cause damage to your
speakers.
- To prevent damage to your headphone, before the
connection, adjust the headphone impedance settings in the
Xonar Essence STX Audio Center to match your headphone
impedance.
4 Microphone In port Connect your external PC microphone to this port for voice
input. Built-in high-quality Microphone pre-amplier.
4 Line In port Connect analog devices like MP3 players, CD players,
music synthesizers and other line-level sound sources to
this 6.3mm port for audio recording or processing. (Through
Ultra-high delity 118dB SNR A-D converter)
5 S/PDIF Out port Coaxial and optical TOSLINK combo digital output port.
Connects to external digital decoder or digital speaker
systems, Home Theater systems, AV receivers for outputting
digital audio including PCM, Dolby Digital, DTS, WMA-Pro,
etc.
6 Front panel audio
header Connect one end of the front panel audio cable to the front
panel audio header on the Xonar Essence STX card, with
the other end to the chassis-mounted front panel audio I/O
module.
7 Aux Input Header Usually connects to the Analog Audio output of TV tuner card
or other sound source inside your PC system. (To monitor
your TV tuner card’s audio from this Aux-In, you must enable
the “monitor” function for Aux-In in the Xonar Essence STX
Audio Center‘s recording mixer.)
8 Power connector Connects to the power cable of your power supply unit.

4ASUS Xonar Essence STX Quick Start Guide
English
3.2 Card installation
Before you proceed with the following installation steps, it’s recommended that
you disable your onboard audio device in your BIOS settings, or uninstall any
other audio cards on your PC. (For BIOS setting or uninstallation of other sound
cards, refer to the user manuals of your motherboard and audio card)
Installing the Xonar Essence STX card
1. Power OFF the computer, the monitor, and
all other peripheral devices connected to
your computer.
2. Unplug the computer power cord from your
computer and power outlet.
3. Touch the metal back or side panel of the
computer to avoid static electricity.
4. Remove the chassis cover.
5. Remove the metal bracket from an available PCI Express x1 slot for the
Xonar Essence STX audio card.
6. Carefully insert the audio card into the PCI Express x1 slot. Ensure the audio
card sits properly in place.
7. Secure the audio card with screws and the metal bracket.
8. Connect the 4-pin power cable of your power supply unit to the power
connector of the audio card.
9. Put back the chassis cover.
10. Reconnect all cables.
11. Plug the power cord to the computer and to a power outlet.
12. Power ON the computer.
The PCI Express high-quality audio card requires additional power from your
computer. If the power cable is not connected properly, the audio card will not
work at all.
4. Driver installation
Installing the Xonar Essence STX card driver
1. After you have installed the Xonar Essence STX card, turn on your computer.
Windows®automatically detects the audio card and searches for device
drivers. When prompted for the drivers, click Cancel.
2. Insert the support CD into the optical drive. If Autorun is enabled in your
system, the setup starts automatically. If not, run setup.exe from your
support CD.
3. Follow the onscreen instructions to nish the installation.
The version and content of the support CD are subject to change without notice.
2

5
ASUS Xonar Essence STX - Guide de démarrage rapide
Français
Xonar Essence STX
Carte son
Guide de démarrage
rapide

6ASUS Xonar Essence STX - Guide de démarrage rapide
Français
1. Contenu de la boîte
Vériez que la boîte de votre carte son ASUS Xonar Essence STX contient bien les
éléments suivants :
• Carte son PCI-E ASUS Xonar Essence STX
• Câble RCA-vers-jack 3.5mm x1
• Adaptateur 3.5mm-vers-6.3mm x1
• Adaptateur S/PDIF TOSLINK optique x1
• CD de support
• Guide de démarrage rapide
2. Pré-requis système
Avant d’installer la carte son Xonar Essence STX, assurez-vous que votre
ordinateur puisse satisfaire aux critères suivants :
• Un slot PCI Express 1.0 (ou supérieur) pour la carte son
• Microsoft®Windows®Vista (32/64bits) / XP (32/64bits) / MCE2005
• Un processeur Intel®Pentium® 4 1.4GHz ou AMD Athlon 1400 ou supérieur
• Mémoire DRAM de 256 Mo (ou plus)
• 60 Mo d’espace disque disponible pour l’installation des pilotes
• Un lecteur de CD-ROM (ou DVD-ROM) pour l’installation des logiciels
• Des écouteurs de haute qualité, des haut-parleurs analogiques alimentés, ou
un décodeur Dolby Digital pour proter pleinement de la qualité audio délivrée
par la carte son
3. Introduction au matériel
3.1 Layout de la carte Xonar Essence STX
1
2
3
4
5
67 8

7
ASUS Xonar Essence STX - Guide de démarrage rapide
Français
N° Élément Description
1 Port de sortie de
signal avant droit Connectez le câble audio droit (rouge) de votre système de
haut-parleurs 2/2.1 sur ce port. Pour les système de haut-
parleurs multi-canaux, se connecte au port d’entrée de signal
avant droit.
2 Port de sortie de
signal avant gauche Connectez le câble audio gauche (blanc) de votre système
de haut-parleurs 2/2.1 sur ce port. Pour les système de haut-
parleurs multi-canaux, se connecte au port d’entrée de signal
avant gauche.
3 Port de sortie casque Connectez vos écouteurs sur ce port.
Note :
- NE PAS connecter de haut-parleurs sur ce port. Le faire
peut endommager vos haut-parleurs.
- Pour éviter d’endommager vos écouteurs, avant toute
connexion, ajustez les paramètres d’impédance des
écouteurs à partir de l’utilitaire audio Xonar Essence STX
Audio Center.
4Port d’entrée
microphone Connectez le port microphone externe de votre PC sur ce
jack 3.5mm. Intègre un préamplicateur de microphone de
haute qualité.
4Port d’entrée audio Connectez des périphériques analogiques (lecteur MP3,
lecteur CD, etc) ou autres sources audio sur ce jack 3.5mm.
(Via un convertisseur numérique-analogique aec un rapport
signal / bruit de 118 dB)
5 Port de sortie S/PDIF Port de sortie numérique TOSLINK (Optique + Coaxial).
Se connecte à un décodeur numérique externe, un home
cinéma, un système de haut-parleurs numériques ou un
récepteur pour la transmission d’un signal audio numérique
supportant les technologies PCM, Dolby Digital, DTS, WMA-
Pro, etc.
6 En-tête audio pour
panneau avant Connectez une extrémité du câble audio du panneau avant
de votre PC à l’en-tête audio pour panneau avant de la carte
Xonar Essence STX, puis l’autre extrémité au module d’E/S
du panneau avant du châssis.
7En-tête d’entrée
auxiliaire Se connecte généralement au port de sortie audio
analogique d’une carte tuner TV ou tout autre source audio
interne du PC. (Pour surveiller les signaux audio de votre
carte tuner TV depuis ce port, vous devrez activer la fonction
de surveillance du port “Aux-In” à partir de l’utilitaire audio
Xonar Essence STX Audio Center.)
8 Connecteur
d’alimentation
Se connecte à l’un des câbles du bloc d’alimentation.

8ASUS Xonar Essence STX - Guide de démarrage rapide
Français

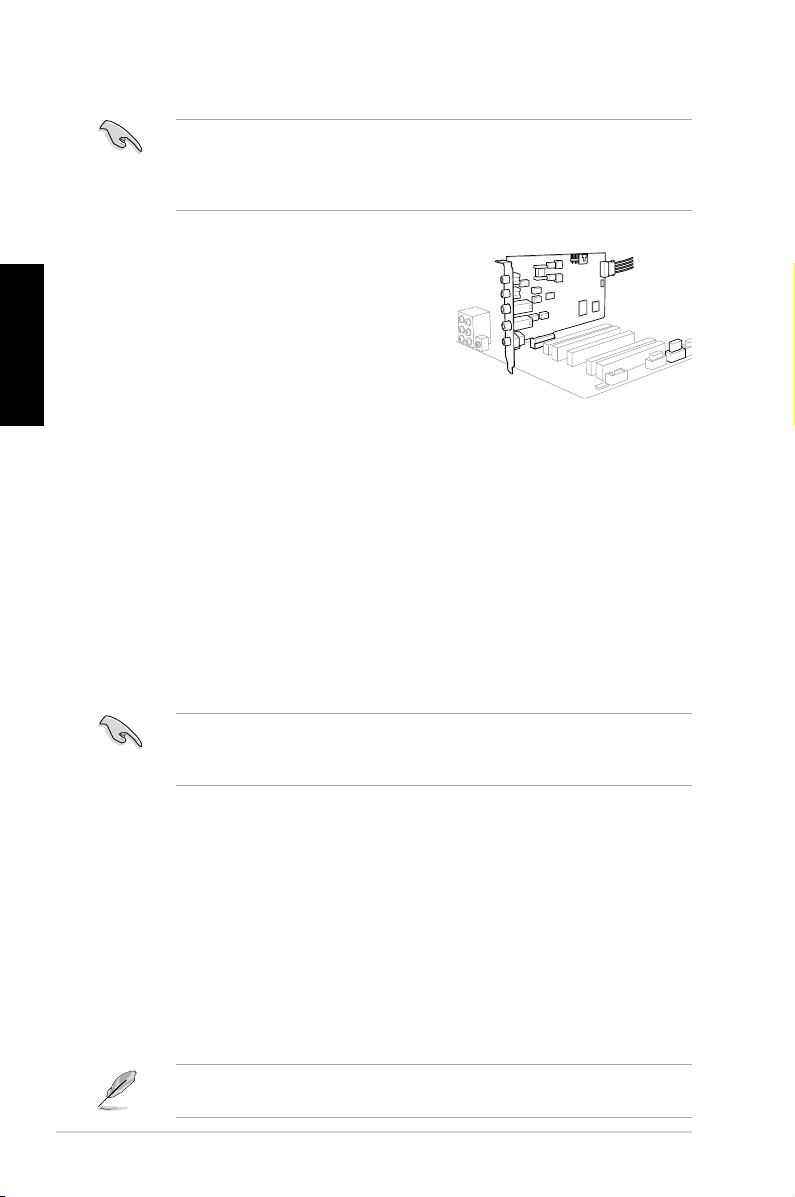

3.2 Installation de la carte
Avant de continuer, il est recommandé de désactiver le chipset audio embarqué
dans le BIOS ou de désinstaller les autres cartes audio de votre système. (Pour
les options du BIOS ou la désinstallation d’autres cartes son, référez-vous aux
manuels d’utilisation de la carte mère et de la carte audio)
Installer la carte son Xonar Essence STX
1. Éteignez l’ordinateur, le moniteur et tous
les périphériques connectés au PC.
2. Débranchez le cordon d’alimentation de
l’ordinateur et de la prise électrique.
3. Touchez l’arrière métallique ou le panneau
latéral du châssis de l’ordinateur pour vous
décharger de l’électricité statique.
4. Retirez le panneau latéral du châssis.
5. Retirez les caches métalliques d’un slot PCI Express x1 pour pouvoir installer
la carte Xonar Essence STX.
6. Insérez délicatement la carte son sur le slot PCI Express x1. Assurez-vous
que la carte est bien en place.
7. Sécurisez la carte à l’aide de vis ou des caches métalliques.
8. Connectez un câble d’alimentation ATX 4 broches au connecteur
d’alimentation de la carte.
9. Replacez le panneau latéral du châssis.
10. Reconnectez tous les câbles.
11. Reliez le cordon d’alimentation à l’ordinateur et à une prise électrique.
12. Allumez l’ordinateur.
La carte son PCI Express nécessite d’être alimentée pour pouvoir fonctionner
correctement. Assurez-vous d’avoir relié un câble d’alimentation à la carte avant
de l’utiliser.
4. Installation du pilote
Installer le pilote de la carte Xonar Essence STX
1. Une fois la carte son installée, allumez votre PC. Windows®détectera
automatiquement la carte HDAV et lancera la recherche du pilote approprié.
Lorsque la fenêtre d’installation du pilote apparaît, cliquez sur Annuler.
2. Insérez le CD de support dans votre lecteur optique. Si l’Exécution
automatique est activée, le processus de conguration démarre
automatiquement. Si ce n’est pas le cas, cliquez sur le chier setup.exe
contenu dans le CD de support.
3. Suivez les instructions à l’écran pour terminer l’installation.
La version et le contenu du CD de support peuvent être modiés sans avis
préalable.
2

9
ASUS Xonar Essence STX Schnellstartanleitung
Deutsch
Xonar Essence STX
Audio-Karte
Schnellstartanleitung

10 ASUS Xonar Essence STX Schnellstartanleitung
Deutsch
1. Verpackungsinhalt
Überprüfen Sie Ihre ASUS Xonar Essence STX-Verpackung auf folgenden Inhalt:
• ASUS Xonar Essence STX PCI Express-Audio-Karte
• 1x 3,5mm-auf-RCA-Kabel
• 1x 3,5mm-auf-6,3mm Adapter
• 1x S/PDIF TOSLINK optischer Adapter
• Support-CD
• Schnellstartanleitung
2. Systemanforderungen
Um eine erfolgreiche Installation der Xonar Essence STX-Karte sicherzustellen,
muss Ihr Computer folgende Anforderungen erfüllen:
• Ein PCI Express 1.0 (oder höher) -kompatibler Steckplatz für die Audio-Karte
• Microsoft®Windows®Vista (32/64Bit) / XP (32/64Bit) / MCE2005
• Intel®Pentium® 4 1,4 GHz oder AMD® Athlon 1400-Prozessor oder höher
• 256 MB (oder mehr) DRAM-Systemspeicher
• 60 MB freier Festplattenspeicher für die Treiberinstallation
• CD-ROM-Laufwerk (oder DVD-ROM-Laufwerk) für die Software-Installation
• Hochwertige Kopfhörer, aktive Analoglautsprecher oder ein Dolby Digital-
Decoder, um den HiFi-Sound der Karte zu genießen
3. Hardware-Erklärung

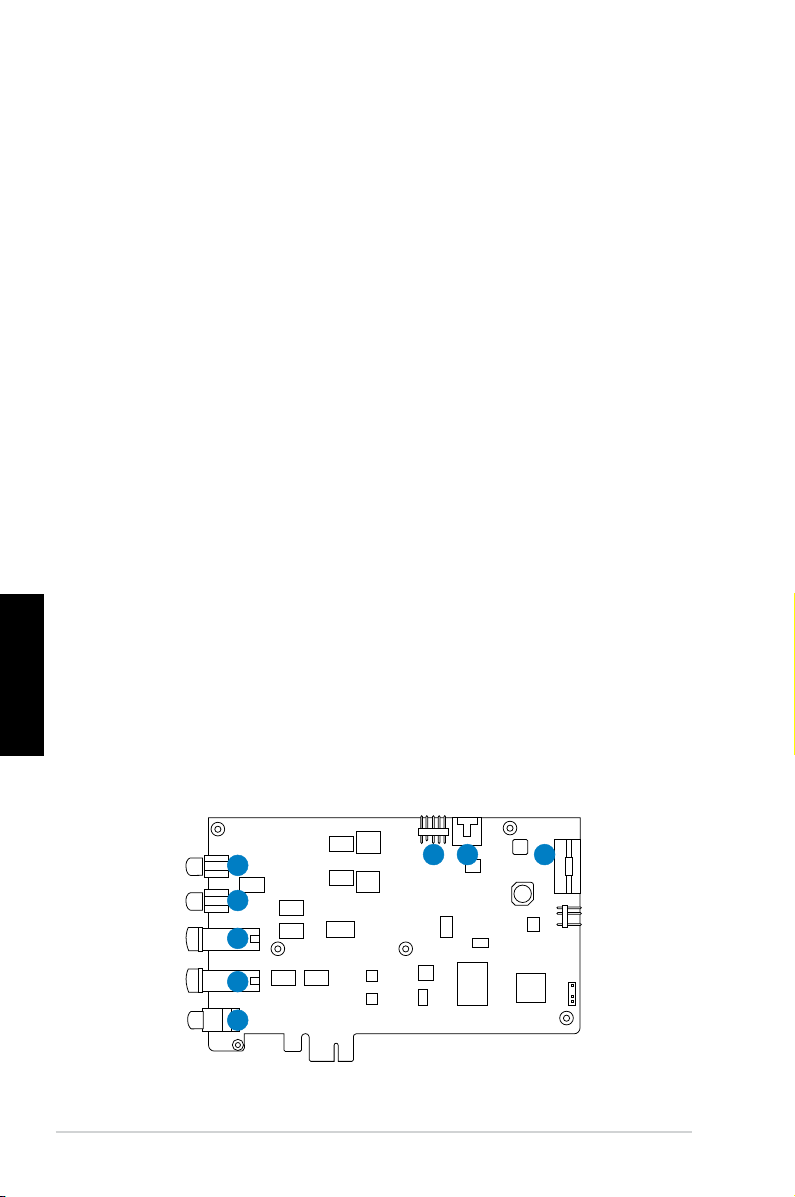

3.1 Xonar Essence STX-Kartenansicht
1
2
3
4
5
67 8

11
ASUS Xonar Essence STX Schnellstartanleitung
Deutsch
Nr. Element Beschreibung
1 Front-Rechts-
Ausgang Verbinden Sie das rechte Audio-Kabel (rot) Ihrer
2/2.1-Kanallautsprecher mit diesen Anschluss. Bei
Mehrkanalsystemen verbinden Sie diesen Ausgang mit
den rechten Frontlautsprecheranschluss der aktiven
Lauftsprechers.
2 Front-Links-Ausgang Verbinden Sie das linke Audio-Kabel (weiss) Ihrer
2/2.1-Kanallautsprecher mit diesen Anschluss. Bei
Mehrkanalsystemen verbinden Sie diesen Ausgang
mit den linken Frontlautsprecheranschluss der aktiven
Lauftsprechers.
3 Kopfhörerausgang Schließen Sie den Kopfhörer an diesem Anschluss an.
Hinweis:
- Schließen Sie NICHT ihre Lautsprecher an diesem
Anschluss an. Die möglicherweise höhere Leistung könnte
Ihre Lautsprecher beschädigen.
- Um eine Beschädigung Ihrer Kopfhörer zu vermeiden,
stellen Sie die Kopfhörerimpedanz im Xonar Essence STX-
Audio-Center entsprechend der Ihrer Kopfhörer ein.
4 Mikrofoneingang Schließen Sie Ihr externes PC-Mikrofon zur Spracheingabe
an diesem Anschluss an. Eingebauter Mikrofonvorverstärker.
4 Line In-Port Anschluss für analoge Geräte, z.B. MP3-Player, CD-Player,
Musiksynthesizer und andere Line-Tonwiedergabegeräte, um
Tonaufnahmen oder Tonberechnung durchzuführen. (Über
Ultra HiFi 118dB SNR A-D-Konverter)
5 S/PDIF-Ausgang Koaxialer und optischer TOSLINK-Combo-Digitalausgang.
für den Anschluss von externen digitalen Decodern oder
digitalen Lautsprechersystemen, Heimkinoanlagen,
AV-Receivern für die Ausgabe von digitalen Audio,
eingeschlossen PCM, Dolby Digital, DTS, WMA-Pro, usw.
6 Frontpanel-Blenden-
Anschluss Verbinden Sie ein Ende des Frontpanel-Audio-Kabels
mit dem Anschluss für die Blende auf der Xonar Essence
STX-Karte und das andere Ende mit dem am Gehäuse
befestigten Frontblenden E/A-Modul.
7 Aux-
Eingangsanschluss Normalerweise der Anschluss für den analogen Tonausgang
der TV-Tunerkarte oder anderen Tonausgabegeräten in
Ihrem PC-System. (Um den Ton Ihrer TV-Tunerkarte von
diesem Anschluss zu überwachen, müssen Sie für Aux-In
die Funktion „Überwachen“ im Xonar Essence STX Audio
Center-Aufnahme-Mixer aktivieren.)
8 Stromversorgungs-
anschluss Anschluss des Stromversorgungskabels Ihres Netzteils.

12 ASUS Xonar Essence STX Schnellstartanleitung
Deutsch
4. Treiberinstallation
Installieren der Xonar Essence STX-Kartentreiber
1. Nachdem Sie die Xonar Essence STX-Karte installiert haben, schalten Sie
Ihren Computer ein. Windows®erkennt die Audio-Karte automatisch und
sucht nach den Gerätetreibern. Wenn Sie nach den Treibern gefragt werden,
klicken Sie auf Abbrechen.
2. Legen Sie die Support-CD in das optische Laufwerk. Wenn Autorun in Ihren
Computer aktiviert ist, startet die Installation automatisch, wenn nicht, dann
führen Sie auf der Support-CD die Datei setup.exe aus.
3. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen.
Die Version und der Inhalt der Support-CD können ohne vorherige Ankündigung
geändert werden.
3.2 Karte installieren
Bevor Siemit den folgenden Installationsschritten fortfahren, empfehlen
wir Ihnen, dass Sie Ihr Onboard-Audio-Gerät in den BIOS-Einstellungen
deaktivieren oder jede andere Audio-Karte in Ihrem PC deinstallieren. (Für die
BIOS-Einstellungen oder die Deinstallation anderer Audio-Karten beziehen Sie
sich bitte auf die Benutzerhandbücher des Motherboards oder der Audio-Karte)
Installieren der Xonar Essence STX-Karte
1. Schalten Sie den Computer, den
Monitor und alle anderen am Computer
angeschlossenen Peripheriegeräte aus.
2. Ziehen Sie das Netzkabel des Computers
aus der Steckdose heraus.
3. Berühren Sie das Metallgehäuse oder den
Metallrahmen, um statische Auadungen zu vermeiden.
4. Entfernen Sie die Gehäuseabdeckung.
5. Entfernen Sie die Metallklemme von einem freien PCI Express x1-Steckplatz
für die Xonar Essence STX-Audio-Karte.
6. Stecken Sie die Karte vorsichtig in den PCI Express x1-Steckplatz.
Vergewissern Sie sich, dass die karte richtig im Steckplatz eingesteckt ist.
7. Sichern Sie die Karte mit Schrauben und der Metallklemme.
8. Verbinden Sie das 4-polige Stromversorgungskabel des netzteils mit dem
Stromanschluss der Audio-Karte.
9. Bringen Sie die Gehäuseabdeckung wieder an.
10. Schließen Sie alle Kabel wieder an.
11. Stecken Sie das Netzkabel in eine Steckdose.
12. Schalten Sie den Computer wieder ein.
Die hochwertige PCI Express-Audio-Karte erfordert eine zusätzliche
Stromversorgung vom Computer. Wenn das Stromversorgungskabel nicht
angeschlossen wurde, arbeitet die Karte NICHT.
2

13
ASUS Xonar Essence STX - Guida Rapida
Italiano
Xonar Essence STX
Scheda Audio
Guida Rapida

14 ASUS Xonar Essence STX - Guida Rapida
Italiano
1. Contenuto della Confezione
Controllare che nella confezione della scheda audioASUS Xonar Essence STX siano
contenuti i seguenti articoli:
• Scheda Audio ASUS Xonar Essence STX PCI Express
• 1 x cavo da 3.5mm/RCA
• 1 x adattattore da 3.5mm/6.3mm
• 1 x adattatore ottico TOSLINK S/PDIF
• CD di Supporto
• Guida Rapida
2. Requisiti di Sistema
Per garantire una corretta installazione della scheda Xonar Essence STX, il computer
deve soddisfare i seguenti requisiti:
• Uno slot compatibile PCI Express 1.0 (o superiore) per la scheda audio.
• Microsoft®Windows®Vista (32/64bit) / XP (32/64bit) / MCE2005.
• CPU Intel®Pentium® 4 1.4 GHz o AMD® Athlon 1400 o più potente.
• Memoria di sistema DRAM da 256 MB (o superiore).
• Spazio libero su HDD da 60 MB per il pacchetto installazione driver.
• Drive CD-ROM (o DVD-ROM ) per installazione software.
• Cufe di alta qualità,altoparlanti analogici attivi, o decodicatore Dolby Digital,
per una riproduzione audio ad altissima fedeltà.
3. Descrizione Hardware

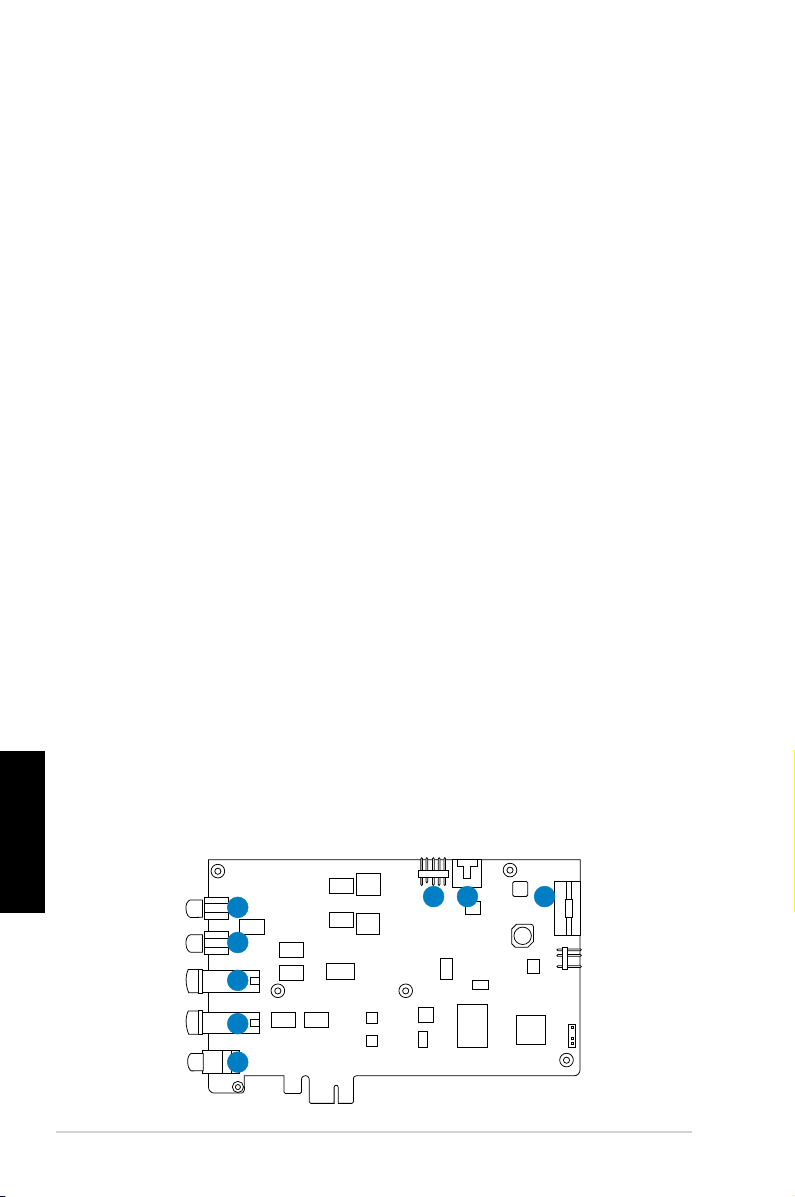

3.1 Layout Scheda Xonar Essence STX
1
2
3
4
5
67 8

15
ASUS Xonar Essence STX - Guida Rapida
Italiano
No Elemento Descrizione
1 Porta Uscita Destra Collegare a questa porta il cavo audio di destra (rosso),
proveniente dagli altoparlanti a 2/2.1 canali. In sistemi
multicanale, questa porta permette la connessione alla porta
d’ ingresso di destra sugli altoparlanti attivi.
2 Porta Uscita Sinistra Collegare a questa porta il cavo audio di sinistra (bianco),
proveniente dagli altoparlanti a 2/2.1 canali. In sistemi
multicanale, questa porta permette la connessione alla porta
d’ ingresso di sinistra sugli altoparlanti attivi.
3Porta Uscita Cufe Collegare le cufe a questa porta.
Nota:
- NON collegare gli altoparlanti alla porta uscita cufe, poichè
l’ elevata tensione potrebbe danneggiarli.
- Per evitare danni alle cufe, prima della connessione, regolare
le impostazioni di impedenza nel Centro Audio Xonar Essence
STX Audio, in modo che i valori corrispondano con l’ impedenza
delle cufe utilizzate.
4 Porta Ingresso
Microfono Collegare il microfono del PC esterno a questa porta.
Pre-amplicatore integrato di alta qualità per microfono.
4Porta Linea d’
ingresso Collegare dispositivi analogici, come lettori MP3, lettori di CD,
sintetizzatori musicali e altre sorgenti audio a livello di linea a
questa porta da 6.3mm per registrazioni o elaborazioni audio
(tramite convertitore Ultra-high delity 118dB SNR A-D).
5 Porta Uscita S/PDIF Porta uscita digitale combo coassiale e ottica TOSLINK. Collega
ad un decodicatore digitale esterno o a sistemi di altoparlanti
digitali, sistemi Home Theater, ricevitori AV per l’ uscita audio
digitale, fra cui PCM, Dolby Digital, DTS, WMA-Pro, ecc.
6 Header audio pannello
frontale Collegare un’ estremità del cavo audio del pannello frontale
all’ header audio del pannello frontale sulla scheda Xonar
Essence STX, con l’ altra estremità collegata al modulo audio
del pannello frontale montato sul telaio.
7 Header Input Aux Di solito, collega all’ uscita Audio Analogica della scheda
di sintonizzazione TV o ad altra sorgente audio all’ interno
del sistema del PC (Per monitorare l’ audio della scheda di
sintonizzazione TV dall’ ingresso Audio, si deve attivare la
funzione “monitor” per Aux-In nel mixer da registrazione del
Centro Audio Xonar Essence STX).
8 Connettore Alimentaz. Collega all’ unità di alimentazione mediante l’ apposito cavo.

16 ASUS Xonar Essence STX - Guida Rapida
Italiano
4. Installazione Driver
Installazione driver della scheda Xonar Essence STX
1. Dopo aver installato la scheda Xonar Essence STX, accendere il computer.
Windows®rileva automaticamente la scheda audio ed inizia la ricerca dei driver
del dispositivo. Alla richiesta dei driver, cliccare Cancel (Annulla).
2. Inserire il CD di supporto nell’ unità ottica.Se nel sistema è attivata la funzione
di esecuzione automatica, l’ installazione ha inizio automaticamente. In caso
contrario, eseguire setup.exe dal CD di supporto.
3. Seguire le istruzioni sullo schermo per completare l’ installazione.
La versione e il contenuto del CD di supporto sono soggetti a variazioni senza
obbligo di preavviso.
3.2 Installazione della Scheda
Prima di iniziare l’ installazione, si consiglia di disattivare il dispositivo audio sulla
scheda madre, nelle impostazioni del BIOS, o di disinstallare tutte le altre schede
audio sul PC (Per le impostazioni del BIOS o la disinstallazione di altre schede
audio, consultare il manuale utente della scheda madre e della scheda audio).
Procedura di Installazione della Scheda Xonar Essence STX
1. SPEGNERE computer, monitor e tutte le
altre periferiche collegate al computer.
2. Disinserire il cavo di alimentazione del
computer dal computer e dalla presa di
corrente.
3. Toccare il pannello laterale o posteriore in
metallo del computer per evitare elettricità
statica.
4. Rimuovere la copertura del telaio.
5. Rimuovere la staffa metallica da uno slot libero PCI Express per la scheda audio
Xonar Essence STX.
6. Inserire delicatamente la scheda audio nello slot PCI Express. Assicurarsi che
la scheda audio sia correttamente installata.
7. Fissare la scheda audio con le viti e la staffa di metallo.
8. Collegare il cavo di alimentazione a 4-pin dell’ unità di alimentazione al connettore
per l’ alimentazione della scheda audio.
9. Rimontare la copertura del telaio.
10. Ricollegare tutti i cavi.
11. Inserire il cavo di alimentazione al computer e alla presa a muro & ciabatta.
12. ACCENDERE il computer.
La scheda audio di alta qualità PCI Express richiede l’ alimentazione aggiuntiva
dal computer. Se il cavo di alimentazione non è collegato in modo corretto, la
scheda audio non funziona.
2

17
ASUS Xonar Essence STX - Guía de inicio rápido
Español
Xonar Essence STX
Tarjeta de audio
Guía de instalación rápida

18 ASUS Xonar Essence STX - Guía de inicio rápido
Español
1. Contenido del paquete
Revise el paquete de la tarjeta de audio ASUS Xonar Essence STX para comprobar
que contiene los siguientes elementos:
• Tarjeta de audio ASUS Xonar Essence STX PCI Express
• Cable de 3,5 mm a RCA x1
• Adaptador de 3,5 mm a 6,3 mm x1
• Adaptador óptico TOSLINK S/PDIF x1
• CD de soporte
• Guía de inicio rápido
2. Requisitos del sistema
Para garantizar la instalación correcta de la tarjeta Xonar Essence STX, su PC
debe cumplir los siguientes requisitos:
• Tener una ranura compatible con PCI Express 1.0 (o superior) para la tarjeta
de audio
• Microsoft®Windows®Vista (32/64bit) / XP (32/64bit) / MCE2005
• Procesador Intel®Pentium®4 a 1,4 GHz o AMD Athlon 1400, o un procesador
más rápido
• Memoria de sistema DRAM de 256 MB como mínimo
• Espacio en disco duro de, al menos, 60 MB para el paquete de instalación del
controlador
• Unidad de CD-ROM (o DVD-ROM) para instalar el software
• Auriculares de alta calidad, altavoces analógicos alimentados o altavoces
digitales con descodicador Dolby Digital para disfrutar de los sonidos de muy
alta delidad que proporciona la tarjeta
3. Introducción al hardware
3.1 Diseño de la tarjeta Xonar Essence STX
1
2
3
4
5
67 8

19
ASUS Xonar Essence STX - Guía de inicio rápido
Español
Nº Elemento Descripción
1 Puerto Salida derecha
frontal Conecte el cable de audio derecho (rojo) procedente de los
altavoces de 2/2.1 canales a este puerto. Para sistemas de
altavoces multicanal, conéctelo al puerto Entrada derecha
frontal de los altavoces alimentados.
2 Puerto Salida
izquierda frontal Conecte el cable de audio izquierdo (blanco) procedente de
los altavoces de 2/2.1 canales a este puerto. Para sistemas
de altavoces multicanal, conéctelo al puerto Entrada
izquierda frontal de los altavoces alimentados.
3 Puerto Salida de
auriculares Conecte los auriculares a este puerto.
Nota:
- NO conecte los altavoces al puerto de salida de
auriculares. La posible potencia de excitación alta puede
dañar los altavoces.
- Para no dañar los auriculares, antes de la conexión, ajuste
la conguración de la impedancia de los mismos en el centro
de audio de Xonar Essence STX de forma que coincida con
el valor real de dicha impedancia.
4 Puerto Entrada de
micrófono Conecte el micrófono de PC externo a este puerto para
entrada de voz. Preamplicador de micrófono de alta calidad
integrado.
4 Puerto Entrada de
línea Conecte dispositivos analógicos como reproductores MP3,
reproductores de CD, sintetizadores de música y otras
fuentes de sonido de nivel de línea a este puerto de 6,3 mm
para grabar o procesar audio. (A través del convertidor A-D
SNR de 118 db y de muy alta delidad)
5 Puerto Salida S/PDIF Puerto de salida digital combinado TOSLINK coaxial y
óptico. Permite conectar un descodicador digital externo o
sistemas de altavoces digitales, sistemas de Cine en casa,
receptores de AV para enviar señales de audio digitales
como PCM, Dolby Digital, DTS, WMA-Pro, etc.
6 Base de conexiones
de audio del panel
frontal
Conecte un extremo del cable de audio del panel frontal
a la base de conexiones de audio de dicho panel que se
encuentra en la tarjeta Xonar Essence STX y el otro extremo
al módulo de E/S de audio del panel frontal montado en el
chasis.
7 Base de conexiones
de entrada auxiliar Normalmente permite conectar la salida Audio analógico de
la tarjeta de sintonización de TV u otra fuente de sonido de
su PC. Para controlar el audio de la tarjeta de sintonización
de TV desde esta entrada auxiliar, debe habilitar la función
“monitor” para dicha entrada en el mezclador de grabación
del centro de audio de Xonar Essence STX.
8 Conector de
alimentación Permite conectar el cable de alimentación de la fuente de
alimentación.

20 ASUS Xonar Essence STX - Guía de inicio rápido
Español
Instalar la tarjeta Xonar Essence STX
1. APAGUE el equipo, el monitor y todos
los dispositivos periféricos conectados al
primero.
2. Desenchufe el cable de alimentación del
equipo y de la toma de corriente eléctrica.
3. Toque el panel posterior o lateral metálico
del equipo para descargar la electricidad
estática.
4. Retire la tapa del chasis.
5. Extraiga el cierre metálico de una ranura PCI Express x1 disponible para la
tarjeta de audio Xonar Essence STX.
6. Inserte con cuidado la tarjeta de audio en la ranura PCI Express x1.
Asegúrese de que la tarjeta de audio está perfectamente asentada en su
lugar.
7. Asegure la tarjeta de audio con los tornillos y el cierre metálico.
8. Conecte el cable de alimentación de la fuente de alimentación al conector de
alimentación de la tarjeta de audio.
9. Vuelva a colocar la tapa del chasis.
10. Conecte de nuevo todos los cables.
11. Enchufe el cable de alimentación a su PC y a una toma de corriente
eléctrica.
12. ENCIENDA el equipo.
4. Instalar el controlador
Instalar el controlador de la tarjeta Xonar Essence STX
1. Una vez instalada la tarjeta Xonar Essence STX, apague el equipo.
Windows®detectará la tarjeta de audio y buscará los controlares del
dispositivo automáticamente. Cuando el sistema le pregunte por los
controladores, haga clic en Cancelar.
2. Inserte el CD de soporte en la unidad óptica. Si la función de ejecución
automática está habilitada en el sistema, la instalación se iniciará
automáticamente. En caso contrario, ejecute el programa setup.exe desde
el CD de soporte.
3. Siga las instrucciones en pantalla para nalizar la instalación.
La versión y contenido del CD de soporte están sujetos a cambio sin previo
aviso.
2
Antes de continuar con los siguientes pasos de instalación, es recomendable
deshabilitar el dispositivo de audio integrado en la conguración del BIOS o
desinstalar cualquier otra tarjeta de audio de su PC. Para obtener información
sobre la conguración del BIOS o la desinstalación de otras tarjetas de sonido,
consulte los manuales de usuario de la placa base y la tarjeta de audio.
