Atlanta BYK spectro2profiler User manual

Measure what you see.
spectro2profiler
Short Instruction |Kurzbedienungsanleitung
Instructions rapides |Istruzioni Brevi |Instrucciones resumidas
快速操作手册 |簡易説明書 |Краткая инструкция

3
TABLE OF CONTENTS
1 System Description............................................................................ 05
2 Software Installation......................................................................... 06
3 Main Menu ........................................................................................ 07
4 Measurement Parameters................................................................. 08
5 Difference Measurement.................................................................. 09
6 Absolute Measurement .................................................................... 10
7 Quick Check....................................................................................... 11
INHALTSVERZEICHNIS
1 Systembeschreibung ......................................................................... 12
2 Software Installation......................................................................... 13
3 Hauptmenü........................................................................................ 14
4 Messparameter.................................................................................. 15
5 Differenzmessung ............................................................................. 16
6 Absolutmessung................................................................................ 17
7 Quick Check....................................................................................... 18
TABLE DES MATIÈRES
1 Description du Système..................................................................... 19
2 Installation du Logiciel...................................................................... 20
3 Menu Principal .................................................................................. 21
4 Paramètre de Mesure........................................................................ 22
5 Mesure en Différence ....................................................................... 23
6 Mesure en valeur absolue................................................................. 24
7 Mesure Rapide................................................................................... 25
L‘INDICE
1 Descrizione del sistema..................................................................... 26
2 Installazione del software ................................................................ 27
3 Menu principale ................................................................................ 28
4 Parametri di misura........................................................................... 29
5 Misura in differenza.......................................................................... 30
6 Misura in assoluto ............................................................................. 31
7 Misura veloce..................................................................................... 32

4
ÍNDICE
1 Descripción del Sistema .................................................................... 33
2 Instalación del Software ................................................................... 34
3 Menú Principal .................................................................................. 35
4 Parámetros de Medida...................................................................... 36
5 Medida de Diferencias...................................................................... 37
6 Medida Absoluta............................................................................... 38
7 Comprobación Rápida ...................................................................... 39
目录
1 系统描述 ............................................................................................. 40
2 软件安装 ............................................................................................. 41
3 主菜单................................................................................................. 42
4 测量参数 ............................................................................................. 43
5 差值测量 ............................................................................................. 44
6 绝对值测量.......................................................................................... 45
7 快速检查 ............................................................................................. 46
目次
1 システムの概要 .................................................................................. 47
2 ソフトウェアのインストール............................................................. 48
3 メインメニュー .................................................................................. 49
4 測定パラメータ .................................................................................. 50
5 ディファレンス測定 ........................................................................... 51
6 绝对值测量模式 .................................................................................. 52
7 快速检查 ............................................................................................. 53
СОДЕРЖАНИЕ
1 Описание системы............................................................................ 54
2 Установка программы ...................................................................... 55
3 Главное меню .................................................................................... 56
4 Параметры измерений..................................................................... 57
5 Измерения отличий .......................................................................... 58
6 Абсолютное измерение.................................................................... 59
7 Быстрая проверка............................................................................ 60
8 SERVICE POINTS ................................................................................ 61
9 TECHNICAL DATA ............................................................................. 63

BYK-Gardner GmbH System Description
Short-Instructions-spectro2profiler-E 3 / 13

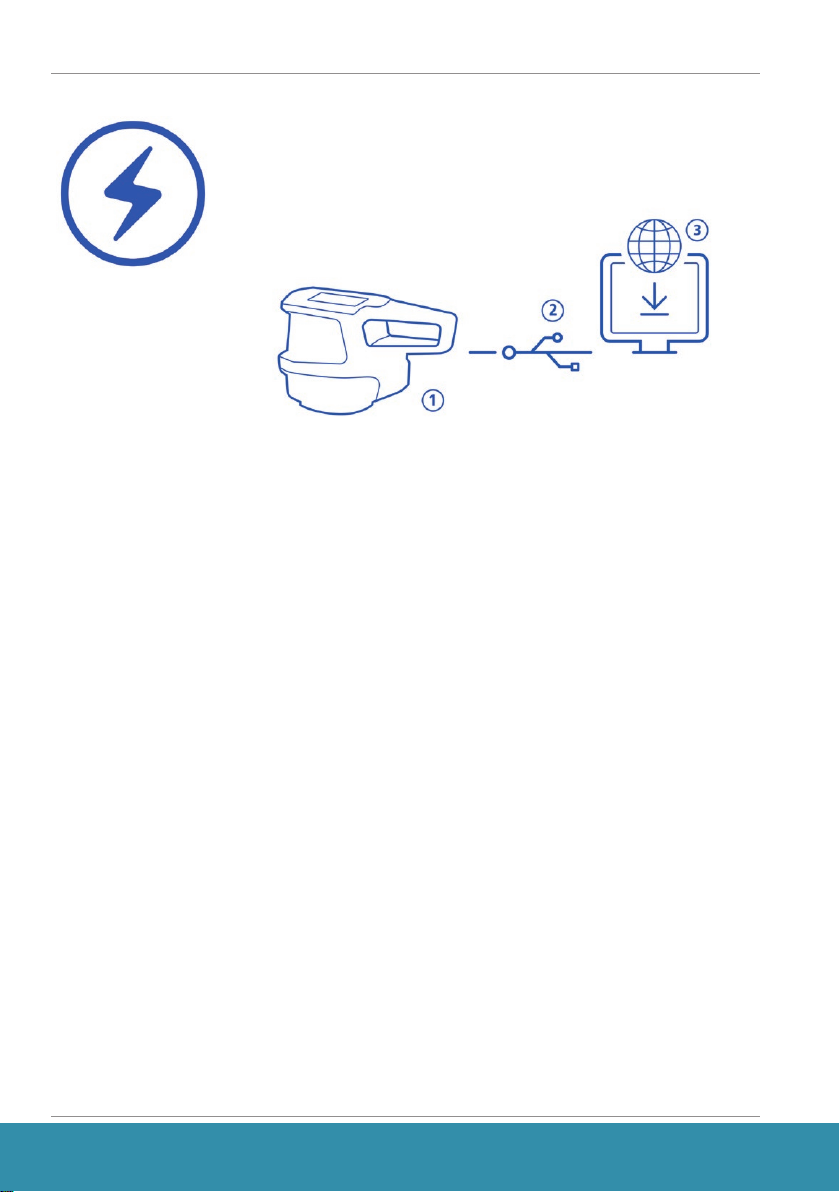

1 System Description
The system consists of instrument, calibration and test
tiles and software for data transfer and analysis.
– Connect instrument with PC via USB cable (1).
– After first connect instrument is automatically
turned on.
– The battery pack in the instrument is automatically
charged (2).
– If instrument has turned off, turn it on by pressing
the Operate button.
– Download and install “smart-chart” software (3).
5

Software Installation BYK-Gardner GmbH
4 / 13 Short-Instructions-spectro2profiler-E

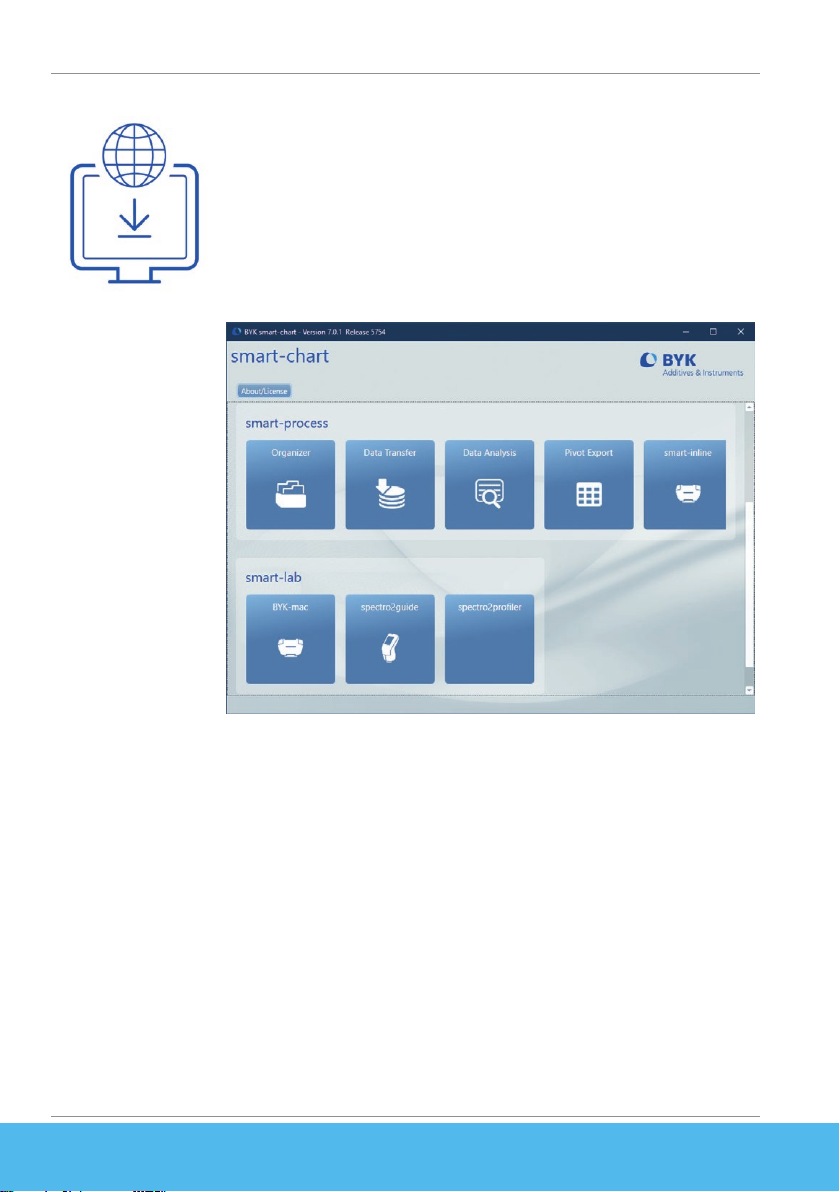

2 Software Installation
1. Download zip-file from:
https://www.byk-instruments.com/spectro2profiler
2. Save the file into a new folder and extract the com-
plete archive.
3. Right mouse click on “install.exe” and select op-
tion “Run as administrator”.
4. Follow the setup instructions on the screen.
NOTE:
After installation "smart-lab" and "smart-process" can
be used for 30 days free trail. Thereafter, you need to
register the software package.
6

BYK-Gardner GmbH Main Menu
Short-Instructions-spectro2profiler-E 5 / 13

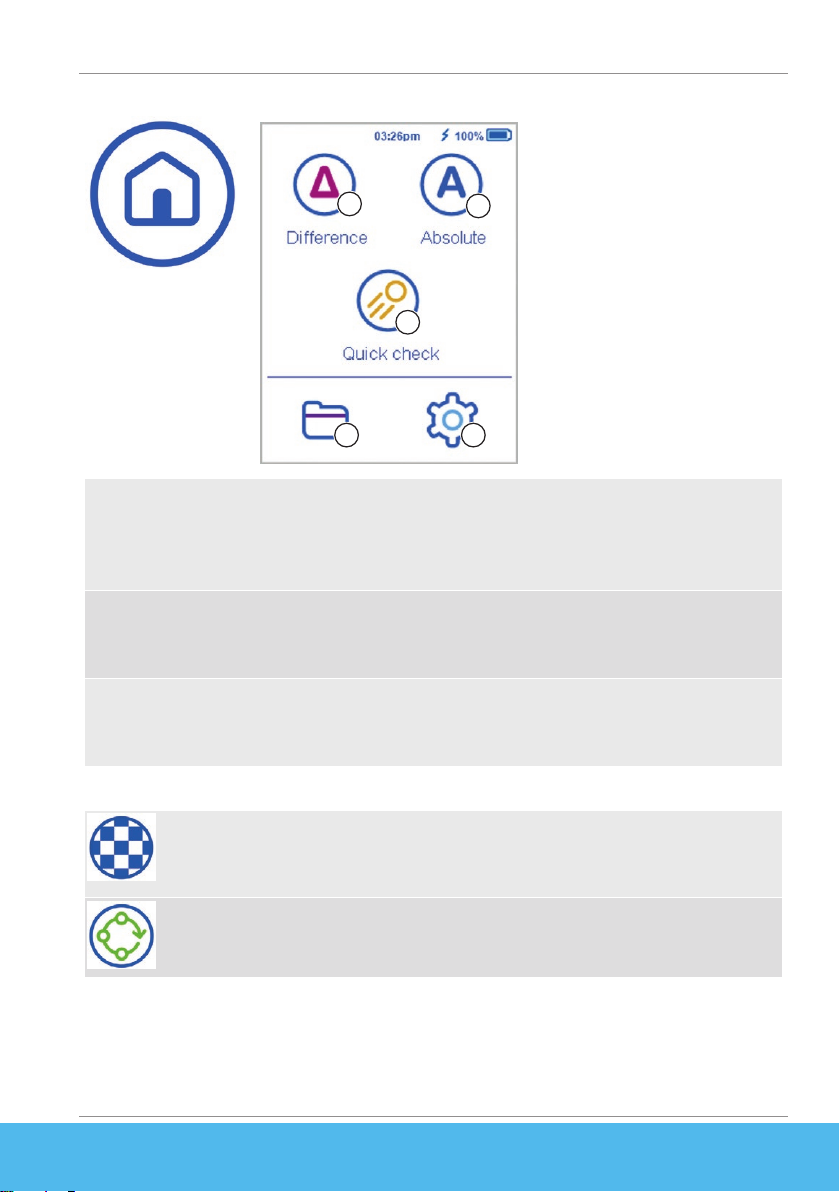

3 Main Menu
12
3
4 5
1Difference
Compare standard and sample.
Results are saved automatically.
2Absolute
Take absolute measurements
without compare. Results are
saved automatically.
3Quick Check
Perform quick evaluations with-
out saving.
4Browse
View and delete measurement
data.
5Configuration
Change measurement parameters or instrument settings and cali-
brate spectro2profiler.
Display of additional icons
Opacity
Activate under Configuration > Measurement Parameters >
Color Indices.
Organizer
Download at least one organizer from “smart-chart”.
7

Measurement Parameters BYK-Gardner GmbH
6 / 13 Short-Instructions-spectro2profiler-E
4 Measurement Parameters
Go to Configuration > Measurement Parameters.
2D/3D Scales
Select scales for 2D reflectivity mea-
surement and 3D structure analysis.
Color System
Select color system.
Default is CIE L*a*b*.
Color Equation
Select color equation.
Default is ΔE*.
Color Indices
Select color indices.
Default is none.
Gloss
Turn gloss measurement on or off.
ΔGloss
Turn difference measurement for
gloss on or off.
Illumination
Select standard illuminant.
Default is D65.
Observer
Select standard observer.
Default is 10°.
Statistics
No. of readings to be taken per sam-
ple. Statistics are evaluated, if n > 1.
Always use autostandard
Search for nearest standard is al-
ways active.
Always continue last test series
No new test series is created; latest
series is opened automatically.
Measurement Screen
Select data to be displayed on
screen.
8

BYK-Gardner GmbH Difference Measurement
Short-Instructions-spectro2profiler-E 7 / 13
5 Difference Measurement
Compare a standard with a number of sample(s). You
can search for matching standards, create new stan-
dards and compare samples to standards. Results are au-
tomatically saved.
Click on icon Difference.
1
23
4
5
6
7
– Select existing standard from list (1) or add a new
standard.
– To add a new standard click on + symbol (2).
– Place instrument on standard.
– Click on Measure (3) or press Operate button.
– Standard is measured and automatically saved.
– Scroll down to see data table and statistics.
– When number of readings is reached (4), proceed
with Next (5).
– Place instrument on 1st sample and click on Mea-
sure or press Operate button.
– Sample is measured and automatically saved. Pro-
ceed with next sample (6).
– To end Difference mode select End test series
from context menu (7).
9

Absolute Measurement BYK-Gardner GmbH
8 / 13 Short-Instructions-spectro2profiler-E

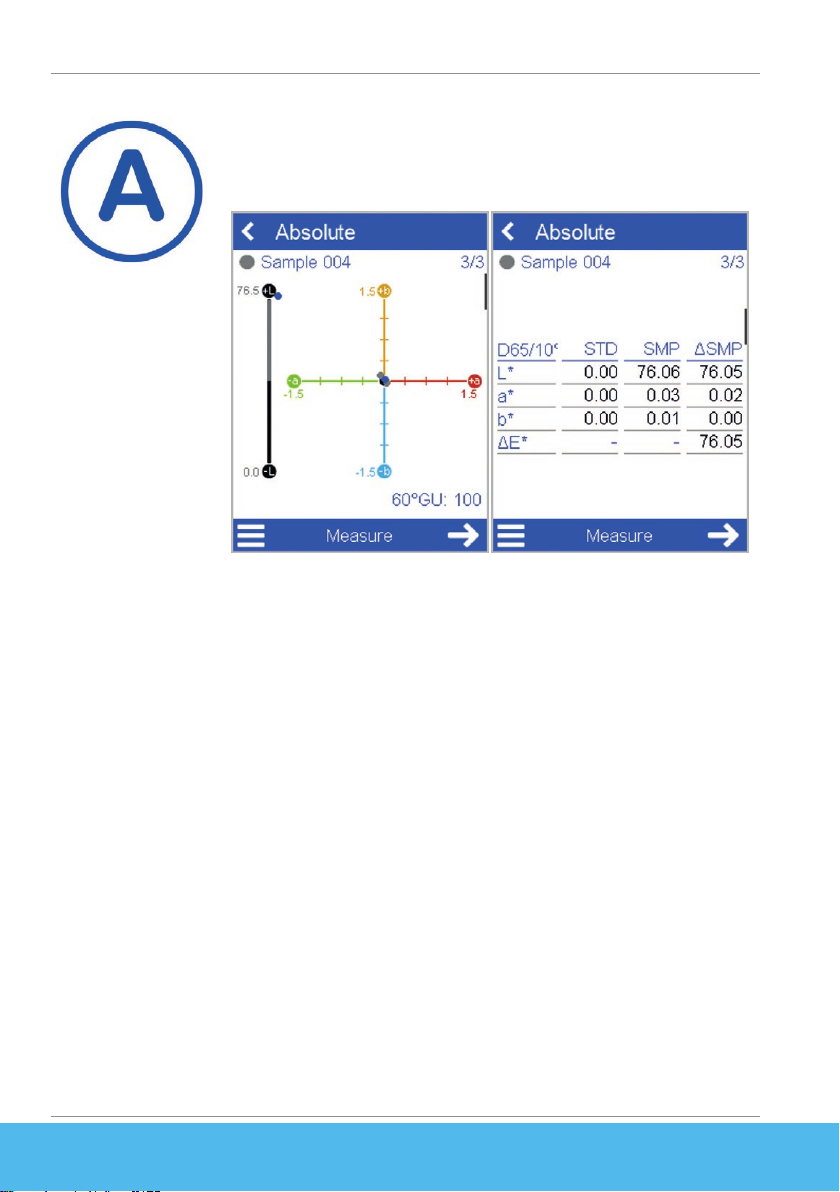

6 Absolute Measurement
Take measurements without comparison to a standard.
Results are automatically saved.
Click on icon Absolute.
– Place instrument on 1st sample.
– Click on Measure or press Operate button.
– Sample is measured and automatically saved.
– Scroll down to see data table and statistics.
– When number of readings per sample is reached,
proceed with next sample.
– To end Absolute mode select End test series from
the context menu.
10

BYK-Gardner GmbH Quick Check
Short-Instructions-spectro2profiler-E 9 / 13

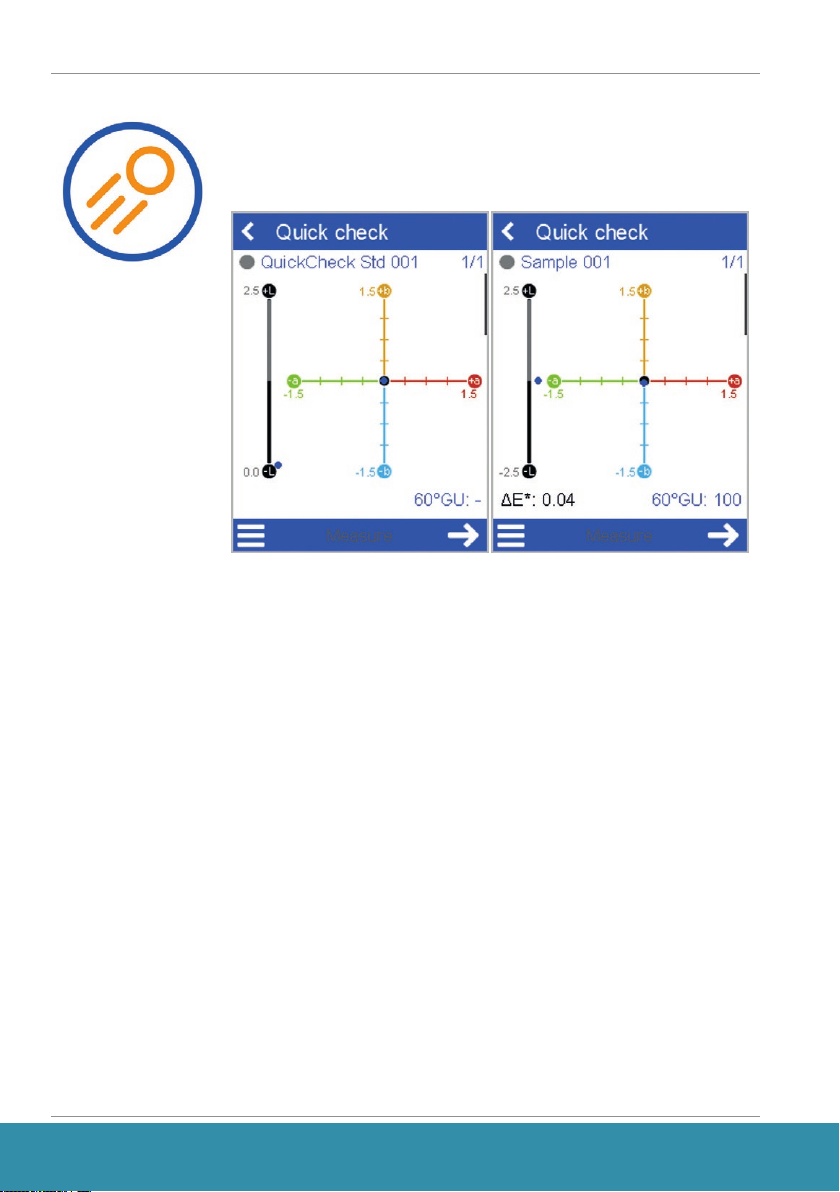

7 Quick Check
Compare a standard with one or more samples without
saving for a quick evaluation.
Click on icon Quick check.
– Place instrument on standard and measure it.
– Continue with Next, place instrument on 1st sample
and measure it.
– Scroll down to see data table and statistics.
– Continue with Next, and place instrument on 2nd
sample and measure it.
– To end Quick check mode select End test series
from the context menu.
11

BYK-Gardner GmbH Systembeschreibung
Short-Instructions-spectro2profiler-D 3 / 13
1 Systembeschreibung
Das System besteht aus Messgerät, Kalibrier- und Test-
Standards und Software für Datentransfer und -analyse.
– Gerät über das USB-Kabel mit dem PC verbinden (1).
– Mit dem erstmaligen Verbinden schaltet sich das Ge-
rät automatisch ein.
– Die Li-Ionen-Batterie im Gerät wird automatisch auf-
geladen (2).
– Falls sich das Gerät abgeschalten hat, kann es mit
der Taste Operate eingeschaltet werden.
– Software "smart-chart" herunterladen und installie-
ren (3).
12

Software Installation BYK-Gardner GmbH
4 / 13 Short-Instructions-spectro2profiler-D

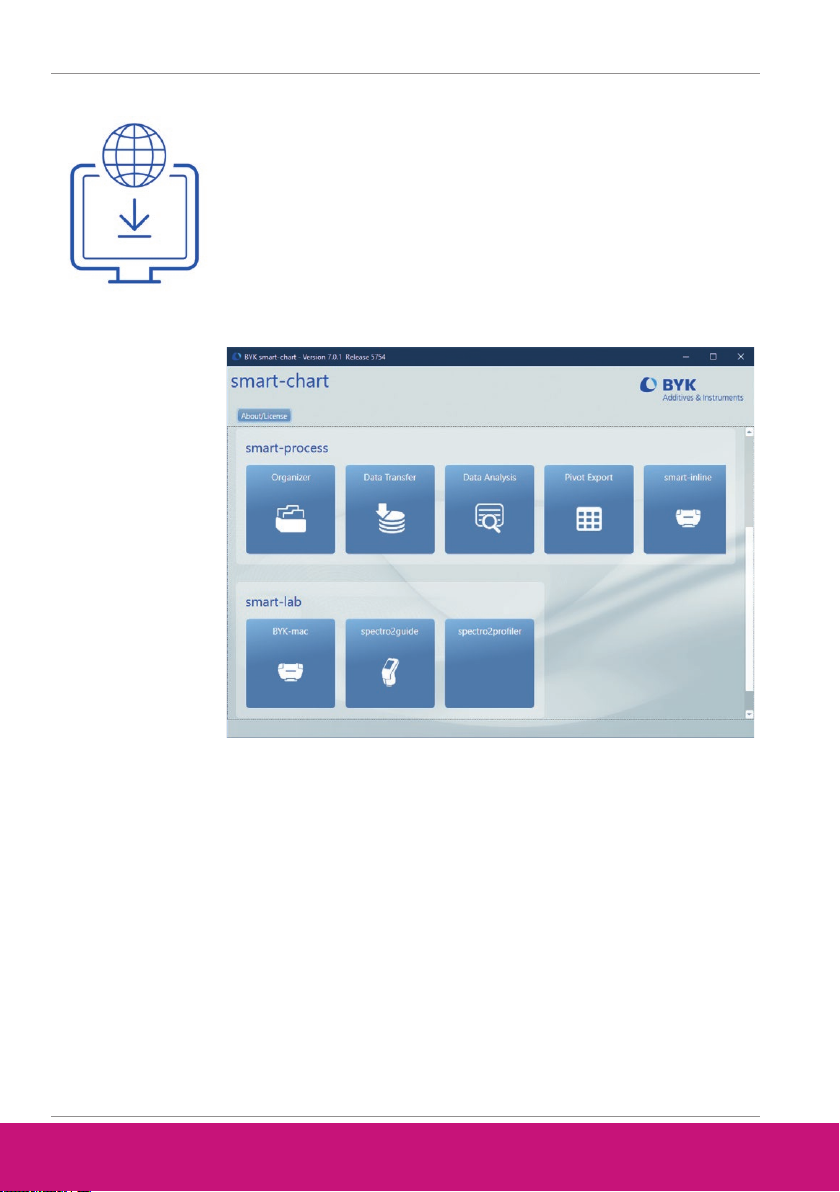

2 Software Installation
1. ZIP-Datei herunterladen von:
https://www.byk-instruments.com/spectro2profiler
2. Datei in einem neuen Ordner speichern und das ZIP-
Archiv komplett entpacken.
3. Mit der rechten Maus-Taste auf “install.exe” kli-
cken und die Option “Als Administrator ausfüh-
ren” wählen.
4. Den Installationsanweisungen auf dem Bildschirm
folgen.
HINWEIS:
Nach erfolgter Installation können "smart-lab" and
"smart-process" zum freien Test 30 Tage lang verwen-
det werden. Danach muss das Software-Paket registriert
werden.
13

BYK-Gardner GmbH Hauptmenü
Short-Instructions-spectro2profiler-D 5 / 13

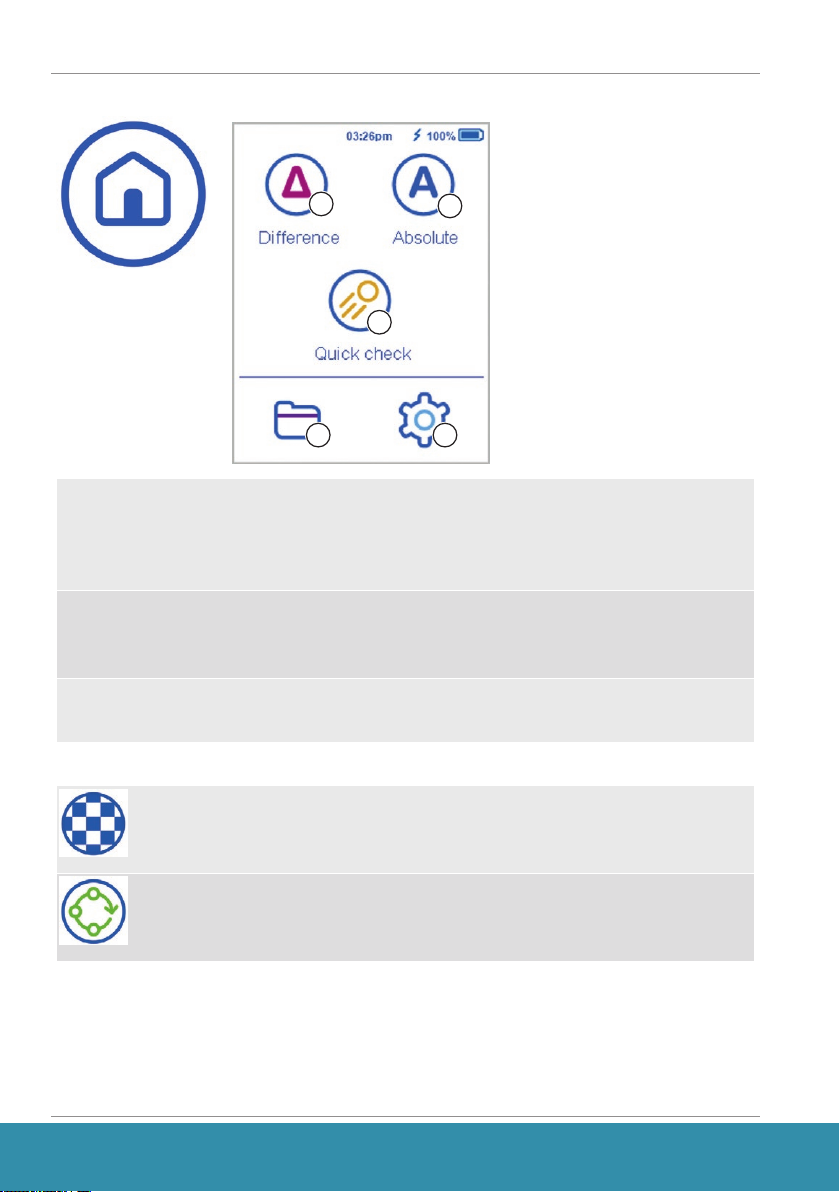

3 Hauptmenü
12
3
4 5
1Differenz
Standard und Probe verglei-
chen. Ergebnisse werden auto-
matisch gespeichert.
2Absolut
Absolutmessung ohne Standard
durchführen. Ergebnisse werden
automatisch gespeichert.
3Quick Check
Schneller Vergleich, ohne Mess-
werte zu speichern.
4Datenansicht
Anzeigen und Löschen von
Messdaten.
5Einstellungen
Messparameter oder Geräteeinstellungen ändern.
Anzeige weiterer Symbole
Deckkraft
Aktivieren unter Einstellungen > Messparameter > Farbindi-
zes.
Organizer
Erscheint nach dem Download eines Organizers aus "smart-
chart".
14

Messparameter BYK-Gardner GmbH
6 / 13 Short-Instructions-spectro2profiler-D
4 Messparameter
Konfiguration > Messparameter auswählen.
2D/3D Skalen
Auswahl der Skalen für die 2D-Re-
flexionsmessung und 3D-Struktur-
analyse.
Farbsystem
Auswahl des Farbsystem. Voreinge-
stellt ist CIE L*a*b*.
Differenzmethode
Auswahl der Differenzmethode.
Voreingestellt ist ΔE*.
Farbindizes
Auswahl der Farbindizes. Voreinge-
stellt ist Keiner.
Glanz
Glanzmessung ein- oder ausschal-
ten.
ΔGloss
Differenz-Messung für Glanz ein-
oder ausschalten.
Lichtart
Auswahl der Normlichtart. Vorein-
gestellt ist D65.
Beobachter
Auswahl des Standardbeobachters.
Voreingestellt ist 10°.
Statistik
Anzahl der Messungen für jede Pro-
be einstellen. Statistik wird verwen-
det, falls n > 1.
Immer Autostandard verwenden
Die Suche nach dem nächstgelege-
nen Standard ist stets aktiviert.
Letzte Testserie fortsetzen
Es wird keine neue Testserie ange-
legt; die letzte Testserie wird auto-
matisch geöffnet.
Messbildschirm
Festlegung der Daten, die im Display
angezeigt werden sollen.
15

BYK-Gardner GmbH Differenzmessung
Short-Instructions-spectro2profiler-D 7 / 13
5 Differenzmessung
Vergleich eines Standards mit einer Reihe von Proben.
Es kann nach den am besten passenden Standards ge-
sucht und es können neue Standards angelegt werden.
Die Ergebnisse werden automatisch gespeichert. Auf
das Ikon Differenz klicken.
1
23
4
5
6
7
– Bestehenden Standard in der Liste auswählen (1)
oder mit dem + Symbol (2) einen neuen Standard
anlegen.
– Messgerät auf dem Standard positionieren.
– Auf Messen (3) klicken oder die Taste Operate
drücken.
– Standard wird gemessen und automatisch gespei-
chert.
– Nach unten scrollen, um Mess- und Statistikdaten zu
sehen.
– Wenn die nötige Anzahl an Messungen (4) erreicht
ist, mit Nächste (5) fortfahren.
– Messgerät auf die erste Probe stellen und auf Mes-
sen klicken oder die Taste Operate drücken.
– Die Probe wird gemessen und automatisch gespei-
chert. Mit der nächsten Probe (6) fortfahren.
– Zum Beenden der Differenzmessung im Kontext-
menü (7) die Option Testserie beenden wählen.
16

Absolutmessung BYK-Gardner GmbH
8 / 13 Short-Instructions-spectro2profiler-D
6 Absolutmessung
Messungen durchführen, ohne zu einem Standard zu
vergleichen. Die Ergebnisse werden automatisch gespei-
chert.
Auf das Ikon Absolut klicken.
– Messgerät auf der erste Probe stellen.
– Auf Messen (3) klicken oder die Taste Operate
drücken.
– Die Probe wird gemessen und automatisch gespei-
chert.
– Nach unten scrollen, um Mess- und Statistikdaten zu
sehen.
– Wenn die nötige Anzahl an Messungen erreicht ist,
mit der nächsten Probe fortfahren.
– Zum Beenden der Absolutmessung im Kontextme-
nü (7) die Option Testserie beenden wählen.
17

BYK-Gardner GmbH Quick Check
Short-Instructions-spectro2profiler-D 9 / 13
7 Quick Check
Schneller Vergleich von Standard und Probe(n), ohne
die Ergebnisse zu speichern.
Auf das Ikon Quick Check klicken.
– Messgerät auf den Standard stellen und messen.
– Mit Nächste fortfahren. Messgerät auf die ersten
Probe stellen und messen.
– Nach unten scrollen, um Mess- und Statistikdaten zu
sehen.
– Mit Nächste fortfahren. Das Messgerät auf die
zweiten Probe stellen und messen.
– Zum Beenden von Quick check im Kontextmenü die
Option Testserie beenden wählen.
18

BYK-Gardner GmbH Description du Système
Short-Instructions-spectro2profiler-F 3 / 13
1 Description du Système
Le système consiste un instrument, des étalons de réfé-
rence et de calibrage, ainsi qu'un logiciel pour le trans-
fert et l'analyse des données.
– Connecter l'instrument au PC avec le câble USB (1).
– Après connexion, l'instrument s'allumera automati-
quement.
– Le pack batterie dans l'instrument est automatique-
ment chargé (2).
– Si l'instrument s'éteint automatiquement, alors pres-
ser le bouton Operate.
– Télécharger et installer le logiciel “smart-chart” (3).
19

Installation du Logiciel BYK-Gardner GmbH
4 / 13 Short-Instructions-spectro2profiler-F
2 Installation du Logiciel
1. Télécharger le fichier zip depuis:
https://www.byk-instruments.com/spectro2profiler
2. Sauvegarder le fichier dans un nouveau répertoire
et faire l'extraction de l'archive.
3. Faire un clic droit de la souris sur le fichier “ins-
tall.exe” et sélectionner l'option “Exécuter en
tant qu'administrateur”.
4. Suivre les instructions d'installation à l'écran.
NOTE:
Après l'installation "smart-lab" et "smart-process"
peuvent être utilisés pendant 30 jours en essai. Après
cette période, vous devez activer la licence.
20
