Atlantic CALYPSO VM User manual

AVERTISSEMENTS
Cet appareil n’est pas prévu pour être utilisé par des personnes (y
compris les en ants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d’expérience ou
de connaissance, sau si elles ont pu béné icier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.
Il convient de surveiller les en ants pour s’assurer qu’ils ne jouent pas
avec l’appareil.
Cet appareil peut être utilisé par des en ants âgés d’au moins 8 ans et
par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou de connaissance, s’ils
(si elles) sont correctement surveillé(e)s ou si des instructions
relatives à l’utilisation de l’appareil en toute sécurité leur ont été
données et si les risques encourus ont été appréhendés. Les en ants
ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par
l’usager ne doivent pas être e ectués par des en ants sans
surveillance.
INSTALLATION
ATTENTION : Produit lourd à manipuler avec précaution :
1. Installer l’appareil dans un local à l’abri du gel. La destruction de
l’appareil par surpression due au blocage de l’organe de sécurité
est hors garantie.
2. S’assurer que la cloison est capable de supporter le poids de
l’appareil rempli d’eau.
3. Si l’appareil doit être installé dans un local ou un emplacement
dont la température ambiante est en permanence à plus de 35°C,
prévoir une aération de ce local.
4. Placer l’appareil dans un lieu accessible.
5. Pour permettre l’échange éventuel de l’élément chau ant, laisser
un espace libre de 450mm au dessous des extrémités des tubes
du chau e-eau.
Manuel à conserver, même après l’installation du produit.

6. Dans une salle de bain, ne
pas installer ce produit dans
les volumes V0, V1 et V2
(voir igure ci-contre).
Si les dimensions ne le
permettent pas, ils peuvent
néanmoins être installés dans
le volume V2.
7. Se reporter aux igures d’installation. Les dimensions de l’espace
nécessaire pour l’installation correcte de l’appareil sont
spéci iées dans l’onglet « Installation ».
8. Ce produit est destiné à être utilisé à une altitude maximale de
2000m.
Ne pas boucher, couvrir ou obstruer les entrées et sorties d’air du
produit.
Il est impérati d’installer un bac de rétention sous le chau e-eau
lorsque celui-ci est positionné dans un aux pla ond, des combles ou
au-dessus de locaux habités. Une évacuation raccordée à l’égout est
nécessaire.
ACCO DEMENT HYD AULIQUE
Installer obligatoirement à l’abri du gel un organe de sécurité (ou
tout autre dispositi limiteur de pression), neu , de dimensions 3/4"
(20/27) et de pression 0,7 Mpa (7 bar) sur l’entrée du chau e-eau,
qui respectera les normes locales en vigueur.
Un réducteur de pression (non ourni) est nécessaire lorsque la
pression d’alimentation est supérieure à 0,5 Mpa (5 bar) - qui sera
placé sur l’alimentation principale.
Raccorder l’organe de sécurité à un tuyau de vidange, maintenu à
l’air libre, dans un environnement hors gel, en pente continue vers le
bas pour l’évacuation de l’eau de dilatation de la chau e ou l’eau en
cas de vidange du chau e-eau.
Aucun organe (vanne d’arrêt, réducteur pression…) ne doit être placé
entre le groupe de sécurité et le piquage eau roide du chau e-eau.

Ne pas raccorder directement aux canalisations en cuivre le piquage
eau chaude. Il doit être obligatoirement équipé d’un raccord
diélectrique ( ourni avec l’appareil).
En cas de corrosion des iletages du piquage eau chaude non équipé
de cette protection, notre garantie ne pourrait être appliquée.
ACCO DEMENT ELECT IQUE
Avant tout démontage du capot, s’assurer que l’alimentation est
coupée pour éviter tout risque de blessure ou d’électrocution.
L’installation électrique doit comporter en amont de l’appareil un
dispositi de coupure omnipolaire (disjoncteur di érentiel 30mA)
con ormément aux règles d’installation locales en vigueur.
La mise à la terre est obligatoire. Une borne spéciale est prévue à cet
e et; elle porte le repère .
En France, il est strictement interdit de raccorder un produit équipé
d’un câble avec prise.
ENT ETIEN – MAINTENANCE - DEPANNAGE
Vidange : Couper l’alimentation électrique et l’eau roide, ouvrir les
robinets d’eau chaude puis manœuvrer la soupape de vidange de
l’organe de sécurité.
Le dispositi de vidange du limiteur de pression doit être mis en
onctionnement régulièrement (au moins une ois par mois) a in de
retirer les dépôts de tartre et de véri ier qu’il ne soit pas bloqué.
Si le câble d’alimentation est endommagé, il doit être remplacé par le
abricant, son service après-vente ou des personnes de quali ication
similaire a in d’éviter un danger.
Cette notice est disponible auprès du service client (coordonnées
mentionnées sur l’appareil).

Sommaire
PRESENTATION
1. Consignes de sécurité
2. Transport et stockage
3. Contenu de l’emballage
4. Manutention
5. Principe de onctionnement
6. Caractéristiques techniques
7. Dimensions / structure
INSTALLATION
1. Mise en place du produit
2. Con igurations interdites
3. Installation en con iguration ambiant (sans gaine)
4. Installation en con iguration gainée (2 conduits)
5. Installation en con iguration semi-gainée (1 conduit au rejet)
6. Raccordement hydraulique
7. Raccordement aéraulique
8. Raccordement électrique
9. Raccordement à une station photovoltaïque
UTILISATION
1. Mise en service
2. Description des pictogrammes
3. Les paramètres à régler à l’installation
4. Les paramètres avancés
5. Choix du mode de onctionnement
6. Visualiser les in ormations
ENTRETIEN
1. Conseils à l’utilisateur
2. Entretien
3. Diagnostique de panne
4. Ouverture du produit pour maintenance
5. Nomenclature
GARANTIE
1. Champs d’application de la garantie
2. Conditions de garantie
05
05
05
05
06
06
07
08
09
09
09
10
11
12
13
14
15
16
17
17
17
18
18
19
19
20
20
20
21
23
24
25
25
26

Présentation Installation Utilisation Entretien Garantie
Présentation du produit
1. Consignes de sécurité
Les travaux d’installation et de service sur les chau e-eau thermodynamiques peuvent présenter des dangers
en raison de hautes pressions et de pièces sous tension électrique.
Les chau e-eau thermodynamiques doivent être installés, mis en service et entretenus par un personnel
ormé et quali ié uniquement.
2. Transport et stockage
Le produit peut être incliné sur une face à 90°. Cette face est clairement indiquée sur l'emballage du
produit par une plaque signalétique. Il est interdit d'incliner le produit sur les autres faces. Notre
responsabilité ne saurait être engagée pour tout défaut du produit résultant d'un transport ou d'une
manutention du produit non conforme à nos préconisations.
3. Contenu de l’emballage
Chau e eau
1 tube d’évacuation des condensats (1,5m)
1 Notice
1 Sachet contenant un raccord diélectrique avec 2 joints
à installer sur le piquage eau chaude
1 valvula à installer sur le piquage eau roide
(uniquement pour les versions hors France)
1 clip de ixation du tube d’évacuation
1 connecteur à vis pour option photovoltaïque
2 plaques de ixation murale rapide

Présentation Installation Utilisation Entretien Garantie
4. Manutention
Le produit intègre plusieurs poignées a in
de aciliter la manutention jusqu’au lieu
d’installation.
Pour transporter le chau e-eau jusqu'au
lieu d'installation utiliser les poignées
in érieures et les poignées supérieures.
5. Principe de fonctionnement
Le chau e-eau thermodynamique utilise l’air extérieur pour
la préparation de l’eau chaude sanitaire.
Le luide rigorigène contenu dans la pompe à chaleur
e ectue un cycle thermodynamique lui permettant de
trans érer l’énergie contenue dans l’air extérieur vers l’eau
du ballon.
Le ventilateur envoie un lux d’air dans l’évaporateur. Au
passage dans l’évaporateur, le luide rigorigène s’évapore.
Le compresseur comprime les vapeurs du luide ce qui
élève sa température. Cette chaleur est transmise par le
condenseur enroulé autour de la cuve et qui réchau e l’eau
du ballon.
Le luide passe ensuite dans le détendeur thermostatique, il
se re roidit et retrouve sa orme liquide. Il est alors de
nouveau prêt à recevoir de la chaleur dans l’évaporateur.
especter les recommandations de transport et de manutention figurant sur l'emballage du chauffe-
eau.
☺ Positions acceptées  Positions interdites
Air aspiré Air rejeté
Sortie
eau chaude
Entrée
eau roide

Présentation Installation Utilisation Entretien Garantie
6. Caractéristiques techniques
Modèle 100 litres 150 litres
Dimensions ( Hauteur x Largeur x Pro ondeur) mm 1234 x 522 x 538 1557 x 522 x 538
Poids à vide kg 57 66
Capacité de la cuve L 100 150
Raccordement eau chaude / eau roide ¾ ″ M
Protection anti-corrosion ACI Hybride
Pression d’eau assignée bar 8
Raccordement électrique (tension/ réquence) - 230V monophasé 50 Hz
Puissance maximale totale absorbée par l’appareil W 1550 2150
Puissance maximale absorbée par la PAC W 350
Puissance absorbée par l’appoint électrique W 1200 1800
Plage de réglage de la consigne de température de l’eau °C 50 à 62
Plage de température d’utilisation de la pompe à chaleur °C -5 à +43
Diamètre de gainage mm 125
Débit d’air à vide (sans gaine) m3/h 160
Pertes de charges admissibles sur le circuit aéraulique sans impact sur la
per ormance Pa 25
Puissance acoustique * dB(A) 45
Fluide rigorigène R134a kg 0,6 0,7
Volume du luide rigorigène en tonnes équivalent teqC020,86 1,00
Masse de luide rigorigène kg/L 0,006 0,0046
Quantité d’eau chaude à 40° : V40td en 8h(HC) / en 14h (HC+6h) L 151 / 289 182 / 318
Produit certi ié NF Electricité Per ormance ***
Performances certifiées à 7°C d’air (CDC LCIE 103-15/B) & gainage à 25 Pa**
Coe icient de per ormance (COP) selon pro il de soutirage - 2,47 - M 2,94 - L
Puissance absorbée en régime stabilisé (Pes) W 20 22
Temps de chau e (th) h.min 7h27 11h21
Température de ré érence (Tre ) °C 52,8 53,0
Débit d’air m3/h 162,7 146,4
(*) Testé en chambre semi-anéchoïque selon la norme ISO 3744
(**) Per ormances mesurées pour une chau e de l’eau de 10° C à Tre selon le protocole du cahier des charges de la marque NF Electricité Per ormance N° LCIE 103-
15B, des chau e-eau thermodynamiques autonomes à accumulation (basé sur la norme EN 16147).
Performances certifiées à 15°C d’air (CDC LCIE 103-15/B)
Coe icient de per ormance (COP) selon pro il de soutirage - 2,75 - M 3,21 - L
Puissance absorbée en régime stabilisé (Pes) W 18 21
Temps de chau e (th) h.min 6h25 9h45
Température de ré érence (Tre ) °C 52,5 53,1

265
Présentation Installation Utilisation Entretien Garantie
7. Dimensions / structure

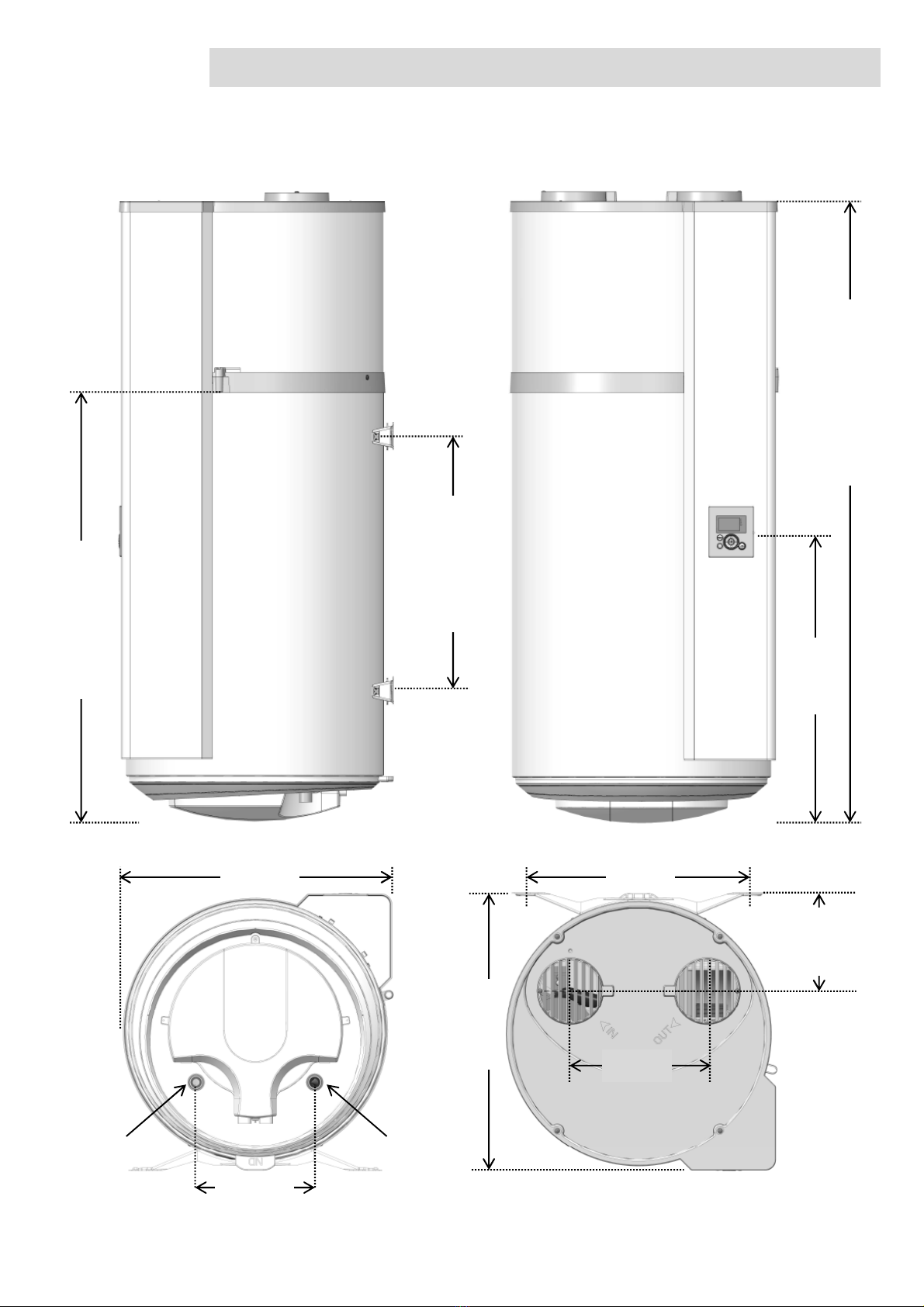

500 / 800
1234 / 1557
520
538
Dimensions en mm (100L / 150L)
881 / 1204
522 440
190
230
Sortie
eau chaude
Entrée
eau roide

Présentation Installation Utilisation Entretien Garantie
Installation
1. Mise en place du produit
Installer obligatoirement un bac de rétention d’eau sous le chauffe-eau lorsque celui-ci est
positionné au-dessus de locaux habités. Une évacuation raccordée à l’égout est nécessaire.

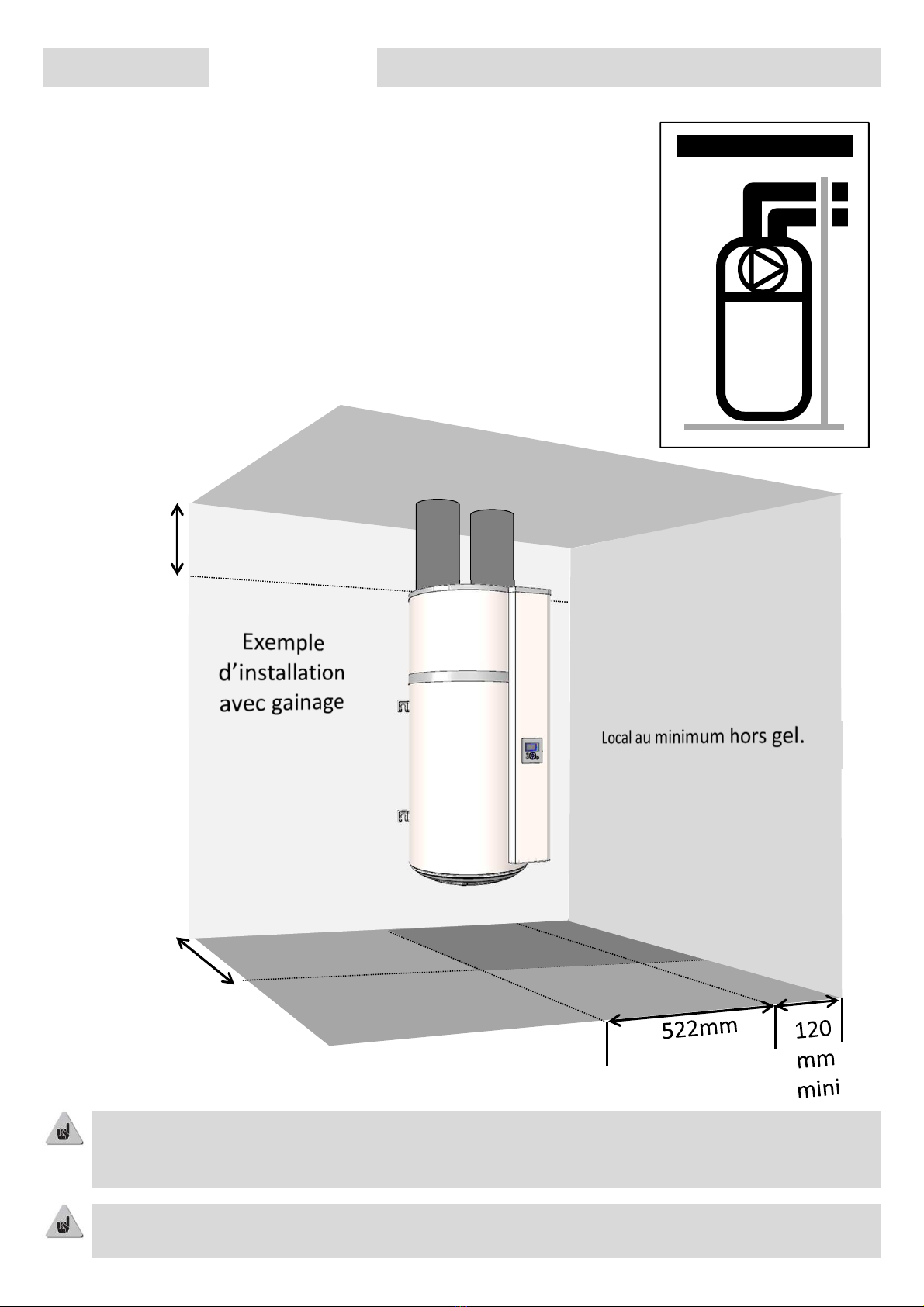

Découper le gabarit imprimé sur le carton et
l’utiliser pour aire les marquages. Procéder au
scellement de boulons Ø 10mm, ou au
percement pour recevoir des chevilles de type
MOLLY Ø 10mm. Le mur doit tenir une charge
de 300 kg minimum.
Il est obligatoire de poser le chau e eau sur un
support (quadripode en option). Poser le
chau e eau sur le support pour marquer les
points de ixation. Réaliser les perçages puis
réinstaller le chau e-eau à sa place. La ixation
anti basculement par l’étrier supérieur est
obligatoire ( ixation Ø 10mm minimum adaptée
au mur).
Si le mur est porteur (béton, pierre, brique) : Si le mur n’est pas porteur :
2. Configurations interdites
• Chau e-eau puisant l’air d’une pièce chau ée ou un air contenant des solvants ou des matières explosives.
• Raccordement sur la VMC ou sur les combles.
• Gainage sur l’air extérieur à l’aspiration et re oulement de l’air rais à l’intérieur.
• Raccordement à un puits canadien.
• Chau e-eau installé dans un local contenant une chaudière à tirage naturel et gainé sur l’extérieur au rejet
uniquement.
• Raccordement aéraulique de l’appareil à un sèche-linge.
• Installation dans des locaux poussiéreux.
• Raccordement à des hottes évacuant de l’air gras ou pollué.
• Placer le chau e eau dans une pièce à l’abri du gel.
• Le positionner au plus près possible des points d’utilisation important.
• S’assurer que l’élément support est su isant pour recevoir le poids du chau e eau plein d’eau.

3. Installation en configuration non gainée.
600mm
mini
Présentation Installation Utilisation Entretien Garantie
Local non chauffé à température supérieure à 5° C et isolé des pièces
chauffées de l’habitation.
Paramètre « Gainage » à mettre sur « Intérieur/Intérieur »
Local conseillé = enterré ou semi enterré, pièce où la température est
supérieure à 10° C toute l’année.
especter un espace de 450mm en dessous du chauffe eau afin de laisser l’appoint électrique
accessible pour son entretien périodique.
Exemples de locaux :
•Garage : récupération des calories gratuites libérées des appareils
électroménagers en onctionnement.
•Buanderie : Déshumidi ication de la pièce et récupération des calories
perdues des lave-linge et sèche-linge.
especter les espacements minimum indiqués pour éviter une recirculation de l’air.
Intérieur/Intérieur
Mini
200mm

Présentation Installation Utilisation Entretien Garantie
4. Installation en configuration gainée (2 conduits).
Local au minimum hors gel (T > 1°C).
Paramètre « Gainage » à mettre sur « Extérieur/Extérieur »
Local conseillé : volume habitable (les déperditions thermiques du chau e-
eau ne sont pas perdues), à proximité des murs extérieurs. Eviter la
proximité des pièces de nuit avec le chau e-eau et/ou les conduits pour le
con ort sonore.
Exemples de locaux :
•Buanderie,
•Cellier,
•Placard dans l’entrée.
600mm
mini
especter un espace de 450mm en dessous du chauffe eau afin de laisser l’appoint électrique
accessible pour son entretien périodique.
100mm
mini
especter les longueurs maximales de gaines. Utiliser des gaines rigides ou semi-rigides calorifugées.
Prévoir des grilles à l’entrée et à la sortie d’air pour éviter l’intrusion de corps étrangers.
Les grilles entrée et sortie d'air à obstruction manuelle sont interdites
Extérieur/Extérieur

Présentation Installation Utilisation Entretien Garantie
5. Installation en configuration semi – gainée (1 conduit au rejet).
Local non chauffé à température supérieure à 5° C et isolé des pièces
chauffées de l’habitation.
Paramètre « Gainage » à mettre sur « Intérieur/Extérieur ».
Local conseillé = enterré ou semi enterré, pièce où la température est
supérieure à 10° C toute l’année.
La mise en dépression du local par le rejet d’air extérieur engendre des entrées d’air par les
menuiseries (portes et fenêtres). Prévoir une entrée d’air (Ø 125mm) par rapport à l’extérieur afin
d’éviter d’aspirer de l’air du volume chauffé.
En hiver, l’air entrant par la prise d’air peut refroidir le local.
especter un espace de 450mm en dessous du chauffe eau afin de laisser l’appoint électrique
accessible pour son entretien périodique.
600mm
mini
Exemples de locaux :
•Garage : récupération des calories gratuites libérées par le moteur de la
voiture à l’arrêt après onctionnement, ou autres appareils
électroménagers en onctionnement.
•Buanderie : Déshumidi ication de la pièce et récupération des calories
perdues des lave-linge et sèche-linge.
Intérieur/Extérieur
Mini
200mm

6. accordement hydraulique
Présentation Installation Utilisation Entretien Garantie
L’entrée d’eau roide est repérée par une collerette bleue et la sortie d’eau chaude par une collerette rouge.
Elles sont iletées au pas gaz diam. 20/27 (3/4").
Pour les régions où l’eau est très calcaire (Th>20° ), il est recommandé de traiter celle-ci. Avec un adoucisseur,
la dureté de l’eau doit rester supérieure à 15° . L’adoucisseur n’entraîne pas de dérogation à notre garantie,
sous réserve que celui-ci soit agréé pour la France et soit réglé con ormément aux règles de l’art, véri ié et
entretenu régulièrement.
Les critères d’agressivité doivent respecter ceux dé inis par le DTU 60.1.
L'usage d'un bouclage sanitaire est vivement déconseillé : une telle installation provoque une
destratification de l'eau dans le ballon et a pour conséquence un fonctionnement plus important de
la pompe à chaleur ainsi que de la résistance électrique
6.1. accordement eau froide
Avant de procéder au raccordement hydraulique, véri ier que les canalisations du réseau sont propres.
L’installation doit être e ectuée à l’aide d’un groupe de sécurité taré à 0,7 MPa (7 bar) (non ourni), neu ,
con orme à la norme EN 1487 et raccordé directement sur le piquage eau roide du chau e-eau.
Aucun organe (vanne d’arrêt, réducteur de pression, flexible...) ne doit être placé entre le groupe de
sécurité et le piquage eau froide du chauffe-eau.
De l’eau pouvant s’écouler du tuyau de décharge du
dispositi limiteur de pression, le tuyau de décharge
doit être maintenu à l’air libre. Quel que soit le type
d’installation, il doit comporter un robinet d’arrêt sur
l’alimentation d’eau roide, en amont du groupe de
sécurité.
L’évacuation du groupe de sécurité doit être
raccordée aux eaux usées en écoulement libre, via un
siphon. Elle doit être installée dans un environnement
maintenu hors gel. Le groupe de sécurité doit être mis
en onctionnement régulièrement (1 à 2 ois par
mois).
L’installation doit comporter un réducteur de pression
si la pression d’alimentation est supérieure à 0,5 MPa
(5 bar). Le réducteur de pression doit être installé au
départ de la distribution générale (en amont du
groupe de sécurité). Une pression de 0,3 à 0,4 MPa (3
à 4 bar) est recommandée.
☺OUI ☺ OUI
 NON
éducteur de
pression
Arrivée d’eau
réseau
Groupe de
sécurité
Entrée eau
froide
Siphon

6.2. accordement eau chaude
Présentation Installation Utilisation Entretien Garantie
Dans le cas d’utilisation de tuyaux en matière de synthèse (ex. : PE , multicouche…), la pose d’un
régulateur thermostatique en sortie de chauffe-eau est obligatoire. Il doit être réglé en fonction des
performances du matériau utilisé.
Ne pas raccorder directement aux canalisations en cuivre le raccord eau chaude. Il doit être
obligatoirement équipé d’un raccord diélectrique (fourni avec l’appareil).
En cas de corrosion des filetages du raccord eau chaude non équipé de cette protection, notre
garantie ne pourrait être appliquée.
Il est impératif de prévoir un siphon d’écoulement aux eaux usées (le siphon ne doit en aucun cas
être réalisé par le tuyau fourni).
6.3. Evacuation des condensats
Selon l’humidité de l’air, il peut se ormer jusqu’à 0,25l/h de
condensats. L’écoulement de ces condensats ne doit pas être
réalisé de manière directe à l’égout, car les vapeurs d’ammoniac
qui re oulent de l’égout pourraient endommager les lamelles de
l’échangeur de chaleur et les pièces de la pompe à chaleur.
Le refroidissement de l’air circulant au contact de l’évaporateur entraîne la condensation de l’eau
contenue dans l’air. L’écoulement de l’eau condensée à l’arrière de la pompe à chaleur doit être
conduit par des tuyaux en plastique depuis la pompe à chaleur afin d’évacuer les condensats.
7. accordement aéraulique
Lorsque le volume de la pièce où est installé votre chau e-eau thermodynamique est insu isant, son
raccordement à des gaines d’air de diamètre 125 mm est possible. Si les gaines d’air ne sont pas isolées, de la
condensation peut apparaître sur celles-ci lors du onctionnement. Il est donc impératif d’opter pour des
gaines d’air isolées.
En cas de raccordement à des gaines, il est nécessaire de paramétrer la régulation en conséquence.
La perte de charge totale des conduits et accessoires pour l’évacuation et l’aspiration de l’air ne doit
pas dépasser 70 Pa. Les longueurs de gaine maximales doivent être respectées.
Il est obligatoire de retirer les grilles
en cas d’installation de gaines.
SORTIE
ENTREE

8. accordement électrique
Se ré érer au schéma de raccordement électrique situé en avant dernière page.
Ne jamais alimenter directement l’élément chauffant.
Le chauffe-eau ne peut être mis sous tension qu’après son remplissage en eau.
Le chauffe-eau doit être alimenté électriquement de façon permanente.
Le chau e-eau ne peut être branché et onctionner que sur un réseau à courant alternati 230V monophasé.
Raccorder le chau e-eau par un câble rigide de conducteurs de section 1,5 mm². L’installation comportera :
•Un disjoncteur 16A omnipolaire avec ouverture des contacts d’au moins 3mm,
•Une protection par un disjoncteur di érentiel de 30mA.
Si le câble d’alimentation est endommagé, il doit être remplacé par le abricant, son service après-vente ou
des personnes de quali ication similaire a in d’éviter un danger.
Le thermostat de sécurité équipant l’appoint électrique ne doit en aucun cas subir de réparations en dehors
de nos usines. Le non respect de cette clause supprime le bénéfice de la garantie.
L’appareil doit être installé en respectant les règles nationales d’installation électrique.
Le raccordement de la prise de terre est obligatoire.
Schéma de raccordement électrique
Un mauvais gainage (gaines écrasées, longueur ou nombre de coudes trop importants…) peut engendrer une
perte de per ormance. Il est donc fortement déconseillé d’utiliser des gaines souples.
Nombre de coudes à 90° Longueur totale de gaines avec entrée et sortie d’air murales du catalogue
ALUMINIUM SEMI IGIDE PEHD;;;;;;;;;;;;;;
0 10m 21m
1 8m 17m
2 6m 13m
En installation sans gainage, il est possible de modi ier l’orientation
des grilles pour orienter les lux d’air. Pour ce aire, il aut dévisser
les grilles et les revisser sur une des 2 autres positions déterminées.
Il est interdit d’orienter les grilles l’une vers l’autre.
3x 1,5mm²
Présentation Installation Utilisation Entretien Garantie
16A

3x 1,5mm²
Présentation Installation Utilisation Entretien Garantie
9. accordement à une station photovoltaïque.
Avant toute intervention, veillez à mettre l’appareil hors tension.
Pour accéder au bornier client, se reporter aux indications de démontage du capot avant
Dans le cas d'une association avec un système photovoltaïque, il
est possible de stocker quasi gratuitement le surplus d'énergie
produit par le système photovoltaïque sous orme d'eau chaude
dans le chau e-eau. Une ois que l'installation photovoltaïque
dispose de su isamment d’énergie, l’onduleur de l'installation
envoie automatiquement un signal au chau e-eau
thermodynamique qui active la marche orcée de la pompe à
chaleur (mode PV). Si le signal de l'onduleur est interrompu, le
chau e-eau thermodynamique retourne automatiquement au
bout de 30 minutes dans le mode de onctionnement sélectionné
précédemment.
Dans ce mode, la température de consigne est réglée à 62 ° C
(non réglable) et apparaît sur l'a icheur.
Le câblage de la station photovoltaïque est à réaliser sur le
connecteur spéci ique à vis au repère I1. Il est nécessaire de
percer le bouchon in érieur pour passer le cable PV; un repère
indique le point de perçage.
I1
Entrée
potentiel
230V ~
Exemple de connexion à un système PV:
Boitier de
raccordement AC
Signal 230V~ - 50Hz
2A16A
Onduleur
MP POWER
Panneaux PV

Utilisation
Présentation Installation Utilisation Entretien Garantie
1. Mise en service
1.1. emplissage du chauffe-eau
Ouvrir le ou les robinets d’eau chaude.
Ouvrir le robinet d’eau roide situé sur le groupe de sécurité (s’assurer que le clapet de vidange du groupe
est en position ermée).
Après écoulement aux robinets d’eau chaude, ermer ceux-ci. Le chau e-eau est plein d’eau.
Véri ier l’étanchéité du raccordement aux tubulures.
Véri ier le bon onctionnement des organes hydrauliques en ouvrant la vanne de vidange du groupe de
sécurité plusieurs ois, a in d’éliminer la présence d’éventuels résidus dans la soupape d’évacuation.
❶
❷
❸
❹
❺
1.2. Première mise en service
Si le chauffe eau a été incliné, attendre au minimum 1h avant la mise en service.
Visualiser les in ormations
Suivre les instructions
Choix du mode et des
paramètres de
onctionnement Naviguer
Augmenter les valeurs
Revenir à l’écran précédent
Valider
Naviguer
Diminuer les valeurs
Augmentation ponctuelle
de la production d’eau
chaude
2. Description des pictogrammes.
Consigne eau chaude
Absence enregistrée / en cours Cycle anti-légionnelle
Appoint électrique en cours de
onctionnement
Pompe à chaleur en cours de
onctionnement
Marche orcée enregistrée
Attente
Signal photovoltaïque reçu
BOOST

Présentation Entretien Garantie
3. Les paramètres à régler à l’installation.
•Langue
Réglages possibles en Français, Anglais, Néerlandais, Espagnol, Portugais, Allemand, Italien et Polonais.
•Date et heure
Régler le jour puis valider. Procéder de la même açon pour le mois, l’année, l’heure et les minutes.
•Gainage ( onctionnement aéraulique) :
Ce paramètre dé init le type de raccordement aéraulique réalisé :
Aspiration et re oulement non raccordés à des conduites d’air (air ambiant)
Aspiration et re oulement raccordés à des conduites d’air (air gainé)
Re oulement raccordé à une conduite d’air (semi gainé)
•Plages de chauffe
Ce paramètre dé init les plages d’autorisation de démarrage de la pompe à chaleur et de l’appoint électrique
en onction des besoins en eau chaude :
Mise en marche à n’importe quel moment de la journée,
Mise en marche de la pompe à chaleur à n’importe quel moment de la journée et
appoint électrique seulement pendant la période programmée.
Mise en marche dans la période programmée.
•Anti-légionelle :
Permet d’activer la onction de désin ection de l’eau plusieurs ois par mois.
La température de l’eau atteint 62°C une à quatre ois par mois selon le réglage souhaité.
•Photovoltaïque :
Ce paramètre permet d’activer le couplage du produit avec une installation photovoltaïque. Ce mode de
onctionnement se traduit par la mise en marche orcée de la pompe à chaleur lorsqu’un signal, provenant de
l’installation photovoltaïque, est reçu par le chau e-eau. La régulation revient automatiquement dans le
mode précédemment sélectionné après 30 mn si le signal de la station photovoltaïque est perdu.
Pendant la réception du signal, la température de consigne est automatiquement ixée à 62°C (non réglable).
PAC 24h / ELEC 24h
PAC 24h / ELEC Prog
4. Les paramètres avancés.
Intérieur/Intérieur
Extérieur/Extérieur
Intérieur/Extérieur
PAC Prog / ELEC Prog
Les paramètres avancés sont accessibles en MODE INSTALLATEUR.
Maintenir les boutons MENU et FLECHE HAUTE pendant 5 secondes.
Accéder ensuite au menu Paramétrages
•Verrouillage :
L’activation de ce mode autorise le onctionnement permanent avec l’appoint électrique uniquement.
•Mode SECOU S :
L’activation de ce mode autorise le onctionnement permanent avec l’appoint électrique uniquement.
•Appoint électrique
Permet d’activer ou non le soutien par l’appoint électrique. S’il est désactivé, le produit n’utilisera jamais
l’appoint électrique; un manque eau chaude est alors possible en cas de températures basses.
•Connectivités
Le chau e eau est compatible avec l’o re Cozytouch et avec les bridges utilisant le protocole iO-homecontrol.
Installation Utilisation
