1
Manuel à conserver, même après lʼinstallation du produit.
AVERTISSEMENTS
Cet appareil nʼest pas prévu pour être utilisé par des personnes (y
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées dʼexpérience ou
de connaissance, sauf si elles ont pu bénéficier, par lʼintermédiaire
dʼune personne responsable de leur sécurité, dʼune surveillance ou
dʼinstructions préalables concernant lʼutilisation de lʼappareil.
Il convient de surveiller les enfants pour sʼassurer quʼils ne jouent
pas avec lʼappareil.
Cet appareil peut être utilisé par des enfants âgés dʼau moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles
ou mentales réduites ou dénuées dʼexpérience ou de connaissance,
sʼils (si elles) sont correctement surveillé(e)s ou si des instructions
relatives à lʼutilisation de lʼappareil en toute sécurité leur ont été
données et si les risques encourus ont été appréhendés. Les
enfants ne doivent pas jouer avec lʼappareil. Le nettoyage et
lʼentretien par lʼusager ne doivent pas être effectués par des enfants
sans surveillance.
INSTALLATION
ATTENTION : Produit lourd à manipuler avec précaution :
I. Installer lʼappareil dans un local à lʼabri du gel. La destruction de
lʼappareil par surpression due au blocage de lʼorgane de
sécurité est hors garantie.
II. Sʼassurer que la cloison est capable de supporter le poids de
lʼappareil rempli dʼeau.
III. Si lʼappareil doit être installé dans un local ou un emplacement
dont la température ambiante est en permanence à plus de
35°C, prévoir une aération de
ce local.

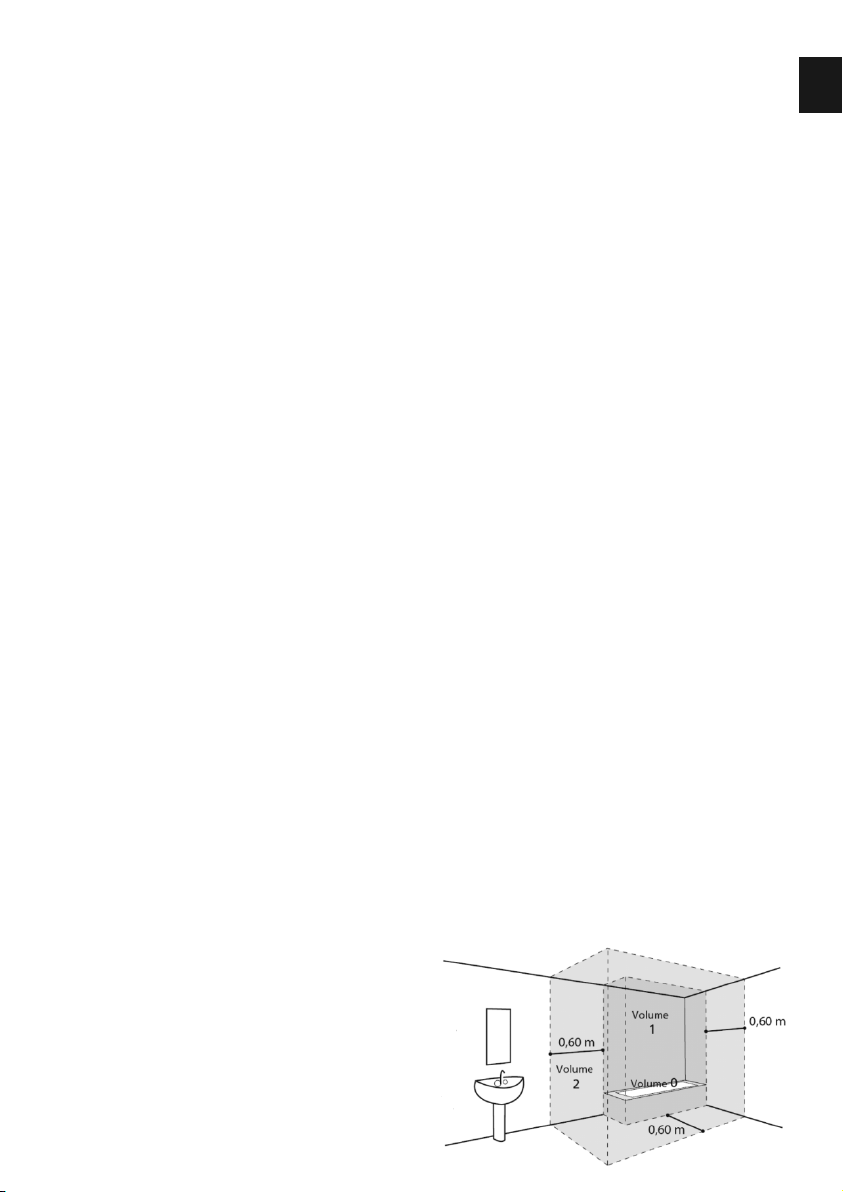

IV. Dans une salle de bain ne pas
installer ce produit dans les
volumes V0, V1 et V2 (voir
figure ci-contre).

2
Si les dimensions ne le permettent pas, ils peuvent néanmoins
être installés dans le volume V2.
V. Placer lʼappareil dans un lieu accessible.
VI. Se reporter aux figures dʼinstallation du chapitre « Installation ».
VII. Cet appareil nʼest pas conçu pour être installé au-delà de
2 000 m dʼaltitude.
Ne jamais boucher, couvrir ou obstruer les entrées et sorties dʼair du
produit.
Il est impératif dʼinstaller un bac de rétention sous le chauffe-eau
lorsque celui-ci est positionné dans un faux plafond, des combles ou
au-dessus de locaux habités. Une évacuation raccordée à lʼégout
est nécessaire.
Le chauffe-eau doit obligatoirement (conformément à l'article 20 de
la norme EN 60335-1) être fixé au sol à l'aide de la patte de fixation
prévue pour cet usage.
RACCORDEMENT HYDRAULIQUE
Installer obligatoirement à lʼabri du gel un organe de sécurité (ou tout
autre dispositif limiteur de pression), neuf, de dimensions 3/4"
(20/27) et de pression 0,7 MPa (7 bar) sur lʼentrée du chauffe-eau,
qui respectera les normes locales en vigueur.
Un réducteur de pression (non fourni) est nécessaire lorsque la
pression dʼalimentation est supérieure à 0,5 MPa (5 bar) qui sera
placé sur lʼalimentation principale.
Raccorder lʼorgane de sécurité à un tuyau de vidange, maintenu à
lʼair libre, dans un environnement hors gel, en pente continue vers le
bas pour lʼévacuation de lʼeau de dilatation de la chauffe ou lʼeau en
cas de vidange du chauffe-eau.
Aucun organe (vanne dʼarrêt, réducteur de pression, flexible...) ne
doit être placé entre le groupe de sécurité et le piquage eau froide
du chauffe-eau.

FR
3
Ne pas raccorder directement aux canalisations en cuivre le raccord
eau chaude. Il doit être obligatoirement équipé dʼun raccord
diélectrique (fourni avec lʼappareil).
En cas de corrosion des filetages du raccord eau chaude non équipé
de cette protection, notre garantie ne pourrait être appliquée.
RACCORDEMENT ELECTRIQUE
La mise à la terre est obligatoire. Une borne spéciale portant le
repère est prévu à cet effet.
Avant tout démontage du capot, sʼassurer que lʼalimentation est
coupée pour éviter tout risque de blessure ou dʼélectrocution.
Lʼinstallation électrique doit comporter en amont de lʼappareil un
dispositif de coupure omnipolaire (disjoncteur, fusible)
conformément aux règles dʼinstallation locales en vigueur
(disjoncteur différentiel 30 mA).
Ne jamais alimenter directement lʼélément chauffant.
ENTRETIEN – MAINTENANCE - DEPANNAGE
Vidange : Couper lʼalimentation électrique et lʼeau froide, ouvrir les
robinets dʼeau chaude puis manœuvrer la soupape de vidange de
lʼorgane de sécurité.
Le dispositif de vidange du limiteur de pression doit être mis en
fonctionnement périodiquement (au moins une fois par mois). Cette
manœuvre permet d'évacuer d'éventuels dépôts de tartre et de
vérifier qu'il ne soit pas bloqué.
Si le câble dʼalimentation est endommagé, il doit être remplacé par
le fabricant, son service après-vente ou des personnes de
qualification similaire afin dʼéviter un danger. Se reporter aux
schémas de câblage dans le chapitre « Raccordement électrique » -
« Installation ».
La notice d'utilisation de cet appareil est disponible en contactant le
service après-vente (coordonnées en fin de notice).

4
Sommaire
PRESENTATION DU PRODUIT 6
RECOMMANDATIONS IMPORTANTES 61.
1.1. CONSIGNES DE SECURITE 6
1.2. TRANSPORT ET STOCKAGE 6
CONTENU DE LʼEMBALLAGE 62.
DESCRIPTION DU CHAUFFE-EAU 73.
3.1. VUE DʼENSEMBLE 7
3.2. VUE DETAILLEE 8
PRINCIPE DE FONCTIONNEMENT 94.
CARACTERISTIQUES TECHNIQUES 105.
DIMENSIONS /STRUCTURE 116.
INSTALLATION 12
SCHEMA DE PRINCIPE DʼUNE INSTALLATION 121.
DEBALLAGE 122.
MANUTENTION 123.
MISE EN PLACE DU PRODUIT 134.
4.1. CONFIGURATIONS INTERDITES 13
4.2. PRECONISATIONS 13
4.3. INSTALLATION 14
RACCORDEMENT HYDRAULIQUE 165.
5.1. RACCORDEMENT EAU FROIDE 16
5.2. RACCORDEMENT EAU CHAUDE 17
5.3. INSTALLATION DU TUYAU DES CONDENSATS 17
REMPLISSAGE DU CHAUFFE-EAU 176.
RACCORDEMENT ELECTRIQUE 187.
7.1. PRECONISATION/CONSIGNES DE SECURITE 18
7.2. FONCTIONNEMENT AVEC CONTACT HP/HC 18
MISE EN SERVICE 198.
PARAMETRAGE / UTILISATION 20
PANNEAU DE COMMANDES 201.
DESCRIPTION DES PICTOGRAMMES 202.
DESCRIPTION DES MODES 213.
3.1. FONCTIONNEMENT DU MODE MANUEL 21
3.2. FONCTIONNEMENT DU MODE ECO 21
3.3. FONCTIONNEMENT DU MODE ABSENCE 22
ENTRETIEN, MAINTENANCE ET DEPANNAGE 23
CONSEILS A LʼUTILISATEUR 231.
ENTRETIEN 232.
OUVERTURE DU PRODUIT POUR MAINTENANCE 243.
3.1. ACCES AU COMPARTIMENT REGULATION 24
3.2. ACCES AU COMPARTIMENT POMPE A CHALEUR 24
DEPANNAGE 254.
4.1. GESTION /SIGNALEMENT DES DEFAUTS 25

FR
5
4.2. CODES ERREUR 26
4.3. AUTRES PANNES SANS AFFICHAGE DE CODES DʼERREUR 28
4.4. VALEURS OHMIQUES DES SONDES EN FONCTION DE LA TEMPERATURE 29
SERVICE APRES-VENTE 295.
GARANTIE 31
CHAMPS DʼAPPLICATION DE LA GARANTIE 311.
CONDITIONS DE GARANTIE322.
Glossaire des pictogrammes utilisés
Panneau Attention :
Indique les procédures présentant un risque (en cours dʼinstallation, de manipulation ou de
modification)
Mémo :
Signale les remarques dʼordre général


6
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Présentation du produit
Recommandations importantes1.
1.1. Consignes de sécurité
Les travaux dʼinstallation et de service sur les chauffe-eau thermodynamiques peuvent présenter des dangers en
raison de hautes pressions et de pièces sous tension électrique.
Les chauffe-eau thermodynamiques doivent être installés, mis en service et entretenus par un personnel formé et
qualifié uniquement.
1.2. Transport et stockage
Respecter les recommandations de transport et de manutention figurant sur l'emballage du chauffe-
eau.
Notre responsabilité ne saurait être engagée pour tout défaut du produit résultant d'un transport ou
d'une manutention du produit non conforme à nos préconisations.
Il est formellement interdit de gerber ce produit.

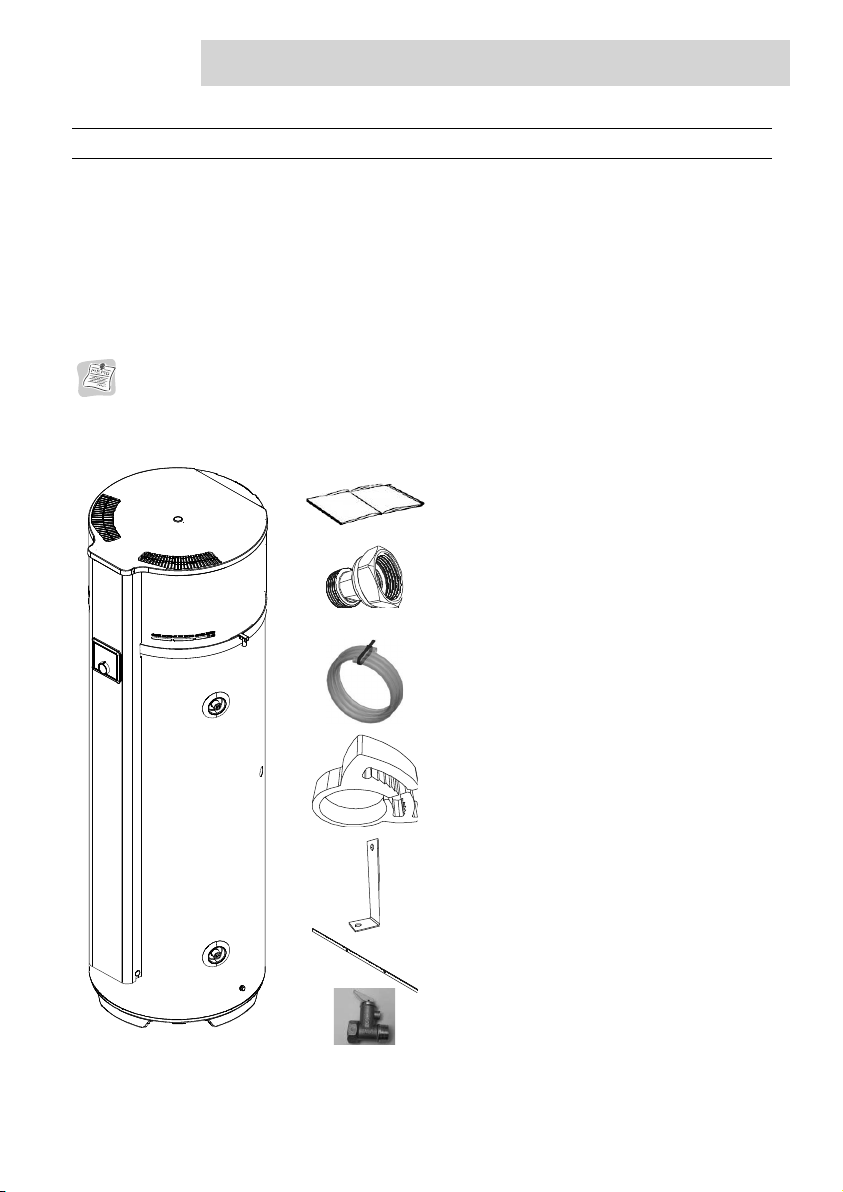

Contenu de lʼemballage2.
1 Notice
1 Sachet contenant un raccord diélectrique avec 2 joints
à installer sur le piquage eau chaude
1 Tube dʼévacuation des condensats (2 m)
1 Clip de fixation du tube dʼévacuation
1 Patte dʼaccroche au sol avec vis
Sangle de manutention
Valvula 8 bar
Chauffe-eau

FR
7
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Description du chauffe-eau3.
Ne jamais boucher, couvrir ou obstruer les entrées
et sorties dʼair du produit.

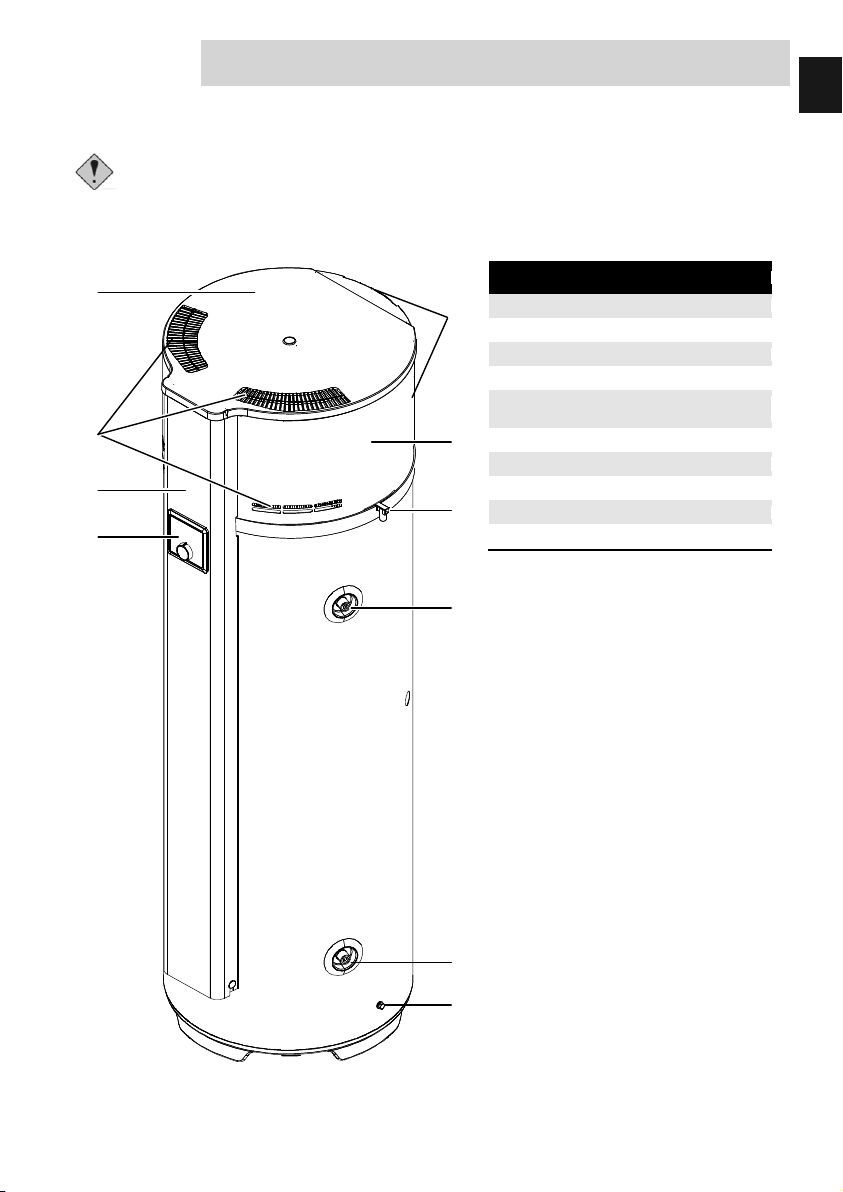

3.1. Vue dʼensemble
Rép.
Désignation
1
Capot supérieur
2
Entrées dʼair
3
Colonne de façade
4
Panneau de commandes
5
Emplacement pour patte
dʼaccroche
6
Entrée eau froide
7
Sortie eau chaude
8
Sortie des condensats
9
Groupe Pompe à chaleur
10
Sorties dʼair

6
5
2
3
4
1
7
8
9
10

8
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
3.2. Vue détaillée
Rép.
Désignation
1
Mousses d'insonorisation
2
Ventilateurs
3
Conduits dʼair
4
Sonde entrée dʼair
5
Sonde entrée évaporateurs
6
Evaporateurs
7
Régulation électronique
8
Sonde régulation ECS
9
Sécurité thermique
10
Elément chauffant
11
Bornier alimentation générale
12
Serre-câble
13
Jacquette isolante compresseur
14
Compresseur
3
13
14
6
5
4
8
11
12
6
3
2
1
7
10
9

FR
9
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Principe de fonctionnement4.
Le chauffe-eau thermodynamique utilise lʼair extérieur pour la
préparation de lʼeau chaude sanitaire.
Le fluide frigorigène contenu dans la pompe à chaleur effectue
un cycle thermodynamique lui permettant de transférer lʼénergie
contenue dans lʼair extérieur vers lʼeau du ballon.
Le ventilateur envoie un flux dʼair dans lʼévaporateur. Au
passage dans lʼévaporateur, le fluide frigorigène sʼévapore.
Le compresseur comprime les vapeurs du fluide ce qui élève sa
température. Cette chaleur est transmise par le condenseur
enroulé autour de la cuve et qui réchauffe lʼeau du ballon.
Le fluide passe ensuite dans le détendeur thermostatique, il se
refroidit et retrouve sa forme liquide. Il est alors de nouveau prêt
à recevoir de la chaleur dans lʼévaporateur.

10
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Caractéristiques techniques5.
Modèle
200 litres
270 litres
Dimensions (Hauteur x Largeur x Profondeur)
mm
1519 x 615 x 646
1859 x 615 x 646
Poids à vide
kg
84
91
Capacité de la cuve
L
200
270
Raccordement eau chaude / eau froide
ʺM
¾
Protection anti-corrosion
ACI Hydride
Pression dʼeau assignée
MPa
0,6 (6 bar)
Raccordement électrique (tension/fréquence)
-
230 V monophasé 50 Hz
Puissance maximale totale absorbée par lʼappareil
W
2380
2980
Puissance maximale absorbée par la PAC
W
570
Puissance absorbée par lʼappoint électrique
W
1800
2400
Plage de réglage de la consigne de température de lʼeau
°C
50 à 62
Plage de température dʼutilisation de la pompe à chaleur
°C
+5 à +35
Débit dʼair à vide
m3/h
340
Puissance acoustique*
dB(A)
57
57
Classe d'efficacité énergétique pour le chauffage de l'eau
A
Fluide frigorigène R134a
kg
0.7
0.9
Volume fluide frigorigène R134a
Teq CO
2
1.001
1.287
Charge en fluide rapportée au volume dʼeau
kg/L
0,0035
0,0033
Quantité dʼeau chaude à 40° : V40td en 8h(HC)
L
310
353
Quantité dʼeau chaude à 40° : V40td en 14h (HC+6h)
L
584
618
Produit certifié NF Electricité Performance
***
***
Performances certifiées à 15°C dʼair (CDC LCIE 103-15/B) & non gainé**
Coefficient de performance (COP)
-
2,95
3,39
Puissance absorbée en régime stabilisé (Pes)
W
28
32
Temps de chauffe (th)
h.min
7h38
10h33
Température de référence (Tref)
°C
53,7
53,1
* Testé en chambre semi-anéchoïque selon la norme ISO3744.
** Performances mesurées pour une chauffe de lʼeau de 10 °C à 54 °C selon le protocole du cahier des charges de la marque NF Electricité Performance N° LCIE
103-15B, des chauffe-eau thermodynamiques autonomes à accumulation (basé sur la norme EN 16147 avec un profil L de soutirage en 200 L et un profil XL de
soutirage en 270 L). Cet appareil est conforme aux directives 2014-30-UE concernant la compatibilité électromagnétique et 2014-35-UE concernant la basse tension
et 2013-814-UE concernant l'Ecoconception.

FR
11
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie

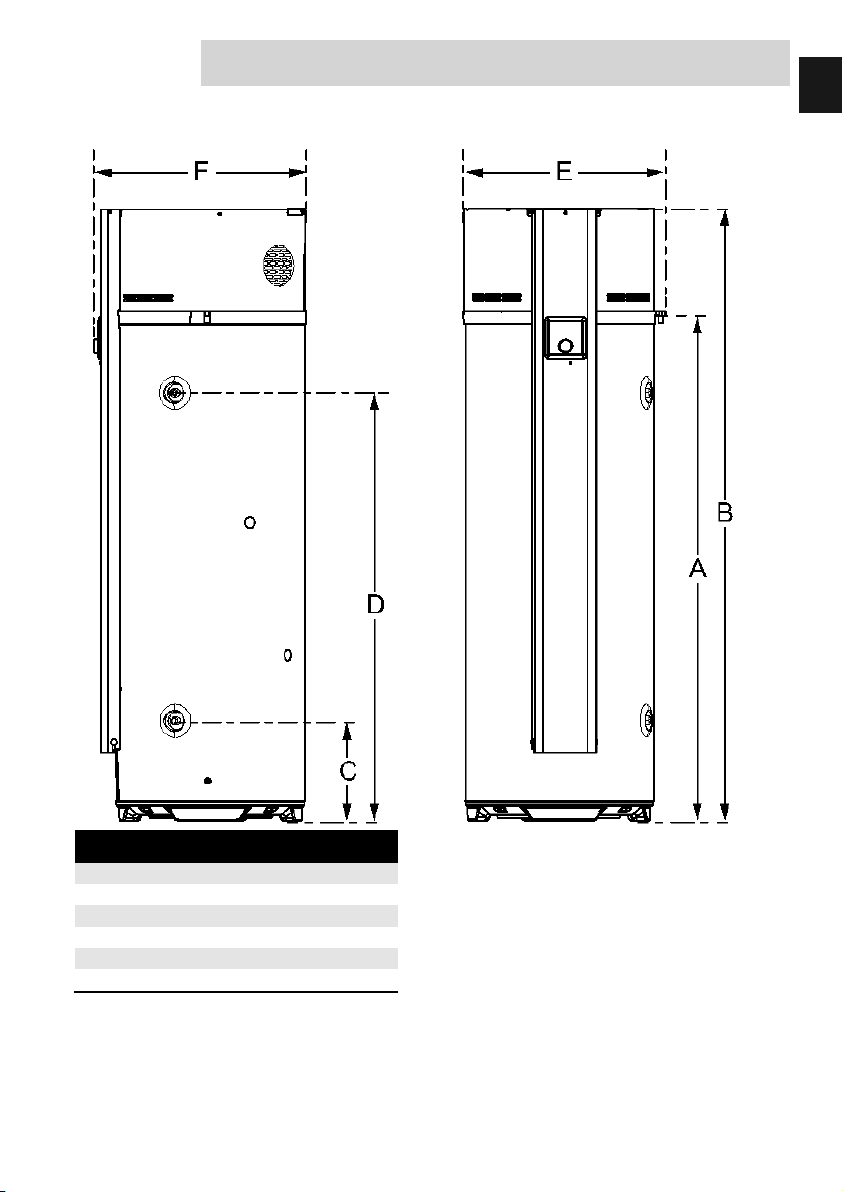

Dimensions / structure6.
Réf
MODELE
200 L
270 L
A
Evacuation des condensats
1214
1548
B
Hauteur totale
1526
1859
C
Hauteur entrée eau froide
302
302
D
Hauteur sortie eau chaude
960
1300
E
Largeur totale
621
621
F
Profondeur totale
647
647
Dimensions en mm

12
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Installation
Schéma de principe dʼune installation1.
Installation
d’unchauffeeau
Déballage
Manutention
Raccordementhydraulique
Remplissage
Paramétrage
Raccordementélectrique
Finde
l’installation
Misesoustension
Miseenplace
Déballage2.
Respecter les recommandations de déballage figurant sur l'emballage du chauffe-eau.
Notre responsabilité ne saurait être engagée pour tout défaut du produit résultant d'un déballage
du produit non conforme à nos préconisations.
Manutention3.
Respecter les recommandations de transport et de manutention figurant sur l'emballage
du chauffe-eau.
Pour la manutention du chauffe-eau, utiliser la sangle prévue à cet effet en respectant la bonne
façon de porter le chauffe-eau, voir figure ci-après.

FR
13
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Mise en place du produit4.
4.1. Configurations interdites
YChauffe-eau puisant lʼair dʼune pièce chauffée.
YInstallation dans des locaux poussiéreux.
YPuisage dʼair contenant des solvants ou des matières explosives.
YInstallation dans un local soumis au gel.
YObjets posés sur le dessus du chauffe-eau
4.2. Préconisations
Installer obligatoirement un bac de rétention dʼeau sous le chauffe-eau lorsque celui-ci est
positionné au-dessus de locaux habités.
Fixer le chauffe-eau avec une des pattes de fixation livrées.
1 1 1
Lʼétiquette signalétique
située au-dessus de la sortie
eau chaude doit être
accessible à tout moment.
Avant le remplissage,
le chauffe-eau doit être mis
de niveau en le calant
si besoin.

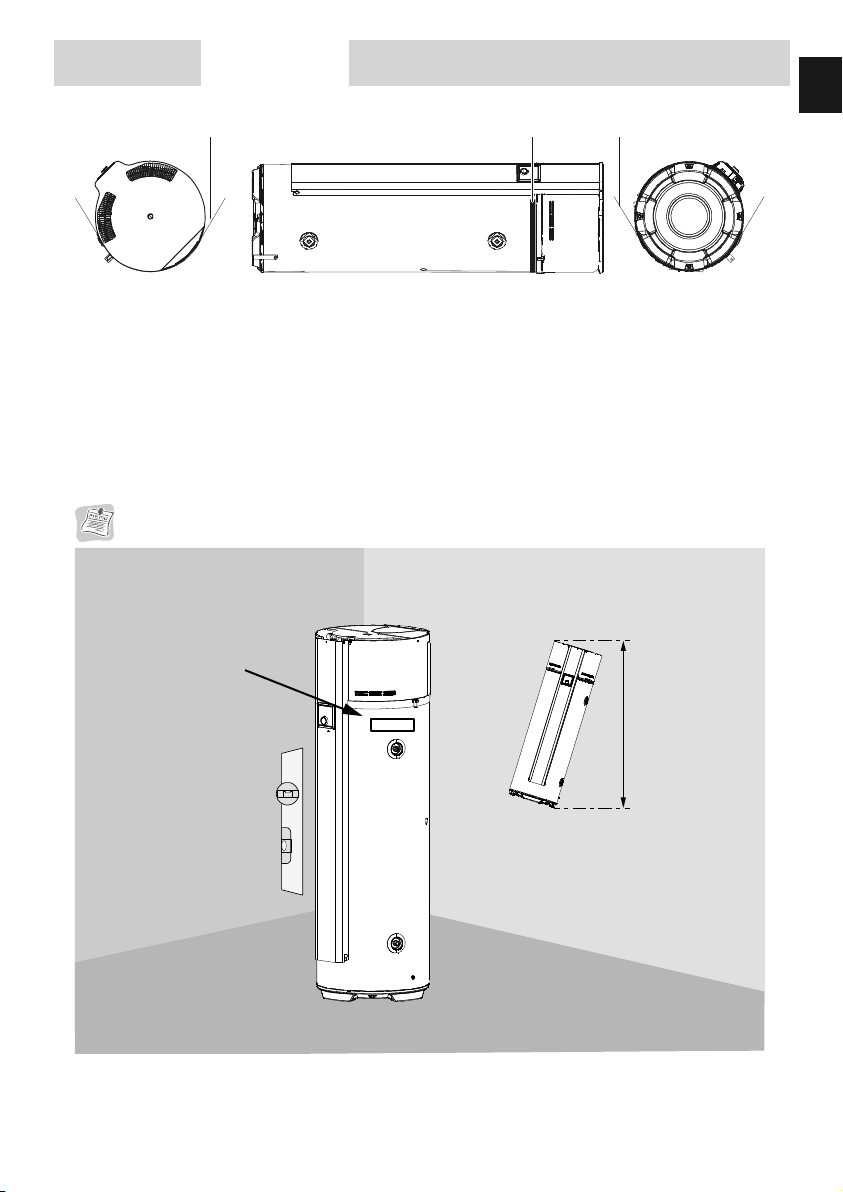

Le chauffe-eau doit être installé sur un sol lisse et horizontal
et ne doit pas être en contact avec un mur.
Hauteur minimale nécessaire du sol
au plafond pour relever le produit :
200 L : 1627 mm
270 L : 1948 mm

14
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Le chauffe-eau doit obligatoirement (conformément à lʼarticle 20 de la norme EN 60335-1) être fixé
au sol à lʼaide de la patte de fixation prévue pour cet usage.
4.3. Installation
Local non chauffé à température supérieure à 5° C et isolé des pièces chauffées de lʼhabitation.
Local conseillé = enterré ou semi enterré, pièce où la température est supérieure à 10 °C toute lʼannée.
Exemples de locaux non chauffé :
YGarage : récupération des calories gratuites libérées des appareils électroménagers en fonctionnement.
YBuanderie : Déshumidification de la pièce et récupération des calories perdues des lave-linge et sèche-linge.
YPièce semi-enterrée : Récupération des calories gratuites libérées par le sol et les parois du sous-sol.
Contraintes dʼinstallation

FR
15
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Le visuel du chauffe-eau de la figure ci-dessus est non contractuel.

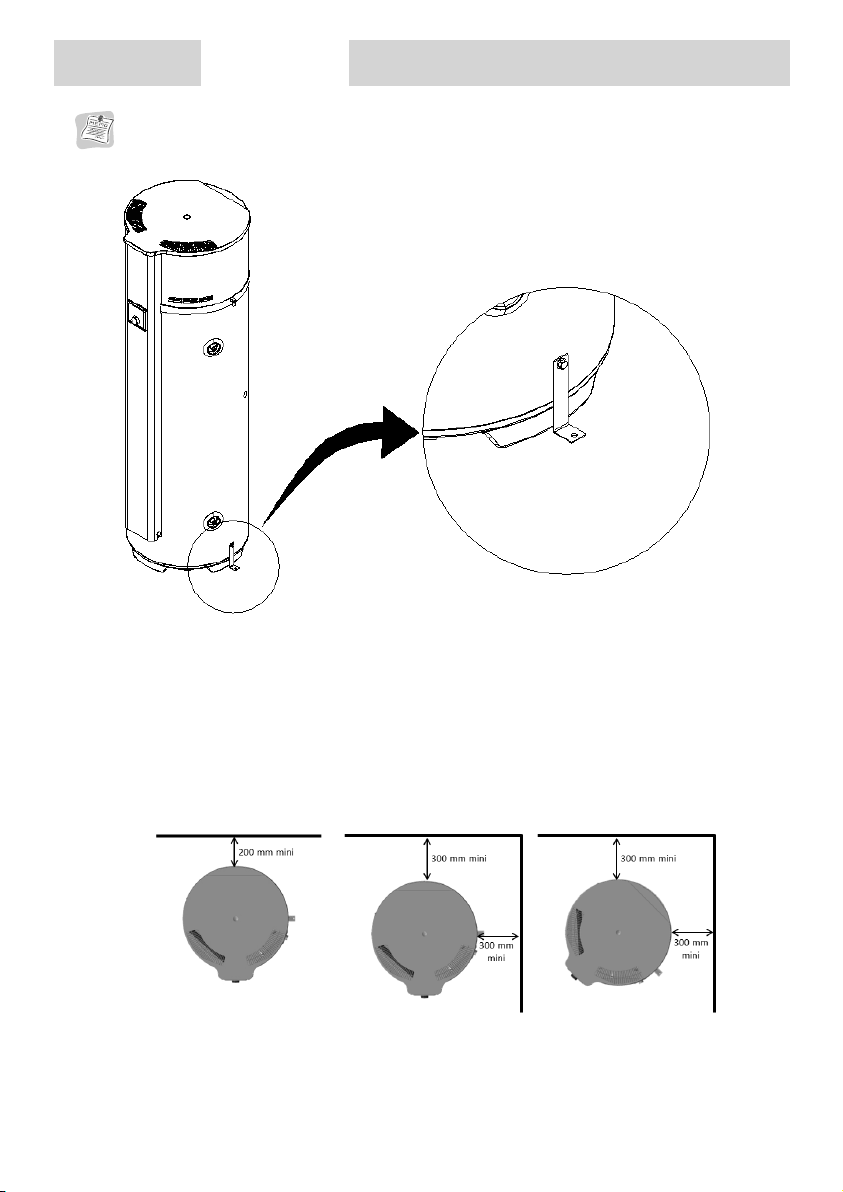

Respecter les espacements minimum indiqués pour éviter une recirculation de lʼair.
Le produit ne doit pas être en contact avec les murs afin dʼéviter la transmission de vibrations.
Afin de ne pas endommager le produit et dégrader ses performances, les entrées et sorties dʼair ne
doivent en aucun cas être bouchées, couvertes ou obstruées.
150mm
mini
710mm
mini
400mm
mini
600mm
mini
120mm
mini
Exemple
dʼinstallation
sans gainage
Hauteur totale
mini du sol au
plafond
200 L : 1,68 m
270 L : 2,01 m
>20m3
Hors volume des
encombrants
Température de la pièce
entre 5 et 35°C, hors
fonctionnement du
chauffe-eau.
600 mm
mini
300 mm
mini
300 mm
mini
900 mm
mini

16
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Raccordement hydraulique5.
Lʼinstallation dʼun bouclage sanitaire est interdite.
En cas de défaillance de lʼappareil sur une installation
avec bouclage, la garantie ne sʼapplique pas.
Il est recommandé de prendre connaissance des avertissements en début du document.
Lʼentrée dʼeau froide est repérée par une collerette bleue et la sortie dʼeau chaude par une collerette rouge. Elles sont
filetées au pas gaz diam. 20/27 (3/4").
Pour les régions où lʼeau est très calcaire (Th>20°f), il est recommandé de traiter celle-ci. Avec un adoucisseur, la
dureté de lʼeau doit rester supérieure à 15°f. Lʼadoucisseur nʼentraîne pas de dérogation à notre garantie, sous
réserve que celui-ci soit agréé pour la France et soit réglé conformément aux règles de lʼart, vérifié et entretenu
régulièrement.
Les critères dʼagressivité de lʼeau doivent respecter ceux définis par le DTU 60.1.
5.1. Raccordement eau froide
Avant de procéder au raccordement hydraulique, vérifier que les canalisations du réseau sont propres.
Lʼinstallation doit être effectuée à lʼaide dʼun groupe de sécurité taré à 0,7 MPa (7 bar) (non fourni), neuf, portant le
marquage NF (norme NF EN 1487) raccordé directement sur le piquage eau froide du chauffe-eau.
De lʼeau pouvant sʼécouler du tuyau de décharge du
dispositif limiteur de pression, le tuyau de décharge
doit être maintenu à lʼair libre. Quel que soit le type
dʼinstallation, il doit comporter un robinet dʼarrêt sur
lʼalimentation dʼeau froide, en amont du groupe de
sécurité.
Lʼ
évacuation du groupe de sécurité doit être
raccordée aux eaux usées en écoulement libre, via
un siphon. Elle doit être installée dans un
environnement maintenu hors gel. Le groupe de
sécurité doit être mis en fonctionnement
régulièrement (1 à 2 fois par mois).
Lʼinstallation doit comporter un réducteur de pression
si la pression dʼalimentation est supérieure à
0,5 MPa (5 bar). Le réducteur de pression doit être
installé au départ de la distribution générale (en
amont du groupe de sécurité). Une pression de 0,3 à
0,4 MPa (3 à 4 bar) est recommandée.


FR
17
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
5.2. Raccordement eau chaude
La réglementation française impose, dans les pièces destinées à la toilette, une température
maximale de lʼeau chaude sanitaire à 50 °C maximum aux points de puisage. Dans les autres pièces,
la température de lʼeau chaude sanitaire est limitée à 60°C aux points de puisage.

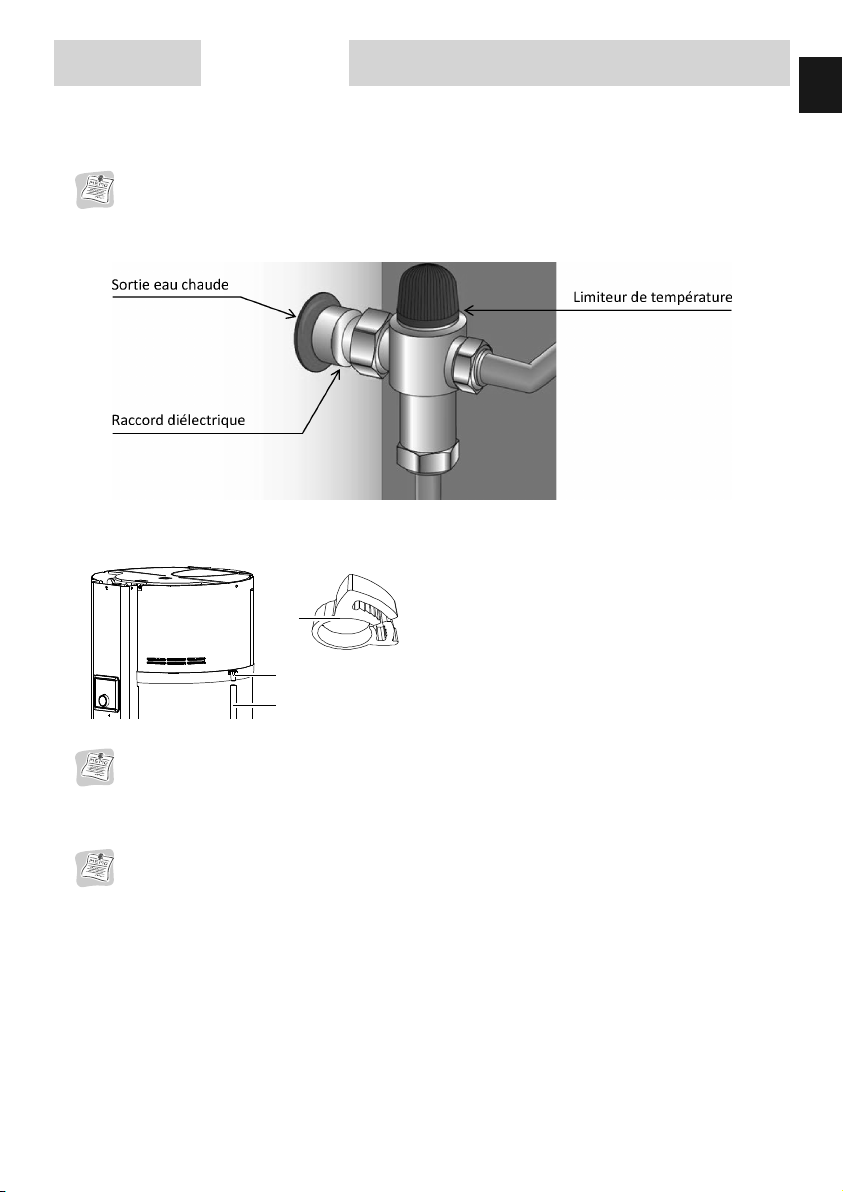

Dans le cas dʼutilisation de tuyaux en matière de synthèse (ex. : PER, multicouche…), la pose dʼun
régulateur thermostatique en sortie de chauffe-eau est obligatoire. Il doit être réglé en fonction des
performances du matériau utilisé.
5.3. Installation du tuyau des condensats
I. Insérer le tuyau dʼévacuation (3) des
condensats sur le collecteur dʼécoulement (2) à
lʼarrière droite du produit.
II. Fixer le presse-tube (1)
sur le tuyau
dʼécoulement et le serrer dans la zone de
recouvrement du tube et du collecteur.
III. Raccorder lʼ
autre extrémité de tuyau à
lʼévacuation des eaux usées via un siphon.
Il est impératif de prévoir un siphon dʼécoulement aux eaux usées.
Remplissage du chauffe-eau6.
Dans le cas de chauffe-eau type ACI, si lʼalimentation électrique du chauffe-eau est coupée
pendant plus de 1 semaine, le chauffe-eau doit être vidangé.
I. Ouvrir le ou les robinets dʼeau chaude.
II. Ouvrir le robinet dʼeau froide situé sur le groupe de sécurité (sʼassurer que le clapet de vidange du groupe est
en position fermée).
III. Après écoulement aux robinets dʼeau chaude, fermer ceux-ci. Le chauffe-eau est plein dʼeau.
IV. Vérifier lʼétanchéité du raccordement aux tubulures et le bon fonctionnement des organes hydrauliques en
ouvrant la vanne de vidange du groupe de sécurité plusieurs fois, afin dʼéliminer la présence dʼéventuels résidus
dans la soupape dʼévacuation.
3
2
1

18
Présentation du
produit Installation Paramétrage / Utilisation
Entretien,
Maintenance et
Dépannage
Garantie
Raccordement électrique7.
Il est recommandé de prendre connaissance des avertissements en début du document.
7.1. Préconisation/Consignes de sécurité
Se référer au schéma de raccordement électrique situé au verso de la couverture.
Le chauffe-eau ne peut être mis sous tension quʼaprès son remplissage en eau
, se reporter
au chapitre « Remplissage du chauffe-eau » - « Installation ». Nous préconisons une installation
du chauffe-eau en alimentation permanente afin d'optimiser les performances du produit.
Le raccordement électrique doit être effectué, hors tension, par un professionnel qualifié.
Le chauffe-eau doit être raccordé sur un réseau à courant alternatif 230 V monophasé 50 Hz.
Le raccordement électrique doit être conforme aux normes dʼinstallation NFC 15-100 ainsi quʼaux préconisations
en vigueur dans le pays où le chauffe-eau est installé. Lʼinstallation doit comporter :
YUn disjoncteur 16 A omnipolaire (courbe C minimum) avec ouverture des contacts dʼau moins 3 mm.
YUne protection par un disjoncteur différentiel de 30 mA.
Le thermostat de sécurité équipant lʼappoint électrique ne doit en aucun cas subir de réparations en dehors de nos
usines. Le non-respect de cette clause supprime le bénéfice de la garantie.
7.2. Fonctionnement avec contact HP/HC
Dans cette configuration, lʼappoint électrique et la pompe à chaleur ne sont pas autorisés à fonctionner en heures
pleines.
Voir le schéma électrique en page de garde.
