Atlantis Land A02-RA241-W54 User manual

WIRELESS ROUTER
ADSL2+
A02-RA241-W54
MULTILANGUAGE
QUICK START GUIDE
A02-RA241-W54_GX01

ITALIANO
Questo prodotto è coperto da garanzia Atlantis Land Fast
Swap della durata di 3 anni. Per maggiori dettagli in merito o
per accedere alla documentazione completa in Italiano fare
riferimento al sito www.atlantis-land.com.
ENGLISH
This product is covered by Atlantis Land 3 years Fast Swap
warranty. For more detailed informations please refer to the web
site www.atlantis-land.com.
For more detailed instructions on configuring and using this
device, please refer to the online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis Land Fast
Swap de 3 ans. Pour des informations plus détaillées, référez-
vous svp au site Web www.atlantis-land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis Land 3 Jahre Fast Swap
Garantie gedeckt. Für weitere Informationen, beziehen Sie sich
bitte auf Web Site www.atlantis-land.com.
ESPAÑOL
Este producto està cubierto de garantía Atlantis Land Fast Swap
por 3 años. Para una información más detallada, se refiera por
favor al Web site www.atlantis-land.com.

The award of the information is facultative, but its lack will
prevent ATLANTIS LAND® from starting the Guarantee process
requested.
Copyright
The Atlantis Land logo is a registered trademark of Atlantis Land
SpA. All other names mentioned mat be trademarks or
registered trademarks of their respective owners. Subject to
change without notice. No liability for technical errors and/or
omissions.
R
R
Re
e
eg
g
gi
i
is
s
st
t
te
e
er
r
r
y
y
yo
o
ou
u
ur
r
r
p
p
pr
r
ro
o
od
d
du
u
uc
c
ct
t
t!
!
!
w
w
ww
w
ww
w
w.
.
.a
a
at
t
tl
l
la
a
an
n
nt
t
ti
i
is
s
s-
-
-l
l
la
a
an
n
nd
d
d.
.
.c
c
co
o
om
m
m
Registration on the web site
www.atlantis-land.com within 15 days
from the purchase of the product dismiss
the customer from showing a valid proof of
purchase (Sale Receipt or Invoice) in case
of the request of intervention. For further
information we invite you to look at our web
site at the section WARRANTY.

MULTILANGUAGE QUICK START GUIDE
4
ITALIANO
1.1 Contenuto della confezione ............................... 7
1.2 I LED frontali......................................................... 7
1.3 Le porte posteriori................................................ 8
1.4 Cablaggio.............................................................. 9
1.5 Settaggi di Default ............................................. 10
1.6 Configurazione di IE.......................................... 10
1.7 Configurazione del PC...................................... 10
Configurazione del PC in Windows 95/98/ME .......10
Configurazione del PC in Windows NT4.0.............11
Configurazione del PC in Windows 2000..............11
Configurazione del PC in Windows XP.................12
1.8 Configurazione Router...................................... 14
PPPoE routed/PPPoA routed ................................17
RFC1483 routed / IpoA routed...............................19
ENGLISH
1.1 Package contents .............................................. 22
1.2 The Front Panel LEDs ...................................... 22
1.3 The Rear Ports................................................... 23
1.4 Cabling ................................................................ 24
1.5 Default Settings.................................................. 24
1.6 IE Configuration ................................................. 25
1.7 TCP/IP Configuration ........................................ 26
Configuring PC (Windows 95/98/ME) ....................26
Configuring PC (Windows NT4.0)........................26
Configuring PC (Windows 2000)...........................27
Configuring PC (WindowsXP)..............................27
1.8 Browser configuration ....................................... 30
PPPoE routed/PPPoA routed ................................32

MULTILANGUAGE QUICK START GUIDE
5
RFC1483 routed / IpoA routed...............................34
FRANCAIS
1.1 Contenu de la boîte ........................................... 36
1.2 Face avant .......................................................... 36
1.3 Face arrière ........................................................ 37
1.4 Câblage............................................................... 38
1.5 Configuration initiale.......................................... 39
1.6 Configuration du TCP/IP................................... 39
Configuration sous Windows 95/98/ME .................39
Configuration sous Windows NT4.0.......................40
Configuration sous Windows 2000.......................40
Configuration sous Windows XP..........................41
1.7 Vérification .......................................................... 44
1.8 Configuration avec le Browser......................... 45
PPPoE Routed /PPPoA Routed.............................48
RFC1483 routed / IpoA routed...............................50
DEUTSCH
1.1 Inhalt der Verpackung....................................... 52
1.2 Die frontalen LED .............................................. 52
1.3 Die Hinterturen ................................................... 53
1.4 Verdrahtung........................................................ 54
1.5 Einstellung des Default..................................... 54
1.6 Die IE Konfiguration .......................................... 55
1.7 Konfiguration des PC ........................................ 55
Konfiguration des PC in Windows 95/98/ME .........55
Konfiguration des PC in Windows NT4.0...............56
Konfiguration des PC in Windows 2000................56
Konfiguration des PC in Windows XP....................57
1.8 Konfiguration des Router.................................. 60

MULTILANGUAGE QUICK START GUIDE
6
PPPoE routed/PPPoA routed ................................62
RFC1483 routed / IpoA routed...............................64
ESPANOL
1.1 Contenido de la Confecciòn............................. 66
1.2 Los LED frontales .............................................. 66
1.3 Las puertas posteriores .................................... 67
1.4 Cablaje ................................................................ 68
1.5 Ajustes de estandàr........................................... 69
1.6 Configuracciòn de IE......................................... 69
1.7 Configuracciòn del PC ...................................... 70
Configuracciòn del PC en Windows 95/98/ME ......70
Configuracciòn del PC en Windows NT4.0............70
Configuracciòn del PC en Windows 2000.............71
Configuracciòn del PC en Windows XP................71
1.8 Configuracciòn Router ...................................... 74
PPPoE routed/PPPoA routed ................................76
RFC1483 routed / IpoA routed...............................78
A02-RA241-W54_GX01(V1.0 July 2005)

ITALIANO
7
Questo manuale è inteso come una guida rapida,
pertanto per ulteriori dettagli sulla configurazione fare
riferimento alla presentazione multimediale o al
manuale esteso presenti sul CDRom allegato.
1.1 Contenuto della confezione
Atlantis Land Wireless Router ADSL2+, CD-ROM
contenente il manuale, Guida di Quick Start, cavo RJ-11
ADSL, cavo CAT-5 LAN , Alimentatore (12V, 1A).
1.2 I LED frontali
LED INFORMAZIONE
Power(5) Acceso quando connesso alla rete
elettrica.
Sys(6) Acceso verde fisso quando il sistema è
pronto.
Wlan(7)
Lampeggiante quando vi è
trasmissione/ricezione e quando il modulo
wireless è correttamente caricato.
Lan (8-11)
Acceso quando connesso ad un
dispositivo Ethernet
Verde= connessione a 100Mbps
Arancio= connessione a 10Mbps
Lampeggiante quando vi è
trasmissione/ricezione.
ADSL(12)
Acceso quando connesso in modalità
ADSL DSLAM. Lampeggiante durante la
fase di allineamento.

ITALIANO
8
PPP(13) Acceso verde fisso quando è attiva una
sessione PPP.
1.3 Le porte posteriori
PORTE UTILIZZO
Line(RJ11) Connettere il cavo RJ-11 a questa
porta per effettuare
l’allacciamento all’ADSL.
LAN(1/4*RJ-45) Connettere con un cavo UTP.
Reset Dopo che il dispositivo è acceso,
premere per effettuare il reset sino
a che il lampeggio intermittente
dei LED anteriori si esaurisce.
Effettuare a questo punto un
riavvio del dispositivo (tramite il
tasto Power On/Off).
POWER (jack) Connettere l’alimentatore a questo
jack.
POWER Switch Premere per accendere/spegnere
il Router.

ITALIANO
9
1.4 Cablaggio
Anzitutto collegare il prodotto alla linea ADSL tramite il cavo
RJ11 fornito in dotazione (nella porta LINE), poi collegare
alle porte RJ45 i PC della Lan oppure eventuali Switch. E’
possibile accedere al Router tramite i diversi client wireless
compatibili con lo standard IEEE802.11b o IEEE802.11g.
Infine collegare l’alimentatore al Wireless Router ADSL2+ e
poi alla presa elettrica. Una volta controllati tutti i
collegamenti ed acceso il Wireless Router ADSL2+ il
prodotto effettuerà immediatamente una diagnostica (circa
60 secondi). Terminata questa fase i Led PWR, SYS
(eventualmente anche i Led LAN, se connessi a PC)
saranno accesi verdi fissi, mentre il led WLAN
lampeggiante. Il Led ADSL, se opportunamente collegato,
inizialmente lampeggerà, durante la fase di allineamento e
poi diventerà fisso, una volta allineatosi (condizione
indispensabile per la navigazione Internet).
Poiché l’ADSL ed il normale servizio telefonico condividono
(spesso) lo stesso filo per trasportare i rispettivi segnali è
necessario, al fine di evitare interferenze dannose, dividere
tramite un apposito filtro i 2 segnali. Tale filtro passa basso
permetterà di estrarre la porzione di spettro utilizzata dal
servizio telefonico impedendo così che la qualità di questo
sia compromessa dalle alte frequenze introdotte dal segnale
dell’ADSL. E’ necessario pertanto utilizzare un filtro per ogni
presa su cui è collegato un telefono analogico. Esistono
opportuni filtri che dispongono di 2 uscite (una PSTN ed una
ADSL) e consentono di utilizzare sulla stessa presa sia un
telefono analogico che il Wireless Router ADSL2+. Tale filtro
non è incluso nella confezione e va acquistato
separatamente. Atlantis Land raccomanda di utilizzare
apparati certificati per il tipo di linee e consiglia la scelta dei
codici A01-AF1 (filtro ADSL tripolare su specifiche Telecom
Italia) o A01-AF2.

ITALIANO
10
1.5 Settaggi di Default
Prima di iniziare la configurazione dell’Atlantis Wireless
Router ADSL2+ è necessario conoscere quali siano i
settaggi di default. Lasciando questi settaggi e impostando i
PC come client DHCP (come da istruzioni seguenti) ed
infine configurando la connessione all’ISP (che avrà
comunicato tutti i parametri del caso) è possibile utilizzare
l’Atlantis Wireless Router ADSL2+ in pochissimo tempo. Per
una configurazione più dettagliata fare riferimento al
manuale presente sul CD. Le configurazioni di Default
dell’Atlantis Wireless Router ADSL2+ sono:
• Username:admin
• Password: atlantis
• Indirizzo IP: (192.168.1.254), Subnet Mask
(255.255.255.0)
• DHCP Server: abilitato
• SSSID= wlan-ap, Channel=6, WEP=disabilitato
1.6 Configurazione di IE
A questo punto è necessario lanciare IE, andare nel menù
strumenti, poi scegliere la sezione Connessioni e spuntare
una delle seguenti voci:
• Non utilizzare mai connessioni remote
• Usa connessione remota se non è disponibile una
connessione di rete
1.7 Configurazione del PC
Configurazione del PC in Windows 95/98/ME
1. Andare in Start/Settings/Control Panel. Cliccare 2
volte su Network e scegliere Configuration.

ITALIANO
11
2. Selezionare TCP/IP->NIC F/E, o qualsiasi Network
Interface Card (NIC) del PC.
3. Cliccare su Properties.
4. Selezionare l’opzione Obtain an IP address
automatically (dopo aver scelto IP Address).
5. Andare su DNS Configuration.
6. Selezionare l’opzione Disable DNS e premere su OK
per terminare la configurazione.
Riavviare il PC affinché i cambiamenti abbiano effetto.
Configurazione del PC in Windows NT4.0
1. Andare su Start/Settings/ Control Panel. Cliccare per
due volte su Network e poi cliccare su Protocols .
2. Selezionare TCP/IP Protocol e poi cliccare su
Properties.
3. Selezionare l’opzione Obtain an IP address from a
DHCP server e premere OK.
Configurazione del PC in Windows 2000
1. Andare su Start/Settings/Control Panel. Cliccare due
volte su Network and Dial-up Connections.
2. Cliccare due volte su Local Area Connection.
3. In Local Area Connection Status cliccare Properties.

ITALIANO
12

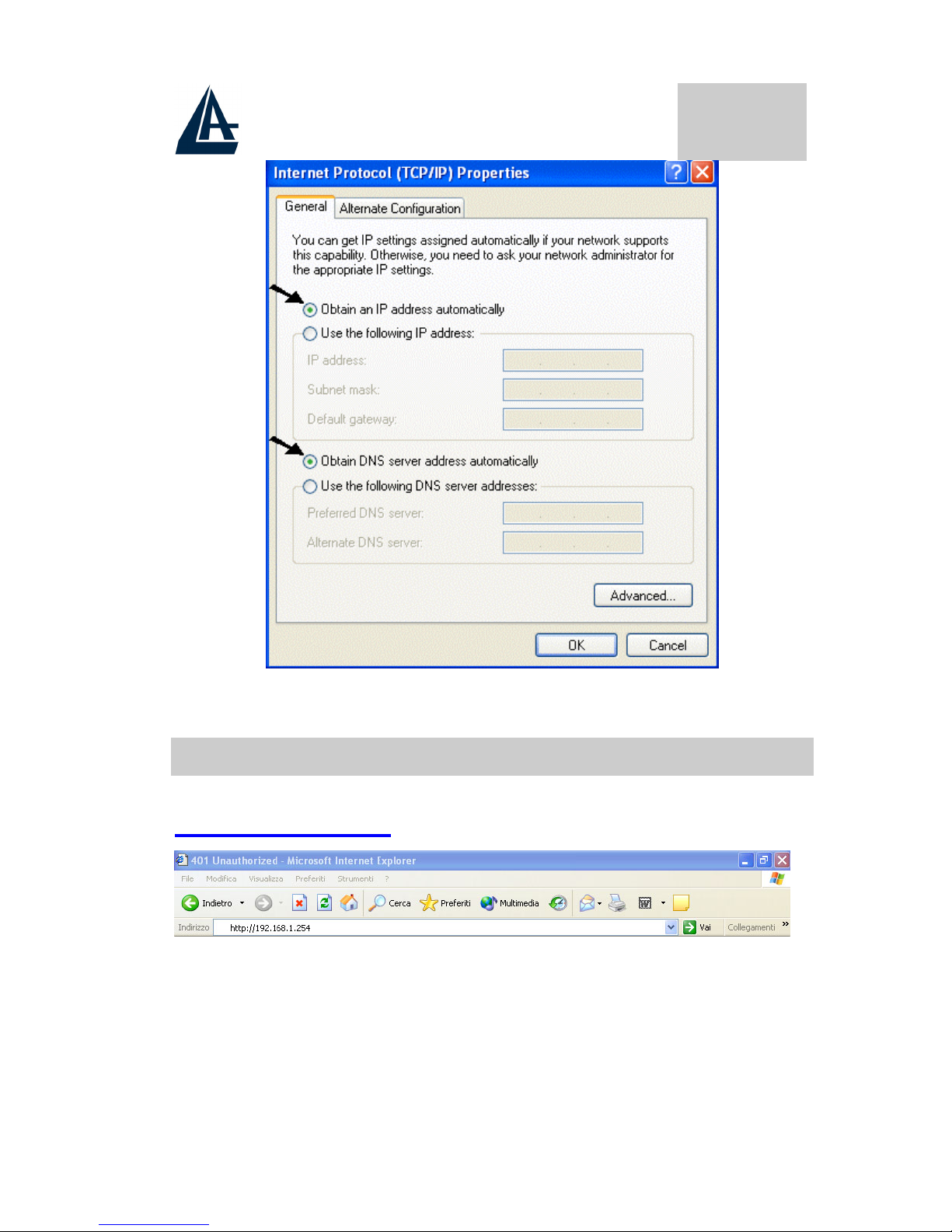

4. Selezionare Internet Protocol (TCP/IP) e cliccare su
Properties.
5. Selezionare l’opzione Obtain an IP address
automatically e successivamente Obtain DNS server
address automatically.
6. Premere su OK per terminare la configurazione.
Configurazione del PC in Windows XP

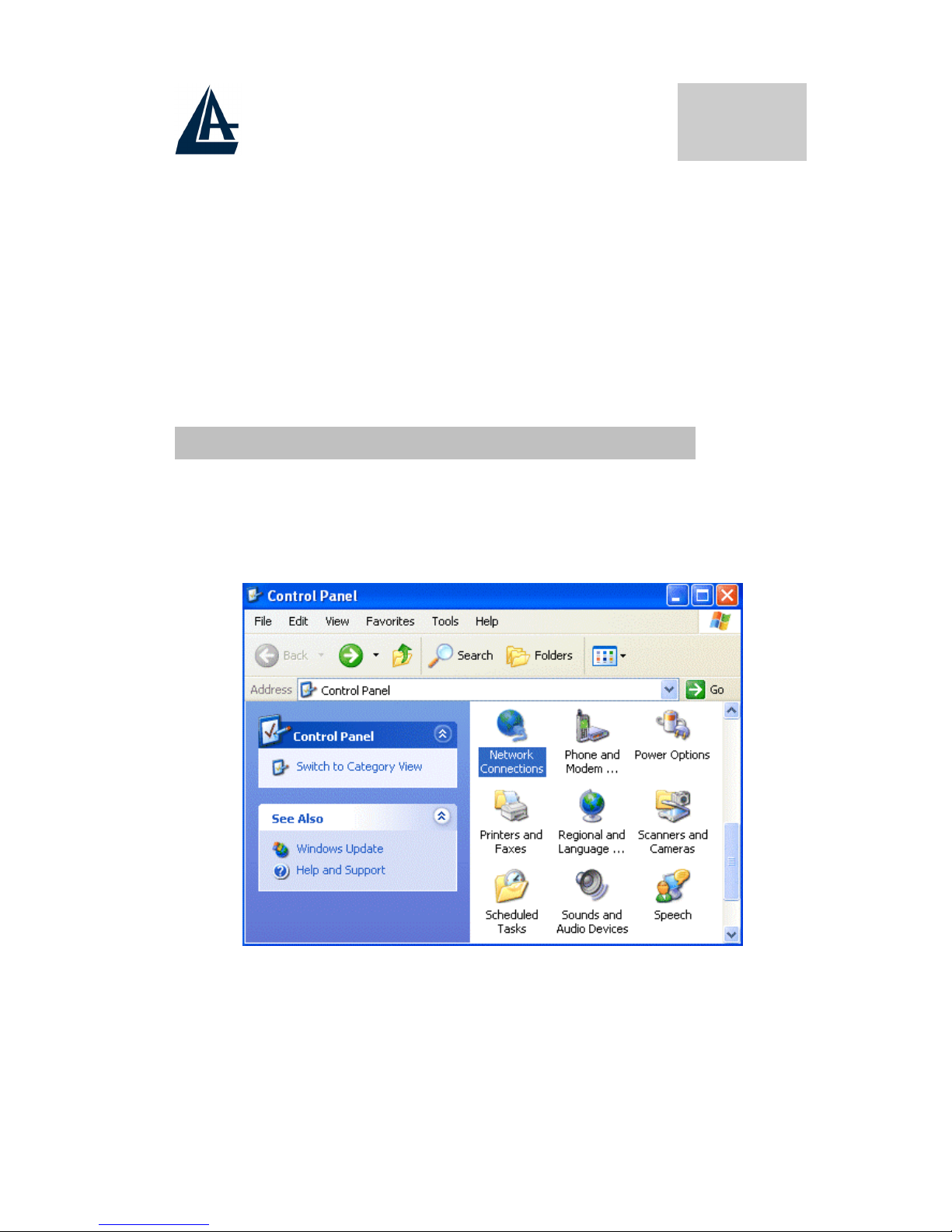

1. Andare su Start e poi Control Panel. Cliccare due
volte su Network (in Classic View) Connections.
2. Cliccare due volte su Local Area Connection.
3. In Local Area Connection Status cliccare Properties.

ITALIANO
13
4. Selezionare Internet Protocol (TCP/IP) e cliccare su
Properties.
5. Selezionare l’opzione Obtain an IP address
automatically e successivamente Obtain DNS server
address automatically.
6. Premere su OK per terminare la configurazione.

ITALIANO
14
1.8 Configurazione Router
Digitare nel browser web il seguente indirizzo IP:
http://192.168.1.254 e premere il tasto invio.
Utilizzare admin (come nome utente) e atlantis (come
password). Premere OK per continuare.

ITALIANO
15
Apparirà a questo punto il Menù Principale, nella cui parte
sinistra è possibile accedere (come se si stessero vedendo i
links in una homepage) a tutte le sezioni disponibili:
• Status (ARP Table, Routing Table, DHCP Table,
System Log, Security Log)
• Quick Start
• Configuration (LAN, WAN, System, Firewall, QoS,
Virtual Server, Advanced)
• Save Config
Cliccando sulla sezione desiderata, nello spazio della
homepage appariranno tutti i settaggi relativi alla
configurazione della sezione scelta, oppure si apriranno
tutta una serie di sottosezioni tra cui scegliere prima di
avere accesso alle configurazione vere e proprie.
Seguendo i successivi passi è possibile rendere operativo il
Wireless Router ADSL2+ in pochissimo tempo a patto di
usare le macchine della Lan configurate come client DHCP.
Al solito per una configurazione personalizzata della Lan e
del Router fare riferimento al manuale presente sul CD.
Cliccare su Configuration, WAN e poi ISP (Change).

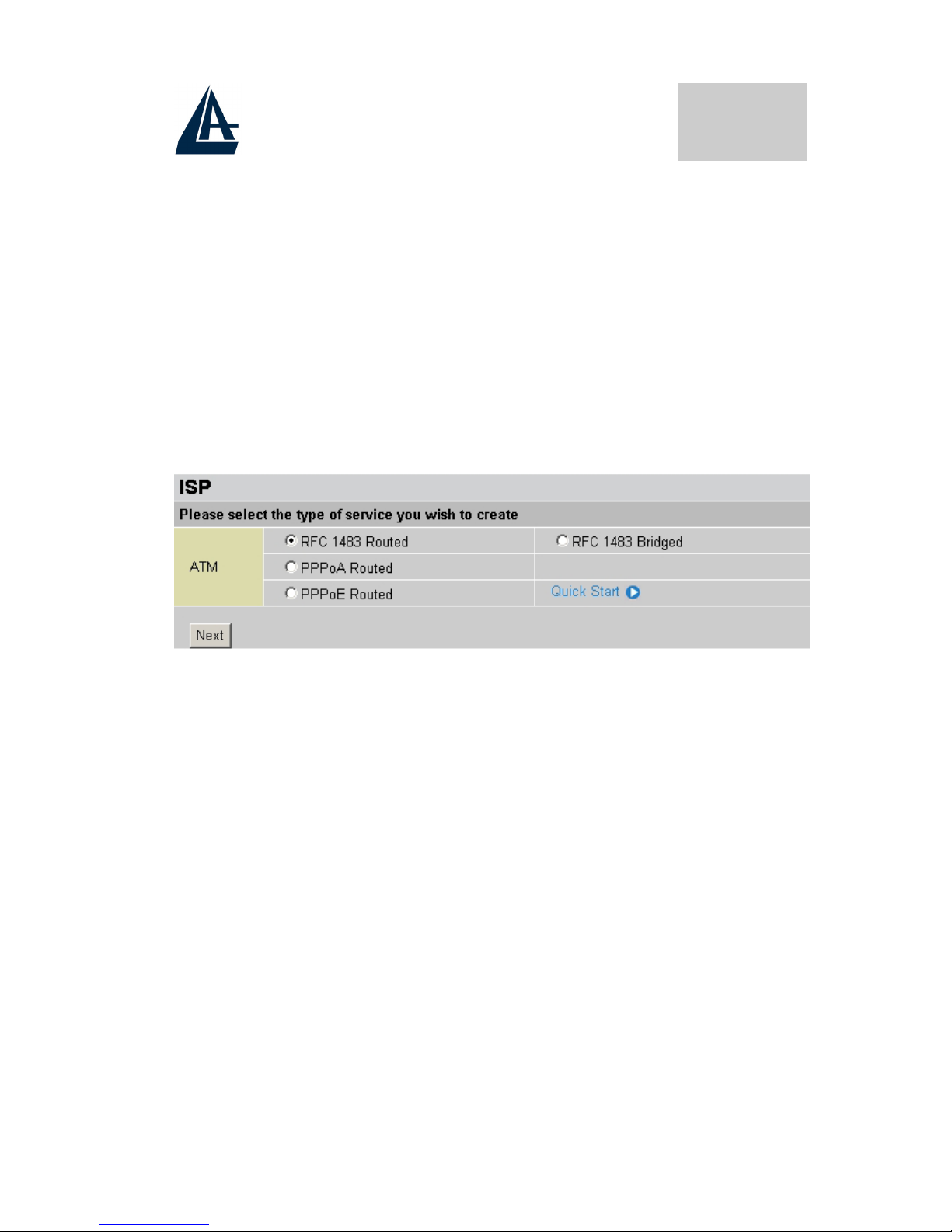

Apparirà la seguente immagine in cui è possibile scegliere il
protocollo utilizzato dall’ADSL.

ITALIANO
16
Prima di iniziare la configurazione della parte WAN del
Wireless Router ADSL2+ è opportuno conoscere il
protocollo utilizzato dall’ISP (PPPoE, PPPoA, RFC1483
Routed) per veicolare l’ADSL.
E’ opportuno considerare, qualora non si abbiano dati
dettagliati sul tipo di ADSL fornita dall’ISP (è comunque
condizione necessaria) che l’username e password sono
utilizzate dai soli protocolli PPPoA e PPPoE, mentre se l’ISP
ha assegnato solo un indirizzo IP statico (oltre ad un Default
Gateway) è molto probabile che il protocollo usato sia l’RFC
1483 Routed.
Una volta scelto il protocollo ADSL utilizzato dall’ISP cliccare
su Next per inserire i parametri.

ITALIANO
17
PPPoE routed/PPPoA routed
PPPoE/PPPoA sono connessioni ADSL conosciute come
dial-up DSL. Sono state concepite per integrare servizi a
banda larga con un’attenzione particolare alla facilità di
configurazione. L’utente può beneficiare di una grande
velocità di accesso senza cambiare l’idea di funzionamento,
condividere lo stesso account con l’ISP.
Controllare che i parametri siano come in figura:
• VPI: 8 (se non diversamente specificato dall’ISP)
• VCI: 35 (se non diversamente specificato dall’ISP)
• NAT:Enable
• Username: Introdurre l’username fornita dall’ISP (case
sensitive).
• Password: Introdurre la password fornita dall’ISP (case
sensitive).

ITALIANO
18
• Service Name (solo in PPPoe): introdurre solo se
espressamente richiesto dall’ISP.
• IP Adress: 0.0.0.0
• Authentication Protocol: Auto
• Connection: Scegliere Always On per mantenere attiva
sempre la sessione PPPoE/PPPoA. Scegliere Connect
On-Demand (solo in PPPoE) per far costruire la
connessione solo in caso di traffico.
• Idle-Timeout: Il dispositivo disconnette
automaticamente la connessione ADSL quando non
rileva alcuna attività di pacchetti verso Internet per un
tempo predeterminato. Il valore può essere settato in
minuti.
• RIP: No RIP
• MTU: 1500(PPPoA), 1492(PPPoE)
• PPPoE Relay:
Premere su Apply per terminare.
Il Led ADSL prima lampeggerà e poi diventerà fisso
indicando l’avvenuto allineamento. Successivamente il led
PPP dovrebbe diventare fisso. A questo punto è possibile
cominciare la navigazione, accedendo invece alla sezione
Status del dispositivo è possibile controllare i dettagli della
connessione PPP. Per ogni altro problema si invita alla
consultazione del manuale completo o guida rapida
multimediale presenti sul CDRom allegato al prodotto.
Cliccare Save Config to Flash per rendere permanente la
configurazione.

ITALIANO
19
RFC1483 routed / IpoA routed
Controllare che i parametri siano come in figura:
• VPI:8 (se non diversamente specificato dall’ISP)
• VCI:35 (se non diversamente specificato dall’ISP)
• NAT:Enable
• Encapsulation: Scegliere l’incapsulamento 1483
Routed IP LLC (più raramente 1483 Routed VC-Mux) in
caso di RFC 1483.
Scegliere Use the Following IP address ed introdurre:
• IP Adress:Introdurre l’indirizzo IP fornito dall’ISP
• Subnet Mask: Introdurre la subnet mask fornita dall’ISP
• Gateway:Introdurre l’indirizzo IP del default Gateway
fornito dall’ISP
• RIP: No Rip
Premere Apply per terminare.
Il Led ADSL prima lampeggerà e poi diventerà fisso
indicando l’avvenuto allineamento. A questo punto

ITALIANO
20
accedendo alla sezione Status è possibile controllare
l’avvenuta connessione e quindi cominciare la navigazione.
Per ogni altro problema si invita alla consultazione del
manuale completo o guida rapida multimediale presenti sul
CDRom allegato al prodotto. Cliccare Save Config to Flash
per rendere permanente la configurazione.
