- WARNUNG: Trennen Sie vor der Montage den Masse-Pol (-) von der
Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf richtige Polung.
Falsche Polung führt zu Kurzschlüssen und kann die Fahrzeugelektrik
beschädigen.
- Die besten Einbaupositionen sind die Originalplätze zwecks Originalität
und einfacherer Montage.
- Beachten Sie das die Lautsprecher plan und stabil eingebaut werden. Die
Qualität des Einbaues entscheidet sehr stark das Klangbild, daher sollte
auf Dämmung und Sorgfalt bei der Installation geachtet werden. Beachten
Sie dass die Lautsprecher vor Hitze, Sonneneinstrahlung, mechanischen
Einflüssen, Feuchtigkeit und Nässe durch Zubehör von
AUDIO SYSTEM geschützt sind.
- Achtung: Verlegen Sie Ihre Kabel so dass diese nicht gequetscht werden
oder über scharfe Kanten verlaufen. Dies kann zu Kurzschlüssen mit
Beschädigungen führen.
- Wichtig ist die richtige Polarität der Lautsprecher. Das Klangbild kann
aber auch durch verpolen der Hochtöner verbessert werden.
Ausprobieren und hören bzw. messen ist hier sinnvoll!
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes inklusive GERMAN SOUND.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der Installation und
Inbetriebnahme des Gerätes vollständig durch.
Achtung: Beachten Sie die Vorschriften und Hinweise Ihres Automobilherstellers
und achten Sie beim anschließen auf die richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder
Austausch. Heben Sie Ihren Kaufbeleg, diese Bedienungsanleitung und die
Originalverpackung sorgfältig auf.
Achtung: Der Gebrauch von Musikanlagen kann das Hören von wichtigen
Verkehrsgeräuschen behindern. AUDIO SYSTEM Germany übernimmt
keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden,
die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen. Wir
empfehlen Ihnen, die Installation von einer Fachwerkstatt / Einbauspezialist
vornehmen zu lassen, da ein fachgerechter Einbau und Anschluss die
Voraussetzung für ein klanglich perfektes Ergebnis ist.
WARNUNG: Dieses Lautsprechersystem ist in der Lage, sehr hohe Lautstärken zu
produzieren. Das Hören mit sehr hohen Lautstärken kann zu Gehörschäden
führen.
- Warning: First disconnect negative pole of your car battery. Check
polarity changing polarity may cause serious damages to your car electric.
- Best speaker positions are the original build in positions. Easy installation
and originality are the reasons.
- Take care your speakers are build in straight, plain and well fastening.
-Sometimes using a mounting adapter made from plastic, wood or metal
may help you to fix all equipment proper to your car.
- As better your speakers were installed the better the sound will be. A wide
range of optionally installing product made by
AUDIO SYSTEM will help you to get best possible results keeping
out vibrations and humidity.
- Warning: Lay all cables as straight as possible without squashing or
laying them over sharp edges. Otherwise this can cause short circuit or
damages to your whole installation. The right polarity of all speakers is
extremely important for the sound of your car audio system. We
recommend changing polarity of the tweeters finding out the best possible
sound
The best is to listen or measure it.
Congratulations on purchasing an AUDIO SYSTEM product
including GERMAN SOUND.
Important: Completely read this operating instruction before installation
and use of the device. Pay attention to advices and instructions of the car
manufacturer. Check the polarity when connecting the loudspeakers.
You will need your purchase receipt as proof of purchase for any and all
warranty repairs and for insurance purposes. Keep your receipt, owner´s
manual and packing materials in a safe location for possible future use.
ATTENTION: Use of sound components can impair your ability to hear
necessary traffic sounds and may constitute a hazard while driving your
automobile. AUDIO SYSTEM Germany accepts no liability for
hearing loss, bodily injury or property damage as a result of use or
misuse of our products.
We recommend installing the equipment by an authorized service center
or dealer. A professional fitting and connection is the requirement for
further warranty and perfect sound.
ATTENTION: This speaker-system is able to produce a high level of
loudness. Long-term and excessive exposition can lead to injury of
hearing.
vielen dank thank you
Montage Tips Mechanical installation Tip

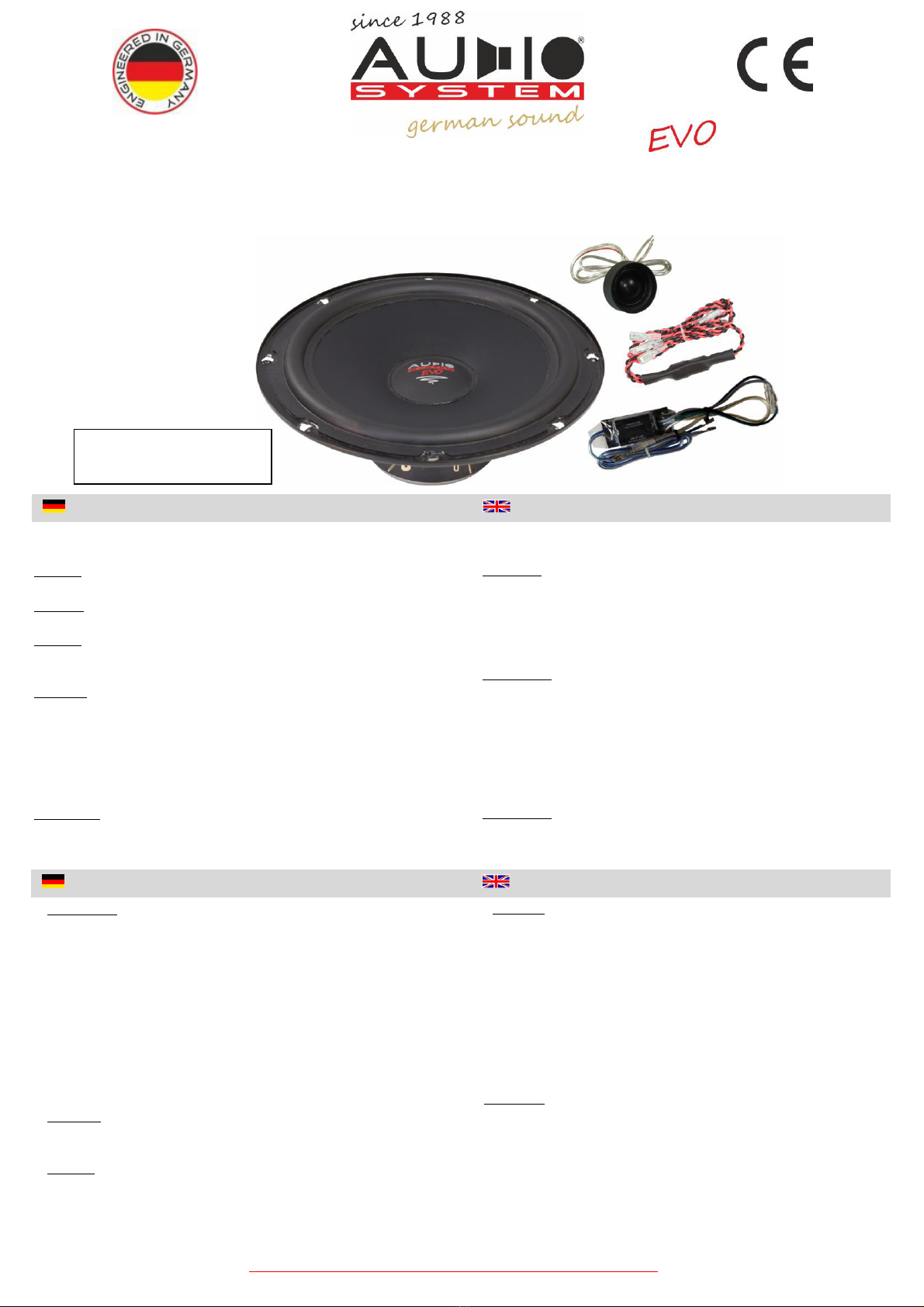

Abbildung:
R200 EM EVO

R-series em evo USER MANUAL/AnleitunG
www.audio-system .de
Audio System Germany falltorstrasse 6 76707 hambrücken
Allgemein introduction
Das Lautsprechersystem lässt sich an die jeweilige Akustik des
Fahrzeuges und an den persönlichen Geschmack anpassen. Je nach
Lage des Lautsprechereinbauortes kann die Weiche so eingestellt
werden, dass der Frequenzgang mit diesen geometrischen
Gegebenheiten optimiert wird.
Je nach Installationsort des Hochtöners ist es nötig, den Frequenzgang
anzupassen, z.B. bei einer Montage des Hochtöners in der A-Säule, im
Spiegeldreieck oder in der Türverkleidung. Ohne Anpassung können die
Hochtöner tonal nicht in Ordnung sein. Natürlich kann die Weiche auch
auf den persönlichen Geschmack der Hochtonlautstärke oder
Musikrichtung eingestellt werden
Wichtig: Freie Kabelenden müssen unbedingt isoliert werden.
Nichtbeachtung kann zu einem Kurzschluss führen.
The speaker system is adaptable to specific car acoustics and to
everybody’s personal music sound taste.
The frequency response can be optimized according to position and
geometric situation of the speaker.
Depending on the installation position of the tweeter, you have to
adapt the frequency range. Example: If the tweeter is installed in the
A-pillar, in the “mirror edge” or in the door panel. Without
adjustment the tweeters cannot be tonal. The crossover is adjustable
exactly to your personal idea for tweeter volume or music trend.
Important: The free ends of the cables have to be isolated after
cutting. The electrical system may be damaged if this instruction is
not heeded!
packungsinhalt package content
- 2 x Hochtöner: Hs 24 em EVO 2
- 2 x TMT: as130 EVO oder as165 EVO oder AS200 EM EVO
- 2 x Hochton-Frequenzweichen: fwk em
- 2 x Mittelton-Frequenzweichen: fwk MT
- Montagematerial
- Bedienungsanleitung
- 2 x tweeter: Hs 24 em EVO 2
- 2 x midrange: as130 EVO or as165 EVO or AS200 EM EVO
- 2 x tweeter crossover: fwK em
- 2 x midrange crossover: fwK MT
- mounting accessories
- manual
- alubutyl 1500, 2000, 3000 und 5000
- alu 200 und alu 500 selbstklebende Dämmmatten.
- Swell foam, swell wave, pu foam.
- neoprene foam, rainstop.
- z-evo, z-pro Cinchkabel.
- Z-sc 0,75, 1,5, 2,5, 4,0 Sauerstoffreies Lautsprecherkabel.
- Z-pc 10, 20 ,35, 50 Sauerstoffreies Stromkabel.
- alubutyl 1500, 2000, 3000 and 5000
- alu 200 and alu 500 adhesive damping mat .
- Swell foam, swell wave, pu foam.
- neoprene foam, rainstop.
- z-evo, z-pro RCA cable.
- Z-sc 0,75, 1,5, 2,5 and 4,0 oxygene free speaker cable.
- Z-pc 10, 20, 35, 50 oxygene free power cable.
optionales einbauzubehör optional mounting accessories
Farbe
Wert
Position Hochtöner
gelb-ransparent
Eingang +
transparent
Eingang -
blau-transparent
HT +
transparent
HT -
schwarz + lila
3,9µF
Spiegeldreieck
schwarz + grün
2,7µF
Türverkleidung
schwarz+ grün und
grau + lila
6,6µF
A-Säule
color
value
tweeter position
yellow-Transparent
input +
transparent
input -
blue-transparent
tweeter +
transparent
tweeter -
black + purple
3,9µF
mirror angle
black + green
2,7µF
door panel
black + green and
grey + purple
6,6µF
A-pillar
