auna 501 SW WH User manual
www.auna-multimedia.com
Linie 501 SW WH
Subwoofer
10028432 10028433 10028434
3
DE
English 9
Español 15
Français 21
Italiano 27
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes.
Lesen Sie die folgenden Hinweise sorgfältig durch
und befolgen Sie diese, um möglichen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der
Hinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung. Scannen Sie den
IROJHQGHQ 45&RGH XP =XJULƒ DXI GLH DNWXHOOVWH
Bedienungsanleitung und weitere Informationen rund
um das Produkt zu erhalten:
INHALTSVERZEICHNIS
Technische Daten 4
Sicherheitshinweise 5
Anschlussdiagramm 6
Inbetriebnahme und Bedienung 8
Hinweise zur Entsorgung 8
Hersteller 8
4
DE
TECHNISCHE DATEN
Artikelnummer 10028432, 10028433, 10028434
Stromversorgung 220-240 V ~ 50/60 Hz
RMS-Leistung 250 W
Frequenzgang Einstellbar, 35 Hz - 200 Hz
Phasenabgleich 0 - 180
Nennimpedanz 6 Ohm
Stromversorgung 230V ~ 50/60Hz
Line Input Cinch
Speaker Eingänge / Ausgänge Low / Hi
Automatische Abschaltung Ja
Maße 27 x 57 x 41,5cm
5
DE
SICHERHEITSHINWEISE
Allgemeine Hinweise
• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es
gewittert, ziehen Sie den Stecker aus der Steckdose der trennen Sie das
Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt
durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel
oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag
führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals
*HJHQVW¥QGHMHJOLFKHU$UWGXUFKƒQXQJHQLQGDV*HU¥WGDVLH
gefährliche Spannungspunkte berühren oder Teile kurzschließen
können, die zu einem Brand oder einem elektrischen Schlag führen
könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem
Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu
ZDUWHQGD6LHVLFKGXUFKGDVƒQHQRGHU(QWIHUQHQYRQ$EGHFNXQJHQ
gefährlichen Spannungen oder anderen Gefahren aussetzen.
EHUODVVHQ6LHDOOH:DUWXQJVDUEHLWHQTXDOL§]LHUWHP6HUYLFHSHUVRQDO
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus
GHU6WHFNGRVHXQGZHQGHQ6LHVLFKDQHLQHQTXDOL§]LHUWHQ)DFKEHWULHE
wenn eine der folgenden Situationen eintritt:
a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das
Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.
• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass
der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die
vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das
Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag
oder anderen Gefahren führen.
• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen
wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten
(einschließlich Verstärkern) aufgestellt.
Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich
eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie
vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich
mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht
wurden und die damit verbundenen Risiken verstehen.
6
DE

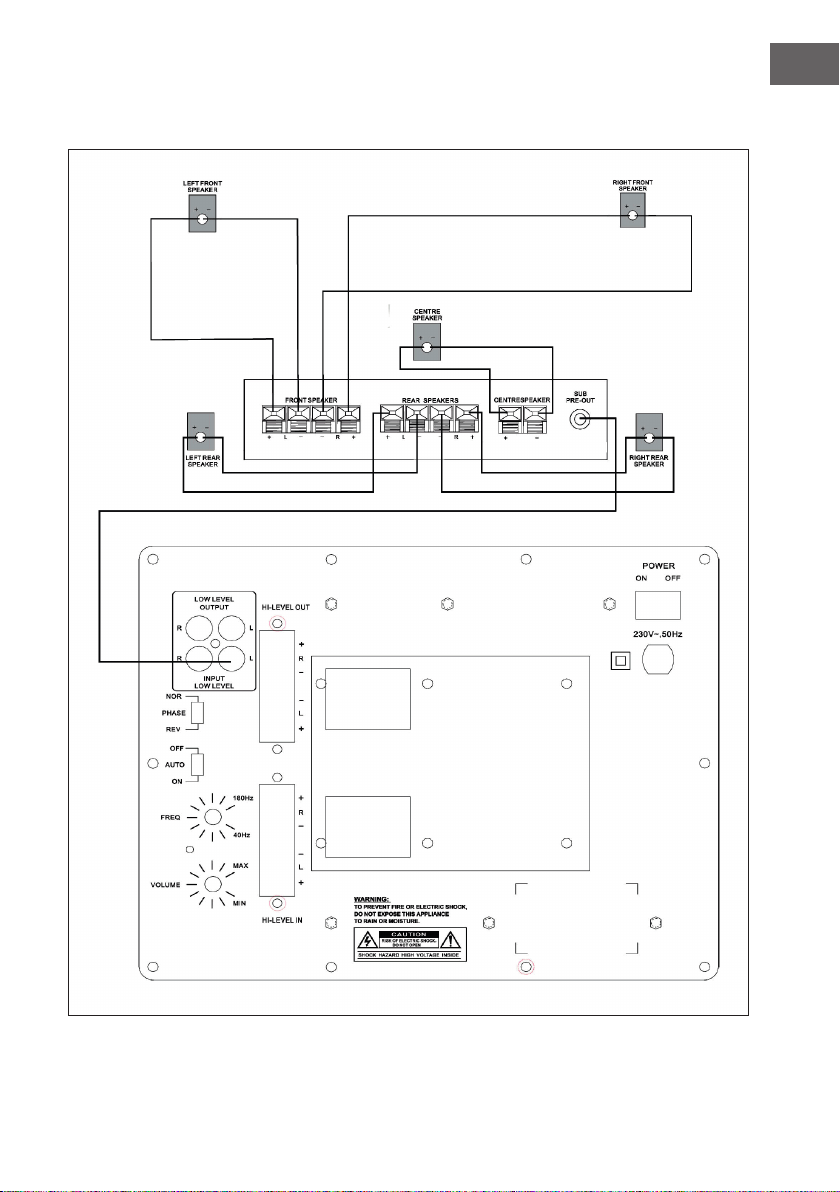

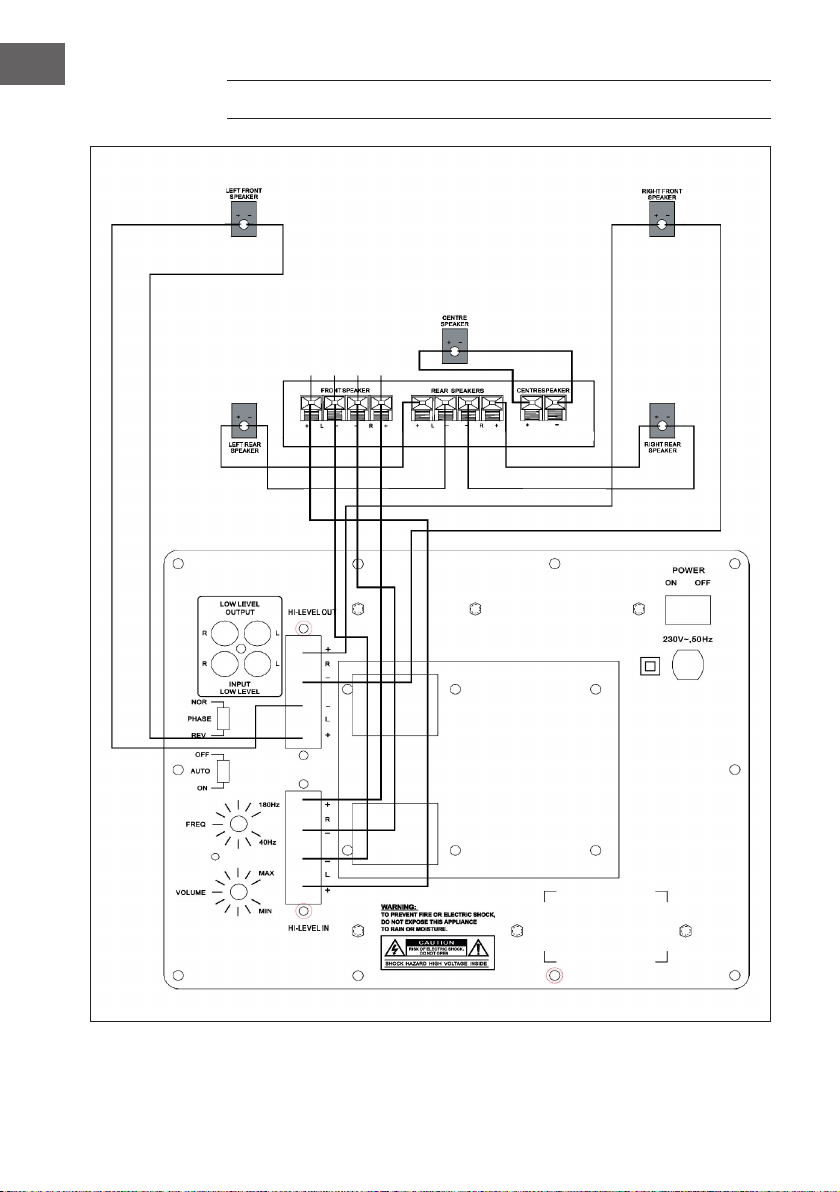

ANSCHLUSSDIAGRAMM
7
DE
8
DE
INBETRIEBNAHME UND BEDIENUNG
• Schalten Sie alle zu verbindenden Geräte aus.
6WHOOHQ6LHVLFKHUGDVVVLFKGHU6XEZRRIHULP2))0RGXVEH§QGHW
und stellen Sie den „GAIN“-Regler auf Minimum. Bringen Sie den
„FREQ“-Regler ungefähr in die Mittenposition.
• Verbinden Sie das Stromkabel mit der Steckdose.
• Verbinden Sie Verstärker und Subwoofer, wie nachstehend abgebildet.
Für Verstärker mit nur einem Subwoofer-Ausgang spielt es keine Rolle,
ob Sie den rechten oder linken Eingang des Subwoofers benutzen.
• Schalten Sie Verstärker und ihren Subwoofer ein : Schiebeschalter „OFF-
AUTO-ON“.
• Beginnen Sie mit dem Abspielen von Musik.
• Regeln Sie den „GAIN“-Regler vorsichtig bis zum gewünschten Pegel
hoch.
• Stellen Sie den „FREQ“-Regler entsprechend Ihrer Präferenzen ein.
• Variieren Sie nun die Position des Phasenumkehrschalters (PHASE):
Wählen Sie die Stellung, die im Zusammenklang mit ihren
Lautsprechern die kräftigere Basswiedergabe bewirkt.
• Bringen Sie nun den Schiebeschalter „OFF-AUTO-ON“ in die Stellung
„AUTO“ : Nun schaltet sich Ihr Subwoofer immer dann automatisch ein,
wenn Sie die Musikwiedergabe starten.
HINWEISE ZUR ENTSORGUNG
%H§QGHWVLFKGLHOLQNH$EELOGXQJGXUFKJHVWULFKHQH
Mülltonne auf Rädern) auf dem Produkt, gilt die
Europäische Richtlinie 2012/19/EU. Diese Produkte
dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen
Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen
Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden
Umwelt und die Gesundheit ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt.
0DWHULDOUHF\FOLQJKLOIWGHQ9HUEUDXFKYRQ5RKVWRƒHQ
zu verringern.
HERSTELLER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
9
EN
Dear Customer,
Congratulations on purchasing this device. Please read
the following instructions carefully and follow them to
prevent possible damages. We assume no liability for
damage caused by disregard of the instructions and
improper use. Scan the QR code to get access to the
latest user manual and more product information.
CONTENT
Technical Data 10
Safety Instructions 11
Connection Diagram 12
Commissioning and Operation 14
Hints on Disposal 14
Producer 14
10
EN
TECHNICAL DATA
Item number 10028432, 10028433, 10028434
Power supply 220-240 V ~ 50/60 Hz
RMS power 250 W
Frequency response (±3dB) Adjustable, 35 Hz - 200 Hz
Phase alignment 0 - 180
Nominal impedance 6 Ohm
Power connection 230 V ~ 50/60Hz
Line Input Cinch
Speaker Input / Output Low / Hi
$XWRRQRƒ Yes
Dimensions 27 x 57 x 41.5cm
11
EN
SAFETY INSTRUCTIONS
General information
• Lightning - If you are not going to use the device for a long time or
if there is a storm, disconnect the plug from the electrical outlet and
disconnect the device from the antenna connector. This will avoid
damage to the product that may be caused by lightning or overvoltage.
• Overload - Do not overload power outlets, extension cords, or built-in
SRZHURXWOHWVDVWKLVPD\UHVXOWLQD§UHRUHOHFWULFVKRFN
• Foreign objects and liquid - Never push objects of any kind through
openings in the device as they may touch dangerous voltage points or
VKRUWRXWSDUWVZKLFKFRXOGUHVXOWLQD§UHRUHOHFWULFVKRFN1HYHUVSLOO
liquids of any kind on the device.
• Repairs and maintenance - Do not attempt to service this product
yourself, as opening or removing covers will expose you to dangerous
YROWDJHVRURWKHUKD]DUGV/HDYHDOOPDLQWHQDQFHWRTXDOL§HGVHUYLFH
personnel.
• Damage requiring service - Disconnect the power plug from the outlet
DQGFRQVXOWDTXDOL§HGVSHFLDOLVWLIDQ\RIWKHIROORZLQJFRQGLWLRQV
occur:
a) If the power cord or plug is damaged.
b) If liquid has been spilled or objects have fallen onto the product.
c) If the product has been exposed to rain or water.
d) If the product has been dropped or damaged.
e) If the product has a markedly reduced performance.
• Replacement parts - When replacement parts are required, make
sure that the service professional who replaces the parts only uses
replacement parts that have been approved by the manufacturer or
that have the same characteristics as the original part. Unauthorized
UHSODFHPHQWPD\UHVXOWLQ§UHHOHFWULFVKRFNRURWKHUKD]DUGV
• Heat - Do not place the unit near heat sources such as radiators,
KHDWHUVVWRYHVRURWKHUSURGXFWVLQFOXGLQJDPSOL§HUV
Note: This device may be only used by children 8 years old or older and
SHUVRQVZLWKOLPLWHGSK\VLFDOVHQVRU\DQGPHQWDOFDSDELOLWLHVDQGbbRU
lack of experience and knowledge, provided that they have been
instructed in use of the device by a responsible person who understands
the associated risks.
12
EN
CONNECTION DIAGRAM
13
EN
14
EN
COMMISSIONING AND OPERATION
6KXWRƒDOOGHYLFHVWKDWRXJKWWREHFRQQHFWHG7REHVXUHWDNHRXWWKH
proper fuse.
• Make sure that the subwoofer is OFF and turn down the GAIN control.
Set the FREQ control to about center position.
• Connect the mains cable with a socket.
&RQQHFWWKHVXEZRRIHUWRDQDPSOL§HUDVVKRZQLQWKHFRQQHFWLRQ
GLDJUDPVEHORZ)RUDPSOL§HUVZLWKRQHVXEZRRIHURXWSXWLWPDNHVQR
GLƒHUHQFHZKHWKHU\RXXVHWKHULJKWRUOHIWLQSXWRIWKHVXEZRRIHU
6ZLWFK\RXUDPSOL§HUDQGVXEZRRIHURQVZLWFK2))$87221
• Play some music.
• Turn the GAIN control slowly until you reach the desired level.
• Set the FREQ control to achieve your desired tone.
• Vary the position of the PHASE (phase reversal switch). Choose the
SRVLWLRQWKDWRƒHUVWKHWLJKWHVWEDVVIRXQGDWLRQIRUWKHFRPELQDWLRQ
with your other speakers
• You can slide the power switch to the position AUTO. This will make the
subwoofer wake up anytime you start any music playback.
HINTS ON DISPOSAL
According to the European waste regulation 2012/19/
EU this symbol on the product or on its packaging
indicates that this product may not be treated as
household waste. Instead it should be taken to the
appropriate collection point for the recycling of
electrical and electronic equipment. By ensuring this
product is disposed of correctly, you will help prevent
potential negative consequences for the environment
and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more
detailled information about recycling of this product,
please contact your local council or your household
waste disposal service.
PRODUCER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
15
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto.
Lea atentamente el siguiente manual y siga
FXLGDGRVDPHQWHODVLQVWUXFFLRQHVGHXVRFRQHO§QGH
evitar posibles daños. La empresa no se responsabiliza
de los daños ocasionados por un uso indebido del
producto o por haber desatendido las indicaciones de
seguridad. Escanee el código QR para obtener acceso
al manual de usuario más reciente y otra información
sobre el producto:
ÍNDICE DE CONTENIDOS
Datos técnicos 16
Indicaciones de seguridad 17
Diagrama de conexión 18
Puesta en marcha y funcionamiento 20
Retirada del aparato 20
Fabricante 20
16
ES
DATOS TÉCNICOS
Número de artículo 10028432, 10028433, 10028434
Fuente de alimentación 220-240 V ~ 50/60 Hz
Servicio RMS 250 W
Rango de frecuencia (± 3 dB) Ajustable 35 Hz-200 Hz
Fase 0-180
Impedancia nominal 6 Ohm
Fuente de alimentación 230 V ~ 50/60 Hz
Línea de entrada Enchufe de cincha
Entrada/salida del altavoz Nivel alto/nivel bajo
Apagado automático Sí
Medidas (Al x An x P) 44.2 x 39.5 x 42 cm
17
ES
INDICACIONES DE SEGURIDAD
Indicaciones generales
• Relámpago - Si no va a utilizar el aparato durante un periodo largo
de tiempo o si hay una tormenta eléctrica, desenchufe el aparato de la
toma de corriente y desconecte el conector de antena. De este modo,
protegerá el aparato de los daños que pueden ocasionar relámpagos y
la sobretensión.
• Sobrecarga - No sobrecargue las tomas de corriente, cables
alargadores o tomas de corriente integradas para evitar el riesgo de un
incendio o de descarga eléctrica.
• Objetos extraños y entrada de líquido - No introduzca objetos de
ningún tipo en las ranuras del aparato, ya que podría tocar elementos
con voltajes peligrosos o piezas salientes que podrían causar un
incendio o una descarga eléctrica. No derrame líquido de ningún tipo
sobre el aparato.
• Reparación y mantenimiento - No intente reparar el aparato usted
mismo, ya que si abre o retira las cubiertas, podría provocar una tensión
peligrosa u otro riesgo. Contacte con un servicio técnico para su
reparación.
• Daños que requieren una reparación - Desconecte el enchufe de
la toma de corriente y póngase en contacto con un servicio técnico
FXDOL§FDGRVL
a) El cable de alimentación o el enchufe está dañado.
b) Se ha derramado líquido o se ha caído un objeto en el interior del
aparato.
c) El producto ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el producto o está dañado.
e) El rendimiento del producto ha disminuido considerablemente.
• Piezas de repuesto - Si necesita piezas de repuesto, asegúrese de
que el técnico que cambiará las piezas utiliza solamente las piezas
de recambio originales del fabricante o piezas con las mismas
características que las piezas originales. Las piezas no autorizadas
pueden provocar incendios, descargas eléctricas y otros riesgos.
• Calor - No instale el aparato cerca de las fuentes de calor como
radiadores, calentadores, hornos u otros aparatos similares (incluidos
DPSOL§FDGRUHV
Nota: Este aparato puede ser utilizado por niños mayores de 8 años y
personas con discapacidades físicas, sensoriales y mentales y/o con
falta de experiencia y conocimientos, siempre y cuando hayan sido
instruidos sobre el uso del aparato y comprendan los peligros y riesgos
asociados.
18
ES
DIAGRAMA DE CONEXIÓN
19
ES
20
ES
PUESTA EN MARCHA Y FUNCIONAMIENTO
• Desconecte todos los dispositivos a conectar.
• Asegúrese de que el subwoofer esté en modo “OFF“, y ponga el control
„GAIN“ al mínimo. Ponga el control de „FREQ“ en aproximadamente la
posición media.
• Conecte el cable de alimentación a la toma de corriente.
&RQHFWHHODPSOL§FDGRU\HOVXEZRRIHUFRPRVHPXHVWUDD
FRQWLQXDFL·Q3DUDORVDPSOL§FDGRUHVFRQXQDVRODVDOLGDGHVXEZRRIHU
no importa, si usa la entrada derecha o izquierda del subwoofer.
(QFLHQGDHODPSOL§FDGRU\VXVXEZRRIHUGHVOLFHHOLQWHUUXSWRU2))
AUTO-ON“.
• Empiece a tocar música.
• Ajuste suavemente el control „GAIN“ al nivel deseado
• Ajuste el control „FREQ“ según sus preferencias.
• Varíe la posición del interruptor de inversión de fase (FASE): Seleccione
la posición que corresponda a bajos más potente.
• Ahora mueva el interruptor deslizante „OFF-AUTO-ON“ a la posición
„AUTO“ : Ahora tu subwoofer se enciende automáticamente cuando
empiece a tocar música.
RETIRADA DEL APARATO
Si el aparato lleva adherida la ilustración de la
izquierda (el contenedor de basura tachado)
entonces rige la normativa europea, directiva
2012/19/UE. Este producto no debe arrojarse a un
contenedor de basura común. Infórmese sobre las
leyes territoriales que regulan la recogida separada
de aparatos eléctricos y electrónicos. Respete las
leyes territoriales y no arroje aparatos viejos al cubo
de la basura doméstica. Una retirada de aparatos
conforme a las leyes contribuye a proteger el medio
ambiente y a las personas a su alrededor frente a
posibles consecuencias perjudiciales para la salud.
El reciclaje ayuda a reducir el consumo de materias
primas.
FABRICANTE
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
This manual suits for next models
4
Table of contents
Languages:
Other auna Subwoofer manuals
