auna Linie 501 Slim Sub User manual

www.auna-multimedia.com
Linie 501 Slim Sub
Subwoofer
10040064 10040065 10040066

3
DE
English 13
Español 19
Français 27
Italiano 35
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes.
Lesen Sie die folgenden Hinweise sorgfältig durch
und befolgen Sie diese, um möglichen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der
Hinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung. Scannen Sie den
folgenden QR-Code, um Zugri auf die aktuellste
Bedienungsanleitung und weitere Informationen rund
um das Produkt zu erhalten:
Technische Daten 4
Sicherheitshinweise 5
Anschlussdiagramm 6
Überblick 7
Betriebszeit und Reinigung 8
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 9
Hinweise zur Entsorgung 11
Hersteller & Importeur (UK) 11
INHALT

4
DE
TECHNISCHE DATEN
Artikelnummer 10040064, 10040065, 10040066
Stromversorgung 100-240 V ~ 50/60 Hz
RMS-Leistung 60 W
Frequenzgang Einstellbar, 50 Hz - 200 Hz
Nennimpedanz 4 Ohm
Lautstärkereglung Ja
Line-In-Anschluss Cinch
Maße 40 x 32,5 x 15,5cm

5
DE
SICHERHEITSHINWEISE
Allgemeine Hinweise
• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es
gewittert, ziehen Sie den Stecker aus der Steckdose der trennen Sie das
Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt
durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel
oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag
führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals
Gegenstände jeglicher Art durch Önungen in das Gerät, da sie
gefährliche Spannungspunkte berühren oder Teile kurzschließen
können, die zu einem Brand oder einem elektrischen Schlag führen
könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem
Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu
warten, da Sie sich durch das Önen oder Entfernen von Abdeckungen
gefährlichen Spannungen oder anderen Gefahren aussetzen.
Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus
der Steckdose und wenden Sie sich an einen qualizierten Fachbetrieb
wenn eine der folgenden Situationen eintritt:
a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das
Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.
• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass
der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die
vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das
Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag
oder anderen Gefahren führen.
• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen
wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten
(einschließlich Verstärkern) aufgestellt.
Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich
eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher
von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den
Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und
die damit verbundenen Risiken verstehen.

6
DE

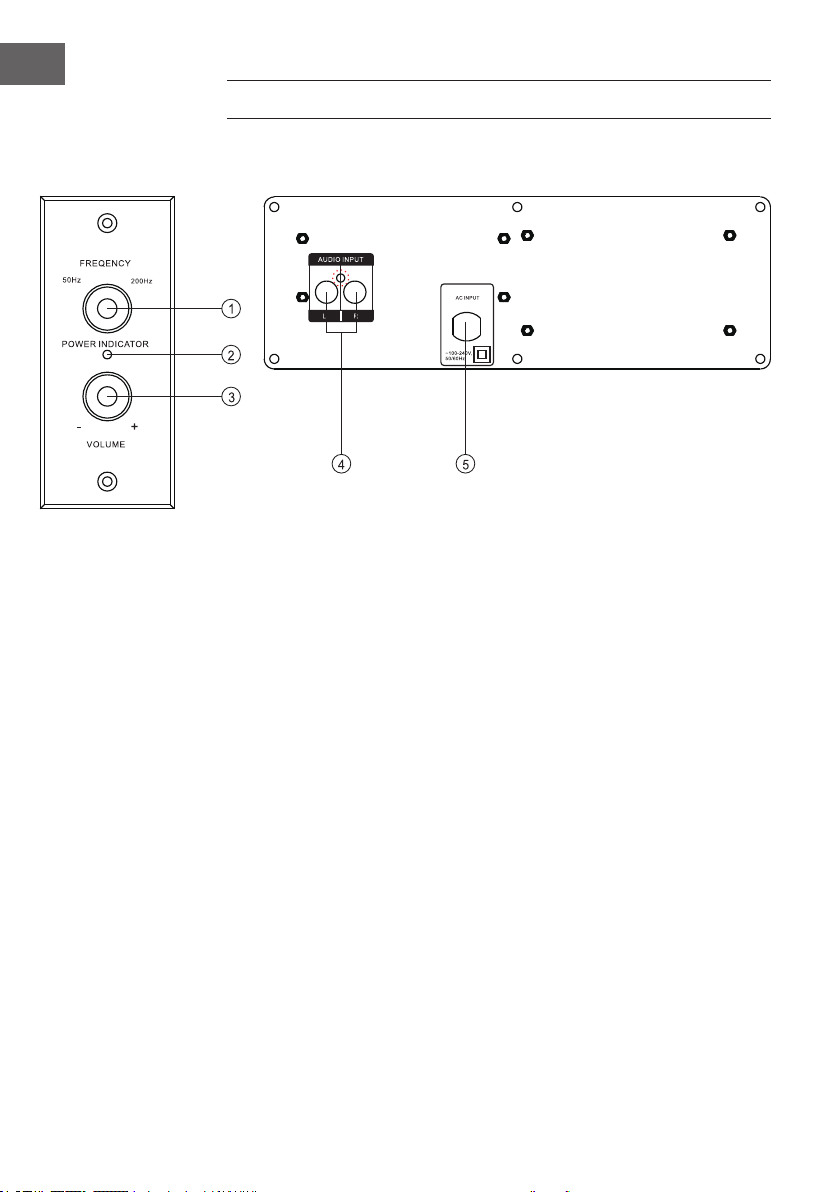

ANSCHLUSSDIAGRAMM
1 FREQUENCY: Hier stellen Sie die Freqenz ein 50-200Hz
2 POWER INDICATOR: Betriebsanzeige
3 VOLUME: Hier stellen Sie die Lautstärke ein
4 AUDIO INPUT: Audioeingang
5 AC INPUT: Stromanschluss - 100-240 V~ ,50/60Hz

7
DE
ÜBERBLICK
Bevor Sie beginnen, vergewissern Sie sich, dass alle Geräte ausgeschaltet
sind und die Lautstärke des Verstärkers auf niedrig eingestellt ist.
Vergewissern Sie sich, dass der Subwoofer-Schalter auf OFF steht, drehen
Sie den GAIN-Regler auf MIN und stellen Sie den FREQ-Regler auf die
mittlere Position. Schließen Sie den Netzstecker an Ihre Steckdose an.
Schließen Sie Ihren Subwoofer nach dem Anschlussidiagramm an Ihren
Verstärker an. Schalten Sie den Verstärker und den Subwoofer ein und
spielen Sie Ihre Lieblingsmusik. Erhöhen Sie die Lautstärke des Verstärkers
allmählich auf den gewünschten Pegel. Erhöhen Sie den GAIN-Regler des
Subwoofers allmählich auf den gewünschten Basspegel. Stellen Sie den
FREQ-Regler auf einen Wert ein, bei dem der Subwoofer und die hinteren
Lautsprecher zu Ihrer Zufriedenheit arbeiten. Schalten Sie den PHASE-
Schalter zwischen der REV- und der NOR-Position um, um zu sehen, welche
Einstellung für Sie besser klingt. Sie können nun den AUTO/ON/OFF-
Schalter in der Position AUTO belassen.
Diese Position ist signalaktiviert. Ihr Subwoofer schaltet sich nur dann
automatisch ein, wenn der Subwoofer ein Audiosignal von Ihrem Verstärker
empfängt. Um optimale Ergebnisse zu erzielen, probieren Sie einige
verschiedene Arten von Musik aus.
Aufstellung
Der Subwoofer kann überall im Raum aufgestellt werden. Das beste
Ergebnis erzielen Sie, wenn Sie ihn zwischen den hinteren Lautsprechern
aufstellen. Probieren Sie den Subwoofer am besten an mehreren Stellen
im Raum aus, um festzustellen, an welcher Stelle Sie das beste Hörerlebnis
haben. Um unnötige Vibrationen zu vermeiden, stellen Sie den Subwoofer
auf eine feste Fläche.

8
DE
BETRIEBSZEIT UND REINIGUNG
Die Leistung des Subwoofers kann sich bei der ersten Verwendung
aufgrund von Lagerung und mechanischen Einschränkungen verändern.
Bitte warten Sie 15 Stunden, bis der Temperatureekt und die mechanischen
Teile ihre beabsichtigten Eigenschaften erreicht haben.
Das Gehäuse muss nur gelegentlich abgestaubt werden. Bitte vermeiden
Sie es, die Lautsprechertreiber zu berühren.

9
DE
SPEZIELLE ENTSORGUNGSHINWEISE FÜR
VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet,
dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen
auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der
Entsorgung sind folgende Regeln zu beachten:
• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und
Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus
getrennt vom Hausmüll zu entsorgen. Sie erkennen die
entsprechenden Altgeräte durch folgendes Symbol der
durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem
Altgerät entnommen werden können, vor der Abgabe an einer
Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro-
und Elektronikgesetz und sind dementsprechend wie Altgeräte zu
behandeln. Ausgenommen sind Glühbirnen und Halogenlampen.
Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll,
sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten
auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepicht der Vertreiber
Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von
mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln
mit einer Gesamtverkauläche von mindestens 800 Quadratmetern, die
mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte
anbieten und auf dem Markt bereitstellen, sind verpichtet,
1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das
im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt,
am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren
Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft
oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die
Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes
geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

10
DE
• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln
ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und
Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,
nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr
als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren
Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und
Elektronikgeräte (Kategorien 3, 5 ,6) ist eine Rückgabemöglichkeit in
zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten
• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in
folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-
e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten
wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der
Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine
Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie
verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und
Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per
Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen
können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und
15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:
Chal-Tec GmbH
Member of Berlin Brands Group
Handwerkerstr. 11
15366 Dahlwitz-Hoppegarten
Deutschland
• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen
vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B.
durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie
zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass
die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium,
»Pb« für Blei und »Hg« für Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu
bei, Ressourcen eizient zu nutzen und zusätzlichen Müll zu vermeiden.
Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte
Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand
bendet, könnten Sie es spenden, verschenken oder verkaufen.

11
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung
zur Entsorgung von elektrischen und elektronischen
Geräten gibt, weist dieses Symbol auf dem Produkt
oder auf der Verpackung darauf hin, dass dieses
Produkt nicht im Hausmüll entsorgt werden darf.
Stattdessen muss es zu einer Sammelstelle für
das Recycling von elektrischen und elektronischen
Geräten gebracht werden. Durch regelkonforme
Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen. Informationen zum Recycling
und zur Entsorgung dieses Produkts, erhalten
Sie von Ihrer örtlichen Verwaltung oder Ihrem
Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Grobritannien:
Berlin Brands Group UK Ltd
PO Box 1145
Oxford
OX1 9UW
Großbritannien

13
EN
Dear Customer,
Congratulations on purchasing this device. Please read
the following instructions carefully and follow them to
prevent possible damages. We assume no liability for
damage caused by disregard of the instructions and
improper use. Scan the QR code to get access to the
latest user manual and more product information.
Technical Data 14
Safety Instructions 15
Connection Diagram 16
Tour of the subwoofer 17
Running time and cleaning 17
Disposal Considerations 18
Manufacturer & Importer (UK) 18
CONTENTS

14
EN
TECHNICAL DATA
Item number 10040064, 10040065, 10040066
Power supply 100-240 V ~ 50/60 Hz
RMS power 100 W
Frequency response (±3dB) Einstellbar, 50 Hz - 200 Hz
Nominal impedance 4 Ohm
Volume control Ja
Line Input Cinch
Dimensions 40 x 32,5 x 15,5cm

15
EN
SAFETY INSTRUCTIONS
General information
• Lightning - If you are not going to use the device for a long time or
if there is a storm, disconnect the plug from the electrical outlet and
disconnect the device from the antenna connector. This will avoid
damage to the product that may be caused by lightning or overvoltage.
• Overload - Do not overload power outlets, extension cords, or built-in
power outlets, as this may result in a re or electric shock.
• Foreign objects and liquid - Never push objects of any kind through
openings in the device as they may touch dangerous voltage points or
short out parts, which could result in a re or electric shock. Never spill
liquids of any kind on the device.
• Repairs and maintenance - Do not attempt to service this product
yourself, as opening or removing covers will expose you to dangerous
voltages or other hazards. Leave all maintenance to qualied service
personnel.
• Damage requiring service - Disconnect the power plug from the outlet
and consult a qualied specialist if any of the following conditions
occur:
a. If the power cord or plug is damaged.
b. If liquid has been spilled or objects have fallen onto the product.
c. If the product has been exposed to rain or water.
d. If the product has been dropped or damaged.
e. If the product has a markedly reduced performance.
• Replacement parts - When replacement parts are required, make
sure that the service professional who replaces the parts only uses
replacement parts that have been approved by the manufacturer or
that have the same characteristics as the original part. Unauthorized
replacement may result in re, electric shock or other hazards.
• Heat - Do not place the unit near heat sources such as radiators,
heaters, stoves or other products (including ampliers).
Note: This device may be only used by children 8 years old or older and
persons with limited physical, sensory and mental capabilities and/or lack
of experience and knowledge, provided that they have been instructed in
use of the device by a responsible person who understands the associated
risks.

16
EN
CONNECTION DIAGRAM
1 FREQENCY To adjust the freqency, 50-200Hz
2 POWER INDICATOR
3 VOLUME To adjust the volume.
4 AUDIO INPUT Audio input jack
5 AC INPUT AC100-240V,50/60Hz

17
EN
TOUR OF THE SUBWOOFER
Before you start, make sure all your equipment is switched o and the
amplier volume is on low.
Make sure the subwoofer switch is in the OF F position, rotate the GAIN
control to MIN and set the FREQ control to the middle position. Plug in the
AC power cord to your electrical outlet.
Connect your subwoofer to your amplier according to one of the diagrams
below. Turn on your amplier and subwoofer and play your favorite music.
Gradually increase your ampliers volume to your desired level. Gradually
increase your subwoofer GAIN lever t o your desired bass level. Adjust the
FREQ control to a point where the subwoofer and rear speakers perform
to your satisfaction. Toggle the PHASE switch between the REV and
NOR position to see which one sounds better to you. You can now leave
the AUTO/ON/OF F switch in the AUTO position. This position is Voice
Activated. Your subwoofer will switch on automatically only when the
subwoofer received an audio signal from your amplier. For optimal results,
try a few dierent types of music.
Position
The subwoofer can be positioned anywhere in the room. For the best result,
position it between the rear speakers. It is best to try the subwoofer in a few
places around the room and check which one gives you the best listening
experience. To avoid unnecessary vibrations place the subwoofer on a solid
surface.
RUNNING TIME AND CLEANING
The performance of the subwoofer may change during the initial use due
to storage and mechanical limitations. Please allow 15 hours use for the
temperature eect and mechanical parts to attain their intended design
characteristics.
The cabinet only requires occasional dusting. Please avoid touching the
drive units.

18
EN
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of
electrical and electronic devices in your country,
this symbol on the product or on the packaging
indicates that this product must not be disposed
of with household waste. Instead, it must be taken
to a collection point for the recycling of electrical
and electronic equipment. By disposing of it in
accordance with the rules, you are protecting the
environment and the health of your fellow human
beings from negative consequences. For information
about the recycling and disposal of this product,
please contact your local authority or your household
waste disposal service.
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Berlin Brands Group UK Ltd
PO Box 1145
Oxford
OX1 9UW
United Kingdom

19
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto.
Lea atentamente el siguiente manual y siga
cuidadosamente las instrucciones de uso con el
n de evitar posibles daños. La empresa no se
responsabiliza de los daños ocasionados por un
uso indebido del producto o por haber desatendido
las indicaciones de seguridad. Escanee el siguiente
código QR para obtener acceso al manual de usuario
más reciente y otra información sobre el producto:
Datos técnicos 20
Indicaciones de seguridad 21
Diagrama de conexión 22
Vista general del aparato 23
Funcionamiento y limpieza 24
Indicaciones sobre la retirada del aparato 25
Fabricante e importador (RU) 25
CONTENIDO

20
ES
DATOS TÉCNICOS
Número del artículo 10040064, 10040065, 10040066
Suministro eléctrico 100-240 V ~ 50/60 Hz
Potencia RMS 60 W
Banda de frecuencia Ajustable, 50 Hz - 200 Hz
Impedancia nominal 4 ohmios
Regulador de volumen Sí
Conexión de entrada de línea RCA
Dimensiones 40 x 32,5 x 15,5 cm
