AVE AF998CE User manual

Combinatore
Telefonico cellulare
Mobile (GSM)
Telephone Dialler
COD. AF998CE
C410 - 00 - 210599
C.410 7-06-2002 16:42 Pagina 2

I
Combinatore
Telefonico cellulare
COD. AF998CE
I
C.410 7-06-2002 16:42 Pagina 3

I
INDICE
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 3
Caratteristiche tecniche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 3
- Riferimenti normativi
Descrizione funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 3
Descrizione frontali e segnalazioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 5
- Tastiera numerica e tasti di programmazione
- Display LCD
- Microfono e altoparlante
Programmazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 6
- Programmazione NUMERI
- Programmazione FUNZIONI
Morsettiera collegamenti e descrizione ingressi/uscite . . . . . . . . . . . . . . . pag. 15

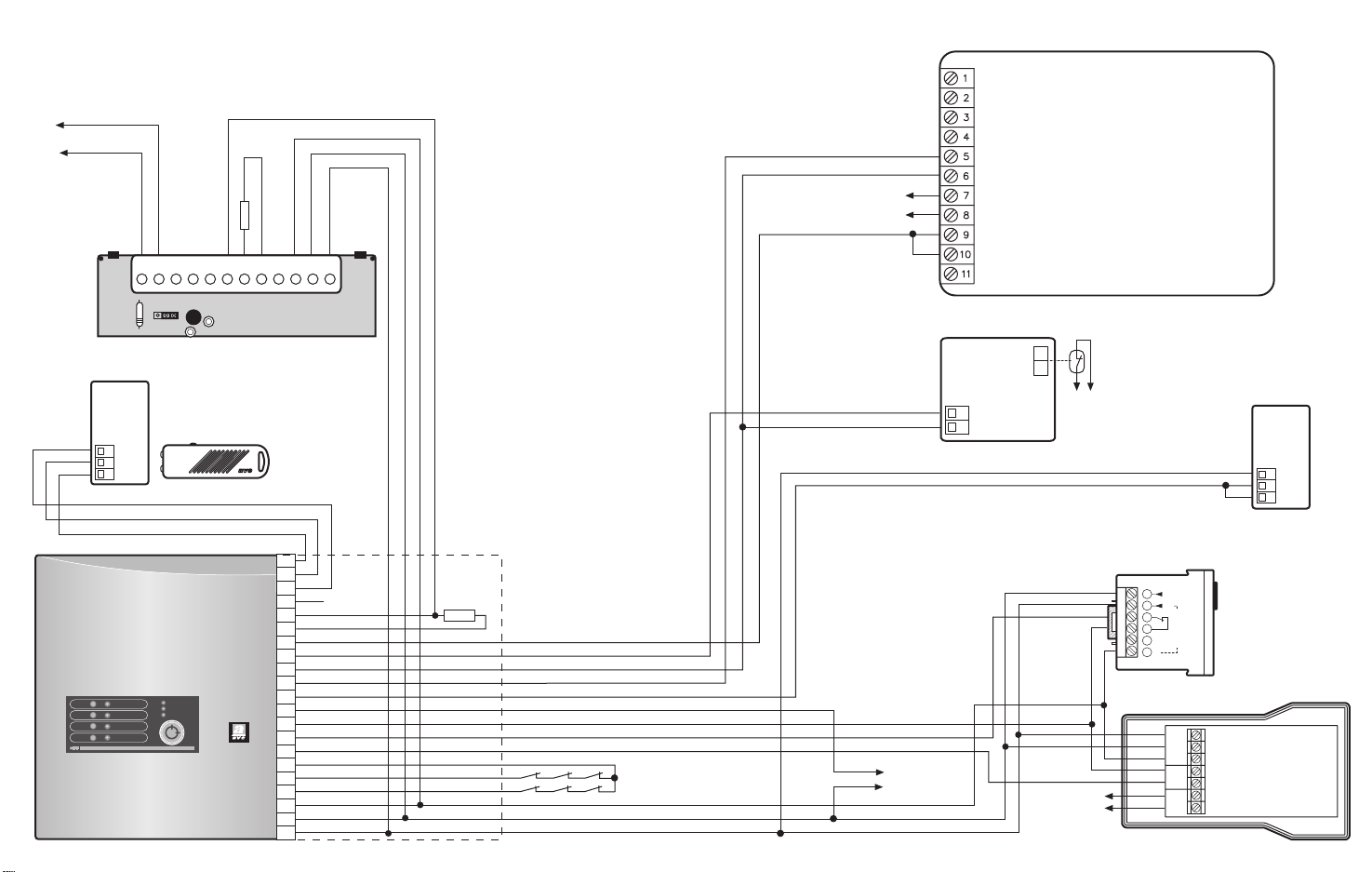

Schemi di collegamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 16
AVVERTENZE
I prodotti devono essere commercializzati in confezione originale, in caso contrario al rivenditore e/o installa-
tore è fatto obbligo di applicare e di trasmettere all'utilizzatore le istruzioni d'uso che accompagnano il pro-
dotto. Dopo aver aperto l'imballaggio, assicurarsi dell'integrità dell'apparecchio, nel dubbio non utilizzare
l'apparecchio e rivolgersi a personale professionalmente qualificato. L'apparecchio, anche se imballato, deve
essere maneggiato con cura e immagazzinato in luogo asciutto ad una temperatura compresa tra
–5…+40°C.
Si ricorda inoltre:
• Togliere tensione agendo sull'interruttore generale prima di operare sull'impianto.
• Curare in modo particolare la preparazione dei terminali dei cavi da inserire nei morsetti dell'apparecchio
per evitare la riduzione delle distanze di isolamento tra gli stessi.
• Serrare le viti dei morsetti con cura per evitare surriscaldamenti che potrebbero provocare un incendio o il
danneggiamento dei cavi.
• Il prodotto, se non diversamente specificato, è destinato all'utilizzo in luoghi asciutti e non polverosi.
Per ambienti particolari utilizzare prodotti specifici.
- 2 -
C.410 7-06-2002 16:42 Pagina 2

- 3 -
I
INTRODUZIONE
Il combinatore telefonico cellulare AF998CE, collegato ad una centrale antifurto, permette di
inviare in sequenza programmata tramite rete GSM, al verificarsi di situazioni di allarme, messag-
gi vocali preregistrati ad uno o più utenti telefonici.
Per il funzionamento necessita di un cellulare GSM ERICSSON modelli: GA628, GH688,
GF768, GF788, DUAL BAND S868.
Il cellulare non è fornito di serie con l’apparecchiatura.
CARATTERISTICHE TECNICHE
• Tensione nominale alimentazione: 12 Vcc (SELV)
• Campo di variazione: 12 ÷ 15 Vcc
• Assorbimento: 200mA max in fase di ricarica batterie
• Autonomia di funzionamento (in caso di mancanza rete): 30 giorni circa in condizioni di riposo
assicurata tramite batteria tampone. La stessa non è fornita di serie
• Caratteristiche della batteria: 6V nominali, 1.2Ah ricaricabile, al piombo-acido, ermetica
• Assorbimento da batteria: 1mA a riposo
• Codice utente da 4 a 7 cifre
• 2 canali di trasmissione indipendenti con relativo messaggio personalizzabile (durata messag-
gio 10 sec.)
• Possibilità di chiamare fino a 4 numeri di telefono (max 16 cifre) per ogni canale
• Ingresso di blocco per inibire il ciclo di chiamata del canale 2
• Uscita per segnalazione batteria scarica
• Dispositivo per antimanomissione incorporato
• Programmazione del tempo di ricerca rete (15 o 30 secondi)
• Tastiera, display, altoparlante e microfono incorporati
• Installazione da parete
• Dimensioni: 310x214x91mm
IMPORTANTE: per l’installazione tenere conto della presenza di rete GSM
Riferimenti normativi
• Il combinatore telefonico è conforme alle normative: CEI 103-5, CEI 103-7, CEI 79-2, UNI-CEI
ETS 300 001, NET 4, Regola Tecnica 747.
DESCRIZIONE DEL FUNZIONAMENTO
Il combinatore telefonico dispone di due canali di trasmissione. Per ogni canale è possibile regi-
strare, da parte dell’utente, un messaggio della durata di massimo 10 s. che sarà inviato, in caso
di allarme, a 4 numeri (8 in totale) di telefono programmabili dall’utente.
In caso di allarme il combinatore invia il comando per l'accensione del cellulare e terminato il
tempo impostato (15 o 30 secondi) di ricerca rete inizia il seguente ciclo:
– chiama il primo numero memorizzato, se il chiamato risponde (segnale di aggancio linea) il
C.410 7-06-2002 16:42 Pagina 3

- 4 -
I
combinatore riproduce il messaggio memorizzato per quattro volte (4 x 10s.) (il messaggio può
essere riprodotto 8 volte premendo, in fase di programmazione numeri (procedura riportata a
pag. 8 e 9) il tasto ✴prima del numero da memorizzare. In questo caso non si avrà il controllo
della risposta del chiamato). Dopo aver emesso un segnale acustico, si dispone in attesa del
segnale di BLOCCO che interrompe il ciclo di chiamata. Tale segnale può essere inviato, da
parte del chiamato, premendo il tasto # presente sulla tastiera del telefono ricevente la chiamata
d’allarme.
– se il combinatore non riceve il segnale di blocco, chiama il secondo numero memorizzato e
così via fino al quarto numero.
Prima di passare alla chiamata del numero successivo, il combinatore attende che siano stati emes-
si 8 squilli (40 s.). Le chiamate sono ripetute tre volte per ogni numero, escludendo i numeri che
hanno risposto. Il ciclo di chiamata si arresta quando uno dei quattro numeri risponde alla chiama-
ta con segnale di “BLOCCO” (codice #) oppure quando ha chiamato tre volte i quattro numeri
associati al messaggio.
Oltre che con il segnale di blocco (ottenuto con il tasto #) il ciclo di allarme può essere interrotto,
anche localmente, digitando il codice UTENTE direttamente sulla tastiera del combinatore seguito
dal tasto ✗ oppure premendo il pulsante eventualmente collegato a IN/BL (solo per il canale 2
vedi schema collegamento).
Il canale 1 ha priorità sul canale 2. Se gli ingressi sono contemporaneamente in allarme, il com-
binatore esegue, in sequenza prioritaria, prima le chiamate del canale 1 e poi quelle del canale
2, con le stesse modalità sopra descritte.
Il funzionamento così descritto del combinatore telefonico è abilitato in caso di assenza rete
solo se è collegata la batteria interna da 6V/1,2Ah (cod. AF910) non fornita di serie, che prov-
vede, in questa situazione, ad alimentare la scheda elettronica, mentre il cellulare comunque
viene alimentato dalla batteria di serie del telefono.
IMPORTANTE:
• Tutte le operazioni inerenti al telefono cellulare impiegato (contratto, canone, assistenza,
manutenzione) sono a carico dell'utente.
• Prima dell'installazione occorre effettuare un ciclo completo di carica della batteria del
telefono cellulare utilizzato
AVE declina ogni responsabilità relativa a qualunque difetto o problema del telefono cellulare
non fornito, ma utilizzato in collegamento con il prodotto AF998CE.
C.410 7-06-2002 16:42 Pagina 4

- 5 -
I
Vista laterale Vista frontale
Vite di chiusura (sotto tappo in plastica)
Pulsante tamper antiasportazione
DESCRIZIONE FRONTALE E SEGNALAZIONI
Tastiera numerica e tasti di programmazione
I tasti del combinatore hanno le seguenti funzioni.
Display
Il display è LCD (1 riga 8 caratteri) e riporta, durante la programmazione, i messaggi che identifi-
TASTO FUNZIONE
Programmazione numeri telefonici e digitazione codici numerici
Esclusione dial tone detector e programmazioni speciali
Programmazioni speciali
Selezione della programmazione NUMERI
Selezione della programmazione FUNZIONI
Ingresso nelle funzioni di programmazione e conferma
programmazioni effettuate
Uscita dalle programmazioni e annullamento programmazioni errate
1
*
#
✆
F
✓
✗
0
÷
C.410 7-06-2002 16:42 Pagina 5

- 6 -
I
cano la fasi in corso. In condizioni di normale funzionamento può riportare le seguenti indicazioni:
1) Batteria GSM scarica (tensione batteria ≤25% della nominale), segnalata tramite la scritta lam-
peggiante (per tutto il tempo in cui è presente la condizione)
Nota 1: la condizione di batteria scarica è anche segnalata dall’uscita C / BATT.
2) Batteria interna scarica (tensione batteria ≤5,7 V), segnalata tramite la scritta lampeggiante
(per tutto il tempo in cui è presente la condizione)
Nota 1a: la condizione di batteria scarica è anche segnalata dall’uscita C / BATT.
3) Trasmissione in corso, segnalata dalla scritta (per tutta la durata del ciclo operativo).
4) Stand-by / Assenza rete. Con l’applicazione dell’alimentazione compare sul LCD la scritta AVE
SPA per 10 s. Successivamente il combinatore si pone in stato di attesa codice per ricevere la pro-
grammazione che lo personalizzerà, secondo le richieste dell’utente. La scritta AVE SPA appare
inoltre quando il combinatore si trova in stato di stand-by. Lo stato di mancanza rete viene segnala-
to dal lampeggio della scritta AVE SPA.
Microfono e altoparlante
Il microfono e l’altoparlante, posizionati sotto la zona fessurata centrale, permettono la registrazio-
ne e il riascolto del messaggio di allarme.

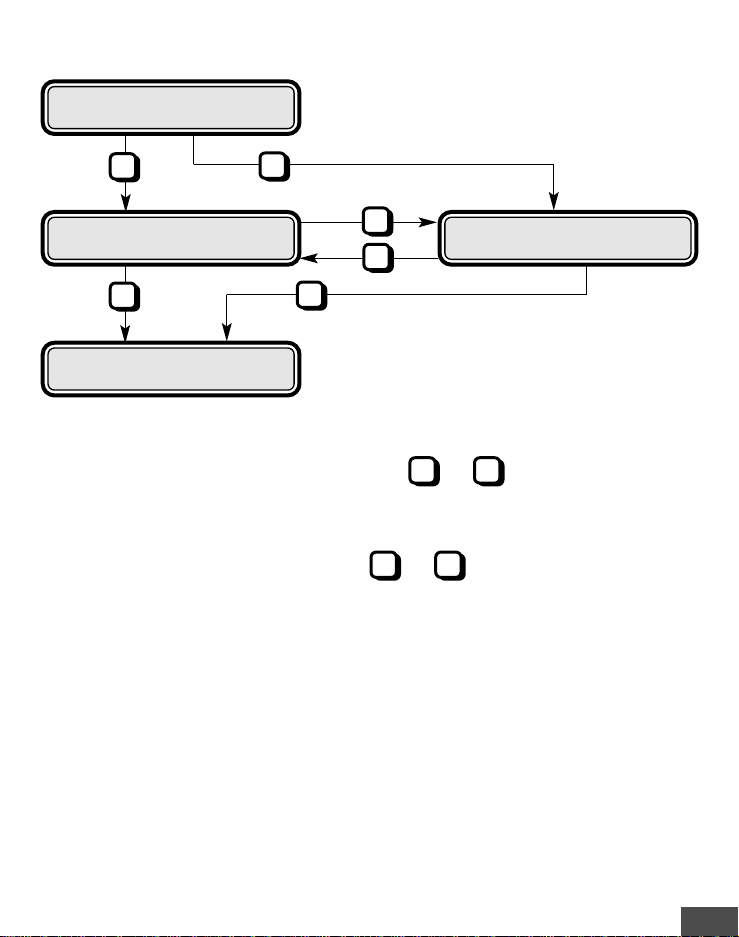

PROGRAMMAZIONE
L’accesso alla programmazione avviene, per la prima, volta tramite il CODICE di FABBRICA e
successivamente con il CODICE UTENTE impostato. Dopo il Codice Utente, premendo il tasto
opportuno, si può accedere alla programmazione NUMERI o a quella FUNZIONI.
L’uscita dalla programmazione avviene automaticamente dopo 60 s. dalla digitazione dell’ultimo
tasto (uscita per TIME-OUT).
Il ponticello J1, presente sulla scheda interna, inserito in posizione di sinistra abilita completamente
la programmazione. In posizione di destra disabilita le funzioni 4 e 5.
BAT GSM
BAT GSM
Segnalazione di batteria GSM scarica
(lampeggiante)
BATTERIA
BATTERIA
Segnalazione di batteria interna scarica
(lampeggiante)
TRASMISS
TRASMISS
Segnalazione di trasmissione
(ciclo operativo) in corso
AVE SPA
AVE SPA
Segnalazione fissa in stand-by
Segnalazione lampeggiante assenza rete.
C.410 7-06-2002 16:42 Pagina 6

- 7 -
I

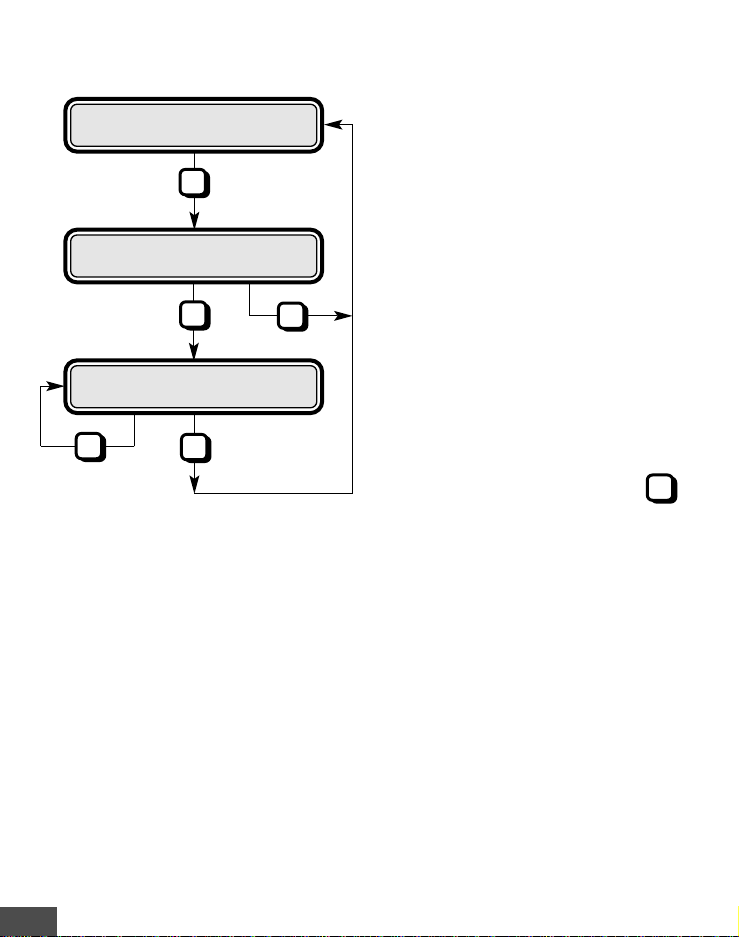

Programmazione NUMERI
Consente la programmazione, la visualizzazione e la variazione dei numeri telefonici.
L’accesso ai numeri telefonici avviene digitando i tasti relativi agli 8 numeri cui
inviare i messaggi (da 1 a 4 per il messaggio 1 e da 5 a 8 per il messaggio 2).
Programmazione FUNZIONI
Consente l’accesso alle funzioni del sistema.
L’accesso alle funzioni avviene digitando il tasto relativo alla funzione selezionata.
Le funzioni disponibili sono le seguenti:
• Funzione 1 registrazione, ascolto e modifica MESSAGGIO 1
• Funzione 2 registrazione, ascolto e modifica MESSAGGIO 2
• Funzione 3 impostazione, visualizzazione e variazione CODICE UTENTE
• Funzione 4 programmazione del tempo di ricerca rete (15 o 30 secondi)
• Funzione 5 TEST del sistema in linea telefonica
1 5
÷
1 8
÷
0000
0000
1avolta cod. Fabbrica (0000) successivamente
cod. Utente = codice programmato.
NUMERI
NUMERI FUNZIONI
FUNZIONI
AVE SPA
AVE SPA
Uscita dalla programmazione e raggiungimento
condizione di stand - by.
Digitare codice utente:
✆
✆
F
F
✗✗
C.410 7-06-2002 16:42 Pagina 7

- 8 -
I
NUMERI
NUMERI
Programmazione NUMERI.
Digitare NUMERO 1 (16 cifre MAX)
Accesso alla programmazione NUMERO 1.
Per programmare i numeri di telefono successivi
è sufficiente impostare il relativo numero pro-
gressivo da 2 a 8.
I numeri 1, 2, 3, 4 sono relativi al canale 1, i
numeri 5, 6, 7, 8 sono relativi al canale 2.
NUMERO 1
NUMERO 1
_ _ _ _ _
_ _ _ _ _ _
__ _
_ _
1
✗
✓
✓
Conferma del numero programmato
ed uscita dalla programmazione per
time-out o reinserimento numero tramite
✗
✗
Programmazione NUMERI

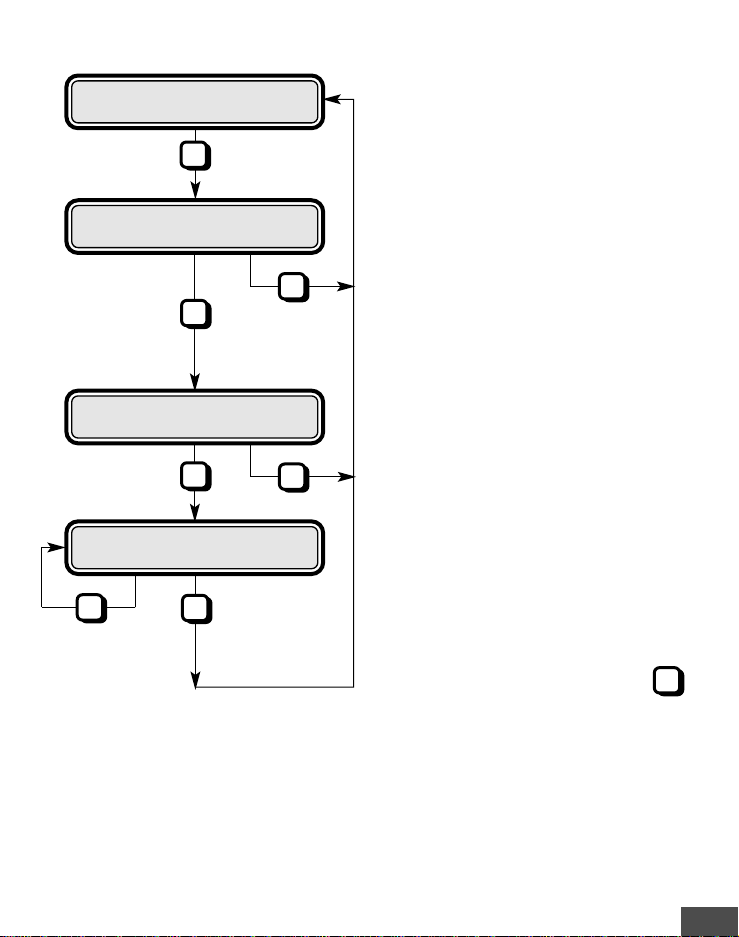

A) Prima programmazione
C.410 7-06-2002 16:42 Pagina 8

- 9 -
I
NUMERI
NUMERI
Programmazione NUMERI.
Digitare, per variarlo, NUMERO 1 (16 cifre
MAX). Se, in queste condizioni, non viene digi-
tato alcun numero, il numero precedente pro-
grammato si cancella. Riselezionan-do la pro-
grammazione numeri si parte dalla prima pro-
grammazione
(pag.8).
Accesso alla programmazione NUMERO 1.
Per modificare i numeri di telefono successivi è
sufficiente impostare il relativo numero progressi-
vo da 2 a 8.
I numeri 1, 2, 3, 4 sono relativi al canale 1, i
numeri 5, 6, 7, 8 sono relativi al canale 2.

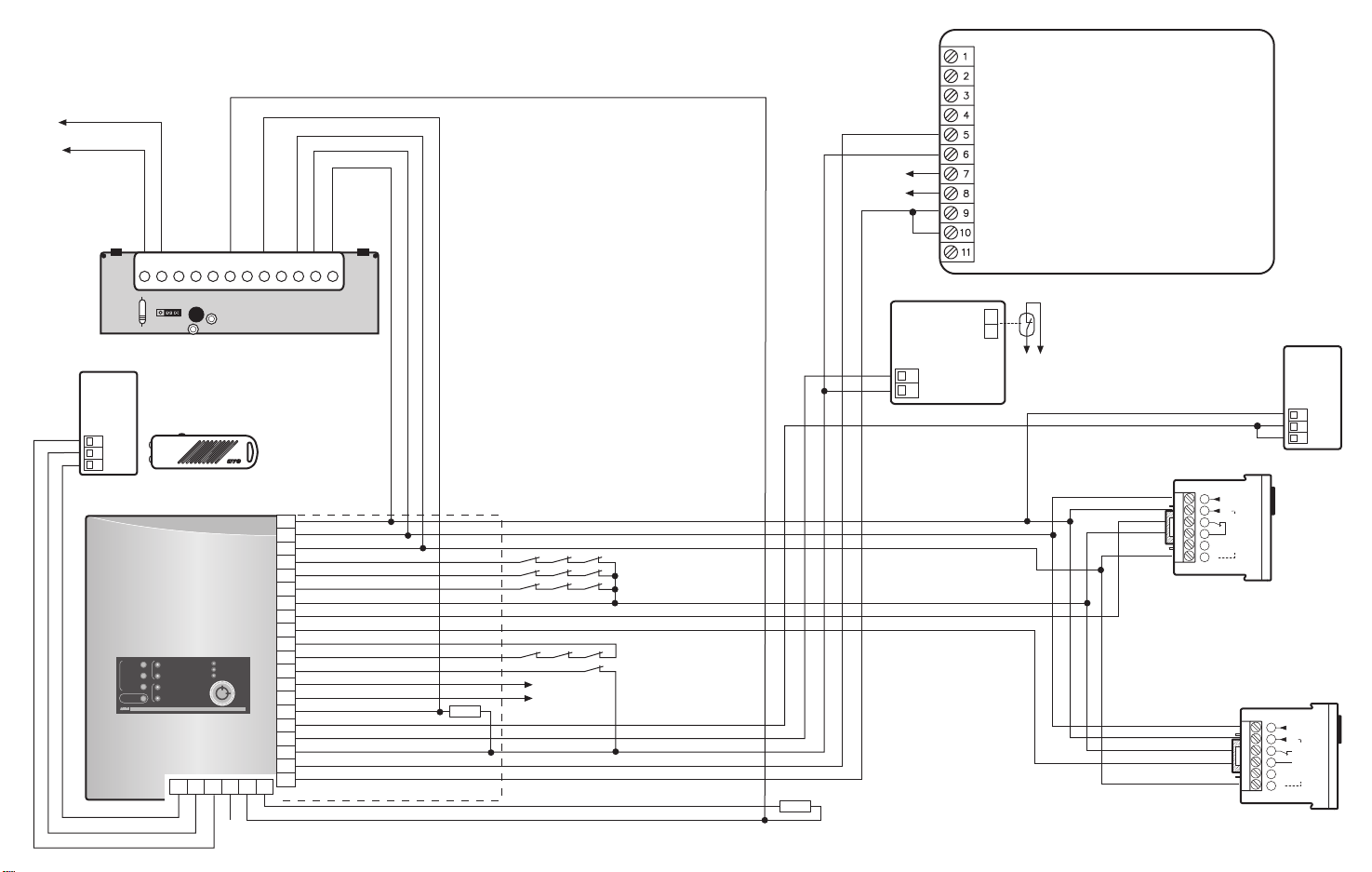

Gli schemi 2 e 3 prevedono il collegamento
del 2° canale. Devono quindi essere program-
mati i numeri 5, 6, 7, 8, utilizzando detti
schemi.
NUMERO 1
NUMERO 1
_ _ _ _ _
_ _ _ _ _ _
__ _
_ _
1
✗
✓
✓
Conferma del numero programmato
ed uscita dalla programmazione per
time-out o reinserimento numero tramite
✗
Visualizzazione, con conferma NUMERO 1
81161
81161
✗✓
✗

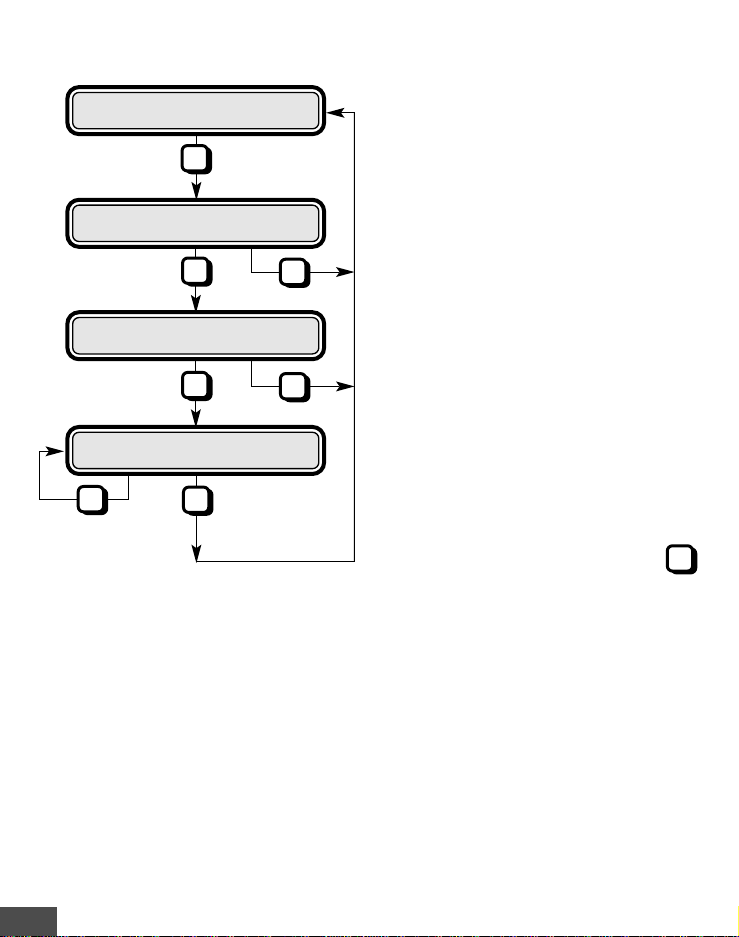

B) Modifica di un numero già programmato
C.410 7-06-2002 16:42 Pagina 9

Nota 2: a questa sequenza A) si accede con il codice di fabbrica ovvero alla prima programma-
zione. Quando quest’ultimo è modificato in codice utente (vedi pag. 12), si accede
direttamente alla seguente programmazione B).
- 10 -
I
FUNZIONI
FUNZIONI
Conferma MESSAGGIO 1 oppure
uscita dalla funzione per time-out o
nuova registrazione messaggio tramite
Programmazione FUNZIONI.
Registrazione MESSAGGIO 1:
tenere premuto il tasto per tutta la
durata della registrazione.
“t” indica il conto alla rovescia in secondi
Accesso alla FUNZIONE 1: registrazione,
ascolto, modifica MESSAGGIO 1.
Per programmare il MESSAGGIO 2
è sufficiente impostare il n°
Ascolto MESSAGGIO 1: in sequenza automati-
ca alla registrazione.
Messag 1
Messag 1
REGis 0
REGis 0t
t
Play 1
Play 1
1
2
✗
✓✗
Registrazione MESSAGGIO 1
REGist 1
REGist 1
✓✗
CONFERMA
CONFERMA
✓
✗
✓
Programmazione FUNZIONI
Funzione 1 e Funzione 2: registrazione, ascolto e modifica di MESSAG. 1 / MESSAG. 2
A) Programmazione MESSAGGIO (prima registrazione effettuata con Codice Fabbrica “0000”).
C.410 7-06-2002 16:42 Pagina 10

- 11 -
I
Conferma MESSAGGIO 1 oppure
uscita dalla funzione per time-out o
nuova registrazione messaggio tramite
✗
B) Modifica di un messaggio già registrato (effettuata con cod. utente).
FUNZIONI
FUNZIONI
Programmazione FUNZIONI.
Registrazione MESSAGGIO 1:
tenere premuto il tasto per tutta la
durata della registrazione.
“t” indica il conto alla rovescia in secondi
Accesso alla FUNZIONE 1: registrazione,
ascolto, modifica MESSAGGIO 1.
Per modificare il MESSAGGIO 2
è sufficiente impostare il n°
Ascolto MESSAGGIO 1modificato
MESSAG
MESSAG 1
1
REGis 0
REGis 0t
t
PLAY 1
PLAY 1
1
✓✗
✗✓
Modifica MESSAGGIO 1
Ascolto MESSAGGIO 1 (già registrato)
Conferma MESSAGGIO 1
(già registrato)
oppure modifica tramite
REGist 1
REGist 1
✓✗
CONFERMA
CONFERMA
✓
✗
✓
✓
PLAY 1
PLAY 1
CONFERMA
CONFERMA
2
✗
C.410 7-06-2002 16:42 Pagina 11

- 12 -
I
Funzione 3: impostazione, visualizzazione e modifica CODICE UTENTE
Nota 3: il codice programmato in fabbrica è: 0000.
Con la procedura sopra riportata si può modificare ed inserire il codice utente.
Nel caso in cui l’utente perda o dimentichi il suo codice, operare come segue:
• Scollegare tensione di rete, batteria tampone e batteria GSM
• Ricollegare tensione di rete, batteria tampone e batteria GSM
A questo punto la macchina permette all’utente, per un tempo di 30 s., di entrare in programma-
zione con il codice fabbrica (0000) e di modificare quindi il codice precedentemente program-
mato.
Attenzione
Se questa operazione non è eseguita entro 30 s. il combinatore ritorna nella condizione in cui
accetta solo il codice utente precedentemente programmato.
FUNZIONI
FUNZIONI
Programmazione FUNZIONI.
Accesso a FUNZIONE 3: impostazione, visua-
lizzazione e modifica CODICE UTENTE.
COD UT
COD UT
_
__
__
__
__
__
__
__
_
3
✗
✓✗
Visualizzazione CODICE UTENTE precedente-
mente programmato, per conferma.
(vedi nota 3)
Digitare, per variarlo, il nuovo CODICE UTEN-
TE (4 cifre minimo)
1234
1234
✗✓
✓
Conferma del CODICE UTENTE
programmato oppure uscita dalla funzione
per time-out o reinserimento codice tramite
✗
C.410 7-06-2002 16:42 Pagina 12

Funzione 4: programmazione del tempo di ricerca rete GSM (15 o 30 secondi).
Il ponticello JP1 deve essere inserito in posizione di sinistra durante questa programmazione.
- 13 -
I
FUNZIONI
FUNZIONI
Programmazione FUNZIONI.
Scegliere tramite i tasti (✴) e (#) il tempo di
ricerca: 15 o 30 secondi
Accesso alla FUNZIONE 4:
programmazione del tempo di ricerca rete.
T Attesa
T Attesa
15 sec
15 sec
4
✗
✓
Conferma della programmazione
ed uscita dalla funzione per o time-out.
✗
Nota 4: il tempo di ricerca rete da parte del telefono cellulare va programmato solo dopo aver
verificato l'effettivo tempo di ricerca nel luogo di installazione.
*#
✓
C.410 7-06-2002 16:42 Pagina 13

- 14 -
I
FUNZIONI
FUNZIONI
Programmazione FUNZIONI.
Selezionare il MESSAGGIO 1 o 2 da inviare
tramite i tasti (1) e (2)
Accesso alla FUNZIONE 5:
TEST del sistema in linea telefonica
TEST
TEST
attesa
attesa
5
✓
Segnalazione di TEST in corso
Attendere 5 secondi
TEST del sistema in linea Telefonica con esito
POSITIVO: segnalazione presente per 4 s.
✗
Digitare il numero telefonico a cui inviare il mes-
saggio per il TEST
MESSag 1
MESSag 1
✓
TEST OK
TEST OK
_ _ _ _ _
_ _ _ _ _ _
__ _
_ _
✓
✗
TEST / TEL
TEST / TEL
✗
Funzione 5: TEST del sistema in linea telefonica.
Il ponticello JP1 deve essere inserito in posizione di sinistra durante questa programmazione.
C.410 7-06-2002 16:42 Pagina 14

- 15 -
I
MORSETTIERA COLLEGAMENTI E DESCRIZIONE INGRESSI / USCITE
Di seguito è riportata la numerazione dei morsetti e la loro descrizione.
Descrizione ingressi/uscite
Gli ingressi IN1 e IN2 possono funzionare in due modi selezionabili tramite JP2.
1) JP2 inserito in posizione di destra (come indicato negli schemi di collegamento): in questo
caso gli ingressi sono di tipo bilanciato, lavorano a “variazione di resistenza”. La resistenza di
bilanciamento, fornita in dotazione, da collegare sugli ingressi è di 47Kohm. Lo schema 1 illu-
stra il collegamento con dispositivi aventi contatti in uscita di tipo NC, necessari al funzionamen-
to del combinatore. Quando il contatto è chiuso il combinatore è in condizioni di riposo, quando
è aperto il combinatore inizia il ciclo delle chiamate.
2) JP2 inserito in posizione di sinistra: in questo caso gli ingressi sono a mancanza di positivo.
Ciò significa che il combinatore risulta essere a riposo con positivo (+12) presente. In mancan-
za del positivo inizierà il ciclo di allarme.
IN1 eIN2 sono gli ingressi rispettivamente del canale 1 e del canale 2. Sbilanciati iniziano il
rispettivo ciclo delle chiamate.
IN/BL è l’ingresso comando blocco e disabilita il ciclo delle chiamate relativo al canale 2 se non
ancora iniziato, oppure lo blocca se questo è in corso. Può essere collegato direttamente al mor-
setto TC della centrale. In questo caso il canale 2 del combinatore, normalmente dedicato ai siste-
mi antifurto, sarà bloccato a centrale disinserita e abilitato a centrale inserita.
Uscita C/BAT di tipo collettore aperto, segnala lo stato di batteria tampone e/o batteria GSM
scarica. Rimane a potenziale 0 per il tempo in cui la batteria è scarica.
Uscite OUT TAMPER, fanno capo ad un contatto NC che realizza la protezione antimanomissione
N° morset. Descrizione
ALIM. + Positivo alimentazione da centrale o da alimentatore supplementare
ALIM. – Negativo alimentazione da centrale o da alimentatore supplementare
IN/BL Ingresso comando di blocco canale 2 combinatore.
GND Negativo impianto
IN1 Ingresso comando canale 1
GND Negativo impianto
IN2 Ingresso comando canale 2
GND Negativo impianto
C/BAT Uscita controllo livello batteria tampone e batteria GSM (collettore aperto)
GND Negativo impianto
OUT TAMPER Uscita manomissione/contatto NC
OUT TAMPER Uscita manomissione/contatto NC
C.410 7-06-2002 16:42 Pagina 15

e antistrappo. Il contatto è chiuso quando il coperchio del combinatore è chiuso e il contenitore fis-
sato ad una parete. Togliendo il coperchio o strappando dalla parete il combinatore il contatto
facente capo ai morsetti OUT TAMPER si apre. I morsetti OUT TAMPER del combinatore vanno col-
legati sulla linea tamper della centrale.
Sono di seguito riportati a titolo di esempio, oltre allo schema 1, gli schemi 2 e 3identificanti
rispettivamente il collegamento tra il combinatore e le centrali AF994 e AF997.
VISTA INTERNA E CON-
NESSIONE AL CELLULARE
Nota: come indicato in figu-
ra la connessione al
cellulare avviene in
modo veloce sempli-
cemente applicando
alla base del cellula-
re il connettore di
comando, che prov-
vede anche alla rica-
rica della batteria di
serie del telefono.
SCHEMI DI COLLEGAMENTO
1) Collegamento con dispositivi aventi in uscita contatti normalmente chiusi
1234
5678
90#
F
OUT
TAMPER GND C/BAT GND IN2 GND IN1 GND IN/BL – +
ALIM
R+
_
R
JP2
Alla linea tamper
R = 47KOhm
MORSETTIERA
Aimentazione da centrale o da
alimentatore supplementare
Eventuale contatto NA di blocco
canale 2 del combinatore
JP2 = Con il ponticello nella posizione illustrata (destra) l'ingresso è di tipo bilanciato.
Nella posizione di sinistra si ha allarme per mancanza di positivo sui morsetti 5 (canale 1) o 7
(canale 2).
- 16 -
I
C.410 7-06-2002 16:42 Pagina 16

RETE / POWER
INSERITO / ON
TAMPER
ON
UNITA'CENTRALE / CENTRAL UNIT
AF994
ZONE A2
EXCLUDE
ZONE B
EXCLUDE
ZONE C
EXCLUDE
ZONE A1
EXCLUDE
R=47KOhm
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
COD.
AF45342
1
2
3
SEGNALAT.
PREALLAR.
COD.45381
1 +
2 –
3 T
2 +
1 –
COD. AF45399
AF45360
Contatti N.C.
rivelatori
Esempio di
collegamento di
rivelatori AF45360
e AF958.
Questo
collegamento è
possibile anche sulle
zone A1 e A2.
Schema 2 - Collegamento con AF994
SIRENA INTERNA
SUPPLEMENTARE
N
S
TAMPER
Contatto Magnetico
Antiasportazione
cod. AF901
SIRENA AF - AF53900
MORSETTO DI COLLEGAMENTO TROMBA ACUSTICA
MORSETTO DI COLLEGAMENTO TROMBA ACUSTICA
MORSETTO DI COLLEGAMENTO LAMPEGGIATORE A FLASH
MORSETTO DI COLLEGAMENTO LAMPEGGIATORE A FLASH
ALIMENTAZIONE +
ALIMENTAZIONE –
MICROINTERRUTTORE ANTIMANOMISSIONE (TAMPER)
MICROINTERRUTTORE ANTIMANOMISSIONE (TAMPER)
COMANDO SIRENA NC AL POSITIVO
COMANDO FLASH NC AL POSITIVO
SEGNALE DI FILAMENTO FLASH INTERROTTO (VERSO GND)
R
TAMPER
AF45339
1
–2
+3 4 5
N.C.
6
TC
BLOCCO RELÈ
RELAY OUT
12V —
(10,5…14)
––
1
+2
–3
TC 4 5
U6 7
24h
AF958
ALLA LINEA
TAMPER
OUT
TAMPER GND C/BAT GND IN2 GND IN1 GND IN/BL – +
ALIM
ALLA LINEA TAMPER
R
JP2
Morsettiera
AF998CE
R=47KOhm
Nota 1: Per collegamenti relativi a
distanze superiori ai 30cm utilizzare
cavo schermato (con schermo
collegato a massa lato centrale).
Nota 2: Lo schema prede il collega-
mento al 2°canale. Devono quindi
essere programmati i numeri 5, 6,
7, 8 usando questo schema (vedi
pag. 9)

RETE / POWER
INSERITO / ON
TAMPER
ON
UNITA' CENTRALE / CENTRAL UNIT
AF997
SIRENA AF - AF53900
26 25 24 23 22 21
EXCLUDE
ZONE
A1
ZONE
A2
ZONE
A3
ZONE
B1
ZONE
B2
ZONE
C1
ZONE
C2
Schema 3 - Collegamento con AF997
OUT
TAMPER GND C/BAT GND IN2 GND IN1 GND IN/BL – +
ALIM
ALLA LINEA TAMPER
JP2
Morsettiera
AF998CE
R47k
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
SEGNALAT.
PREALLAR.
COD.45381
1 +
2 –
3 T
2 +
1 –
COD. AF45399
AF45360
Contatti N.C. rivelatori
Esempio di collegamento di
rivelatore standard.
Questo collegamento è possibile
anche sulle zone A1, A2, A3,
C1, C2.
SIRENA INTERNA
SUPPLEMENTARE
N
S
TAMPER
Contatto Magnetico
Antiasportazione
cod. AF901
MORSETTO DI COLLEGAMENTO TROMBA ACUSTICA
MORSETTO DI COLLEGAMENTO TROMBA ACUSTICA
MORSETTO DI COLLEGAMENTO LAMPEGGIATORE A FLASH
MORSETTO DI COLLEGAMENTO LAMPEGGIATORE A FLASH
ALIMENTAZIONE +
ALIMENTAZIONE –
MICROINTERRUTTORE ANTIMANOMISSIONE (TAMPER)
MICROINTERRUTTORE ANTIMANOMISSIONE (TAMPER)
COMANDO SIRENA NC AL POSITIVO
COMANDO FLASH NC AL POSITIVO
SEGNALE DI FILAMENTO FLASH INTERROTTO (VERSO GND)
1
–2
+3 4 5
N.C.
6
TC
BLOCCO RELÈ
RELAY OUT
12V —
(10,5…14)
––
1
–2
+3 4 5
N.C.
6
TC
BLOCCO RELÈ
RELAY OUT
12V —
(10,5…14)
––
COD.
AF45342
1
2
3
AF45339
R
Contatti N.C.
rivelatori
R
Eventuale contatto N.C.
rivelatori allarmi tecnici
(vedi nota 2) e pag. 6
AF45360
TAMPER
Nota 1: Per collegamenti relativi a
distanze superiori ai 30cm utilizzare
cavo schermato (con schermo
collegato a massa lato centrale).
Nota 2: Lo schema prede il collega-
mento al 2°canale. Devono quindi
essere programmati i numeri 5, 6,
7, 8 usando questo schema (vedi
pag. 9)

G
- 17 -
Mobile (GSM)
Telephone Dialler
COD. AF998CE
G
C.410 7-06-2002 16:42 Pagina 17
Table of contents
Languages:
Other AVE Telephone System manuals
