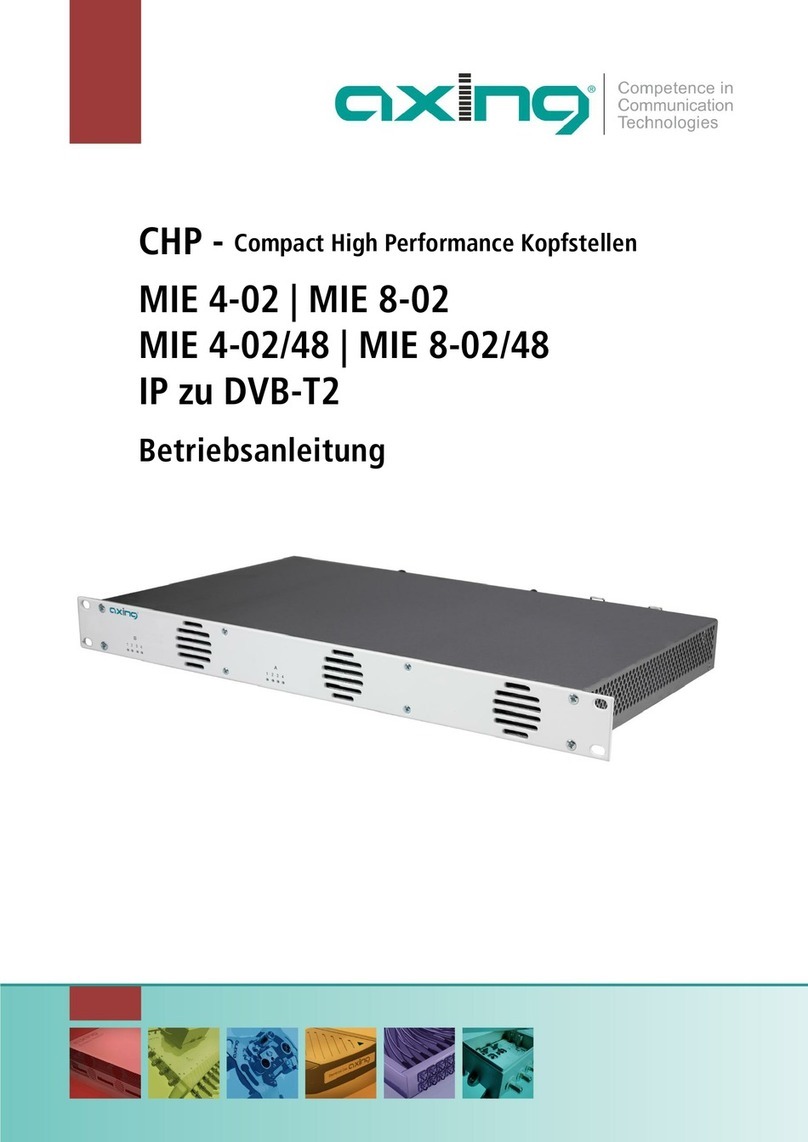

axing MIE 4-02 User manual

CHP - Compact High Performance Kopfstellen
MIE 4-02 | MIE 8-02
MIE 4-02/48 | MIE 8-02/48
IP zu DVB-T2
Betriebsanleitung

Betriebsanleitung | MIE 4-02 | MIE 8-02
22020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Inhaltsverzeichnis
1. Produktbeschreibung......................................................................................................................................................5
1.1. Allgemeines...........................................................................................................................................................5
1.2. Lieferumfang .........................................................................................................................................................5
1.3. Verfügbares Zubehör.............................................................................................................................................5
1.4. Anzeigeelemente und Anschlüsse..........................................................................................................................6
1.5. Anwendungsbeispiel..............................................................................................................................................7
1.6. SMARTPortal .........................................................................................................................................................8
2. Montage und Anschluss..................................................................................................................................................9
2.1. Montage im 19“-Rack...........................................................................................................................................9
2.2. Potentialausgleich .................................................................................................................................................9
2.3. Spannungsversorgung.........................................................................................................................................10
2.4. IPTV-Eingang.......................................................................................................................................................10
2.5. Redundanter IPTV-Eingang..................................................................................................................................11
2.6. HF-Ausgang.........................................................................................................................................................11
2.7. Geräte-Redundanz (mit MIS 1-11).......................................................................................................................12
2.8. Verbindung mit einem CAS-Server (mit MKS 1-02)..............................................................................................13
2.8.1. Anschlussmöglichkeiten an einen CAS-Server:...........................................................................................13
2.9. Upgrade der MIE 4-02.........................................................................................................................................15
3. Konfiguration................................................................................................................................................................16
3.1. An- und Abmelden...............................................................................................................................................17
3.2. Startseite .............................................................................................................................................................18
3.2.1. Eingang......................................................................................................................................................18
3.2.2. Ausgang.....................................................................................................................................................18
3.2.3. Geräte-Redundanz......................................................................................................................................19
3.3. Initialisierung - Phase 1 .......................................................................................................................................20
3.3.1. Eingangs-Streams.......................................................................................................................................20
3.3.2. Einen oder mehrere Streams hinzufügen....................................................................................................21
3.3.3. Eingangs-Transportstreams direkt einem Modulator zuordnen..................................................................22
3.4. Initialisierung - Phase 2 .......................................................................................................................................23
3.4.1. Auswahl der Programme............................................................................................................................23
3.4.2. LCN (Logical Channel Numbering)..............................................................................................................24
3.4.3. Programmnamen ändern............................................................................................................................24
3.4.4. PID Filtering................................................................................................................................................25
3.4.5. PID-Remapping ..........................................................................................................................................26
3.4.6. Duplizieren eines Programms.....................................................................................................................28
3.4.7. NIT-Version „einfrieren“ bzw. benutzerdefinierte Deskriptoren zur NIT hinzufügen..................................30
3.4.8. SDT-Versionen............................................................................................................................................31
3.4.9. OTA-Upgrade (nicht referenzierte PID hinzufügen) ....................................................................................32
3.4.10. Einstellmöglichkeiten für die TDT und TOT.................................................................................................34
3.5. Initialisierung - Phase 3 .......................................................................................................................................35
3.5.1. Modulator-Konfiguration............................................................................................................................35
3.5.2. Füllstand.....................................................................................................................................................37
3.5.3. Ausgewählte Programme...........................................................................................................................37
3.6. Wartung ..............................................................................................................................................................38
3.6.1. Software aktualisieren................................................................................................................................39
3.6.2. Ändern der IP-Addressen............................................................................................................................40
3.6.3. Redundanz des Eingangsports....................................................................................................................41
3.6.4. Passwort ändern.........................................................................................................................................42
3.6.5. Neustart .....................................................................................................................................................42
3.6.6. Programmdaten löschen.............................................................................................................................43
3.6.7. Initialisierungsdaten speichern...................................................................................................................43
3.6.8. Initialisierungsdaten laden .........................................................................................................................44
3.6.9. Gerätenamen eingeben..............................................................................................................................44
3.6.10. Zugang zum SMARTPortal..........................................................................................................................45
3.6.11. SNMP (Simple Network Management Protocol).........................................................................................46
3.6.12. Log-Einträge...............................................................................................................................................47
3.7. Lizenzen für Software-Erweiterungen..................................................................................................................47
3.7.1. Lizenzen erwerben......................................................................................................................................47
3.7.2. Upload der Lizenzdatei...............................................................................................................................48
3.8. Geräte-Redundanz (mit MIS 1-11).......................................................................................................................49
3.8.1. Voraussetzungen........................................................................................................................................49
3.8.2. Geräte-Redundanz konfigurieren ...............................................................................................................49
3.8.3. Automatisches Umschalten im Fehlerfall....................................................................................................51
3.8.4. Umschalten beenden..................................................................................................................................51
3.8.5. Das primäre Gerät manuell ersetzen ..........................................................................................................52
3.8.6. Manuelle Umschaltung wieder zurücknehmen...........................................................................................52
3.9. CASimulcrypt (mit MKS 1-02)..............................................................................................................................53
3.9.1. Globale CAS-Einstellungen.........................................................................................................................53
3.9.2. CAS List......................................................................................................................................................53
3.9.3. Scrambling Control Groups (SCG)...............................................................................................................54
3.9.4. ECM Generators .........................................................................................................................................55
3.9.5. ECM List.....................................................................................................................................................55
3.9.6. EMM Configuration....................................................................................................................................56
3.9.7. Programm Verschlüsselung in Phase2........................................................................................................57

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 3
3.9.8. Verschlüsselungs-Status-Monitoring......................................................................................................... 57
4. Technische Daten ......................................................................................................................................................... 58
4.1.1. Abweichende Daten MIE 04-02/48 und MIE 08-02/48............................................................................... 59

Betriebsanleitung | MIE 4-02 | MIE 8-02
42020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise! Diese sind auch unter der folgenden
Internetadresse abrufbar: https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung beschrieben und insbesondere nach
dem Stand der Technik. Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleistung
übernommen!
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den geltenden
Richtlinien entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem
Restmüll, sondern separat entsorgen.

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 5
1. Produktbeschreibung
1.1. Allgemeines
MIE 4-02 Beinhaltet 1 Modul, unterstützt SPTS und MPTS (auch gemischt), wandelt maximal 512
Eingangs-Streams in 4 x DVB-T2 Ausgangskanäle.
Betriebsspannung 100…240 VAC
MIE 8-02 Beinhaltet 2 Module, unterstützt SPTS und MPTS (auch gemischt), wandelt maximal 2 × 512
Eingangs-Streams in 2 x 4 DVB-T2-Ausgangskanäle.
Betriebsspannung 100…240 VAC
MIE 4-02/48 Beinhaltet 1 Modul, unterstützt SPTS und MPTS (auch gemischt), wandelt maximal 512
Eingangs-Streams in 4 x DVB-T2 Ausgangskanäle.
Betriebsspannung 36…60 VDC
MIE 8-02/48 Beinhaltet 2 Module, unterstützt SPTS und MPTS (auch gemischt), wandelt maximal 2 × 512
Eingangs-Streams in 2 x 4 DVB-T2-Ausgangskanäle.
Betriebsspannung 36…60 VDC
Gemeinsame Features:
∂Zwei redundante IPTV-Eingänge (900 Mbps) pro Modul möglich
∂Wandelt SPTS/MPTS in DVB-T2
∂Re-Multiplexing
∂PID-Filtering/PID-Remapping
∂Web-basierte Konfiguration
∂Für das AXING SMARTPortal geeignet
∂Unterstützt SNMP
∂Geräte-Redundanz konfigurierbar (Softwareerweiterung erforderlich)
∂OTA-Upgrade z. B. für Set Top Boxen möglich
∂Schnittstelle für CASimulcrypt Server (Softwareerweiterung erforderlich)
∂19"-Gehäuse, 1HE
∂Zwei redundante Netzteile/Spannungsversorgungen
1.2. Lieferumfang
1 × IP to DVB-T2
2 × Netzkabel (nur MIE 4-02 und MIE 8-02)
1 × Quickstart-Anleitung
1.3. Verfügbares Zubehör
MIM 4-02 Erweiterungsmodul für MIE 4-02 oder MIE 4-02/48, zur Erweiterung auf 2 × 512 Eingangs-
Streams und 2 × 4 DVB-T2-Ausgangskanäle.
MIS 1-11 Softwareerweiterung für MIE-Geräteredundanz
Bietet die Möglichkeit, ein Gerät (z.B. bei Ausfall) durch ein Backup-Gerät zu ersetzen.
MKS 1-02 Softwareerweiterung für CASimulcrypt
Bietet die Möglichkeit Programme zu verschlüsseln.

Betriebsanleitung | MIE 4-02 | MIE 8-02
62020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
1.4. Anzeigeelemente und Anschlüsse
∂Die MIE 8-02 besteht aus zwei separaten Modulen A und B. Jedes Modul verfügt über einen IPTV-Eingang,
einen HF-Ausgang und eine Konfigurationsschnittstelle.
∂Die MIE 4-02 besteht aus einem Modul A.
Die LEDs zeigen den Zustand der Ausgangsmodulatoren an
∂Wenn ein Modulator mit Programmen befüllt ist und der Modulator nicht überlastet ist, leuchtet die
entsprechende LED grün.
∂Wenn ein Modulator eingeschaltet, aber nicht befüllt ist (ohne Inhalt), blinkt die entsprechende LED.
∂Wenn ein Modulator überlastet ist (zu viel Inhalt), leuchtet die LED rot.
∂Wenn ein Modulator ausgeschaltet ist, ist die entsprechende LED aus
Anschlüsse MIE 4-02 | MIE 8-02
Anschlüsse MIE 4-02/48 | MIE 8-02/48
LEDs 1…4
des Moduls B (MIE 8-02)
LEDs 1…4
des Moduls A (MIE 4-02/8-02)

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 7
1.5. Anwendungsbeispiel
Das Beispiel zeigt eine Geräte-Redundanz des primären Geräts durch ein Backup-Gerät.
Beide Geräte verfügen über zwei redundante IPTV-Quellen, eine angeschlossen am IPTV-Eingang, eine
angeschlossen an der CAS-Schnittstelle. Die Verbinding zum CAS-Server wird in diesem Fall über die Control-
Schnittstelle realisiert.
Die in der Kopfstelle verschlüsselten Programme können von angeschlossenen Teilnehmern mit passenden CA-
Modulen/Smartcard entschlüsselt werden.

Betriebsanleitung | MIE 4-02 | MIE 8-02
82020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
1.6. SMARTPortal
Das AXING SMARTPortal verbindet jede AXING-Kopfstelle mit einem Cloud-basierten Portal und verschafft
dadurch weltweiten Zugriff auf die Geräte. Die Verbindung ist passwortgeschützt und verschlüsselt.
Voraussetzungen vor Ort ist lediglich Internetverbindung für die Kopfstelle über die Konfigurationsschnittstelle.
Durch das SMARTPortal sind die Konfiguration der Einstellungen oder Software-Updates von überall möglich.
In Problemfällen oder auf Kundenwunsch ist auch eine Unterstützung und Fehleranalyse durch den AXING
Support möglich.
Zusätzlich sendet das SMARTPortal auch Fehlermeldungen an eine konfigurierte E-Mail-Adresse. Dadurch wird
die Überwachung der Geräte einfach und sicher. Fehlermeldungen treten z. B. in folgenden Fällen auf:
∂Stromausfall
∂Prozessortemperatur > 90 °C
∂Lüftertemperatur > 50 °C
∂Netzteiltemperatur> 85 °C
∂Überlauf des Eingangsstreams
∂Modulatorüberlauf
∂HF-Ausgangspegel entspricht nicht den Einstellungen

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 9
2. Montage und Anschluss
Montage und Anschluss sind nur von autorisierten Elektrofachkräften durchzuführen.
Das Gerät darf nur in Innenräumen betrieben werden.
Vor Montage und Anschluss Netzstecker ziehen!
Das DVB-T2-Verteilnetz muss gemäß EN 60728-11 aufgebaut und entsprechend geerdet werden.
2.1. Montage im 19“-Rack
Hinweis: Bei 19-Zoll-Rack Montage muss mindestens einen Freiraum von 5 cm vor und hinter dem Gerät
gegeben sein.
Schieben Sie das Gerät in das 19“ Rack.
Schrauben Sie das Gerät mit vier Schrauben fest (1).
Halten Sie die EN 60728-11 ein.
2.2. Potentialausgleich
Das Gerät muss gemäß EN 60728-11 am Potentialausgleich angeschlossen werden. Verwenden Sie den
Potenzialausgleichsanschluss am Gerät.
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen, verwenden Sie z. B.QEW
Erdungswinkel oder CFA 7-01 Erdungsblöcke.

Betriebsanleitung | MIE 4-02 | MIE 8-02
10 2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
2.3. Spannungsversorgung
Die Geräte sind mit zwei redundanten Netzteilen ausgestattet, um diese z.B. an unterschiedlichen
Stromversorgungen anzuschliesen (z. B. an einer normalen Netzsteckdose und an einer USV). Die LEDs zeigen
den Zustand der Spannungsversorgung.
Wenn eine Stromversorgung ausfällt, beginnt das Gerät mit einem Alarmton. Den Alarmton können Sie mit
Hilfe des roten Tasters neben den Netzteilen ausschalten. (z. B., wenn Sie das Gerät nur mit einem Netzteil
betreiben). Alternativ können Sie auch das nicht verwendete Netzteil aus dem Gerät ziehen.
MIE 4-02 | MIE 8-02
Schließen sie beide Netzteile mit den beiliegenden Kabeln an 230 V AC an.
MIE 4-02/48 | MIE 8-02/48
Die Anschlüsse für die Spannungsversorgung bestehen aus 2 × M4-Schrauben.
Verbinden Sie die DC-Anschlüsse mit 36… 60 VDC.
Wichtig: Achten Sie auf die richtige Polung. Verwenden Sie ausreichende Leiterquerschnitte.
2.4. IPTV-Eingang
Die MIE ist modular aufgebaut. Jedes Modul hat eine eigene IPTV-Schnittstelle.
Die MIE 4-02 bzw. MIE 4-02/48 enthält ein Modul A:
Werks-IPTV-Adresse des Moduls A: 192.168.0.146
Subnetz-Maske: 255.255.255.0
Die MIE 8-02 bzw. MIE 8-02/48 enthält zwei Module A und B. Jedes Modul hat eine eigene IPTV-Adresse:
Werks-IPTV-Adresse des Moduls A: 192.168.0.146
Werks-IPTV-Adresse des Moduls B: 192.168.0.149
Subnetz-Maske: 255.255.255.0
Das Erweiterungsmodul MIM 4-02 hat ebenfalls eine eigene IPTV-Adresse:
Werks-IPTV-Adresse des Erweiterungsmoduls: 192.168.0.149
Subnetz-Maske: 255.255.255.0
Schließen Sie den IPTV-Eingang an einem Ethernet-Switch an, der mit der IPTV-Quelle verbunden ist.
Verwenden Sie dazu Class 5/6 Ethernet-Kabel mit RJ-45-Steckern.
Roter Taster, zum Ausschalten des
A
larmtons
Leuchtet grün, wenn Betriebsspannung OK.
Blinkt rot, wenn Spannung ausgefallen.
+
–

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 11
2.5. Redundanter IPTV-Eingang
Die CAS-Schnittstelle kann als redundanter IPTV-Eingang verwendet werden. Wenn für eine gewisse Zeit keine
Eingangs-Transportstreams mehr am IPTV-Eingang anstehen, dann schaltet die MIE auf diesen redundanten
Eingang um. Die MIE bezieht ihre Eingangs-Transportstreams ab dann von dieser Schnittstelle.
Ob die CAS-Schnittstelle als redundanter Eingang verwendet wird und wie lange die Schaltzeit beträgt,
konfigurieren Sie unter Wartung (siehe 3.6.3 auf Seite 41).
Wenn die Eingangs-Transportstreams wieder am IPTV-Eingang anstehen, dann schaltet die MIE automatisch
auf den IPTV-Eingang zurück. Dieses Zurückschalten dauert i. d. R etwas mehr als eine Minute.
2.6. HF-Ausgang
Jedes Modul des MIE hat einen eigenen HF-Ausgang.
Das DVB-T2-Verteilnetz muss gemäß EN 60728-11 aufgebaut und entsprechend geerdet werden.
Verbinden Sie den Ausgang (RF OUT) mit dem vorhandenen Verteilnetz. Verwenden Sie hierfür ein
hochgeschirmtes Koaxialkabel mit einem F-Anschlussstecker.
Wenn Sie eine MIE mit mehreren Modulen oder mehrere MIE verwenden, dann müssen die Ausgänge mit
geeigneten Weichen verbunden werden.

Betriebsanleitung | MIE 4-02 | MIE 8-02
12 2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
2.7. Geräte-Redundanz (mit MIS 1-11)
Die Geräte-Redundanz bietet die Möglichkeit, ein Gerät z.B. bei Ausfall durch ein anderes Gerät zu ersetzen.
Zwei gleichartige und gleich konfigurierte Geräte können als Primäres Gerät und als Backup-Gerät dienen.
Wenn bestimmte konfigurierbare Bedingungen zutreffen (Eingangsfehler, Ausgangsfehler, Fehler der
Betriebsspannung etc.), dann wird auf das das Backup-Gerät umgeschaltet.
∂Für das Backup-Gerät muss eine gültige Lizenz (MIS 1-11) installiert sein (siehe 3.7 auf Seite 47).
∂Beide Geräte müssen über den Control-Port miteinander verbunden sein.
∂Beide Geräte müssen über das selbe Passwort verfügen.
∂Beide Geräte müssen identisch konfiguriert sein.
Beim Backup-Gerät sind zunächst die Ausgangsmodulatoren deaktiviert (Koax, redundant). Wenn auf das
Backup-Gerät umgeschaltet wird, dann werden dessen Ausgangsmodulatoren aktiv und liefern das
Ausgangssignal. Die Ausgangsmodulatoren des primären Geräts werden in diesem Fall deaktiviert.
Die Geräte-Redundanz wird beim Backup-Gerät in der Konfiguration unter WARTUNG konfiguriert (siehe 3.8
auf Seite 49).

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 13
2.8. Verbindung mit einem CAS-Server (mit MKS 1-02)
Die Kopfstelle kann mit einem CAS-Server verbunden werden. Die Verbindung kann über die CAS-Schnittstelle
(CAS), die Konfigurationsschnittstelle (Control) oder den IPTV-Eingang (IPTV) hergestellt werden (siehe 3.9.1
auf Seite 53).
Wenn die Kopfstelle mit dem CAS-Server verbunden, und korrekt konfiguriert ist, dann kann sie Programme
verschlüsseln. Die verschlüsselten Programme können von angeschlossenen Teilnehmern mit passenden CA-
Modulen/Smartcard entschlüsselt werden.
Vorrausetzungen:
∂Ein entsprechend konfigurierter CAS-Server muss vorhanden sein.
Dieser ist weder Teil der Kopfstelle, noch wird der CAS-Server in diesem Dokument beschrieben.
∂Für das die Kopfstelle muss eine gültige Lizenz installiert sein (siehe 3.7 auf Seite 47).
∂Die Kopfstelle muss entsprechend konfiguriert werden (siehe Fehler! Verweisquelle konnte nicht
gefunden werden. auf Seite Fehler! Textmarke nicht definiert.).
2.8.1. Anschlussmöglichkeiten an einen CAS-Server:
Über CAS-Schnittstelle:

Betriebsanleitung | MIE 4-02 | MIE 8-02
14 2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Über Control-Schnittstelle:
Über IPTV-Schnittstelle:

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 15
2.9. Upgrade der MIE 4-02
Die MIE 4-02 kann um ein weiteres Hardwaremodul MIM 4-02 erweitert werden.
Trennen Sie das Gerät vom Stromnetz.
Demontieren Sie die Abdeckplatte auf der Rückseite.
Setzen Sie das Modul vorsichtig ein.
Das Modul rastet spürbar in die Kontakte ein.
Schrauben Sie das Modul mit den Schrauben der Abdeckplatte fest.
Schließen Sie dann das Gerät wieder an.
Konfigurieren Sie das neue Modul wie im Kapitel Konfiguration beschrieben.

Betriebsanleitung | MIE 4-02 | MIE 8-02
16 2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
3. Konfiguration
Die Konfiguration der Geräte erfolgt über die grafische Benutzeroberfläche der integrierten Webschnittstelle.
Für den Zugriff auf die Benutzeroberfläche benötigen sie einen handelsüblichen PC/Laptop inklusive
Netzwerkschnittstelle und die aktuelle Version des installierten Webbrowsers. Für die Anbindung der
Netzwerkschnittstelle der Kassette an den Computer benötigen sie ein handelsübliches Netzwerkkabel.
Die Kommunikation erfolgt via HTTP-Protokoll, was eine weltweite Fernwartung der Anlagen über das Internet,
an unterschiedlichen Standorten ermöglicht. Der Zugriffsschutz wird mittels Passwortabfrage realisiert.
Die MIE ist modular aufgebaut. Jedes Modul hat eine eigene Konfigurationsschnittstelle.
Die MIE 4-02 bzw. MIE 4-02/48 enthält ein Modul A:
Werks-IP-Adresse des Moduls A: 192.168.0.145
Subnetz-Maske: 255.255.255.0
Die MIE 8-02 bzw. MIE 8-02/48 enthält zwei Module A und B. Jedes Modul hat eine IP-Adresse.
Werks-IP-Adresse des Moduls A: 192.168.0.145
Werks-IP-Adresse des Moduls B: 192.168.0.148
Subnetz-Maske: 255.255.255.0
Das Erweiterungsmodul MIM 4-02 hat ebenfalls eine eigene IP-Adresse.
Werks-IP-Adresse des Erweiterungsmoduls: 192.168.0.148
Subnetz-Maske: 255.255.255.0
Der Computer und das Modul müssen sich im gleichen Teilnetz befinden. Der Netzanteil der IP-Adresse des
Computers muss auf 192.168.0.x und die Subnetzmaske muss auf 255.255.255.0 eingestellt werden. Für den
Computer können sie eine noch nicht vergebene Host-Adresse zwischen 0 und 255 vergeben.
Ändern sie die IP-Adresse und die Subnetzmaske ihres Computers z.B. auf IP-Adresse:192.168.0.11 und
Subnetzmaske: 255.255.255.0).
Systemsteuerung > Netzwerkverbindungen > LAN Verbindung > Eigenschaften >
Internetprotokoll Version 4 TCP/IPv4 > Eigenschaften > Folgende IP-Adresse verwenden:
Klicken Sie auf OK zum Speichern.
Schließen Sie den PC am RJ-45-Ethernet-Anschluss Control an
Geben Sie jetzt die IP-Adresse des angeschlossenen Moduls in den Web Browser ein.

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 17
3.1. An- und Abmelden
Die Benutzeroberfläche ist gegen unbefugten Zugriff geschützt. Beim Zugriff auf die Benutzeroberfläche erfolgt
als erstes die Passwortabfrage.
Geben sie das werksseitig eingestellte Passwort ein:
Ramsen8262
Klicken Sie auf ENTER PASSWORD.
Sollten sie nicht automatisch zu der Startseite
weitergeleitet werden, klicken Sie anschließend auf
OPEN PAGE.
Die Standardsprache für die Benutzeroberfläche ist Englisch. In der Kopfzeile der Seite kann die Sprache der
Benutzeroberfläche geändert werden. Zur Auswahl stehen Deutsch (DE) und Englisch (EN). Die hier getroffene
Sprachauswahl gilt für die Dauer der Sitzung.
Um sich abzumelden klicken Sie auf auf LOG OUT.
Hinweise:
∂Wird der Browser ohne vorherige Abmeldung geschlossen erfolgt nach ca. 2,5 Minuten eine automatische
Abmeldung.
∂Bleibt das Browserfenster geöffnet, erfolgt keine automatische Abmeldung. Dadurch wird die
Überwachnung der Anlage über den Webbrowser ermöglicht.
Passwort ändern:
Ändern Sie das Passwort sofort nach der ersten Inbetriebnahme und achten Sie auf ein ausreichend sicheres
Passwort. Bewahren Sie dieses Passwort an einem sicheren Ort auf.
Menüpunkt: WARTUNG > NEUES PASSWORT EINSTELLEN.
IP-Adresse ändern:
Die Geräte lassen sich bei Bedarf in ein Netzwerk einbinden. Für diese Anwendung müssen Änderungen an der
Netzwerkkonfiguration vorgenommen werden.
Menüpunkt WARTUNG > SYSTEMOPTIONEN.
Sprachauswahl

Betriebsanleitung | MIE 4-02 | MIE 8-02
18 2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
3.2. Startseite
3.2.1. Eingang
Die Datenrate an den IPTV-Eingängen wird angezeigt. Diese ist abhängig von den konfigurierten Eingangs-
Streams (siehe 3.3.1 auf Seite 20).
Wenn die CAS-Schnittstelle als redundanter IPTV-Eingang verwendet wird und die MIE auf diesen Eingang
umgeschaltet hat, dann wird dies auf der Startseite angezeigt (CAS-Port verwendet).
3.2.2. Ausgang
Auf der rechten Seite werden die Füllstände der Modulatoren angezeigt. 100% Modulator-Füllstand
entsprechen der maximalen Netto-Datenrate des Ausgangskanals.
Wird der maximale Füllstand überschritten kann es zu Bildstörungen wie z. Bsp. Mosaikbilder kommen.
Die Datenrate der Sender kann, abhängig vom Bildinhalt und Übertragungsqualität variieren. Um den
störungsfreien Empfang zu gewährleisten ist unbedingt eine Reserve einzuhalten.
Wir empfehlen einen maximalen Füllstand von 90%.
Ab einem Füllstand von 99% wird dieser rot angezeigt.
Die Anzahl der gewählten Programme und die Konfiguration der Modulatoren beeinflussen den Füllstand.

2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 19
3.2.3. Geräte-Redundanz
Wenn ein Gerät als Backup-Gerät für ein anderes Gerät eingesetzt wird, dann wird dies auf der Startseite
angezeigt. Zusätzlich wird die IP-Adresse des überwachten Geräts und dessen Status eingeblendet.
Wenn ein Gerät als primäres Geräts eingesetzt wird, dann wird im Fehlerfall die IP-Adresse des Backup-
Geräts angezeigt, das die Modulatoren des primären Geräts abgeschaltet hat.
An den Ausgängen des
Backup-Geräts wird beim
Status OK kein HF-Signal
ausgegeben, deswegen wird
auch kein Füllstand
angezeigt.
IP
-
Adresse des
Backup
-
Geräts

Betriebsanleitung | MIE 4-02 | MIE 8-02
20 2020-11-13 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
3.3. Initialisierung - Phase 1
Wählen Sie im Hauptmenü INITIALISIERUNG.
Die Initialisierung startet mit PHASE 1.
3.3.1. Eingangs-Streams
In Phase 1 werden die IP-Adresse, der Port, die Datenrate in Mbps und der Status der Eingabestreams in
einer Tabelle angezeigt.
Klicken Sie auf einen Stream.
Weitere Informationen, wie der Programmname werden angezeigt.
Sie können einen Stream erneut scannen oder einen Stream löschen.
Löschen
Scannen
