INSTALLATION GUIDE
FRAN
Ç
AIS
AXIS T92A00 Protective Housing

AXIS T92A00 Installation Guide Page 3
ENGLISH
AXIS T92A00 Housing
Follow these instructions to complete the installation of AXIS T92A00 and Axis network camera:
Warning! High voltage - the electrical connection should be made by an authorized electrician.
Please observe relevant national and local regulations for the installation.
Axis Network Cameras
The following camera models are supported:
Note: Before you begin, make sure that the AXIS T92A00 package contents, power supply, and the
required cables, tools, and documentation are available. See “Package contents” on page 4.
1. “Package contents” on page 4
2. “Install the bracket” on page 5
3. “Install the camera in the housing” on page 6
4. “Connect the power cable to the camera” on page 7
5. “Route the cables to the housing” on page 8
6. “Connect the power cable to the housing 100-240V AC power cable to
AXIS T92A00” on page 9
7. “Complete the installation” on page 9
Camera Model: Comment:
• AXIS P1311
•AXISQ1755
•AXIS210
• AXIS 210A
•AXIS211
• AXIS 211A
• AXIS 211M
• AXIS 211W external antenna required, see www.axis.com
•AXIS221
• AXIS 223M

Page 4 AXIS T92A00 Installation Guide

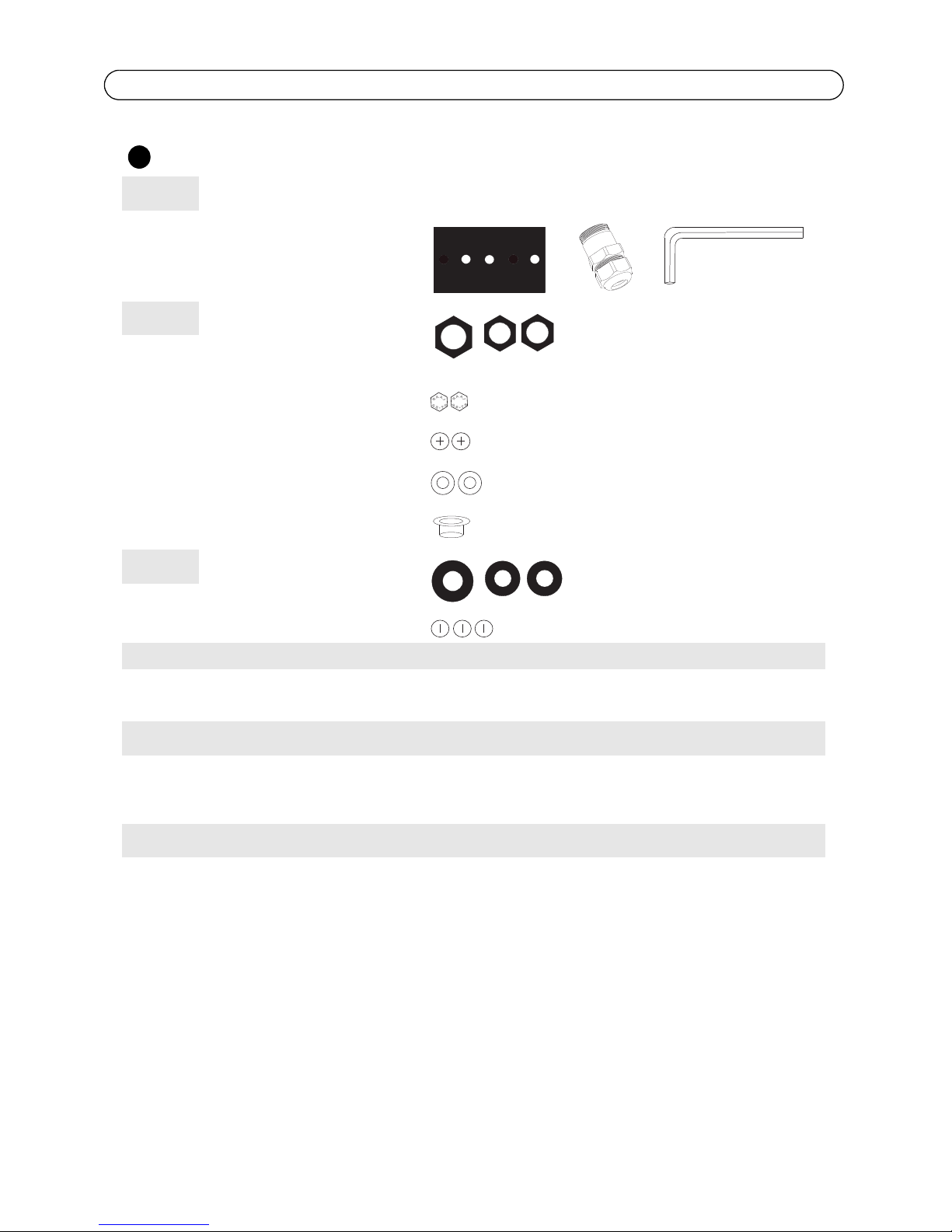

Package contents
Bag 1: 3 rectangular spacers
2 small cable glands
1 large cable gland
1 allen key
Bag 2: 1 large hexagonal screw nut
2 small hexagonal screw nuts
2 hex head cap screws
2 Phillips screws
2washers
1 clear plastic spacer
Bag 3 1 large black washer
2 small black washers
3 flathead screws (3 different lengths)
AXIS T92A00
1
1
AXIS T92A00 Power supply
cable (red/black)
Note that the AXIS T92A00 Power supply is pre-installed.
Note that the cable is pre-installed.
Axis Network Camera*
AXIS P1311, AXIS Q1755, AXIS 210/ 210A, AXIS 211/211A/211M/211W, AXIS 221, AXIS 223M
Printed installation guide Instructions on how to install the camera on the network
Bracket, cables and connector (not included)
1 wall bracket* See www.axis.com for available brackets and accessories.
1 mains power cable 100-240V AC power cable
1 network cable Shielded Twisted Pair (STP) cable recommended.
If using a bracket with an external cable channel, the RJ45
connector is attached after the cable has been pulled through
the cable gland
1 RJ45 connector
Tools (not included)
1 Phillips screw driver
1 flathead screw driver
1 small (2mm) flathead screw driver
1 RJ45 crimp tool See note on RJ 45 connector above
* Sold separately or included in kit, see Accessories product list at www.axis.com for details
1

AXIS T92A00 Installation Guide Page 5
ENGLISH
Install the bracket
Install the mount for AXIS T92A00 on a wall ceiling or pole and make sure that the screws and
plugs are appropriate for the material (e.g. wood, metal, sheet rock, stone). Check if the wall bracket
has an internal cable channel or if the cabling is external. Select the corresponding
description below and install the wall bracket in the intended position.
Alt
Wall bracket with internal cable channel
1. Install the wall bracket/holder on a wall, ceiling or pole using the appropriate screws for the
weight of the housing and the material.
2. Attach the rubber gasket and make holes for the cables.
3. Pull a sufficient length of the cables through for the housing and camera (approximately
50cm).
4. Proceed to “Install the camera in the housing” on page 6.
Alt
Wall bracket with external cabling
1. Install the cables and wall bracket/holder on a wall, ceiling or pole. To comply with the
IP66-rated design of AXIS T92A10, it is necessary to use appropriate conduits to protect the
cables.
2. Proceed to “Install the camera in the housing” on page 6.
Note:
Please visit the Axis web site at www.axis.com for a comprehensive list of available brackets and
accessories.
2
A
B
A
cables
cables
Wall bracket (internal cable channel) Wall bracket (external cabling)
rubber gasket
cables
AB
B

Page 6 AXIS T92A00 Installation Guide

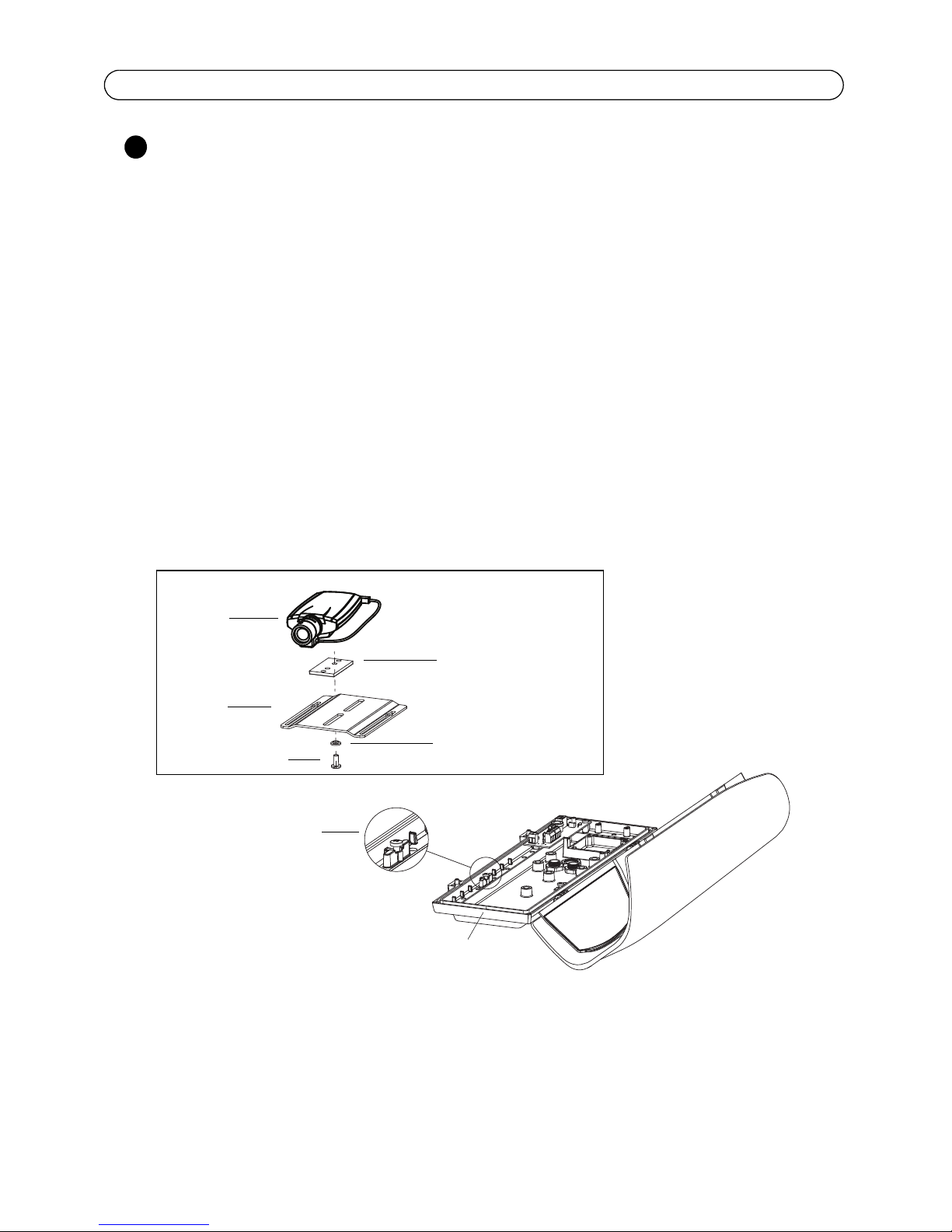

Install the camera in the housing
AXIS T92A00 comes with a pre-installed power supply.
1. The housing is shipped with 3 black plastic spacers. Use one, two or three spacers between the
camera and holder and make sure that the camera lens is positioned more than 2mm above the
heater and that the cables are not in contact with the heater:
• AXIS P1311 - 1 spacer
• AXIS Q1755 - 1 spacer
• AXIS 210/210A - 2 spacers
• AXIS 211/211A/211M/211W - 2 spacers
• AXIS 221/223M - 1 spacer
2. Secure the camera, spacer(s) and holder with one of the three screws (flathead) and clear
plastic spacer (fig.1).
3. Fit the slots on the holder to the positioning screws (fig.2).
4. The camera should be positioned so the lens is 1-2mm from the housing window. Slide the
holder to a suitable position and tighten the positioning screws when satisfied.
5. Proceed to “Connect the power cable to the camera” on page 7.
3
Positioning
screws for
holder
Heater
positioned here
Clear plastic spacer
Rectangular
spacer(s)
Holder
Axis Network
Camera
Flathead screw
FIG.1
FIG.2

AXIS T92A00 Installation Guide Page 7
ENGLISH

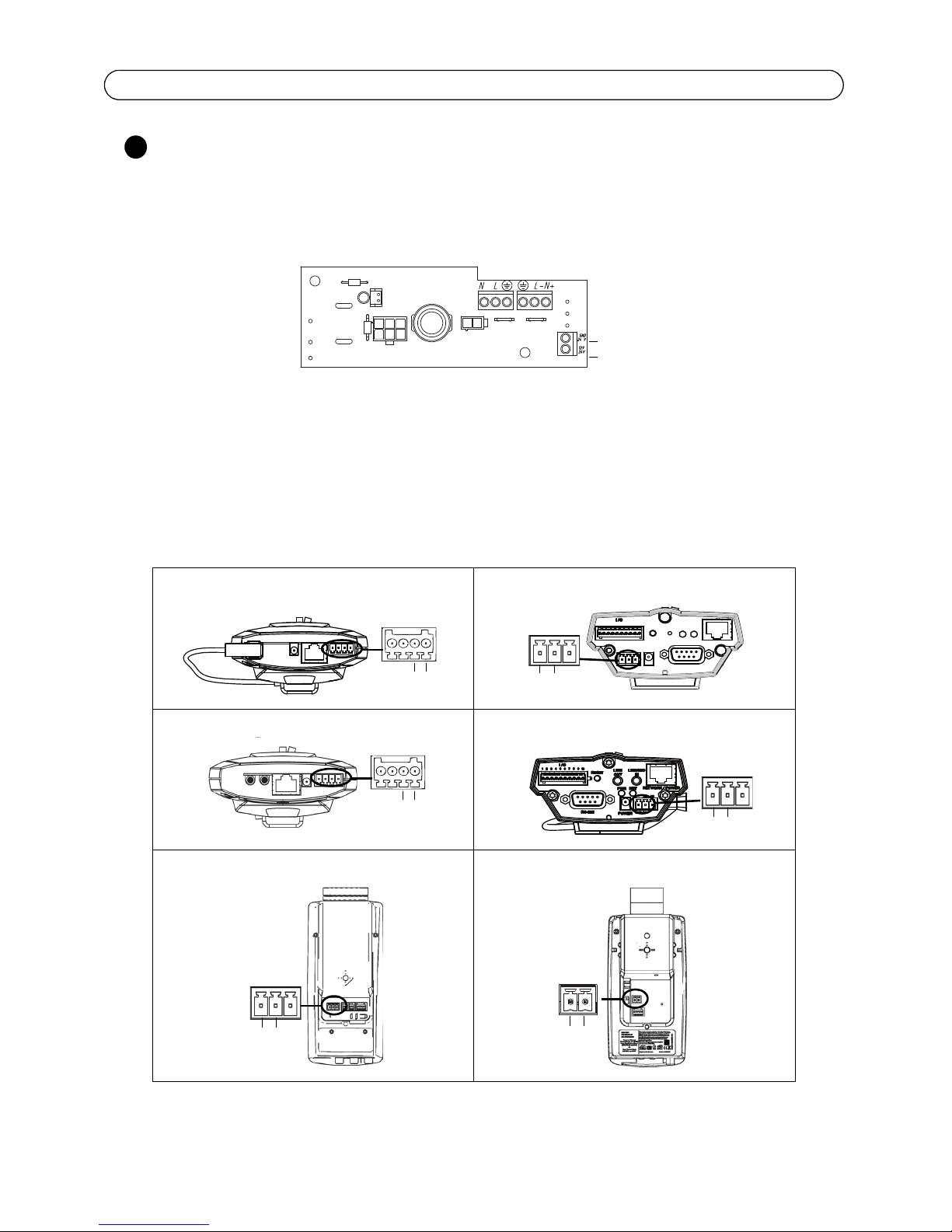

Connect the power cable to the camera
1. Using the small flathead screw
driver, loosen the screws in the
Power to camera connector on
the connector board (fig.3).
2. Insert the red (+) and black (GND)
wires in the connector and
tighten the screws to secure the
wires.
3. Connect the wires to the green terminal connector on the Axis network camera (fig.4).
4. Proceed to “Route the cables to the housing” on page 8.
Note: The camera models have different terminal connectors. Be sure to follow the correct description
for the installed camera.
FIG. 4
AXIS 211/211A/211M/211W AXIS 221
AXIS 210/210A AXIS 223M
AXIS Q1755 AXIS P1311
4
FIG.3
+
GND
Power to
camera
+ GND
RS-232
RESET
NETWORK / POWER
POWER
PWR NET
ACAC
DC+
GND
12345678910
GND +
+ GND
GND +
GND +
GND +

Page 8 AXIS T92A00 Installation Guide
Red/black power cable
Route the cables to the housing
The following instructions describe the installation of the housing on a bracket. Check the bracket
and select the appropriate description below:
Alt. Cables routed through the wall bracket (internal cable channel)
The cable glands are not needed if the cables are routed through the wall bracket.
1. Route the cables through the holes on the underside of the housing.
2. Attach AXIS T92A00 to the wall bracket using the supplied screws.
3. Connect the network cable to the network connector on the camera.
4. If applicable, connect the I/O cables to the connectors as described in the installation guide
supplied with the camera.
5. Proceed to “Connect the power cable to the housing 100-240V AC power cable to AXIS T92A00”
on page 9.

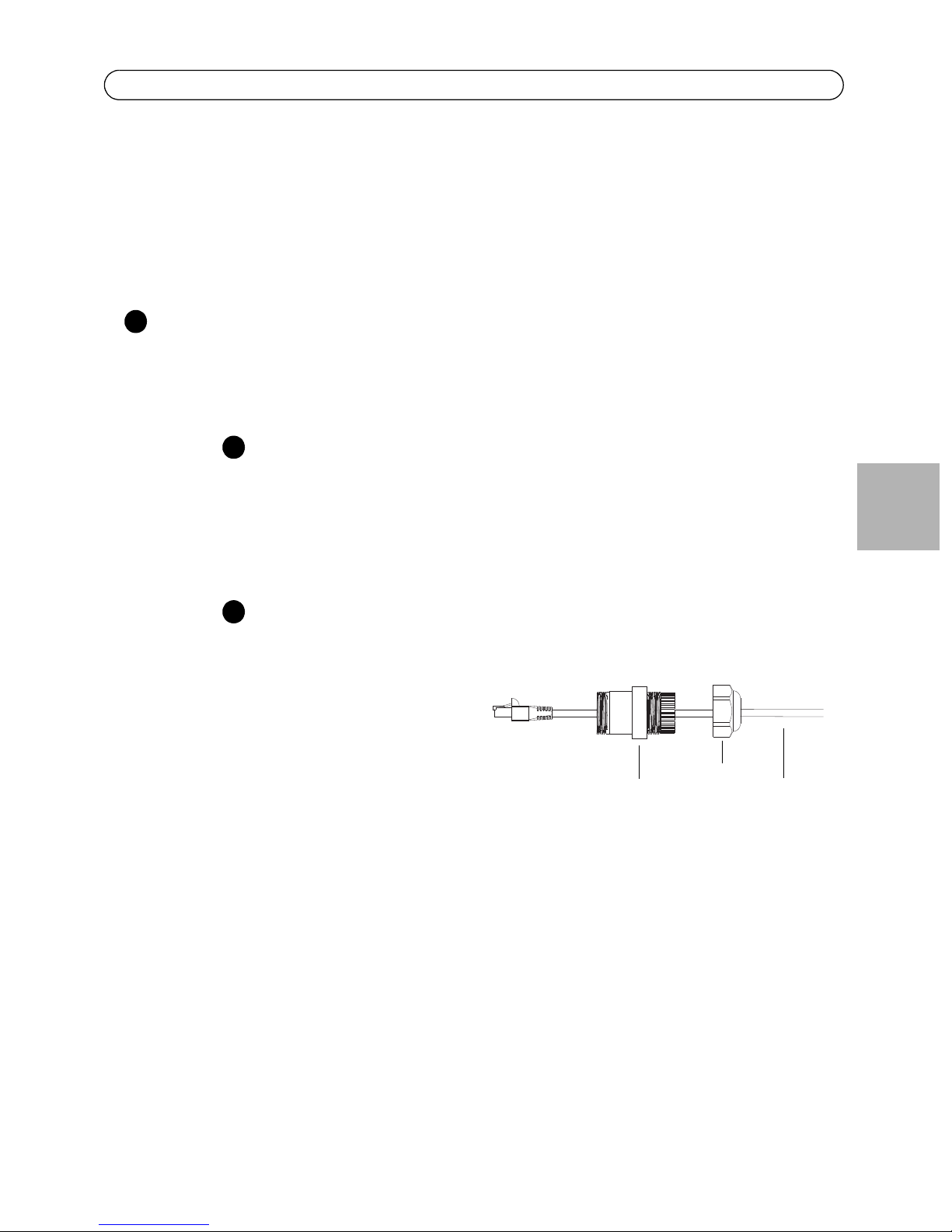

Alt. Cables routed through cable glands (external cabling)
1. Attach AXIS T92A00 to the wall bracket using the supplied screws.
1. Remove the ring and blind plug from the
cable gland.
2. Pull the cable(s) through the ring and through
the cable gland. Discard the blindplug (fig.5).
3. Pull the cable(s) through one of the holes on
the underside of the housing.
4. Insert the cable gland and use the supplied
hexagonal screw nuts and rubber washers to secure it.
5. Repeat for each cable gland; unused cable glands are used to seal unused holes (be sure to
retain the blind plugs).
6. Use the crimp tool to attach the RJ45 network connector to the network cable.
7. Connect the network cable to the network connector on the camera.
8. If applicable, connect the I/O cables to the connectors as described in the installation guide
supplied with the camera.
9. Proceed to “Connect the power cable to the housing 100-240V AC power cable to AXIS T92A00”
on page 9.
+ / GND Wire Connector board Camera
+ Red DC Power (+) Camera DC Power (+)
GND Black GND Camera (GND)
5
A
B
Ring
Cable gland Cable(s)
FIG.5

AXIS T92A00 Installation Guide Page 9
ENGLISH
Connect the power cable to the housing
100-240V AC power cable to AXIS T92A00
Warning! High voltage - the electrical connection should be made by an authorized electrician.
Please observe relevant national and local regulations for the installation.
1. Using the small flathead screw driver, loosen the
screws in the Power in connector on the
connector board (fig.6).
2. Insert the (L-) (N+) and GND wires in the
connector and tighten the screws to secure the
wires.
3. Do not apply power until the installation is
complete and all wires and cables have been
connected.
4. Proceed to “Complete the installation” on page 9.
Complete the installation
1. Check that all cables and wires in the housing are properly connected.
2. Connect the AC mains power cable and check that the LEDs on the camera light up according
to the description in the Installation Guide.
3. Follow the instructions in the Installation Guide to install the camera on the network.
4. Once the installation is complete and the camera focus has been set, close the lid and tighten
the screws to lock the housing using the supplied hexagonal key.
5. The installation is now complete.
Note: The Axis network camera installation guide is shipped with the camera or available from the Axis
web site at www.axis.com
6
Power in (100-240V AC)
GND L- N+
Heater connector
FIG.6
7

Page 10 AXIS T92A00 Installation Guide

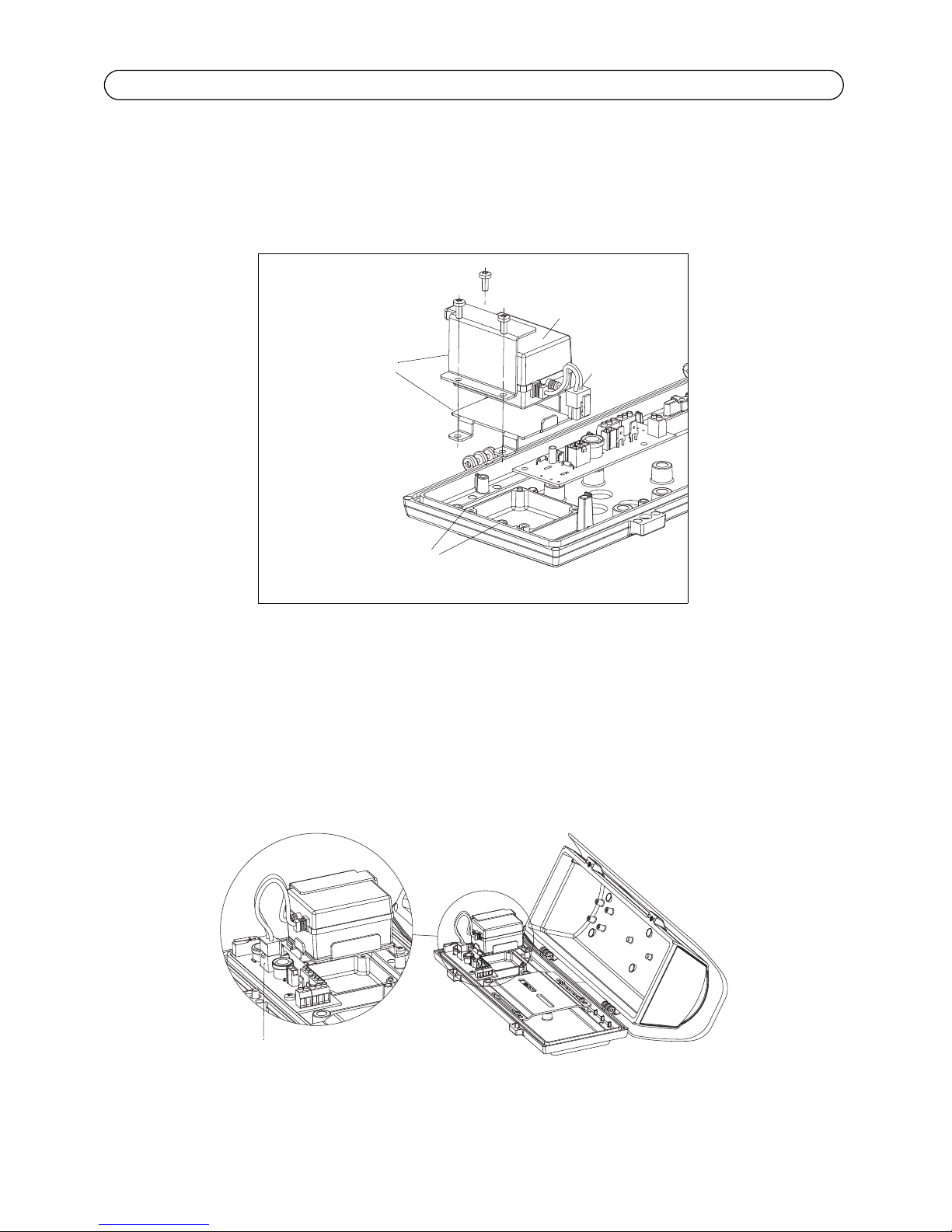

Additional information on replacing the power supply
Note: The power supply is pre-installed in the AXIS T92A00 housing.
1. Remove the screws holding the yellow/green cables.
2. Attach the power supply brackets loosely, using the supplied screws.
3. Slide the power supply in place and tighten the screws making sure that the yellow/green
cables are still attached.
4. Connect the power supply connector (fig.7).
yellow/green cables
and holders
power supply
Power supply
brackets Connector
Power supply
connector
FIG.7

AXIS T92A00 Guide d'installation Page 11
FRAN
Ç
AIS
Boîtier du dôme AXIS T92A00
Suivez ces instructions pour mener à bien l'installation de l’Boîtier du dôme AXIS T92A00 et de la
caméra réseau Axis :
Warning!
Haute tension : le raccordement électrique doit être effectué par un électricien pro-
fessionnel. Respectez les réglementations nationales et locales lors de l'installation.
Caméras réseau Axis
Les modèles de caméras pris en charge sont les suivants :
Note: Avant de commencer, vérifiez que l'emballage du boîtier AXIS T92A00 contient le câble d'alimen-
tation et autres câbles, ainsi que les outils et la documentation.
Reportez-vous à la « Contenu de l'emballage » à la page 12.
1. « Contenu de l'emballage » à la page 12
2. « Installation du support » à la page 14
3. « Installation de la caméra dans le boîtier » à la page 15
4. « Connectez l'alimentation à la caméra. » à la page 16
5. « Acheminement des câbles vers le boîtier » à la page 17
6. « Connectez le câble d'alimentation CA 100-240V au boîtier. » à la page 18
7. « Fin de l'installation » à la page 18
Modèle de caméra : Commentaire :
• AXIS P1311
• AXIS Q1755
•AXIS210
• AXIS 210A
•AXIS211
• AXIS 211A
• AXIS 211M
• AXIS 211W En extérieur/intérieur, antenne externe nécessaire, consultez le site
www.axis.com
•AXIS221
• AXIS 223M

Page 12 AXIS T92A00 Guide d'installation
Contenu de l'emballage
Sachet 1 3 cales d'espacement rectangulaires
2petitspresse-étoupe
1 grand presse-étoupe
1 clé hexagonale
Sachet 2 1 grand écrou de vis hexagonal
2 petits écrous de vis
hexagonaux
2 vis à tête hexagonale à calotte
2 vis cruciformes
2 rondelles
1 cale d'espacement en
plastique transparent
Sachet 3 1 grande rondelle noire
2 petites rondelles noires
3 vis à tête plate (3 longueurs différentes)
Alimentation AXIS T92A00*
1 alimentation AXIS T92A00 - référence 0217-241
1 câble (rouge/noir)
Caméra réseau Axis*
AXIS P1311, AXIS Q1755, AXIS 223M, AXIS 221, AXIS 211/211A/211M/211W, AXIS 210/210A
guide d'installation papier Instructions pour l'installation de la caméra sur le réseau
Support, câbles et connecteur (non inclus)
1 support mural* Consultez le site www.axis.com pour obtenir la liste des
supports et accessoires disponibles.
1 câble d'alimentation secteur câble d'alimentation 100-240V CA
1 câble de réseau Il est recommandé d'utiliser un câble à paires torsadées blindé
(STP).
Si vous utilisez un support possédant un chemin de câbles
externe, le connecteur RJ45 doit être fixé après avoir passé le
câble dans le presse-étoupe.
1connecteurRJ45
1

AXIS T92A00 Guide d'installation Page 13
FRAN
Ç
AIS
Outils (non inclus)
1 tournevis à pointe cruciforme
1 tournevis à pointe plate
1 petit tournevis à pointe plate (2 mm)
1 outil de sertissage RJ45 Reportez-vous à la remarque ci-dessus concernant le
connecteur RJ45.
* Éléments vendus séparément ou inclus dans le kit. Pour plus d'informations, reportez-vous à la liste des
accessoires sur le site www.axis.com.

Page 14 AXIS T92A00 Guide d'installation
Installation du support
Installez le support du boîtier AXIS T92A00 sur un mur, au plafond ou sur un poteau. Vérifiez que les
vis et les chevilles sont adaptées au matériau (ex : bois, métal, plaque de plâtre, pierre). Vérifiez que
le support mural possède un chemin de câbles interne ou que les câbles sont acheminés
séparément. Sélectionnez la description correspondante et installez le support mural dans la
position voulue.
Alternative
Support mural avec chemin de câbles interne
1. Installez le support mural sur un mur, au plafond ou sur un poteau, en utilisant les vis adaptées
au matériau et au poids du boîtier.
2. Fixez le joint en caoutchouc et faites des trous pour le passage des câbles.
3. Faites-y passer une longueur de câble suffisante pour le boîtier et la caméra (environ 50 cm).
Alternative
Support mural avec câblage externe
Installez les câbles et le support mural sur un mur, au plafond ou sur un poteau. Pour respecter
l'indice de protection IP66 du boîtier AXIS T92A00, veillez à utiliser les conduits appropriés pour
protéger les câbles..
Note: Consultez le site Web d'Axis (www.axis.com) pour obtenir la liste complète des supports et
accessoires disponibles.
2
A
B
A
B
Câbles
Câbles
Support mural (chemin de câbles interne) Support mural (câblage externe)
Joint en caoutchouc
Câbles
AB

AXIS T92A00 Guide d'installation Page 15
FRAN
Ç
AIS
Installation de la caméra dans le boîtier
1. Le boîtier est livré avec 3 cales d'espacement en plastique noir. Placez une, deux ou trois cales
entre la caméra et le support. Vérifiez que l'objectif de la caméra se trouve à plus de 2 mm au-
dessus du réchauffeur et que les câbles ne sont pas en contact avec ce dernier :
• AXIS P1311 - 1 cale d'espacement
• AXIS Q1755 - 1 cale d'espacement
• AXIS 221/223M - 1 cale d'espacement
• AXIS 211/211A/211M/211W - 2 cales d'espacement
• AXIS 210/210A - 2 cales d'espacement
2. Fixez la caméra, les cales d'espacement et le support à l'aide d'une des trois vis (à tête plate) et
de la cale d'espacement en plastique transparent (fig. 1).
3. Ajustez les trous du support aux vis de réglage (fig.2).
4. La caméra doit être positionnée de telle sorte que l'objectif se trouve à 1-2 mm de la fenêtre du
boîtier. Faites glisser le support dans la position souhaitée et serrez les vis de réglage après
avoir fait votre choix.
3
Vis de positionnement
pour le support
Réchauffeur
positionné à cet endroit
Cale d'espacement
Cales d'espacement
rectangulaires
Support
Réseau Axis
Caméra
Vis à tête plate
FIG. 1
FIG. 2
en plastique transparent

Page 16 AXIS T92A00 Guide d'installation
Connectez l'alimentation à la caméra.
1. À l'aide du petit tournevis à tête plate, desserrez les vis du connecteur reliant l'alimentation à
la caméra sur le panneau du connecteur (fig. 3).
2. Insérez les fils
rouge (+) et noir
(mise à la terre)
dans le
connecteur et
serrez les vis pour
maintenir les fils.
3. Branchez les fils
sur le connecteur pour terminaux vert de la caméra réseau Axis (fig. 4).
Note: Les connecteurs pour terminaux diffèrent selon le modèle de caméra. Suivez bien la description
correspondant à la caméra installée.
FIG. 4
AXIS 211/211A/211M/211W AXIS 221
AXIS 210/210A AXIS 223M
AXIS Q1755 AXIS P1311
4
Connexion de l'alimentation à
la caméra
Mise à la terre (GND)
+
FIG. 3
+ GND
RS-232
RESET
NETWORK / POWER
POWER
PWR NET
ACAC
DC+
GND
12345678910
GND +
+ GND
GND +
GND +
GND +

AXIS T92A00 Guide d'installation Page 17
FRAN
Ç
AIS
Câble d'alimentation rouge/noir
Acheminement des câbles vers le boîtier
Les instructions suivantes décrivent l'installation du boîtier sur un support possédant un chemin de
câbles interne (alternative A) ou un câblage externe (alternative B). Vérifiez le support et
sélectionnez la description correspondante :
Alternative
Câbles acheminés à travers le support mural (chemin de câbles interne)
Les presse-étoupe ne sont pas nécessaires si les câbles sont acheminés à travers le support mural.
1. Faites passer les câbles dans les trous situés sous le boîtier.
2. Passez à « Connectez le câble d'alimentation CA 100-240V au boîtier. » à la page 18.
Alternative
Câbles acheminés à travers des presse-étoupe (câblage externe)
1. Retirez la bague et la cheville aveugle du
presse-étoupe.
2. Passez les câbles à travers la bague et le
presse-étoupe. Enlevez la cheville aveugle
(fig. 5).
3. Faites passer les câbles dans l'un des trous
situés sous le boîtier.
4. Insérez le presse-étoupe et fixez-le à l'aide des écrous de vis hexagonaux et des rondelles en
caoutchouc fournis.
5. Répétez cette opération pour tous les presse-étoupe. Les presse-étoupe non utilisés serviront à
refermer les trous vides (veillez à conserver les chevilles aveugles).
6. Utilisez l'outil de sertissage pour fixer le connecteur de réseau RJ45 au câble de réseau.
7. Passez à « Connectez le câble d'alimentation CA 100-240V au boîtier. » à la page 18.
+ / Mise à la terre (GND) Fil Panneau du connecteur Caméra
+ Rouge Alimentation CC (+) Alimentation caméra CC
(+)
Mise à la terre (GND) Noir Mise à la terre (GND) Caméra (mise à la terre)
5
A
B
Bague
Presse-étoupeCâble(s)
FIG. 5

Page 18 AXIS T92A00 Guide d'installation
Connectez le câble d'alimentation CA 100-240V au boîtier.
Warning! Haute tension : le raccordement électrique doit être effectué par un électricien pro-
fessionnel. Respectez les réglementations nationales et locales lors de l'installation.
1. À l'aide du petit tournevis à tête plate,
desserrez les vis du connecteur
d'alimentation sur le panneau du
connecteur (fig. 6).
2. Insérez les fils (+), (-) et de mise à la terre
(GND) dans le connecteur et fixez-les en
serrant les vis.
3. Ne jamais mettre l'appareil sous tension
avant que l'installation ne soit terminée et que tous les fils et câbles aient été branchés.
Fin de l'installation
1. Vérifiez que tous les câbles et fils du boîtier ont été correctement branchés.
2. Branchez le câble d'alimentation secteur CA et vérifiez que les voyants DEL de la caméra
s'allument conformément à la description du Guide d'installation.
3. Suivez les instructions du Guide d'installation pour installer la caméra sur le réseau.
4. Une fois l'installation terminée et l'objectif de la caméra réglé, mettez le couvercle en place et
serrez les vis à l'aide de la clé hexagonale fournie pour fermer le boîtier.
5. L'installation est terminée.
Note: Le guide d'installation de la caméra réseau Axis est livré avec la caméra ou est disponible sur le
site Web d'Axis (www.axis.com).
6
Alimentation (100-240V CA)
Mise à la terre (GND) - +
Connecteur du réchauffeur
FIG. 6
7

AXIS T92A00 Guide d'installation Page 19
FRAN
Ç
AIS
Installation de l'alimentation électrique dans le boîtier
1. Retirez les vis maintenant les câbles jaunes/verts.
2. Fixez les supports de l'alimentation sans serrer, à l'aide des vis fournies.
3. Positionnez l'alimentation électrique en la faisant glisser et serrez les vis. Vérifiez que les câbles
jaunes/verts sont toujours fixés.
4. Branchez le connecteur d'alimentation électrique (fig. 7).
Câbles jaunes/verts
et supports
Alimentation
Connecteur
supports Connecteur
électrique
Connecteur
d'alimentation électrique
FIG. 7
