Axis T93E05 User manual

ENGLISH DEUTSCH ITALIANO ESPAÑOL
USER’S GUIDE
FRAN
Ç
AIS
AXIS T93E05 Protective Housing

Legal Considerations
Video and audio surveillance can be prohibited by laws
that vary from country to country. Check the laws in
your local region before using this product for
surveillance purposes.
Trademark Acknowledgments
Apple, Boa, Bonjour, Ethernet, Internet Explorer, Linux,
Microsoft, Mozilla, Netscape Navigator, OS/2, Real,
SMPTE, QuickTime, UNIX, Windows, WWW are
registered trademarks of the respective holders. Java
and all Java-based trademarks and logos are trademarks
or registered trademarks of Sun Microsystems, Inc. in
the United States and other countries. Axis
Communications AB is independent of Sun
Microsystems Inc. UPnP™ is a certification mark of the
UPnP™ Implementers Corporation.
Electromagnetic Compatibility (EMC)
This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there is
no guarantee that interference will not occur in a
particular installation.
If this equipment does cause harmful interference to
radio or television reception, which can be determined
by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or
more of the following measures: Re-orient or relocate
the receiving antenna. Increase the separation between
the equipment and receiver. Connect the equipment to
an outlet on a different circuit to the receiver. Consult
your dealer or an experienced radio/TV technician for
help. Shielded (STP) network cables must be used with
this unit to ensure compliance with EMC standards.
USA - This equipment has been tested and found to
comply with the limits for a Class B computing device
pursuant to Subpart B of Part 15 of FCC rules, which are
designed to provide reasonable protection against such
interference when operated in a commercial
environment. Operation of this equipment in a
residential area is likely to cause interference, in which
case the user at his/her own expense will be required to
take whatever measures may be required to correct the
interference.
Canada - This Class B digital apparatus complies with
Canadian ICES-003.
Europe - This digital equipment fulfills the
requirements for RF emission according to limit B of
EN 55022. This product fulfills the requirements for
immunity according to EN 61000-6-1 residential,
commercial and light-industry environments and
EN 55024.
Japan - This is a class B product based on the standard
of the Voluntary Control Council for Interference from
Information Technology Equipment (VCCI). If this is used
near a radio or television receiver in a domestic
environment, it may cause radio interference. Install and
use the equipment according to the instruction manual.
Australia - This electronic device meets the
requirements of the Radio communications
(Electromagnetic Compatibility) Standard AS/NZS
CISPR22:2002.
Korea - As an electromagnetic wave equipment
for office use (Class A), this equipment is
intended to use in other than home area. Sellers
or users need to take note of this.
Safety
Complies to EN 60950-22 (IEC 60950-22), Safety of
Information Technology Equipment.
Equipment Modifications
This equipment must be installed and used in strict
accordance with the instructions given in the user
documentation. This equipment contains no
user-serviceable components. Unauthorized equipment
changes or modifications will invalidate all applicable
regulatory certifications and approvals.
Liability
Every care has been taken in the preparation of this
document. Please inform your local Axis office of any
inaccuracies or omissions. Axis Communications AB
cannot be held responsible for any technical or
typographical errors and reserves the right to make
changes to the product and documentation without
prior notice. Axis Communications AB makes no
warranty of any kind with regard to the material
contained within this document, including, but not
limited to, the implied warranties of merchantability
and fitness for a particular purpose. Axis
Communications AB shall not be liable nor responsible
for incidental or consequential damages in connection
with the furnishing, performance or use of this material.
This product is only to be used for its intended purpose.
RoHS
This product complies with both the European
RoHS directive, 2002/95/EC, and the Chinese
RoHS regulations, ACPEIP.
WEEE Directive
The European Union has enacted a Directive
2002/96/EC on Waste Electrical and Electronic
Equipment (WEEE Directive). This directive is
applicable in the European Union member
states. The WEEE marking on this product (see right) or
its documentation indicates that the product must not
be disposed of together with household waste. To
prevent possible harm to human health and/or the
environment, the product must be disposed of in an
approved and environmentally safe recycling process.
For further information on how to dispose of this
product correctly, contact the product supplier, or the
local authority responsible for waste disposal in your
area. Business users should contact the product supplier
for information on how to dispose of this product
correctly. This product should not be mixed with other
commercial waste.
Support
Should you require any technical assistance, please
contact your Axis reseller. If your questions cannot be
answered immediately, your reseller will forward your
queries through the appropriate channels to ensure a
rapid response. If you are connected to the Internet, you
can:
• download user documentation and firmware updates
• find answers to resolved problems in the FAQ database.
Search by product, category, or phrases
• report problems to Axis support by logging in to your
private support area

ENGLISH
Safeguards
Please read through this User’s Guide carefully before installing the product. Keep the User’s Guide for further
reference.
CAUTION!
• When transporting the Axis product, use the original packaging or equivalent to prevent damage to the
product.
• Store the Axis product in a dry and ventilated environment.
• Avoid exposing the Axis product to vibration, shocks or heavy pressure and do not install the camera on
unstable brackets, unstable or vibrating surfaces or walls, since this could cause damage to the product.
• Only use handtools when installing the Axis product, the use of electrical tools or excessive force could
cause damage to the product.
• Do not use chemicals, caustic agents, or aerosol cleaners. Use a damp cloth for cleaning.
• Use only accessories that comply with technical specification of the product. These can be provided by Axis
or a third party.
• Do not attempt to repair the product by yourself, contact Axis or your Axis reseller for service matters.
IMPORTANT!
• This Axis product must be used in compliance with local laws and regulations.

AXIS T93E05 User’s Guide Page 5
ENGLISH
AXIS T93E05 User’s Guide
This User’s Guide provides instructions for installing AXIS T93E05 Protective Housing and
corresponding Axis outdoor cameras, see www.axis.com for information on compatible products.
To install the camera on the network, please see the Installation Guide provided with the camera.
For other details about the camera, see the User’s Manual, available from the CD provided with the
camera, or from www.axis.com.
Installation steps
1. Check the package contents against the list below.
2. Hardware overview. See page 6.
3. Install the hardware. See page 7.
Package contents
Item Models/variants/notes
Housing AXIS T93E05
Wall bracket Wall bracket with internal cable channel
Tools Torx T20 screw driver
Allen key
Other Desiccant Bag
Printed materials AXIS T93E05 User’s Guide (this document)
Drill template
Axis Warranty Document
Optional accessories AXIS T8412 Installation Display
VT Mounting accessories
See www.axis.com for information on compatible products, accessories,
product documentation, installation tools and other software.

Page 6 AXIS T93E05 User’s Guide

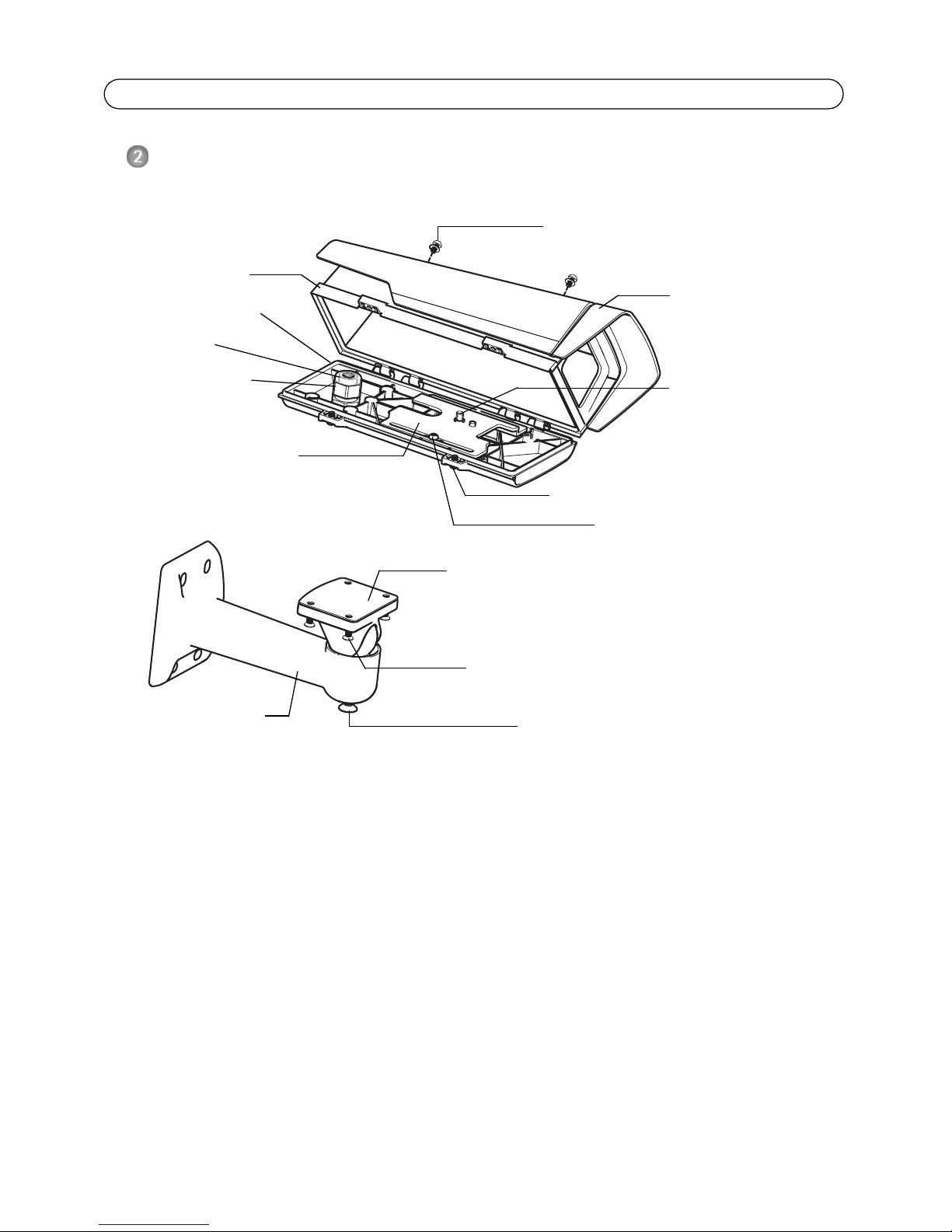

Hardware overview
Sunshield adjustment screw and
washer (2x)
Bottom cover screw (2x)
Bracket adjustment screw
Cable gland
Gasket
Holder screw (2x)
Camera screw
Sunshield
Top cover
Holder
Wall bracket
Rubber seal
Bracket screw (4x)
Wall bracket
Housing
Bottom cover

AXIS T93E05 User’s Guide Page 7
ENGLISH
Install the hardware

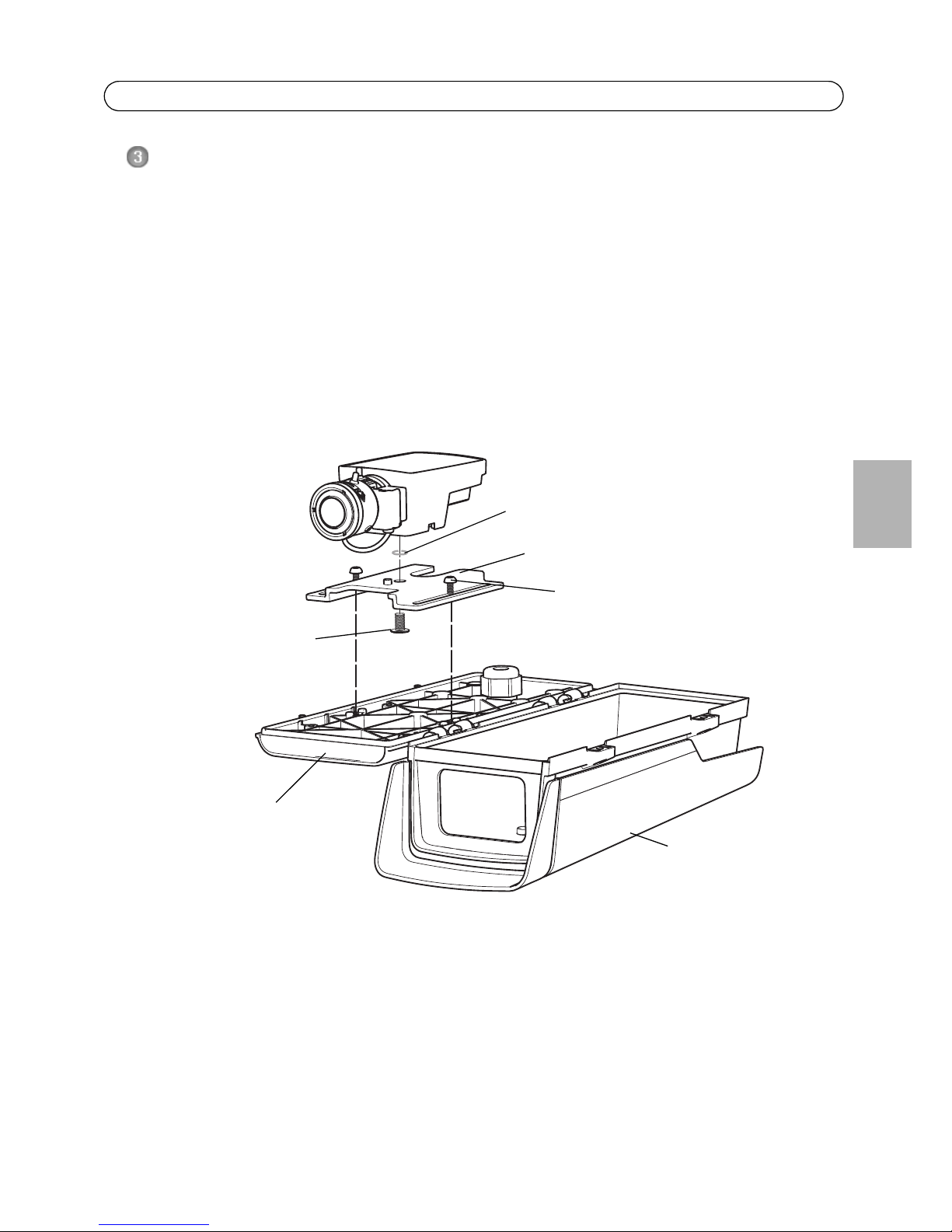

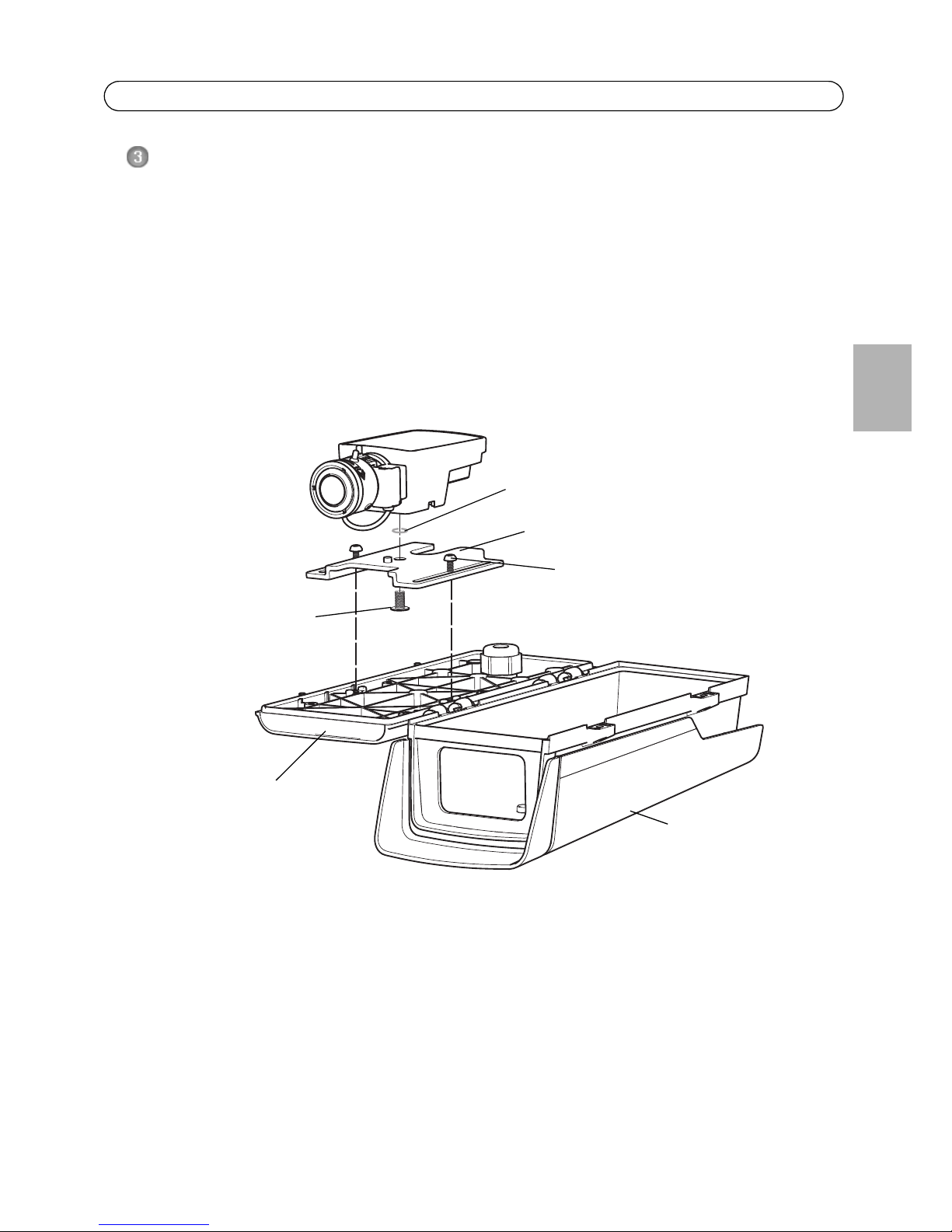

Install the camera in the housing
The instructions below describe how to install an indoor camera in AXIS T93E05 Protective Housing.
For instructions on how to install a corresponding outdoor camera, refer to Install the wall bracket,
on page 8.
1. Loosen the bottom cover screws and open the top cover, see illustration on page 6.
2. Loosen the holder screw and remove the holder. Discard the o-ring.
3. Secure the camera and holder with the screw according to the illustration below. Tighten the
camera screw to 2 Nm. Be careful not to overtighten the screw.
4. Fit the holder on the bottom cover and adjust its position. Allow just enough distance,
approximately 5–10 mm (0.2–0.4 in.), between the camera lens and the front end of the
housing to fit the top cover without the window scratching the lens.
5. Tighten the screws.
Example image: AXIS M1114 Network camera and AXIS T93E05 Protective Housing
Holder screw (2x)
Camera screw
(remove o-ring)
Holder
O-ring (discard)
Bottom cover
Top cover

Page 8 AXIS T93E05 User’s Guide
Install the wall bracket
1. Use the supplied drill template to prepare a wall or pole for installation of the wall bracket.
2. Route a shielded network cable through the wall bracket. Leave approximately 12 cm (4.7”) of
cable for connecting the camera.
3. Install the wall bracket on a wall or pole and make sure that the screws and plugs are
appropriate for the material (e.g. wood, metal, sheet rock, stone).

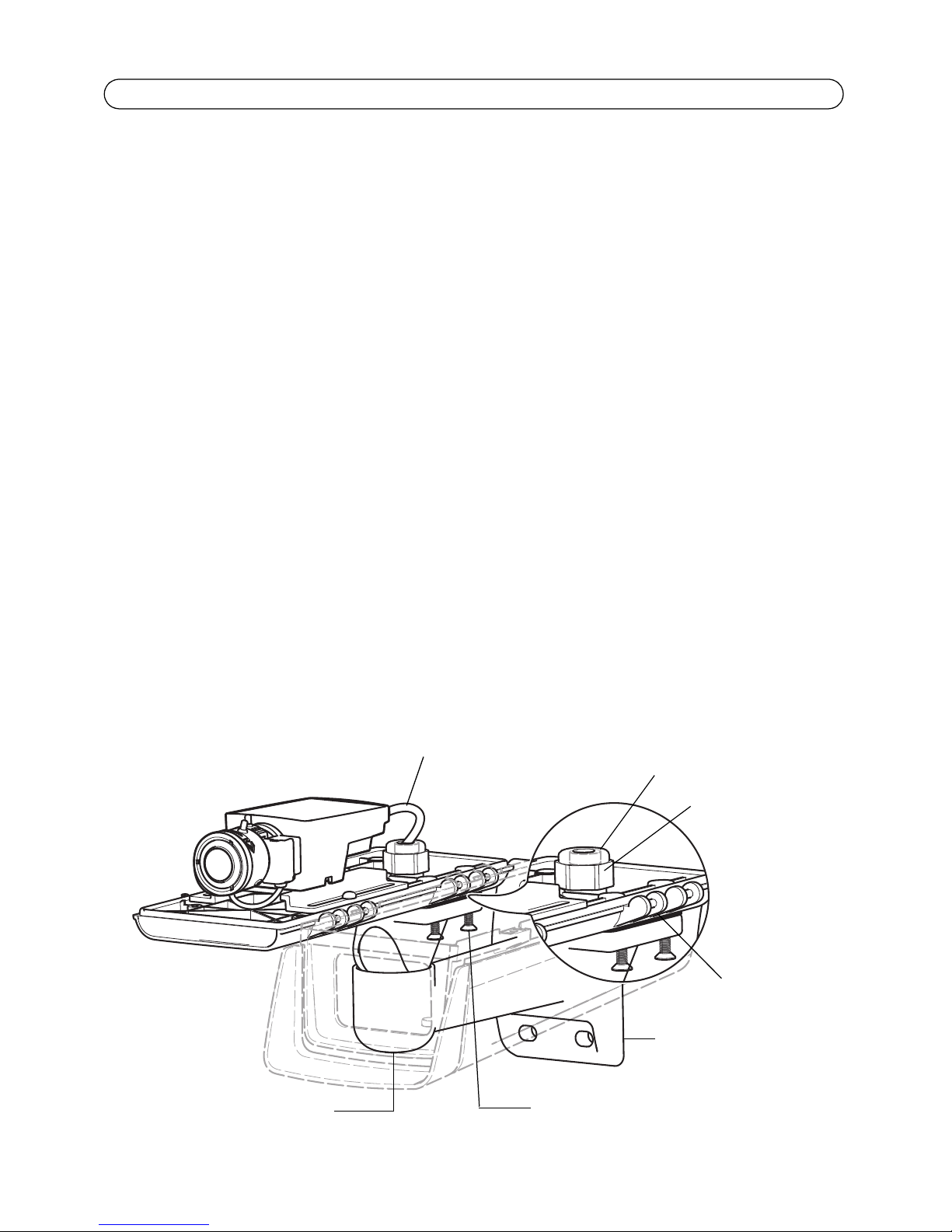

Install the camera on the bracket
Axis outdoor cameras
1. Loosen the bottom cover screws and open the top cover, see illustration on page 6.
2. Refer to the instructions in Axis indoor cameras installed in AXIS T93E05.
Axis indoor cameras installed in AXIS T93E05
1. Unscrew the cable gland nut and remove the gasket from the cable gland.
2. Route the shielded network cable through the cable gland.
Note: Always use a shielded network cable (STP) intended for outdoor use between the camera and
the end point and ensure that the end point is properly grounded. Installations of Axis
cameras using a shielded network cable (STP) and a properly grounded end point have been
tested to comply with industry immunity standards’ levels such as surge protection. Any other
installation method will void the warranty and leave the unit at a risk.
3. Install the camera with the housing on the bracket and tighten the bracket screws.
4. Attach the gasket to the network cable and push the gasket back into the gland.
Example image: AXIS M1114 Network camera and AXIS T93E05 Protective Housing
Network cable (route through wall bracket)
Bracket screw (4x)
Bracket adjustment screw
Wall bracket
Gasket
Rubber seal
Cable gland nut

AXIS T93E05 User’s Guide Page 9
ENGLISH

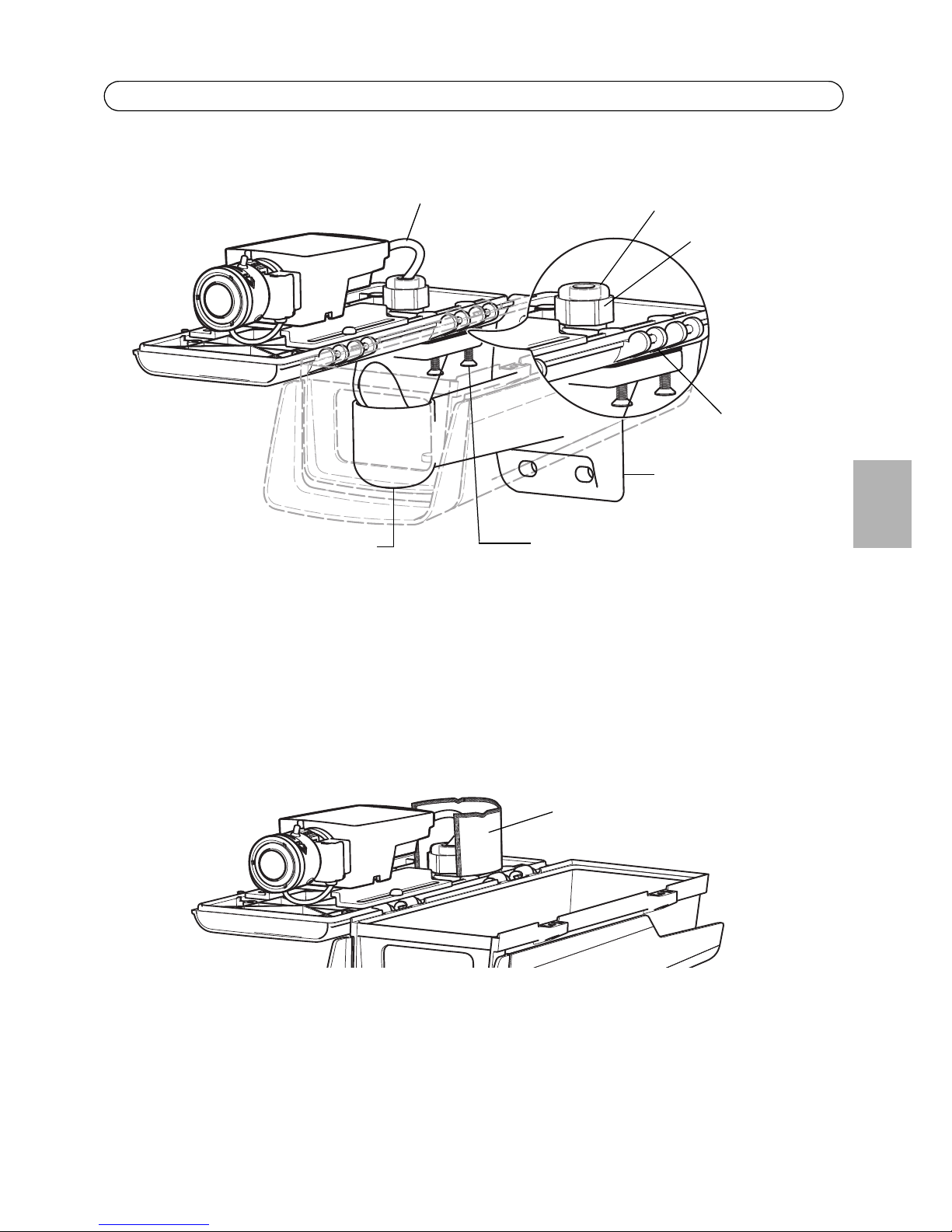

5. Tighten the cable gland nut.
6. Connect the camera to the network.
7. Loosen the bracket adjustment screw to aim the camera to the point of interest and focus the
camera using an installation display, available as an optional accessory from Axis, or according
to the instructions in the Installation Guide provided with the camera.
8. Remove the plastic wrapper from the desiccant bag and put the desiccant bag in the hollow
space around the cable gland.
Note: The desiccant bag should be replaced regularly. Always replace the desiccant bag after the
housing has been opened.
9. Close the top cover and tighten the bottom cover screws.

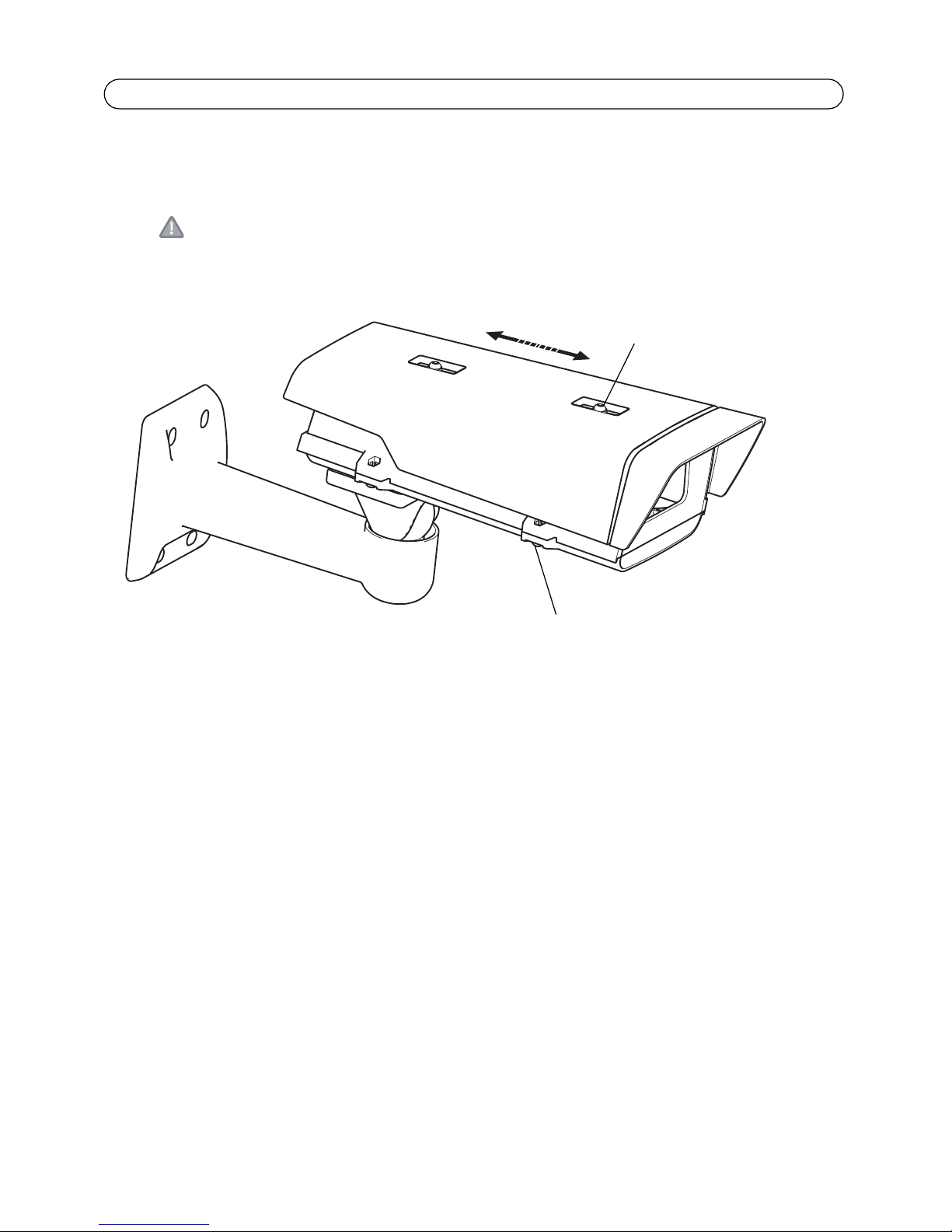

10. Loosen the sunshield adjustment screws and adjust the sunshield to the desired position.
CAUTION!
Risk of pinching
Be aware of the hinge space between the top and bottom covers. Never put your fingers between
the hinges while closing the top cover.
Desiccant bag
Example image: AXIS M1114 Network camera and AXIS T93E05 Protective Housing
Sunshield adjustment
Bottom cover screw (2x)
screw and washer (2x)

Page 10 AXIS T93E05 User’s Guide
Further information
See the Installation Guide provided with the camera for information on how to assign an IP address,
set the password and access the video stream. The Installation Guide is also available from the Axis
Web site at www.axis.com
Technical Specifications
Function/group Item Specification
Model AXIS T93E05
General Casing ASA Polymer
Color: white NCS S 1002-B
Operating conditions -20°C to 50°C (-4°F to122°F)*
Humidity 15 – 100% (condensing)
* Operating temperatures may vary depending on camera, see the User’s
Manual, available from the CD provided with the camera, or from
www.axis.com
Storage temperature -20°C to 50°C (-4°F to122°F)
Approvals IEC 60068-2-6, IEC 60068-2-27, EN 60950-22, IEC 60529
IP66
Dimensions (HxWxD) 95 x 126 x 304 mm (3.8” x 5” x 12”)
Weight 580 g (1.28 lb.)
Included accessories Wall bracket
Sunshield

Mesures de sécurité
Lisez attentivement le présent guide d’utilisation avant d’installer le produit. Conservez le guide d’utilisation
pour référence ultérieure.
ATTENTION !
• Pour éviter d’endommager le produit Axis, utilisez l’emballage d’origine ou un équivalent pour le
transporter.
• Stockez le produit Axis dans un environnement sec et aéré.
• Évitez d’exposer le produit Axis à des vibrations, des chocs ou une trop forte pression et ne l’installez pas
sur des supports instables ou sur des surfaces ou des murs instables ou vibrants. Cela risque de
l’endommager.
• Utilisez uniquement des outils à main pour installer le produit Axis : l’utilisation d’outils électriques ou
l’usage excessif de la force risquent de l’endommager.
• N’utilisez ni produits chimiques, ni substances caustiques ou nettoyeurs aérosol. Utilisez un chiffon humide
pour le nettoyage.
• N’utilisez que des accessoires conformes aux caractéristiques techniques du produit. Ceux-ci peuvent être
fournis par Axis ou un fournisseur tiers.
• Ne tentez pas de réparer le produit vous-même, contactez Axis ou votre revendeur Axis pour toute
réparation.
IMPORTANT !
• Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en vigueur.

AXIS T93E05 Guide d’utilisation Page13
FRAN
Ç
AIS
AXIS T93E05 Guide d’utilisation
Ce guide d’utilisation fournit les instructions d’installation du AXIS T93E05 Caisson de protection et
des caméras extérieures Axis correspondantes ; consultez le site www.axis.com pour plus
d’informations sur les produits compatibles.
Pour installer la caméra sur le réseau, consultez le guide d’installation fourni avec la caméra. Pour
en savoir plus sur la caméra, consultez le manuel de l’utilisateur, disponible sur le CD fourni avec la
caméra ou sur le site www.axis.com.
Procédure d’installation
1. Vérifiez le contenu de l’emballage par rapport à la liste ci-dessous.
2. Vue d’ensemble du matériel. Reportez-vous à la page 14.
3. Installation du matériel. Reportez-vous à la page 15.
Contenu de l’emballage
Élément Modèles/variantes/remarques
Caisson AXIS T93E05
Support mural Support mural avec chemin de câble interne
Outils Tournevis Torx T20
Clé hexagonale
Autre Sachet dessiccatif
Documentation imprimée AXIS T93E05 Guide d’utilisation (le présent document)
Gabarit de perçage
Document de garantie Axis
Accessoires en option Moniteur d’installation AXIS T8412
Accessoires de fixation VT
Consultez le site www.axis.com pour plus d’informations sur les produits
compatibles, les accessoires, la documentation, les outils d’installation et les
autres logiciels.

Page 14 AXIS T93E05 Guide d’utilisation
Vue d’ensemble du matériel
Vis de réglage et rondelle
du pare-soleil (x2)
Vis du couvercle inférieur (x2)
Vis de réglage du support mural
Presse-étoupe
Joint
Vis du support (x2)
Vis de la caméra
Pare-soleil
Couvercle supérieur
Support
Support mural
Joint en caoutchouc
Vis du support mural (x4)
Support mural
Caisson
Couvercle inférieur

AXIS T93E05 Guide d’utilisation Page15
FRAN
Ç
AIS
Installation du matériel
Installation de la caméra dans le caisson
Les instructions ci-dessous décrivent la procédure d’installation d’une caméra intérieure dans le
caisson de protection AXIS T93E05. Pour des instructions d’installation concernant une caméra
extérieure correspondante, consultez Installation du support mural, sur page 16.
1. Desserrez les vis du couvercle inférieur et ouvrez le couvercle supérieur, voir l’illustration à la
page 14.
2. Desserrez les vis du support pour pouvoir le retirer. Déposez le joint torique.
3. Stabilisez la caméra et le support avec la vis comme montré sur l’illustration ci-dessous. Serrez
la vis de la caméra à 2 Nm. Veillez à ne pas trop la serrer.
4. Positionnez le support sur le couvercle inférieur et ajustez sa position. Prévoyez une distance
suffisante, d’environ 5 à 10 mm, entre l’objectif de la caméra et l’extrémité avant du boîtier
pour positionner le couvercle supérieur sans que la fenêtre ne raye l’objectif.
5. Serrez les vis.
Illustration : Caméra réseau AXIS M1114 et Caisson de protection AXIS T93E05
Vis du support (x2)
Vis de la caméra
(déposer joint torique)
Support
Joint torique (rebut)
Couvercle inférieur
Couvercle supérieur

Page 16 AXIS T93E05 Guide d’utilisation
Installation du support mural
1. Préparez le mur ou le poteau de montage sur lequel le support mural doit être installé à l’aide
du gabarit de perçage fourni.
2. Acheminez un câble réseau blindé à travers le support mural. Laissez environ 12 cm de câble
pour la connexion de la caméra.
3. Fixez le support mural sur un mur ou un poteau et assurez-vous que les vis et les fiches sont
adaptées au matériau (p. ex., bois, métal, plaque de plâtre ou pierre).
Installation de la caméra sur le support mural
Caméras extérieures Axis
1. Desserrez les vis du couvercle inférieur et ouvrez le couvercle supérieur, voir l’illustration à la
page 14.
2. Reportez-vous aux instructions de la section Caméras intérieures Axis installées dans AXIS
T93E05.
Caméras intérieures Axis installées dans AXIS T93E05
1. Dévissez l’écrou du presse-étoupe et déposez le joint du presse-étoupe.
2. Acheminez le câble réseau blindé à travers le presse-étoupe.
Remarque :Utilisez toujours un câble réseau à paires torsadées blindé prévu pour une utilisation à
l’extérieur afin de relier la caméra et le point terminal. Assurez-vous également que le point
terminal est correctement mis à la terre. Les installations des caméras Axis à l’aide d’un câble
réseau à paires torsadées blindé et d’un point terminal correctement mis à la terre ont été
contrôlées conformes aux niveaux de la norme relative à l’immunité de l’industrie, comme la
protection contre les surtensions. Toute autre méthode d’installation annule la garantie et
expose le produit à des risques.
3. Installez la caméra avec le caisson sur le support mural et serrez les vis du support.

AXIS T93E05 Guide d’utilisation Page17
FRAN
Ç
AIS
4. Fixez le joint sur le câble réseau et repassez-le dans le presse-étoupe.
5. Serrez l’écrou du presse-étoupe.
6. Connectez la caméra au réseau.
7. Desserrez la vis de réglage du support mural afin d’orienter la caméra dans la direction voulue
et effectuez la mise au point de la caméra à l’aide du moniteur d’installation, disponible en tant
qu’accessoire en option auprès d’Axis, ou conformément aux instructions décrites dans le guide
d’installation fourni avec la caméra.
8. Retirez l’emballage plastique du sachet dessiccatif et placez le sachet dessiccatif dans l’espace
creux autour du presse-étoupe.
Illustration : Caméra réseau AXIS M1114 et Caisson de protection AXIS T93E05
Câble réseau (chemin à travers le support mural)
Vis du support mural (x4)
Vis de réglage du support mural
Support mural
Joint
Joint en
Écrou du
presse-étoupe
caoutchouc
Sachet dessiccatif
Illustration : Caméra réseau AXIS M1114 et Caisson de protection AXIS T93E05

Page 18 AXIS T93E05 Guide d’utilisation
Remarque : Le sachet dessiccatif doit être remplacé régulièrement. Remplacez toujours le sachet
dessiccatif après avoir ouvert le caisson.
9. Fermez le couvercle supérieur et serrez les vis du couvercle inférieur.
10. Desserrez les vis de réglage du pare-soleil pour pouvoir l’ajuster et le mettre dans la position
souhaitée.
ATTENTION !
Risque de pincement
Attention à la charnière séparant les couvercles supérieur et inférieur. Ne mettez jamais vos doigts
entre les charnières lorsque vous fermez le couvercle supérieur.
Vis de réglage et rondelle
Vis du couvercle inférieur (x2)
du pare-soleil (x2)

AXIS T93E05 Guide d’utilisation Page19
FRAN
Ç
AIS
Informations complémentaires
Consultez le guide d’installation fourni avec la caméra pour plus d’informations sur l’attribution
d’une adresse IP, la configuration d’un mot de passe et l’accès au flux de données vidéo. Le guide
d’installation est également disponible sur le site Web d’Axis à l’adresse www.axis.com.
Caractéristiques techniques
Fonction/
groupe
Élément Caractéristiques techniques
Modèle AXIS T93E05
Général Caisson Polymère ASA
Couleur : blanc NCS S 1002-B
Conditions d’utilisation -20 °C à 50 °C *
Humidité 15 - 100 % (condensation)
* Les températures de fonctionnement peuvent varier d’une caméra à
l’autre, consultez le manuel de l’utilisateur, disponible sur le CD fourni
avec la caméra ou sur le site www.axis.com.
Température de
stockage
- 20 °C à 50 °C
Homologations IEC 60068-2-6, IEC 60068-2-27, EN 60950-22, IEC 60529
IP66
Dimensions (H x L x P) 95 x 126 x 304 mm
Poids 580 g
Accessoires fournis Support mural
Pare-soleil

Sicherheitsvorkehrungen
Bitte lesen Sie zunächst dieses Benutzerhandbuch vollständig durch, bevor Sie mit der Installation Ihres
Produkts beginnen. Halten Sie das Benutzerhandbuch bereit, falls Sie darauf zurückgreifen müssen.
VORSICHT!
• Transportieren Sie das Axis-Produkt nur in der Originalverpackung bzw. in einer vergleichbaren Verpackung,
damit das Produkt nicht beschädigt wird.
• Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung.
• Achten Sie darauf, dass das Axis-Produkt keinen Erschütterungen, Stößen oder starkem Druck ausgesetzt ist
und montieren Sie die Kamera nicht auf instabilen Halterungen oder auf instabilen und vibrierenden
Oberflächen oder Wänden. Dies könnte zu Beschädigungen des Produkts führen.
• Verwenden Sie keine elektrischen Werkzeuge zur Montage des Axis-Produkts, da diese das Produkt
beschädigen könnten.
• Verwenden Sie keine chemischen, ätzenden oder Aerosol-Reinigungsmittel. Verwenden Sie zur Reinigung
ein feuchtes Tuch.
• Verwenden Sie nur Zubehör, das den technischen Spezifikationen des Produkts entspricht. Dieses ist von
Axis oder Drittanbietern erhältlich.
• Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis
oder an Ihren Axis-Händler.
WICHTIG!
• Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.
