YP3040 Pan-Tilt Motor

About this Document
This document includes instructions for installing the
YP3040 Pan-Tilt Motor.
Legal Considerations
Video and audio surveillance can be prohibited by laws
that vary from country to country. Check the laws in
your local region before using this product for
surveillance purposes.
Electromagnetic Compatibility (EMC)
If use of this equipment causes harmful interference to
radio or television reception, which can be determined
by turning the equipment off an on, the user is
encouraged to try to correct the interference by one of
more of the following measures: Re-orient or relocate
the receiving antenna. Increase the separation between
the equipment and receiver. Connect the equipment to
an outlet on a different circuit to the receiver. Consult
your dealer or an experienced radio/TV technician for
help. Shielded (STP) network cables must be used with
this unit to ensure compliance with EMC standards.
USA - This equipment has been tested and found to
comply with the limits for a Class A digital device,
pursuant to Part 15 of the FCC rules. These limits are
designed to provide reasonable protection against
harmful interference when the equipment is operated in
a commercial environment. This equipment generates,
uses and can radiate radion frequency energy and, if not
installed and used in accordance with the instrucion
manual, may cause harmful interference to radion
commmunications. Operation of this equipment in a
residential area is likely to cause interference, in which
case the user will be required to correct the interference
at his own expense.
Canada - This Class A digital apparatus complies with
Canadian ICES-003.
Europe - This digital equipment fulfills the
requirements for radiated emission according to limit A
of EN55022/1998, and the requirements for immunity
according to EN55024/1998 residential, commercial,
and industry.
Warning! This is a Class A product. In a domestic
environment this product may cause radio interference,
in which case the user may be required to take adequate
measures.
Japan - This is a class A product based on the standard
of the Volontary Control Council for Interference by
Information Technology Equipment VCCI. If this
equipment is used in a domestic environment, radio
distrubance may arise.
Australia - This electronic device meets the
requirements of the Radio communications
(Electromagnetic Compatibility) Standard AS/NZS
CISPR22:2002. This is a class A product In a domestic
environment this product may cause radio interference
in which case the user may be required to take adequate
measures.
Korea - This equipment has obtained EMC registration
for business use (Class A), and is intended for use in
commercial environments.
Equipment Modifications
This equipment must be installed and used in strict
accordance with the instructions given in the user
documentation. This equipment contains no
user-serviceable components. Unauthorized equipment
changes or modifications will invalidate all applicable
regulatory certifications and approvals.
Liability
Every care has been taken in the preparation of this
document. Please inform your local Axis office of any
inaccuracies or omissions. Axis Communications AB
cannot be held responsible for any technical or
typographical errors and reserves the right to make
changes to the product and documentation without
prior notice. Axis Communications AB makes no
warranty of any kind with regard to the material
contained within this document, including, but not
limited to, the implied warranties of merchantability
and fitness for a particular purpose. Axis
Communications AB shall not be liable nor responsible
for incidental or consequential damages in connection
with the furnishing, performance or use of this material.
RoHS
This product complies with both the European
RoHS directive, 2002/95/EC, and the Chinese
RoHS regulations, ACPEIP.
WEEE Directive
The European Union has enacted a Directive
2002/96/EC on Waste Electrical and Electronic
Equipment (WEEE Directive). This directive is
applicable in the European Union member
states.
The WEEE marking on this product (see right) or its
documentation indicates that the product must not be
disposed of together with household waste. To prevent
possible harm to human health and/or the environment,
the product must be disposed of in an approved and
environmentally safe recycling process. For further
information on how to dispose of this product correctly,
contact the product supplier, or the local authority
responsible for waste disposal in your area.
Business users should contact the product supplier for
information on how to dispose of this product correctly.
This product should not be mixed with other commercial
waste.
Support
Should you require any technical assistance, please
contact your Axis reseller. If your questions cannot be
answered immediately, your reseller will forward your
queries through the appropriate channels to ensure a
rapid response. If you are connected to the Internet, you
can:
• download user documentation
• find answers to resolved problems in the FAQ database.
Search by product, category, or phrases
• report problems to Axis support by logging in to your
private support area.

YP3040 Installation Guide Page 3
ENGLISH
YP3040 Installation Guide
This installation guide provides instructions for installing the YP3040 Pan-Tilt Motor.
Installation steps
1. Check the package contents against the list below.
2. Hardware overview. See page 4.
3. Install the hardware.
• Install the wall bracket, see page 5.
• Install the Pan-Tilt motor, see page 5.
• Install the camera in the housing, see page 5.
• Install the housing on the Pan-Tilt motor, see page 5.
• Connect the cables, see page 6.
4. Setup, see page 7.
Package contents
Recommended accessories
Item Models/variants/notes
Pan-tilt motor YP3040
Mounting kit 2 screws M5x10 for mounting the camera housing on the splint
4 bolts for mounting the pan-tilt motor on the recommended wall bracket
1 allen key
Printed materials YP3040 Installation Guide (this document)
Drill template (with YP3040 Wall Bracket)
Axis Warranty Document
Optional accessories See www.axis.com for information on product documentation, installation tools,
cameras, power accessories, and housings
Item Models/variants/notes
Wall bracket YP3040 Wall Bracket for YP3040 Pan-Tilt Motor
Mains adaptor AXIS PS24 Mains Adaptor, power supply input 100—230 V AC, suitable for indoor
and outdoor use
Housing AXIS T92A20 Housing to be mounted on YP3040 Pan-Tilt Motor
Network cameras AXIS P13-E series
AXIS Q1755-E
AXIS Q1910-E
Important!
This product must be used in
compliance with local laws and
regulations.

Page 4 YP3040 Installation Guide

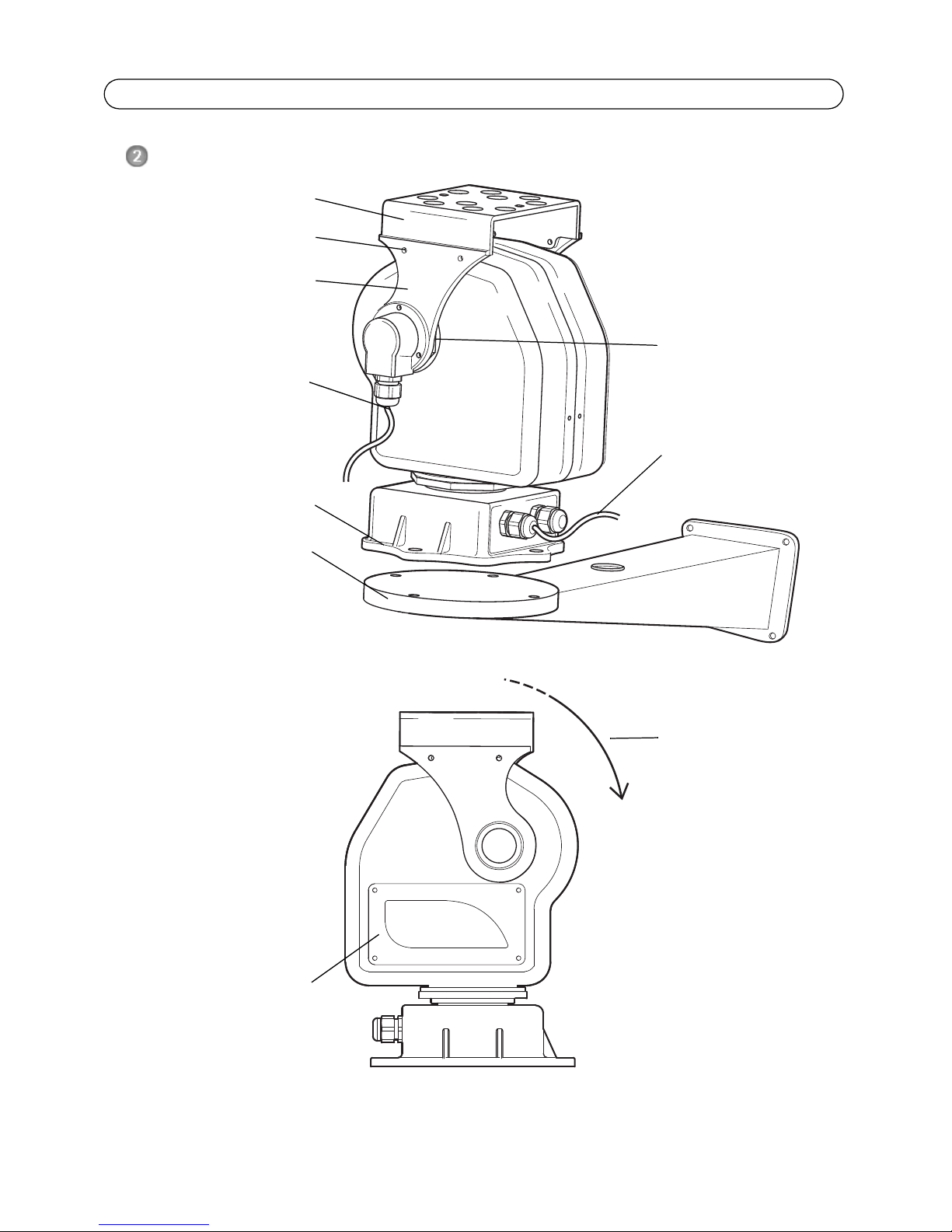

Hardware overview
Note:

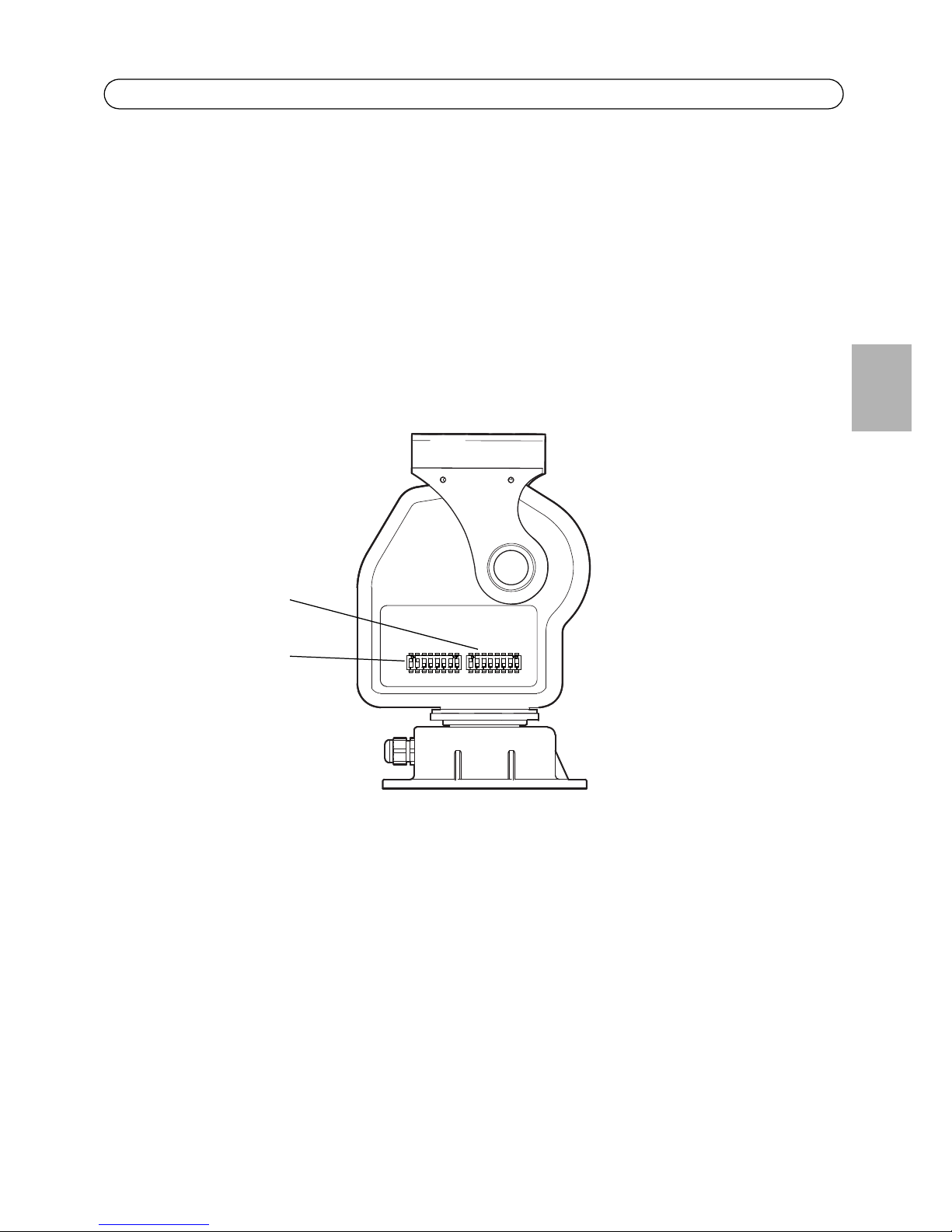

For functions behind the side panel, refer to About the DIP switch settings, on page 9
Mounting screw (4x)
PTZ control cable
Splint
Brace
Mounting base
Power supply cable
Wall bracket
RS-485
(recommended accessory)
Side panel
24 V AC
Brace axis
Direction of tilt
Rear Front

YP3040 Installation Guide Page 5
ENGLISH
Install the hardware
Install the wall bracket
1. Prepare the wall for installation of the wall bracket (recommended accessory), use the supplied
drill template to position the holes. Make sure to use drill bits, screws, and plugs that are
appropriate for the material.
2. Pull the cables through the wall bracket, see illustration on page 7.
3. Attach the wall bracket to the wall with the round platform facing upwards.
Install the Pan-Tilt Motor
1. Place the pan-tilt motor on the wall bracket, see illustration on page 4 for alignment and direc-
tion of tilt.
2. Secure the pan-tilt motor by tightening the supplied bolts.
Install the camera in the housing
Install the camera in the housing according to the instructions in the Installation Guide provided
with the housing. Make sure to allow for the PTZ control cable to pass through the housing to the
camera, see Connect the cables, on page 6. For more information, see the Installation Guides
provided with the housing and the camera.
Install the housing on the Pan-Tilt Motor
1. Detach the splint by removing the mounting screws on the brace, using the supplied allen key.
See illustration on page 4.
2. Use the supplied 2 countersunk screws to mount the housing on the splint.
3. Attach the splint with the housing to the brace.
!IMPORTANT! - To avoid collision, make sure there is enough clearance around the
pan-tilt motor and camera/camera housing (minimum clearance to the ceiling is 60 cm
or 24 in. from the top edge of the wall bracket).
!IMPORTANT! - Make sure to leave enough slack to allow for the cables to twist and
bend along with the unit.

Page 6 YP3040 Installation Guide

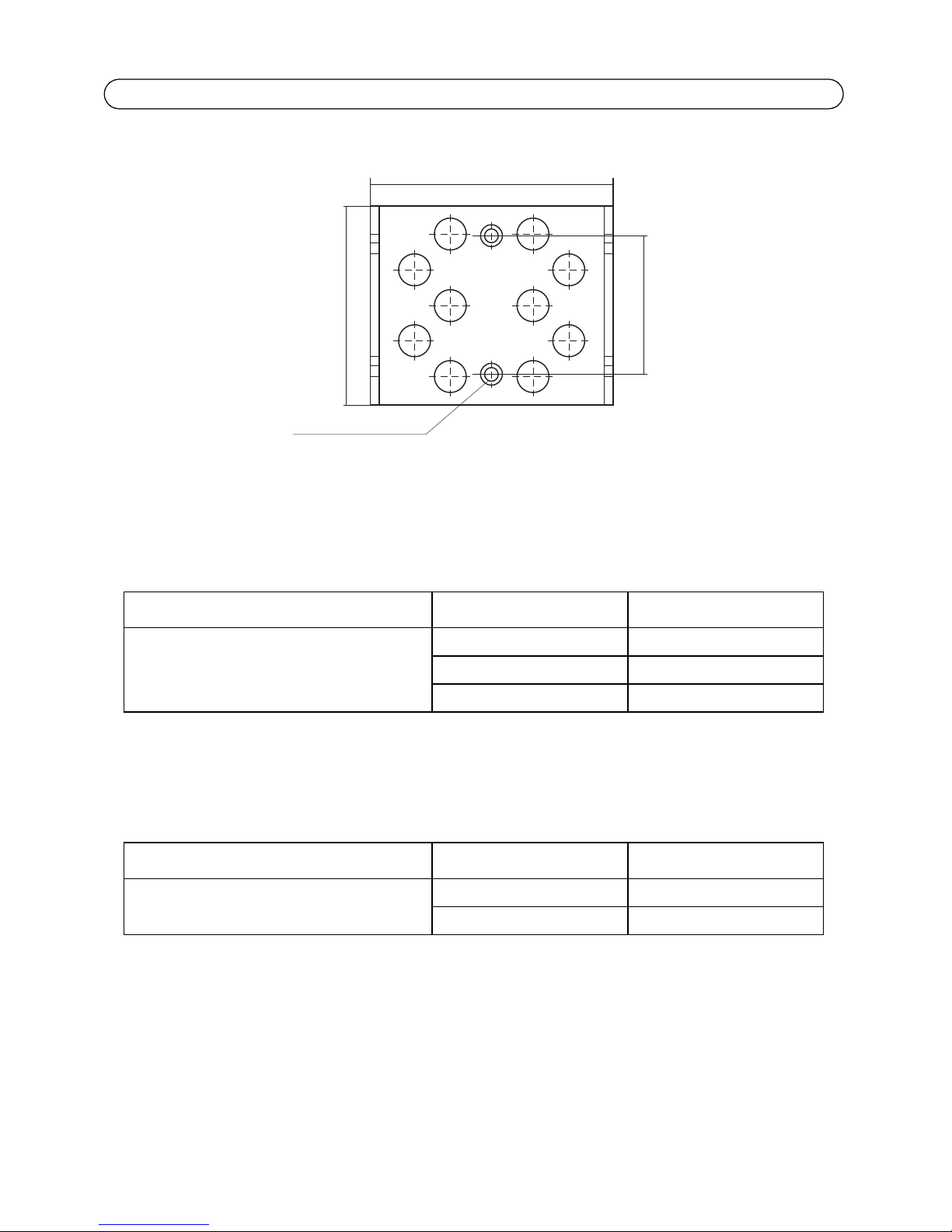

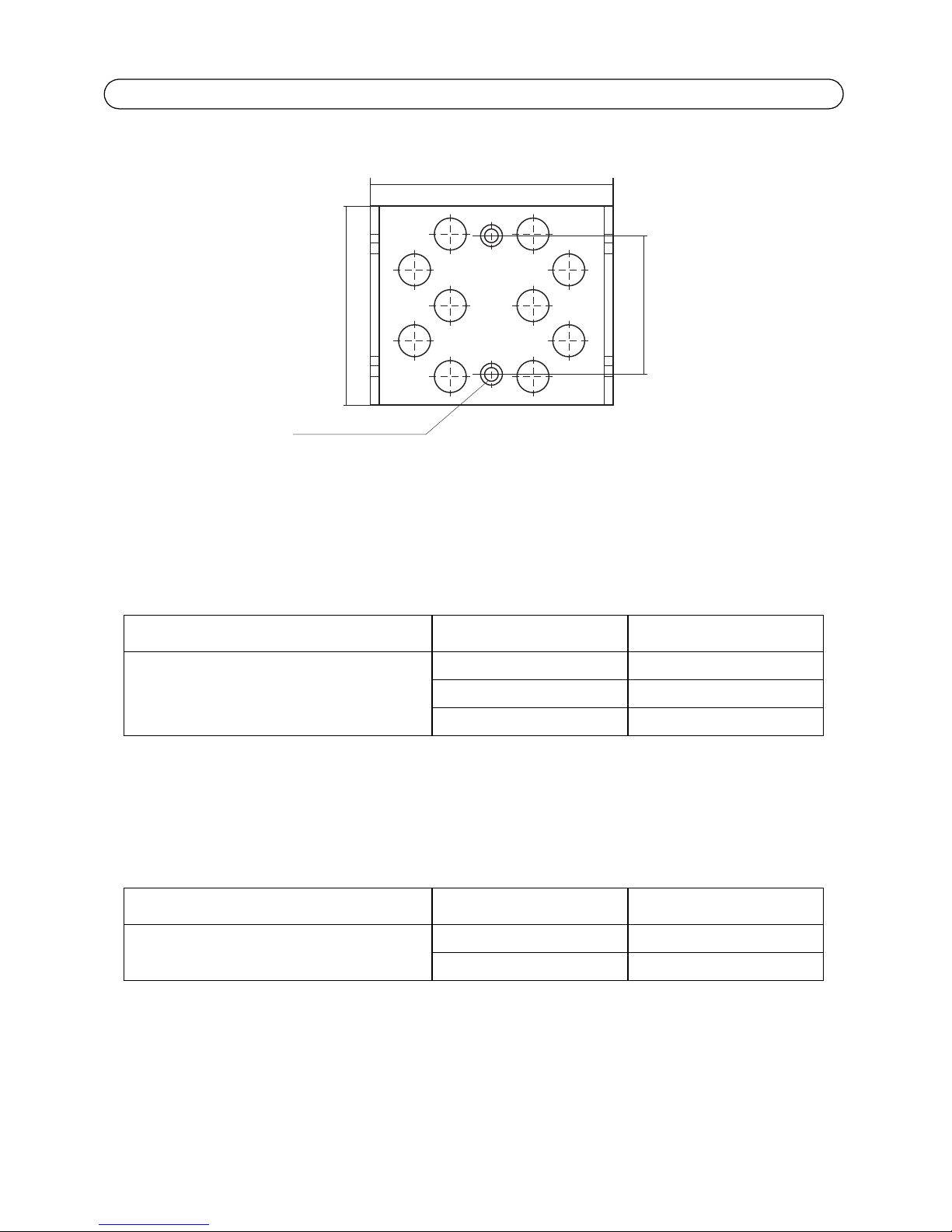

Splint dimensions
Connect the cables
1. Connect the power supply to the pan-tilt motor according to the Installation Guide supplied
with the mains adaptor. The recommended mains adaptor is AXIS PS24 Mains Adaptor. For
more information on this product, see the Axis web site at www.axis.com
2. Connect the PTZ control cable to the camera’s RS-485 port. Different camera models have
different terminal connectors, be sure to follow the correct description for the installed camera.
The correct connector is supplied with the Axis network camera. For more information on Axis
network cameras, see the Axis web site at www.axis.com
3. Connect the camera to the network, see the Installation Guide provided with the camera.
Note:
The RJ-45 connector for the network cable will not pass through the cable gland on the
underside of the housing. The cable must be cut, threaded through the cable gland and
then re-crimped.
Wire color Connect to
Power supply cable 24 V AC Red 24 V AC on power supply
Red 24 V AC on power supply
Yellow/green GND
Wire color Connect to
PTZ control cable (RS-485) Red A+ on camera
Blue B- on camera
122 mm (4.8 in.)
Ø6 mm (0.2 in.)
100 mm (3.9 in.)
70 mm (3.9 in.)
Mounting holes for housing/camera, see Recommended accessories, on page 3

YP3040 Installation Guide Page 7
ENGLISH
Setup
When you install a compatible Axis network camera on the YP3040 Pan-Tilt Motor, the controls will
be available from the Live View page in the camera’s web pages after enabling the PTZ functionality
in Setup tools. Follow these instructions to enable PTZ functionality in the camera:
1. Go to Setup > System Options > Ports & Devices > COM Port in the camera’s web pages, and
set Usage to Pan Tilt.
2. Refer to the User’s Manual supplied with your product for instructions on how to configure the
PTZ settings.

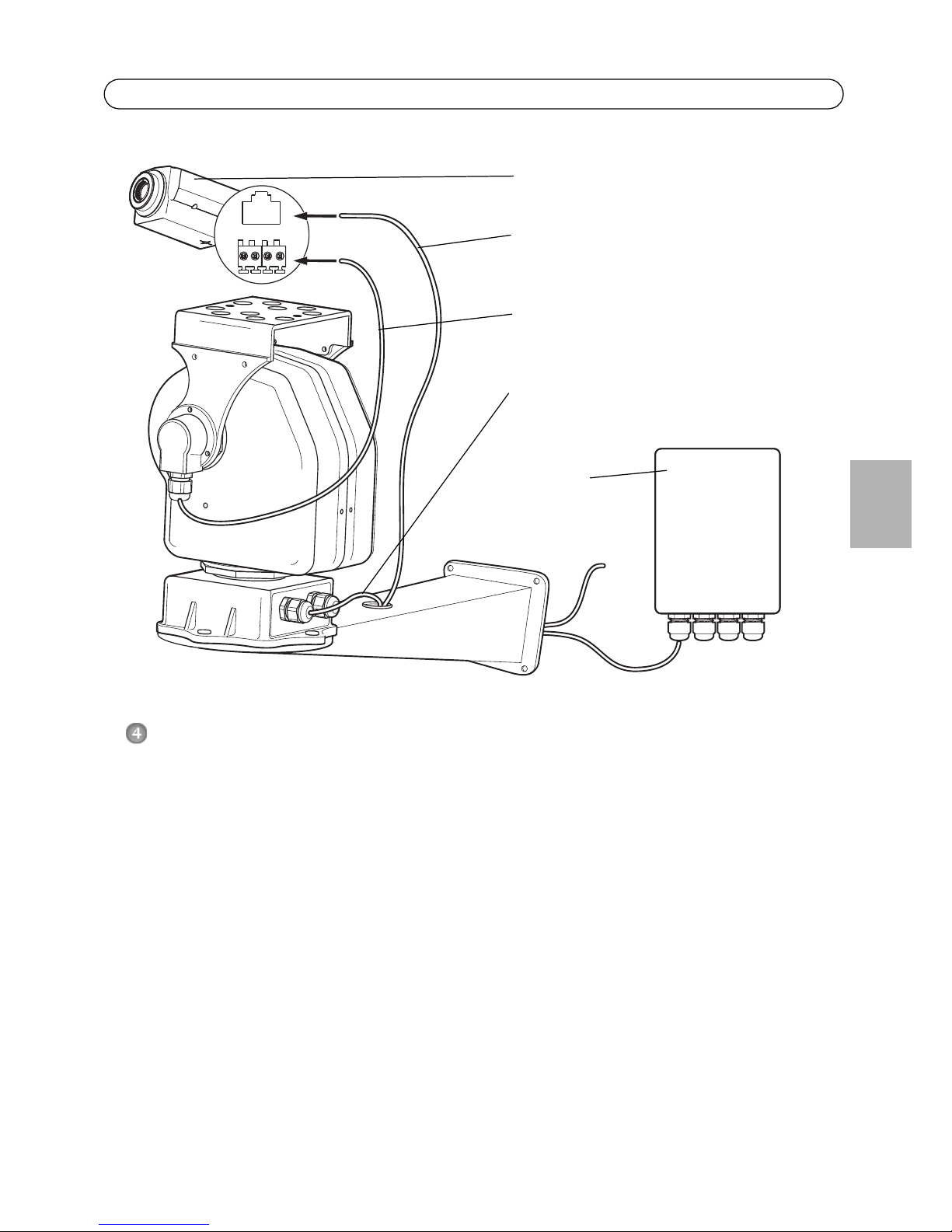

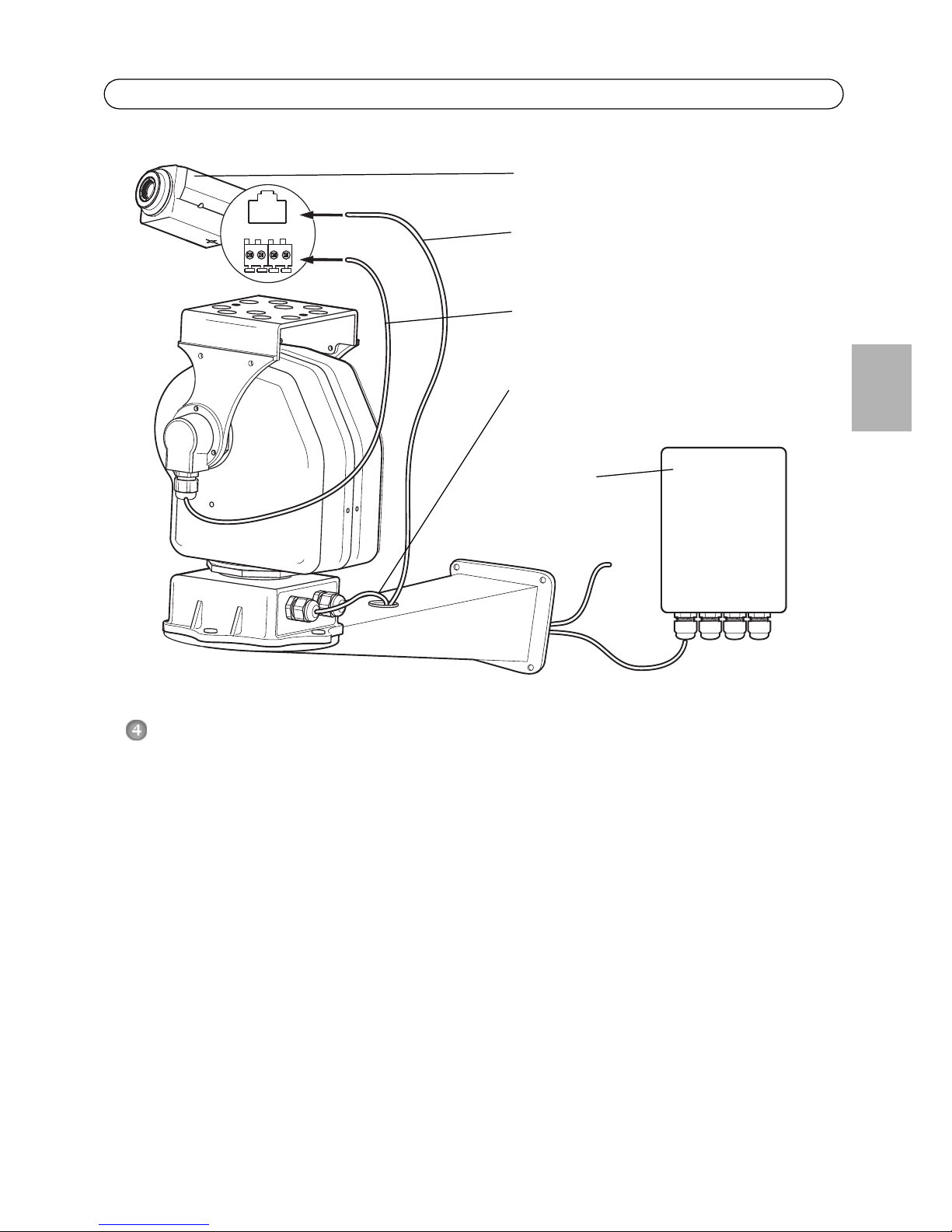

Power supply cable
PTZ control cable
(RS-485 to camera)
(24 V AC from mains adaptor)
Network cable
(Ethernet RJ-45 to camera)
Mains
adaptor
Network camera

Page 8 YP3040 Installation Guide
Technical specifications
Troubleshooting
Unit Function Description
YP3040 Input voltage 24 V AC 50/60 Hz
Power consumption 30 VA
Movement range Pan 0° to 355°
Tilt 10° to -80°
Movement speed Pan 7.5°/s
Tilt 6°/s
Protocol (default) Pelco-D
Bit rate (default) 2400 bps
Address (default) 1
Operating temperature -20°C to 65°C (-4°F to 149°F)
Load Torque (brace axis, see page 4) 1.5 N m (1.1 ft. lb)
Load type Top load
Maximum load 10 kg (22 lb)
Weight 4.2 kg (9 lb)
Protection class IP66 (indoor and outdoor use)
Construction Aluminum alloy
Problem Probable cause Remedy
YP3040 does not move No power applied Check that power supply is connected
Faulty connection in power supply Check that power supply cable is
intact and connected correctly
YP3040 moves when power is
applied, but is otherwise
unresponsive to commands
Faulty RS-485 cable connection to
network camera
Check that RS-485 cable is intact and
connected correctly
PTZ functionality not enabled in net-
work camera
Check that PTZ functionality is
enabled in Setup tools, see Setup, on
page 7

YP3040 Installation Guide Page 9
ENGLISH
About the DIP switch settings
The transmission between the motor and the camera will not work if the camera uses a different
protocol and bit rate than the motor. For cameras with a different protocol than the Pelco-D and
bit rate of 2400 bps, the dip switches must be changed, see Change the DIP switch settings, on page
10.
Note:
The default factory settings of the YP3040 Pan-Tilt Motor are the Pelco-D protocol and a
bit rate of 2400 bps. This means that the DIP switch settings do not need to be changed
when using the motor with an Axis network camera with the Pelco-D protocol.
The YP3040 Pan-Tilt Motor has two sets of 8 digital DIP switches.
The 8 switches on the left-hand side are used to select functions such as protocol, bit rate, and
terminal resistance. The 8 switches on the right-hand side are used to select multiple unique
addresses when connecting several units in a series through a multi-channel video server. There are
255 different switch combinations.
Note:
In a typical installation only the one default address is required.
Select address
Select function

Page 10 YP3040 Installation Guide
Change the DIP switch settings
1. Loosen the 4 side panel mounting screws and remove the side panel.
2. Set the 8 switches to select functions. Switches 1, 2, 3, and 4 are used to select the PTZ control
protocol. Switch 7 is always OFF. Switch 8 is used to connect a terminal resistance of 120 Ω,
switch to ON when required.
3. Set the 8 switches to select address.
4. Replace the side panel and tighten the screws.
Selectfunctions 12345678
Protocol Pelco-D (default) ON ON OFF OFF
Pelco-P OFF ON OFF OFF
AD/AB OFF OFF ON OFF
Bit rate 2400 bps (default) OFF OFF
4800 bps ON OFF
9600 bps OFF ON
19200 bps ON ON
Terminal resistance OFF (default) OFF
120 ΩON
OFF
Selectaddress 12345678
1 (default) ON OFF OFF OFF OFF OFF OFF OFF
2 OFF ON OFF OFF OFF OFF OFF OFF
3 OFF OFF ON OFF OFF OFF OFF OFF
4 OFF OFF OFF ON OFF OFF OFF OFF
5 OFF OFF OFF OFF ON OFF OFF OFF
... .............................
254 OFF ON ON ON ON ON ON ON
255 ONONONONONONONON

YP3040 Installation Guide Page 11
ENGLISH
Safeguards & warnings
• Please read through this Installation Guide carefully prior to installing your product. Keep
the Installation Guide for further reference.
• Turn off the power before cleaning the motor. Do not use chemicals, caustic agents, or
aerosol cleaners. Use a damp cloth for cleaning.
• Only use accessories and replacement parts provided or recommended by Axis.
• Use 24 V AC power supply only, AXIS PS24 Mains Adaptor is recommended.
• Protect the power supply cable from any damage; pay special attention to plug fittings,
extensions and outputs.
• Install a surge protector to protect the motor from power surges.
• Avoid using excessively long installation wires in order to prevent fire or electrical shocks.
• Do not remove the covers or repair the product by yourself, contact Axis or your Axis
reseller for service matters.
!IMPORTANT! - Keep the motor clear of unidentified objects or corrosive liquids since
that may cause the motor to short circuit.
!IMPORTANT! - Do not install the motor on unstable brackets, unstable or vibrating
surfaces or walls, since this may cause injury to people or damage the motor.
!IMPORTANT! - Do not touch the motor during operation.
!IMPORTANT! - Do not install or operate the motor on dangerous sites that store
inflammable or explosive objects.

YP3040 Guide d'installation Page 13
FRAN
Ç
AIS
YP3040 Guide d’installation
Ce guide d’installation vous explique comment installer votre YP3040 Moteur Pan-Tilt.
Procédure d’installation
1. Vérification du contenu de l’emballage par rapport à la
liste ci-dessous.
2. Vue d’ensemble du matériel. Reportez-vous à la page 14.
3. Installation du matériel.
• Installation du support mural, reportez-vous à la page 15.
• Installation du moteur Pan-Tilt (Panoramique/Inclinaison), reportez-vous à la page 15.
• Installation de la caméra dans le boîtier, reportez-vous à la page 15.
• Fixation du boîtier au moteur Pan-Tilt, reportez-vous à la page 15.
• Branchement des câbles, reportez-vous à la page 16.
4. Configuration, reportez-vous à la page 17.
Contenu de l’emballage
Accessoires recommandés
Article Modèles/variantes/remarques
Moteur Pan-Tilt YP3040
Kit de montage 2 vis M5x10 pour fixer le boîtier de la caméra sur l’éclisse
4 boulons pour fixer le moteur Pan-Tilt sur le support mural recommandé
1 clé Allen
Documentation imprimée Guide d’installation de l’YP3040 (le présent document)
Gabarit de perçage (avec support mural YP3040)
Document de garantie d’Axis
Accessoires en option Consultez le site www.axis.com pour plus d’informations sur la documenta-
tion, les outils d’installation, les caméras, les accessoires d’alimentation et
les boîtiers
Article Modèles/variantes/remarques
Support mural Support mural pour YP3040 Moteur Pan-Tilt
Adaptateur secteur Adaptateur secteur de l'AXIS PS24, entrée bloc d’alimentation 100—230V CA
(utilisation intérieure et extérieure)
Boîtier Boîtier AXIS T92A20 à fixer sur votre YP3040 Moteur Pan-Tilt
Caméras réseau AXIS P13-E series
AXIS Q1755-E
AXIS Q1910-E
Important !
Ce produit doit être utilisé
conformément aux lois et
dispositions locales en vigueur.

Page 14 YP3040 Guide d'installation
Description du matériel
Remarque :
Pour plus d’informations sur les fonctions derrière le panneau latéral, reportez-vous à la
section À propos des paramètres du commutateur DIP, page 19
Vis de fixation (4x)
Câble de contrôle PTZ
Éclisse
Support de renfort
Base de fixation
Câble du bloc
Support mural
RS-485
(accessoire recommandé)
Panneau latéral
24 V CA
Axe du support
Orientation
de renfort
d’alimentation
d’inclinaison
Avant
Arrière

YP3040 Guide d'installation Page 15
FRAN
Ç
AIS
Installation du matériel
Installation du support mural
1. Préparez le mur pour installer le support mural (accessoire recommandé) en marquant les
emplacements des trous à l’aide du modèle de perçage fourni. Assurez-vous que les forets, les
vis et les fiches sont adaptés au matériau.
2. Faites passer les câbles à travers le support mural, voir l’illustration à la page 16.
3. Fixez le support mural (plateforme circulaire tournée vers le haut).
Installation du moteur Pan-Tilt (Panoramique/Inclinaison)
1. Placez le moteur Pan-Tilt sur le support mural. Reportez-vous à l'illustration à la page 14 pour
l'alignement et la direction de l'inclinaison.
2. Fixez le moteur Pan-Tilt en serrant les boulons fournis.
Installation de la caméra dans le boîtier
1. Installez la caméra dans le boîtier conformément aux instructions décrites dans le guide
d’installation fourni avec le boîtier. Veillez à pouvoir faire passer le câble de contrôle PTZ à
travers le boîtier vers la caméra, reportez-vous à la section Branchement des câbles, page 16.
Pour plus d’informations, consultez les guides d’installation fournis avec le boîtier et la caméra.
Fixation du boîtier au moteur Pan-Tilt
1. Retirez l’éclisse en desserrant les vis du support de renfort à l’aide de la clé Allen fournie. Voir
l’illustration à la page 14.
2. Fixez le boîtier sur l’éclisse à l’aide des deux vis à tête fraisée fournies.
3. Fixez l’éclisse portant le boîtier au support de renfort.
!IMPORTANT ! - Pour éviter des chocs, assurez-vous que l’espace entre le moteur
Pan-Tilt et la caméra ou le boîtier de celle-ci est bien dégagé (la distance entre le
plafond et le bord supérieur du support mural doit être de 60 cm ou 24 po au
minimum).
!IMPORTANT ! - Veillez à maintenir suffisamment de jeu pour permettre la torsion des
câbles et leur repli le long de l'unité.

Page 16 YP3040 Guide d'installation
Dimensions de l’éclisse
Branchement des câbles
1. Branchez le bloc d’alimentation au moteur Pan-Tilt en suivant le guide d’installation fourni
avec l’adaptateur secteur. Il est recommandé d’utiliser l’adaptateur secteur AXIS PS24. Pour
plus d’informations sur ce produit, visitez le site Web d’Axis www.axis.com
2. Branchez le câble de contrôle PTZ au port RS-485 de la caméra. Les connecteurs pour
terminaux des différents modèles de caméra sont dissemblables. Veillez à bien suivre la
description appropriée pour la caméra installée. Le connecteur adapté est fourni avec la caméra
réseau Axis. Pour plus d’informations sur les caméras réseau Axis, visitez le site Web d’Axis à
l’adresse : www.axis.com
3. Connectez la caméra au réseau, consultez le guide d’installation fourni avec la caméra.
Remarque :
Le connecteur RJ-45 pour le câble réseau ne passera pas à travers le presse-étoupe sur le
dessous du boîtier. Il est nécessaire de séparer le câble, de le faire passer à travers le presse-
étoupe et de l’onduler à nouveau.
Couleur du fil À brancher à
Câble du bloc d’alimentation 24 V CA Rouge 24 V CA (bloc d’alimentation)
Rouge 24 V CA (bloc d’alimentation)
Jaune/vert Terre
Couleur du fil À brancher à
Câble de contrôle PTZ (RS-485) Rouge A+ sur la caméra
Bleu B- sur la caméra
122 mm (4,8 po)
Ø6 mm (0,2 po)
100 mm (3,9 po)
70 mm (3,9 po)
Trous de fixation du boîtier/caméras résau, reportez-vous à la section
Accessoires recommandés, page 13

YP3040 Guide d'installation Page 17
FRAN
Ç
AIS
Configuration
Lorsque vous installez une caméra réseau Axis compatible sur votre YP3040 Moteur Pan-Tilt, vous
devez activer la fonctionnalité PTZ dans les outils de configuration pour rendre disponibles les
commandes dans la page Live View (Vue en direct) des pages Web associées à la caméra. Pour
activer la fonctionnalité PTZ de la caméra, procédez comme suit :
1. Dans les pages Web associées à la caméra, choisissez
Setup > System Options > Ports & Devices > COM Port (Configuration/Options système/
Ports et périphériques/Port COM), puis définissez Usage (Utilisation) sur Pan Tilt (Panoramique/
Inclinaison).
2. Pour obtenir des instructions sur la configuration des paramètres PTZ, consultez le manuel de
l’utilisateur fourni avec votre produit.
Câble du bloc d’alimentation
Câble de contrôle PTZ
(RS-485 à la caméra)
(24 V CA en provenance de
Câble réseau
(Ethernet RJ-45 à la caméra)
Adaptateur
secteur
Caméra réseau
l’adaptateur secteur)

Page 18 YP3040 Guide d'installation
Caractéristiques techniques
Dépannage
Unité Fonction Description
YP3040 Tension d’entrée 24 V CA 50/60 Hz
Consommation d’énergie 30 VA
Plage de mouvements Panoramique 0° à 355°
Inclinaison 10° à -80°
Vitesse de mouvement Panoramique 7,5°/s
Inclinaison 6°/s
Protocole (par défaut) Pelco-D
Débit binaire (par défaut) 2400 bits/seconde
Adresse (par défaut) 1
Température d’exploitation -20 °C à 65 °C (-4 °F à 149 °F)
Charge Couple (axe de support de ren-
fort, reportez-vous à la
page 14)
1.5 N m (1,1 pied livre)
Type de charge Charge verticale
Charge maximale 10 kg (22 livres)
Poids 4.2 kg (9 livres)
Niveau de protection IP66 (utilisation intérieure et
extérieure)
Construction Alliage en aluminium
Problème Cause probable Solution
YP3040 (aucun mouvement) Aucune tension Vérifiez que le bloc d’alimentation est
branché
Branchement du bloc d’alimentation
incorrect
Vérifiez que le câble du bloc d’alimen-
tation est intact et qu’il est correcte-
ment branché
YP3040 effectue des mouve-
ments lors de la mise sous
tension, mais ne répond pas
aux commandes
Connexion incorrecte du câble RS-
485 à la caméra réseau
Vérifiez que le câble RS-485 est
intact et qu’il est correctement
branché
Fonctionnalité PTZ de la caméra
réseau non activée
Vérifiez que la fonctionnalité PTZ est
activée dans les outils de configura-
tion, reportez-vous à la section Con-
figuration, page 17

YP3040 Guide d'installation Page 19
FRAN
Ç
AIS
À propos des paramètres du commutateur DIP
La transmission entre le moteur et la caméra échoue si cette dernière utilise un protocole et un
débit binaire différents de ceux du moteur. Vous devez remplacer les commutateurs DIP des
caméras qui utilisent un protocole et un débit binaire différents de Pelco-D et 2 400 bits/seconde,
reportez-vous à la section Modification des paramètres du commutateur DIP, page 20.
Remarque :
Les paramètres d’usine par défaut de votre YP3040 Moteur Pan-Tilt sont le protocole Pelco-
D et un débit binaire de 2 400 bits/seconde. Il n’est donc pas nécessaire de modifier les
paramètres du commutateur DIP lorsque vous utilisez le moteur avec une caméra réseau
Axis utilisant le protocole Pelco-D.
Un YP3040 Moteur Pan-Tilt comprend deux ensembles de huit commutateurs DIP numériques.
Les huit commutateurs situés sur le côté gauche servent à sélectionner des fonctions telles que le
protocole, le débit binaire ou la résistance pour terminaux. Les huit commutateurs situés sur le côté
droit servent à sélectionner plusieurs adresses uniques lors de la connexion de plusieurs caméras
d’une série à l’aide d’un serveur vidéo multi-canaux. Il existe 255 types de combinaison de
commutateurs.
Remarque :
Pour une installation standard, seule l’adresse par défaut est requise.
Sélection d’adresse
Sélection de fonction

Page 20 YP3040 Guide d'installation
Modification des paramètres du commutateur DIP
1. Desserrez les quatre vis de fixation du panneau latéral, puis retirez-le.
2. Définissez les huit commutateurs de sélection de fonction. Les commutateurs 1, 2, 3 et 4
servent à sélectionner le protocole de contrôle PTZ. Le commutateur 7 est toujours configuré
sur OFF (Désactivé). Le commutateur 8 sert à connecter une résistance pour terminaux de
120 Ω, configuré sur ON (Activé) en cas de besoin.
3. Définissez les huit commutateurs de sélection d’adresse.
4. Remettez en place le panneau latéral, puis serrez les vis.
Sélectiondefonctions 12345678
Protocole Pelco-D (par défaut) ON ON OFF OFF
Pelco-P OFF ON OFF OFF
AD/AB OFF OFF ON OFF
Débit binaire 2400 bits/seconde
(par défaut)
OFF OFF
4800 bits/seconde ON OFF
9600 bits/seconde OFF ON
19200 bits/seconde ON ON
Résistance pour ter-
minaux
OFF (par défaut) OFF
120 ΩON
OFF
Sélectiond’adresse 12345678
1 (par défaut) ON OFF OFF OFF OFF OFF OFF OFF
2 OFF ON OFF OFF OFF OFF OFF OFF
3 OFF OFF ON OFF OFF OFF OFF OFF
4 OFF OFF OFF ON OFF OFF OFF OFF
5 OFF OFF OFF OFF ON OFF OFF OFF
... .............................
254 OFF ON ON ON ON ON ON ON
255 ONONONONONONONON
