Axor Edge 46460001 Instruction Manual

INSTALLATION
EN ⁄ Installation / User Instructions / Warranty
FR ⁄ Instructions de montage / Mode d'emploi / Garantie
ES ⁄ Instrucciones de montaje / Manejo / Garantía
AXOR Edge
46460001 / 46461001

2
ENGLISH
TECHNICAL INFORMATION
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Flow rate @ 44 PSI 5.5 GPM (20.8 l/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water
heater.
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
⁄ This trim is for use with iBox Universal Plus model
01850181 (not included).
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
⁄ This product is for use with shower heads rated at
1.1 GPM (4.2 l/min) or higher.
⁄ To prevent scald injury, the maximum output tem-
perature of the shower mixing valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher
than 112° F (44°C).
⁄ Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
THE ROTATIONAL LIMIT STOP (see page 18)
Adjust the rotational limit stop if:
⁄ The maximum output temperature is greater than
120°F (49°C) or that permitted by local plumb-
ing code
⁄ The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
FRANAIS
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Capacité nominale 5.5 GPM (20.8 l/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
⁄ Ce dispositif requiert une pièce intérieure
01850181.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ Ce produit devrait être seulement utilisé avec les
pommes de douche évaluées à 1.1 GPM
(4.2 l/min) ou plus.
⁄ Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F
(49°C). Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F (44°C).
⁄ Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
LA BUTÉE DE LIMITE DE ROTATION (voir p. 18)
Réglez la butée de limite de rotation si :
⁄ La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par le
code de plomberie local.
⁄ La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
ESPAÑOL
DATOS TECNICOS
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 176°F (80° C)*
Caudal máximo 5.5 GPM (20.8 l/min)*
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
CONSIDERACIONES PARA LA INSTALACIÓN
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ La unidad requiere una pieza interior de válvula
01850181.
⁄ Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
⁄ Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1.1 GPM
(4.2 l/min) o más.
⁄ Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de
la ducha no debe exceder los 112°F (44°C).
⁄ Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
EL TOPE LÍMITE ROTACIONAL (ver página 18)
Ajuste el tope límite rotacional si:
⁄ La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por el
código de plomería local.
⁄ La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o si
se realizan cambios al calentador de agua.

5
SERVICE STOPS / BUTÉES D’ARRÊT D’ISOLATION / CIERRES DE SERVICIO
TOOLS REQUIRED / OUTILES UTILES /
HERRAMIENTAS ÚTILES
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm
6¾" (172 mm)
6¾" (172 mm)
1⅛"
(28 mm)
½" (12 mm)
3⅞" (98 mm)
6¾"/6¾" (172 / 172 mm)
2¾"-3½"
(71-89mm)
Ø2¼"
(58 mm)
4 mm
5 mm
AXOR Edge
46460001 / 46461001

6
ENGLISH FRANAIS ESPAÑOL
FLUSH THE HOT AND COLD SUPPLIES / RINCEZ LES CONDUITES D’ALIMENTATION
DE L’EAU CHAUDE ET DE L’EAU FROIDE / LAVE LOS SUMINISTROS FRÍO Y CALIENTE
SHOWER ONLY

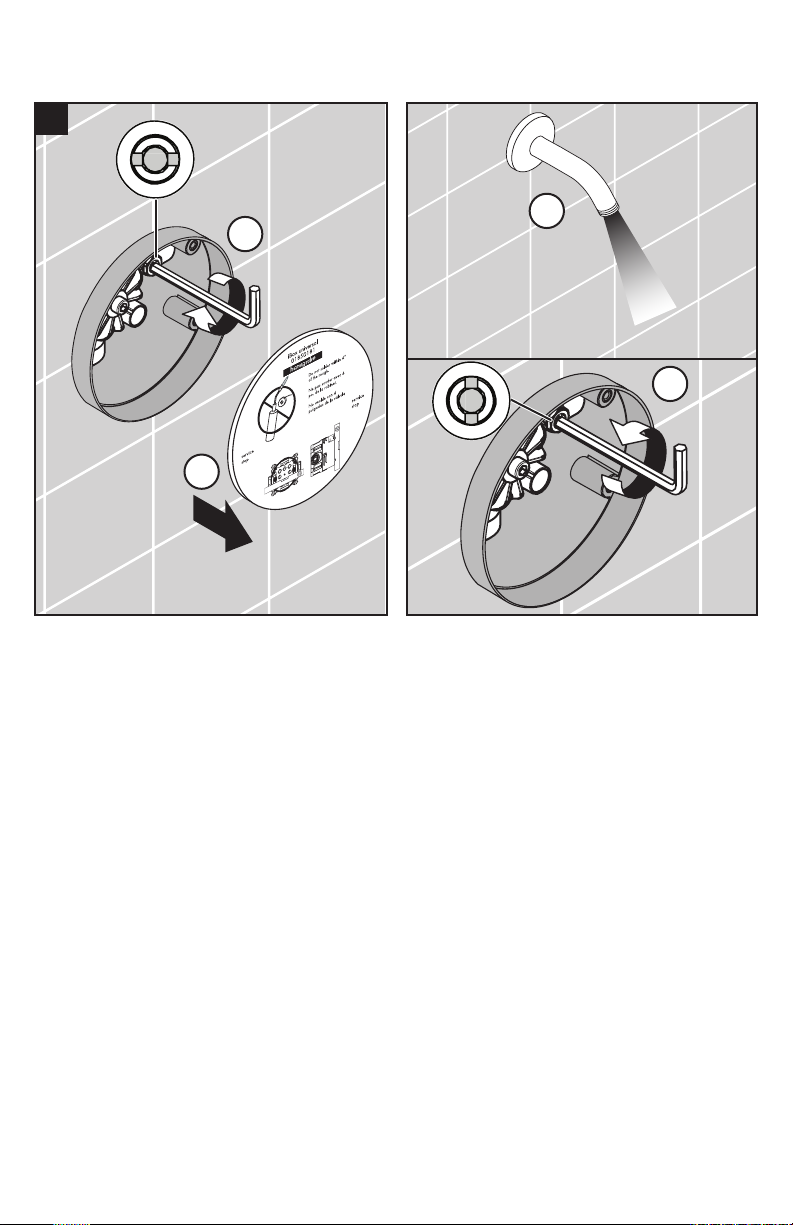

Remove the dust cover.
Open the cold stop.
DOUCHE SEULEMENT
Retirez l’étiquette.
Ouvrez l’eau froide à la butée
d'arrêt d'isolation.
DUCHA SOLAMENTE
Retire la etiqueta.
Abra el paso del agua fría en
el cierre de servicio.
Allow the cold supply to flush
for at least five minutes.
Close the cold stop.
Rincez le conduite de l’eau
froide pour au moins 5 minutes.
Fermez l'eau froide à la butée
d'arrêt d'isolation.
Lave el suministro de agua
fría para por lo menos cinco
minutos.
Cierre el paso del agua fría en
el cierre de servicio.
90°
90°
1a
> 5 min
4 mm
4 mm
1
4
23

7
ENGLISH FRANAIS ESPAÑOL

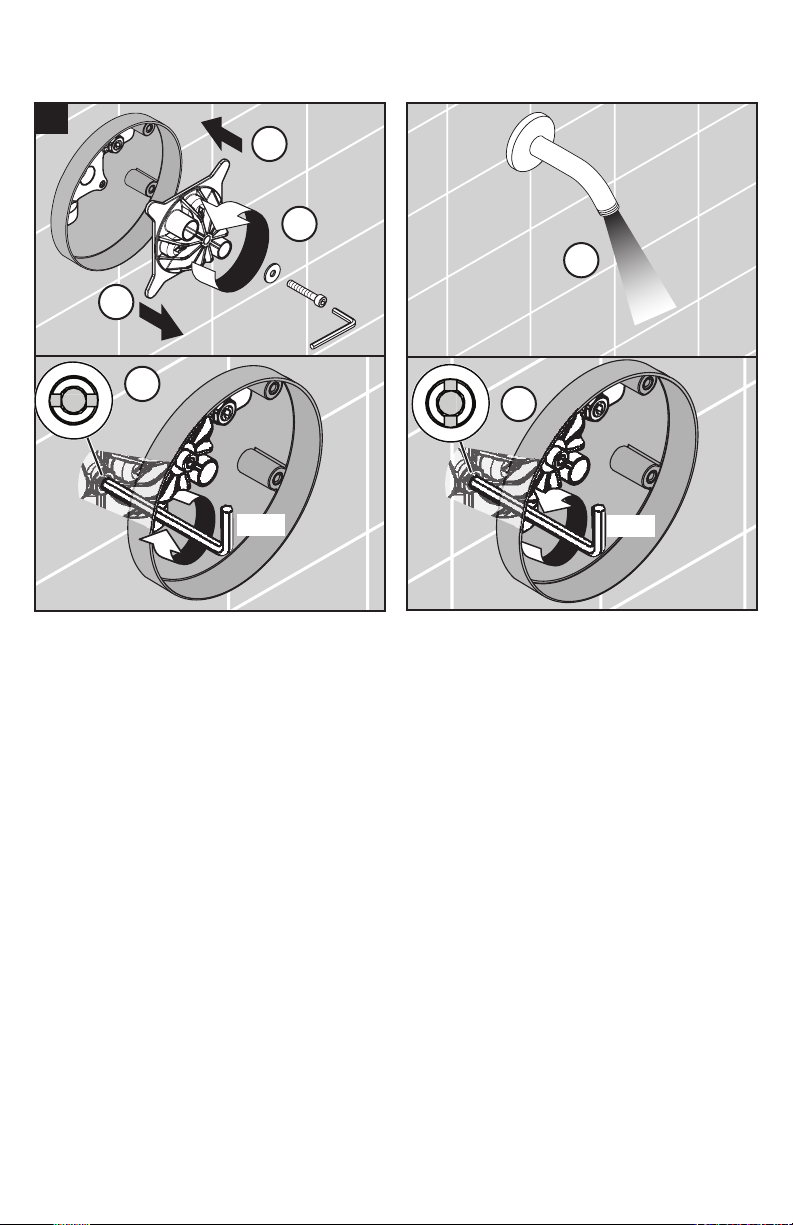

Remove the flushing block. Turn
it 90° and reinstall.
Open the hot stop.
Allow the hot supply to flush for
at least 5 minutes.
Close the hot stop.
Retirez la vis de la pièce
d’insertion affleurante. Tournez-
le à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée
d'arrêt d'isolation.
Rincez le conduite de l’eau
chaude pour au moins 5
minutes.
Fermez l'eau chaude.
Retire el inserto de lavado.
Gírelo 90° y reinstálelo.
Abra el paso del agua caliente
en el cierre de servicio.
Lave el suministro de agua cali-
ente para por lo menos cinco
minutos.
Cierre el paso del agua cali-
ente en el cierre de servicio.
90° 90°
> 5 min
5 mm
4 mm 4 mm
2a
1
4
2
5
3
6

8
ENGLISH FRANAIS ESPAÑOL
TUB/SHOWER
Remove the dust cover.
Open both stops.
BAIGNOIRE/DOUCHE
Retirez l’étiquette.
Ouvrez l’eau à les butées
d'arrêt d'isolation.
BAÑO / DUCHA
Retire la etiqueta.
Abra los pasos del agua en los
cierres de servicios.
Allow the hot and cold supplies
to flush for at least 5 minutes.
Close the stops.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Fermez l'eau chaude et l'eau
froid à les butées d'arrêt d'isolation.
Lave los suministros de agua
para por lo menos cinco
minutos.
Cierre los pasos del agua
caliente y del agua fría en los
cierres de servicio.
FLUSH THE HOT AND COLD SUPPLIES / RINCEZ LES CONDUITES D’ALIMENTATION
DE L’EAU CHAUDE ET DE L’EAU FROIDE / LAVE LOS SUMINISTROS FRÍO Y CALIENTE
90°
90°
90°
90°
4
> 5 min
4 mm
1b
1
2
3
4

9
ENGLISH FRANAIS ESPAÑOL
INSTALLATION / INSTALLATION / INSTALACIÓN
 Make sure that the
stops are closed.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
 Fermez l’eau à
les butées d'arrêt
d'isolation.
Coupez le protecteur de façon
à ce qu’une partie de ¹⁄₁₆ à
⅛ po soit à l’extérieur de la
surface du mur fini.
 Cierre el paso del
agua en la entrada del
suministro o los cierres
de servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" -
⅛" de la superficie de la pared
terminada.
Seal the wall around the plaster
shield with waterproof sealant.
 Failure to seal the wall
can lead to possible
water damage.

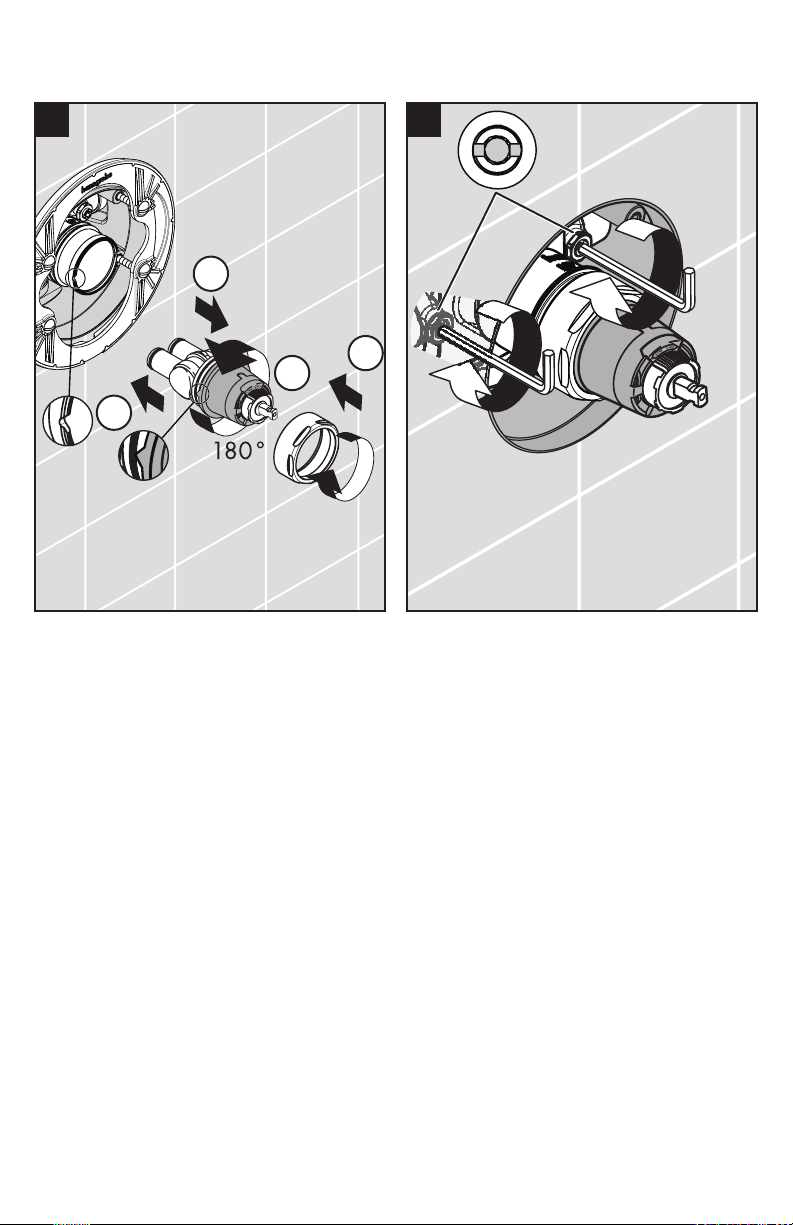

Remove the flush insert screw,
flush insert, and seals.
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retirez la vis, la pièce
d’insertion affleurante, et les
joints.
Selle la pared alrededor del
protector de yeso con un sella-
dor impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Retire el tornillo, el inserto de
lavado, y las juntas.
90°
¹⁄₁₆"-⅛"
1-2 mm
90°
5 mm
1 2
1
21
2

10
ENGLISH FRANAIS ESPAÑOL

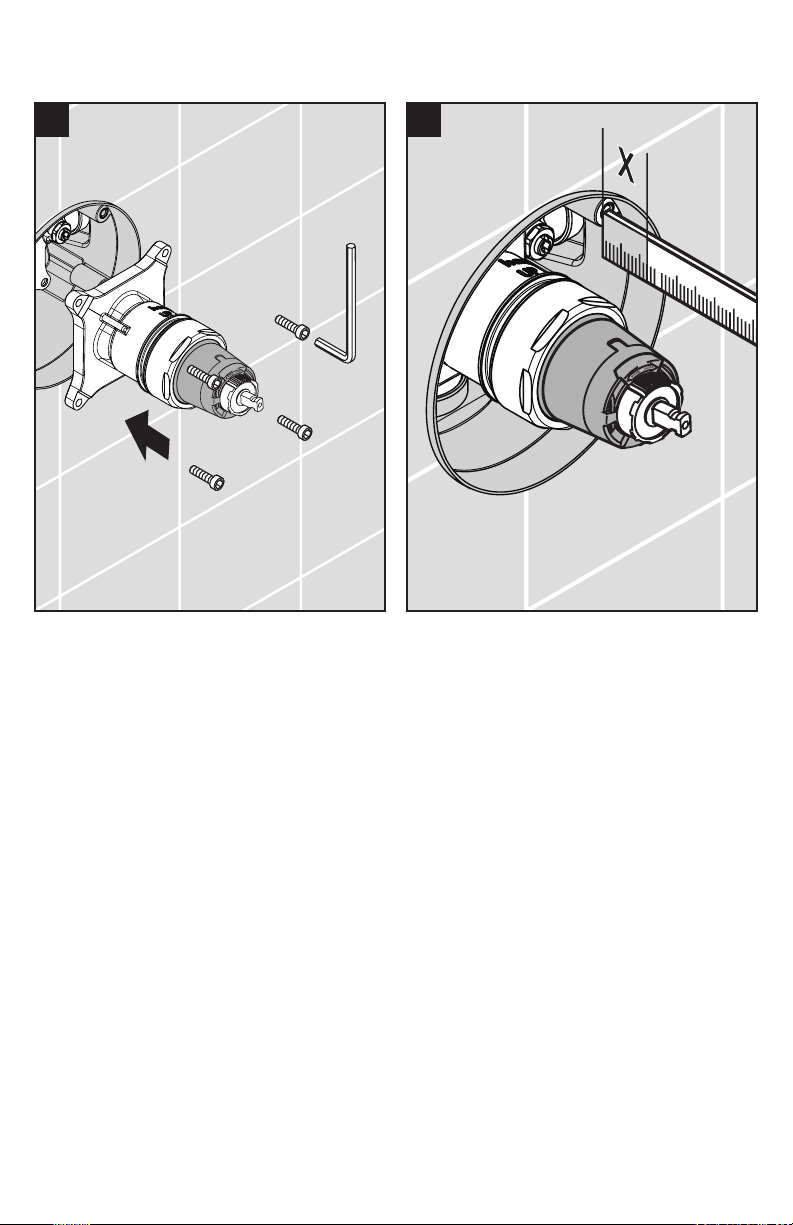

Install the function block.
Tighten the screws.
Insérez le bloc de fonction.
Installez les vis du bloc de
fonction.
Inserte el bloque de función.
Instale los tornillos del bloque
de función.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Mida la distancia entre la su-
perficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
4 mm
3 4

11
ENGLISH FRANAIS ESPAÑOL

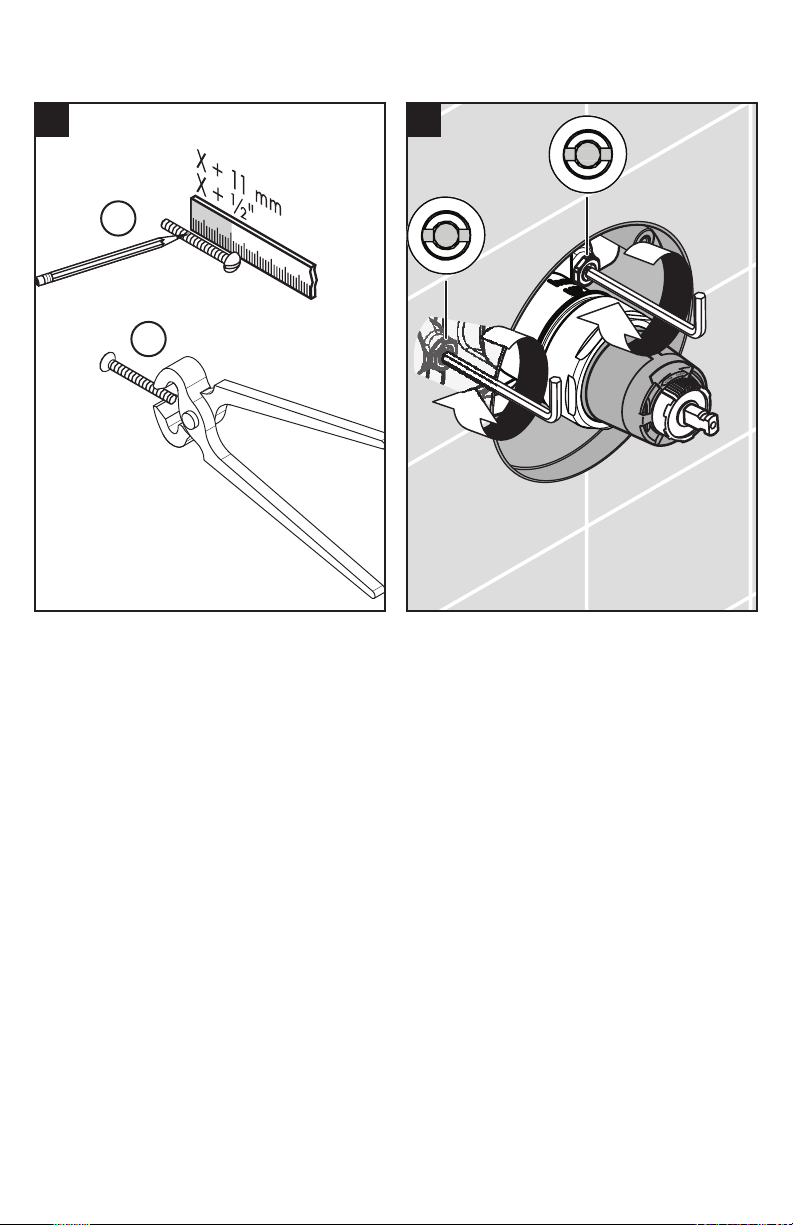

Add ½"(11 mm) to this
measurement.
Cut each screw so that it is X +
½" (X + 11 mm) long.
Open the stops.
Ajoutez ½ po à cette longueur
« X ». Notez cette longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po
+ la longueur X.
Ouvrez l’eau à les butées
d'arrêt d'isolation.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Abra el paso del agua en los
cierres de servicio.
90°
90°
1
24 mm
5 6

12
ENGLISH FRANAIS ESPAÑOL

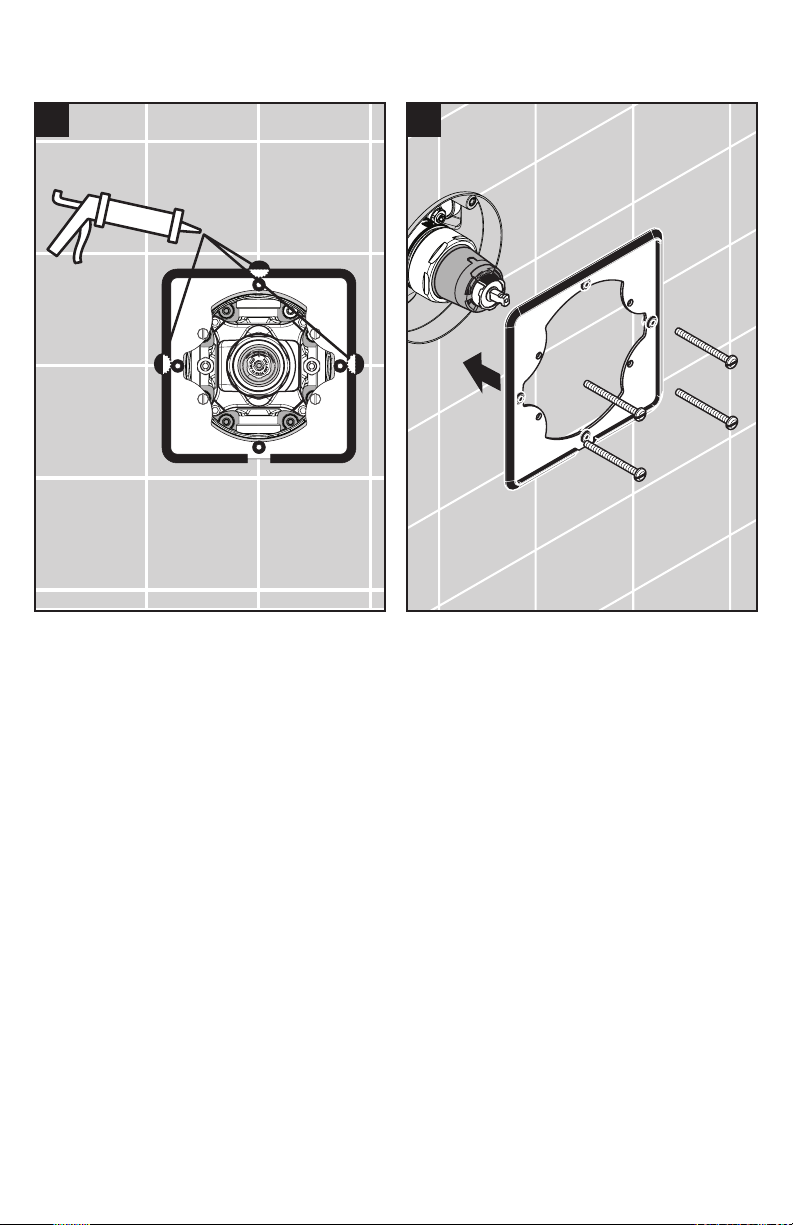

Install the carrier plate. Installez la plaque-support. Instale la placa del portador.
Place a small amount of
caulk at the top and side
grout lines where the carrier
plate wll rest.
Appliquez une petite quantité
de matériau de calfeutrage aux
lignes de coulis sur le dessus
et les côtés, aux endroits où la
plaque-support reposera.
Coloque una pequeña canti-
dad de masilla en la parte su-
perior y en los laterales de las
líneas de lechada de cemento
donde se va a asentar la placa
del portador.
7 8

13
ENGLISH FRANAIS ESPAÑOL

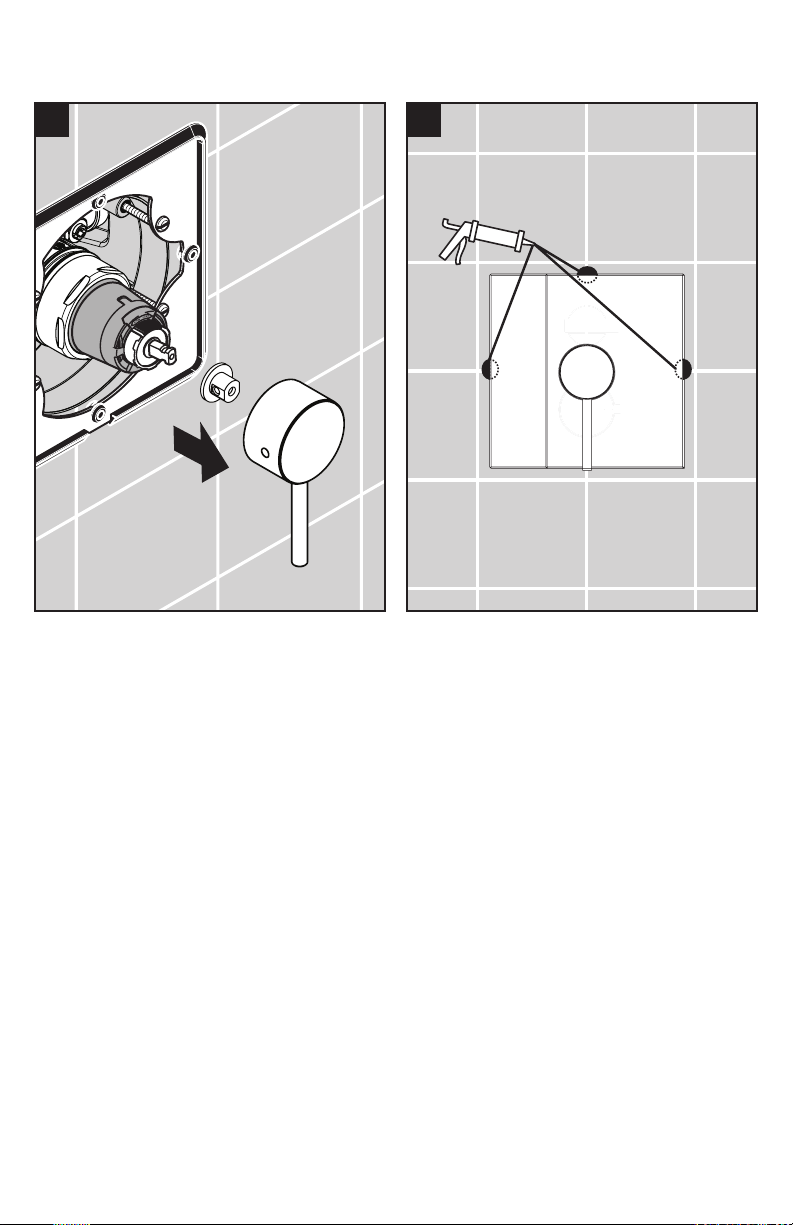

TEST THE VALVE:
Place the adapter and the han-
dle on the stem.
Turn the handle counter-clock-
wise as far as it will go.
TESTEZ LE ROBINET:
Placez ensuite l'adapteur et la
poignée sur la tige.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité
de la plage.
PRUEBE LA VÁLVULA:
Coloque el adaptador y la
manija en la espiga.
Gire la manija en dirección
contraria a las manecillas del
reloj hasta que la manija pare.
Mettez le temperature de l'eau.
Assurez-vous que l'eau froide
s'écoule de le robinet en premier.
Si le robinet s’ouvre en faisant
couler l’eau chaude, voir page
16.
Si la température maximale de
l’eau est supérieure à 120 °F
(49° C) ou à la température per-
mise par le code de plomberie
local, voir page 18.
Mida la temperatura del agua.
Asegúrese que el agua fría
fluya de la válvula primero.
Si la válvula abre en caliente,
invierta el cartucho. Ver página
16.
Si la temperatura máxima de sal-
ida es mayor a 120°F (49° C)
o la temperatura permitida por
el código de plomería local, ver
página 18.
Measure the temperature of the
output water.
Make sure that cold water flows
from the valve first.
If the valve opens through hot,
reverse the cartridge. See page
16.
If the maximum high temperature
is greater than 120°F or that
permitted by local plumbing
code, adjust the rotational limit
stop. See page 18.
1
2
910

14
ENGLISH FRANAIS ESPAÑOL
Turn the water off.
Remove the handle and the
adapter.
Fermez l'eau.
Retirez la poignée et
l'adapteur.
Cierre el agua.
Retire la manija y el adaptador.
Place a small amount of caulk
at the top and side grout lines
where the escutcheon will rest.
Appliquez une petite quantité
de matériau de calfeutrage aux
lignes de coulis sur le dessus
et les côtés, aux endroits où
l’écusson reposera.
Coloque una pequeña can-
tidad de masilla en la parte
superior y en los laterales de
las líneas de lechada de
cemento donde se va a asentar
el escudo.
11 12

15
ENGLISH FRANAIS ESPAÑOL
Lubricate the cartridge o-ring
using a small amount of white
plumber's grease.
Install the sleeve.
Install the escutcheon.
Lubrifiez la joint torique sur
la cartouche avec une petite
quantité de graisse de plombe-
rie blanche.
Installez le manchon.
Installez l’écusson.
Lubrique la junta del cartucho
con una pequeña cantidad de
grasa blanca para plomería.
Instale el manguito.
Instale el escudo.
Install the glide ring, the handle
adapter and the screw.
Install the handle.
Tighten the handle screw.
Install the screw cover.
Installez l’anneau de glisse-
ment, l'adapteur de la poignée,
et la vis.
Installez la poignée.
Serrez la vis de la poignée.
Installez le cache-vis.
Instale el anillo de deslizamien-
to, el adaptador para la manija
y el tornillo.
Instale la manija.
Apriete el tornillo.
Instale el tapón.
13 14
1
2
3
1
2
3

16
ENGLISH FRANAIS ESPAÑOL
IF THE VALVE OPENS
THROUGH HOT, REVERSE
THE CARTRIDGE.
Close the stops.
Unscrew the nut.
REVERSE THE CARTRIDGE / INVERSEZ LA CARTOUCHE /
INVIERTA EL CARTUCHO
SI LE ROBINET S’OUVRE
EN FAISANT COULER
L’EAU CHAUDE, INVERSEZ
LA CARTOUCHE.
Fermez l’eau à les butées
d'arrêt d'isolation.
Dévissez l’écrou.
SI LA VÁLVULA ABRE EN
CALIENTE, INVIERTA EL
CARTUCHO.
Cierre el paso del agua en
la entrada del suministro o los
cierres de servicio.
Desenrosque la tuerca.
 Do not attempt to pry the
cartridge from the function
block by using a screwdriver.
Damage to the cartridge
will result.
Place the adapter and the han-
dle on the cartridge stem.
Turn the handle counter-clock-
wise approximately ¼ turn after
hitting the stop.
 N’utilisez pas de tournevis
comme levier pour faire sortir
la cartouche du bloc de
fonction. Ceci causerait des
dommages à la cartouche.
Placez l'adapteur et la poignée
sur la tige de la cartouche.
Tournez la poignée dans le sens
antihoraire. Tournez-la encore
d’environ ¼ de tour après avoir
atteint la butée.
 No quite el cartucho del
bloque de función utilizando
un destornillador. Esto hará
que el cartucho se dañe.
Coloque el adaptador y la mani-
ja en el vástago del cartucho.
Gire la manija en sentido anti-
horario. Gire aproximadamente
¼ después de alcanzar el tope.
90°
90°
4 mm
stop!
+ ¼ turn
1 2
1
1
22

17
ENGLISH FRANAIS ESPAÑOL
Lift the cartridge out.
Turn the cartridge 180°, so that
the "hot side" marking is on the
right.
Install the cartridge
Install the nut.
Retirez la cartouche.
Tournez la cartouche de 180°,
de façon à ce que la marque «
hot side » soit à droite.
Installez la cartouche.
Installez l’écrou.
Levante el cartucho.
Gire el cartucho 180°, de
modo que la marca del “hot
side” (lado caliente) quede a la
derecha.
Instale el cartucho.
Instale la tuerca.
Open the stops.
Continue the installation.
Ouvrez l’eau à les butées
d'arrêt d'isolation.
Poursuivez l’installation.
Abra los pasos del agua en los
cierres de servicios.
Continúe la instalación.
90°
90°
4 mm
3 4
1
2
3
4

18
ENGLISH FRANAIS ESPAÑOL
ADJUST THE ROTATIONAL LIMIT STOP / RÉGLEZ LA BUTÉE DE LIMITE DE
ROTATION / AJUSTE EL TOPE LÍMITE ROTACIONAL
Tirez vers extérieur l’arrêt de
limite de rotation et tournez.
La température diminue dans le
sens horaire et augmente dans
le sens antihoraire.
La variation de température
est de 4 à 16 °F par cran,
selon la température de l’eau
d’alimentation. Refaites le ré-
glage au besoin.
Lorsque vous avez fini, assurez-
vous que l’arrêt de limite de ro-
tation soit complètement rétracté
dans sa position de logement.
Poursuivez l’installation.
Tire la parada de límite ro-
tacional de color blanco hacia
afuera y girarla.
Al mover en dirección de las
manecillas del reloj reducirá la
temperatura del agua de salida,
y al contrario aumentará la tem-
peratura del agua de salida.
El cambio de temperatura por
cada diente (muesca) puede
ser de 4°F-16°F dependiendo
de la condición del agua de en-
trada. Si es necesario repítalo.
Cuando haya terminado,
asegúrese de que la Parada de
Límite Rotacional esté comple-
tamente retraída a la posición
sentada.
Continúe la instalación.
Pull the white rotational limit stop
outward.
Rotate clockwise to decrease the
maximum temperature. Rotate
counter-clockwise to increase
the maximum temperature.
The temperature change per
notch may be anywhere from
4° - 16° F, depending on lo-
cal inlet conditions. Repeat as
necessary.
When finished, make sure that
the rotational limit stop is fully
retracted.
Continue the installation.
hotter
plus chaude
más caliente
cooler
plus froid
más frío
1
2
3

19
REPLACEMENT PARTS / PIÈCES DÉTACHÉES / REPUESTOS
AXOR Edge
46460001 / 46461001
88727000
96525000
98133000 16x2
96454000 (M5x55)
93604000 92756000
58x1.5
93522000 (22 mm) not included non compris no incluido
13595000 (25 mm) not included non compris no incluido

20
USER INSTRUCTIONS / INSTRUCTIONS DE SERVICE / MANEJO
on
ouvert
abierto
off
fermé
cerrado
warmer
plus chaud
más caliente
cooler
plus froid
más frío
