BAG 8924 User manual

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 8924
Motor-Einstellsatz für VAG 1.8 / 2.0L FSI / TFSI
WERKZEUGE
1Kurbelwellen-Gegenhaltewerkzeug, zu verwenden wie OEM T10355
2Kurbelwellen-Druckstück, zu verwenden wie OEM T10368
3Nockenwellen-Arretierbolzen, zu verwenden wie OEM T40196
4
Kettenspanner-Arretierklammer, zu verwenden wie OEM T40267
5Kettenrad-Blockierwerkzeug,
zu verwenden wie OEM T40271
6Spezialeinsatz für Nockenwellenventil,
zu verwenden wie OEM T10352
7Spezialeinsatz für Nockenwellenventil,
zu verwenden wie OEM T10352/1
8Spezialeinsatz für Nockenwellenventil,
zu verwenden wie OEM T10352/2
9Kurbelwellen-Druckstück,
zu verwenden wie OEM T10354
10 Arretierstift für Keilrippenriemenspanner,
zu verwenden wie OEM T10060A
11 Kettenspanner-Werkzeug (Ölpumpe),
zu verwenden wie OEM T40265
12 Kettenspanner-Arretierstift, zu verwenden wie OEM T40011
13 Messuhr-Halter, zu verwenden wie OEM T10170
14 Messuhr, 1/100 mm
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Einstellen und Überprüfen der Motorsteuerzeiten an 1.8L und 2.0L FSI /
TFSI Motoren mit Motorcode CDHB - CDNC - CFKA - CDNB (z.B. Audi A4 / A5 ab 2008 / A6 ab 2012).
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite: www.bgstechnic.com
SICHERHEITSHINWEISE
•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
•Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere Gegenstände
können von drehenden Teilen erfasst werden und schwere Verletzungen verursachen.
•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches Starten
des Motors und einen dadurch entstehenden Motorschaden.
•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch, verwenden
Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte technische Angaben wie
Drehmomentwerte, Hinweise zur Demontage/Montage, usw.
•Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand drehen
und die Steuerzeiten erneut überprüfen.
•Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
angegeben)

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

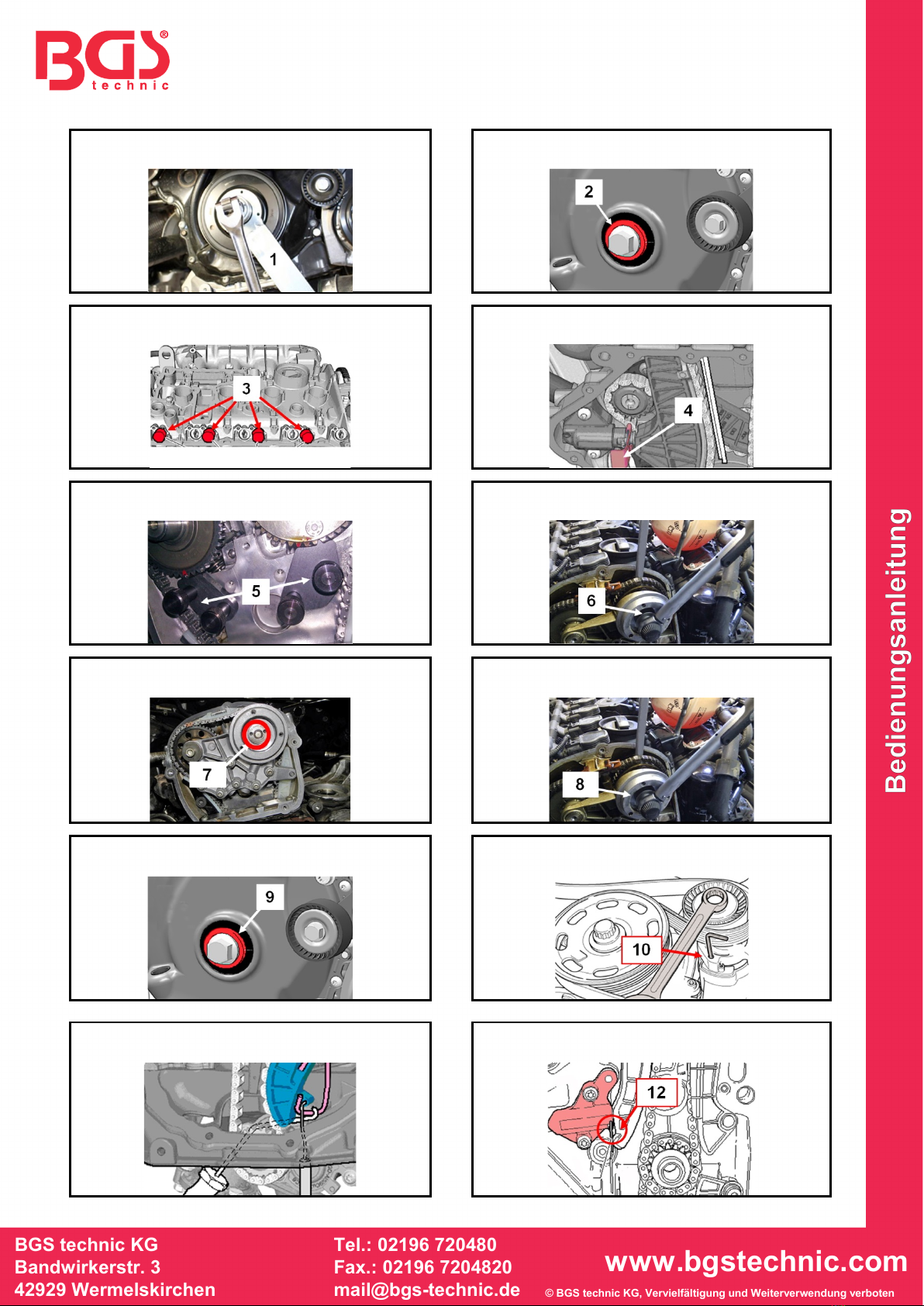

VERWENDUNG
Kurbelwellen-Gegenhaltewerkzeug (1x)
zu verwenden wie OEM T10355
Kurbelwellen-Druckstück (1x)
zu verwenden wie OEM T10368
Nockenwellen-Arretierbolzen (4x)
zu verwenden wie OEM T40196
Kettenspanner-Arretierklammern (2x)
zu verwenden wie OEM T40267
Kettenrad-Blockierwerkzeuge (2x)
zu verwenden wie OEM T40271
Spezialeinsatz für Nockenwellenventil (1x)
zu verwenden wie OEM T10352
Spezialeinsatz für ockenwellenventil (1x)
zu verwenden wie OEM T10352/1
Spezialeinsatz für Nockenwellenventil (1x)
zu verwenden wie OEM T10352/2
Kurbelwellen-Druckstück (1x)
zu verwenden wie OEM T10354
Arretierstift für Keilrippenriemenspanner (1x)
zu verwenden wie OEM T10060A
Kettenspanner-Werkzeug (Ölpumpe) (1x)
zu verwenden wie OEM T40265
Kettenspanner-Arretierstift (1x)
zu verwenden wie OEM T40011

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 8924
Engine Timing Tool Set for VAG 1.8 / 2.0L FSI / TFSI
TOOLS
1Crankshaft Counterholding Tool, to be used as OEM T10355
2Crankshaft Thrust Piece, to be used as OEM T10368
3Camshaft Locking Bolts, to be used as OEM T40196
4
Chain Tensioner Locking Clips, to be used as OEM T40267
5Chain Sprocket Locking Tools,
to be used as OEM T40271
6Camshaft Control Valve Tool,
to be used as OEM T10352
7Camshaft Control Valve Tool,
to be used as OEM T10352/1
8Camshaft Control Valve Tool,
to be used as OEM T10352/2
9Crankshaft Thrust Piece,
to be used as OEM T10354
10 Belt Tensioner Locking Pin,
to be used as OEM T10060A
11 Chain Tensioner Tool (Oil pump),
to be used as OEM T40265
12 Chain Tensioner Locking Pin, to be used as OEM T40011
13 Gauge Holder, to be used as OEM T10170
14 Dial gauge, 1/100 mm
GENERAL INFORMATION
This tool set is designed for checking and setting the engine timing on 1.8L & 2.0L FSI / TFSI engines with
engine code CDHB - CDNC - CFKA - CDNB (e.g. Audi A4 / A5 from 2008 / A6 from 2012).
More information regarding this item and a list of suitable engines and models can be found on our
website: www.bgstechnic.com
SAFETY ADVICE
•Do not use the tool if parts are missing or damaged.
•Use the tool for the intended purpose only.
•Never place the tool on the vehicle battery. There is a risk of a short circuit.
•Be careful when working with the engine running. Loose clothing, tools and other objects can be
caught by rotating parts and cause serious injury.
•Keep children and other unauthorized persons away from the work area.
•Be careful when working on hot engines because of the risk of burn injuries.
•If you remove the ignition key before repairing, you can prevent the engine from being started
accidentally and resulting in engine damage.
•This manual serves as a brief guide and does not replace a workshop manual. Always refer to the
vehicle-specific service literature, particularly the technical data such as torque values and
instructions for disassembly/assembly, etc.
•After repair or before starting the engine, turn a minimum of 2 turns by hand and check the timing
again.
•Turn the engine only in the normal direction of rotation (clockwise unless otherwise specified)

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
APPLICATION
Crankshaft Counterholding Tool (1x)
to be used as OEM T10355
Crankshaft Thrust Piece (1x)
to be used as OEM T10368
Camshaft Locking Bolts (4x)
to be used as OEM T40196
Chain Tensioner Locking Clips (2x)
to be used as OEM T40267
Chain Sprocket Locking Tools (2x)
to be used as OEM T40271
Camshaft Control Valve Tool (1x)
to be used as OEM T10352
Camshaft Control Valve Tool (1x)
to be used as OEM T10352/1
Camshaft Control Valve Tool (1x)
to be used as OEM T10352/2
Crankshaft Thrust Piece (1x)
to be used as OEM T10354
Belt Tensioner Locking Pin (1x)
to be used as OEM T10060A
Chain Tensioner Tool (Oil pump) (1x)
to be used as OEM T40265
Chain Tensioner Locking Pin (1x)
to be used as OEM T40011

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 8924
Coffret de calage pour VAG 1.8 / 2.0L FSI / TFSI
OUTILS
1Outil de contre-appui de vilebrequin, à utiliser comme OEM T10355
2Pièce de pression pour vilebrequin, à utiliser comme OEM T10368
3Boulon de calage d’arbre à cames, à utiliser comme OEM T40196
4
Pince de calage du tendeur de chaîne, à utiliser comme OEM T40267
5Outil de calage de pignon de chaîne
à utiliser comme OEM T40271
6Douille spéciale pour la soupape de l’arbre
à cames, à utiliser comme OEM T10352
7Douille spéciale pour la soupape de
l’arbre à cames, à utiliser comme
OEM T10352/1
8Douille spéciale pour la soupape de l’arbre
à cames, à utiliser comme OEM T10352/2
9Pièce de pression pour vilebrequin,
à utiliser comme OEM T10354
10 Goupille de calage pour tendeur de
courroie en V, à utiliser comme
OEM T10060A
11 Outil tendeur de chaîne (pompe à huile),
à utiliser comme OEM T40265
12 Goupille de calage du tendeur de chaîne, à utiliser comme OEM T40011
13 Support de comparateur, à utiliser comme OEM T10170
14
Comparateur, 1/100 mm
UTILISATION PRÉVUE
Ce jeu d’outils permet de contrôler et de régler les temps de distribution du moteur, sur des moteurs de 1,8
L et 2,0 L FSI/TFSI, avec les codes moteur CDHB - CDNC - CFKA - CDNB (par ex. Audi A4 / A5 à partir
de 2008 / A6 à partir de 2012).
D’autres informations à propos de cet article et une liste des moteurs et modèles pris en charge sont
disponibles à notre site Web : www.bgstechnic.com
CONSIGNES DE SÉCURITÉ
•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.
•N’utilisez l’outil qu’aux fins prévues.
•Ne posez jamais l’outil sur la batterie du véhicule. Risque de court-circuit.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement. Les
vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en rotation et
provoquer de graves blessures.
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de travail.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque de
brûlures !
•Retirez la clé de contact avant d’entamer la réparation, vous évitez ainsi de démarrer le moteur par
inadvertance et, en conséquence, des dommages du moteur.
•Ces instructions sont des informations brèves et ne peuvent pas remplacer le manuel de l’atelier.
Consultez toujours les manuels de service spécifiques du véhicule pour des informations techniques
comme la valeur du moment de couple, des instructions de démontage/montage, etc.
•Après une réparation ou avant le démarrage du moteur, faites 2 rotations à la main minimum et
revérifiez ensuite les temps de distribution.
•Faites tourner le moteur uniquement dans le sens de rotation normal (sauf indication contraire, le
sens des aiguilles d’une montre)

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
UTILISATION
1 outil de contre-appui de vilebrequin
à utiliser comme OEM T10355
1 pièce de pression pour vilebrequin
à utiliser comme OEM T10368
4 goupilles de blocage de l’arbre à cames
à utiliser comme OEM T40196
2 pinces de calage du tendeur de chaîne
à utiliser comme OEM T40267
2 outils de blocage de pignon de chaîne
à utiliser comme OEM T40271
1 douille spéciale pour la soupape de l’arbre à
cames à utiliser comme OEM T10352
1 douille spéciale pour la soupape de l’arbre
à cames à utiliser comme OEM T10352/1
1 douille spéciale pour la soupape de l’arbre
à cames à utiliser comme OEM T10352/2
1 pièce de pression pour vilebrequin
à utiliser comme OEM T10354
1 goupille de verrouillage pour tendeur de
courroie en V à utiliser comme
OEM T10060A
1 outil tendeur de chaîne (pompe à huile)
à utiliser comme OEM T40265
1 goupille de calage du tendeur de chaîne
à utiliser comme OEM T40011

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 8924
Juego de calado de distribución
para VAG 1.8 / 2.0L FSI / TFSI
HERRAMIENTAS
1Herramienta de bloqueo del cigüeñal, para ser utilizado como OEM T10355
2Pieza de presión del cigüeñal, para ser utilizado como OEM T10368
3Perno de bloqueo del árbol de levas, para ser utilizado como OEM T40196
4Clips de cierre de tensor de cadena, para ser utilizado como OEM T40267
5Herramienta de bloqueo del piñón, para ser utilizado como OEM T40271
6Vaso especial para válvula del árbol de
levas, para ser utilizado como
OEM T10352
7Vaso especial para válvula del árbol de
levas, para ser utilizado como
OEM T10352/1
8Vaso especial para válvula del árbol de
levas, para ser utilizado como
OEM T10352/2
9Pieza de presión del cigüeñal,
para ser utilizado como OEM T10354
10 Pasador de bloqueo para tensor del
alternador, para ser utilizado como
OEM T10060A
11 Herramienta de tensor de cadena (bomba de aceite), para ser utilizado como OEM T40265
12 Pasador de bloqueo de tensor de cadena, para ser utilizado como OEM T40011
13 Soporte de manómetro, para ser utilizado como OEM T10170
14
Manómetro, 1/100 mm
USO PREVISTO
Este juego de herramientas sirve para ajustar y comprobar la sincronización del motor en motores FSI /
TFSI 1.8L y 2.0L con código de motor CDHB - CDNC - CFKA - CDNB (p. ej., Audi A4 / A5 desde 2008 /
A6 desde 2012).
Encontrará más información sobre el artículo y una lista de los motores y modelos adecuados en nuestra
página web: www.bgstechnic.com
INDICACIONES DE SEGURIDAD
•No utilice la herramienta si faltan piezas o están dañadas.
•Utilice la herramienta solo para el fin previsto.
•Nunca deposite la herramienta sobre la batería del vehículo. Peligro de cortocircuito.
•Precaución al trabajar con motores en marcha. La ropa holgada, herramientas y otros objetos
pueden quedar atrapados en las piezas giratorias y causar lesiones graves.
•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.
•¡Precaución al trabajar con motores calientes, existe peligro de quemaduras!
•Retire la llave de encendido antes de la reparación, así evitará un arranque accidental del motor y
los daños en el mismo que podrían producirse en consecuencia.
•Este manual sirve para proporcionar una breve información y no sustituye en modo alguno a un
manual del taller, utilice siempre la documentación de servicio específica del vehículo, que contiene
indicaciones técnicas como los valores de par, las instrucciones de desmontaje/montaje, etc. que
puede consultar.
•Después de realizar la reparación o antes de arrancar el motor, gire el motor como mínimo 2 vueltas
a mano y compruebe de nuevo la sincronización.
•Gire el motor solo en el sentido de giro normal (en el sentido horario, salvo indicación de lo
contrario)

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
APLICACIÓN
Herramienta de bloqueo del cigüeñal (1x)
para ser utilizado como OEM T10355
Pieza de presión del cigüeñal (1x)
para ser utilizado como OEM T10368
Perno de bloqueo del árbol de levas (4x)
para ser utilizado como OEM T40196
Clips de cierre de tensor de cadena (2x)
para ser utilizado como OEM T40267
Herramienta de bloqueo del piñón (2x)
para ser utilizado como OEM T40271
Vaso especial para válvula del árbol de levas
(1x) para ser utilizado como OEM T10352
Vaso especial para válvula del árbol de levas
(1x) para ser utilizado como OEM T10352/1
Vaso especial para válvula del árbol de levas
(1x) para ser utilizado como OEM T10352/2
Pieza de presión del cigüeñal (1x)
para ser utilizado como OEM T10354
Pasador de bloqueo para tensor (1x)
para ser utilizado como OEM T10060A
Herramienta de tensor de cadena (1x)
para ser utilizado como OEM T40265
Pasador de bloqueo de tensor de cadena
(1x) para ser utilizado como OEM T40011
