Bang & Olufsen BeoVision 4 37 SD User manual

This Service Manual must be returned with
the defective parts/back-up suitcase !
Plasma Display Panel – 37 SD
Type D7
BeoVision 4 – 37, type 8958, 8980 - 8986
Service Manual
English
German, French, Italian, Spanish, Danish and Dutch versions
are available in the Retail System
ABO-CENTER v/HENRIKSENS ELEKTRONIK

CONTENTS
Survey of modules ...................................................................................... 1.1
How to service ............................................................................................ 1.2
Fault flow chart ............................................................................................. 2
Placement of measuring points ................................................................. 3.1
PDP self-check ............................................................................................. 3.2
PDP pixel test .............................................................................................. 3.3
Local Screen Failure and OSD menu ......................................................... 3.4
Replacement of modules ........................................................................... 3.5
Test, adjustment and configuration after repair ..................................... 3.6
Final check after repair .............................................................................. 3.8
PDP in service position ............................................................................... 4.1
Remove contrast screen and plasma frame .............................................. 4.2
Replacement of modules ................................................................. 4.3 - 4.14
Specification guidelines for service use ....................................................... 5
Available parts ............................................................................................... 6
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Oversigt over moduler, Plasma Display Panel (PDP)
Oversigt over moduler 1.1
C1 Data Drive (Lower left)
C2 Data Drive (Lower right)
D Digital Signal Processor
HX PC Type Input Terminal
J Slot Interface & SYNC processor
P Power Supply
PF Line Filter
SC Scan Out
SD Scan Connection (Lower)
SS Sustain Out
SU Scan Connection (Upper)
S1 Power switch
V1 Front SW & Remote receiver
Z Audio Out
SU
SD
SC
C1
Z
D
P
PF
C2
SS
J
S1
V1
HX
H3 H3
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Udførelse af service
Servicering
PDP’en må kun serviceres af uddannet teknisk personale.
Hvis det ikke er muligt at lokalisere fejlen, eller hvis fejlen ikke kan afhjælpes ved
at udskifte reservedele, skal det danske servicecenter kontaktes for teknisk
support.
Håndtering
PDP’en skal altid placeres lodret for at undgå at beskadige den.
Der er stor fare for at beskadige PDP’en, hvis den placeres i vandret stilling.
PDP’en skal så vidt muligt placeres i servicestanden.
Rengør produktet
Brug aldrig sprit eller andre opløsningsmidler til rengøring af produktet!
Brug hvide handsker for at undgå at snavse kontrastskærmen til.
Tør støv af overfladerne med en tør, blød klud eller en mikrofiberklud. Fedtpletter
eller vanskeligt snavs fjernes med en hårdt opvredet, fnugfri klud dyppet i vand
tilsat nogle få dråber mildt vaskemiddel, f.eks. et opvaskemiddel.
For at sikre det bedst mulige skærmbillede skal du sørge for at undgå striber eller
spor af rengøringsmidlet på skærmen.
Burn-in
Der kan opstå burn-in på PDP’en, hvis der vises et still-billede i mere end ca.
30 minutter.

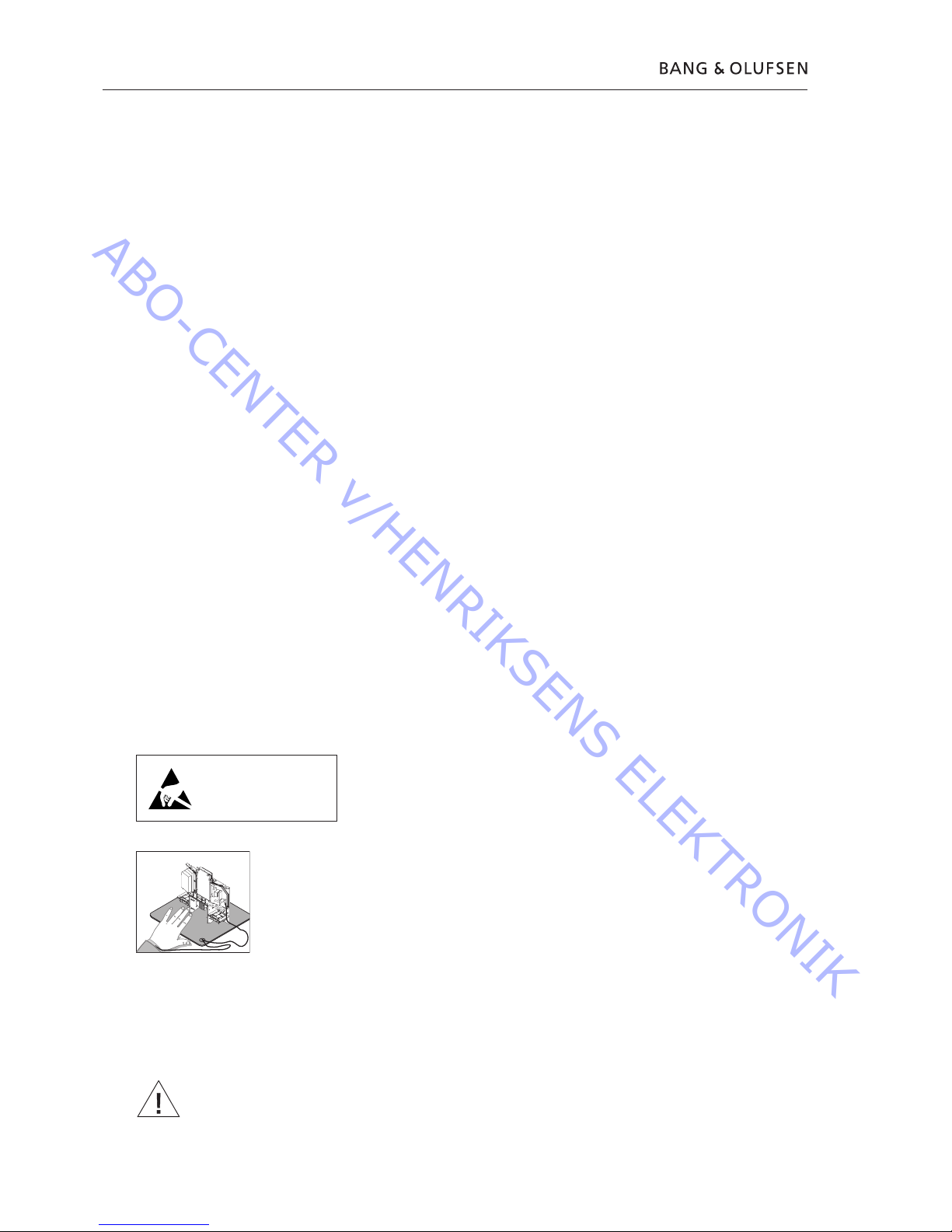

Advarsel
Statisk elektricitet
Statisk elektricitet kan ødelægge produktet.
Antistatisk serviceudstyr.
Der skal altid bruges antistatisk serviceudstyr, når produktet demonteres, eller
modulerne håndteres.
Følg instruktionerne i vejledningen, og brug ESD-måtten både til gamle og nye
moduler.
Bemærk!
Når der kræves netspænding på fjernsynet, skal tilslutningen mellem PDP’en og
ESD-måtten slås fra.
Chassiset eller modulerne skal altid være sluttet til det antistatiske serviceudstyr
eller placeret i en ESD-sikker pose.
Symbol for sikkerhedskomponenter
Når der udskiftes komponenter med dette symbol, skal samme type benyttes –
også de samme værdier for ohm og watt.
Den nye komponent skal monteres på samme måde som den komponent, der
udskiftes.
STATIC ELECTRICITY
MAY DESTROY THE
PRODUCT
ESD
1.2 Udførelse af service
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Udførelse af service 1.3
Handlinger før demontering af PDP’en
Kontrollér PDP’en for burn-in og pixel-fejl!
Denne kontrol er meget vigtig, når PDP’en skal transporteres til et værksted.
Se PDP pixel-test, side 3.3.
Vent mindst 1 minut, efter at du har taget stikket ud af stikkontakten,
så de elektrolytiske kondensatorer kan aflades, før du demonterer PDP’en.
Tilslut ESD-måtten.
Fejlfinding
Før fejlfindingen påbegyndes
Bed kunden demonstrere eller forklare fejlen.
Kontrollér, at
Produktet er indstillet på den korrekte Option.
Alle ledninger er korrekt tilsluttet.
Netspændingen er tilsluttet.
Alle eksterne kilder er korrekt tilsluttet, og at produktopsætningen er korrekt.
Opsætning til test
Forbind følgende produkter for at klargøre opsætningen til test:
BeoVision 4, et BeoSystem og en DVD-afspiller.
Standardinstillinger ved brug af fejltræ
- Tryk på TV på Beo4.
- Vælg en tv-kanal med billede og lyd.
Service mode på PDP
Hvis BeoVision 4 er tilsluttet BeoSystem, skal SERIAL-stikket frakobles (RS232).
Ellers er det ikke muligt at gå ind i Service mode. Tryk på knappen A for at slukke
for PDP’en. Kontrollér, at der ikke er lys i lysdioden.
Vent 10 sekunder.
Tænd for PDP’en. Lysdioden skal være grøn.
RGBHV RS232
A
BeoVision 4
BeoSystem
DVD player
ABO-CENTER v/HENRIKSENS ELEKTRONIK

1.4
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Fejltræ 2.1
System
Fejlsymptom:
- TV-kanaler - intet billede
- PDP stand-by lys = intet lys
- Netspænding OK
Mulige årsager:
- F900 og/eller F901 defekt
- Defekt 5V-forsyning - PCB P
F900 & F901 på
PCB PF OK?
Udskift defekt
sikring
Bekræft spænding
PCB P STB 5V
P27 ben 4 5V ± 0,3V
Udskift PCB P
Fejlsymptom:
- TV-kanaler - intet billede
- PDP stand-by lys = grønt
- PDP menuen OSD = OK
- PDP selvkontrol, PCB J = OK
- IC3003, 3004, 3005, 3006
- RGB-forbindelse = OK
Mulige årsager:
- RGB-håndtering
- Defekt PCB HX, J, D
Fejlen kan findes
i én af PCB’erne i
PDP’en
Udskift PCB HX Udskift PCB J Udskift PCB D
Fejlsymptom:
- TV-kanaler - intet billede
- PDP stand-by lys = rødt
- RS232 tvunget på = billede
- RS232 forbindelse = OK
Mulige årsager:
- Defekt RS232-driver, PCB J
- Driver PCB D
Nej
Ja
Fejltræ
PDP selvkontrol
IC9004 OK? Udskift PCB D
Udskift PCB J
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.2 Fejltræ
Fejlsymptom:
- Støj i billede, PDP menuen OSD
Mulige årsager:
- Støj i PDP - effekt eller digital behandling
- Justeret spænding svarer ikke til
specifikationerne
- Defekt PCB P, SC eller SS Bekræft/juster
1. Vpfc
2. Vsus
3. Vlow
4. Vda
5. Vad
6. Ve
Vpfc-, Vsus-,
Vlow- eller Vda-fejl
Udskift PCB P
Vad-fejl
Udskift PCB SC
Ve-fejl
Udskift PCB SS
Fejlsymtom:
- Farvefejl i billede
Mulige årsager:
- RGB-fejl i PDP, PCB D
Aktivér OSD på PDP
Farver OK? Udskift PCB D
Kontrollér RGB-
forbindelse til PDP
OK?
Genetabler
forbindelse
Fejlsymtom:
- Lodret linie i billedet
Mulige årsager:
- Fejl i PCB D, C1, C2, SD, SU, SC eller SS
Se
“Lokal skærmfejl”
Nej
Ja
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Fejltræ 2.3
Fejlsymtom:
- Fjernbetjening af PDP ikke mulig
- Stand-by lys tændt
Mulige årsager:
- Kabel til PCB V1
- PCB V1 defekt
Frakobl RS232-kabel
fra PDP’en
Tænd for PDP’en
ved at trykke på den
første knap fra
venstre på PDP’en
Bliver lysdioden grøn?
Tryk på den tredje
knap fra venstre på
PDP’en. En menu
vises på skærmen
Udskift PCB V1
- - - - - - - -
IR-kredsløb defekt
Fejlsymptom:
- Intet billede
- Stand-by lys = grønt
- Sort skærm
Mulige årsager:
- PCB P defekt
Tryk på stand-by på
fjernbetjeningen
uden navn
- - - - - - - -
Lysdioden blinker
kortvarigt, men ellers
ingen reaktion
Kontrollér sikringerne
F900 & F901
ved PCB PF
OK?
Udskift PCB P
Nej
Ja
Kontrollér kabel til
PCB V1
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.4 Fejltræ
PDP stand-by lys
blinker 2 gange
Fejlsymtom:
- TV-kanaler - intet billede eller kun sne
- PDP stand-by lys blinker
Mulige årsager:
Blinker
- 1 gang: Terminaleffekt, PCB PF
- 2 gange: Datadriver, PCB P, SC
- 3 gange: 3,3V, PCB D eller P
- 4 gange: 5,0V, PCB D eller P
- 5 gange: Effekt, PCB P
- 7 gange: Scan-driver, PCB SU, SC, SD, P
- 9 gange: Sustain-driver, PCB SS eller P
Bekræft, at PCB SC
D583 er tændt�
Bekræft/juster
1. Vpfc
2. Vsus
3. Vlow
4. Vda
5. Vad
Bekræft 15V
Udskift PCB P
Udskift PCB SC
PDP stand-by lys
blinker 3 gange
Bekræft 15V på
PCB D P25 ben 1
Udskift PCB P
- - - - - - - -
Ikke 12V fra PCB P
Udskift PCB D
Nej
Ja
Udskift PCB PF
PDP stand-by lys
blinker 1 gang
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Fejltræ 2.5
PDP stand-by lys
blinker 4 gange
Bekræft 5V på
PCB D D25 ben 6
Udskift PCB P
- - - - - - - -
Ikke 5V fra PCB P
Udskift PCB D
PDP stand-by lys
blinker 5 gange
Udskift PCB P
Nej
Ja
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.6 Fejltræ
PDP stand-by lys
blinker 7 gange
Bekræft, at D583
er tændt
Bekræft Vsus ved
PCB SC P2 ben 2
Bekræft/juster
1. Vpfc
2. Vsus
3. Vlow
4. Vda
5. Vad
Udskift PCB P
Kobl SU fra SC
- - - - - - - -
Strøm tilsluttet PDP
(blinker ikke), men
kun halvt billede
Kobl SD fra SC
- - - - - - - -
Strøm tilsluttet PDP
(blinker ikke), men
kun halvt billede
Udskift PCB SC
Udskift PCB SU Udskift PCB SD
Nej
Ja
PDP stand-by lys
blinker 9 gange
Bekræft, at PCB SS
D065 er tændt?
Bekræft, at PCB SS
D069 er tændt
- - - - - - - -
Tændt = 15V-
forsyning OK
Bekræft +15V ved
PCB SS SS12 ben 2
Bekræft Vsus
ved PCB SS
Bekræft/juster
1. Vpfc
2. Vsus
3. Vlow
4. Vda
Udskift PCB P
Bekræft Ve ved
PCB SS Udskift PCB SS
ABO-CENTER v/HENRIKSENS ELEKTRONIK

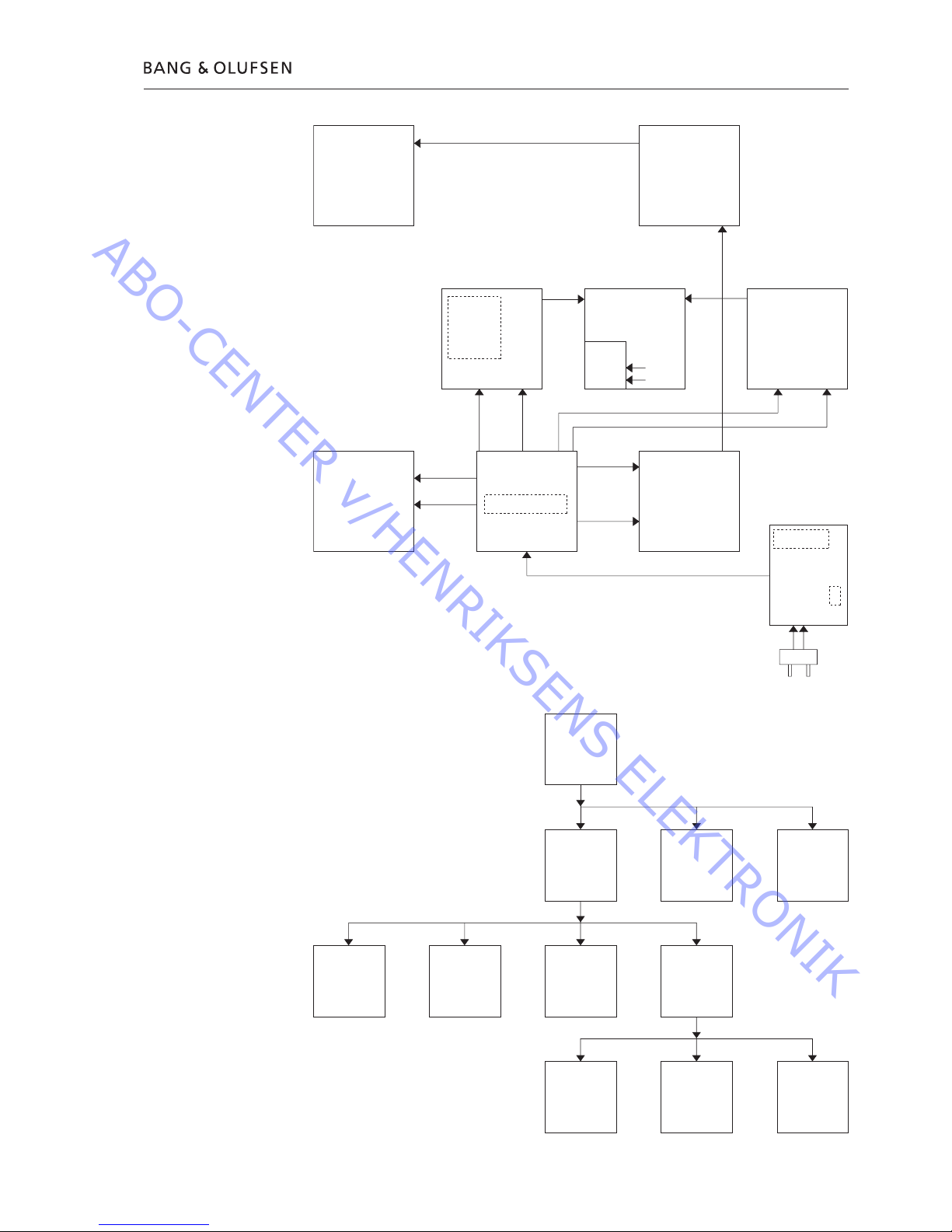

Fejltræ 2.7
JZ
C1 C2
SC
P
SS
D
HX
PF
Stb. 5V
Stb. 3.3V
5V
Vsus 174V
15V
Vda 67V C22
DC/DC
5V -> 3.3V
5V -> 1.8V
12V -> 1.5V
12V -> 3.3V
3.3V -> 2.5V
Stb. 5V
P5V
P12V
Vda 67V
C23
P23
P2
P27 P25
P12
P11
P5V
9V
Vda 67V
15V
Stby. 12
Vsus 174V
Z10
Z5
12V
Stb 5V
12Vs
15V
5V
J14
D3
Line filter
F900
F901
Main
PF1
AC/DC converter
Main
J8
Dig 12V
Slot 9V
Slot 5V
Slot 3.3V
DR 15V
Main supply
STB 5Vdc STB 12Vdc
PFC
395Vdc
5V 12V 15V Vsus
174V*
VE
156V
VAD
-90V
VDA
67V
* See panel label
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.8
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Placering af målepunkter
- Brug et ikke-ledende værktøj til justering.
Justeringerne ved P-modulet (strømforsyningen) skal foretages i denne rækkefølge og skal
altid gennemføres før andre justeringer: 1) PFC – 2) Vsus – 3) Vlow – 4) Vda.
Modul Testpunkt Værdi Tolerance Juster ved Bemærkning
P (strømforsyning) PR401 (PFC) 395V +/-0,5V R443 Jord = W91
P (strømforsyning) TPVSUS 174V* +/- 1V R628
P (strømforsyning) Vlow W121 69V +/-0,1V R661
P (strømforsyning) TPVDA 67V +/- 1V R665
P (strømforsyning) TPVSET 232V +/-5V VR491
SS (sustain out) TPVE 156V* +/- 1V VR074
SC (Scan out) TPVAD -90V +/- 1V VR477
* Se mærkat på panelet
Placering af målepunkter 3.1
SU
SD
SC
C1
Z
D
P
PF
C2
SS
J
S1
V1
HX
H3 H3
SU
SD
SC
C1
Z
D
P
PF
C2
SS
J
S1
V1
HX
H3 H3
Panel label R665 (Vda) R628 (Vsus)
VR074 (Ve)
VR477 (Vad)
TPVDA TPV15TPVSUS
TPVAD PR401 PFCW91 (ground PFC) TPVE D065D069
D583 TPVSUS TPV15V W121 (Vlow)
X
X
X
X
R661 (Vlow)
X
R443 (PFC)
X
ABO-CENTER v/HENRIKSENS ELEKTRONIK

ID IIC1 IIC2 IIC3
D J/H
Z
IC9004
IC9869
IC9208
IC9601
IC8181
IC3003
IC3004
OK H90
OK H61
OK H62
OK H53
IC9601 OK H55
IC9701 OK H56
IC2401 OK H21
OK H51
OK H63
OK H64
IC3005
IC3006
OK H65
OK H66
+
+
_
VOL
R
➢2➢3
Stand-by
OFF TIMER
PDP selvkontrol
Selvkontrol kontrollerer status på de kredsløb, der er tilsluttet IIC-bussen
Hvis PDP’en er monteret i en aluminiumsramme, skal du pege fjernbetjeningen
uden navn mod hullet i det forreste, nederste venstre hjørne af PDP’en. Se ➢6.
- Se illustrationerne vedrørende:
- Placering af knapper på fjernbetjeningen uden navn.
- Tryk på stand-by knappen på fjernbetjeningen uden navn for at tænde for PDP’en.
Brug et spidst værktøj eller en kuglepen til at trykke i hullet FF på fjernbetjeningen
uden navn.
Resultatet af selvkontrollen vises i displayet. Se ➢3.
“OK” = Ingen fejl
“- - -“ = Fejl
Peg fjernbetjeningen uden navn i samme retning ved anden betjening.
- Udskiftning af fejlbehæftet PCB.
Udskift PCB D, hvis nogen af følgende IC’er fejler: IC9004, IC9869, IC9208,
IC9601, IC9701.
Udskift PCB J, hvis nogen af følgende IC’er fejler: IC3003, IC3004, IC3005,
IC3006, IC8181.
Udskift PCB Z, hvis følgende IC fejler: IC2401.
- Gå ud af selvkontrol mode.
Tryk på ”stand-by” på fjernbetjeningen uden navn, og tryk derefter på stand-by
på Beo4.
3.2 PDP selvkontrol
➢6
FD
FE
FF
ABO-CENTER v/HENRIKSENS ELEKTRONIK

PDP pixel-test
Pixel-testen kontrollerer PDP’ens status for at fastslå antallet af defekte pixler.
Testen skal gennemføres:
- Før produktet transporteres til PDP-værkstedet
- Før og efter service på PDP’en
Hvis PDP’en er monteret i en aluminiumsramme, skal du pege fjernbetjeningen
uden navn mod hullet i det forreste, nederste venstre hjørne af PDP’en. Se ➢6.
- Se illustrationerne vedrørende:
- Placering af knapper på fjernbetjeningen uden navn.
- Gå ind i Service mode.
Tryk på stand-by knappen på fjernbetjeningen uden navn for at tænde for PDP’en.
Brug et spidst værktøj eller en kuglepen til at trykke i hullet FD og derefter FE på
fjernbetjeningen uden navn. CAT Panel menu (Service mode) vises.
- Vælg IIC mode.
Flyt markøren med pil op/pil ned på fjernbetjeningen uden navn, og vælg ved at
trykke på “OK”.
- Vælg Aging.
Tryk på pil op/pil ned for at finde ”Aging”. Vælg punktet ved at trykke på ”OK”.
- Skift testbillede.
Tryk på ”OK” for at skifte testbillede.
- PDP pixel-test.
Brug testbillederne RED, GREEN og BLUE til at kontrollere pixlerne.
Måske er der ingen defekte pixler.
- Gå ud af Service mode.
Tryk på ”R” to gange for at vende tilbage til CAT Panel menu.
Tryk på ”C” for at gå ud af CAT Panel menu.
PDP pixel-test 3.3
➢5
+
+
_
VOL
R
C OK R
➢6
FD
FE
FF
ABO-CENTER v/HENRIKSENS ELEKTRONIK

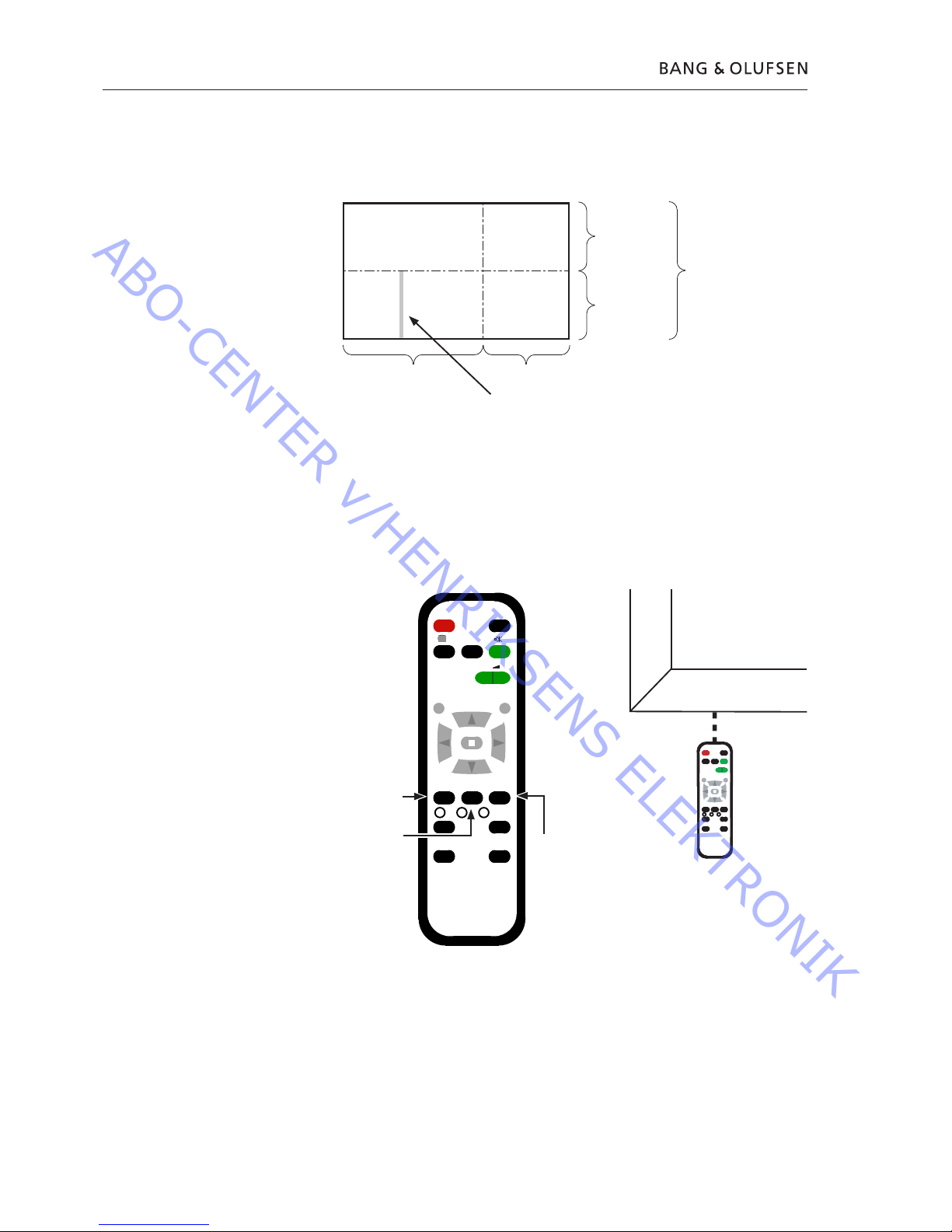

3.4 Lokal skærmfejl og menuen OSD
Lokal skærmfejl
PDP’en kan have en fejl i et lokalt område på skærmen.
Illustrationen nedenfor viser en mulig sammenhæng mellem fejl og modul.
SU-modul
Menuen OSD på PDP’en
Hvis PDP’en er monteret i en aluminiumsramme, skal du pege fjernbetjeningen
uden navn mod hullet i det forreste, nederste venstre hjørne af PDP’en. Se ➢6.
1. Tryk på PICTURE, SOUND eller SET UP på fjernbetjeningen uden navn.
C2-modul
SD-modul
D-modul
SC-modul
SS-modul
SOUND
+
+
_
VOL
R
SET UP
➢6
C1-modul
Panel (tynd, lodret linie)
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Udskiftning af moduler
Udskiftning af moduler
Udskiftning af kontrastskærm
Handlinger før demontering af PDP’en
Vent mindst 1 minut, efter at du har taget stikket ud af stikkontakten,
så de elektrolytiske kondensatorer kan aflades, før du demonterer PDP’en.
Tilslut ESD-måtten.
Når du har udskiftet modul(er) i PDP’en, skal du gennemgå testen og
justeringsproceduren som beskrevet i afsnittet “Test og justering efter udskiftning
af modul(er)” på side 3.6.
BEMÆRK
Indvendige ledninger i PDP’en.
Vær forsigtig, når du kobler ledningerne fra stikkene.
Udskiftning af moduler
Følg instruktionerne på side:
4.1 PDP i serviceposition
4.3 - 4.14 for udvalgte PCB’er
Udskiftning af kontrastskærm
Brug hvide handsker for at undgå at snavse kontrastskærmen til.
Brug kun mikrofiberkluden, del nr. 3375706, til at rengøre PDP’en.
Undgå enhver brug af rengøringsmidler på PDP’en.
Følg instruktionerne på side:
4.1 PDP i serviceposition
4.2 Fjern kontrastskærm og plasmaramme
Udskiftning af moduler 3.5
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Test, justering og konfiguration efter reparation
Konfigurer PDP til B&O menu.
Test og justering efter udskiftning af modul(er).
Advarsel
Der kan opstå burn-in på PDP’en, hvis der vises et still-billede i mere end 30
minutter.
Test og justering
Test og justering efter udskiftning af modul(er) skal udføres efter enhver reparation
af PDP’en.
Konfigurer PDP til B&O menu
D-modulet skal konfigureres, for at det kan fungere sammen med Bang &
Olufsens funktioner.
1. Se illustrationen vedrørende:
- Placering af knapper på plasmapanel og fjernbetjening uden navn.
- CAT Panel menu og CD mode.
2. Tænd for plasmapanelet.
Tryk på knappen mærket ”A”.
Plasmalysdioden lyser grønt.
3. Gå ind i Service mode
Tryk på FD og derefter på FE på fjernbetjeningen uden navn.
4. Adgang til CD mode i CAT Panel menu.
Brug piletasterne til at fremhæve CD mode, og vælg punktet ved at trykke på OK.
5. Kontrollér Address og Data i Memory data change.
Brug piletasterne til at finde den nødvendige Address i Memory data change.
Den første Address code indstilles ved hjælp af pil til højre og pil til venstre.
Den anden Address code indstilles ved hjælp af pil op og pil ned. Se ➢7.
6. Kontrollér Address og Data.
Address
Data
7. Ændring af Data i Memory data change.
Brug lydstyrkeknapperne (+/-) til at ændre Data-værdien.
Data for plasmapanel.
Address
Data
8. Gå ud af Service mode.
Gå ud af CD mode ved at trykke på knappen ”R”. Derefter vises CAT Panel menu
igen.
Gå ud af CAT Panel menu ved at trykke på knappen ”C”.
3.6 Test, justering og konfiguration efter reparation
00
10
8E
10
03
03
0D
03
03
03
0C
03
03
03
0B
03
00
40
AD
40
00
10
92
10
00
01
8F
01
13
FF
B8
FF
00
10
8E
10
03
03
0D
03
03
03
0C
03
03
03
0B
03
00
40
AD
40
00
10
92
10
00
01
8F
01
13
FF
B8
FF
ABO-CENTER v/HENRIKSENS ELEKTRONIK
