baracuda Ranger User manual

Owner’s Manual
Guide du propriétaire

This Ranger®was carefully inspected before shipment from our warehouse. Upon unpacking, if any part proves defective or missing, please notify Zodiac
Pool Systems, Inc. or Zodiac Pool Systems Canada, Inc. (“Zodiac”) immediately. Please refer to the information in this manual for complete instructions
on the installation and operation of your Ranger.
ZODIAC WARRANTS THIS RANGER POOL CLEANER: IN US/MEXICO IN CANADA
AGAINST ALL MANUFACTURING DEFECTS: ONE (1) YEAR TWO (2) YEARS
AGAINST WEAR AND TEAR: ONE (1) YEAR TWO (2) YEARS
ALL WARRANTIES ARE EFFECTIVE FROM THE DATE OF PURCHASE.
Should this product prove defective in workmanship, materials or wear during the applicable warranty period, the consumer’s sole and exclusive remedy
shall be such repair or replacement of the product as provided below.
THE LIMITED WARRANTY PROVIDED HEREIN IS THE SOLE AND EXCLUSIVE WRITTEN WARRANTY WITH RESPECT TO THE RANGER POOL
CLEANER. ALL IMPLIED WARRANTIES IMPOSED BY APPLICABLE LAW, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR
FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS LIMITED WARRANTY. SOME STATES DO NOT
ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.
THIS LIMITED WARRANTY EXCLUDES THE FOLLOWING:
1. Discoloration of the Ranger pool cleaner. This is caused by reaction to ultraviolet rays and the chemicals used in the pool water. Discoloration does
not affect the operating ability of the Ranger. Therefore, this Limited Warranty does not cover the replacement of discolored parts.
2. Damage to or malfunction of the unit resulting from excess chlorination or improper water chemistry balance.
3. Replacement of parts which fail or become defective as a result of improper installation, negligence, misuse, abuse or tampering by unauthorized
repair personnel.
4. Age, pool water imbalance, and improper installation can cause vinyl pool liners to become brittle or unduly wrinkled. Corrosion of the supporting
walls and/or irregularities in the pool base may also cause liner failure. The use of this product in such an environment is at the pool owner’s risk.
Therefore, the pool owner hereby releases the manufacturer from any and all claims for damage where these conditions exist.
5. The Ranger is designed for use in aboveground pools only. If unit is used in any other application, the pool owner hereby releases the manufacturer
from any and all claims. This misuse will void all warranty on the unit.
6. In no event shall Zodiac be liable in contract or in tort, or under any other legal theory, for lost profits or revenues, loss of use or similar economic loss,
or for indirect, special, incidental, consequential or similar damages, even if it has been advised of the possibility of such claim. Some jurisdictions do
not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
IMPORTANT WARRANTY NOTICES FOR VINYL LINER POOL OWNERS:
• Certain vinyl liner patterns are particularly susceptible to rapid surface wear or pattern removal caused by objects coming into contact with the vinyl
surface, including pool brushes, pool toys, floats, fountains, chlorine dispensers, and automatic pool cleaners.
• Some vinyl liner patterns can be seriously scratched or abraded simply by rubbing the surface with a pool brush. Ink from the pattern can also rub
off during the installation process or when it comes into contact with objects in the pool. Zodiac is not responsible for, and the Limited Warranty
does not cover, pattern removal, abrasion or marking on vinyl liners.
• Vinyl liners are subject to deterioration or damage due to age, the effect of chemicals, corrosion or failure of the supporting walls; as well as
improper installation, maintenance or cleaning of the supporting walls or base.
• Before installing the Ranger, examine the interior of your pool carefully. If your vinyl liner is brittle or has stones, wrinkles, roots or metal corro-
sion in contact with the underside of the liner, or has damage to the base material or supporting walls, do not install the Ranger before having a
qualified professional perform the necessary repairs.
Zodiac will not be responsible for liner damage caused by (1) a Ranger cleaner which is in disrepair, (2) pattern removal from a vinyl
liner, or (3) a Ranger cleaner used in a pool having an aged or deteriorated liner.
WARRANTY PROCEDURES
No claim under this Limited Warranty will be recognized unless the registration card, included in your box, is completed and returned within thirty (30)
days of the purchase date. Only the original purchaser may submit a claim under this Limited Warranty. Purchaser’s claims against Zodiac, shall
be limited to those claims which may be asserted under the Limited Warranty relating to any defect, malfunction or wear of the Ranger.
To obtain warranty replacements or repair, contact Zodiac for authorization. When submitting a claim, always supply serial number, evidence of pur-
chase date, retailer and a brief description of the problems/defects encountered. Zodiac reserves the right to repair or replace all defective or worn parts
covered by this Limited Warranty and return same to purchaser, freight collect.
Zodiac assumes no responsibility for any warranties or representations made by other individuals or businesses beyond the express terms contained in
this Limited Warranty. This warranty gives you specific legal rights, and you may also have other rights which vary from jurisdiction to jurisdiction.
For sale and use in the United States, Canada and Mexico only. This cleaner is not warranted or guaranteed outside of the United States, Canada or Mexico.
This pool cleaner is covered by one or more of the following Canadian and U.S. patents, and Canadian registered design:
U.S. patent nos. 4642833, 4742593, 5450645, 5418995 and 5315728. Canadian patent nos. 1254105, 1256262, 2134220 and 2181896.
Other Patents Pending.
Important Information
To ensure prompt warranty service, should it be required, please:
• Complete and return the Warranty Card.
• Record your purchase information.
• Attach a copy of your purchase receipt to this document.
Date of Purchase: ___________ Purchased From: __________________________________
Serial Number (Located on underside of cleaner) ___________________________________
If service is required, simply present your manual with the attached receipt at any Zodiac authorized warranty center.

Congratulations on the purchase of your new Ranger®automatic pool cleaner, and. Built with proven
Baracuda technology, the Ranger is designed and manufactured for easy installation, and years of
carefree operation. Before installing the cleaner, please take a few moments to become familiar with its
components and to review the items listed under Important Information below.
Important Information
Notice for Vinyl Liner Pools: Before installing your new Ranger, examine the interior of your pool carefully.
If the vinyl liner is brittle or has stones, wrinkles, roots or metal corrosion in contact with the underside
of the liner, or has damage to the base material or supporting walls, do not install the cleaner before
having a qualified professional perform the necessary repairs or liner replacement. Zodiac will not be
responsible for liner damage caused by a cleaner which is in disrepair, pattern removal from a vinyl
liner, or a cleaner used in a pool having an aged or deteriorated liner. Please see Limited Warranty.
• Clean the skimmer basket, pump basket and pool filter before installing the cleaner and on a
regular basis thereafter.
• Always disconnect the Ranger before cleaning or backwashing the pool filter. After cleaning, let
the filtration system run for at least five minutes before re-connecting the cleaner.
• Always remove the Ranger from the pool before chemical or shock treatments. Wait a minimum of
four hours after super chlorination before re-installing the cleaner.
For customer service or support:
Zodiac Pool Systems, Inc. Zodiac Pool Systems Canada, Inc.
2620 Commerce Way 2115 South Service Road West, Unit 3
Vista, CA 92081-8438 Oakville, ON, Canada L6L 5W2
1-800-822-7933 1-888-647-4004
www.baracuda.com www.zodiacpoolsystems.ca

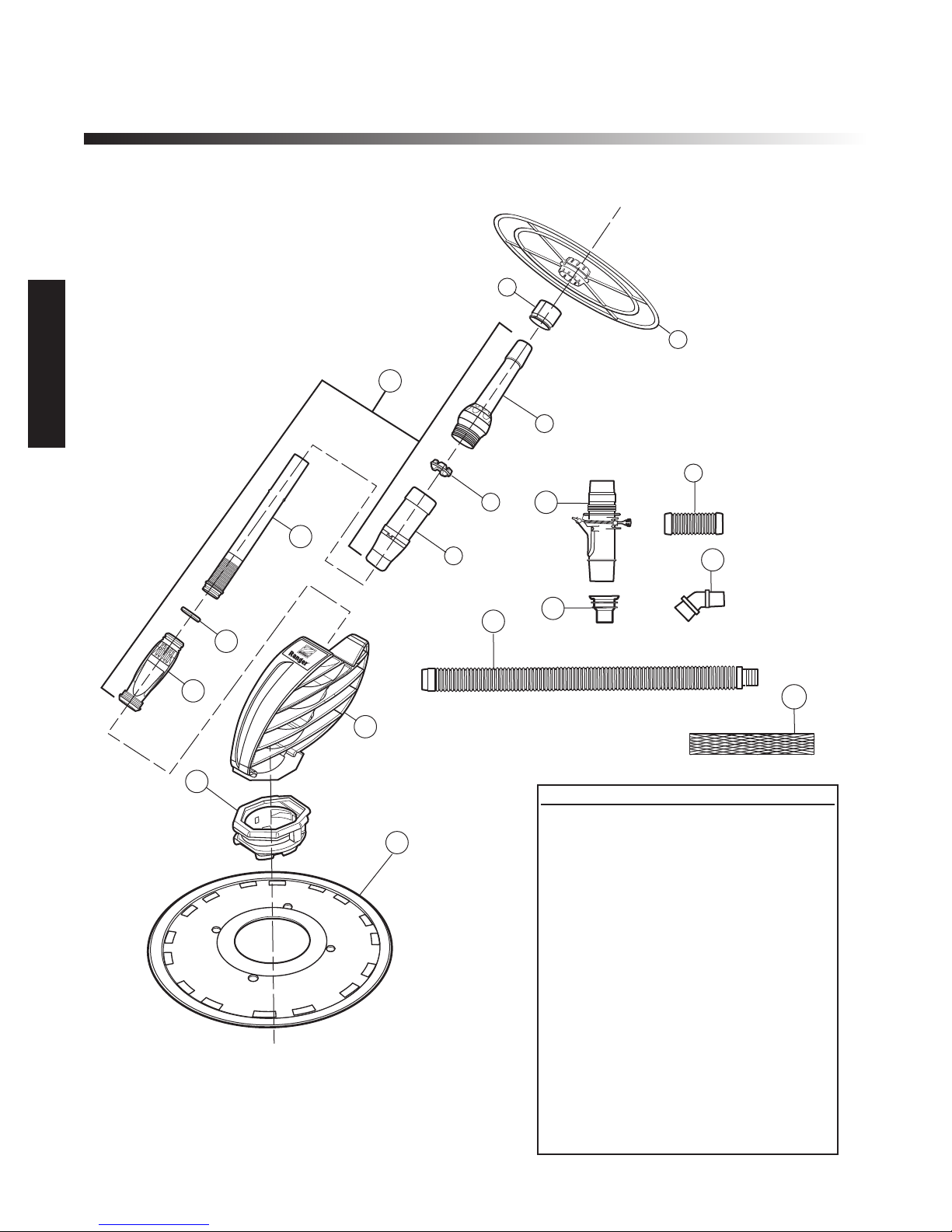

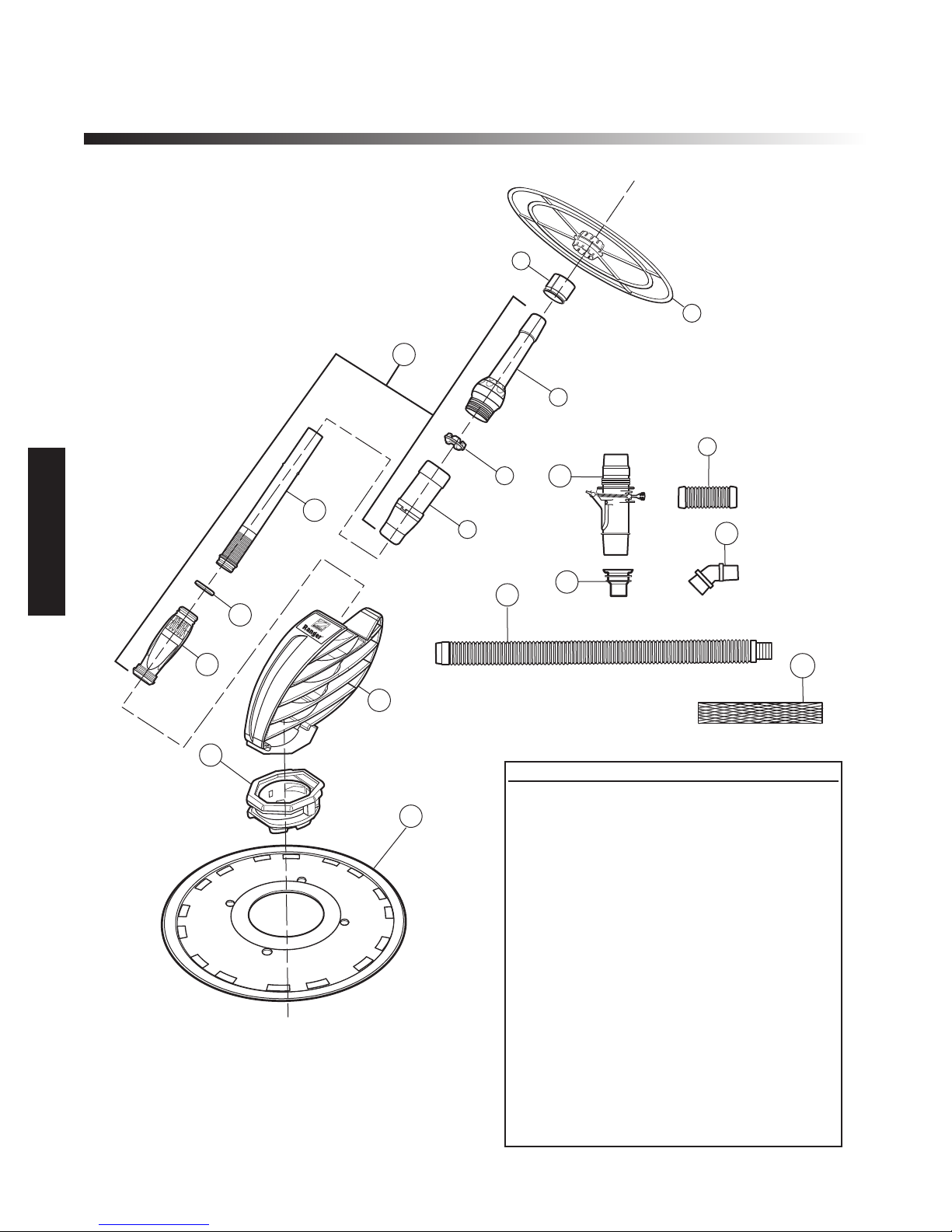

Introduction
English
3
FlowKeeper™Valve
Wheel
Deflector
Cleaner Body
Disc
Hose Section
Valve Cuff 45° Elbow
4-1/2” Hose
Connector
Deflector Adapter
Hose Protector
(Canada only)

Installation
Prepare the Pool
Inspect the interior of your pool. If the liner is brittle, has wrinkles, root or metal corrosion from the underside,
or damage to the supporting base or walls, do not install the cleaner until a qualified professional makes
any necessary repairs.
1. Manually vacuum the pool if excessive debris is present,
and make sure the pool filter and pump basket are clean.
2. Adjust the return lines to blow downward
to break up surface circulation and
ensure complete cleaning coverage.
• Loosen the fitting lock ring
• Redirect the eyeball downward
• Retighten the lock
If the return fitting cannot be adjusted,
the fitting must be replaced with Zodiac
return line diverter (part #W90153 for 1-1/2",
#W90155 for 2" or #W24100 for pools
without return fittings).
Assemble the Cleaner
Stretch the slotted disc over the foot pad with
the word “TOP” facing up. The disc should fit
securely in the groove and rotate freely
on the pad.
Slide the wheel deflector onto the extension
pipe and over the wheel adapter. The
deflector should rotate freely.
English
4
For corner or end installations, connect enough
hose to reach the farthest point of the pool and
then add one more section.
For center installations, connect enough hose to
reach the farthest point of the pool and then add
two more sections.
1 Hose
Section
Skimmer Skimmer
2 Hose
Sections

English
Connect the Cleaner
1. Submerge the cleaner and flood it
with water.
2. When bubbles stop coming from the
extension pipe, connect the hose to
the cleaner.
3. Turn on the filtration system and fill the
hose with water by placing the end in
front of a return inlet until it is flooded.
Turn off the pump.
Connect the Hose
The FlowKeeper Valve must be used on all
installations. The valve regulates flow to ensure
the pool pump and cleaner run properly. It is pre-
set at the factory to optimize the performance of the
cleaner, but offers three settings to adjust the flow.
The lower the setting number, the lower the flow.
To adjust, pull the handle and move setting up
or down. The red tab can be used to open the
valve and stop the cleaner.
Install the FlowKeeper Valve with the arrow
facing down towards the skimmer pipe.
Using the parts as indicated, connect the hose
to the skimmer. For Canadian installations, the
hose protector attaches to the hose section that
goes into the skimmer.
Be sure to keep the hose and cleaner completely
submerged to keep air out of the system.
Once the hose is connected, turn on the
pool pump and begin cleaning. Installation
is complete.
5
FlowKeeper
Adjustment
45 Elbow
4-1/2"
Connector
FlowKeeper
Valve
Valve
Cuff
Skimmer Installation
Hose Protector
(Canada only)

Cycling on and off with the pool filtration system, the Ranger moves randomly around the pool,
vacuuming and cleaning the pool floor as it goes. The cleaner is not designed to climb the pool walls.
As water flows through the cleaner, dirt and debris are pulled directly into the pool filtration system.
To maintain cleaner performance:
• Thoroughly clean the skimmer basket, pump basket and filter regularly. Always disconnect the
cleaner before backwashing. Run the filtration system for at least five minutes before re-connecting.
• Remove the cleaner from the pool before super chlorinating or adding pool chemicals. Wait at least
four hours before re-connecting the cleaner.
• Never coil the hose. Straighten a coiled hose with warm water or by laying it in the sun for a day.
A kinked or coiled hose will adversely effect the Ranger’s coverage of the pool.
• When not in the pool, keep the slotted disc flat to avoid warping.
• Periodically inspect cleaner parts for wear.
Clearing the Diaphragm
A quick access system allows easy access
to inspect and clear the diaphragm.
To remove:
1. Unscrew the cassette and pull it out
of the cleaner.
2. Holding the cassette, unscrew the diaphragm
chamber from the cassette
pipe; pull out the inner pipe and diaphragm.
3. Pull off the diaphragm.
Inspect it for debris or wear, and rinse it
thoroughly with water. Replace if necessary.
To install:
1. Verify that the retaining ring is on
the diaphragm.
2. Push diaphragm onto inner pipe.
3. Pull inner pipe and diaphragm through chamber
until diaphragm seats against the lip.
4. Reassemble cassette and reinstall it in cleaner.
Storage and Winterizing
Never coil the hose. Always store the cleaner out of direct sunlight. When storing for the winter, drain all
water from the cleaner. Remove all connectors and adapters from the skimmer. Store disc flat, and hose
sections disconnected, drained and straight.
Operation and Maintenance
English
6
Diaphragm
Inner Pipe
Retaining
Ring
Chamber
Diaphragm
Chamber
Cassette
Pipe

Troubleshooting
7
If you experience a problem with your Ranger, please follow the troubleshooting steps below to restore
performance. If further assistance is required, contact Zodiac Customer Service. Please have your serial
number and date of purchase available when you call.
Problem Solution
Cleaner does not move or moves slowly. Note: In water 60° F (16° C) or less, it may be necessary
to increase flow to compensate for the reduced flexibility
of the hose and diaphragm.
• Ensure FlowKeeper Valve is installed with arrow
pointing down towards skimmer pipe.
• Adjust FlowKeeper Valve to increase flow to cleaner.
• Clean baskets and filter.
• If pump has two speeds, make sure it is on high.
• Check diaphragm for damage or wear.
• If the pool has multiple skimmers, verify that the
skimmer not connected to the cleaner is closed.
• Check for air in system. If water level in pump basket
drops or you see excessive air bubbles in the pump
basket or coming from the return lines, there is air in the
system. Check hose connections, tighten all fittings at
pump and check gasket in pump basket for wear.
Cleaner patterns, does not cover entire pool. • Ensure return fittings are directed down. Add a
return diverter if necessary.
• Make sure hose is not kinked or coiled. Lay in sun to
straighten if necessary.
• Confirm proper hose length.
• Use flow from return jet to guide cleaner.
Cleaner gets stuck at steps. • Confirm proper hose length. Shorten if necessary.
• Use flow from return jet to guide cleaner.
Cleaner moves extremely fast or climbs walls. • Lower the FlowKeeper Valve setting to reduce
flow to the cleaner.
• Open a second skimmer if there is more than one.
English

Ranger Parts Diagram
TOP
TOP
3
5
4
1
2
6
7
8
15
16
17
9
12
11
13
10
14
English
8
No. Part Description Qty
1 W46155 Large 16” Wheel Deflector (US/Mexico) 1
W46055 12” Wheel Deflector (Canada) 1
2 W69742 Wheel Adapter 1
3 W69729 Ranger Cassette Pipe w/Handnut 1
4 W74000 Compression Ring 1
5 W81741 Ranger Diaphragm Chamber 1
6 W56525 Inner Extension Pipe 1
7 W81600 Diaphragm Retaining Ring 1
8 W81710 Aboveground Cassette Diaphragm 1
9 W69728 Ranger Cassette Complete 1
10 W69730 Ranger Frame Assembly 1
11 W72855 Ranger Footpad 1
12 W48131 Ranger Disc 1
13 W60050 Flowkeeper Valve 1
14 W33205 4 1/2” Hose Connector 1
15 W70264 Aboveground Valve Cuff 1
16 W70244 45˚ Elbow (US/Mexico) 1
W70244 45˚ Elbow (Canada) 2
17 W38205 Hose, 1 Meter, White (US/Mexico) 10
W38205 Hose, 1 Metre White (Canada) 11
18 W33800 Hose Protector (Canada only) 1
18

Introduction
Nous vous félicitons d’avoir acheté un nouvel appareil automatique de nettoyage Ranger®et nous
vous remercions d’avoir choisi Zodiac. Le Ranger utilise la technologie Baracuda, et a été conçu et
fabriqué pour être facilement installé et pour vous offrir des années de services sans souci d’entretien.
Avant d’installer l’appareil de nettoyage, veuillez prendre un moment pour vous familiariser avec ses
composants et pour vérifier la liste des pièces indiquée ci-dessous.
Informations importantes
Avis pour les piscines à garniture intérieure en vinyle : Avant d’installer votre nouvel appareil Ranger, veuillez
soigneusement vérifier l’intérieur de votre piscine. Si la garniture en vinyle apparaît friable, si des pierres, des
plis, des racines, ou des pièces métalliques corrodées se trouvent sous cette garniture, ou si l’assise ou les murs
de soutients sont endommagés, adressez-vous à un professionnel compétent afin qu’il fasse les réparations
nécessaires ou qu’il remplace la garniture avant l’installation de l’appareil de nettoyage. Zodiac n’assumera
aucune responsabilité pour tout dommage à la garniture causé par un appareil de nettoyage en mauvais
état, par le retrait d’une structure de garniture vinyle ou par l’utilisation de l’appareil de nettoyage dans
une piscine dont la garniture est usée ou abîmée. Veuillez consulter la garantie limitée.
• Nettoyez le panier de l’écumoire, le panier de la pompe et le filtre de la piscine avant d’installer
l’appareil de nettoyage, et ensuite entretenir régulièrement.
• Veuillez toujours débrancher le Ranger avant de nettoyer le filtre de la piscine à contre-courant.
Après tout nettoyage, faites marcher le système de filtration pendant au moins cinq minutes
avant de brancher à nouveau l’appareil de nettoyage.
• Veuillez toujours retirer le Ranger de la piscine avant de procéder à des traitements chimiques ou
de choc. Après une superchloration de l’eau, attendez au moins quatre heures avant de réinstaller
l’appareil de nettoyage.
Service clientèle et support : Zodiac Pool Systems, Inc. Zodiac Pool Systems Canada, Inc.
2620 Commerce Way 2115 South Service Road West, Unit 3
Vista, CA 92081-8438 Oakville, ON, Canada L6L 5W2
1-800-822-7933 1-888-647-4004
www.baracuda.com www.zodiacpoolsystems.ca 9
Soupape
FlowKeeper®
Roue déflectrice
Corps du
nettoyeur
Disque
Section de boyau
Manchon
universel de
soupape
Coude 45°
Raccord de
boyau 4,5 po.
Adapteur de
roue déflectrice
Gaine protectrice de boyau
(Canada uniquement)
Français

Installation
Préparation de la piscine
Inspectez l’intérieur de votre piscine. Si la garniture apparaît friable, si des plis, des racines, ou des
pièces métalliques corrodées se trouvent sous cette garniture, ou si l’assise ou les murs de soutients sont
endommagés, n’installez pas l’appareil de nettoyage avant qu’un professionnel compétent n’ait effectué
les réparations nécessaires.
1. Nettoyez manuellement la piscine avec un aspirateur si des débris sont présents en excès et vérifiez
que le filtre de la piscine et le panier de la pompe sont propres.
2. Orientez les jets de refoulement vers le fond de
la piscine pour interrompre la circulation à la
surface pour garantir que le nettoyeur couvre
la piscine au complet.
• Desserrez la bague de retenue
• Orientez la bille vers le bas
• Resserrez la bague de retenue
Si les jets de refoulement ne peuvent pas
êtres ajustés, les jets de refoulement doivent
être remplacés par un déflecteur de retour (pièce no. W90153 pour 1-1/2 po.,
no. W90155 pour 2 po. ou no. W24100 pour les piscines sans raccord de retour).
Montage de l’appareil de nettoyage
Étirez le disque à fente par dessus la coupelle en
vérifiant que le mot « TOP » est dirigé vers le haut.
Le disque doit s’insérer fermement dans la rainure
et tourner librement sur la coupelle.
Faites glisser la roue déflectrice sur le boyau de
rallonge et par-dessus l’adapteur de roue déflectrice.
La roue déflectrice doit tourner librement.
Français
Pour les installations en coin ou en bout de
piscine, branchez une longueur suffisante de
boyau pour atteindre le point le plus éloigné de la
piscine et ajoutez une section supplémentaire.
Pour les installations au centre de la piscine,
branchez une longueur suffisante de boyau pour
atteindre le point le plus éloigné de la piscine et
ajoutez deux sections supplémentaires.
1 Hose
Section
Skimmer Skimmer
2 Hose
Sections
Écumoire
Écumoire
Une section
de boyau
Deux sections
de boyau
10

Branchement de l’appareil de nettoyage
1. Submergez l’appareil ainsi que le boyau dans
l’eau de la piscine.
2. Lorsque les bulles cessent de s’échapper du
tuyau-rallonge, attachez le boyau à l’appareil.
3. Mettez en marche le système de filtration et remplis-
sez d’eau le boyau en positionnant l’extrémité devant
une entrée de retour jusqu’à ce que le boyau soit noyé.
Arrêtez la pompe de la piscine.
Branchement du boyau
La soupape FlowKeeper doit être utilisée sur
toutes les installations. La soupape régule le débit
d’eau pour assurer que la pompe de la piscine et
l’appareil de nettoyage fonctionnent correctement. Elle
est préréglée à l’usine pour optimiser la performance
de l’appareil mais trois réglages permettent d’ajuster
le débit. Plus le chiffre est petit, plus le débit est faible.
Pour ajuster le débit, tirez sur la poignée pour
augmenter ou diminuer le réglage. Vous pouvez
utiliser la languette rouge pour ouvrir la soupape
et arrêter l’appareil.
Installez la soupape FlowKeeper avec la flèche
tournée vers le bas en direction du conduit
de l’écumoire.
Utilisez les pièces comme indiqué pour brancher le
boyau sur l’écumoire. Pour les installations au Canada,
la gaine protectrice du boyau se connecte à la
section de boyau qui se branche sur l’écumoire.
Veillez à bien garder le boyau et l’appareil de
nettoyage complètement submergés pour éviter
toute entrée d’air dans le système.
Une fois le boyau branché, mettez en marche la
pompe de la piscine et commencez à nettoyer.
L’installation est terminée.
Français
11
FlowKeeper
Adjustment
Réglage de
la soupape
FlowKeeper
45 Elbow
4-1/2"
Connector
FlowKeeper
Valve
Valve
Cuff
Hose Protector
(Canada only)
Soupape
FlowKeeper
Manchon
universel de
soupape
Coude 45°
Raccord de boyau
4,5 po.
Gaine protectrice de boyau
(Canada uniquement)

Fonctionnement et entretien
Le Ranger travaille en même temps que les cycles du système de filtration de la piscine et se déplace au
hasard autour de la piscine en aspirant et en nettoyant le fond de la piscine au passage. Le système n’est
pas conçu pour grimper les parois de la piscine. Lorsque l’eau s’écoule à travers l’appareil de nettoyage, les
saletés et les débris sont entraînés directement dans le système de filtration de la piscine.
Pour maintenir la performance de l’appareil :
• Nettoyez régulièrement et en profondeur le panier de l’écumoire, le panier de la pompe et le filtre.
Il faut toujours débrancher l’appareil avant de laver à contre-courant. Faites tourner le système de
filtration pendant au moins cinq minutes avant de rebrancher l’appareil.
• Retirez l’appareil de nettoyage de la piscine avant un processus de superchloration ou d’ajouter des
produits chimiques dans la piscine. Attendez au moins quatre heures avant de rebrancher l’appareil.
• N’enroulez jamais le boyau. Un boyau courbé peut être redressé en le passant sous l’eau chaude
ou en le laissant exposé au soleil pendant une journée. Un boyau déformé ou courbé
compromettra la couverture de la piscine par le Ranger.
• Lorsqu’il n’est pas dans la piscine, maintenez le disque à fente à plat pour éviter qu’il ne se voile.
• Inspectez périodiquement le niveau d’usure des pièces de l’appareil.
Dégagement de l’obturateur
Un système d’accès rapide permet de dégager
et d’inspecter facilement l’obturateur.
Pour dégager l’obturateur :
1. Dévissez la cassette et retirez-la de l’appareil de
nettoyage.
2. Tout en tenant la cassette, dévissez la chambre de
l’obturateur du conduit de la cassette. Sortez le
tuyau-rallonge interne et l’obturateur.
3. Retirez l’obturateur.
Examinez-le pour toute trace de débris ou d’usure
et rincez-le soigneusement à l’eau. Remplacez
l’obturateur si nécessaire.
Installation :
1. Vérifiez que la bague de retenue est bien sur
l’obturateur.
2. Placez l’obturateur par-dessus le tuyau-rallonge interne.
3. Tirez le tuyau-rallonge interne et l’obturateur dans la chambre
jusqu’à ce que l’obturateur soit appuyé contre la languette.
4. Remontez la cassette et réinstallez-la dans l’appareil de nettoyage.
L’entreposage et entretien en hiver
N’enroulez jamais le boyau. Gardez l’appareil à l’abris du soleil direct. Pour l’entreposage durant l’hiver,
drainez tout l’eau de l’appareil et des boyaux. Retirez tous les connecteurs et adaptateurs de l’écumoire.
Entreposez le disque à plat et les sections de boyau débranchées et droites.
Français
12
Diaphragm
Chamber
Cassette
Pipe
Conduit de
cassette
Chambre le
l’obturateur
Chamber
Chambre
Diaphragm
Inner Pipe
Retaining
Ring
Tuyau-rallonge
interne
Obturateur
Bague de
retenue

Dépannage
En cas de problème avec votre Ranger, veuillez suivre les étapes de dépannage suivantes pour rétablir la
performance de l’appareil. Contactez le Service à la Clientèle de Zodiac pour toute assistance. Veuillez avoir
le numéro de série et la date d’achat de l’appareil disponsibles avant d’appeler.
Français
13
Problème Solution
L’appareil de nettoyage ne bouge pas ou Remarque : En cas de température de l’eau de 16° C
bouge lentement. (60° F) ou inférieure, il peut être nécessaire d’augmenter
le débit pour compenser la flexibilité réduite du boyau et
de l’obturateur.
• Vérifiez que la soupape FlowKeeper est installée avec
la flèche tournée vers le bas en direction du conduit
de l’écumoire.
• Réglez la soupape FlowKeeper pour augmenter le débit
de l’appareil.
• Nettoyez les paniers et le filtre.
• Si la pompe a deux vitesses, vérifiez qu’elle est réglée
sur la vitesse élevée.
• Vérifiez si l’obturateur est abîmé ou usé.
• Si la piscine possède plusieurs écumoires, vérifiez que
l’écumoire qui n’est pas branchée à l’appareil est
bien fermée.
• Vérifiez s’il y a de l’air dans le système. Si le niveau
d’eau dans le panier de la pompe baisse, ou que vous
voyez un excédent de bulles d’air dans le panier ou en
provenance des boyaux de retour, c’est qu’il y a de l’air
dans le système. Vérifiez les connexions du boyau,
resserrez tous les raccords à la pompe et vérifiez si les
joints dans le panier de la pompe sont usés.
L’appareil suit un certain schéma et ne • Vérifiez que les jets de refoulement sont dirigés vers le
couvre pas toute la piscine. bas. Ajoutez un déflecteur de retour, si nécessaire
• Vérifiez que le boyau n’est ni déformé ni coudé. Étendez
le boyau au soleil pour le redresser, si nécessaire.
• Vérifiez que le boyau est de la longueur correcte.
• Utilisez le débit provenant des jets de refoulement pour
guider l’appareil.
L’appareil de nettoyage reste fixé • Vérifiez que le boyau est de la longueur correcte.
par moments. Raccourcissez-le si nécessaire.
• Utilisez le débit provenant du jet de retour pour
guider l’appareil.
L’appareil de nettoyage bouge extrêmement • Abaissez le réglage de la soupape FlowKeeper pour
vite ou grimpe sur les murs. réduire le débit de l’appareil.
• Ouvrez une deuxième écumoire s’il y en existe.

Diagramme des pièces
Français
14
TOP
TOP
3
5
4
1
2
6
7
8
15
16
17
9
12
11
13
10
14
No. Pièce Description Qté
1 W46155 Grande roue déflectrice - 16 po. (USA/Mexique) 1
W46055 Roue déflectrice - 12 po. (Canada) 1
2 W69742 Adapteur de roue déflectrice 1
3 W69729 Conduit de cassette du Ranger
avec écrou manuel 1
4 W74000 Bague de compression 1
5 W81741 Chambre de l’obturateur du Ranger 1
6 W56525 Toyau-rallonge interne 1
7 W81600 Bague de retenue de l’obturateur 1
8 W81710 Obturateur 1
9 W69728 Cassette complète du Ranger 1
10 W69730 Ensemble armoire du Ranger 1
11 W72855 Bague d’appui du Ranger 1
12 W48131 Disque du Ranger 1
13 W60050 Soupape Flowkeeper 1
14 W33205 Raccord de boyau - 4,5 po. 1
15 W70264 Manchon universel de soupape 1
16 W70244 Coude 45° (USA/Mexique) 1
W70244 Coude 45° (Canada) 2
17 W38205 Boyau, 1 mètre, blanc (USA/Mexique) 10
W38205 Boyou, 1 mètre, blanc (Canada) 11
18 W33800 Gaine protectrice de boyau
(Canada uniquement) 1
18

Cet appareil Ranger® a été soigneusement vérifié avant l’expédition de notre dépôt. Lors du déballage, si vous constatez que des pièces manquent ou sont en mauvais état, veuillez
immédiatement en informer Zodiac Pool Systems, Inc. ou Zodiac Pool Systems Canada, Inc. (« Zodiac »). Prière de consulter ce Guide du propriétaire qui contient des directives
d’installation et d’opération détaillées et complètes pour votre Ranger.
ZODIAC GARANTIT CET APPAREIL DE NETTOYAGE RANGER POUR PISCINE : AUX USA ET AU MEXIQUE AU CANADA
CONTRE TOUS DÉFAUTS DE FABRICATION : POUR UN (1) AN POUR DEUX (2) ANS
CONTRE L’USURE NORMALE : POUR UN (1) AN POUR DEUX (2) ANS
TOUTES LES GARANTIES SONT EN VIGUEUR À PARTIR DE LA DATE D’ACHAT.
Si cet appareil s’avère défectueux quant à ses matériaux sa fabrication, ou son usure durant la période de garantie applicable, le consommateur aura pour unique recours la réparation
ou le remplacement de ce produit selon les termes énumérés ci-dessous.
LA GARANTIE LIMITÉE INDIQUÉE DANS CE DOCUMENT EST LA SEULE GARANTIE ÉCRITE SE RAPPORTANT À L’APPAREIL DE NETTOYAGE RANGER POUR PISCINE.
TOUTES GARANTIES IMPLICITES ÉTABLIES PAR LES LOIS EN VIGUEUR, Y COMPRIS LES GARANTIES IMPLICITES SE RAPPORTANT À LA QUALITÉ MARCHANDE OU DE
CONVENANCE À UN USAGE PARTICULIER, SONT LIMITÉES AUX PÉRIODES DE GARANTIE CITÉES DE CETTE GARANTIE LIMITÉE EXPRÈS. CERTAINES JURIDICTIONS
EXCLUENT LA PÉREMPTION DES DÉLAIS D’UNE GARANTIE IMPLICITE, DE SORTE QUE LES LIMITATIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE APPLICABLES.
LES DOMMAGES CITÉS CI-DESSOUS SONT EXCLUS DE CETTE GARANTIE LIMITÉE:
1. La décoloration de l’appareil de nettoyage Ranger pour piscine. Ceci peut être occasionné par les rayons ultraviolets et les produits chimiques utilisés dans l’eau de piscine. La
décoloration n’affecte pas le bon fonctionnement du Ranger. Donc, le remplacement des pièces décolorées n’est pas couvert par cette garantie limitée.
2. L’endommagement ou le mauvais fonctionnement de l’appareil suite à un excès de chlore ou un déséquilibre chimique de l’eau.
3. Le remplacement des pièces défaillantes ou défectueuses pour cause de mauvaise installation, de négligence, de mauvais usage, d’abus ou d’altération par un personnel non
autorisé.
4. Le vieillissement, un déséquilibre dans l’eau de la piscine ou une mauvaise installation peuvent contribuer à la friabilité ou au plissement anormal de la garniture de la piscine. La
corrosion des murs de soutènement ou des irrégularités du fond de la piscine peuvent aussi contribuer à la détérioration de la garniture en vinyle. L’utilisation de ce produit dans un
tel environnement se fait aux propres risque du propriétaire. Par conséquent, le propriétaire libère ainsi le fabricant de toute responsabilité et de toute réclamation lorsque de telles
conditions existent.
5. Le Ranger est conçu uniquement pour un usage dans des piscines au dessus du sol. Si l’appareil est utilisé dans une application, le propriétaire de la piscine libère le fabricant de
toute responsabilité et de toute réclamation. Un usage autre que celui recommandé pour cet appareil annulera toute garantie.
6. Zodiac ne sera, en aucun cas, tenu responsable de façon contractuelle, ni par responsabilité civile ni par tout autre concept légal, de la perte de profits ou de revenus, de la perte
d’utilisation ou d’une perte économique similaire, des dommages indirects, spéciaux, consécutifs, indirects ou similaires, même après avoir été avisé de la possibilité d’une telle
réclamation. Certaines juridictions ne permettent pas l’exclusion ou la limitation des dommages consécutifs ou indirects de sorte que ces limitations peuvent ne pas vous être applicables.
AVIS DE GARANTIE IMPORTANTS POUR LES PROPRIÉTAIRES DE PISCINE AVEC GARNITURE VINYLE
• Certains modèle de garniture vinyle sont particulièrement sensibles à une usure rapide de la surface ou à un retrait de structure dus à des objets entrant en contact avec la surface
vinyle. Parmi ceux-ci on trouve les brosses pour piscine, les jouets pour piscine, flotteurs, fontaines, distributeurs de chlore, et appareils automatique de nettoyage de piscine.
• Certains modèles de garniture vinyle peuvent être sérieusement rayés ou usés simplement en frottant la surface avec une brosse pour piscine. L’encre de la structure peut aussi se
détacher pendant le processus d’installation ou lorsqu’elle entre en contact avec des objets se trouvant dans la piscine. Zodiac n’est pas responsable pour, et la Garantie limitée
ne couvre pas, le retrait de structure, l’abrasion ou les traces sur les garnitures en vinyle.
• Les garnitures en vinyle sont soumises à la détérioration ou aux dommage dus au vieillissement, aux effets des produits chimiques, à la corrosion ou à la défaillance des murs de
soutènement, ainsi qu’à une installation, un entretien ou un nettoyage incorrects des murs de soutènement ou de l’assise.
• Avant d’installer votre appareil Ranger, veuillez examiner soigneusement l’intérieur de votre piscine. Si la garniture en vinyle apparaît friable, si des pierres, des plis, des racines, ou
des pièces métalliques corrodées se trouvent sous cette garniture, ou si l’assise ou les murs de soutènement sont endommagés, n’installez pas le Ranger avant qu’un professionnel
compétent n’ait effectué les réparations nécessaires..
Zodiac n’assumera aucune responsabilité pour tout dommage à la garniture causé par (1) un appareil de nettoyage Ranger en mauvais état, (2) par le retrait d’une
structure de garniture vinyle ou (3) par l’utilisation de l’appareil de nettoyage Ranger dans une piscine dont la garniture est usée ou abîmée.
PROCÉDURES DE GARANTIE
Aucune réclamation ne sera reconnue sous cette garantie limitée à moins que la fiche d’enregistrement se trouvant dans l’emballage n’ait été remplie et renvoyée dans les trente (30)
jours suivant la date d’achat. La personne ayant acheté ce produit au détail est la seule à pouvoir soumettre une réclamation sous cette garantie limitée. Toute réclamation
contre Zodiac sera limitée à une défectuosité, un mauvais fonctionnement ou une usure du Ranger conformément aux clauses de cette garantie limitée.
Pour que l’appareil soit remplacé ou réparé sous garantie, contactez Zodiac pour obtenir une autorisation. Lorsque vous soumettez une réclamation, assurez-vous de toujours inclure
le numéro de série de l’appareil, une preuve d’achat avec la date, le nom du détaillant et une brève description des problèmes ou des défauts constatés. Zodiac se réserve le droit de
réparer ou de remplacer toutes pièces défectueuses ou usagées couvertes par cette garantie limitée et de les renvoyer, frais de renvoi payables à la livraison.
Zodiac ne sera en aucun cas responsable de toute autre garantie ou représentation proposées par des tiers (individu ou société) au-delà des termes explicites de cette garantie limitée.
Cette garantie vous donne des droits légaux spécifiques et vous pouvez posséder d’autres droits qui peuvent varier de juridiction en juridiction.
Produit destiné à la vente et l’utilisation aux États-Unis, au Canada et au Mexique uniquement. Cet appareil de nettoyage pour piscine n’est pas garanti en dehors des États-Unis, du
Canada ou du Mexique.
Cet appareil de nettoyage pour piscines est protégé par un ou plusieurs des brevets canadiens ou américains énumérés ci-dessous ainsi que par la marque
déposée canadienne suivante :Numéros de brevets américains : 4642833, 4742593, 5450645, 5418995 et 5315728. Numéros de brevets canadiens : 1254105, 1256262, 2134220 et 2181896.
Autres brevets en instance.
Ranger - Garantie limitée
Ces démarches vous assureront un service rapide si vous devez faire appel à votre garantie.
• Remplissez et renvoyez la fiche d’enregistrement de la garantie.
• Inscrivez les renseignements relatifs à votre achat.
• Joignez une photocopie de votre facture à ce document.
Date d’achat : ___________ Fournisseur : _________________________________________
Numéro de série (situé en dessous de l’appareil) ____________________________________
Si une réparation ou un entretien sont nécessaires, vous n’aurez qu’à présenter votre Guide du propriétaire et votre
facture dans un centre autorisé Zodiac n’importe où dans le pays.

© 2009 Zodiac Pool Systems, Inc. All rights reserved. TL-2150 1/09
Zodiac Pool Systems, Inc.
2620 Commerce Way
Vista, CA 92081 USA • Tel: [phone]
Zodiac Pool Systems Canada, Inc.
2115 South Service Road West, Unit 3
Oakville, ON Canada L6L 5W2 • Tel: [phone]
®
