Bartscher Deltamat TF527 LPR User manual

COD.: 5300E_U
Ed. 00 - 01/2021
APPLICARE ETICHETTA
MATRICOLA
Инструкции по эксплуатации и
техническому обслуживанию
RU
111678
111679

Vi ringraziamo per aver acquistato un nostro apparecchio.
Le istruzioni per l’installazione e la manutenzione nonché il suo impiego, che troverete
nelle pagine che seguono, sono state preparate per assicurare una lunga vita e un
perfetto funzionamento del vostro apparecchio.
Seguite attentamente queste istruzioni.
Noi abbiamo ideato e costruito questo apparecchio secondo le ultime innovazioni
tecnologiche. Voi ora dovrete averne cura.
La vostra soddisfazione sarà la nostra migliore ricompensa.
LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DI INSTALLARE LA MACCHINA.
ATTENZIONE: L'INOSSERVANZA, ANCHE SE PARZIALE, DELLE NORME CITATE IN QUESTO
MANUALE FA DECADERE LA GARANZIA DEL PRODOTTO E SOLLEVA DA QUALSIASI
RESPONSABILITÀ IL PRODUTTORE.

IT
pag. 3
SOMMARIO Pagina
AVVERTENZE 5
1. DESCRIZIONE DELLA MACCHINA 7
1.1 Descrizione della macchina 7
1.2 Caratteristiche della macchina 9
1.3 Dati matricola 9
2. PANNELLO COMANDI E RELATIVA SIMBOLOGIA 10
2.1 Pulsanti 10
2.2 Display 10
3. FUNZIONAMENTO 11
3.1 Messa in funzione della macchina 11
3.1.1 Accensione 11
3.1.2 Avvio del ciclo di lavaggio 11
3.1.3 Spegnimento 12
3.2 Caricare stoviglie e posate 13
3.3 Impiego detergente 13
3.4 Impiego brillantante 14
3.5 Dispositivo pompa scarico 15
3.6 Dispositivo di rigenerazione (opzionale) 15
3.7 Risciacquo freddo supplementare (opzionale) 16
AVVERTENZE 17
4. ASPETTI ECOLOGICI 17
4.1 Raccomandazioni sull'uso ottimale di energia acqua e additivi 17
5. RISPETTO DELLE NORME DI IGIENE E H.A.C.C.P. 17
6. MANUTENZIONE 18
6.1 Manutenzione ordinaria 18
6.2 Manutenzione straordinaria 18
7. INSTALLAZIONE DELLA MACCHINA 19
7.1 Trasporto 19
7.1.1 Movimentazione del prodotto 19
7.1.2 Stoccaggio 19
7.2 Preparazione all'installazione 19
7.2.1 Caratteristica ambiente d'installazione 19
7.2.2 Impianto elettrico - Caratteristiche 19
7.2.3 Impianto idrico - Caratteristiche 20
7.2.4 Caratteristiche dell'acqua di alimentazione 20
7.2.5 Aspirazione vapori 20
ISTRUZIONI ORIGINALI

IT
pag. 4
7.3 Installazione 21
7.3.1 Posizionamento della macchina 21
7.3.2 Collegamento elettrico 21
7.3.3 Collegamento idrico 21
7.3.4 Messa in servizio 21
8. SEGNALAZIONI ED ALLARMI 22
8.1 Segnalazioni 22
8.2 Allarmi 22
9. ASPETTI AMBIENTALI 27
9.1 Imballo 27
9.2 Smaltimento 27
10. INCONVENIENTI CAUSE E RIMEDI DELLA MACCHINA 27
11. DICHIARAZIONE EU 29

IT
pag. 5
AVVERTENZE
È molto importante che questo libretto istruzioni venga conservato con la
macchina per consultazioni future. In caso di vendita o di trasferimento
della stessa ad altro utente, assicurarsi che il libretto accompagni sempre
la macchina per permettere al nuovo proprietario di informarsi sul funzionamento
e sui relativi avvertimenti.
Questo libretto deve essere letto attentamente prima dell’installazione e prima
dell’uso della macchina.
• L’adattamento agli impianti elettrici ed idraulici per l’installazione della macchina
devono essere eseguiti solo da operatori abilitati.
• All'utente è vietato qualsiasi intervento di riparazione e/o manutenzione. Rivolgersi in
ogni caso a personale qualificato e/o abilitato.
• Dopo aver tolto tensione solo personale qualificato può accedere al quadro comandi.
• L’assistenza a questa macchina deve essere effettuata da personale autorizzato.
N.B.: Utilizzare solo ricambi originali. In caso contrario decade sia la garanzia
del prodotto che la responsabilità del costruttore.
• Non utilizzare tubi di carico acqua vecchi, ma esclusivamente tubi di carico nuovi.
• Per le operazioni di pulizia attenersi esclusivamente a quanto previsto nel libretto (cap.
6).
• Questa macchina deve essere fatta funzionare solamente da persone adulte. Questa è
una macchina per uso professionale, deve essere utilizzata da personale abilitato, ed
installata e riparata esclusivamente da una assistenza tecnica qualificata. Il costruttore
declina ogni responsabilità per utilizzo, manutenzione o riparazione impropria.
• L'apparecchio può essere utilizzato da ragazzi adeguatamente istruiti di età non inferiore
ai 15 anni. Non può essere usata da persone con ridotte capacità fisiche, sensoriali o
mentali, o prive di esperienza o della necessaria conoscenza.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve
essere effettuata da bambini senza sorveglianza.
• Dopo l’uso a fine giornata e per qualsiasi tipo di manutenzione è obbligatorio
scollegare la macchina seguendo questa procedura:
Spegnere l'apparecchio agendo sul pannello comandi.
Svuotare la vasca.
Interrompere l'alimentazione elettrica tramite l'interruttore magnetotermico
onnipolare (interruttore generale a muro).
Chiudere i rubinetti di alimentazione idrica.
L'inosservanza di quanto sopra è negligenza grave di utilizzo e può generare
gravi danni a cose e persone, di cui il costruttore non sarà responsabile.
N.B.: Si declina ogni responsabilità per incidenti e danni a persone od a cose
derivanti dall'inosservanza delle norme sopraindicate.

IT
pag. 6

IT
pag. 7
1. DESCRIZIONE DELLA MACCHINA
1.1 Descrizione della macchina
Interruttore a muro:
Installazione a cura
dell'installatore
Dotazione standard macchine
cesto da 500x500 mm:
nr. 1 Cesto bicchieri
e
nr. 1 Cesto piatti 500x500 mm
Capacità:
12 piatti fondi
18 piatti piani
Ø massimo 340 mm
Dotazione standard macchine
cesto da 500x500 mm:
nr. 1 Inserto cucchiaini
Porta
Pannello comandi

IT
pag. 8
Dotazione standard macchine
cesto da 40:
A) nr. 2 Cesti quadrati
bicchieri 400x400 mm
oppure
B) nr. 2 Cesti tondi Ø 400 mm
nr. 1 Supporto per cesto tondo
Dotazione standard macchine
cesto da 400x400 mm:
nr. 1 Inserto cucchiaini
e
nr. 1 inserto piattini
Optional:
Depurazione
Dotazione A)
Dotazione B)
Optional:
Sensore mancanza
detersivo/brillantante
Optional:
Pompa Scarico
Optional:
Dosatore Detersivo

IT
pag. 9
La macchina, per funzionare, ha bisogno di 3 connessioni:
• Elettrica;
• Alimentazione idrica;
• Scarico.
Questa macchina è costituita da un lavaggio con detersivo e un risciacquo con immissione in boiler di brillantante.
La macchina è progettata solo ed esclusivamente per il lavaggio di piatti, bicchieri e stoviglie varie con residui di
tipo alimentare umano.
Ogni altro uso è da considerarsi improprio e vietato.
NON lavare oggetti contaminati da benzina, vernice, pezzi di acciaio o ferro, oggetti fragili o di materiale non resistente al
processo di lavaggio.
Non utilizzare prodotti chimici corrosivi acidi o alcalini e solventi o detersivi a base di cloro.
Non aprire la porta della macchina quando è in funzione.
La macchina è dotata di una sicurezza che in caso di apertura accidentale della porta, blocca immediatamente il funzionamento
evitando fuoriuscite d’acqua.
Spegnere sempre la macchina e svuotare la vasca prima di accedere al suo interno per pulizie o per qualsiasi altro motivo.
L'optional pompa di scarico mantiene il corretto livello dell'acqua in vasca durante il ciclo.
Per lo svuotamento totale della vasca a fine giornata vedi paragrafo 3.5 Dispositivo pompa scarico.
1.2 Caratteristiche della macchina
La macchina ha una rumorosità inferiore a 65 dB(A).
1.3 Dati matricola
A Alimentazione elettrica
B Potenza totale installata
C Pressione dinamica
D Grado protezione involucri
E Assorbimento totale corrente
S/N DW X xxxxxxx
ANNO
YEAR
ANNÉE
AÑO
JAHR
NUMERO DI SERIE
SERIAL NUMBER
NUMÉRO DI SÉRIE
NUMERO DI SERIE
SERIENNUMMER
N=2017 - 2018
O=2018 - 2019
P=2019 - 2020
Q=xxxx - xxxx
Model DW XXXX
FAMIGLIA PRODOTTO
FAMILY PRODUCT
FAMILLE DU PRODUIT
FAMILIA PRODUCTO
FAMILIE DES PRODUKTES
Model S/N
/QFGN%QFG
50 6[RG&9::::::
ZZ°%
ZZZkcal
ÄM2C
IPXX
/#&'+0+6#.; ;;;;
/QFGN(COKN[ &9::::
ZZZZ9
80*< ZZ#
RoHS
/#:
/#:
*1
&'5%4+26+10
AD
B
C
E
ModelS/N
/QFGN%QFG
506[RG
&9::::::
ZZ°%
ZZZkcal
ÄM2C
IPXX
/#&'+0+6#.;;;;;
/QFGN(COKN[&9::::
ZZZZ9
80*<ZZ#
RoHS
/#:
/#:
* 
1
&'5%4+26+10
Model S/N
/QFGN%QFG
50 6[RG&9::::::
ZZ°%
ZZZkcal
ÄM2C
IPXX
/#&'+0+6#.; ;;;;
/QFGN(COKN[ &9::::
ZZZZ9
80*< ZZ#
RoHS
/#:
/#:
*

1
&'5%4+26+10

IT
pag. 10
A) Pulsante START ciclo / selezione ciclo
B) Pulsante rigenerazione (optional)
C) Pulsante raffreddamento supplementare (optional)
D) Pulsante scarico (optional)
E) Pulsante accensione / Stand by
F) Display
2. PANNELLO COMANDI E RELATIVA SIMBOLOGIA
2.1 Pulsanti
F1) Barra di progressione
F2) Riempimento vasca
F3) Svuotamento vasca
F4) Stand by
F5) Riscaldamenti attivi
F6) Rigenerazione (optional)
F7) Raffreddamento supplementare (optional)
F8) Mancanza sale (optional)
F9) Allarme
F10) Mancanza detergente (optional)
F11) Non attivo
F12) Indicazione temperatura boiler
F13) Programma 4 attivo
F14) Programma 3 attivo
F15) Programma 2 attivo
F16) Programma 1 attivo
F17) Indicazione temperatura vasca
F18) Ciclo autopulizia attivo
F19) Mancanza brillantante (optional)
A
BF C D E
F17 F16 F12
6
F15
5
F14
4
F13
F2
F2
F3
F4
F5
F6
F7 F8 F9
F18
F19
F1
F11
F10
2.2 Display

IT
pag. 11
3. FUNZIONAMENTO
3.1 Messa in funzione della macchina
3.1.1 Accensione
• Inserire il tubo troppopieno nell’apposita sede all’interno della vasca. Controllare che tutti i filtri siano ben alloggiati nella
propria sede (vedi fig. 2). I filtri devono essere puliti ogni 30-40 cicli di lavaggio e ogni qualvolta si renda necessario.
Si raccomanda di non far funzionare la macchina senza filtri, in particolare quelli aspirazione pompa.
• Chiudere la porta della macchina.
• Aprire il rubinetto dell'acqua.
• Inserire interruttore generale a muro.
• La macchina si pone in STAND-BY. Nel display Gsono visualizzati: data (gg/mm a dx) e ora (hh/mm a sx)
• Tenere premuto il pulsante E.
• La messa in funzione della macchina è segnalata dal lampeggio del tasto Start A. Dopo alcuni secondi, inizia la fase di
riempimento vasca. Si accende l'indicatore F2 e la barra di progressione F1 (da sx verso dx).
Se le macchine sono fornite di Break Tank certificato WRAS oppure a monte è presente un osmosore, la fase di riempimento
della vasca è allungata.
• Automaticamente, dopo il riempimento, la macchina avvia la fase di riscaldamento. La fase è segnalata dal lampeggio del
tasto Start A (verde).Si accendono gli indicatori F17 e F12 che segnalano rispettivamente la temperatura di vasca e boiler.
Si accende la spia F5.
La macchina sarà pronta per lavare quando sia vasca che boiler avranno raggiunto le temperature impostate in base ai
settaggi. Si spegne la spia F5. Il tasto Start A smette di lampeggiare.
• Inserire l'apposito tubetto verde del dosatore di brillantante nell'apposito contenitore di brillantante liquido e verificare che
la quantità sia sufficiente per il fabbisogno giornaliero. Il tubetto trasparente (se presente) è da inserire nel contenitore per
il detergente.
fig. 1

IT
pag. 12
3.1.2 Avvio del ciclo di lavaggio
• Inserire il cesto con le stoviglie da lavare (vedi par. 3.2). I piatti devono essere inseriti nel cesto correttamente.
• Chiudere la porta.
• Per selezionare il ciclo di lavaggio (1, 2, 3, 4) tenere premuto il tasto Start A. Il display visualizza in sequenza i programmi
disponibili.
Rilasciare il tasto quando appare il programma appropriato.
Si accende la spia F5.
Programmi disponibili:
Avviare il ciclo premendo il tasto Start A (per max 1 sec). Il tasto Start A diventa azzurro (fisso). La barra di progressione
F1 indica il tempo trascorso dallo start del ciclo.
Se durante il ciclo prescelto la temperatura del boiler (indicatore F12) scende al di sotto del valore impostato la macchina
continua nel lavaggio finché la temperatura non viene riportata al set (termostop).
Codice
Programma Nome programma Durata totale (*)(#)
Temperatura lavaggio (°C)
(#)
Temperatura risciacquo (°C) (#)
Cesto 400 Cesto 500
1 Ciclo 1 60 55 70 70
2 Ciclo 2 90 55 70 85
3 Ciclo 3 120 55 85 85
4 Ciclo 4 180 55 85 85
3+ Ciclo 3 HYGIENE+ 180 70 --- 90
4+ Ciclo 4 HYGIENE+ 620 70 --- 90
(*): tempo da intendersi senza l’intervento del termostop
(#): I cicli (1, 2, 3, 4) sono personalizzabili dal tecnico, in fase d’installazione, in base alle esigenze dell’utente, esclusi i
cicli versione HYGIENE+ (3+, 4+).
(+): Questi cicli sono disponibili solo sulla versione HYGIENE+ - Cesto 500 che viene fatta su richiesta.

IT
pag. 13
• La macchina è pronta per un nuovo lavaggio.
N.B.: Si consiglia di sostituire l'acqua della vasca, mediante nuovo riempimento, almeno ogni 30 lavaggi oppure due volte
al giorno. Una spia lampeggiante segnalerà quando è il momento di effettuare questa operazione (vedi Warning).
N.B.: La macchina non accetta altri cicli fino a che non viene aperta la porta o premuto per due secondi il tasto Start A.
3.1.3 Spegnimento
• Premere il tasto E. La macchina si pone in stand-by (spia F4 rossa accesa).
• Svuotare la vasca. Togliere il troppopieno. Se la macchina è equipaggiata con l'optional pompa scarico, svuotare la vasca
seguendo quando descritto nel par. 3.5.
• A fine giornata eseguire la pulizia della macchina (vedi capitolo 6 Manutenzione).
• Chiudere l'alimentazione idrica della macchina.
• Togliere tensione agendo sull’interruttore generale a muro.
3.2 Caricare stoviglie e posate
Prima di inserire le stoviglie nella macchina, eseguire un accurato sbarazzo dei residui di cibo.
Non è necessario risciacquare le stoviglie sotto l'acqua prima di caricarle.
ATTENZIONE: Non lavare oggetti contaminati da benzina, vernice, pezzi di acciaio o ferro, cenere,
sabbia, cera, grasso lubrificante. Queste sostanze danneggiano la macchina. Non lavare oggetti
fragili o di materiale non resistente al processo di lavaggio.
Osservare i seguenti accorgimenti:
• Stoviglie e posate non devono essere infilate le une dentro le altre, coprendosi.
• Sistemare le stoviglie in modo che tutte le superfici possano essere raggiunte dall'acqua;
diversamente le stoviglie non possono essere lavate.
• Assicurarsi che tutte le stoviglie siano in posizione stabile e che i contenitori cavi (tazze, bicchieri,
scodelle, ecc.) non si capovolgano.
• Disporre nel cesto tutti i contenitori cavi, come tazze, bicchieri, etc, con l'apertura rivolta verso il
basso.
• Sistemare in posizione inclinata le stoviglie con incavi profondi, in modo che l'acqua possa defluire.
• Assicurarsi che le stoviglie più piccole non cadano dai cesti.
• Controllare che le giranti di lavaggio ruotino liberamente e non siano bloccate da stoviglie troppo
alte o troppo sporgenti. Eseguire eventualmente una rotazione manuale delle giranti per controllare.
Determinati alimenti, quali ad esempio carote, pomodori, ketchup, possono contenere delle sostanze naturali coloranti che,
in grande quantità, possono alterare il colore delle stoviglie e delle parti in plastica.
L'eventuale alterazione del colore non significa che la plastica non sia termoresistente.
Stoviglie non adatte al lavaggio in lavastoviglie
Non sono adatti al lavaggio in lavastoviglie:
• Stoviglie e posate in legno o con parti in legno; il legno alle alte temperature si deforma e perde le proprie caratteristiche.
Inoltre le colle utilizzate non sono adatte al trattamento in lavastoviglie; una delle conseguenze potrebbe essere il
distaccamento dei manici.
• Pezzi di artigianato, vasi di valore oppure bicchieri decorati.
• Stoviglie in plastica non termoresistente.
• Oggetti in rame, ottone, peltro o alluminio possono decolorarsi o diventare opachi.

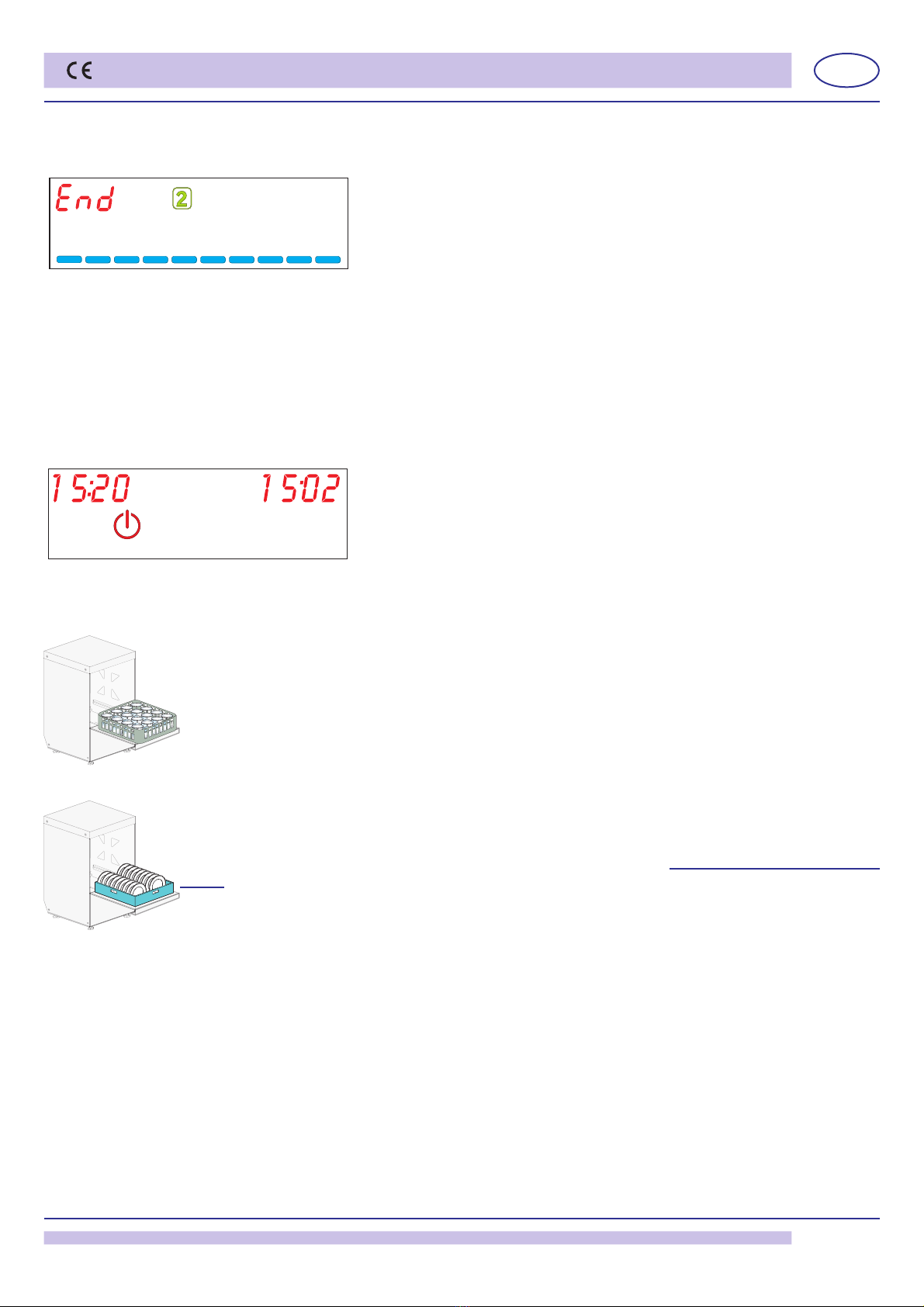

• Alla fine del ciclo il pulsante Start A lampeggia alternativamente di colore azzurro/verde. Sul dispaly viene visualizzato il
messsaggio END e la barra di progressione F1 è completata.

IT
pag. 14
• Le decorazioni su vetro, dopo un certo numero di lavaggi, possono perdere lucentezza.
• Bicchieri delicati oppure oggetti di cristallo, se lavati spesso, possono diventare opachi.
Si consiglia di acquistare solamente stoviglie e posate dichiarate idonee al lavaggio in lavastoviglie.
Dopo numerosi lavaggi, i bicchieri possono diventare opachi.
È obbligatorio ripetere il ciclo di lavaggio se a fine ciclo le stoviglie non risultassero pulite o se presentassero
residui di lavaggio (bicchieri, tazze, scodelle, etc. con liquido all’interno).
3.3 Impiego detergente (optional)
Su ordinazione la macchina può essere provvista del dosatore elettrico di detersivo (sempre raccomandabile). La macchina
provvede da sola all’aspirazione del prodotto.
Il detergente deve essere assolutamente di tipo NON SCHIUMOGENO e adatto per macchine lavabicchieri e macchine
industriali. È raccomandato l’impiego di detersivi liquidi di buona qualità.
Il suo dosaggio viene consigliato dai produttori stessi in funzione della durezza dell'acqua.
Un corretto dosaggio del detergente è fondamentale per un lavaggio efficace.
La mancanza di detergente nella tanica verrà segnalata dal lampeggio della spia F10 nel display (se presente l'optional
"Sensore mancanza prodotto").
3.4 Impiego brillantante
La macchina è dotata di serie di un dosatore di brillantante. La macchina provvede da sola all’aspirazione del prodotto.
Il brillantante deve essere adatto per macchine lavabicchieri e macchine industriali. È consigliato affidarsi a rivenditori
specializzati nel settore.
La mancanza di brillantante nella tanica verrà segnalata dal lampeggio della spia F19 nel display (se presente l'optional
"Sensore mancanza prodotto").
3.5 Dispositivo pompa scarico (optional)
Il ciclo pompa scarico funziona in modo automatico ed autonomo.
A fine giornata per scarico totale vasca:
Estrarre il troppopieno.
Chiudere la porta. Premere il tasto D; la spia F3 scarico vasca e la barra di progressione si accendono per il tempo impostato
da programma.
A scarico avvenuto la macchina si pone in stand-by.
Questa operazione può essere effettuata anche con macchina in stand-by. Una volta terminata, la macchina tornerà allo
stato iniziale.
Se compare un allarme, vedi cap. 8.
N.B.: Durante la fase di scarico non è permesso accendere la macchina.
IMPORTANTE: Spegnere sempre l'interruttore generale a muro e chiudere il rubinetto acqua di alimentazione a fine
utilizzo della macchina.

IT
pag. 15
3.6 Dispositivo di rigenerazione (optional)
Se la macchina è dotata dell'optional addolcitore, questo sarà completamente automatico.
Quando si rende necessario, esegue un mini-ciclo della durate di 120" (con macchina accesa). In questa fase nel display
si accende la spia F6 (fissa).
Se necessario il ciclo può partire anche nella fase di carico della vasca. Se interviene durante il ciclo di lavaggio, questo
viene allungato.
La scheda è programmata per richiamare periodicamente una rigenerazione totale manuale della durata di circa 20 min (in
base alla durezza dell'acqua impostata). Questa può essere eseguita anche a discrezione dell'utente qualora non ritenga il
risultato del risciacquo soddisfacente. La spia F6 lampeggia.
IMPORTANTE: Prima di avviare un ciclo di rigenerazione, verificare la presenza di sale nell'apposito contenitore.
Quando sul dispaly lampeggia la spia F8 significa che è finito il sale nel contenitore posto nella vasca (solo su macchine
con optional rigenerazione).
Per aggiungere sale, aprire la porta della macchina e svitare il tappo del contenitore posto sulla vasca.
Utilizzare sale specifico per rigenerazione con grana grossa (sale grosso: 0,500kg - grani da 1-4 mm), prestando particolare
attenzione a non disperderlo sul fondo della vasca. Una forte concentrazione di sale comprometterebbe il corretto
funzionamento della macchina e causerebbe corrosione dell’acciaio. Completato il riempimento, avvitare saldamente il tappo.
Per avviare il ciclo di rigenerazione è necessario spegnere la macchina con il tasto E.
Si accende il led F4.
Svuotare la vasca. Togliere il troppopieno. Se la macchina è equipaggiata con l'optional pompa scarico, svuotare la vasca
seguendo quando descritto nel par. 3.5.
Premere il tasto B. La spia F6 si accende. La macchina procederà con le varie fasi.
Il ciclo è concluso quando si spegne la spia F6 dopo circa 20 min.
La macchina ritorna in stand by (spia F4 accesa).
N.B.: I tempi della rigenerazione verranno congelati solo se viene aperta la porta.
L'optional rigenerazione non è consentito nelle seguenti condizioni:
• Durante la programmazione.
• Durante il ciclo di lavaggio.
• Durante lo scarico manuale.
• Se la vasca è piena; in questo caso compare il messaggio scorrevole drAIn tAnk per circa 4 secondi.
• Se la macchina è accesa.
Con durezza superiori a 35°f si consiglia l'installazione di un addolcitore esterno

IT
pag. 16
3.7 Risciacquo freddo supplementare (optional)
Questa funzione è selezionabile solo se la macchina è equipaggiata con l'optional Risciacquo freddo supplementare.
Macchina accesa. Premere il tasto C.
Dopo il risciacquo a caldo di fine ciclo, parte un risciacquo supplementare con acqua di rete di alcuni secondi.
Durante il ciclo di lavaggio o durante lo scarico manuale non è possibile cambiare il tipo di risciacquo scelto.
La selezione di raffreddamento supplementare viene visualizzata con l’accensione della spia F7 del display.
N.B.: la selezione del raffreddamento supplementare non viene memorizzata. Deve essere impostata ogni volta che viene
spenta e quindi riaccesa la macchina (se richiesta tale funzione).
AVVERTENZE:
• Accompagnare la porta in apertura ed in chiusura.
• Non appoggiare materiali vari sopra la macchina.
• La macchina ha un grado di protezione contro gli spruzzi accidentali di acqua IP (vedi etichetta dati matricola sulla
macchina), essa non è protetta contro i getti d'acqua in pressione; si raccomanda quindi di non utilizzare sistemi di
pulizia a pressione.
• Non immergere le mani nude nell'acqua contenente il detersivo. Se ciò accadesse lavarle subito abbondantemente
con acqua e verificate le istruzioni di emergenza del fabbricante del detersivo.
• Per l'uso di questo apparecchio bisogna rispettare l'osservanza di alcune regole importanti:
1) Non toccare mai l'apparecchio con mani o piedi umidi;
2) Non usare mai l’apparecchio a piedi nudi;
3) Non installare l'apparecchio in ambienti esposti a getti d'acqua.
• Dopo l’uso a fine giornata e per qualsiasi tipo di manutenzione è obbligatorio scollegare la macchina dalla
rete di alimentazione elettrica, agendo sia sull’interruttore di servizio che sull'interruttore generale a muro,
che deve essere installato dall'installatore. Chiudere il rubinetto dell'acqua di alimentazione.
• Non ostruire le griglie di aspirazione o di dissipazione.
• Non utilizzare acqua per l'estinzione di incendi sulle parti elettriche.
ATTENZIONE: LA PULIZIA INTERNA DELLA MACCHINA VA ESEGUITA SOLO DOPO CHE SONO TRASCORSI
ALMENO 10 MINUTI DALLO SPEGNIMENTO DELLA STESSA.
ATTENZIONE: È VIETATO INSERIRE LE MANI E/O TOCCARE LE PARTI PRESENTI NEL FONDO VASCA DURANTE
E/O ALLA FINE DEL CICLO DI LAVAGGIO.
3.8 Sonda temperatura acqua in ingresso (optional)
Questo optional, se installato, permette di visualizzare la temperatura in ingresso alla macchina dalla rete idrica.
È possibile visualizzare la temperatura premendo contemporaneamente, con macchina pronta, i tasti Ae C.

IT
pag. 17
4. ASPETTI ECOLOGICI
4.1 Raccomandazioni sull'uso ottimale di energia acqua e additivi
Dosaggio del sale: Il sale viene iniettato nelle resine ad ogni ciclo di rigenerazione in quantità prefissata dal
costruttore. È importante effettuare la rigenerazione al numero di cicli consigliato nel paragrafo 3.6 Dispositivo di
rigenerazione onde evitare sprechi di sale o intasamenti da calcare.
Utilizzare, se possibile, la macchina a pieno carico: Si eviterà così uno spreco di detergente, brillantante, consumi idrici
ed elettrici.
Detergenti e brillantanti: Utilizzare detergenti e brillantanti con la più alta biodegradabilità per un maggiore rispetto ambientale.
Far verificare la corretta dosatura in funzione della durezza dell'acqua almeno una volta all'anno. Un eccesso di prodotto
inquina fiumi e mari, una dose insufficiente pregiudica il lavaggio e/o l'igiene delle stoviglie.
Temperature vasca e boiler: Le temperature della vasca e del boiler sono impostate dal fabbricante in modo da ottenere i
migliori risultati di lavaggio con la maggior parte dei detergenti in commercio. Questi possono essere reimpostati dall'installatore
in funzione del Vostro detergente.
Sbarazzo: Eseguire un accurato sbarazzo utilizzando con moderazione acqua a temperatura ambiente per facilitare la
rimozione dei grassi animali. Per effettuare la rimozione dei materiali incrostati si consiglia l'ammollo in acqua calda.
Note: Effettuare il lavaggio degli oggetti appena possibile per evitare che i depositi possano essiccarsi e compromettere
l'efficacia del lavaggio.
Per un efficiente lavaggio si consiglia di effettuare regolarmente una pulizia e una manutenzione della macchina (vedi cap. 6).
Il non rispetto sia dei punti sopra indicati sia di tutte le informazioni descritte all'interno del presente manuale
potrebbero determinare uno spreco di energia, acqua e detergente con un conseguente aumento dei costi di impiego
e/o una riduzione delle prestazioni.
5. RISPETTO DELLE NORME DI IGIENE E H.A.C.C.P.
• La macchina in prima accensione non permette di iniziare la fase di lavaggio se non sono raggiunte le temperature impostate.
In fase di lavoro la macchina non esegue il risciacquo fin tanto che non sono raggiunte la temperatura impostata nel boiler.
• Effettuare un accurato sbarazzo delle stoviglie per non intasare filtri, ugelli e tubazioni.
• Scaricare la vasca lavaggio e pulire i filtri almeno 2 volte al giorno.
• Verificare che il dosaggio del detersivo e del brillantante sia corretto (come consigliato dal fornitore del prodotto). Al
mattino prima di iniziare ad usare la macchina, controllare che la quantità di prodotto nelle taniche sia sufficiente per il
fabbisogno giornaliero.
• Pulire sempre il piano di appoggio delle stoviglie.
• Estrarre il cesto dalla macchina con mani o guanti puliti per non contaminare le stoviglie.
• Non asciugare o lucidare le stoviglie con panni, spazzole, strofinacci non sterili.

IT
pag. 18
6. MANUTENZIONE
6.1 Manutenzione ordinaria
ATTENZIONE: La macchina non è protetta contro i getti d’acqua in pressione, quindi NON utilizzare
questi sistemi di pulizia contro la carrozzeria.
Si consiglia inoltre di rivolgersi al vostro rivenditore di prodotti per la pulizia al fine di avere dettagliate
indicazioni su metodi e prodotti per una periodica sanitizzazione della macchina.
Non utilizzare, per la pulizia, varechina o detersivi a base di cloro.
Il perfetto funzionamento della macchina è subordinato ad una accurata pulizia che si renderà necessaria almeno una volta
al giorno procedendo nel seguente modo:
• Mettere la macchina in STAND-BY con il pulsante di accensione E(vedi capitolo 2).
• Togliere i filtri di superficie e pulirli sotto l'acqua corrente. Scaricare l'acqua nella vasca (vedi par. 3.1.3).
• Estrarre il filtro pompa e pulirlo con una spazzola sotto l'acqua corrente (vedi fig. 5).
• Estrarre le giranti agendo sulle viti di fissaggio e pulire accuratamente le asole di lavaggio e risciacquo sotto acqua
corrente (vedi fig. 5).
fig. 5
• Rimontare tutti i particolari e risistemare le giranti nelle proprie sedi fissandole con la relativa vite di fissaggio. Prestare
la massima attenzione affinché gli ugelli (aperti e/o chiusi) siano rimontati nella stessa posizione e i bracci abbiano la
giusta inclinazione assiale.
• Pulire con molta cura la vasca con prodotti specifici.
• A fine giornata si consiglia di lasciare la porta della macchina aperta.
• Chiudere il rubinetto dell'acqua.
• Spegnere la macchina con l'interruttore generale a muro.
Ciclo automatico di pulizia/risciacquo macchina: raccomandabile ad ogni fine giornata.
Con macchina in STAND-BY (senza filtro, senza troppopieno e con porta chiusa) premere il tasto Start A; partirà un ciclo
di autopulizia automatico di un minuto, al termine del quale la macchina rimarrà in STAND-BY.
• Chiudere il rubinetto dell'acqua.
• Spegnere la macchina con l'interruttore generale a muro.

IT
pag. 19
6.2 Manutenzione straordinaria
Una o due volte l'anno far visionare la macchina da un tecnico qualificato per:
1 Pulire il filtro dell'elettrovalvola.
2 Togliere le incrostazioni dalle resistenze.
3 Controllare lo stato di tenuta delle guarnizioni.
4 Verificare l'integrità e l'usura dei componenti. Sostituire subito il componente, con un ricambio originale, se appare usurato
o ossidato.
5 Controllare la funzionalità dei dosatori.
6 Controllare il dispositivo di sicurezza porta.
7 Serrare i morsetti dei collegamenti elettrici.
Ogni 3 - 4 anni di funzionamento della macchina, verificare lo stato di serraggio ed efficienza dei contatti elettrici
soprattutto nelle bobine dei teleruttori e all’interno dei relè.
Aumentare la frequenza di questo intervento se la macchina è sottoposta ad uso particolarmente intensivo o
continuativo.

IT
pag. 20
7. INSTALLAZIONE DELLA MACCHINA
7.1 Trasporto
7.1.1 Movimentazione del prodotto
La movimentazione delle macchine deve avvenire rigorosamente come
indicato nella fig. 6 relativamente ai punti di presa indicati per sollevamento
a mezzo carrello elevatore.
Assicurare la macchina in modo tale che durante il trasporto non ci siano
movimenti accidentali della stessa.
N.B.: Non è previsto l'imbragamento a mezzo corde.
Dopo avere tolto l'imballo, verificare che l'apparecchio non sia stato
danneggiato dal trasporto. In caso contrario segnalare al rivenditore
l'anomalia. Nel caso pregiudichi la sicurezza, non installare l'apparecchio.
Verificare il corretto serraggio delle fascette, della bulloneria, della viteria, e dei morsetti che potrebbero essersi
allentati durante il trasporto, per evitare la fuoriuscita di acqua o altri problemi durante il funzionamento della
macchina.
Per lo smaltimento del materiale di imballaggio, vedere capitolo 9 ASPETTI AMBIENTALI.
7.1.2 Stoccaggio
Temperatura di stoccaggio: min. +4°C - max +50°C - umidità <90%
Le parti immagazzinate dovrebbero essere periodicamente verificate per individuare eventuali deterioramenti.
Non appoggiare materiale sopra la macchina imballata.
7.2 Preparazione all'installazione
Questa è una linea guida per la procedura d'installazione.
L'installazione deve essere fatta da un installatore qualificato.
7.2.1 Caratteristica ambiente d'installazione
L'ambiente d'installazione deve essere un locale chiuso con una temperatura interna garantita tra 5 e 35°C.
La macchina è dotata di sonde per la gestione delle temperature. Per garantire un funzionamento corretto è necessario che
queste sonde non lavorino con temperatura ambiente inferiore a 5°C.
Per questo motivo è fondamentale che, prima dell'accensione, la macchina raggiunga la temperatura ambiente.
7.2.2 Impianto elettrico - Caratteristiche
Il collegamento elettrico deve essere eseguito secondo le norme tecniche in vigore nel Paese di installazione.
Assicurarsi che il voltaggio di linea sia lo stesso di quello scritto sull’apposita targhetta della macchina e che l'impianto
supporti la potenza e la corrente della macchina, dati che sono riportati nella targhetta della macchina stessa.
fig. 6
ATTENZIONE: verificare con estrema cura che la connessione di “messa a terra” della macchina sia ben
dimensionata e pienamente efficiente, e che non vi siano collegate troppe altre utenze. Una “messa a terra”
insufficiente o mal collegata può provocare effetti di corrosione e/o di “vaiolatura” delle lamiere in acciaio inox,
arrivando a perforarla.
È necessario applicare un idoneo interruttore onnipolare magnetotermico, dimensionato secondo
l’assorbimento che assicuri la disconnessione completa dalla rete, nelle condizioni di categoria di
sovratensione III.
Questo interruttore dovrà essere incorporato nella rete di alimentazione, dedicato esclusivamente a
questa utenza ed installato nelle immediate vicinanze.
Spegnere la macchina sempre e tassativamente con questo interruttore: solo questo interruttore dà
garanzia di isolamento totale dalla rete elettrica.
Assicurarsi che gli impianti elettrici siano dotati di un'efficiente messa a terra.
