BAS BAS-1155 SPRINT-5 Series Instruction manual

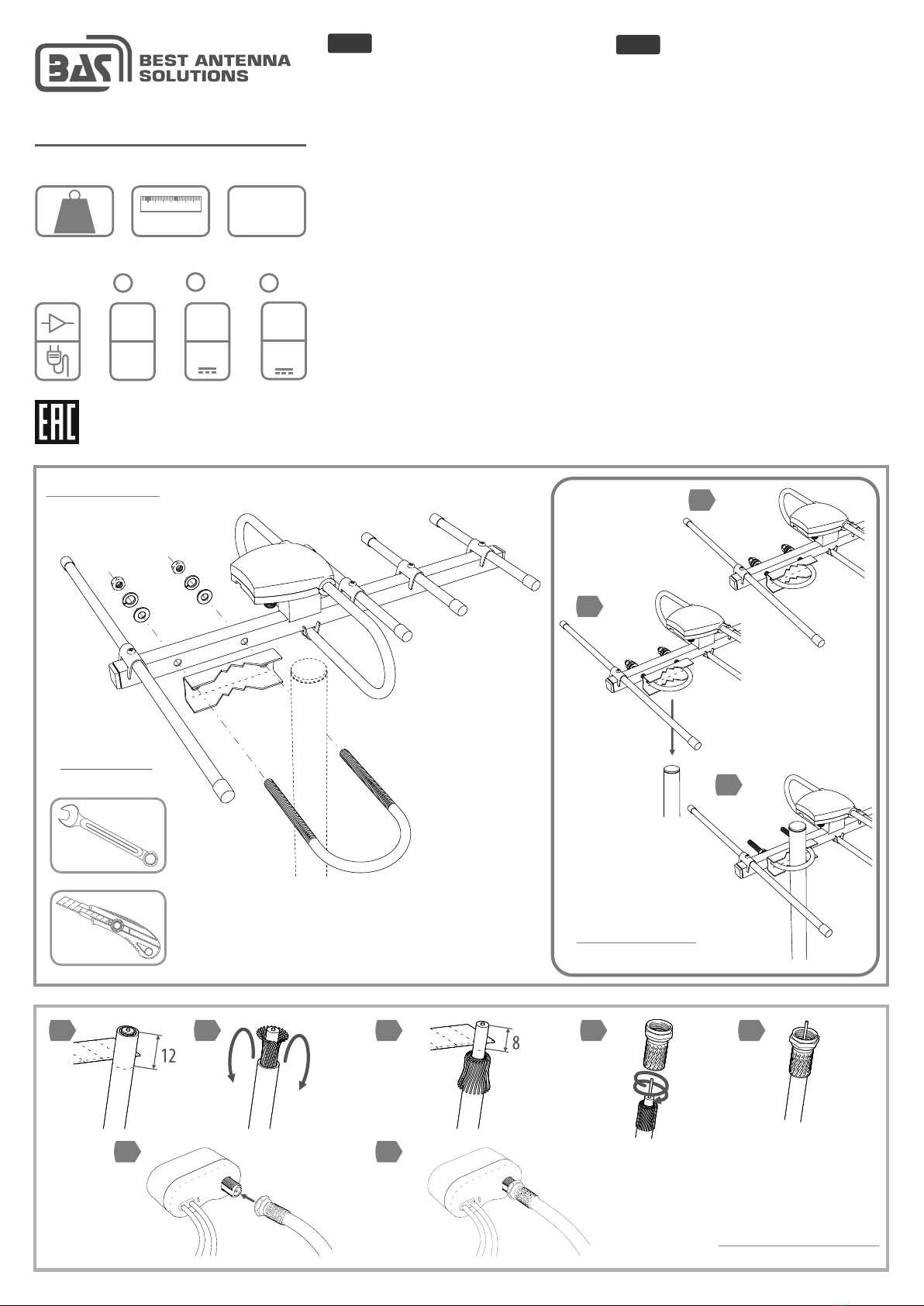

Full Assembly Diagram
Схема полной сборки
Require
Вам потребуются
BAS-1155 SPRINT-5* | СПРИНТ-5
QUICK USER GUIDE | ПАСПОРТ
TV Antenna Outdoor | Наружная ТВ антенна
English Русский
Version | Исполнение
385х333х79
mm
0.5
kg UHF / ДМВ
Mount Assembly Diagram
Схема сборки узла крепления
* БАС-1155 Спринт-5
Injector Assembly Diagram
Схема подключения инжектора
5
1
1
6
2
2
3
3
7
4
Thank you for choosing the antenna outdoor BAS-1155 Sprint-5!
It has been developed by a team of engineers determined to continue
the tradition of excellence and innovation of REMO-Technologii
products. The antenna BAS-1155 Sprint-5 is made of high-quality
materials in accordance with thoroughly detailed design.
The antenna can be installed on any mast with a diameter up to 50mm
or wall mount bracket. The antenna connects to the TV via cable RG-6/U
with F-connector. Cable and connectors are purchased separately.
The antenna outdoor BAS-1155 Sprint-5 will provide high-quality
reception of digital television DVB-T/T2, ATSC, ISDB-T on the VHF and
UHF channels together with the modern TV sets or digital converter
box.
The antenna has several versions:
BAS-1155-P Sprint-5 — antenna does not require power
BAS-1155-5V Sprint-5 — antenna powering through the antenna
socket of the digital converter box (STB)
BAS-1155-USB Sprint-5 — antenna powering from any USB port
using the power injector
Manufacturer:
REMO-Technologii, LLC., P.O.Box 500, Saratov, 410052, Russia
www.remo-electronics.com
P
8dB
—
5V
32dB
5V
USB
32dB
5V
Информацию о частотах и каналах вещания цифрового теле-
видения Вы можете уточнить на сайте РТРС — http://rtrs.ru,
интерактивной карте ЦТВ — http://карта.ртрс.рф, в своей
региональной вещательной компании или по телефону 8-800-220-
20-02.
Обратите внимание - антенна имеет несколько исполнений:
BAS-1155-P Спринт-5 - не требует питания для работы
BAS-1155-5V Спринт-5 - получает питание через антенное гнездо
от цифрового приёмника (ресивера).
BAS-1155-USB Спринт-5 - получает питание от любого USB-порта
через инжектор
Наименование и адрес местонахождения изготовителя:
ООО «РЭМО-Технологии»
410033, Россия, Саратов, пр-т. 50-лет Октября 101, литер П3, оф.
222
Благодарим за выбор наружной антенны BAS-1155 Спринт-5!
Вы держите в руках современную наружную антенну, которая
обеспечит качественный приём аналогового и цифрового теле-
видения DVB-T2 на МВ- и ДМВ-каналах совместно с современным
телевизором или цифровым приемником (тюнером).
Вы можете установить антенну на мачту диаметром до 50мм или
стеновой кронштейн. Антенна подключается к телевизору через
кабель RG-6/U с помощью F-разъема.

Аttach the cable
to the mast
Закрепите кабель
на мачте

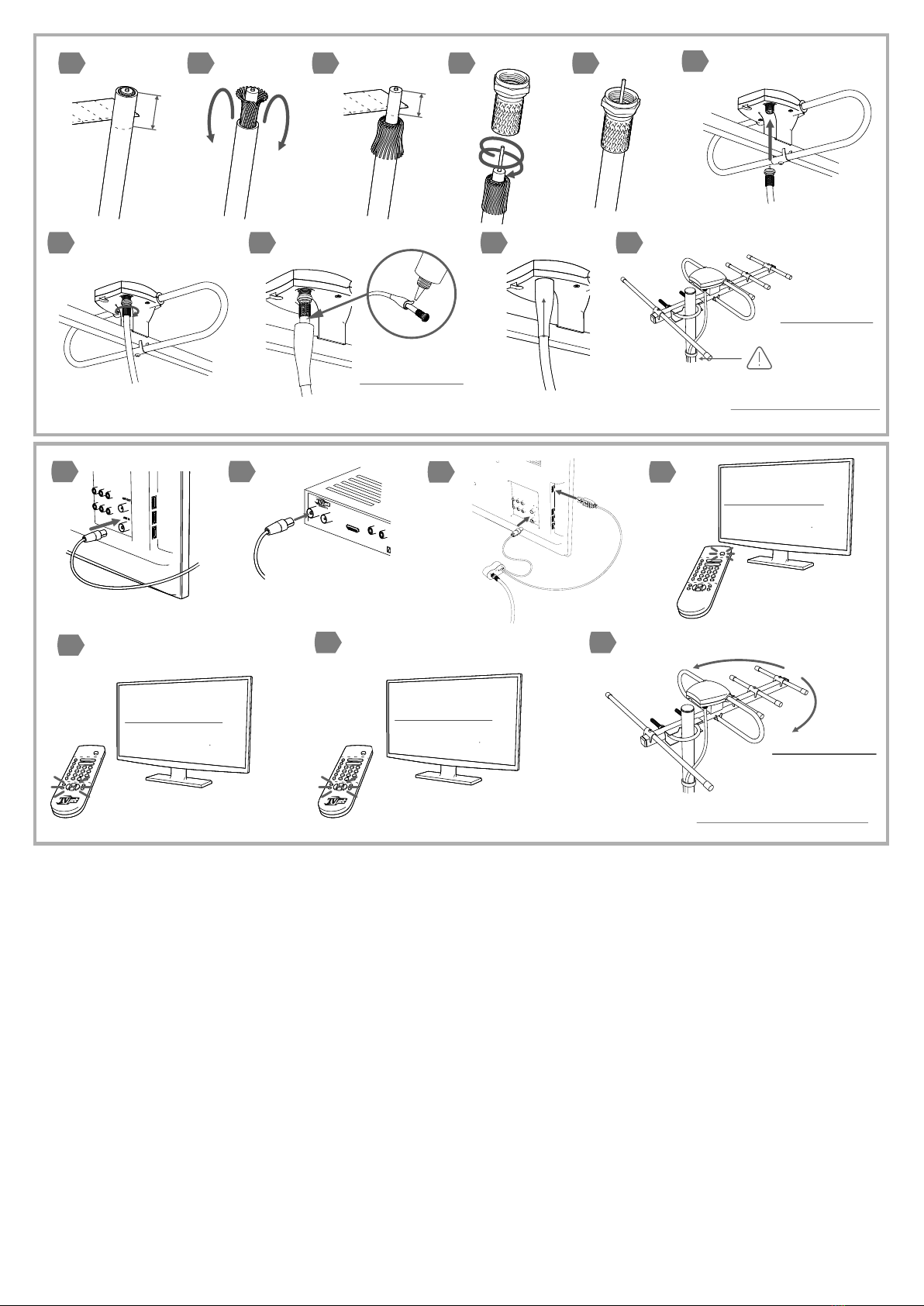

Cable Connection Diagram
Схема подключения кабеля
10
Connecting to a TV set and Adjusting
Подключение к телевизору и настройка
Find Max Signal
Найдите максимум
сигнала
в.2.3_20190917
7 8
12
254
1
3
8
6
9
Apply silicone sealant
under the protective cap
Нанесите герметик под
защитный колпачок
-5V
2
34
Power On
Select Channel
Включите телевизор
Выберите канал
2a
Switch on the antenna
power
Включите подачу
питания на антенну
Switch on the indication
of signal strength
Включите индикацию
уровня сигнала
-P-5V-USB
1a 1b 1c
Антенна может эксплуатироваться в интервале температур от -60°С до +40°С и предельном значении относительной влажности воздуха 100% при температуре 25°С.
Транспортировка и хранение должны осуществляться при температурах от -60°С до +45°С и предельном значении относительной влажности воздуха 100% при температуре 25°С при
условии защиты от солнечного излучения и атмосферных осадков.
При хранении и/или транспортировке при температурах ниже +1°С изделие перед распаковкой должно быть выдержано не менее 2 часов при комнатной температуре.
Срок службы изделия – 3 года. Изделие не содержит вредных веществ (материалов) и может быть утилизировано как бытовые отходы любым способом, кроме сжигания в
неприспособленных условиях. Изделие может эксплуатироваться без ограничений в быту и на промышленных предприятиях не выше III класса опасности.
Антенна BAS-1155 Спринт-5 соответствует ТУ 657730-002-13760586-2016 и признана годной для эксплуатации.
Изготовитель гарантирует соответствие изделия требованиям ТУ 657730-002-13760586-2016 при cоблюдении потребителем условий эксплуатации, хранения и транспортировки.
Гарантийный срок эксплуатации 12 месяцев со дня продажи через розничную торговую сеть. При отсутствии отметки торгующей организации, гарантийный срок исчисляется с даты
изготовления изделия. В случае приобретения антенны дистанционным методом, гарантийный срок исчисляется с даты получения посылки на почте, от курьера или в транспортной
компании Месяц и год изготовления изделия указаны в гарантийном талоне. .
Гарантийный ремонт осуществляет предприятие-изготовитель.
Не принимаются претензии по изделиям, имеющим механические повреждения, отличные от естественных следов эксплуатации.
Изготовитель не может гарантировать качественный прием ТВ программ в местах недостаточного покрытия ТВ-сигналом и неверной установки и/или настройки антенны.
Отсутствие приема в таких случаях не является основанием для признания антенны неисправной.
Замечания по работе изделия, пожелания или предложения следует направлять по адресу:
410052, Россия, Саратов, а/я 500
Тел.: [phone] (Пн-Пт, 08:00-17:00 по московскому времени)
E-mail: [e-mail]
www.remo-zavod.ru
