BAS Perseus REMO BAS-1133 Instruction manual

REMO BAS-1133 Perseus*
QUICK USER GUIDE | ПАСПОРТ
TV Antenna Outdoor | Наружная ТВ антенна
English Русский

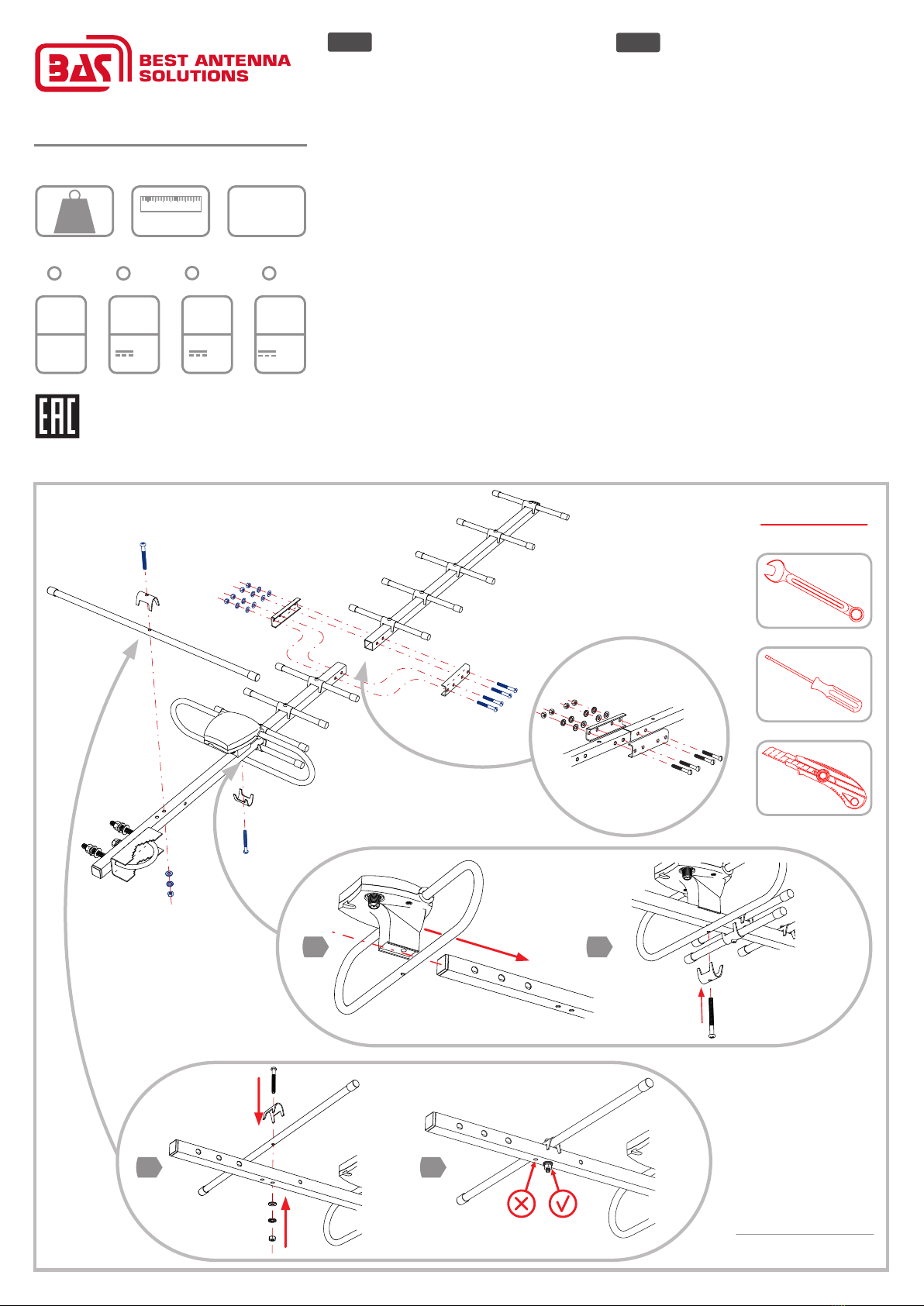

Full Assembly Diagram
Схема полной сборки
Thank you for choosing the antenna outdoor BAS-1133
Perseus! It has been developed by a team of engineers determined
to continue the tradition of excellence and innovation of
REMO-Technologii products.
The antenna BAS-1133 Perseus is made of high-quality materials
in accordance with thoroughly detailed design.
The antenna can be installed on any pole with a diameter up to 55mm
or wall mount bracket. The antenna connects to the TV via cable RG-6/U
with F-connector. Cable and connectors are purchased separately.
The antenna outdoor BAS-1133 Perseus will provide high-quality
reception of digital television DVB-T2 on the UHF channels together
with the modern TV sets or digital receiver.
The antenna has several versions:
BAS-1133-P Perseus - antenna does not require power
BAS-1133-5V Perseus - antenna gets power through the antenna
socket of the TV-set or digital receiver
BAS-1133-USB Perseus - antenna gets power from any USB port
using the injector
BAS-1133-DX Perseus - antenna gets power from its own power
supply connected to the mains electricity (household power) AC 230V.
REMO-Technologii, P.O.Box 500, Saratov, 410052, Russia
www.remo-electronics.com
BAS-1133 Благодарим за выбор наружной антенны
Perseus ! Вы держите в руках современную наружную антенну,
которая обеспечит качественный приём аналогового и цифрового
телевидения DVB-T2 на МВ- и ДМВ-каналах совместно с совре-
менным телевизором или цифровым приемником (тюнером).
Кстати, информацию о частотах и каналах вещания цифрового
телевидения Вы можете уточнить на сайте РТРС: http://rtrs.ru/dtv/
или в своей вещательной компании.
Вы можете установить антенну на мачту диаметром до 55мм или
стеновой кронштейн. Антенна подключается к телевизору через
кабель RG-6/U с помощью F-разъема (приобретаются отдельно).
Обратите внимание - антенна имеет несколько исполнений:
- не требует питания для работыREMO BAS-1133- P Perseus
REMO BAS - Perseus-1133 получает питание через антенное гнездо5V -
от телевизора или цифрового приёмника (ресивера).
USB - USB-REMO BAS - Perseus-1133 получает питание от любого порта
через инжектор
DX - REMO BAS - Perseus-1133 получает питание от собственного блока
питания, подключаемого в сеть 230В.
Претензии и предложения следует направлять по адресу:
410052, Россия, Саратов, а/я 500, тел.: [phone]
e-mail: [email protected], сайт: www.remo-zavod.ru
Наименование и юридический адрес изготовителя:
ООО «РЭМО-Технологии»,
410033, г. Саратов, пр. 50 лет Октября 101
Version | Исполнение
1000х310х90
mm
0.9
kg
UHF / ДМВ
P
9dBi
—
21dBi 21dBi 21dBi
5V USB DX
5V 5V 12V
Require
Вам потребуются
1
1
2
2
* РЭМО БАС-1133 Персей

Mount Assembly Diagram
Схема сборки узла крепления
1
23
Аttach the cable
to the mast
Закрепите кабель
на мачте
Cable Connection Diagram
Схема подключения кабеля
12
254
1
3
8
6 7 8
Connecting to a TV set and Adjusting
Подключение к телевизору и настройка
-P/-5V
-5V
-USB -DX
1a 1b 1c
23
Power On
Select Channel
Включите телевизор
Выберите канал
from the antenna
от антенны
from the antenna
от антенны
from the antenna
от антенны
AC 230V
2a
Switch on the antenna
power
Включите подачу
питания на антенну
Find Max Signal
Найдите максимум
сигнала
в.1.2_20170309
Примечание: В связи с постоянным совершенствованием конструкции и технологии, в Вашей антенне могут быть изменения, не отмеченные в настоящем руководстве и не ухудшающие ее параметры.
Антенна может эксплуатироваться в интервале температур от -60°С до +45°С и предельном значении относительной влажности воздуха 100% при температуре 25°С. Транспортировка и хранение должны
осуществляться при температурах от -60°С до +45°С и предельном значении относительной влажности воздуха 100% при температуре 25°С при условии защиты от солнечного излучения и атмосферных осадков.
При хранении и/или транспортировке при температурах ниже +1°С изделие перед распаковкой должно быть выдержано не менее 2 часов при комнатной температуре.
Срок службы изделия – 3 года. Изделие не содержит вредных веществ (материалов) и может быть утилизировано как бытовые отходы любым способом, кроме сжигания в неприспособленных условиях.
Антенна может эксплуатироваться без ограничений в быту и на промышленных предприятиях не выше III класса опасности. Антенна 1133 соответствует КШУР.339324.004-04 и признана годной для BAS- Perseus
эксплуатации. Изготовитель гарантирует соответствие изделия требованиям КШУР..339324.004-04 при облюдении потребителем условий эксплуатации, хранения и транспортировки.
Гарантийный срок эксплуатации 12 месяцев со дня продажи через розничную торговую сеть. При отсутствии отметки торгующей организации, гарантийный срок исчисляется с даты изготовления антенны.
Месяц и год изготовления изделия указаны в гарантийном талоне. Гарантийный ремонт осуществляет предприятие-изготовитель. Не принимаются претензии по изделиям, имеющим механические повреждения,
отличные от естественных следов эксплуатации. Изготовитель не может гарантировать качественный прием ТВ программ в местах недостаточного покрытия ТВ-сигналом и неверной установки и/или настройки
антенны. Отсутствие приема в таких случаях не является основанием для признания антенны неисправной.
