Baumer Hübner POG 10 Service manual

POG 10 - Edelstahl / stainless steel
Inkrementaler Drehgeber
mit Anschlusskabel ÖLFLEX
Incremental encoder
with connecting cable ÖLFLEX
Montage- und Betriebsanleitung
Mounting and operating instructions
MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1)

5Montage / Mounting
Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise .......................................................................................................................................................... 1
2Betrieb in explosionsgefährdeten Bereichen ................................................................................................... 3
3Sicherheitshinweise ........................................................................................................................................................... 5
4Vorbereitung ............................................................................................................................................................................ 7
4.1 Lieferumfang ............................................................................................................................................................... 7
4.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) ............................................................. 8
4.3 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ............................................................. 8
5Montage ....................................................................................................................................................................................... 9
5.1 Schritt 1 ......................................................................................................................................................................... 9
5.2 Schritt 2 ......................................................................................................................................................................... 9
5.3 Schritt 3 .......................................................................................................................................................................10
5.4 Schritt 4 .......................................................................................................................................................................10
5.5 Maximal zulässige Montagefehler unter Verwendung der
Baumer Hübner Federscheibenkupplung K 35 ......................................................................................11
5.6 Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ..........................12
5.7 Montagehinweis ......................................................................................................................................................13
6Abmessungen .......................................................................................................................................................................14
6.1 Standard ......................................................................................................................................................................14
6.2 Option B14: Zweites Wellenende ...................................................................................................................14
7Elektrischer Anschluss ..................................................................................................................................................15
7.1 Beschreibung der Anschlüsse .........................................................................................................................15
7.2 Ausgangssignale ....................................................................................................................................................15
7.3 Kabelbelegung .........................................................................................................................................................16
8Demontage ..............................................................................................................................................................................17
8.1 Schritt 1 .......................................................................................................................................................................17
8.2 Schritt 2 .......................................................................................................................................................................17
8.3 Schritt 3 .......................................................................................................................................................................17
9EU-Konformitätserklärung ...........................................................................................................................................18
10 Technische Daten ...............................................................................................................................................................19
10.1 Technische Daten - elektrisch .........................................................................................................................19
10.2 Technische Daten - mechanisch ....................................................................................................................19
11 Zubehör .....................................................................................................................................................................................21

Montage / Mounting 5
MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1)
Table of contents
Table of contents
1General notes .......................................................................................................................................................................... 2
2Operation in potentially explosive environments ........................................................................................... 4
3Security indications ............................................................................................................................................................ 6
4Preparation ............................................................................................................................................................................... 7

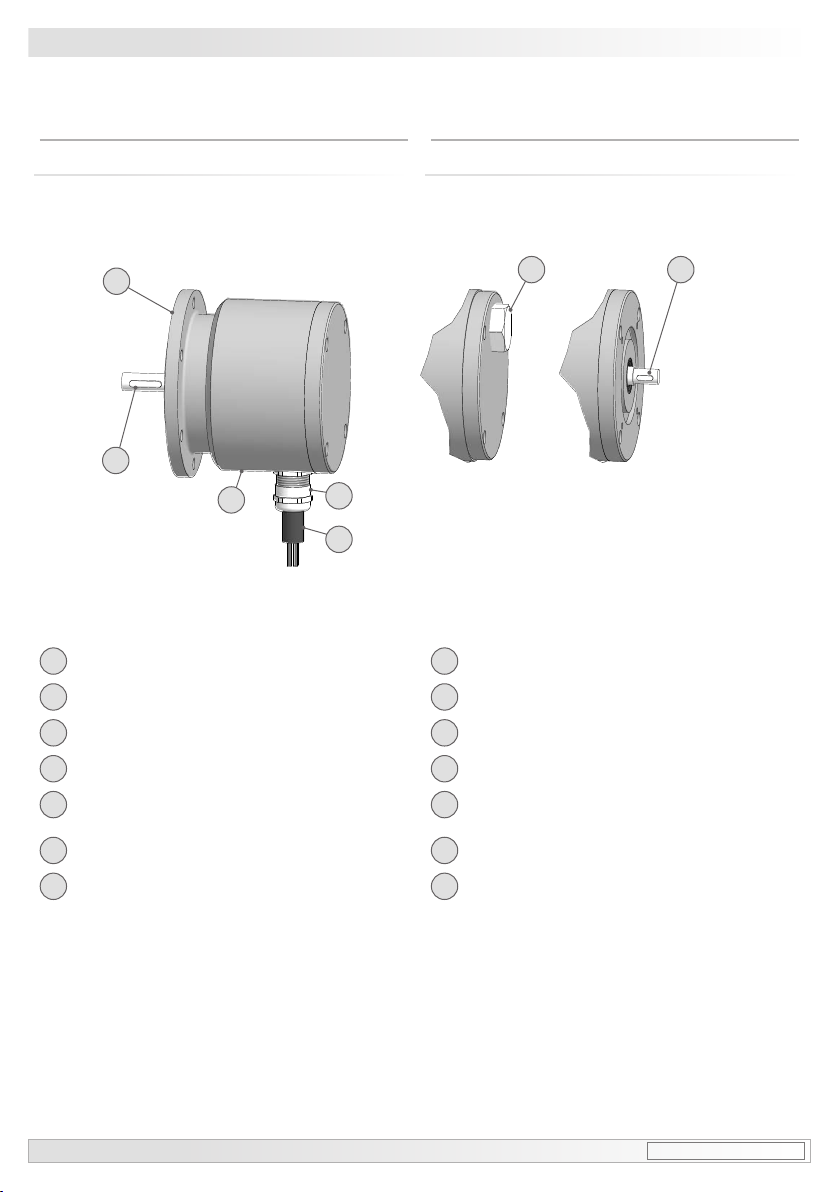

4.1 Scope of delivery ...................................................................................................................................................... 7
4.2 Required for mounting (not included in scope of delivery) ................................................................. 8
4.3 Required tools (not included in scope of delivery) .................................................................................. 8

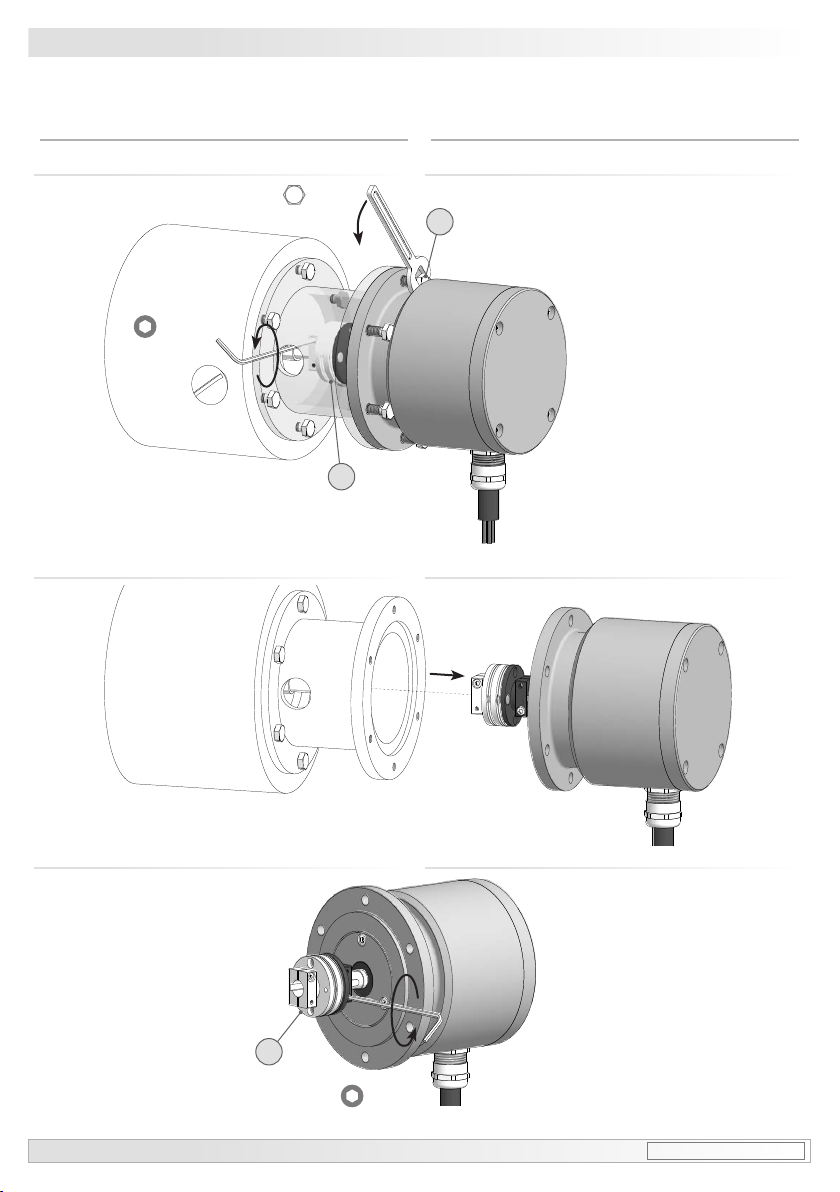

5Mounting ..................................................................................................................................................................................... 9
5.1 Step 1 ............................................................................................................................................................................. 9
5.2 Step 2 ............................................................................................................................................................................. 9
5.3 Step 3 ...........................................................................................................................................................................10
5.4 Step 4 ...........................................................................................................................................................................10
5.5 Maximum permissible mounting tolerance when the
Baumer Hübner K 35 spring disk coupling is used ...............................................................................11
5.6 Note when using a jaw-type coupling (for example “ROTEX®”) ...................................................12
5.7 Mounting instruction .............................................................................................................................................13

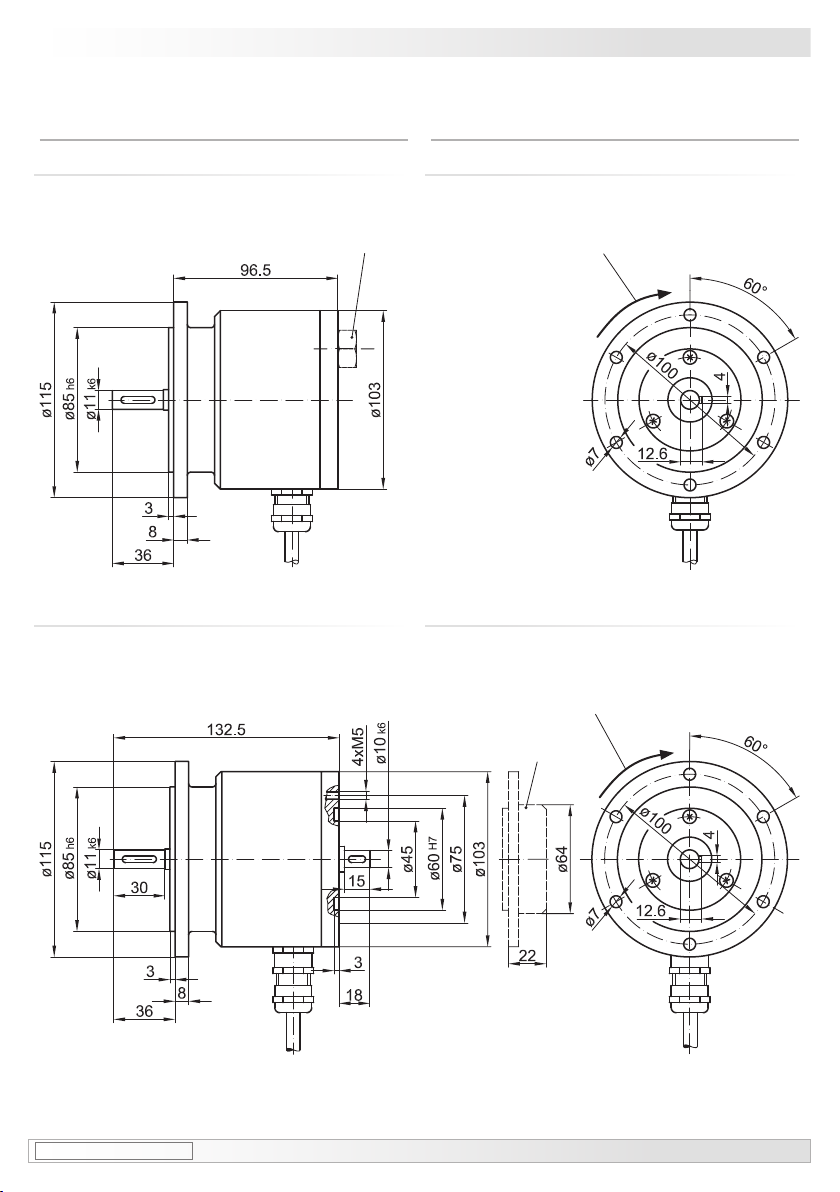

6Dimensions .............................................................................................................................................................................14
6.1 Standard ......................................................................................................................................................................14
6.2 Option B14: Second shaft end .........................................................................................................................14
7Electrical connection .......................................................................................................................................................15

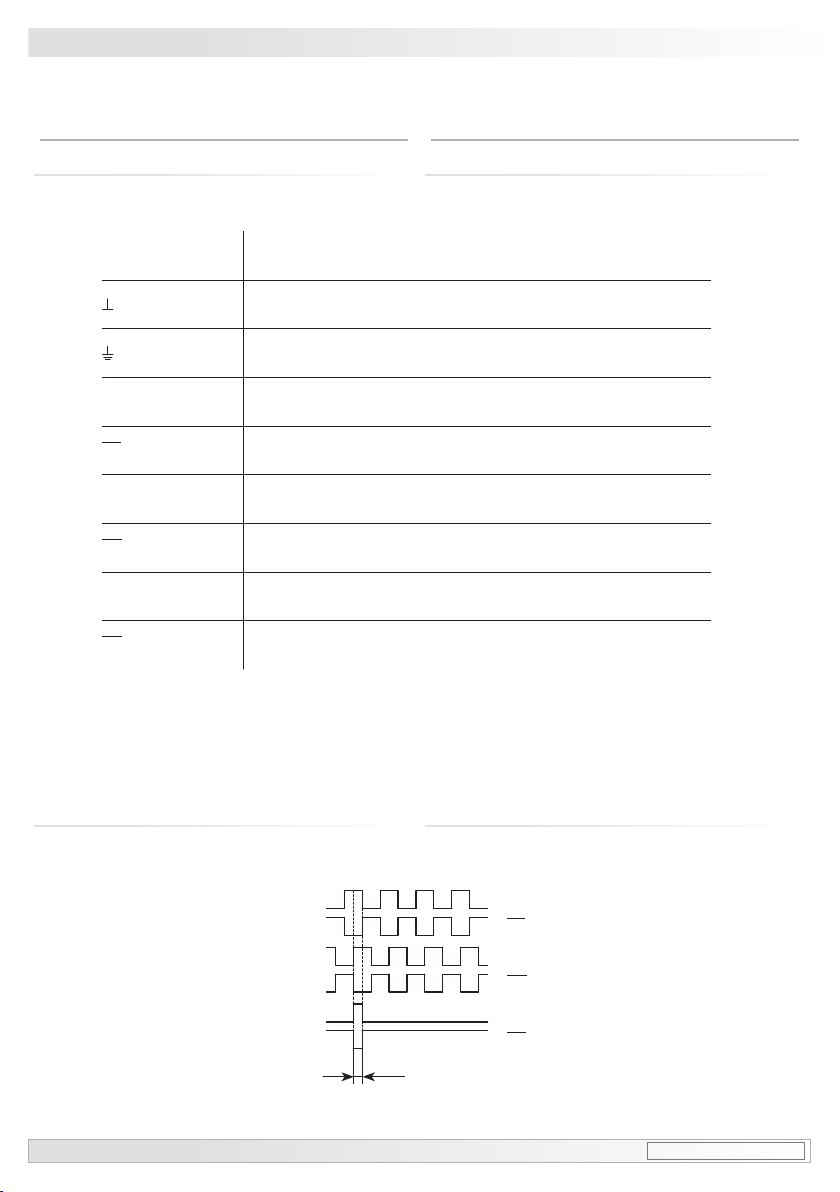

7.1 Terminalsignicance............................................................................................................................................15
7.2 Output signals ..........................................................................................................................................................15

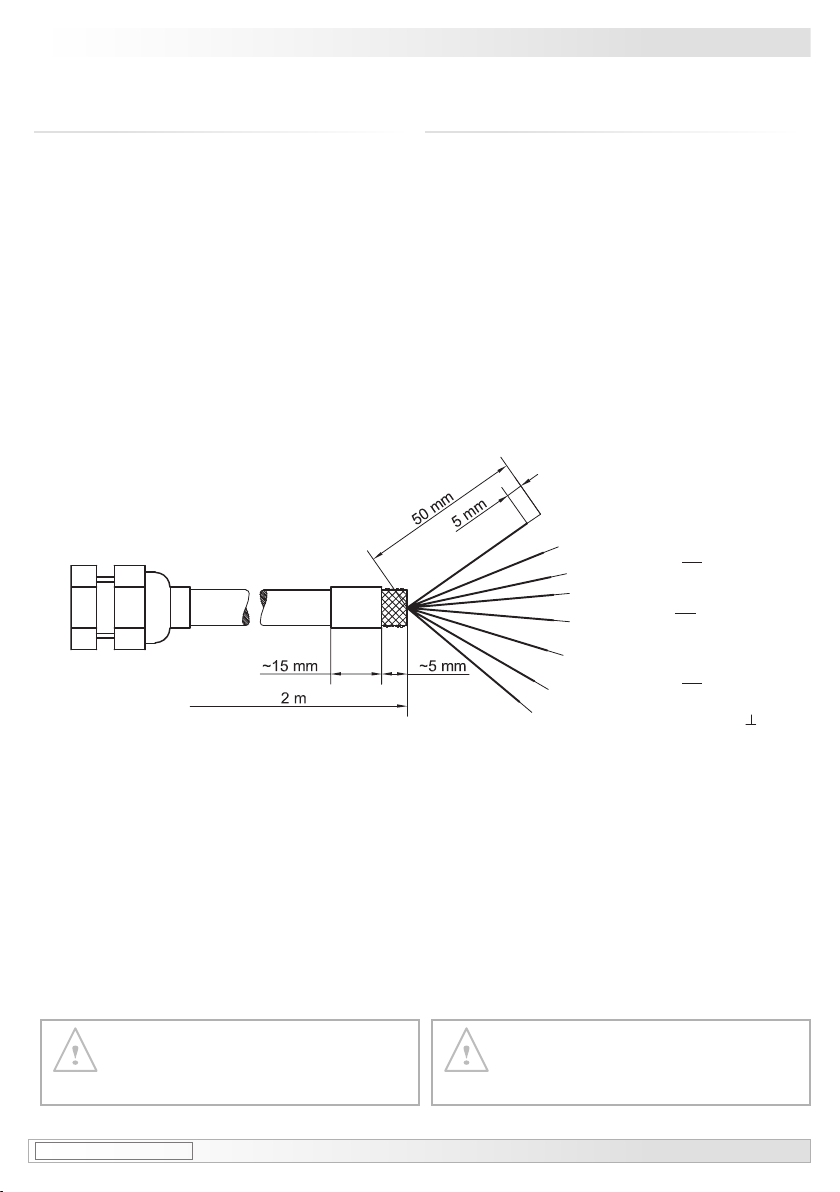

7.3 Cable assignment ..................................................................................................................................................16

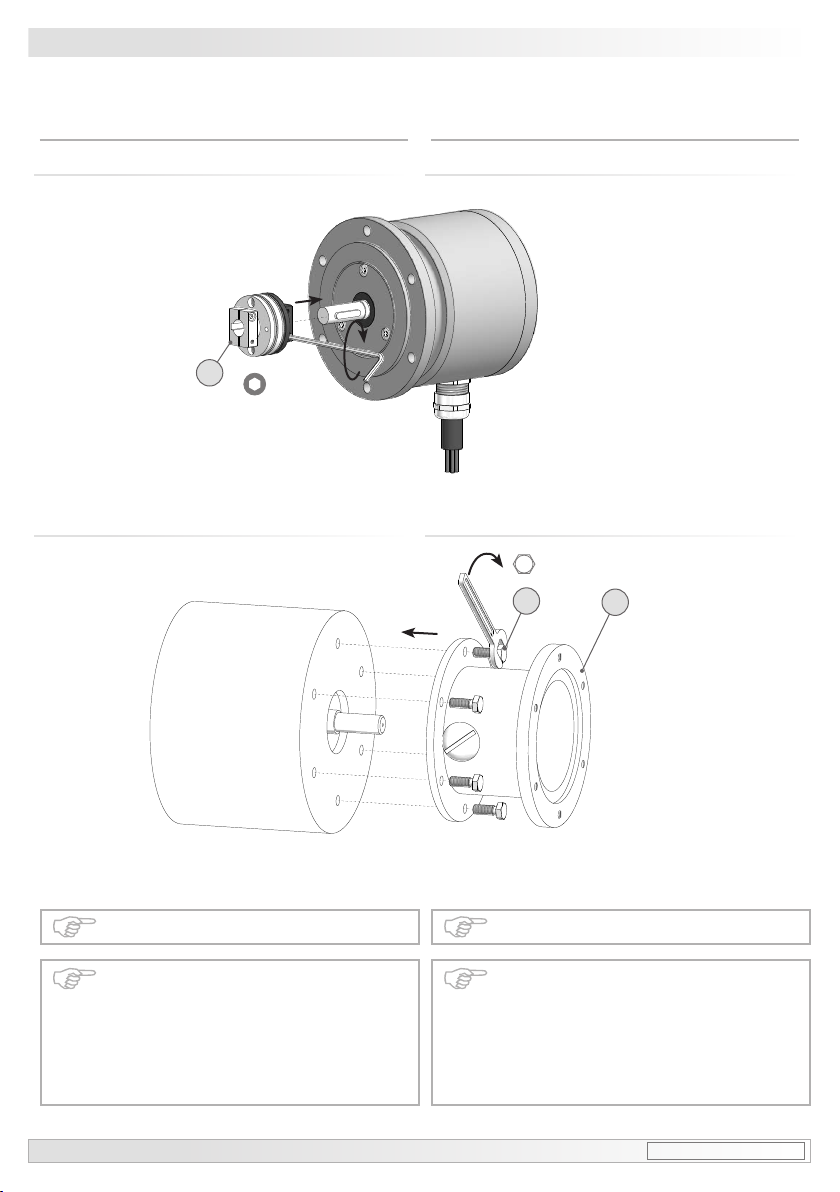

8Dismounting ...........................................................................................................................................................................17
8.1 Step 1 ...........................................................................................................................................................................17
8.2 Step 2 ...........................................................................................................................................................................17
8.3 Step 3 ...........................................................................................................................................................................17
9EU Declaration of Conformity ....................................................................................................................................18
10 Technical data ...................................................................................................................................................................... 20
10.1 Technical data - electrical ratings ................................................................................................................. 20
10.2 Technical data - mechanical design ............................................................................................................ 20
11 Accessories ............................................................................................................................................................................21

1Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
1Allgemeine Hinweise
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes
i
Information
Empfehlung für die Gerätehandhabung
1.2 Der inkrementale Drehgeber POG 10 ist ein opto-elektronisches Präzisionsmessgerät, das
mit Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -40 °C bis +90 °C
(>3072 Impulse pro Umdrehung: -25...+90 °C; UL: -40...+80 °C), eingeschränkt im
Ex-Bereich, siehe Abschnitt 2, am Gehäuse gemessen.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Das Gerät ist zugelassen nach UL (gilt nicht für Einsatz in explosionsgefährdeten Bereichen).
1.8 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.9 Wartungsarbeiten sind nicht erforderlich. Reparaturen, die ein Öffnen des Gerätes erfordern,
sind vom Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorgenommen wer-
den.
1.10 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.11 Entsorgung (Umweltschutz):
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden.
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer
möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im
Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor-
gen. Weitere Informationen siehe www.baumer.com.
i
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsver-
lust.

MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct device operation
i
Information
Recommendation for device handling
1.2 The incremental encoder POG 10 is an opto electronic precision measurement device
which must be handled with care by skilled personnel only.
1.3 The expected service life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The storage temperature range of the device is between -15 °C and +70 °C.
1.5 The operating temperature range of the device is between -40 °C and +90 °C
(>3072 pulses per revolution: -25...+90 °C; UL: -40...+80 °C), restricted in potentially
explosive environments, see section 2, measured at the housing.
1.6 EU Declaration of Conformity meeting to the European Directives.
1.7 The device is UL approved (not applicable for operation in potentially explosive atmospheres).
1.8 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.9 Maintenance work is not necessary. Repair work that requires opening the device must be car-
ried out by the manufacturer. Alterations of the device are not permitted.
1.10 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.11 Disposal (environmental protection):
Do not dispose of electrical and electronic equipment in household waste. The product
contains valuable raw materials for recycling. Whenever possible, waste electrical and
electronic equipment should be disposed locally at the authorized collection point. If
necessary, Baumer gives customers the opportunity to dispose of Baumer products profession-
ally. For further information see www.baumer.com.
i
Warning!
Damaging the seal on the device invalidates warranty.

3Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
2Betrieb in explosionsgefährdeten Bereichen
2Betrieb in explosionsgefährdeten Bereichen
Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche.
Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3D(Ex-Atmo-
sphäre Staub) zulässig.
Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc
- Normenkonformität: EN 60079-0:2012 + A11:2013
EN 60079-15:2010
- Zündschutzart: nA
- Temperaturklasse: T4
- Gerätegruppe: II
Gerätekategorie 3 D: - Ex-Kennzeichnung: II 3 D Ex tc IIIC T135°C Dc
- Normenkonformität: EN 60079-31:2014
- Schutzprinzip: Schutz durch Gehäuse
- Max. Oberächentemperatur: +135 °C
- Gerätegruppe: III
Der Einsatz in anderen explosionsgefährdeten Bereichen ist nicht zulässig.
2.1 Der maximale Umgebungstemperaturbereich für den Einsatz des Gerätes im Ex-Bereich
beträgt -20 °C bis +40 °C.
2.2 Der Anlagenbetreiber hat zu gewährleisten, dass eine mögliche Staubablagerung eine maxi-
male Schichtdicke von 5 mm nicht überschreitet (gemäß EN 60079-14).
2.3 Eine gegebenenfalls an anderen Stellen aufgeführte UL-Listung gilt nicht für den Einsatz im
Ex-Bereich.
2.4 Das Gerät darf nur in Betrieb genommen werden, wenn ...
– die Angaben auf dem Typenschild des Gerätes mit dem zulässigen Ex-Einsatzbereich vor
Ort übereinstimmen (Gerätegruppe, Kategorie, Zone, Temperaturklasse bzw. maximale
Oberächentemperatur),
– die Angaben auf dem Typenschild des Gerätes mit dem Spannungsnetz übereinstimmen,
– das Gerät unbeschädigt ist (keine Schäden durch Transport und Lagerung) und
– sichergestellt ist, dass keine explosionsfähige Atmosphäre, Öle, Säure, Gase, Dämpfe,
Strahlungen etc. bei der Montage vorhanden sind.
2.5 An Betriebsmitteln, die in explosionsgefährdeten Bereichen eingesetzt werden, darf keine
Veränderung vorgenommen werden. Reparaturen dürfen nur durch vom Hersteller autorisierte
Stellen ausgeführt werden. Bei Zuwiderhandlung erlischt die Ex-Zulassung.
2.6 Bei der Montage und Inbetriebnahme ist die Norm EN 60079-14 zu beachten.
Das Gerät ist entsprechend den Angaben in der Montage- und Betriebsanleitung zu
betreiben. Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden
Gesetze, Richtlinien und Normen sind zu beachten.

MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1) 4
Operation in potentially explosive environments 2
2Operation in potentially explosive environments
The device complies with the directive 2014/34/EU for potentionally explosive atmospheres.
It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and
3D(explosive dust atmosphere).
Equipment category 3 G: - Ex labeling: II 3 G Ex nA IIC T4 Gc
- Conforms to standard: EN 60079-0:2012 + A11:2013
EN 60079-15:2010
- Type of protection: nA
- Temperature class: T4
- Group of equipment: II
Equipment category 3 D: - Ex labeling: II 3 D Ex tc IIIC T135°C Dc
- Conforms to standard: EN 60079-31:2014
- Protective principle: Protection by enclosure
- Max. surface temperature: +135 °C
- Group of equipment: III
The operation in other explosive atmospheres is not permissible.
2.1 In Ex areas the device must only be used within the ambient temperature range from -20 °C to
+40 °C.
2.2 The plant operator must ensure that any possible dust deposit does not exceed a thickness of
5 mm (in accordance with EN 60079-14).
2.3 An UL listing that may be stated elsewhere is not valid for use in explosive environments.
2.4 Operation of the device is only permissible when ...
– the details on the type label of the device match the on-site conditions for the permissible
Ex area in use (group of equipment, equipment category, zone, temperature class or maxi-
mum surface temperature),
– the details on the type label of the device match the electrical supply network,
– the device is undamaged (no damage resulting from transport or storage), and
– it has been checked that there is no explosive atmosphere, oils, acids, gases, vapors,
radiation etc. present when mounting.
2.5 It is not permissible to make any alteration to equipment that is used in potentially explosive en-
vironments. Repairs may only be carried out by authorized authorities provided by the manufac-
turer. Contravention invalidates the EX approval.
2.6 Attend the norm EN 60079-14 during mount and operation.
The device must be operated in accordance with the stipulations of the mounting and
operating instructions. The relevant laws, regulations and standards for the planned
application must be observed.

5Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
3Sicherheitshinweise
3Sicherheitshinweise
3.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
3.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile im Gerät sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Maximale Betriebsspannung nicht überschreiten.
3.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Gerätes niemals einschränken.
Unbedingt die Montagehinweise beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
3.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden.
Bei sachgemäßer Montage lässt sich alles leichtgängig zusammenfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
3.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Gerät zu Kurzschlüssen und zur Beschädigung der Abtastung führen.
• Während aller Arbeiten am Gerät auf absolute Sauberkeit achten.
• Niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
3.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Abtastung und die Kugellager beschädigen. Die Demontage
eines mit der Achse verklebten Gerätes kann zu dessen Zerstörung führen.
3.7 Explosionsgefahr
Das Gerät darf in explosiongefährdeten Bereichen der Kategorien 3 D und 3 G eingesetzt wer-
den. Der Betrieb in anderen explosionsgefährdeten Bereichen ist nicht zulässig.

MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1) 6
Security indications 3
3Security indications
3.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all voltage supplies and ensure machinery is stationary.
3.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the device are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed maximum voltage supply.
3.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the device.
The mounting instructions must be followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
3.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the sensing system.
• Never use force.
Mounting is simple when correct procedure is followed.
• Use suitable puller for dismounting.
3.5 Risk of destruction due to contamination
Dirt penetrating inside the device can cause short circuits and damage the sensing system.
• Absolute cleanliness must be maintained when carrying out any work on the device.
• Never allow lubricants to penetrate the device.
3.6 Risk of destruction due to adhesive uids
Adhesiveuidscandamagethesensingsystemandtheballbearings.Dismountingadevice,
secured to a shaft by adhesive may lead to the destruction of the device.
3.7 Explosion risk
You can use the device in areas with explosive atmospheres of category 3 D and 3 G. The op-
eration in other explosive atmospheres is not permissible.

7Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
4Vorbereitung/Preparation
1Gehäuse
2EURO-Flansch B10
3Vollwelle mit Passfeder
4Kabelverschraubung M20x1,5 mm
5Anschlusskabel PVC Ölex,
siehe Abschnitt 7.3.
6Option Trockenpatrone
7Option B14:
Zweites Wellenende mit Passfeder
1Housing
2EUROangeB10
3Solid shaft with key
4Cable gland M20x1.5 mm
5ConnectingcablePVCÖlex,
see section 7.3.
6Option drying cartridge
7Option B14:
Second shaft end with key
4Vorbereitung
4.1 Lieferumfang
4Preparation
4.1 Scope of delivery
4
1
3
26 7
5

MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1) 8
Vorbereitung/Preparation 4
4.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
4.2 Required for mounting
(not included in scope of delivery)
12x
8
9
10
8Anbauvorrichtung, kundenspezisch
9Befestigungsschrauben M6x16 mm für An-
bauvorrichtung, ISO 4017
10 Federscheibenkupplung K 35,
als Zubehör erhältlich, siehe Abschnitt 5.5.
8Installationtting,customized
9FixingscrewsM6x16mmforinstallationt-
ting, ISO 4017
10 Spring disk coupling K 35,
available as accessory, see section 5.5.
4.3 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
4.3 Required tools
(not included in scope of delivery)
2,5 mm
10 mm
11 Werkzeugset als Zubehör erhältlich:
Bestellnummer 11068265
2.5 mm
10 mm
11 Tool kit available as accessory:
Order number 11068265

5Montage / Mounting
9Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
5Montage
5.1 Schritt 1
5Mounting
5.1 Step 1
Anzugsmoment:
Tightening torque:
Mt= 1 Nm
10 *
5.2 Schritt 2 5.2 Step 2
Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen, da dieser zu einem
Winkelfehler führen kann.
Rundlauffehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error.
Runouts can cause vibrations, which
can shorten the service life of the
device.
98
**
*Siehe Seite 8
See page 8
10 mm
2.5 mm

Montage / Mounting 5
MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1) 10
5.3 Schritt 3 5.3 Step 3
5.4 Schritt 4 5.4 Step 4
Anzugsmoment:
Tightening torque:
Mt= 1.3 ±10 % Nm
Option B14:
Zweites Wellenende
Option B14:
Second shaft end
298 * **
* Siehe Seite 7 oder 8
See page 7 or 8
10 *
15 mm
18 mm
ø10k6 mm
2.5 mm
10 mm

5Montage / Mounting
11 Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
Fmax = 10N
5.5 Maximal zulässige Montagefehler
unter Verwendung der Baumer Hübner
Federscheibenkupplung K 35
Geräte mit Vollwelle sollten unter Verwen-
dung der Baumer Hübner Federschei-
benkupplung K 35 (Zubehör) angetrieben
werden, die sich ohne axialen Druck auf
die Welle schieben lässt.
5.5 Maximum permissible mounting toler-
ance when the Baumer Hübner K 35
spring disk coupling is used
Devices with a solid shaft should be
driven through the Baumer Hübner K 35
spring disk coupling (accessory), that can
be pushed onto the shaft without axial
loading.
Zulässiger Parallelversatz
Admissible parallel misalignment
Zulässiger Winkelfehler
Admissible angular error
Zulässige Axialbewegung
Admissible axial movement
±0.2 (±0.05*)
±1°
*Mit isolierender Kunststoffnabe
With insulated hub
±0.7 (±0.3*)
Die Montage an den Antrieb muss mit
möglichst geringem Winkelfehler und
Parallelversatz erfolgen.
Das harte Aufschlagen von Kupp-
lungsteilen auf die Welle ist wegen der
Gefahr von Kugellagerbeschädi-
gungen nicht zulässig.
The device must be mounted on the
drive with the least possible angular
error and parallel misalignment.
Coupling components must not be
driven onto the shaft with improper
force (e. g. hammer impacts), because
of the risk of damaging the ball
bearings.
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)

Montage / Mounting 5
MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1) 12
5.6 Hinweis bei Verwendung einer Klauen-
kupplung (zum Beispiel „ROTEX®“)
Eine falsche Montage der Klauenkupplung
führt zur Beschädigung des Gerätes.
Mit einem Tiefenmessschieber die
korrekten Abstände (L, L1), siehe unten,
ermitteln und einhalten.
5.6 Note when using a jaw-type coupling
(for example “ROTEX®”)
Incorrect mounting of the jaw-type cou-
pling can damage the device.
Useadepthgaugetondandobserve
the correct distances (L, L1), see below.
Eine Blockung der beiden Kupplungs-
hälften (Klauen liegen Stirn auf Stirn)
ist zu vermeiden.
Es darf kein direkter Axialschlag auf
die Gerätewelle erfolgen.
Avoid blocking of both coupling halves
(claws pressed together).
The device shaft must not subjected to
direct axial shock.
L+ L1 L
L1
1...2 mm

5Montage / Mounting
13 Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
5.7 Montagehinweis 5.7 Mounting instruction
i
Wir empfehlen, das Gerät so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt
ausgesetzt ist.
i
It is recommended to mount the device
with cable connection facing down-
ward and being not exposed to water.

MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1) 14
Abmessungen/Dimensions 6
6Abmessungen
6.1 Standard
(73836, 73837)
6Dimensions
6.1 Standard
(73836, 73837)
Drehrichtung positiv
Positive rotating direction
Option
Drehrichtung positiv
Positive rotating direction
Option Trockenpatrone
Option drying cartridge
6.2 Option B14: Zweites Wellenende
(73839)
6.2 Option B14: Second shaft end
(73839)
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)

15 Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
7Elektrischer Anschluss/Electricalconnection
7.2 Ausgangssignale 7.2 Output signals
Signalfolge bei
positiver Drehrichtung,
siehe Abschnitt 6.
Sequence for positive
rotating direction,
see section 6.
7Elektrischer Anschluss
7.1 Beschreibung der Anschlüsse
7Electrical connection
7.1 Terminal signicance
+UB Betriebsspannung
Voltage supply
(0V) Masseanschluss
Ground
Erdungsanschluss (Gehäuse)
Earth ground (housing)
K1 Ausgangssignal Kanal 1
Output signal channel 1
K1 Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
K2 Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
K2 Ausgangssignal Kanal 2 invertiert
Output signal channel 2 inverted
K0 Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
K0 Nullimpuls invertiert
Zero pulse inverted
K1
K1
K2
K2
K0
K0
90°

MB122a - 11066582 Baumer_POG10-stainless-A_II_DE-EN (20A1) 16
7.3 Kabelbelegung
Das Kabel sollte in einem Stück und ge-
trennt von Stromkabeln verlegt werden.
Kabelabschluss:
HTL: 1...3 kΩ
TTL: 120 Ω
7.3 Cable assignment
Continuous wiring without any splices or
couplings should be used. Separate signal
cables from power cables.
Cable terminating resistance:
HTL:1...3kΩ
TTL:120Ω
Braun 1 mm2/Brown1mm2= +UB
Braun/Brown = K1
Grün/Green = K1
Grau/Grey = K2
Rosa/Pink = K2
Rot/Red = K0
Schwarz/Black = K0
Weiß 1 mm2/White1mm2=
Betriebsspannung nicht auf Ausgänge
legen! Zerstörungsgefahr!
Spannungsabfälle in langen Leitungen
berücksichtigen (Ein- und Ausgänge).
Do not connect voltage supply to
outputs! Danger of damage!
Please, beware of possible voltage drop
in long cable leads (inputs and outputs).
Elektrischer Anschluss/Electricalconnection 7

17 Baumer_POG10-stainless-A_II_DE-EN (20A1) MB122a - 11066582
8Demontage/Dismounting
8.2 Schritt 2 8.2 Step 2
8Demontage
8.1 Schritt 1
8Dismounting
8.1 Step 1
8.3 Schritt 3 8.3 Step 3
9*
10 *
10 *
*Siehe Seite 8
See page 8
10 mm
2.5 mm
2.5 mm
