Technische Daten Technical data Données techniques
Messdistanz Sd 30 ... 70 mm measuring distance Sd 30 ... 70 mm Distance de mesure Sd 30 ... 70 mm
Fokusbereich 55 ... 70 mm focal range 55 ... 70 mm focal range 55 ... 70 mm
Strahlform Linie beam type line Forme du faisceau ligne
Messfrequenz 2500 Hz 2) measuring frequency 2500 Hz 2) Fréquence de mesure 2500 Hz 2)
Betriebsspannungsbe-
reich +Vs1)
15 ... 28 VDC voltage supply range +Vs1) 15 ... 28 VDC Plage de tension +Vs1) 15 ... 28 VDC
Stromaufnahme max.
(ohne Last)
75 mA current consumption max.
(no load)
75 mA Consommation max. (sans charge) 75 mA
verpolungsfest ja, Vs zu GND reverse polarity protection yes, Vs to GND Protégé contre inversion polarité oui, Vs vers GND
kurzschlussfest ja short circuit protection yes Protégé contre courts-circuits oui
Fremdlichtsicherheit < 28 kLux ambient light immunity < 28 kLux Insensibilité à la lumière ambiante < 28 kLux
Arbeitstemperatur -10 ... +50 °C operating temperature -10 ... +50 °C Température de fonctionnement -10 ... +50 °C
Schutzart IP 67 protection class IP 67 Classe de protection IP 67
* Senderachse
* emitter axis
* axe émetteur
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Abmessungen Dimensions Dimensions Elektrischer Anschluss Connection diagram Schéma de raccordement
Technische Änderungen vorbehalten Sous réserve de modications techniquesTechnical specications subject to change
11175113
5
74
85
26
M12 x 1
7
64
9
9
50
4,5 2
55
LED
4,3
19
14
Z Z
Z Z
alarm
0V
analog
out
Rx/Tx+
Rx/Tx-
(8)
(7)
+Vs
RD
(2)
(4)
(5)
(6)
BN
YE
GY
PK
BU
sync in
(1)
WH
(3)
GN
push-
pull
RS 485
BN
= Braun/brown/brun
GN
= Grün/green/vert
YE
= Gelb/yellow/jaune
GY
= Grau/grey/gris
WH
= Weiss/white/blanc
PK
= Rosa/pink/rose
RD
= Rot/red/rouge
7
6
12
5
4
3
8
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
1) Class 2, UL 1310, see FAQ
OM70T-11175113

OM70T-L0070.HH0065.VI2/4 31.5.2018
Erklärungen zu Seite 1
Explanations for page 1
Déclarations à la page 1
1) Netzteil nach UL 1310, Class 2 oder externe Absicherung durch eine UL anerkannte oder gelistete Sicherung
mit max. 30VAC/3A oder 24VDC/4A.
Es wird ein 8-poliges, geschirmtes Anschlusskabel (Kabeldose) benötigt.
1) Voltage supply according UL 1310, Class2 or device shall be protected by an external R/C or listed fuse, rated
max. 30VAC/3A or 24VDC/4A.
Required is an 8-pin shielded cable (cable box).
1) L’alimentation utilisée, couvre la classe 2 selon la norme UL 1310 ou appareil protégé en externe par un circuit
R/C ou fusible UL à 30VAC/3A ou 24VDC/4A maximum.
Il s'agit d'un câble 8 broches blindé (décodeur) est nécessaire.

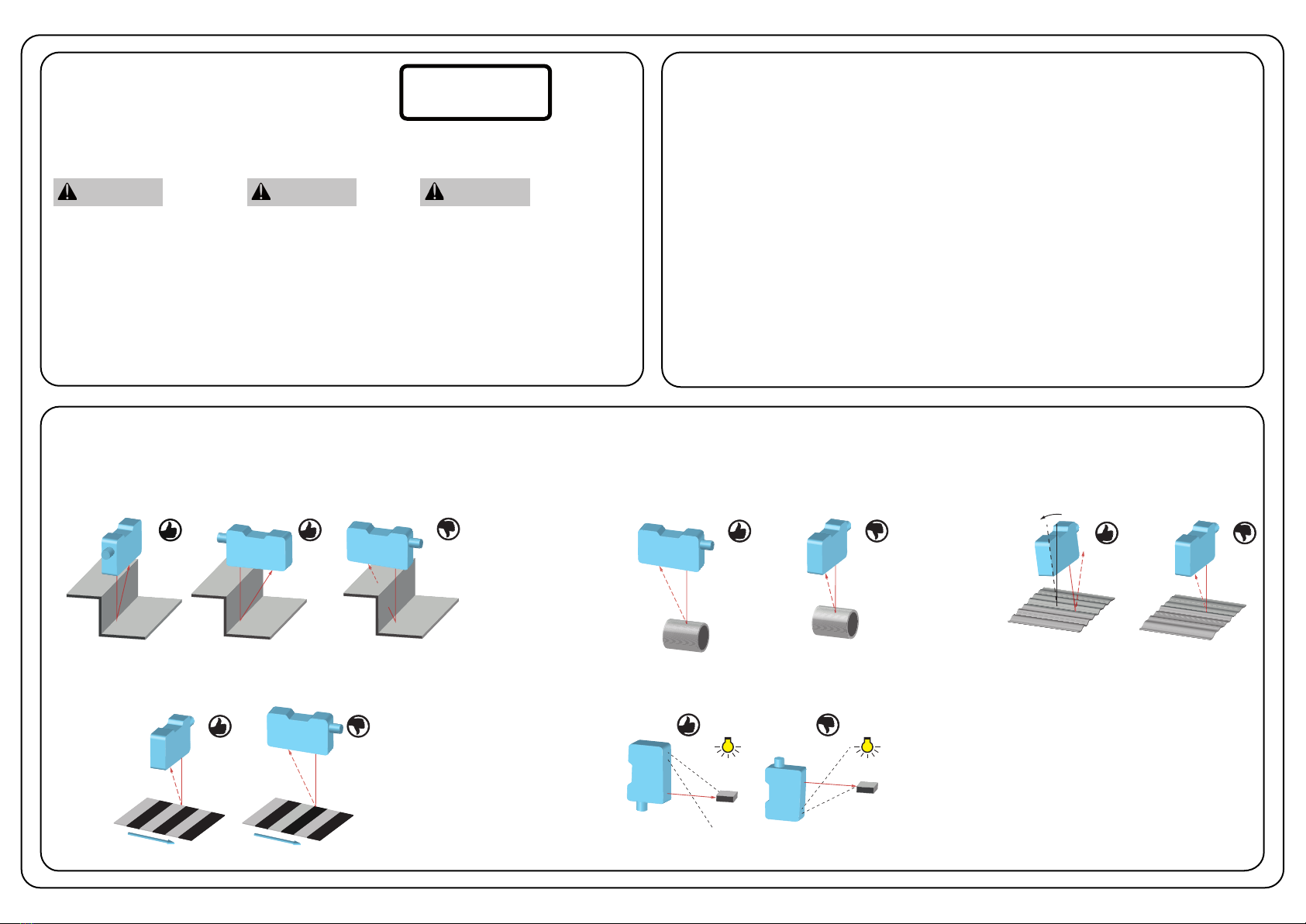

Montagehinweise
Mounting instructions
Indications de montage
Laserstrahl nie auf ein Auge richten.
Es empfiehlt sich, den Strahl nicht ins Leere
laufen zu lassen, sondern mit einem matten
Blech oder Gegenstand zu stoppen.
Do not point the laser beam towards
someone's eye. It is recommended to
stop the beam by a mat object or mat
metal sheet.
Ne dirigez jamais le faisceau vers un oeil.
Il est conseillé de ne pas laisser le faisceau
se propager librement mais de l'arrêter au
moyen d'un objet de surface mate.
VORSICHT CAUTION ATTENTION
Allg. Sicherheitsbestimmungen
General safety instructions
Instructions générales de sécurité
2) Messung auf 90% Reflektivität (Weiss) ohne Filterung / Mittelung
2) Measurement on 90% remission (white) without filtering / no averaging
2) Mesure sur 90% de rémission (blanc) sans filtrage / pas de moyenne
•Aus Lasersicherheitsgründen muss die Spannungsversorgung dieses Sensors abgeschaltet werden, wenn die ganze Anlage oder Maschine
abgeschaltet wird.
•Laser regulations require the power of the sensor to be switched off when turning off the whole system this sensor is part of.
•Pour des raisons de sécurité, l'alimentation de ce détecteur laser doit être coupée en cas d'arrêt total du système incorporan t ce détecteur.
CLASS 1 LASER
PRODUCT
IEC 60825-1/2014
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to laser
notice No. 50, dated June 24, 2007
10 - 15°
Gradins
Stufen
Steps
Runde, glänzende Oberflächen
Round glossy surfaces
Surfaces rondes brillantes
Glänzende Oberflächen
Glossy surfaces
Surfaces brillantes
Surfaces differemment réfléchissantes
Unterschiedlich reflektierende Oberflächen
Different reflection of surfaces
Einwirkung Fremdlicht
Effect of ambient light
Influence lumiére ambiante

OM70T-L0070.HH0065.VI3/4 31.5.2018
Funktionsbaum Function tree Arbre de fonctions
LIVE MONITOR
REF. DIST PLACE THE REFERENCE TEACH REF
PRECISON Standard
High Very High Highest
ANALOG OUTSCALE OUTRANGE
ANALOG OUTCurrent / Voltage CHARACTERISTICPos. slope / Neg. slope
DIGITAL OUTDIGITAL OUTSymmetric / Asymmetric
TOLERANCE Value in mm TOLERANCE NEAR Value in mm
TOLERANCE FARValue in mm OUTPUT LEVEL Active high / Active low HYSTERESISValue in mm
SYSTEM TRIGGER MODE Continuous/Single shot
RS485 BAUD 38400
57600 115200 230400 460800 921600 1500000
RS485 ADDR number
SENSOR INFO SENSOR TYPE
SERIAL NUM
LANGUAGE English
Deutsch Inglese
Français
RESET Factory Set
SETTINGS APPLYSetting 1
Setting 2 Setting 3
STORESetting 1
Setting 2 Setting 3
SHOW ACTIVE Values SHOW SETTING 1 Values
SHOW SETTING 2 Values
SHOW SETTING 3 Values

OM70T-L0070.HH0065.VI4/4 31.5.2018
Toleranz Funktion Tolerance function Fonction de la tolérance
REF.DIST
(tached reference
0 mm)
TOL.FAR
(digital point)
TOL.NEAR
(digital point)
object
+-
12mA / 5V
4mA / 0V 20mA / 10V
Blind range Measuring range MR
--+
+
HYSTERESIS HYSTERESIS
4mA / 0V
(factory)
20mA / 10V
(factory)
RANGE
(SCALE OUT analog)
RANGE
(SCALE OUT analog)
