Baxtran BR16 User manual

ES|FR|IT|EN
INDICADOR
INDICATEUR
INDICATORE
INDICATOR
BR16
El fabricante se reserva el derecho de modificar sin previo aviso las características de sus productos para introducir mejoras técnicas o cumplir con nuevas regulaciones oficiales./Le
constructeur se réserve le droit de modifier les caractéristiques de ses produits en vue d’y apporter des améliorations techniques ou de respecter de nouvelles réglamentations./The
manufacturer reserves the right to modify the specifications of its products in order to make technical improvements or comply with new regulations. Il produttore si riserva il diritto di modificare
senza preavviso le caratteristiche dei suoi prodotti al fine di introdurre dei miglioramenti tecnici o di conformarsi alle nuove normative ufficiali./Le constructeur se réserve le droit de modifier
les caractéristiques de ses produits en vue d’y apporter des améliorations techniques ou de respecter de nouvelles réglamentations./The manufacturer reserves the right to modify the
specifications of its products in order to make technical improvements or comply with new regulations.
20171023
marca propiedad de | est une marque de | trade mark propiety of |marchio di proprietà di:
Pol. Empordà Internacional Calle F. Parcela 15-16
17469 VILAMALLA - (Girona) SPAIN
T. (34) 972 527 212 - F. (34) 972 527 211
V. 4

BR16
2
INDICE
1. ESPECIFICACIONES 6
2. ALIMENTACIÓN 6
3. ANTES DE SU UTILIZACIÓN 6
4. CONSUMO 6
5. CONEXIÓN DE LA CÉLULA DE CARGA AL INDICADOR 6
6. DESCRIPCIÓN DEL DISPLAY Y DEL TECLADO 8
7. MODO CUENTA PIEZA 8
8. CONFIGURACIÓN DE PARÁMETROS 9
8.1 CUENTAS INTERNAS (A/D) I UF-1 9
8.2 CONFIGURACIÓN DE LOS LÍMITES DE PESO (SUPERIOR E INFERIOR) | UF-2 9
8.3 AUTODESCONEXIÓN AUTOMÁTICA | UF-3 10
8.4 CONFIGURACIÓN DE LA ILUMINACIÓN DEL DISPLAY | UF-4 10
8.5 FUNCIÓN HOLD | UF-5 10
8.6 SALIDA DE DATOS RS-232 | UF-6 11
8.7 CONFIGURACIÓN DE LA VELOCIDAD DEL CONVERTIDOR| UF-7 (*) 14
8.8 CIEGA CERO | UF-8 (*) 14
8.9 CONFIGURACIÓN DE LA GRAVEDAD | UF-9 (*) 15
9. CALIBRACIÓN ( SOLO PARA EL PERSONAL AUTORIZADO) (*) 15
9.1 CALIBRACIÓN DE CERO+PESO| ECF-1 15
9.2 CALIBRACIÓN DE CERO | ECF-2 15
9.3 CALIBRACIÓN DE PESO| ECF-3 15
10. PARÁMETROS TÉCNICOS 16
11. GARANTÍA 20
ES

BR16
3
FR
1. SPÉCIFICATIONS 21
2. ALIMENTATION 21
3. AVANT SON UTILISATION 21
4. CONSOMMATION 21
5. CONNEXION DE LA CAPTEURS DE CHARGE À L’INDICATEUR 21
6. DESCRIPTION DE L’AFFICHAGE ET DU CLAVIER 23
7. MODE COMPTE PIÈCES 23
8. CONFIGURATION DE PARAMÈTRES 24
8.1 COMPTES INTERNES (A/D) | UF-1 24
8.2 CONFIGURATION DES LIMITES DE POIDS (SUPÉRIEURE ET INFÉRIEURE) | UF-2 24
8.3 AUTODÉCONNEXION AUTOMATIQUE | UF-3 25
8.4 CONFIGURATION DE L’ÉCLAIRAGE DE L’AFFICHAGE | UF-4 25
8.5 FONCTION HOLD | UF-5 25
8.6 SORTIE DE DONNÉES RS-232 | UF-6 26
8.7 CONFIGURATION DE LA VITESSE DU CONVERTISSEUR | UF-7 (*) 29
8.8 ZÉRO AVEUGLE | UF-8 (*) 29
8.9 CONFIGURATION DE LA GRAVITÉ | UF-9 (*) 29
9. ÉTALONNAGE (UNIQUEMENT POUR LE PERSONNEL AUTORISÉ) (*) 30
9.1 ÉTALONNAGE DE ZÉRO+POIDS| ECF-1 30
9.2 ÉTALONNAGE DE ZÉRO | ECF-2 30
9.3 ÉTALONNAGE DE POIDS| ECF-3 30
10. PARAMÈTRES TECHNIQUES 30
11. GARANTIE 35

BR16
4
IT
1. SPECIFICHE 36
2. ALIMENTAZIONE 36
3. PRIMA DELL’USO 36
4. CONSUMO 36
5. COLLEGAMENTO DELLA CELLA DI CARICO ALL’INDICATORE 36
6. DESCRIZIONE DEL DISPLAY E DELLA TASTIERA 38
7. MODALITÀ CONTAPEZZI 38
8. CONFIGURAZIONE DEI PARAMETRI 39
8.1 CALCOLI INTERNI (A/D) | UF-1 39
8.2 CONFIGURAZIONE DEI LIMITI DI PESO (SUPERIORE E INFERIORE) | UF-2 39
8.3 DISATTIVAZIONE AUTOMATICA | UF-3 40
8.4 CONFIGURAZIONE DELL’ILLUMINAZIONE DEL DISPLAY | UF-4 40
8.5 FUNZIONE HOLD | UF-5 40
8.6 USCITA DEI DATI RS-232 | UF-6 41
8.7 CONFIGURAZIONE DELLA VELOCITÀ DEL CONVERTITORE| UF-7 (*) 44
8.8 CIECA ZERO | UF-8 (*) 44
8.9 CONFIGURAZIONE DELLA GRAVITÀ | UF-9 (*) 45
9. CALIBRAZIONE (SOLO PER IL PERSONALE AUTORIZZATO) (*) 45
9.1 CALIBRAZIONE DELLO ZERO+PESO| ECF-1 45
9.2 CALIBRAZIONE DELLO ZERO | ECF-2 45
9.3 CALIBRAZIONE DEL PESO| ECF-3 45
10. PARAMETRI TECNICI 46
11. GARANZIA 50

BR16
5
EN
1. SPECIFICATIONS 51
2. POWER 51
3. BEFORE USE 51
4. CONSUMPTION 51
5. CONNECTING THE CHARGING CELL TO THE INDICATOR 51
6. DISPLAY AND KEYBOARD DESCRIPTION 53
7. CONTACTS 53
8. PARAMETER CONFIGURATION 54
8.1 INTERIOR CALCULATIONS (A/D) | UF-1 54
8.2 CONSTRUCTION OF WEIGHT LIMIT (HIGH AND LOWER) | UF-2 54
8.3 AUTOMATIC DISARMING | UF-3 55
8.4 CONFIGURING DISPLAY LIGHTING | UF-4 55
8.5 HOLD FUNCTION | UF-5 55
8.6 USCITA DEI DATI RS-232 | UF-6 56
8.7 CONVERTER SPEED CONFIGURATION| UF-7 (*) 59
8.8 BLIND ZERO | UF-8 (*) 59
8.9 CONFIGURATION OF GRAVITY | UF-9 (*) 59
9. CALIBRATION (ONLY FOR AUTHORIZED PERSONNEL) (*) 60
9.1 ZERO CALIBRATION + WEIGHT| ECF-1 60
9.2 ZERO CALIBRATION | ECF-2 60
9.3 WEIGHT CALIBRATION | ECF-3 60
10. TECHNICAL PARAMETERS 60
11. WARRANTY 64

ESMANUAL DE USUARIO BR16
6
1. ESPECIFICACIONES
BR16
Precisión Clase III
Rango de sensibilidad de la célula de carga 1.5 ~ 3.0mV/V
No linealidad ≤0.01%F.S
Voltaje célula DC 5V
Escalón 1/2/5 (seleccionable)
Frecuencia de muestreo 20 veces por segundo (fuera de metereologia)
Resolución interna 300.000~600.000
2. ALIMENTACIÓN
BR16
Entrada 100/240VAC
Salida 12V/1A
Batería recargable 6V/4Ah
3. ANTES DE SU UTILIZACIÓN
1)Situarlabalanzasobreunasuperficiefirmeyllana,noexponerlaenambientesconvibraciones.
2)Utilizarunafuenteeléctricaindependiente,evitarperturbacioneseléctricas.
3) No colocar ningún objeto sobre la plataforma en el momento de poner en marcha el indicador.
4)Porfavor,permitaquelabalanzaseprecalientedurante2-3minutosantesdesuutilización.
5)Evitarcambiosdetemperaturamuybruscosycorrientesdeaire.
6)Nosobrecargarlabalanza,nuncaexcederlacapacidadmáxima.
4. CONSUMO
▪Consumonormalenreposo:approx.12mA-333h
▪Consumoconlaretroiluminación:aprox.36mA-111,11h
▪ConsumoconlaretroiluminaciónysalidaRS-232:aprox.48mA-83h
▪Duracióndelabatería:sinlaretroiluminación,aprox.320horas
5. CONEXIÓN DE LA CÉLULA DE CARGA AL INDICADOR
1)Elconectordelacéluladecargaesde7pins.
2)Cuandoelindicadorestátrabajando,noquitarelconectordelacéluladecarga,esteactopodríadañarelequipo

7
ESMANUAL DE USUARIO BR16
ESQUEMA CÉLULA DE 7 PINS
6
25
4
7
1
3
6
7
CÉLULA
DE
CARGA
PIN 1 EXC +
PIN 2 SEN+
PIN 3 SIG +
PIN 4 SIG -
PIN 5 SEN -
PIN 6 EXC -
PIN 7 GND
CONNEXIÓN RS232
54 3 2 1
98 7 6
2 Tx
3 Rx
5 GND
PROTOCOLO
UARTsignalofEIA-RS232C
SEÑALUARTDEEIA-RS232C
Salidaserie 1200 / 2400 / 4800 / 9600 / 19200 / 34800 bps
Bits de datos 8 bits
Bits de paridad No
Bits de stop 1 bit
INFORMACIÓNCABECERAS
Cabecera1(2BYTES) Cabecera2(2BYTES)
OL–Sobrecarga
ST–Estable NT–Pesoneto
US–INESTABLE GS–Pesobruto

ESMANUAL DE USUARIO BR16
8
6. DESCRIPCIÓN DEL DISPLAY Y DEL TECLADO
Pantone White
Pantone Black
Pantone 7469 C
Pantone 550 C
Pantone 485 C
Opció 1
Opció 2
Opció 3

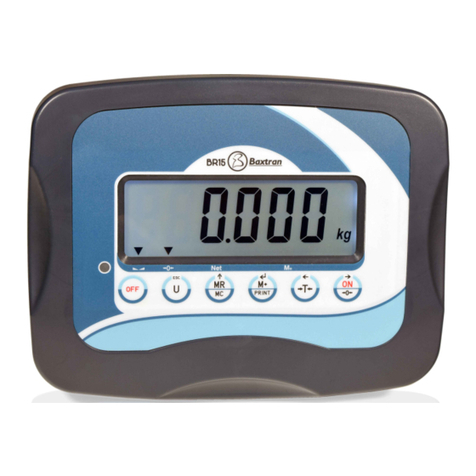

BR15
Pulsarestateclaparaencenderlabalanza.
Mantenerpulsadaestatecladurante2segundosparaapagarelindicador.
1º función Para cambiar de unidad de pesaje.
2º función Para salir de un menú.
1º función Paraponerlalecturadeldisplayacero“0”,elvalordeldisplaytienequesermenoral±2%
delacapacidadmáxima.
2º función Paradesplazarseunespaciohacíalaizquierdaohacíaabajodentrodelmodoprogramación.
1º función Para sustraer el peso de un contenedor.
2º función Paradesplazarseunespaciohacíaladerechaohacíaarribadentrodelmodoprogramación.
1º función ParavisualizarelpesonetoobrutodeunproductocuandoseharealizadounaTara.Cuandose
visualizaelpesobrutodelproductolasdemásteclasquedandeshabilitadas.
2º función Paraincrementarlosvaloresdentrodelmodoprogramación.
1º función TransmisiónmanualdedatosatravésdelpuertoRS-232aunPCoimpresoraysegúnmodo
elegido.
2º función Tecladeconfirmacióndentrodelmodoprogramación.
7. MODO CUENTA PIEZA
1. Presione la tecla hastaquelapantallamuestrePcs.
2. Presione sucesivamenteparaseleccionarlacantidaddepiezasdelamuestra.Lapantallamostrarásucesivamente
C 10 / C20 / C 50 / C 100 / C 200.
3. Sitúelamuestrasobrelaplataforma,esperequeseenciendaelindicadordeestabilidadypresionelatecla .
4. Sitúeelproductoencimadelaplataformaylapantallamostraráelnúmerodepiezas.
LaacumulaciónyenvíodedatosdependerádelmodoelegidoenelapartadoUF-6.
• Paravolveralmododepesajenormal,presionelatecla .
• Sideseavolveralmodocuentapiezas,usandolamismamuestradereferencia,presionenuevamentelatecla .
• Sideseacambiarlamuestradereferencia,vuelvaarepetirlospasosdescritosanteriormente.

9
ESMANUAL DE USUARIO BR16
8. CONFIGURACIÓN DE PARÁMETROS
8.1 CUENTAS INTERNAS (A/D) UF-1
8.2 CONFIGURACIÓN DE LOS LÍMITES DE PESO (SUPERIOR E INFERIOR) UF-2
8.3 AUTODESCONEXIÓN AUTOMÁTICA UF-3
8.4 CONFIGURACIÓN DE LA ILUMINACIÓN DEL DISPLAY UF-4
8.5 FUNCIÓN HOLD UF-5
8.6 SALIDA DE DATOS RS-232 UF-6
8.7 CONFIGURACIÓN DE LA VELOCIDAD RS-232 UF-7
8.8 PROMEDIO DEL CERO UF-8
8.9 CONFIGURACIÓN DE LA GRAVEDAD UF-9
Paraaccederalaconfiguracióndeparámetros,pulsaralmismotiempolasteclas y .
Pulsar las teclas y paranavegarporelmenú(UF-1~UF-9).
Pulsar la tecla paraaccederalparámentroyconfirma.
Pulsar la tecla parasalirdelmenúyvolveralmododepesaje.
8.1 CUENTAS INTERNAS (A/D) I UF-1
1. Pulsar la tecla paravisualizarlascuentasinternasdelabalanza.
2.Parapasaralsiguienteparámetro,pulsarlatecla ylapantallaindicaráelvoltajedelabatería.
3. Pulsar la tecla para volver al menú UF.
8.2 CONFIGURACIÓN DE LOS LÍMITES DE PESO (SUPERIOR E INFERIOR) | UF-2
1. Pulsar la tecla paraaccederalparámetro.
2.Eldisplaymostraráelmensaje“000000L”(Límiteinferior).
3.Utilizarlasteclas y paramoverelcursorylatecla para seleccionar el número deseado.
4. Pulsar la tecla para confirmar.
5.Eldisplaymostrará“00000H”(Límitesuperior).
6.Utilizarlasteclas y paramoverelcursorylatecla para selecccionar el número deseado.
7.Pulsarlatecla para confirmar.
8.Eldisplaymostraráelvalor
A B C
0 0 0
(configuracióndelaalarma)
DISPLAY VALOR ESTABILIDAD
A 0 no hace falta estabilidad para sonar
1 hace falta estabilidad para sonar
B 0 siempre 0
C 0 alarma apagada
1alarmasuenasiestáenlafranjaOk (entre
límitesLoyHi)LO OK HI
2alarmasuenasiestápordebajodellímite
inferior Lo oporencimadellímitesuperior
Hi
LO OK HI

ESMANUAL DE USUARIO BR16
10
9.Utilizarlasteclas y paramoverelcursorylatecla para seleccionar el número deseado.
10. Pulsar la tecla para confirmar.
LasindicacionesenpantallaLo,Ok,Hi apareceran en pantalla según el peso.
8.3 AUTODESCONEXIÓN AUTOMÁTICA | UF-3
MODOS:
AoFF 00 Autodesconexióndesactivada.
AoFF 01 Autodesconexiónactivada,labalanzaseapagaráautomáticamentetranscurrido1minuto
sinserutilizada.Seleccioneeltiempodeautodesconexiónantre1y99minutos.
1. Pulsar la tecla paraaccederalparámetro.
2.Utilizarlasteclas y paramoverelcursorylatecla para seleccionar el tiempo deseado.
3. Pulsar la tecla para confirmar.
8.4 CONFIGURACIÓN DE LA ILUMINACIÓN DEL DISPLAY | UF-4
MODOS:
AAutomática.
ON Iluminaciónactivadasiempre.
OFF Iluminacióndesactivada.
1. Pulsar la tecla paraaccederalparámetro.
2. Pulsar la tecla para seleccionar el modo deseado.
3. Pulsar la tecla para confirmar.
8.5 FUNCIÓN HOLD | UF-5
LosmodoHOLD permitenque,unavezretiradoelobjetodelplato,eldisplaymantieneelpesofijadohastalapresiónde ,funciónmuy
útil para el pesaje de animales). Nota: si usted ha activado el modo hold, NO PODRÁ UTILIZAR LA FUNCIÓN LÍMITES NI ACUMULACIÓN.
1. Pulsar la tecla paraaccederalparámetro.
2. Pulsar la tecla para seleccionar el modo deseado.
3. Pulsar la tecla para confirmar.

11
ESMANUAL DE USUARIO BR16
MODOS:
• HOLD 0 : Desactivado.
• HOLD 1 : Animal en movimiento.
• HOLD 2 : Valor de pico.
• HOLD 3:Holdestable.
• HOLD 4:Holdestableconautocancelaciónacero.
HOLD 1.
• Unavezsehaaccedidoaesteparámetro,lapantallamuestraPCt,
• Use las teclas y paramoverelcursorylatecla paraseleccionarelvalordelrangodeHOLDdeseadode001
a 100.
• Pulsar la tecla para confirmar.
• Lapantallamostrarátime 8, use la teclas y paramoverelcursorylatecla para seleccionar el número de
repeticiones deseado durante el rango de hold.
• Pulsar la tecla para confirmar.
Ejemplo: PCt pequeño y time grande implica más precisión y mayor tiempo de estabilización.
8.6 SALIDA DE DATOS RS-232 | UF-6
1. Pulsar la tecla paraaccederalparámetro.
2. Pulsar la tecla paraseleccionarlavelocidaddetransmisióndeseada.
3. Pulsar la tecla para confirmar.

ESMANUAL DE USUARIO BR16
12
FORMATO DE LOS DATOS
Ningún formato
232 0 Salida RS-232 Desactivada
Formato 1 PC
FORMATOAUTOMÁTICODE
PESOOPIEZAS
ENVÍODETRAMA 232 1
232 2
232 3
Envíodetrama,sinacumulación,cuandoconsigueestabilidadcon formato 1.
Envíodetramacontinuoconformato 1.
Envíodetrama,sinacumulación,manualpresionandolatecla con formato 1.
Formato 2 PC
FORMATOAUTOMÁTICODE
PESOOPIEZAS
ENVÍODETRAMA
232 4
232 5
232 6
Envíodetrama,sinacumulación,cuandoconsigueestabilidadconformato 2.
Envíodetramacontinuoconformato 2.
Envíodetrama,sinacumulación,manualpresionandolatecla con formato 2.
Formato 3 impresora
FORMATOAUTOMÁTICO
DEPESOOPIEZAS
ENVÍODETRAMA
232 7 Envíodetramayacumulaciónmanual,pasandoporceroypresionandolatecla con
formato 3.
Siestandolapantallaa0,sepresionadosvecesseguidaslatecla seimprimelalíneadetotal.
Y se borra la memoria de pesadas.
Nota:Acumulaciónytotalizaciónnodisponibleparametrologialegal.
232 8 Envíodetramayacumulaciónautomáticaalaestabilidad,pasandopor0conformato 3.
Siestandolapantallaa0,sepresionadosvecesseguidaslatecla seimprimelalíneadetotal.
Y se borra la memoria de pesadas.
Nota:Acumulaciónytotalizaciónnodisponibleparametrologialegal

13
ESMANUAL DE USUARIO BR16
Formato 4 impresora
FORMATOAUTOMÁTICO
DEPESOOPIEZAS
NOTA:totalizaciónnodisponibleen
metrologia legal.
ENVÍODETRAMA 232 9 Envíodetramayacumulaciónmanual,pasandoporceroy
presionando la tecla con formato 4
Siestandolapantallaa0,sepresionadosvecesseguidaslatecla
seimprimeelresumendetiquets
Y se borra la memoria de pesadas
NOTA:totalizaciónnodisponibleenmetrologialegal.
ENVÍODETRAMA 232 10 Envíodetramayacumulaciónautomáticaalaestabilidad,pasando
porceroypresionandolatecla con formato 4.
Siestandolapantallaa0,sepresionadosvecesseguidaslatecla
seimprimeelresumendetiquets
Y se borra la memoria de pesadas
NOTA:totalizaciónnodisponibleenmetrologialegal.
NOTA: Cadavezquesehaceunaacumulación,elvisormuestraeltotalacumuladodurante3segundos.

ESMANUAL DE USUARIO BR16
14
FORMATO 1 (232 1 ~ 3):
18 BYTES ASCII PARA LAS UNIDADES kg, g, t, lb
12, 12, 1234567812CR LF
Cabecera 1 Cabecera 2 Datos Unidad
21 BYTES ASCII PARA LAS UNIDADES tl, T, lboz
12, 12, 1234567891234CRLF
Cabecera 1 Cabecera 2 Datos Unidad
19 BYTES ASCII PARA LA UNIDAD pcs
1 2 , 1 2 , 1 2 3 4 5 6 7 8 1 2 3 CR LF
Cabecera 1 Cabecera 2 Datos Unidad
FORMATO 2 (232 4 ~ 6):
12 BYTES ASCII PARA LAS UNIDADES kg, g, t, lb
1 2 3 4 5 6 7 8 1 2 CR LF
Datos Unidad
15 BYTES ASCII PARA LAS UNIDADES tl, T, lboz
1234567891234CRLF
Datos Unidad
13 BYTES ASCII PARA LA UNIDAD pcs
1 2 3 4 5 6 7 8 1 2 3 CR LF
Datos Unidad
8.7 CONFIGURACIÓN DE LA VELOCIDAD DEL CONVERTIDOR| UF-7 (*)
1. Pulsar la tecla paraaccederalparámetro.
2. Pulsar la tecla para seleccionar el modo deseado.
Modo1 Normal
Modo2 Rápido
Modo3 Lento
3. Pulsar la tecla para confirmar.
8.8 CIEGA CERO | UF-8 (*)
Muestra0enpantallahastallegaralasiguientedivisiónseleccionada.Empezandoamostrarvaloresapartirdeestadivisión.
Ejemplo:
básculacone=2g
ciega en 5 divisiones
Mostrará0hastallegara2x5=10gelprimervalorquemostraráserá12g.
1. Pulsar la tecla paraaccederalparámetro.
2. Pulsar la tecla para seleccionar.
3. Pulsar la tecla para confirmar.

15
ESMANUAL DE USUARIO BR16
8.9 CONFIGURACIÓN DE LA GRAVEDAD | UF-9 (*)
1. Pulsar la tecla paraaccederalparámetro.
2.Paracambiarelvalor,pulsarlatecla ,seguidamenteutilizarlasteclas,utilizarlasteclas y paramoverelcursorylatecla
para seleccionar el número deseado.
9. CALIBRACIÓN ( SOLO PARA EL PERSONAL AUTORIZADO) (*) !
9.1 CALIBRACIÓN DE CERO + PESO (SPAN) ECF-1
9.2 CALIBRACIÓN DE CERO ECF-2
9.3 CALIBRACIÓN DE PESO (SPAN) ECF-3
0.MoverelswitchinternoaCALON.
1.Dentrodelmodonormaldepesaje,pulsarlasteclas y,eldisplaymostraráelmensajeECF – 1.
2. Pulsar las teclas y paraseleccionarlafuncióndeseada:ECF-1, ECF-2 o ECF-3
9.1 CALIBRACIÓN DE CERO+PESO| ECF-1
Pulsar la tecla ,eldisplaymostraráCALZ.
Pulsar la tecla ,paraponeracerolalecturadeldisplay.
Pulsar las teclas y para mover el cursor.
Pulsar la tecla introducirelvalordelapesadecalibración.
Colocarlapesadecalibraciónsobrelaplataformaypulsarlatecla paraefectuarlacalibraciónunavezlalecturaseaestable.
9.2 CALIBRACIÓN DE CERO | ECF-2
Pulsar la tecla ,eldisplaymostraráCALZ.
Pulsar la tecla ,paraponerlalecturadeldisplayacero.
Pulsar la tecla ,paraefectuarlacalibración.
9.3 CALIBRACIÓN DE PESO| ECF-3
Pulsar la tecla ,eldisplaymostraráelvalordelpesodecalibración
Pulsar las teclas y para mover el cursor.
Pulsar la tecla paramodificarelvalordelapesadecalibración.
Pulsar la tecla para confirmar.
Colocarlapesadecalibraciónsobrelaplataformaypulsarlatecla paraefectuarlacalibraciónunavezla

ESMANUAL DE USUARIO BR16
16
10. PARÁMETROS TÉCNICOS
!NOMODIFIQUELOSPARÁMETROSTÉCNICOSSINOESESTRICTAMENTENECESARIO.UNAMALACONFIGURACIÓNDEESTA
SECCIÓNPUEDEPROVOCARUNMALFUNCIONAMIENTODELABALANZA.
Enelcasodevisoresverificados,abraelvisorycambieelinterruptordecalibraciónalaposiciónCALON.Enestecaso,recuerdequeromper
losprecintosconllevalaperdidadelaverificación.
ENTRAR Y SALIR DE LA CALIBRACIÓN
DISPLAY DESCRIPCIÓN y SECUENCIA DE USO
•CONELINTERRUPTORINTERNOENPOSICIONCALON.
•Conelvisorapagado,presioneymantengapresionadalatecla yencendidadeequipo,cuando
la pantalla muestre 1001,sueltelatecla .
Presione la tecla para acceder a las teclas o paracambiardeparámetroylatecla
parasalirdelmenúyelvisorsereiniciaráautomáticamente.
LF 1
CALIBRACIÓN DE PESO LF 1
DISPLAY DESCRIPCIÓN y SECUENCIA DE USO
Lacalibraciónsepuederealizarconcualquierpeso,peroelpesonodebeserinferiora1/3delamáxi-
ma capacidad ni nunca debe ser sobrepasada.
•Presione la tecla paraempezarlacalibracióndezero(presione parasalirdelacalibración
yvolveralmenúLF1)
LF 1
CAL Z
150.00 kg •Utilice , y ,0 ~ 9 ydespués paraintroducirelpesoconelqueseharála
calibración.(Presione parasalirdelacalibraciónyvolveralmenúLF1)
150.00 kg •Sitúeelpesorequeridosobrelabásculatalycómoindicaeldisplayparpadeante.
150.00 kg
•Unavezestabilice,presione paracalibrarla.(presioneESCparasalirdelacalibraciónyvolver
almenúLF1).
LACALIBRACIÓNSETERMINARÁYLABÁSULAVOLVERÁALMODODEPESAJEAUTOMÁTICAMENTE.

17
ESMANUAL DE USUARIO BR16
CONFIGURACIÓN LF 2
DISPLAY DESCRIPCIÓN Y SECUENCIA DE USO
PRIMER PASO
•VISUALIZACIÓNDELASCUENTASINTERNAS
262144
SEGUNDO PASO •POSIBLESVALORESDELOSPARÁMETROSDECONFIGURACIÓN
A:SistemaMétrico 0:NO 1: kg 2:T 3:g
1 0 0 0 0 1
B:SistemaAmericano 0:NO 1: lb 2:lboz
C: otras unidades 0:NO 1:TWkg 2:HKkg 3:VISS
D:PCS 0:OFF 1:ON
A B C D E FE: doble rango 0:OFF 1: multi intervalo 2:multi rango
F:unidadesdecalibración 1: usar unidades
métricas 2: usar unidades
americanas
lboznosepuedenseleccionarcomounidadesdecalibración.
Labasculanonosdejarácontinuarhastaelpróximopasosihayunerrordurantelaprogramación.
TERCER PASO
DespuésdeentrarlosparámetrosLF2,elvisormostrarálaúltimaconfiguraciónguardada.Todoslos
pasosdebencompletarse,sinoelvisorcontinuaráconlaconfiguraciónanterior.
ProcedaconlacalibracióndepesodespuésdeLF2.
LF 2 •Presione la tecla paraempezarymostraráelVALORINTERNO. Presione para salir del
menúylabásculasereiniciaráautomáticamente.
262144 •Presione paracontinuarconlaconfiguración.(presione parasalirdelaconfiguración
yvolveralmenúLF2).
100001
• Utilice , y ,ydespués para seleccioinar las UNIDADESYMODODEPESA-
JEsegún la tabla anterior. (presione parasalirdelacalibraciónyvolveralmenúLF2).
000000kg • Utilice , y ,ydespués paraseleccioinarlaCAPACIDADMÁXIMA,teniendo
encuentaelnúmerodedecimalesquevaaseleccionarenelsiguientepaso.(presione para
salirdelacalibraciónyvolveralmenúLF2).
d 0.0kg • Utilice , ydespués para mover el punto decimal. (presione para salir de
laconfiguraciónyvolveralmenúLF2).
div 01 • Utilice ydespués paracambiarelescalón(presione para salir de la configura-
ciónyvolveralmenúLF2).
LF2 • Utilice , y para continuar con otras configuraciones o presione para salir
delmenúylabásculasereiniciaráautomáticamente).

ESMANUAL DE USUARIO BR16
18
VELOCIDAD DEL CONVERTIDOR AD LF 4
SPEED 1 velocidadestándar15Hz.
SPEED 2 altavelocidad30Hz.
SPEED 3 bajavelocidad7.5Hz
*EstafunciónquedabloqueadacuandoUF-5seencuentraenmodoHOLD1.
*Elvalordefábricaes1
DISPLAY DESCRIPCIÓN Y SECUENCIA DE USO
LF4 •Presione paraempezaro parasalirdelmenúylabásculasereiniciaráautomática-
mente.
SPEED 1 • Utilice ydespués para seleccionar la velocidad del convertidor AD (presione
parasalirdelaconfiguraciónyvolveralmenúLF4)
LF 4 • Utilice , ydespués para continuar con otros ajustes o presione para salir
delmenúylabásculasereiniciaráautomáticamente.
CIEGA LF 5
DISPLAY DESCRIPCIÓN Y SECUENCIA DE USO
LF 5 ZP 0OFF
ZP 1Unadivisiónnosemostraráestandoacero
ZP 2Dosdivisionesnosemostraránestandoacero
ZP 3Tresdivisionesnosemostraránestandoacero
ZP 4Cuatrodivisionesnosemostraránestandoacero
ZP 5Cincodivisionesnosemostraránestandoacero
*EstafunciónquedabloqueadacuandoUF-5seencuentraenmodoHOLD1
*ElvalordefábricaesZP0
DISPLAY DESCRIPCIÓN Y SECUENCIA DE USO
•Presione paraempezaro parasalirdelmenúylabásculasereiniciaráautomática-
mente.
LF 5
ZP 0
• Utilice ydespués paraseleccionarcuantasdivisionesnosemostraránacero.(pre-
sione ESCparasalirdelaconfiguraciónyvolveralmenúLF4)
LF 5 • Utilice , ydespués para continuar con otros ajustes o presione para salir
delmenúylabásculasereiniciaráautomáticamente.

19
ESMANUAL DE USUARIO BR16
CONFORMIDAD DE APROBACIÓN LF 6
DISPLAY DESCRIPCIÓN Y SECUENCIA DE USO
nonE VersiónnoverificadaOIML versiónverificada
NO MODIFIQUE BAJO NINGÚN CONCEPTO ESTE PARÁMETRO.
Elcambiodeesteparámetroimplicaelbloqueodeciertasfuncionalidades.
LF 6
!
GRAVEDAD LF 7
*Introduzcalagravedaddesuzonaantesderealizarlaprimeracalibración.
*Introduzcalagravedaddedestinodespuésderealizarlacalibración.
*Elvalordegravedadserádenegadosiesmayorque9.83217(gravedaddepolo)oinferiorque9.78031(gravedaddelecuador).
Valordefábrica:9.801
DISPLAY DESCRIPCIÓN Y SECUENCIA DE USO
• Presione para continuar o parasalirdelmenúylabásculasereiniciaráautomática-
mente.
LF 7
-00- • Lapantallamostraráelnúmerodepre-calibraciónduranteunsegundo.
9.8035 • Presione para continuar.
9.8035 • Utilice , y ,0 ~ 9 ydespués para introducir el valor de gravedad..
(presioneESCparasalirdelaconfiguraciónyvolveralmenúLF7).
CERO INICIAL LF 8
SEtZ Yreseteaelpuntodecerocadavezquesereinitalabáscula
SEtZ nreseteodelpuntoceroOFF
DISPLAY DESCRIPCIÓN y SECUENCIA DE USO
• Presione paraempezaro parasalirdelmenúylabásculasereiniciaráautomática-
mente.LF 8
• Utilice y después para seleccionar el modo de cero inicial. (presione para
salirdelaconfiguraciónyvolveralmenúLF8)SetZ Y
LF 8 • Utilice , ydespués para continuar con otros ajustes o presione para salir
delmenúylabásculasereiniciaráautomáticamente.

ESMANUAL DE USUARIO BR16
20
11. GARANTÍA
Estaindicadorestágarantizadocontratododefectodefabricaciónydematerial,porunperiodode1añoapartirdelafechadeentrega.
Duranteesteperiodo,GIROPÈS,seharácargodelareparacióndelindicador.
Estagarantíanoincluyelosdañosocasionadosporusoindebidoosobrecargas.
Lagarantíanocubrelosgastosdeenvío(portes)necesariosparalareparacióndelindicador.
