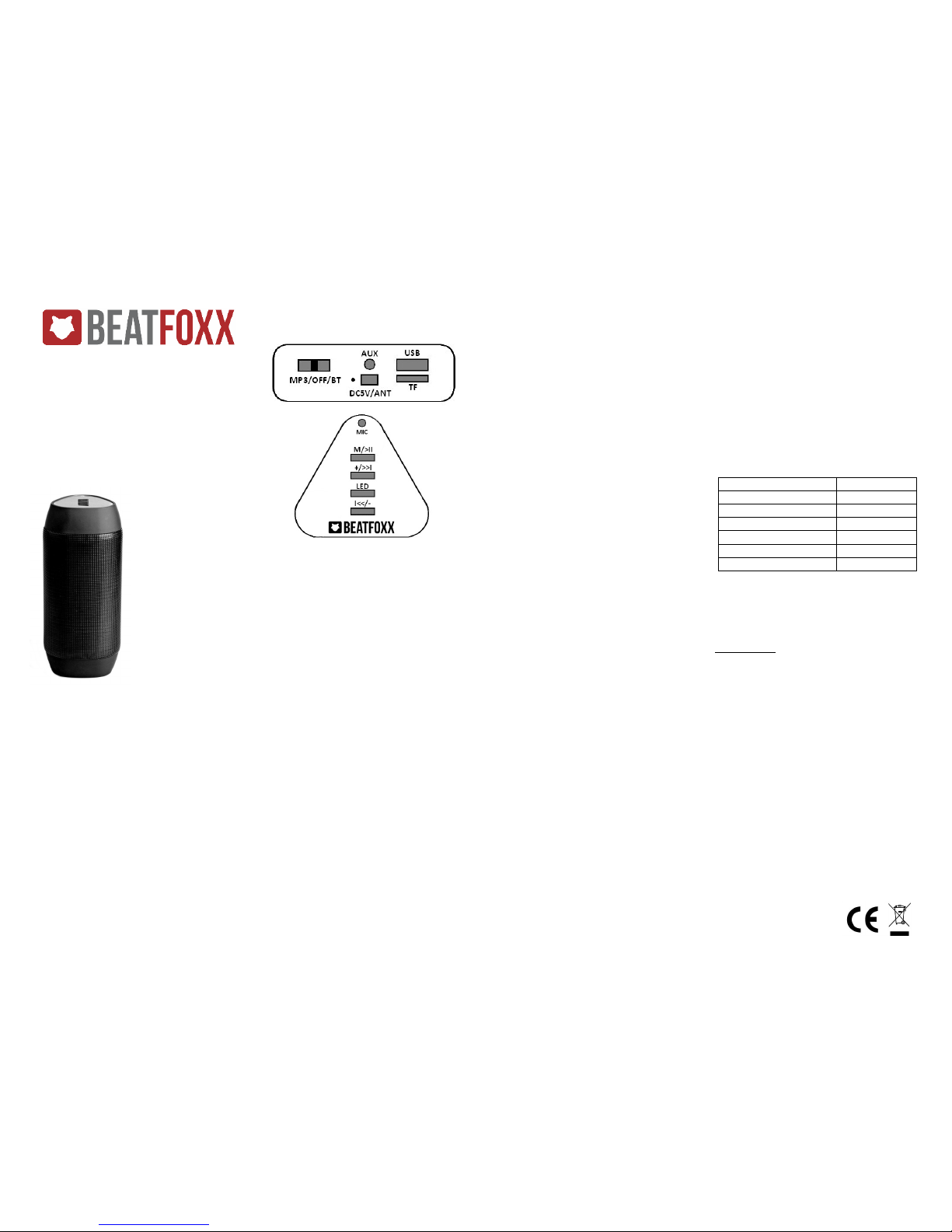

BEATFOXX LB-220BT LED Beat User manual

LB-220BT LED Beat
Portable LED Bluetooth Speaker
ArtNr 00044046
Please read these instructions care ully
be ore using the device and retain or
uture re erence
Important Sa ety
Instructions
Keep the unit away from
heat sources, direct
sunlight, humidity, water
and any other liquids. Do
not operate the unit if it
has been ex-posed to
water, moisture or any
other liquids to prevent
against electric shock,
explosion and/or in ury to
yourself and damage to
the unit. Do not use the
unit if it has been dropped
or damaged in any way.
Repairs to electrical
equipment should only be
performed by qualified staff. Improper repairs may
place the user at serious risk. Do not use the unit
with wet hands. Do not put ob ects into any of the
openings. Keep the unit free from dust, lint etc. Do
not use this unit for anything other than its intended
use. Keep the unit out of reach of small children. This
product is not a toy. Do not use chemical cleaning
solvents to clean. Do not open the device. For
cleaning only use soft and dry cloth.
Getting Started
Unpack the Bluetooth speaker & accessories.
Remove all packaging from the Bluetooth speaker.
Check if the box and accessories is not damaged.
Package contents
LB-220BT LED Beat Bluetooth Speaker
Instruction Manual
USB charging cable
3.5mm stereo audio cable
Player / Operation controls
Charging
Power off the device (MP3/OFF/BT switch in middle
position). Connect the USB charging cable with a USB
net adaptor or USB computer socket. Connect the
opposite side of charging cable with DC5V/ANT input
socket. During charging the LED indicator light will
show red light. When the device is fully charged, the
LED turns off. Charging will take 3-4 hrs. After
charging disconnect the loading cable. Play time is
depending on volume setting.
Operation Modes
You can use the speaker in different operation
modes / playing modes (AUX  Bluetooth  FM
Radio  USB/SD). When the speaker is connected to
a smartphone by Bluetooth it can receive phone calls
and work as speaker phone.
USB device / Micro SD card (TF)
Insert a USB storage device (USB stick) or Micro SD
card in USB socket or card slot (TF). Switch on the
speaker to MP3 mode. The player can play music
files in MP3 format. Please take care that the files
are stored in the main root of the device. No folders
are allowed to be on the storage device.
Controls and operation: Press Pause/Play button
(>II) to control music playback. Long press volume up
button (+) to increase the volume, volume down
button (-) to decrease the volume. Short press of
these buttons will play next/previous track.
Bluetooth pairing
Switch the mode switch to “BT” position, the
speaker will send a signal tone the device is ready in
searching/pairing/reconnect mode. For first time
pairing switch on Bluetooth function on your smart
phone or Bluetooth player. Scan for Bluetooth
devices. Connect with “LB-220BT” device. The device
will confirm connection with a signal tone.
After power off/on the signal tone will and the
speaker will reconnect automatically if your mobile
phone has been paired previously. The device will
confirm connection with a signal tone.
Note: Depending on the device’s type and
configuration, manual reconnection may be
required.
With the play and volume controls on the Top side of
the speaker you can control the playback. Or you can
use the control functions on your Bluetooth device.
Speaker phone
When your smartphone is connected by Bluetooth
you can use the device as phone speaker. When a
call is coming in press the mode (M) button on top of
the speaker to answer the call. Use the microphone
for speech. Finish the call by pressing the mode
button again. Use volume +/- buttons to ad ust
volume. By short pressing the mode button twice
the last number will be redialed.
LINE (AUX) Function
Switch on the speaker to MP3 mode and use the
3.5mm stereo audio cable to connect your devices
(player, smartphone) auxiliary output port with the
LB-220BT AUX in ack. Start and navigate the tracks
on your player. Max. loudness can be ad usted with
volume control buttons (see USB/SD operation).
Disconnect the auxiliary cable when finished.
FM Radio Mode
Remove AUX cable and USB/SD storage devices.
Switch on the speaker to MP3 mode. Short press the
mode (M) button on top of the speaker to start the
automatic search for radio stations. All detected
stations are stored. With I<< and >>I buttons you can
navigate through the stations which are in storage.
Long press volume up button (+) to increase the
volume, volume down button (-) to decrease the
volume.
LED Function
When you turn on the speaker the LED effect will
start working immediately. The light effect can be
turned on and off by pressing the LED button on top
side of the speaker.
Please Note
Not all mobile phones support all the functions listed
above. Please refer to your mobile phones user
manual for further information.
Certain functions and indication tones may vary
depending on your mobile phone. When the volume
is ad usted to max, you will hear an indication tone.
Musikhaus Kirstein GmbH
Bernbeurenerstrasse 11
86956 Schongau/Germany
www.kirstein.de
CE compliance
The CE-marking which is made on your product
and/or packing resp. user manual confirms the
compliance of the product with all for this item
related harmonized EC directives. You can download
the EC declaration of conformity for this item under
download link below:
Http://www.kirstein.de/docs/Kon ormitaetserklaer
ung/CE_Kon ormitaetserklaerung_000xxxxx.pd
Please replace the placeholder „xxxxx“ by the last 5
digits of the product article number.
Bluetooth specification Bluetooth V2.1 + EDR
BT operating distance 10m (max.)
Frequency 150Hz-20KHz
Speaker power 2x3W
Rechargeable Lithium Battery 3.7V / 1200mAh
Charging Time approx. 4 hrs
Playing Time approx. 2 hrs

LB-220BT LED Beat
Portable LED Bluetooth Speaker
ArtNr 00044046
Bitte lesen Sie diese Bedienungsanleitung
und die Sicherheitsanweisungen vor dem
ersten Einschalten sorg ältig durch.
Sicherheitshinweise
Setzen Sie das Gerät keinen Wärmequellen wie
Herd, Heizung oder direkter Sonneneinstrahlung aus.
Vermeiden Sie den Kontakt mit Feuchtigkeit sowie
Staub und Schmutz.
Verwenden Sie das
Gerät nicht mehr wenn
es offensichtlich be-
schädigt ist oder
herunter gefallen ist.
Reparaturen dürfen nur
von Fachpersonal
durchgeführt werden.
Benutzen Sie das Gerät
nicht mit feuchten
Händen, stecken Sie
keine Gegenstände
(Nadeln, Kugel-
schreiber, etc.) in die
Öffnungen an Gehäuse
oder Stecker. Benutzen
Sie das Gerät nur wie in
dieser Anleitung be-
schrieben. Das Gerät ist kein Spielzeug, halten Sie es
von kleinen Kindern fern. Öffnen Sie das Gerät nicht.
Zur Reinigung verwenden Sie nur ein weiches,
trockenes und fuselfreies Tuch.
Erstes Einschalten
Nehmen Sie den BT-Lautsprecher aus der Packung
und entfernen Sie alle Verpackungsteile. Prüfen Sie
den Packungsinhalt auf Vollständigkeit und
eventuelle Beschädigungen.
Packungsinhalt
Bluetooth Lautsprecher mit LED Effekt
Bedienungsanleitung
USB Ladekabel
3.5mm Stereo Audiokabel
Bedienelemente
Akku Au laden
Schalten Sie das Gerät aus (Betriebswahlschalter
MP3/OFF/BT auf Mittelstellung). Verbinden Sie den
DC5V/ANT Anschluss mit dem Ladekabel mit einem
PC, USB-Netzteil oder geeignetem USB Anschluss mit
5V Versorgungsspannung. Während des
Ladevorgangs leuchtet die Status-LED rot, wenn der
interne Akku vollständig geladen ist erlischt diese.
Der Ladevorgang ist bei vollständig entladenem Akku
nach 3-4h abgeschlossen, entfernen Sie danach das
Ladekabel. Die Spielzeit des Lautsprechers
(Akkuladung) ist abhängig von der eingestellten
Lautstärke.
Betriebsarten
Der Lautsprecher kann in verschiedenen
Betriebsarten betrieben werden (Aux-In 
Bluetooth  FM Radio  USB/SD-Card).
USB Speicherstick / Micro SD-Card (TF)
Führen Sie einen USB-Speicherstick oder eine Micro
SD-Card in den dafür vorgesehenen Slot. Der Player
kann Musikstücke im MP3 Format abspielen. Stellen
Sie den Wahlschalter auf MP3. Mit der Pause/Play
Taste können Sie das Abspielen der Musikstücke
(Tracks) starten bzw. anhalten. Mit den Tasten für
die Lautstärke (+) und (-) können Sie die Lautstärke
durch langen Tastendruck erhöhen und absenken.
Durch kurzen Tastendruck auf diese Tasten können
sie den vorherigen bzw. nächsten Musiktitel
auswählen.
Bluetooth Verbindung
Schalten Sie das Gerät mit dem Wahlschalter auf BT
(Bluetooth), es ertönt ein Signalton und das Gerät ist
für die Verbindung bereit. Wurden mit einem
Bluetooth-Gerät schon vorher einmal eine
Verbindung aufgebaut, baut sich diese wieder auf.
Bei der ersten Verwendung schalten sie auf Ihrem
Smartphone oder Bluetooth-Player die Bluetooth
Funktion ein und aktivieren Sie die Suchfunktion. Das
Gerät meldet sich mit “LB-220BT”. Stellen Sie die
Verbindung her, eine erfolgreiche Kopplung wird mit
einem Signalton bestätigt. Beachten Sie zur
Kopplung auch das Handbuch Ihres Bluetooth-
Gerätes.
Mit den Bedientasten Play/Pause (>II), nächster Titel
>>I und vorheriger Titel i<< können Sie das Abspielen
der Musikstücke steuern. Parallel hierzu können Sie
die Bluetooth Steuerfunktionen auf Ihrem Player
verwenden. Die Lautstärkeeinstellung erfolgt wie
unter USB/SD-Card beschrieben.
Schalten Sie nach Gebrauch das Gerät wieder auf
Stellung „OFF“. Dies verlängert die Batterielaufzeit.
Bluetooth Freisprecheinrichtung
Wenn Ihr Smartphone per Bluetooth gekoppelt ist
können Sie den LB-220BT als Freisprecheinrichtung
nutzen und ankommende Anrufe annehmen.
Drücken Sie hierzu beim Signalton die Mode Taste.
Die Lautstärke können Sie wie gewohnt einstellen.
Durch erneutes Drücken der Mode Taste beenden
Sie das Gespräch. Wenn Sie die Mode Taste zwei mal
kurz drücken wird die letzte Nummer wieder
gewählt (Wahlwiederholung).
AUX-IN Betriebsart
Verbinden Sie das Stereo-Audiokabel mit der AUX
Buchse und der 3.5mm Klinken-Ausgangsbuchse
Ihres Abspielgeräts (Audioquelle). Stellen Sie den
Betriebsart-Wahlschalter auf MP3.
Sie können nun das Abspielen Ihrer Musik am Audio-
gerät starten. Dort stellen Sie auch die Abspiel-
lautstärke ein. Dazu überlagernd arbeitet die Laut-
stärkeeinstellung am LB-220BT mit den Tasten
Lautstärke (-) und (+).
FM Radio
Stellen Sie den Betriebsart-Wahlschalter auf MP3.
Durch Tastendruck auf die Mode Taste wechseln Sie
in Betriebsart FM-Radio. Durch kurzen Tastendruck
auf die Play/Pause Taste (4) starten Sie den Sender-
suchlauf.
Mit den Tasten “Next Track” (6) & “Prev Track” (5)
können Sie die Radiostationen manuell einstellen.
Durch langen Tastendruck (4) wechseln Sie wieder
zurück in Bluetooth bzw. AUX-IN Betriebsart.
LED E ekt
Nach dem Einschalten startet der Lichteffekt
automatisch, die LEDs leuchten. Mit der Taste LED-
Effekt An/Aus an der Geräteoberseite können Sie
den Lichteffekt manuell ein- bzw. ausschalten.
Bitte beachten Sie
Evtl. nicht alle Smartphones oder Bluetooth Player
unterstützen den kompletten Bluetooth Bedienungs-
umfang wie hier beschrieben. Im Zweifelsfall ziehen
Sie die Bedienungsanleitung Ihres Bluetooth-Geräts
zu Rate.
Musikhaus Kirstein GmbH
Bernbeurenerstrasse 11
86956 Schongau/Germany
www.kirstein.de
CE Kon ormität
Mit dem CE-Zeichen welches an Ihrem Produkt und
oder Verpackung bzw. Bedienungsanleitung ange-
bracht ist bestätigt Ihnen die Musikhaus Kirstein
GmbH die Konformität Ihres Produkts mit den für
dieses Produkt geltenden Harmonisierungsrechts-
vorschriften der EU-Gemeinschaft.
Eine Konformitätserklärung zu Ihrem Produkt finden
Sie unter folgendem Downloadlink:
http://www.kirstein.de/docs/Kon ormitaetserklaer
ung/CE_Kon ormitaetserklaerung_000xxxxx.pd
Setzen sie hierzu für den Platzhalter „xxxxx“ die
letzten 5 Ziffern der Artikelnummer Ihres Produktes
ein
Bluetooth Spezifikation Bluetooth V2.1 + EDR
BT Reichweite 10m (max.)
Audio Frequenzbereich 150Hz-20KHz
Lautsprecherleistung 2x3W
Interner Li-Ionen Akku 3.7V / 1200mAh
Ladezeit ca. 4 Stunden
Betriebsdauer (Akku) ca. 2 Stunden
