de Montage- und Betriebsanleitung
Funksender Unterputz
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
Flush-mounted radio transmitter
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Émetteur radio encastré
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Draadloze zender inbouw
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 5
Anzeigen- und Tastenerklärung................................................................. 6
Anschlussbeispiel .................................................................................... 6
Funktionserklärung .................................................................................. 8
Einlernen des Funks ................................................................................. 9
Technische Daten ...................................................................................10
Was tun wenn...?.....................................................................................10
Vereinfachte EU-Konformitätserklärung....................................................11
2-de

Allgemeines
Der vom Werk ausgelieferte Funksender Unterputz, kann an unterschiedliche
Schalter, Zeitschaltuhren usw. angeschlossen werden. Der Funksender Unter-
putz wandelt Steuersignale in Funksignale um.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung
von Gefahren sowie zur Vermeidung von Personen- und Sachschäden.
Allgemeine Hinweise
•Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie
die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind
beim Anschluss einzuhalten.
•Nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
•Wird die Anlage durch ein oder mehrere Geräte gesteuert, muss der
Fahrbereich der Anlage während des Betriebes einsehbar sein.
•Halten Sie Kinder von Steuerungen fern.
VORSICHT
•Verletzungsgefahr durch Stromschlag.
•Anschlüsse an 230 V Netz müssen durch eine Elektro-
fachkraft erfolgen.
•Schalten Sie vor der Montage die Anschlussleitung span-
nungsfrei.
•Für den Anschluss von Steuerleitungen (Schutzkleinspan-
nungen) dürfen nur Leitungstypen mit ausreichender
Spannungsfestigkeit verwendet werden.
4-de

Bestimmungsgemäße Verwendung
Der Funkempfänger Unterputz in der vorliegenden Anleitung darf ausschließ-
lich für die Ansteuerung von Rollladen-, Markisen- und Jalousieanlagen ver-
wendet werden.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
5-de

Anzeigen- und Tastenerklärung
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral
Zentral
Ind.
Ind.
L
230V/50Hz/4VA
1
2
4
3

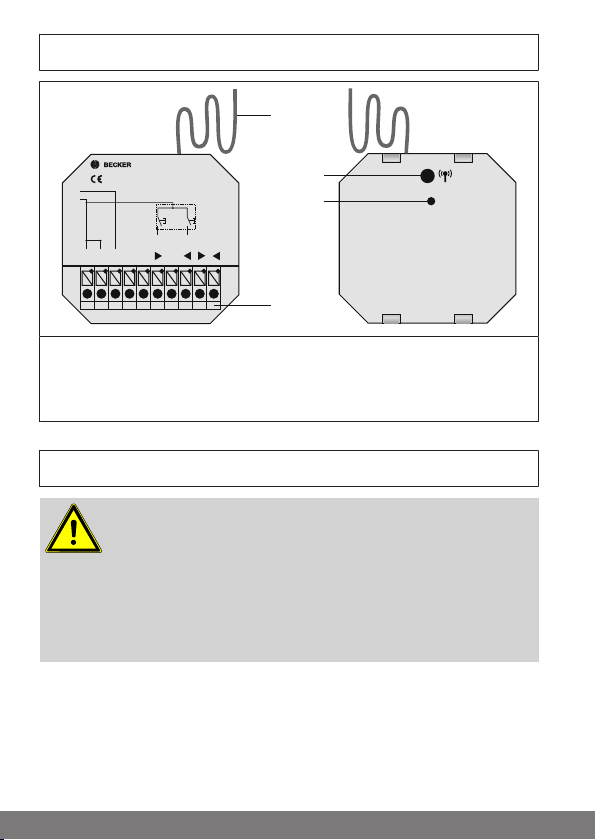

1. Antenne
2. Anschlussklemmen
3. Einlerntaste
4. Sendekontrollleuchte
Anschlussbeispiel
VORSICHT
•Verletzungsgefahr durch Stromschlag.
•Anschluss nur durch eine Elektrofachkraft!
•Gerät bietet nur Handrückenschutz kein Berührungs-
schutz.
•Antenne nicht knicken, kürzen oder verlängern.
•Einlerntaste nur mit isoliertem Werkzeug bedienen.
6-de

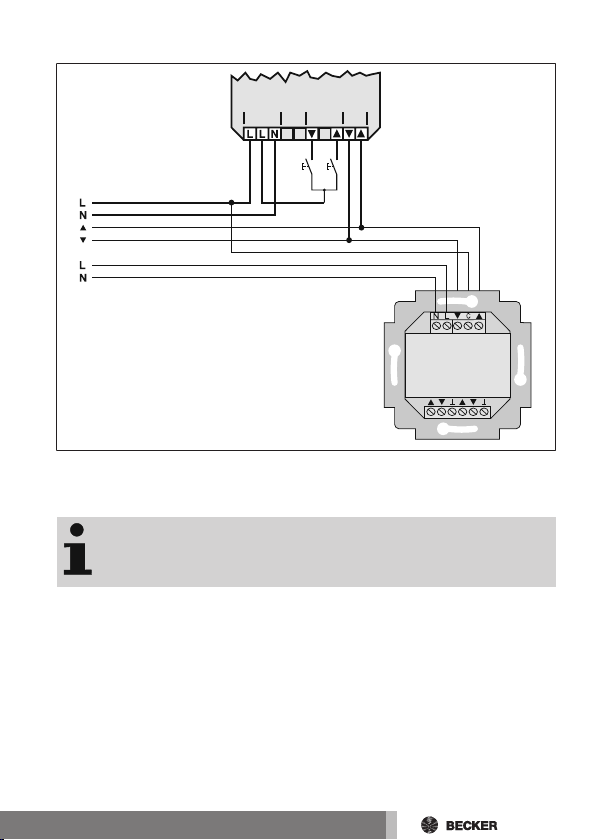

1. Schließen Sie das Gerät wie folgt an:
TC52
230 V / AC
Individual Zentral
ZENTRALEINZEL
2. Lernen Sie einen Sender auf den Empfänger ein (siehe Kapitel „Einlernen
des Funks“)
3. Befestigen Sie das Gerät in der Dose.
Achten Sie auf optimalen Funkempfang.
7-de

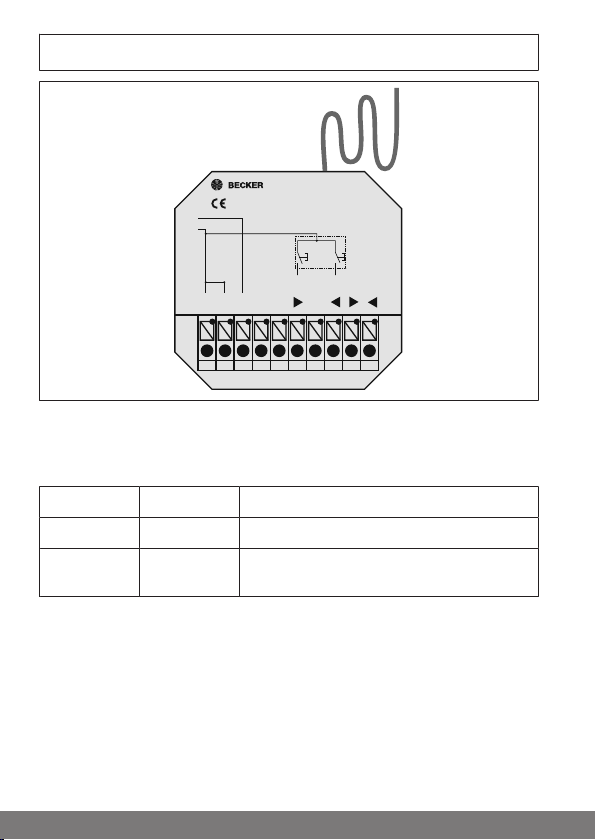

Funktionserklärung
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral
Zentral
Ind.
Ind.
L
230V/50Hz/4VA
Einzeleingänge (Ind.)
An diesen Eingängen werden ein oder mehrere Taster parallel angeschlossen.
Diese Eingänge arbeiten in Selbsthaltung.
Tastendruck > 0,25 s Anfahrt Endlage
Tastendruck < 0,25 s Stopp
Doppeltipp innerhalb 0,6
s
Anfahrt Zwischenposition
Gruppeneingänge (Zentral)
Diese Eingänge arbeiten im Totmannbetrieb. Mit dem Aufschalten der Span-
nung erfolgt ein Startbefehl (Auf bzw. Ab). Mit dem Abschalten der Spannung
erfolgt ein Stoppbefehl. Hier können Steuerungen mit Selbsthaltung ange-
schlossen werden.
8-de

Einlernen des Funks
VORSICHT
•Verletzungsgefahr durch Stromschlag.
•Anschluss nur durch eine Elektrofachkraft!
•Gerät bietet nur Handrückenschutz kein Berührungs-
schutz.
•Einlerntaste nur mit isoliertem Werkzeug bedienen.
•Beachten Sie den Schaltstrom des Gerätes.
Bevor der Funksender Unterputz eingelernt wird, muss ein
Mastersender eingelernt und die Endlagen programmiert
sein.
Beachten Sie die Anleitung des Empfängers.
Funksender Unterputz einlernen
Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger quittiert.
Drücken Sie nun die Einlerntaste des neuen Funksenders Unterputz, bis der
Empfänger quittiert.
Jetzt drücken Sie die Einlerntaste des neu einzulernenden Funksenders Un-
terputz noch einmal.
►Der Empfänger quittiert das erfolgreiche Einlernen.
9-de

Technische Daten
Nennspannung 230-240 V AC / 50 Hz
Schutzart IP 20
Schutzklasse
(bei bestimmungsgemäßer Monta-
ge)
II
Zulässige Umgebungstemperatur 0 bis +55 °C
Montageart Unterputz Ø 58 mm Wandeinbau Auf-
putz in entsprechendem AP-Gehäu-
se
Abgestrahlte maximale Sendeleis-
tung
≤ 25 mW
Funkfrequenz 868,3 MHz
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im
freien Feld bis zu 350 m.
Was tun wenn...?
Problem Abhilfe
Antrieb läuft nicht, Sendekontroll-
leuchte bleibt aus.
Anschluss prüfen.
Antrieb läuft in die falsche Richtung. Drähte und am Funksender Un-
terputz tauschen.
Antrieb läuft nicht, Sendekontroll-
leuchte leuchtet.
Empfänger außerhalb der Funkreich-
weite. Entfernung zum Empfänger
verringern.
Sender ist nicht im Empfänger einge-
lernt. Sender einlernen.
10-de

Vereinfachte EU-Konformitätserklärung
Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In-
ternetadresse verfügbar:
www.becker-antriebe.de/ce
Technische Änderungen vorbehalten.
11-de

Table of contents
General..................................................................................................13
Warranty ................................................................................................13
Safety instructions ..................................................................................14
Intended use ..........................................................................................15
Explanation of displays and buttons..........................................................16
Sample wiring diagram............................................................................16
Explanation of functions ..........................................................................18
Programming the transmitter ...................................................................19
Technical data ........................................................................................20
What to do if...?.......................................................................................20
Simplified EU declaration of conformity.....................................................21
12-en

General
The flush-mounted radio transmitter, delivered ex works, can be connected to
different switches, timers, etc. The flush-mounted radio transmitter converts
control signals into radio signals.
Please observe these Assembly and Operating Instructions when installing
and setting up the equipment.
Explanation of pictograms
CAUTION CAUTION indicates a hazardous situation
which, if not avoided, could result in in-
jury.
ATTENTION ATTENTION indicates measures that must
be taken to avoid damage to property.
Denotes user tips and other useful in-
formation.
Warranty
Structural modifications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g., crush-
ing of limbs. Therefore, structural modifications may only be carried out with
our prior approval and strictly in accordance with our instructions, particularly
the information contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their inten-
ded use is not permitted.
The end product manufacturer and fitter have to ensure that all the relevant
current statutory, official and, in particular, EMC regulations are adhered to
during utilisation of our products, especially with regard to end product manu-
facture, installation and customer advice.
13-en

Safety instructions
The following safety instructions and warnings are intended to avert hazards
and to prevent property damage and personal injury.
General information
•Always comply with regulations of local energy supply companies as well
as VDE 100 provisions for wet and damp rooms during installation.
•Only use in dry rooms.
•Only use unmodified original parts from the control unit manufacturer.
•Observe all pertinent country-specific regulations.
•Keep people out of the system’s range of travel.
•If the system is controlled by one or several appliances, the system’s
range of travel must always be visible during operation.
•Keep children away from control units.
Caution
•Risk of injury due to electric shock.
•Connections to the 230 V mains must always be per-
formed by a specialist.
•Disconnect the connecting cable from the power prior to
installation.
•When connecting the control cables (protected extra-low
voltages), only use cables with sufficient electrical
strength.
14-en

Intended use
The flush-mounted radio receiver described in the present instructions must
only be used for the operation of roller shutters, awnings and venetian blind
systems.
•Please note that radio-controlled systems may not be used in areas with
a high risk of interference (e.g. hospitals, airports).
•The remote control is intended solely for use with equipment and sys-
tems in which malfunctions in the transmitter or receiver would not pose
any risk to persons, animals or property, or which contain safety devices
to eliminate such risks.
•The operator is not protected from interference from other telecommu-
nications systems and terminal equipment (e.g. even from radio-con-
trolled systems which are properly operated in the same frequency
range).
•Only connect radio receivers to devices and systems approved by the
manufacturer.
•Ensure that the control unit is not installed or operated
close to metal surfaces or magnetic fields.
•Radio-controlled systems transmitting on the same fre-
quency may cause reception interference.
•Note that the range of the radio signal is limited by legis-
lation as well as by design.
15-en

Explanation of displays and buttons
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral
Zentral
Ind.
Ind.
L
230V/50Hz/4VA
1
2
4
3
1. Antenna
2. Connecting terminals
3. Programming button
4. Transmission pilot light
Sample wiring diagram
Caution
•Risk of injury due to electric shock.
•Connection may only be performed by a qualified electri-
cian!
•The device only offers back-of-hand protection, not
touch protection.
•Do not bend, shorten or lengthen the antenna.
•Only operate the programming button with an insulated
tool.
16-en

1. Connect the device as follows:
TC52
230 V / AC
Individual Central
CENTRALINDIVIDUAL
2. Program a transmitter into the receiver (see chapter “Programming the
transmitter”)
3. Fasten the device in the socket.
Ensure that there is optimum radio reception.
17-en

Explanation of functions
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral
Zentral
Ind.
Ind.
L
230V/50Hz/4VA
Individual inputs (ind.)
One or more push-buttons are connected to these inputs in parallel. These in-
puts work in maintained operation mode.
Button actu-
ation
> 0.25 s Approaching limit position
Button actu-
ation
< 0.25 s Stop
Double-tap within 0.6 s Approaching intermediate position
Group inputs (central)
These inputs work in dead-man mode. A start command (up or down) is ex-
ecuted when the power is switched on. A stop command is executed when the
power is switched off. Control units with maintained operation mode can be
connected here.
18-en

Programming the transmitter
Caution
•Risk of injury due to electric shock.
•Connection may only be performed by a qualified electri-
cian!
•The device only offers back-of-hand protection, not
touch protection.
•Only operate the programming button with an insulated
tool.
•Always take into account the device switching current.
Before programming the flush-mounted radio transmitter, a
master transmitter and the limit positions must be pro-
grammed.
Refer to the receiver’s instructions.
Programming the flush-mounted radio transmitter
Press the programming button on the master transmitter until the receiver
confirms.
Then press the programming button on the new flush-mounted radio transmit-
ter until the receiver confirms.
Now press the programming button on the new flush-mounted radio transmit-
ter you wish to program again.
►The receiver confirms successful programming.
19-en

Technical data
Rated voltage 230–240 V AC / 50 Hz
Degree of protection IP 20
Class of protection
(dependent on correct assembly)
II
Permissible ambient temperature 0 to +55°C
Type of mounting Flush mounted Ø 58 mm, wall moun-
ted/surface mounted in appropriate
surface mounted housing
Maximum emitted transmission out-
put
≤ 25 mW
Radio frequency 868.3 MHz
The maximum transmitter range on and in the building is up to 25m, and up to
350m in the open.
What to do if...?
Problem Remedy
Drive not functioning, transmission
pilot light remains off.
Check connection.
Drive is running in the wrong direc-
tion.
Swap the and wires on the flush-
mounted radio transmitter.
Drive not functioning, transmission
pilot light lights up.
Receiver out of radio range. Reduce
distance from receiver.
Transmitter is not programmed into
receiver. Program transmitter.
20-en
