Becker Centronic VarioControl VC310 Series User manual

Centronic VarioControl
VC210S, VC210, VC310...
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
4034 630 501 0f24.05.2023
de Montage- und Betriebsanleitung
Funkempfänger für LED-Beleuchtungsanlagen und
Heizungselemente
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
Radio receiver for LED lighting systems and heating
elements
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Récepteurs radio pour systèmes d’éclairage à LED et
chauffages radiants
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Draadloze ontvanger voor LED-verlichtingsinstallaties
en verwarmingselementen
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 5
Geräteübersicht....................................................................................... 6
Anschluss................................................................................................ 8
Montage ................................................................................................10
Einlernen des Funks ................................................................................13
Sender löschen ......................................................................................15
Beleuchtungssteuerung ..........................................................................17
Heizungssteuerung .................................................................................19
Entsorgung ............................................................................................19
Technische Daten ...................................................................................20
Was tun wenn...?.....................................................................................21
Vereinfachte EU-Konformitätserklärung....................................................22
2-de

Allgemeines
Der vom Werk ausgelieferte Funkempfänger wandelt Funksignale in Steuer-
signale um. Eine LED-Beleuchtungsanlage und/oder ein Heizungselement
können mit dem Funkempfänger per Funk gesteuert werden. Der Funkemp-
fänger kann mit allen Sendern des Centronic Steuerungsprogramms ange-
steuert werden.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung
von Gefahren sowie zur Vermeidung von Personen- und Sachschäden.
Allgemeine Hinweise
•Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie
die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind
beim Anschluss einzuhalten.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
•Wird die Anlage durch ein oder mehrere Geräte gesteuert, muss der
Fahrbereich der Anlage während des Betriebes einsehbar sein.
•Halten Sie Kinder von Steuerungen fern.
VORSICHT
•Verletzungsgefahr durch Stromschlag.
•Anschlüsse an 230 V Netz müssen durch eine Elektro-
fachkraft erfolgen.
•Schalten Sie vor der Montage die Anschlussleitung span-
nungsfrei.
4-de

Bestimmungsgemäße Verwendung
Die Funkempfänger VC210 und VC310… dürfen ausschließlich für die An-
steuerung von LED-Beleuchtungsanlagen und/oder Heizungselementen ver-
wendet werden.
Der VC210S darf ausschließlich für die Ansteuerung von LED-Beleuchtungs-
anlagen oder Heizungselementen verwendet werden.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
5-de

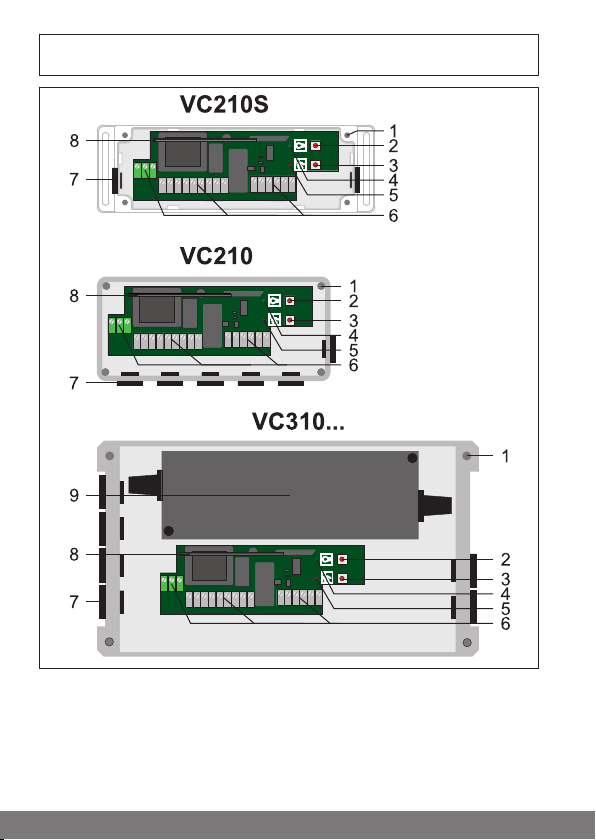

Geräteübersicht
6-de

1Befestigungslöcher 6Anschlussklemmen
2Einlerntaste Beleuchtungsan-
lage
7Leitungsdurchführungen
3Einlerntaste Heizungselement 8Antenne
4LED grün Beleuchtungsan-
lage
9Netzteil bei VC310…
5LED rot Heizungselement
7-de

Anschluss
VORSICHT
•Verletzungsgefahr durch Stromschlag.
•Anschluss nur durch eine Elektrofachkraft!
•Gerät bietet nur Handrückenschutz kein Berührungs-
schutz.
•Antenne nicht knicken, kürzen oder verlängern.
•Einlerntaste nur mit isoliertem Werkzeug bedienen.
•Die Leitungseinführungen dürfen keiner mech. Belas-
tung, insbesondere Zugbelastungen, ausgesetzt werden.
•Beachten Sie den Schaltstrom des Gerätes.
Symbolerklärung:
Rohrantrieb (ausschließlich Spannungsversorgung)
Netzteil. Bei der VC310… bereits angeschlossen.
Heizungselement. Beachten Sie die Schaltleistung gemäß dem Ka-
pitel Technischen Daten.
LED-Beleuchtungsanlage. Beachten Sie die Leistungsdaten gemäß
dem Kapitel Technischen Daten.
8-de

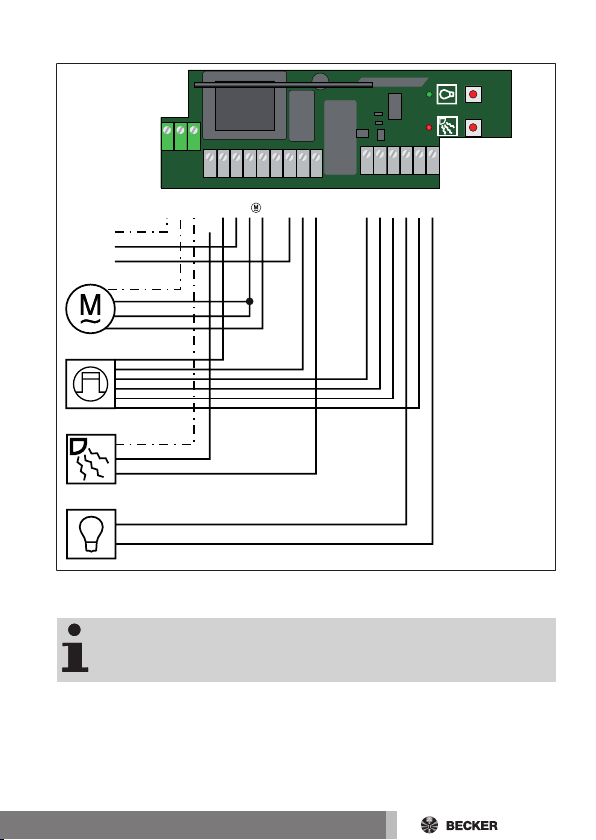

Schließen Sie das Gerät wie folgt an:
PE
PE
PE
N N N N L L L V-V-V+V+L L
GND
PWM
N
L
PE
LL
Lernen Sie einen Sender in den Empfänger ein (siehe Kapitel „Einlernen des
Funks“)
Achten Sie auf optimalen Funkempfang.
9-de

Montage
Funkempfänger öffnen
VC210S VC210
10-de

VC310…
11-de

Funkempfänger montieren
Prüfen Sie vor der Montage an der gewünschten Position die
einwandfreie Funktion von Sender und Empfänger.
VC210S VC210
148
50
VC310…
272 (VC310...120)
207 (VC310...60)
171 (VC310...120)
108 (VC310...60)
Bei der Montage achten Sie bitte darauf, dass die Lei-
tungseinführungen nicht nach oben zeigen. Verlegen
und fixieren Sie die Anschlussleitungen zur Steuerung
ansteigend und mit einer Abtropfschlaufe.
12-de

Einlernen des Funks
Die Beleuchtungsanlage und das Heizungselement müssen
getrennte Mastersender bzw. unterschiedliche Kanäle ha-
ben.
Unter Mastersender versteht man den ersten in einen Emp-
fänger eingelernten Sender. Im Gegensatz zu weiteren hin-
zugelernten Sendern ermöglicht der Mastersender u.a. das
Einstellen der Endlagen (bei Antrieben mit integriertem
Funkempfänger) und das Hinzulernen oder Löschen weiterer
Sender. Mastersender können alle Sender sein, die eine se-
parate AUF-, STOPP-, AB-Taste und eine Einlerntaste haben.
Falls im Empfänger schon ein Sender eingelernt ist, drücken
Sie die Einlerntaste des Senders für 10 Sekunden.
Mastersender für die Beleuchtungsanlage einlernen
a) Funkempfänger in Lernbereitschaft bringen durch Einschalten der
Spannung
Schalten Sie die Spannung ein.
► Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Jetzt drücken Sie die Einlerntaste des Senders innerhalb der Lernbereitschaft
für 3 Sekunden.
► Der Empfänger quittiert.
Damit ist der Einlernvorgang beendet.
b) Funkempfänger in Lernbereitschaft bringen mit der Einlerntaste
Drücken Sie die Einlerntaste „Beleuchtungsanlage“ am Funkempfänger für 3
Sekunden.
► Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Jetzt drücken Sie die Einlerntaste des Senders innerhalb der Lernbereitschaft
für 3 Sekunden.
► Der Empfänger quittiert.
Damit ist der Einlernvorgang beendet.
13-de

Mastersender für das Heizungselement einlernen
Drücken Sie die Einlerntaste „Heizungselement“ am Funkempfänger für 3 Se-
kunden.
► Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Jetzt drücken Sie die Einlerntaste des Senders innerhalb der Lernbereitschaft
für 3 Sekunden.
► Der Empfänger quittiert.
Damit ist der Einlernvorgang beendet.
Einlernen weiterer Sender
Es können neben dem Mastersender sowohl für die Beleuch-
tungsanlage als auch für das Heizungselement noch jeweils
bis zu 15 Sender in den Funkempfänger eingelernt werden.
Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden.
▻ Der Empfänger quittiert.
Drücken Sie nun die Einlerntaste eines neuen Senders, der dem Funkempfän-
ger noch nicht bekannt ist, für 3 Sekunden. Damit wird die Lernbereitschaft
des Funkempfängers für einen neuen Sender für 3 Minuten aktiviert.
▻ Der Empfänger quittiert.
Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch ein-
mal für 3 Sekunden.
▻ Der Empfänger quittiert.
► Der neue Sender ist nun eingelernt.
14-de

Sender löschen
Sender einzeln löschen
Der eingelernte Mastersender kann nicht gelöscht werden.
Er kann nur überschrieben werden.
Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden.
▻ Der Empfänger quittiert.
Jetzt drücken Sie die Einlerntaste des zu löschenden Senders für 3 Sekunden
▻ Der Empfänger quittiert.
Anschließend drücken Sie noch einmal die Einlerntaste des zu löschenden
Senders für 10 Sekunden
▻ Der Empfänger quittiert.
► Der Sender wurde aus dem Funkempfänger gelöscht.
Alle Sender löschen (außer Mastersender)
Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden.
▻ Der Empfänger quittiert.
Drücken Sie noch einmal die Einlerntaste am Mastersender für 3 Sekunden.
▻ Der Empfänger quittiert.
Drücken Sie noch einmal die Einlerntaste am Mastersender für 10 Sekunden.
▻ Der Empfänger quittiert.
► Alle Sender (außer Mastersender) wurden aus dem Funkempfänger ge-
löscht.
15-de

Master überschreiben
Damit der neue Mastersender nur in den gewünschten Funk-
empfänger eingelernt wird, müssen Sie alle anderen Emp-
fänger, die mit an der gleichen Spannungsversorgung ange-
schlossen sind, aus der Lernbereitschaft bringen. Nach Wie-
dereinschalten der Spannung führen Sie dazu mit dem Sen-
der dieser Empfänger einen Fahr- oder Stopp- Befehl aus.
Mastersender für die Beleuchtungsanlage
überschreiben
a) Mastersender überschreiben durch Einschalten der Spannung
Schalten Sie die Spannung ein.
► Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Jetzt drücken Sie die Einlerntaste des neuen Mastersenders für 10 Sekunden.
▻ Der Empfänger quittiert.
► Der neue Mastersender wurde eingelernt und der alte Mastersender
wurde gelöscht.
b) Mastersender überschreiben mit der Einlerntaste
Drücken Sie die Einlerntaste „Beleuchtungsanlage“ am Funkempfänger für 3
Sekunden.
► Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Jetzt drücken Sie die Einlerntaste des neuen Mastersenders für 10 Sekunden.
▻ Der Empfänger quittiert.
► Der neue Mastersender wurde eingelernt und der alte Mastersender
wurde gelöscht.
16-de

Mastersender für das Heizungselement überschreiben
Drücken Sie die Einlerntaste „Heizungselement“ am Funkempfänger für 3 Se-
kunden.
► Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Jetzt drücken Sie die Einlerntaste des neuen Mastersenders für 10 Sekunden.
▻ Der Empfänger quittiert.
► Der neue Mastersender wurde eingelernt und der alte Mastersender
wurde gelöscht.
Beleuchtungssteuerung
Beleuchtung ein-/ausschalten
<0,5s Beleuchtung ein mit letztem Dimmwert
<0,5s Beleuchtung ein mit letztem Dimmwert
<0,5s Beleuchtung aus
Dimmen
>1s Beleuchtung wird heller
>1s Beleuchtung wird dunkler
Gespeicherte Dimmwerte abrufen
2x <1s Voreingestellter Dimmwert 1 wird abgerufen
2x <1s Voreingestellter Dimmwert 2 wird abgerufen
17-de

Dimmwerte speichern und löschen
Der Funkempfänger darf sich nicht im Einlernmodus befin-
den. Der Dimmbereich ist ausschließlich mit dem Mastersen-
der einstellbar.
+ >3s Voreingestellter Dimmwert 1 wird gespeichert (Quittierung
1x blinken)
+ >3s Voreingestellter Dimmwert 2 wird gespeichert (Quittierung
1x blinken)
+ >3s Beide Dimmwerte werden gelöscht (Quittierung 2x blinken)
Anpassen des Dimmbereichs
Je nach angeschlossenem LED-Typ kann es notwendig sein, den Dimmbe-
reich der Steuerung an den Dimmbereich der LEDs anzupassen.
Die Steuerung dimmt dann nicht mehr mit den Standardwerten von 0 – 100 %
sondern Beispielsweise von 25 – 75 %.
Der Funkempfänger darf sich nicht im Einlernmodus befin-
den. Der Dimmbereich ist ausschließlich mit dem Mastersen-
der einstellbar.
Speichern/Ändern Maximale Helligkeit
Beleuchtung auf maximale Helligkeit dimmen.
+ 3s Maximale Helligkeit wird gespeichert (Quittierung 1x blinken)
Speichern/Ändern Minimale Helligkeit
Beleuchtung auf minimale Helligkeit dimmen.
+ 3s Maximale Helligkeit wird gespeichert (Quittierung 1x blinken)
18-de

Löschen/ Rücksetzen des Dimmbereichs auf Standardwerte min.=0,
und max.=100
+ 9s Beide Dimmwerte werden gelöscht und wieder auf die Stan-
dardwerte zurückgesetzt (Quittierung 2x blinken)
Heizungssteuerung
Heizung ein-/ausschalten
<0,5s Ein
<0,5s Ein
<0,5s Aus
Automatisches Ausschalten der Heizung
In der Heizungssteuerung ist eine automatische Abschaltung integriert. Dieser
Abschalttimer wird beim Einschalten der Heizung gestartet und schaltet die
Heizung automatisch nach Ablauf von 5 Stunden aus, wenn nicht vorher ein
„Stopp“-Befehl kam. Diese Zeit wird durch ein Aus/- und Einschalten der Hei-
zung neu gestartet. Mehrmaliges Betätigen der „Auf“- oder „Ab“-Taste, wenn
die Heizung bereits eingeschaltet ist, verlängert den Abschalttimer nicht. Die-
ser Abschalttimer gilt nur für die Heizungsfunktion.
Entsorgung
Das Symbol der durchgestrichenen Mülltonne auf dem Produkt weist auf die
verpflichtende vom Hausmüll getrennte Entsorgung des Gerätes hin. Dieses
Produkt muss am Ende seiner Lebensdauer getrennt bei einer Sammelstelle
für Elektro- und Elektronikaltgeräte abgegeben werden.
Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen.
19-de

Technische Daten
Typ VC210S VC210
Nennspannung 230-240 V AC / 50 Hz
Schaltleistung Heizungselement
(max.)
3000 W / 230-240 V AC bei cos = 1
Schaltleistung LED-Netzteil (max.) 250 W
230-240 V AC bei cos = 1
Schaltleistung gesamt (max.) für
Heizung, LED und Rohrantrieb
3600 W / 230-240 V AC bei cos = 1
LED-Versorgungsspannung -
Schutzart IP 44
Schutzklasse
(bei bestimmungsgemäßer Monta-
ge)
I
Zulässige Umgebungstemperatur -25 °C bis +55 °C
Montageart Auf Putz
Gehäuseabmaße (B x H x T) 190x60x40 mm 160x80x55 mm
Funkfrequenz 868,3 MHz
20-de
