Becker Centronic VarioControl VC360 User manual

Centronic VarioControl
VC360
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
4034 630 166 012.05.2017
de Montage- und Betriebsanleitung
Funkempfänger DC Solar
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
DC Solar radio receiver
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Instructions de montage et d’utilisation
Récepteur radio DC Solaire
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Draadloze ontvanger DC Solar
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 5
Geräteübersicht....................................................................................... 6
Montage Funkempfänger ......................................................................... 7
Montage des Solarpanels ......................................................................... 8
Anschluss...............................................................................................10
Funktionserklärung .................................................................................11
Erstinbetriebnahme.................................................................................12
Einlernen des Funks ................................................................................12
Überprüfung der Drehrichtungszuordnung................................................14
Umschalten zwischen Rollladen- und Jalousiebetrieb ................................14
Sender löschen ......................................................................................15
Zwischenpositionen I + II..........................................................................16
Programmieren der Fahrzeiten.................................................................17
Reinigung...............................................................................................18
Entsorgung ............................................................................................18
Technische Daten ...................................................................................18
Was tun wenn...?.....................................................................................19
Optionales Zubehör ................................................................................20
Vereinfachte EU-Konformitätserklärung....................................................20
2-de

Allgemeines
Der vom Werk ausgelieferte Funkempfänger steuert einen Gleichstromrohran-
trieb manuell oder durch externe Fahrbefehle.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Allgemeine Hinweise
•Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie
die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind
beim Anschluss einzuhalten.
•Die Steuerung nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Wird die Anlage durch ein oder mehrere Geräte gesteuert, muss der
Fahrbereich der Anlage während des Betriebes einsehbar sein.
•Niemals etwas auf das Solarpanel auftragen, z. B. Farbe.
VORSICHT
•Für den Anschluss von Steuerleitungen (Schutzkleinspan-
nungen) dürfen nur Leitungstypen mit ausreichender
Spannungsfestigkeit verwendet werden.
ACHTUNG
•Das Solarpanel nicht beschädigen oder zerkratzen.
•Niemals Druck auf die Fotovoltaikzellen ausüben.
4-de

Bestimmungsgemäße Verwendung
Der Funkempfänger in der vorliegenden Anleitung darf nur für die Ansteue-
rung von Rollladen- und Jalousieanlagen verwendet werden. Diese Steuerung
ist ausschließlich mit unseren Gleichstromrohrantrieben vom Durchmesser
Ø35 mm kompatibel. Im ausgeschalteten Zustand ist der Antriebsanschluss
kurzgeschlossen. Der Anschluss von Fremdgeräten muss in Rücksprache mit
dem Fachhandel durchgeführt werden.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
5-de

Geräteübersicht
1
1
2
3
4
5
9
8
7
6
12
11
10
3
1Befestigungslöcher 7Anschlussstecker für den Ak-
ku
2Antenne 8Einlerntaste
3Kontrollleuchte LED grün/rot 9Anschlussklemmen
4Ladespannungskontrollleuch-
te LED rot 10 AB-Taste
5Akku 11 STOPP-Taste
6Bohrung für die Anschlusslei-
tung 12 AUF-Taste
6-de

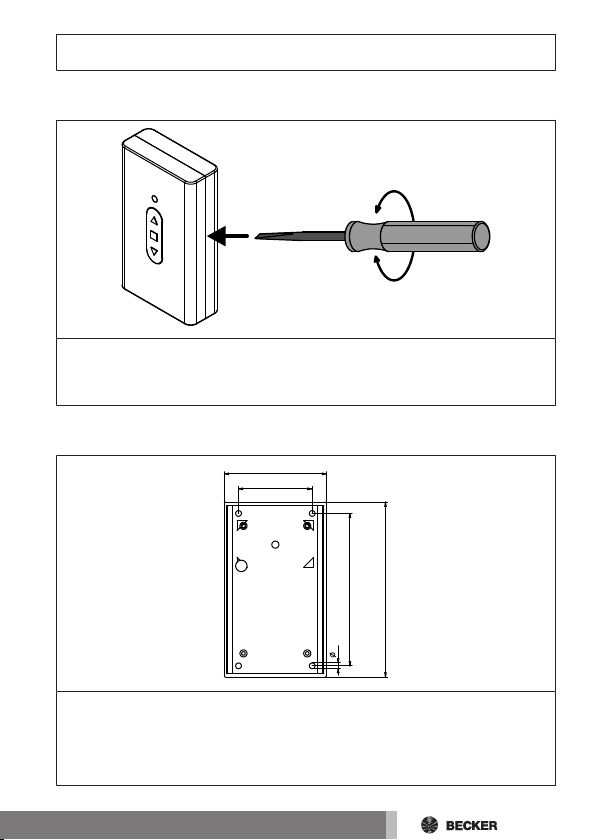

Montage Funkempfänger
Funkempfänger öffnen
Zum Öffnen des Gehäuses stecken Sie vorsichtig einen geeigneten Schlitz-
Schraubendreher zwischen das Gehäuseober- und unterteil. Durch leichtes
Drehen am Schlitz-Schraubendreher entriegeln Sie die Verrastung.
Funkempfänger montieren
52
123,5 10 ,57
4
72
Schieben Sie die Anschlussleitung durch die Bohrung für die Anschlusslei-
tung.
Anschließend befestigen Sie das Gehäuseunterteil im Innenraum mit den
beigelegten Schrauben an der Wand.
7-de

Montage des Solarpanels
ACHTUNG
Das Solarpanel niemals hinter Glas montieren. Achten Sie
darauf, dass das Solarpanel immer Schatten- und Schneefrei
ist und möglichst viel direktes Sonnenlicht erhält. Die opti-
male Ausrichtung des Solarpanels ist südlich mit ca. 30° Nei-
gung zur Horizontalen. Üben Sie unter keinen Umständen
Druck auf die Fotovoltaikzellen aus, da diese sehr schnell
zerbrechen können. Verlegen Sie die Anschlussleitung so,
dass diese nicht durch den Rollladenpanzer beschädigt wer-
den kann.
Bohrplan
Bohrungen, wenn das Solarpanel linksseitig montiert werden soll
405
Ø5
Ø5
Ø16
7
18
Bohrungen, wenn das Solarpanel rechtsseitig montiert werden soll
405
Ø5
Ø5
Ø16
7
18
8-de

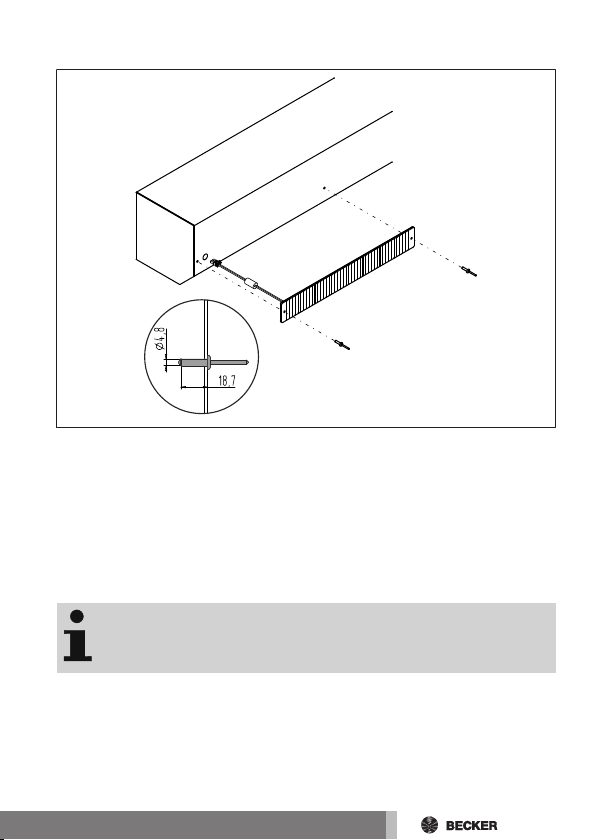

Montage
1. Bohren Sie auf der Vorderseite des Vorbauelements die Löcher gemäß
dem gewünschten Bohrplan. Sollten Sie kein Vorbauelement verwenden,
empfehlen wir zur Montage des Solarpanels das optional erhältliche
Montageblech für das Solarpanel.
2. Stecken Sie nun die Anschlussleitung des Solarpanels durch die Boh-
rung Ø 16 mm in das Vorbauelement. Die beigelegte Kabeltülle dient als
Kantenschutz.
3. Ziehen Sie nun die Trägerfolie von dem Klebestreifen auf der Rückseite
des Solarpanels.
Achten Sie darauf, dass die Klebestelle trocken, sauber und
fettfrei ist.
4. Setzen Sie nun das Solarpanel, passgenau zu den Löchern für die Alumi-
niumnieten, auf das Vorbauelement auf.
5. Vernieten Sie jetzt vorsichtig das Solarpanel mit dem Vorbauelement.
9-de

Anschluss
Schließen Sie den Funkempfänger wie folgt an:
2
1
3
4
2
1
3
4
2
1
3
4
2
1
3
4
Achten Sie auf optimalen Funkempfang.
Überprüfen Sie die Drehrichtung des Rohrantriebes. Sollte
die Drehrichtung nicht stimmen, tauschen Sie die Anschluss-
drähte 3 und 4 des Rohrantriebes.
Die Ladespannungskontrollleuchte leuchtet sobald die So-
larzelle angeschlossen ist.
10-de

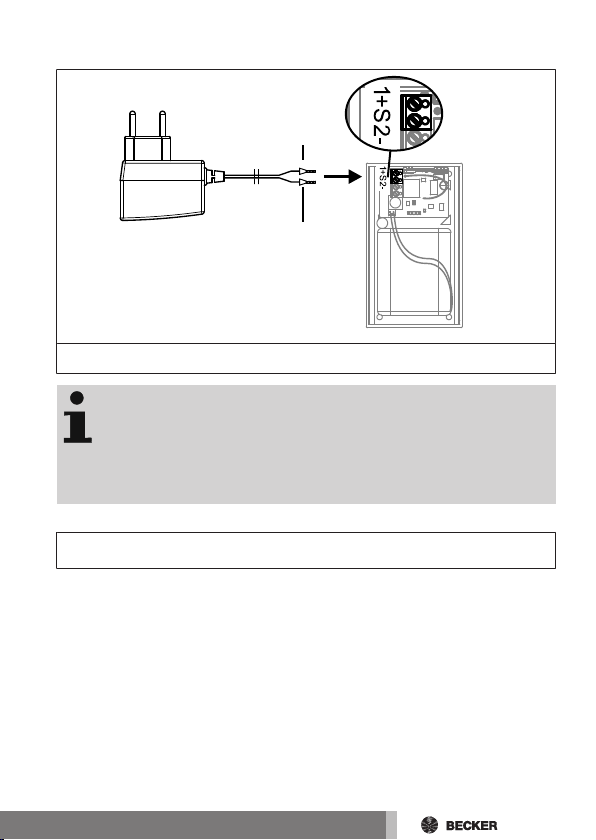

Anschluss des Steckernetzteils (optional)
Gelb (S1+)
Blau (S2-)
Das Steckernetzteil 12V ist optional erhältlich.
Vor dem Laden des Akkus mit dem Steckernetzteil muss die
Solarzelle von der Steuerung abgeklemmt werden( Klemme
S1 und S2). Klemmen Sie die gelbe Klemme auf S1+ und die
blaue Klemme auf S2-. Beim Ladevorgang leuchtet die rote
Ladespannungskontrollleuchte. Nach ca. 2 Stunden ist der
Akku voll aufgeladen.
Funktionserklärung
Rollladenbetrieb / Jalousiebetrieb
Sie können zwischen Rollladen- und Jalousiebetrieb umschalten.
Rollladenbetrieb (Werkseinstellung)
Durch Drücken einer Fahrtaste fährt der Rollladen in Selbsthaltung in die ein-
gestellte Endlage.
Jalousiebetrieb
Im Jalousiebetrieb können Sie den Empfänger im Tippbetrieb ansteuern.
Drücken Sie die Fahrtaste länger als 1 Sek. fährt die Jalousie in Selbsthaltung.
11-de

Erstinbetriebnahme
Drücken Sie kurz die Einlerntaste um die Steuerung in den Betriebsmodus zu
versetzen. Die Kontrollleuchte leuchtet grün für 3 Minuten.
Jetzt können Sie den Rohrantrieb über die Tasten AUF, STOPP oder AB bedie-
nen.
Die Kontrollleuchte LED blinkt bei jedem Fahrbefehl kurz
grün auf.
Einlernen des Funks
Den Funkempfänger in Lernbereitschaft bringen
Drücken Sie die Einlerntaste für 3 Sekunden.
Die Lernbereitschaft wird über die Kontrollleuchte (grün) angezeigt.
Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Mastersender einlernen
Unter Mastersender versteht man den ersten in einen Emp-
fänger eingelernten Sender. Im Gegensatz zu weiteren hin-
zugelernten Sendern ermöglicht der Mastersender u.a. das
Einstellen der Endlagen (bei Antrieben mit integriertem
Funkempfänger) und das Hinzulernen oder Löschen weiterer
Sender. Mastersender können alle Sender sein, die eine se-
parate AUF-, STOPP-, AB-Taste und eine Einlerntaste haben.
Falls im Empfänger schon ein Sender eingelernt ist, drücken
Sie die Einlerntaste des Senders für 10 Sekunden.
Drücken Sie die Einlerntaste des Senders innerhalb der Lernbereitschaft für 3
Sekunden.
►Der Empfänger quittiert den Einlernvorgang d. h. der Behang bewegt
sich einige Zentimeter und reversiert genauso weit.
Damit ist der Einlernvorgang beendet.
12-de

Einlernen weiterer Sender
Es können neben dem Mastersender noch bis zu 15 Sender
in den Funkempfänger eingelernt werden.
Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden.
▻Der Empfänger quittiert.
Drücken Sie nun die Einlerntaste eines neuen Senders, der dem Funkempfän-
ger noch nicht bekannt ist, für 3 Sekunden. Damit wird die Lernbereitschaft
des Funkempfängers für einen neuen Sender für 3 Minuten aktiviert.
▻Der Empfänger quittiert.
Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch ein-
mal für 3 Sekunden.
▻Der Empfänger quittiert.
►Der neue Sender ist nun eingelernt.
13-de

Überprüfung der Drehrichtungszuordnung
Drehrichtungsänderung über den Mastersender
Das Ändern der Drehrichtung ist nur innerhalb von 15 Minu-
ten nach dem Einschalten der Spannung möglich.
Drücken Sie die AUF- oder AB-Taste.
▻Der Behang fährt in die gewünschte Richtung.
►Die Drehrichtungszuordnung ist OK.
Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuord-
nung geändert werden. Gehen Sie wie folgt vor:
3x
Drücken Sie zuerst die Einlerntaste und innerhalb
3 Sekunden zusätzlich die AUF- und die AB-Taste
für 3 Sekunden.
►Der Empfänger quittiert.
Überprüfen Sie die Drehrichtungszuordnung er-
neut.
Umschalten zwischen Rollladen- und
Jalousiebetrieb
Drücken Sie die Einlerntaste für 3 Sekunden, bis der Empfänger quittiert.
Anschließend drücken Sie die Einlerntaste und zusätzlich die Tasten AUF/
STOPP/AB für 10 Sekunden, bis der Empfänger quittiert.
Damit ist der Umschaltvorgang abgeschlossen.
14-de

Sender löschen
Sender einzeln löschen
Der eingelernte Mastersender kann nicht gelöscht werden.
Er kann nur überschrieben werden.
Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden.
▻Der Empfänger quittiert.
Jetzt drücken Sie die Einlerntaste des zu löschenden Senders für 3 Sekunden.
▻Der Empfänger quittiert.
Anschließend drücken Sie noch einmal die Einlerntaste des zu löschenden
Senders für 10 Sekunden.
▻Der Empfänger quittiert.
►Der Sender wurde aus dem Funkempfänger gelöscht.
Alle Sender löschen (außer Mastersender)
Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden.
▻Der Empfänger quittiert.
Drücken Sie noch einmal die Einlerntaste am Mastersender für 3 Sekunden.
▻Der Empfänger quittiert.
Drücken Sie noch einmal die Einlerntaste am Mastersender für 10 Sekunden.
▻Der Empfänger quittiert.
►Alle Sender (außer Mastersender) wurden aus dem Empfänger gelöscht.
15-de

Master überschreiben
Drücken Sie die Einlerntaste im Funkempfänger für 3 Sekunden.
▻Die Lernbereitschaft wird über die Kontrollleuchte (grün) angezeigt.
▻Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Jetzt drücken Sie die Einlerntaste des neuen Mastersenders für 10 Sekunden.
▻Der Empfänger quittiert.
►Der neue Mastersender wurde eingelernt und der alte Mastersender
wurde überschrieben.
Zwischenpositionen I + II
Die Zwischenpositionen I + II sind frei wählbare Positionen
des Behanges, zwischen den zwei Endlagen. Jeder Fahrtaste
lässt sich jeweils eine Zwischenposition zuordnen. Vor dem
Einstellen einer Zwischenposition müssen beide Endlagen
eingestellt sein.
Beim Löschen einzelner Endlagen und beim Löschen beider
Endlagen werden beide Zwischenpositionen gelöscht.
Einstellen der gewünschten Zwischenposition
Fahren Sie den Behang aus der entsprechenden Endlage in die gewünschte
Zwischenposition.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die Fahrtaste der entsprechenden Endlage und halten Sie die beiden Tasten
gedrückt.
▻Der Empfänger quittiert.
►Die Zwischenposition wurde gespeichert.
Anfahren der gewünschten Zwischenposition
Drücken Sie die Fahrtaste für die gewünschte Zwischenposition 2 mal inner-
halb einer Sekunde.
►Der Behang fährt in die der Fahrtaste zugeordnete Zwischenposition.
16-de

Löschen der gewünschten Zwischenposition
Fahren Sie den Behang in die zu löschende Zwischenposition .
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die der Zwischenposition zugeordnete Fahrtaste und halten Sie die beiden
Tasten gedrückt.
▻Der Empfänger quittiert.
►Die Zwischenposition wurde gelöscht.
Programmieren der Fahrzeiten
Diese Funktion ist nur mit „MemoControl“ Sendern des
Becker-Steuerungs-Programmes Centronic möglich.
Der Funkempfänger kann je eine Schaltzeit für eine AUF- und eine AB-Fahrt
speichern.
In der Schiebeschalterstellung „Uhr“ wird die AUF- bzw. AB-Fahrt alle 24 Stun-
den automatisch wiederholt.
Die Stellung des Hand/Auto-Schiebeschalters ist beim Programmieren der
Schaltzeit unerheblich. Zuvor gespeicherte Schaltzeiten werden überschrie-
ben.
1. Für die Programmierung der AB-Fahrzeit muss der Rohrantrieb in der
oberen Endlage und für die AUF-Fahrzeit in der unteren Endlage stehen.
2. Warten bis zur gewünschten Zeit, zu der der automatische Fahrbefehl
ausgeführt werden soll.
3. Zum gewünschten Zeitpunkt die entsprechende Richtungstaste des Me-
moControl-Senders betätigen und gedrückt halten, bis der Rohrantrieb
nach ca. 6 Sekunden kurz stoppt und anschließend bis zur Endlage wei-
terläuft.
4. Richtungstaste loslassen.
Der Funkempfänger hat den aktuellen Zeitpunkt für diese Bewegungsrichtung
gespeichert.
17-de

Reinigung
Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.
Entsorgung
Dieses Produkt besteht aus verschiedenen Stoffen, die sachgerecht entsorgt
werden müssen. Informieren Sie sich über die in Ihrem Land gültigen Verord-
nungen der Recycling- oder Entsorgungssysteme für dieses Produkt.
Entsorgen Sie die Batterien nicht im Hausmüll, sondern in den dafür vorgese-
henen Entsorgungsstellen.
Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen.
Technische Daten
VC360
Nennspannung 12 V DC
Akku Kapazität 2,2 Ah
Max. Abschaltstrom 3,2 A
Max. Abschaltstrom 2,0 A
Schutzart IP 20
Schutzklasse
(nur nach bestimmungsgemäßer Montage)
II
Zulässige Umgebungstemperatur 0 °C bis +45 °C
Funkfrequenz 868,3 MHz
Montageart Aufputz
18-de

Solarpanel
Nennspannung 15 V DC
Schutzart IP X4
Zulässige Umgebungstemperatur -25 °C bis +55 °C
Größe (LxBxH) 405 mm x 60 mm x 6 mm
Montageart Aufputz
Was tun wenn...?
Problem Abhilfe
Rohrantrieb läuft nicht. Neuen Sender einlernen.
Sender innerhalb der Reichweite der
VC360 bringen.
Fahr- oder Stopptaste am Sender in
unmittelbarer Nähe der VC360 min-
destens 5x betätigen.
Elektr. Anschluss überprüfen.
Akku aufladen.
Kurz die Einlerntaste an der VC360
drücken um die Steuerung in den
Betriebsmodus zu versetzen.
Rohrantrieb fährt in Ab-/ Auffahrt im
Totmannbetrieb.
Akku aufladen.
Akku lässt sich nicht aufladen. Anschluss vom Solarpanel überprü-
fen.
Solarpanel durch ein Neues erset-
zen.
Akku durch einen Neuen ersetzen.
19-de

Problem Abhilfe
Kontrollleuchte LED blinkt alle 10 Se-
kunden kurz rot.
Der Akku ist schwach und muss auf-
geladen werden.
Rohrantrieb läuft in die falsche Rich-
tung.
Drähte und tauschen.
Führen Sie eine Drehrichtungsände-
rung mit dem Mastersender durch.
Rollladenpanzer stoppt nicht in der
unteren Endlage.
Starre Sicherheitsfedern / starre
Schnellverbinder verwenden.
Gegebenenfalls die Endlagen am
Rohrantrieb neu einstellen.
Optionales Zubehör
Artikel-Nr. Bezeichnung
4034 200 114 0 Steckernetzteil 12 V
4034 200 245 0 Montageprofil für das Solarpanel
4822 200 241 0 Verlängerungsleitung 1,5 m für den Rohrantrieb
4822 200 241 0 Verlängerungsleitung 1,5 m für das Solarpanel
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In-
ternetadresse verfügbar:
www.becker-antriebe.de/ce
Technische Änderungen vorbehalten.
20-de
