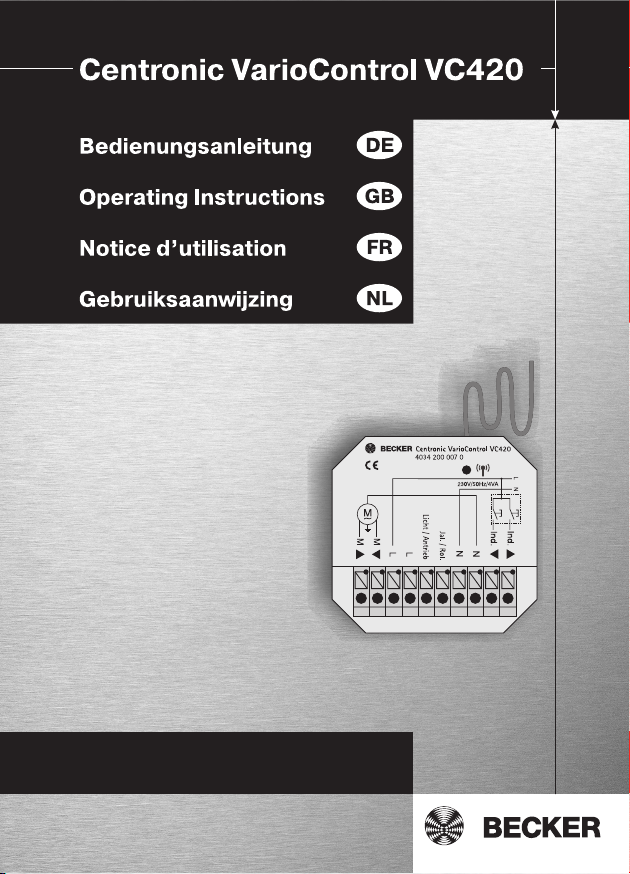

Becker Centronic VarioControl VC420 User manual

Wichtige Informationen für den Elektroanschluss.
Important information about the electric supply connection.
Informations importantes pour le branchement électrique.
Belangrijke informaties voor de elektrische aansluitingen.
Funkempfänger Unterputz
Radio Receiver, Flush-Mounted
Récepteur sans fil, encastré
Draadloze ontvanger, inbouw

2
Inhaltsverzeichnis
Contents
Gewährleistung ............................................................................................... 4
Allgemeines .................................................................................................... 5
Bestimmungsgemäße Verwendung .................................................................. 5
Sicherheitshinweise ......................................................................................... 6
Anzeigen- und Tastenerklärung ....................................................................... 6
Anschluss ........................................................................................................ 7
Erklärungen .................................................................................................... 8
Einlernen des Funks ........................................................................................ 9
Programmierung ........................................................................................... 11
Technische Daten .......................................................................................... 13
Was tun, wenn...? .......................................................................................... 13
Warranty ....................................................................................................... 14
General information ....................................................................................... 15
Designated use ............................................................................................. 15
Safety instructions ......................................................................................... 16
Explanation of displays and buttons ............................................................... 16
Installation .................................................................................................... 17
Explanations .................................................................................................. 18
Programming the remote control ................................................................... 19
Programming ................................................................................................ 21
Technical data ............................................................................................... 23
What to do if...? ............................................................................................. 23

3
Sommaire
Inhoudsopgave
Prestation de Garantie ................................................................................... 24
Généralités .................................................................................................... 25
Utilisation conforme aux prescriptions ........................................................... 25
Consignes de sécurité ................................................................................... 26
Explication des textes d’affichage et des touches ........................................... 26
Branchement ................................................................................................ 27
Explications ................................................................................................... 28
Programmation de la radio ............................................................................ 29
Programmation ............................................................................................. 31
Caractéristiques techniques .......................................................................... 33
Que faire si ... ? ............................................................................................. 33
Garantieverlening .......................................................................................... 34
Algemeen ...................................................................................................... 35
Reglementaire toepassing ............................................................................. 35
Veiligheidsinstructies ..................................................................................... 36
Verklaring van displays en toetsen ................................................................. 36
Aansluiting .................................................................................................... 37
Verklaringen .................................................................................................. 38
Programmeren van de zender ........................................................................ 39
Programmering ............................................................................................. 41
Technische gegevens .................................................................................... 43
Wat te doen, als ...? ....................................................................................... 43

Bedienungsanleitung
4
Inhaltsverzeichnis
Becker-Antriebe GmbH ist von der gesetzlichen und vertraglichen Gewährleis-
tung für Sachmängel und Produkthaftung befreit, wenn ohne unsere vorherige
Zustimmung eigene bauliche Veränderungen und/oder unsachgemäße Installati-
onen gegen unsere vorgegebenen Montagerichtlinien vorgenommen, ausgeführt
oder veranlasst werden.
Der Weiterverarbeiter hat darauf zu achten, dass alle für die Herstellung und
Kundenberatung erforderlichen gesetzlichen und behördlichen Vorschriften,
insbesondere die EMV-Vorschriften, eingehalten werden.
Das vorliegende Produkt unterliegt technischen Weiterentwicklungen und Ver-
besserungen, informieren Sie sich in den aktuellen Verkaufsunterlagen über die
genauen Produktspezifikationen.
Gewährleistung
Gewährleistung ............................................................................................... 4
Allgemeines .................................................................................................... 5
Bestimmungsgemäße Verwendung .................................................................. 5
Sicherheitshinweise ......................................................................................... 6
Anzeigen- und Tastenerklärung ....................................................................... 6
Anschluss ........................................................................................................ 7
Erklärungen .................................................................................................... 8
Einlernen des Funks ........................................................................................ 9
Programmierung ........................................................................................... 11
Technische Daten .......................................................................................... 13
Was tun, wenn...? .......................................................................................... 13

Bedienungsanleitung
5
Allgemeines
Bestimmungsgemäße Verwendung
Der vom Werk ausgelieferte VC420 wandelt Funksignale in Steuersignale um. Ein
bedrahteter Antrieb kann mit dem VC420, per Funk gesteuert werden.
Der VC420 darf nur für die Ansteuerung von Rollladen-, Markisen-, Jalousie- und
Beleuchtungsanlagen verwendet werden.
Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel
durchgeführt werden.
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z.B. Krankenhäuser, Flughäfen).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine
Funktionsstörung im Handsender oder Empfänger keine Gefahr für Personen,
Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheitsein-
richtungen abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fernmelde-
anlagen und Endeinrichtungen (z.B. auch durch Funkanlagen, die ordnungs-
gemäß im gleichen Frequenzbereich betrieben werden).
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten und Anlagen
verbinden.
Hinweis
Achten Sie darauf, dass die Steuerung nicht im Bereich metallischer Flä-
chen oder magnetischer Felder installiert und betrieben wird.
Funkanlagen, die auf der gleichen Frequenz senden, können zur Störung
des Empfangs führen.
Es ist zu beachten, dass die Reichweite des Funksignals durch den Ge-
setzgeber und die baulichen Maßnahmen begrenzt ist.

Bedienungsanleitung
6
Vorsicht
• Verletzungsgefahr durch Stromschlag.
• Anschlüsse an 230 V Netz müssen durch eine autorisierte Fachkraft er-
folgen.
• Schalten Sie vor der Montage die Anschlussleitung spannungsfrei.
• Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie
die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind
beim Anschluss einzuhalten.
• Nur in trockenen Räumen verwenden.
• Verwenden Sie nur unveränderte Becker Originalteile.
• Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
• Halten Sie Kinder von Steuerungen fern.
• Beachten Sie Ihre landesspezifischen Bestimmungen.
• Wird die Anlage durch ein oder mehrere Geräte gesteuert, muss der
Fahrbereich der Anlage während des Betriebes einsehbar sein.
Sicherheitshinweise

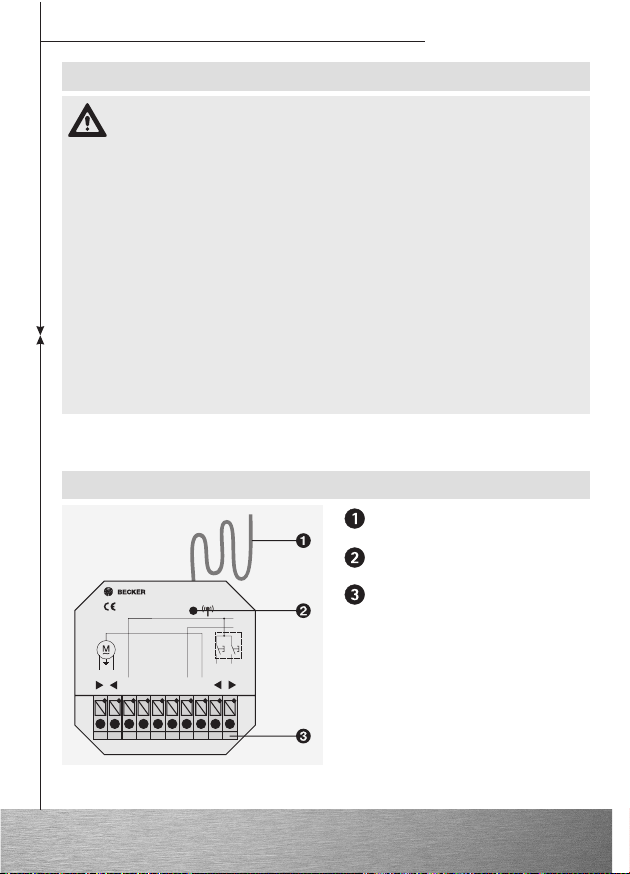

Anzeigen- und Tastenerklärung
L
Ind.
Ind.
LN
4034 200 007 0
Centronic VarioControl VC420
M
M
N
Jal. / Rol.
Licht / Antrieb
N
L
230V/50Hz/4VA
Antenne
Einlerntaste
Anschlussklemmen

Bedienungsanleitung
7
Anschluss
Vorsicht
• Verletzungsgefahr durch Stromschlag.
• Anschluss nur durch eine autorisierte Fachkraft!
• Gerät bietet nur Handrückenschutz kein Berührungsschutz.
• Antenne nicht knicken, kürzen oder verlängern.
• Einlerntaste nur mit isoliertem Werkzeug bedienen.
• Wird mehr als ein Antrieb über der VC420 angesteuert, müssen die An-
triebe durch Relaissteuerungen entkoppelt werden. Diese
Entkopplung entfällt bei Becker-Antrieben mit elektronischer Endab-
schaltung.
• Beachten Sie den Schaltstrom des Gerätes.
Antrieb
Individual
Jal. / Rol.
Licht / Antrieb

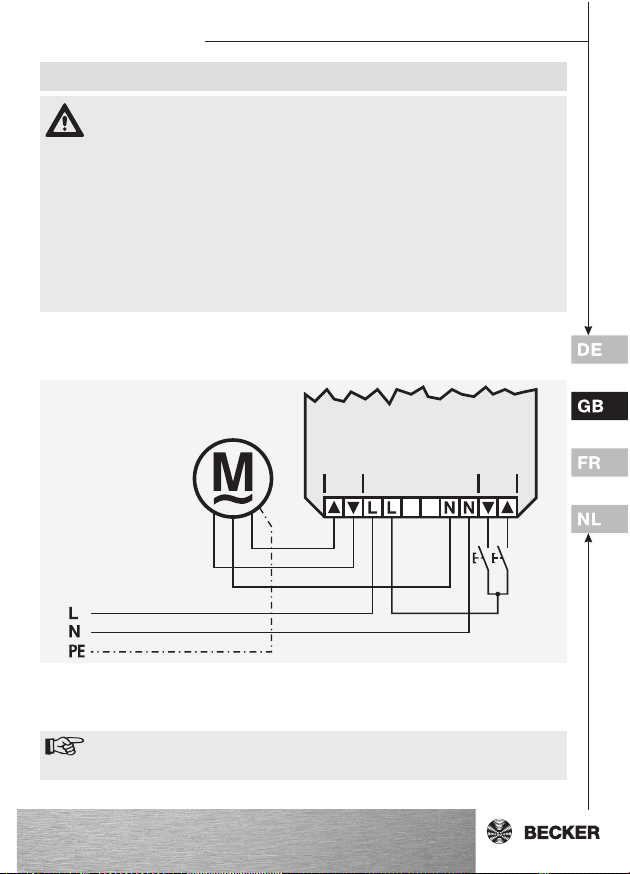

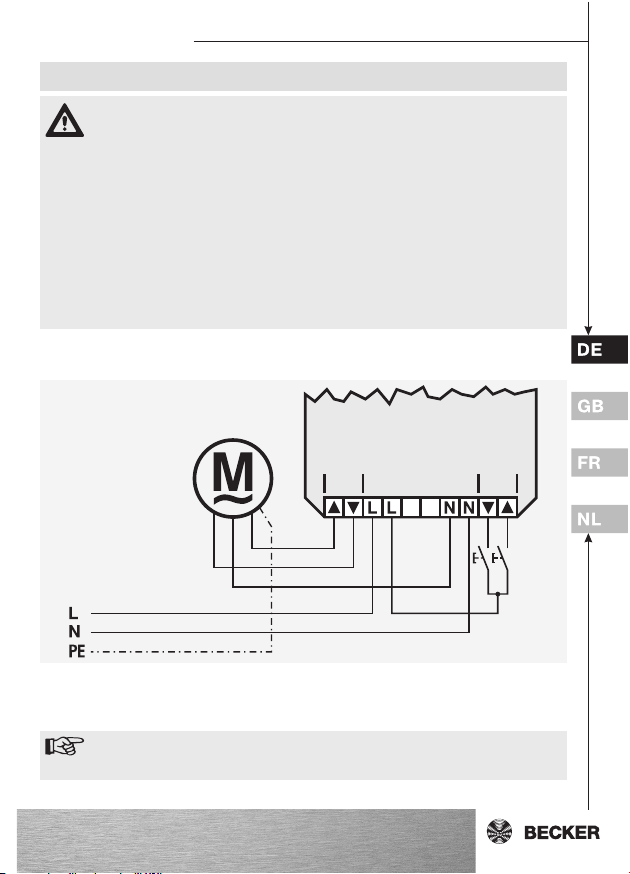

1. Schließen Sie den VC420 wie folgt an:
2. Lernen Sie einen Sender auf den Empfänger ein (siehe Kapitel „Einlernen des
Funks“)
3. Befestigen Sie das Gerät in der Dose.
Hinweis
Achten Sie auf optimalen Funkempfang.

Bedienungsanleitung
8

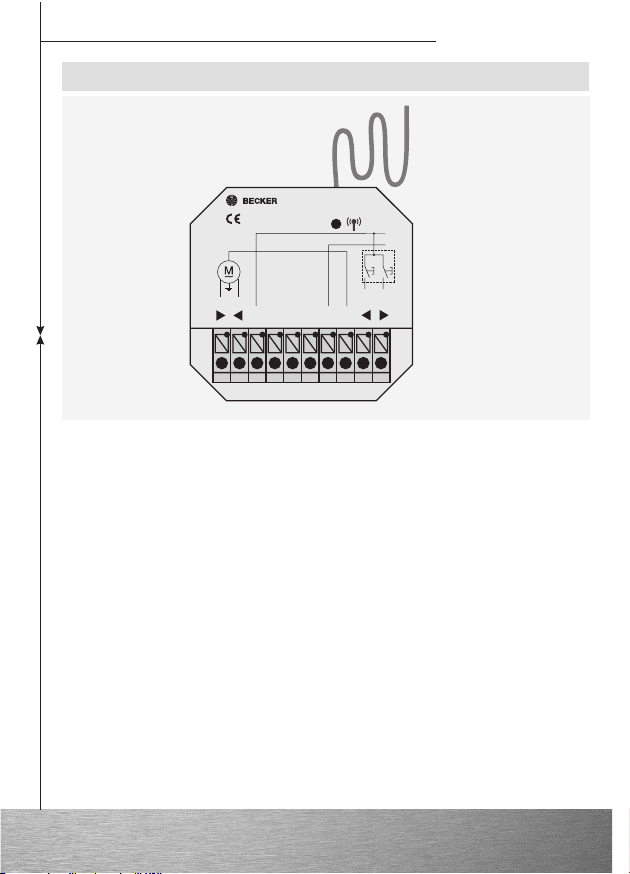

Erklärungen
Ausgänge
Schließen Sie den Antrieb an die Ausgänge des Gerätes an. Die Pfeile auf dem
Gerät zeigen die Laufrichtung des Antriebes an.
Licht/Antrieb
Mit einer Brücke zwischen L und Codierklemme Licht/Antrieb können Sie die Lauf-
zeit von 120 Sekunden auf unendlich stellen.
Jalousie/Rollladen
Mit einer Brücke zwischen L und Codierklemme Jalousie/Rollladen können Sie
den Empfänger im Tippbetrieb ansteuern. Drücken Sie die Fahrtaste länger als 1
Sek., fährt die Jalousie in Selbsthaltung.
Individualeingänge
Drückt man eine Fahrtaste eines Tasters länger als 0,5 Sekunden, fährt der Be-
hang in die gewünschte Richtung bis zur Endlage. Drückt man die Fahrtaste kür-
zer als ca. 0,5 Sekunden, stoppt der Behang.
L
Ind.
Ind.
LN
4034 200 007 0
Centronic VarioControl VC420
M
M
N
Jal. / Rol.
Licht / Antrieb
N
L
230V/50Hz/4VA

Bedienungsanleitung
9
Einlernen des Funks
Vorsicht
• Verletzungsgefahr durch Stromschlag.
• Anschluss nur durch eine autorisierte Fachkraft!
• Gerät bietet nur Handrückenschutz kein Berührungsschutz.
• Einlerntaste nur mit isoliertem Werkzeug bedienen.
• Beachten Sie den Schaltstrom des Gerätes.
VC420 in Lernbereitschaft bringen
a) VC420 in Lernbereitschaft bringen durch Einschalten der Spannung
Schalten Sie die Spannung ein.
Der VC420 geht für 3 Minuten in Lernbereitschaft.
b) VC420 in Lernbereitschaft bringen mit der Einlerntaste
Drücken Sie die Einlerntaste für 3 Sekunden.
Der VC420 geht für 3 Minuten in Lernbereitschaft.
Mastersender einlernen
Drücken Sie die Lerntaste des Senders innerhalb der Lernbereitschaft für 3 Se-
kunden.
Der Behang quittiert den Einlernvorgang mit einer nickenden Bewegung, d.h.
der Behang bewegt sich einige Zentimeter und reversiert genausoweit.
Diese Quittierung wird im folgenden als „Nicken“ bezeichnet.
Damit ist der Einlernvorgang beendet.
Hinweis
Falls im Empfänger schon ein Sender eingelernt ist, drücken Sie die
Lerntaste für 10 Sekunden.

Bedienungsanleitung
10
Einlernen weiterer Sender
Hinweis
Es können neben dem Mastersender noch bis zu 15 Sender in den VC420
eingelernt werden.
Drücken Sie die Lerntaste des eingelernten Mastersenders für 3 Sekunden.
Die Quittierung erfolgt durch ein „Nicken" des Behanges.
Drücken Sie nun die Lerntaste eines neuen Senders, der der VC420 noch nicht
bekannt ist, für 3 Sekunden. Damit wird die Lernbereitschaft der VC420 für einen
neuen Sender für 3 Minuten aktiviert.
Die Quittierung erfolgt durch ein „Nicken" des Behanges.
Jetzt drücken Sie die Lerntaste des neu einzulernenden Senders noch einmal für
3 Sekunden.
Die Quittierung erfolgt durch ein „Nicken" des Behanges.
Der neue Sender ist nun eingelernt.Sender löschen
Sender löschen
Sender einzeln löschen
Hinweis
Der eingelernte Mastersender kann nicht gelöscht werden. Er kann nur
überschrieben werden.
Drücken Sie die Lerntaste am Mastersender für 3 Sekunden.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Jetzt drücken Sie die Lerntaste des zu löschenden Senders für 3 Sekunden
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Anschließend drücken Sie noch einmal die Lerntaste des zu löschenden Senders
für 10 Sekunden
Die Quittierung erfolgt durch ein „Nicken" des Behanges.
Der Sender wurde aus der VC420 gelöscht.
Alle Sender löschen (außer Mastersender)
Drücken Sie die Lerntaste am Mastersender für 3 Sekunden.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Drücken Sie noch einmal die Lerntaste am Mastersender für 3 Sekunden.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Drücken Sie noch einmal die Lerntaste am Mastersender für 10 Sekunden.
Die Quittierung erfolgt durch ein „Nicken" des Behanges.
Alle Sender (außer Mastersender) wurden aus dem Empfänger gelöscht.

Bedienungsanleitung
11
Master überschreiben
Schalten Sie die Spannungsversorgung des VC420 aus und nach 10 Sekunden
wieder ein.
Der VC420 geht für 3 Minuten in Lernbereitschaft.
Hinweis
Damit der neue Mastersender nur in den gewünschten VC420 eingelernt
wird, müssen Sie alle anderen Empfänger, die mit an der gleichen
Spannungsversorgung angeschlossen sind, aus der Lernbereitschaft
bringen. Nach Wiedereinschalten der Spannung führen Sie dazu mit dem
Sender dieser Empfänger einen Fahr- oder Stopp-Befehl aus.
Jetzt drücken Sie die Lerntaste des neuen Mastersenders für 10 Sekunden.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Der neue Mastersender wurde eingelernt und der alte Mastersender wurde ge-
löscht.
Programmierung
Zwischenposition
Hinweis
Die Zwischenposition ist eine frei wählbare Position des Rollladens, zwi-
schen der oberen und unteren Endlage. Vor dem Einstellen der Zwischen-
position müssen beide Endlagen eingestellt sein.
Die Zwischenposition wird aus der oberen Endlage angefahren.
Einstellen der Zwischenposition
1. Fahren Sie den Behang aus der oberen Endlage in die gewünschte Zwischen-
position.
2. Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AB-Taste und halten Sie die beiden Tasten gedrückt.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Die Zwischenposition wurde gespeichert.

Bedienungsanleitung
12
Anfahren der Zwischenposition
1. Drücken Sie 2 mal die AB-Taste innerhalb einer Sekunde.
Der Behang fährt in die Zwischenposition.
Löschen der Zwischenposition
1. Fahren Sie den Behang in die Zwischenposition.
2. Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AB-Taste und halten Sie die beiden Tasten gedrückt.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Die Zwischenposition wurde gelöscht.
Lüftungsposition
Hinweis
Mit dieser Funktion können Sie den Rollladen aus der unteren Endlage
soweit wieder Auffahren, dass die Lüftungsschlitze geöffnet werden. Vor
dem Einstellen der Lüftungsposition müssen beide Endlagen eingestellt
sein.
Die Lüftungsposition wird aus der unteren Endlage angefahren.
Einstellen der Lüftungsposition
1. Fahren Sie den Behang aus der unteren Endlage in die gewünschte Lüftungs-
position.
2. Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AUF-Taste und halten Sie die beiden Tasten gedrückt.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Die Lüftungsposition wurde gespeichert.
Anfahren der Lüftungsposition
1. Drücken Sie 2 mal die AUF-Taste innerhalb einer Sekunde.
Der Behang fährt in die Lüftungsposition.
Löschen der Lüftungsposition
1. Fahren Sie den Behang in die Lüftungsposition.
2. Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AUF-Taste und halten Sie die beiden Tasten gedrückt.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Die Lüftungsposition wurde gelöscht.

Bedienungsanleitung
13
Was tun, wenn...?
Technische Daten
Nennspannung 230-240 V AC / 50 Hz
Schaltstrom 3 A /230-240 V AC bei cos ϕ=1
Schutzart IP 20
Schutzklasse II
(nach bestimmungsgemäßer Montage)
Zulässige Umgebungstemperatur -25 bis +55 °C
Montageart Unterputz Ø 58 mm Wandeinbau
Aufputz in entsprechendem AP-Ge-
häuse
gnurötSehcasrUgnugitieseB
.thcintfuälbeirtnA.ssulhcsnArehcslaF.nefürpssulhcsnA
eidnitfuälbeirtnA
.gnuthciReh
cslaf
.ssulhcsnArehcslaFethärD Ldnu M024CVma
.nehcsuat
trhüf024CVreD
elhefebrhaFelleunam
.suathcin
mithcintsir
edneS.1
.tnrelegnie024CV
tsiretsaTrenretxE.2
.nessolhcsegnahcslaf
.nenrelnieredneS.1
.neßeilhcsnagithcirre
tsaT.2
trhüf024CVreD
ehcsitamotua
.suathcinelhefebrhaF
mithcintsiredneS.1
.tnrelegnie024CV
sedretlahcsebeih
cS.2
fuathetssredneS
.beirtebdnaH
.nenrelnieredneS.1
nedeiSnelletS.2
sredneSsedretlahcsebeihcS
.beirtebkita
motuAfua

Operating Instructions
14
Becker-Antriebe GmbH will be released from all warranty and product liability ob-
ligations if the customer modifies the equipment without prior approval from
Becker-Antriebe GmbH or if the equipment is installed incorrectly and/or contrary
to the specified installation instructions, by the customer or a third party.
Any further processing must comply with all current statutory and official regula-
tions governing manufacture and advice to customers, especially the EMC regu-
lations.
This product is subject to technical developments and improvements. Please re-
fer to the current sales brochure for the precise product specifications.
Warranty
Contents
Warranty ....................................................................................................... 14
General information ....................................................................................... 15
Designated use ............................................................................................. 15
Safety instructions ......................................................................................... 16
Explanation of displays and buttons ............................................................... 16
Installation .................................................................................................... 17
Explanations .................................................................................................. 18
Programming the remote control ................................................................... 19
Programming ................................................................................................ 21
Technical data ............................................................................................... 23
What to do if...? ............................................................................................. 23

Operating Instructions
15
The VC420, as delivered ex works, converts radio signals into control signals and
can be used to control a mains-connected drive
The VC420 may be used to operate roller shutter, awning and venetian blind sys-
tems only.
This device may only be used in connection with equipment from other manufac-
turers following consultation with your local retailer.
• Please note that radio sets cannot be operated in areas with increased risk of
interference (e.g. hospitals, airports).
• The remote control is only permitted for equipment and systems with which a
malfunction in the hand-held transmitter or receiver does not present a risk to
persons, animals or objects, or this risk is covered by other safety devices.
• The operator does not enjoy any protection from disturbances by other remote
signalling equipment and terminal equipment (for example, also by radio sets
operated in the same frequency range in accordance with regulations).
• Use radio receivers in conjunction only with devices and systems permitted by
the manufacturer.
Note
Ensure that the controls are not installed and operated in the vicinity of
metal surfaces or magnetic fields.
Radio sets transmitting at the same frequency could interfere with recep-
tion.
It should be noted that the range of the radio signal is restricted by legis-
lation and constructional measures.
General information
Designated use

Operating Instructions
16
L
Ind.
Ind.
LN
4034 200 007 0
Centronic VarioControl VC420
M
M
N
Jal. / Rol.
Licht / Antrieb
N
L
230V/50Hz/4VA
Antenna
Programming button
Connecting terminals
Caution
• Risk of injury by electric shock.
• All electrical installations to a 230 V power network must be performed
by an authorised electrician.
• Before assembly, disconnect the power lead from the supply.
• When installing the system, the provisions set down by local public
utilities and the stipulations for wet and damp rooms in accordance
with VDE 100 must be observed.
• For use in dry rooms only.
• Use unmodified Becker original parts only.
• Keep persons away from the systems guide track.
• Keep children away from controls.
• Always comply with relevant national stipulations.
• If the system is controlled by one or more devices, the system guide
track must be visible during operation.
Safety instructions
Explanation of displays and buttons

Operating Instructions
17
Caution
• Risk of injury by electric shock.
• Must be installed by an authorised electrician!
• Only the back of the hand is protected by the device. No protection
against accidental contact!
• Do not bend, shorten or add extensions to the antenna.
• The programming button must be operated with an insulated tool .
• If more than one drive is being controlled with the VC420, the drives
must be decoupled by relay controls.
• The switched current of the device must be observed at all times.
Antrieb
Individual
Jal. / Rol.
Licht / Antrieb
Installation
1. Connect the VC420 as follows:
2. Programme one transmitter into the receiver (see section “Programming radio
channels”)
3. Secure the device in the box.
Note
Ensure that optimum radio reception is achieved.

Operating Instructions
18
Outputs
Connect the drive to the outputs of the device. The arrows on the device indicate
the running direction of the drive.
Light/drive
A bridge connection between L and the encoding terminal light/drive allows the
running time to be increased from 120 seconds to infinity.
Venetian blind/roller shutter
A bridge connection between L and the encoding terminal venetian blind/roller
shutter allows the receiver to be controlled in non-maintained command mode.
Press and hold the control command button for more than 1 second to move the
blind in maintained-command mode.
Individual inputs
If you press one of the up or down buttons of the maintained switch for more than
0,5 seconds, the blind/shutter will move automatically in the chosen direction to
the final position. If you touch it for less than 0,5 seconds, the blind/shutter will
move and stop again immediately.
L
Ind.
Ind.
LN
4034 200 007 0
Centronic VarioControl VC420
M
M
N
Jal. / Rol.
Licht / Antrieb
N
L
230V/50Hz/4VA
Explanations

Operating Instructions
19
Caution
• Risk of injury by electric shock.
• Must be installed by an authorised electrician!
• Only the back of the hand is protected by the device. No protection
against accidental contact!
• The programming button must be operated with an insulated tool.
• The switched current of the device must be observed at all times.
Setting the VC420 to programming mode
a) Set the VC420 to programming mode by switching on the power supply
Switch on the power supply.
The VC420 will remain in programming mode for 3 minutes.
b) Set the VC420 to programming mode using the programming button
Press and hold the programming button for 3 seconds.
The VC420 will remain in programming mode for 3 minutes.
Programming master transmitter
Press and hold the programming button for 3 seconds while in programming
mode.
The system will confirm the programme setting with a ‘nod’, i.e. the shutter/
awning/blind moves a few centimetres in one direction and then reverses the
same distance.
This confirmation is hereafter referred to as ‘nodding’.
The programming process is now complete.
Note
If a transmitter has already been programmed in the receiver, press the
programming button and hold for 10 seconds.
Programming the remote control

Operating Instructions
20
Programming additional transmitters
Note
Besides the master transmitter, up to 15 additional transmitters can be
programmed in the VC420.
Press and hold the programming button of the pre-programmed master transmit-
ter for 3 seconds.
The shutter/awning/blind will ‘nod’ to confirm.
Now press the programming button of the new transmitter which is not yet pro-
grammed in the VC420 and keep it pressed for 3 seconds. This will activate the
programming mode of the VC420 for a new transmitter for a period of 3 minutes.
The shutter/awning/blind will ‘nod’ to confirm.
Now press the programming button of this new transmitter once again and keep
pressed for a further 3 seconds.
The shutter/awning/blind will ‘nod’ to confirm.
The new transmitter has been successfully programmed.
Deleting transmitters
Deleting transmitters individually
Note
The master transmitter cannot be deleted. It can only be overwritten.
Press and hold the programming button on the master transmitter for 3 seconds.
The shutter/awning/blind will ‘nod’ to confirm.
Now press the programming button on the transmitter you wish to delete and keep
pressed for 3 seconds
The shutter/awning/blind will ‘nod’ to confirm.
Now press the programming button on the transmitter you wish to delete again,
this time keeping it pressed for 10 seconds.
The shutter/awning/blind will ‘nod’ to confirm.
The transmitter has been successfully deleted from the VC420.
Deleting all transmitters (except master transmitter)
Press and hold the programming button on the master transmitter for 3 seconds.
The shutter/awning/blind will ‘nod’ to confirm.
Press the programming button on the master transmitter once again and keep
pressed for 3 seconds.
The shutter/awning/blind will ‘nod’ to confirm.
Now press the programming button on the master transmitter again, this time
keeping it pressed for 10 seconds.
The shutter/awning/blind will ‘nod’ to confirm.
All transmitters (except master transmitter) have been successfully deleted from
the receiver.
