INSTRUCTIONS COMPLETE WATER GARDENING KIT
Models: MCK325 & LCK535
C90215
Re . B
Items needed:
(Not supplied)
• Rope or Garden Hose
• Shovel
• Carpenter’s Level
• Straight 2” x ” piece of Lumber
Beckett pumps are carefully inspected and tested to ensure both safety and operating performance
for pond and fountain applications. However, failure to follow the instructions and warnings in this
manual may result in pump damage and/or serious injury.
BE SURE TO READ AND SAVE THIS MANUAL FOR FUTURE REFERENCE.
A
B
C
H
G
F

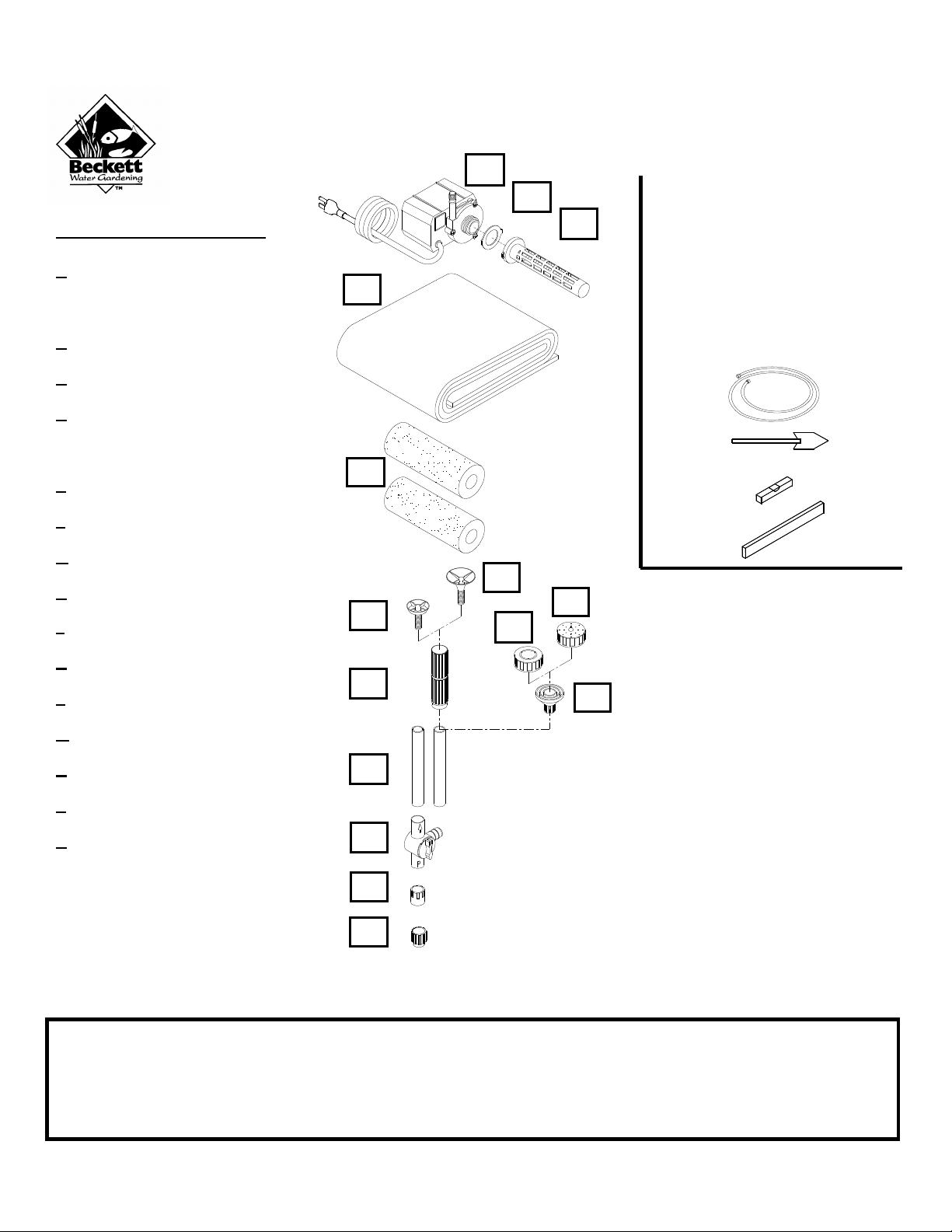

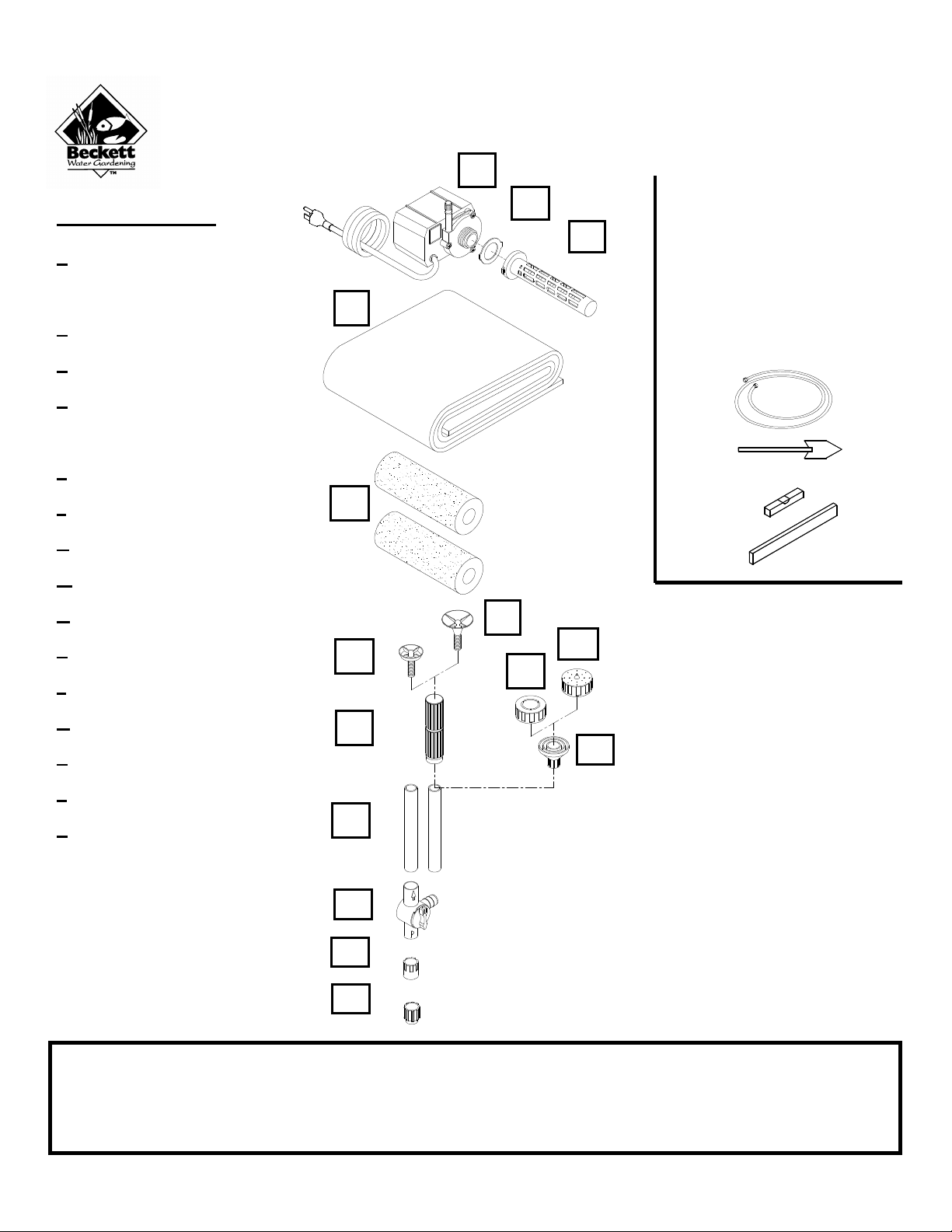

Items Included:
A (1) Pump G325AG20 (MCK325)
(1) Pump G535AG20 (LCK535)
B (1) Threaded Ring
C (1) Pre-Filter Core
D (1) 12’ x 11’ Liner (MCK325)
(1) 16’ x12’ Liner (LCK535)
E (2) Black Filter Foam
F (1) Large Waterbell Nozzle
G (1) Trumpet Nozzle
H (1) Nozzle Body
J (1) Flower Nozzle
K (1) 3-Tier Nozzle
L (1) Lower Nozzle
M (2) Extension Tubes
N (1) Valve
P (1) 1/2" NPT Adapter (LCK535)
R (1) 1/ ” NPT Adapter (MCK325)
D
J
K
L
M
E
N
P
R

- 2 -
WARNING
1. RISK OF ELECTRICAL SHOCK - Always disconnect from power outlet before handling the pump or putting your
hands into the water.
2. RISK OF ELECTRICAL SHOCK - This pump is supplied with a grounding conductor and a grounding-type
attachment plug (3-prong plug). To reduce the risk of electric shock, be certain that it is connected only to a properly
grounded, grounding-type receptacle. Do not remo e the grounding pin.
3. RISK OF SEVERE ELECTRICAL SHOCK - Connect only to a grounded receptacle protected by a ground-fault
circuit-interrupter (GFCI). A GFCI must be provided in accordance with Section 680-51 of the National Electric Code.
Contact a qualified electrician if you cannot verify that the receptacle is protected by the GFCI.
4. TO REDUCE THE RISK OF ELECTRICAL SHOCK –
A. Never use an extension cord to connect unit to electrical supply; provide a properly located GFCI outlet.
B. Never bury the 3-prong plug of the cord, it is not waterproof and severe electric shock will occur.
This Beckett Submersible Pump is direct-driven. All electrical parts and connections are completely encapsulated with epoxy (not oil-
filled) and are environmentally safe and energy-efficient. These features, combined with very low energy consumption, make for a safe
and convenient pump which is economical to operate. Beckett pumps will circulate and aerate your pond’s water. They will also keep
your pond from becoming stagnant. In addition, it is essentially maintenance-free.
This Pump is designed to operate completely submerged. Cleaning of the inlet screen can be reduced by placing the pump on a brick
or patio stone in the water to raise it above the level of the debris which accumulates on the bottom.
SERVICE AND MAINTENANCE
IF THE PUMP FAILS TO OPERATE, CHECK THE FOLLOWING:
• Check the circuit breaker and try another outlet to ensure the pump is getting electrical power.
• Check the pump discharge and tubing for kinks and obstructions. Algae build up can be flushed out with a garden hose.
• Check the inlet screen to ensure it is not clogged with debris.
• Remove the inlet screen and volute to access the impeller area. Turn the impeller to ensure it is not broken or jammed.
• If the impeller area is encrusted with minerals or corrosion, gently scrape the area clean, being careful not to damage the shaft
seal, and apply a drop of light oil to the shaft.
• Never attempt to disassemble the impeller assembly. If it becomes worn or broken, simply replace the entire assembly.
• If the pump is taken out of service for a period of time (such as during winter), flush the pump out with clean fresh water and
drain thoroughly before storing.
• Monthly maintenance will add to your pump’s life.
• Ensure that the cord is protected from wear and abrasion.
• Ne er attempt to replace or shorten the cord !
CAUTION: If the pump is allowed to run dry, it will sustain permanent heat damage after 30 minutes. Your Beckett
pump is intended to pump fresh water only. Do not use to pump oils, solvents, fuels, or salt water. Do not allow to freeze.

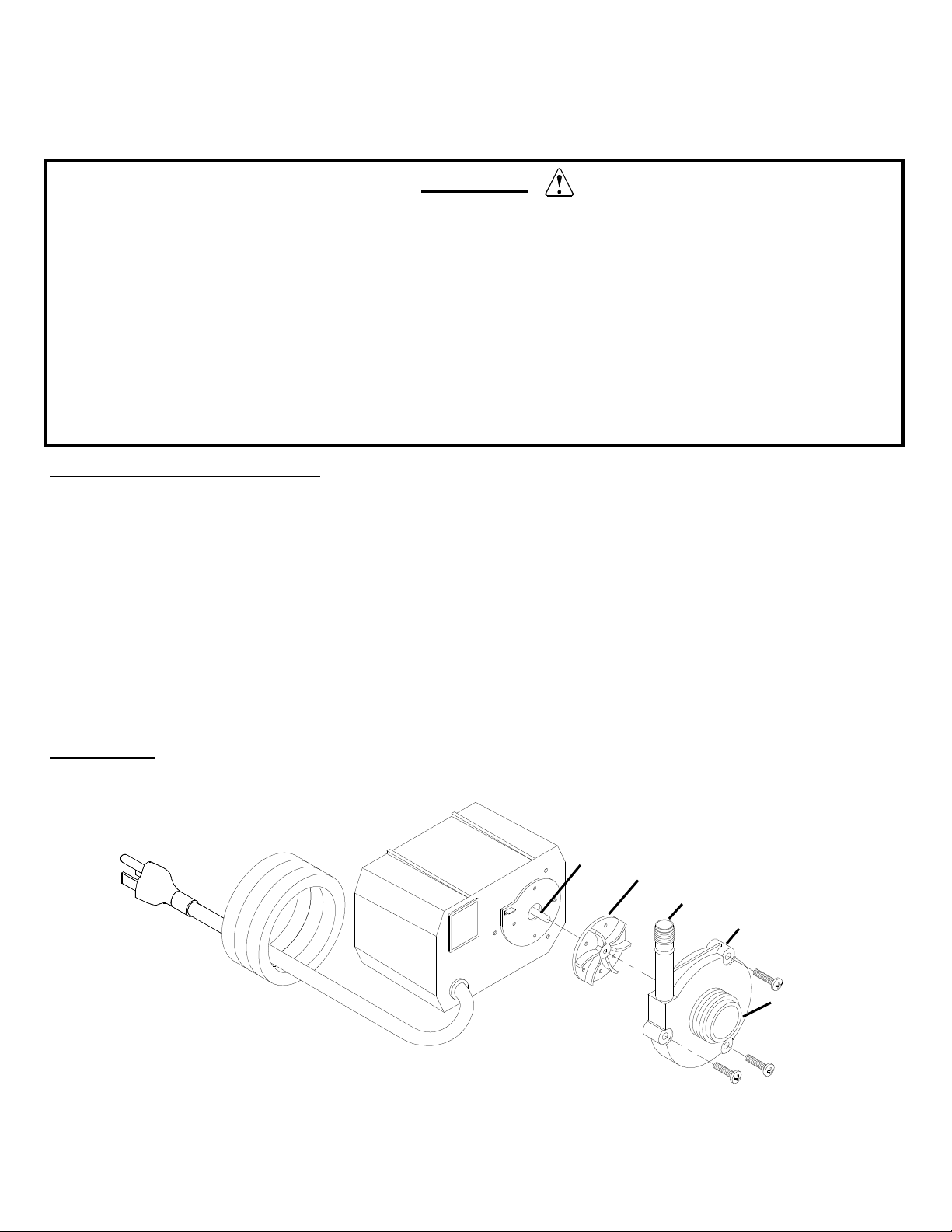

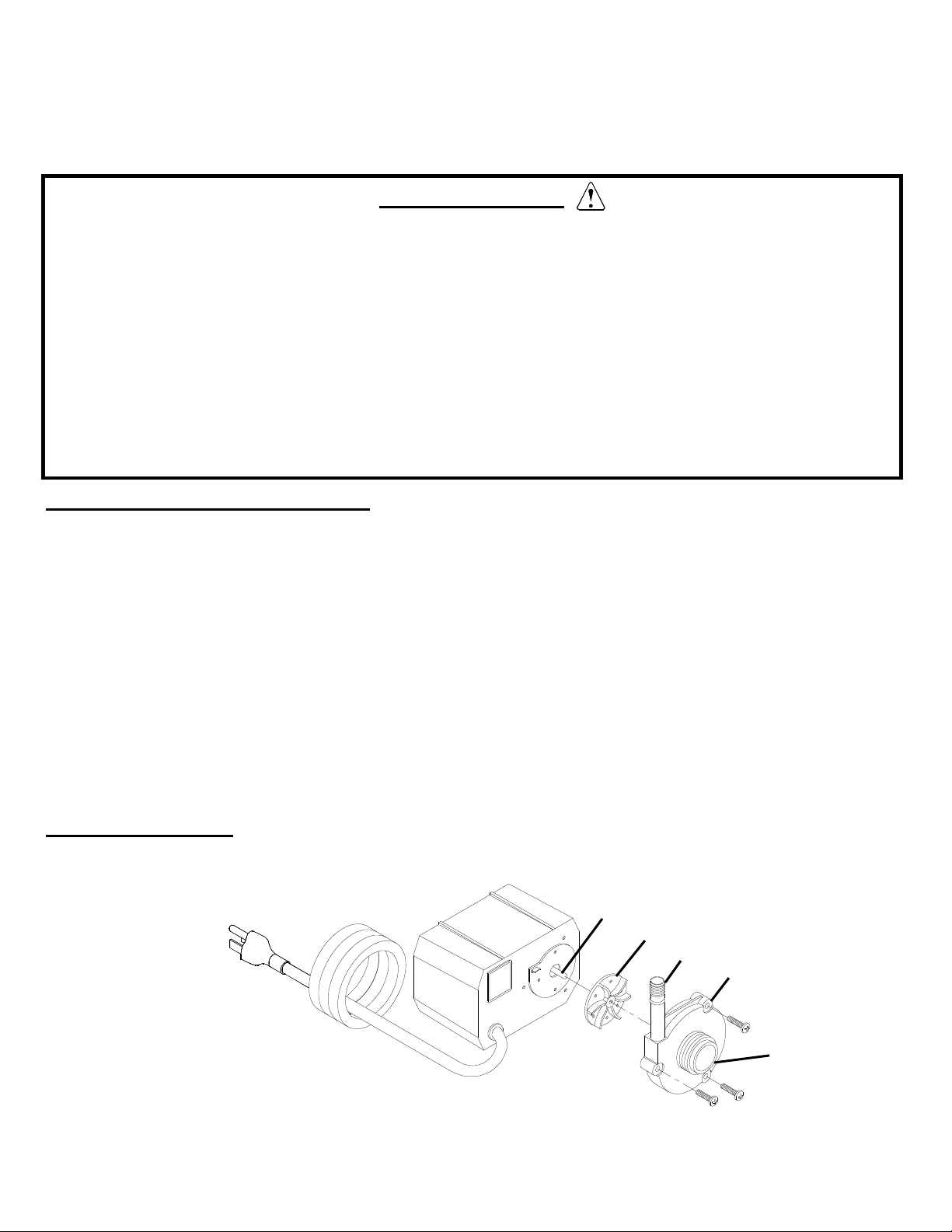

Shaft Impeller
Discharge
Volute
Intake
Pump Model #G325 shown.

- 3 -

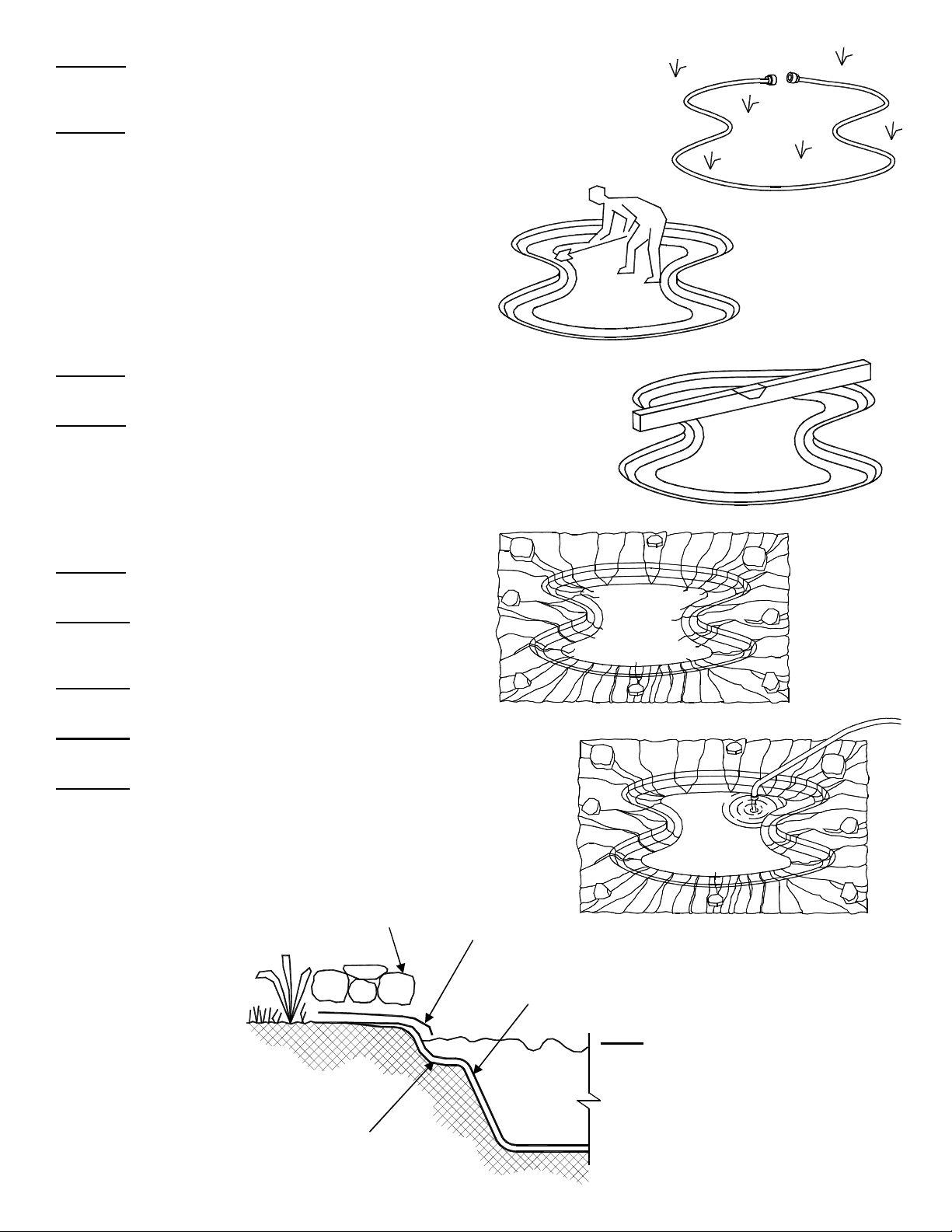

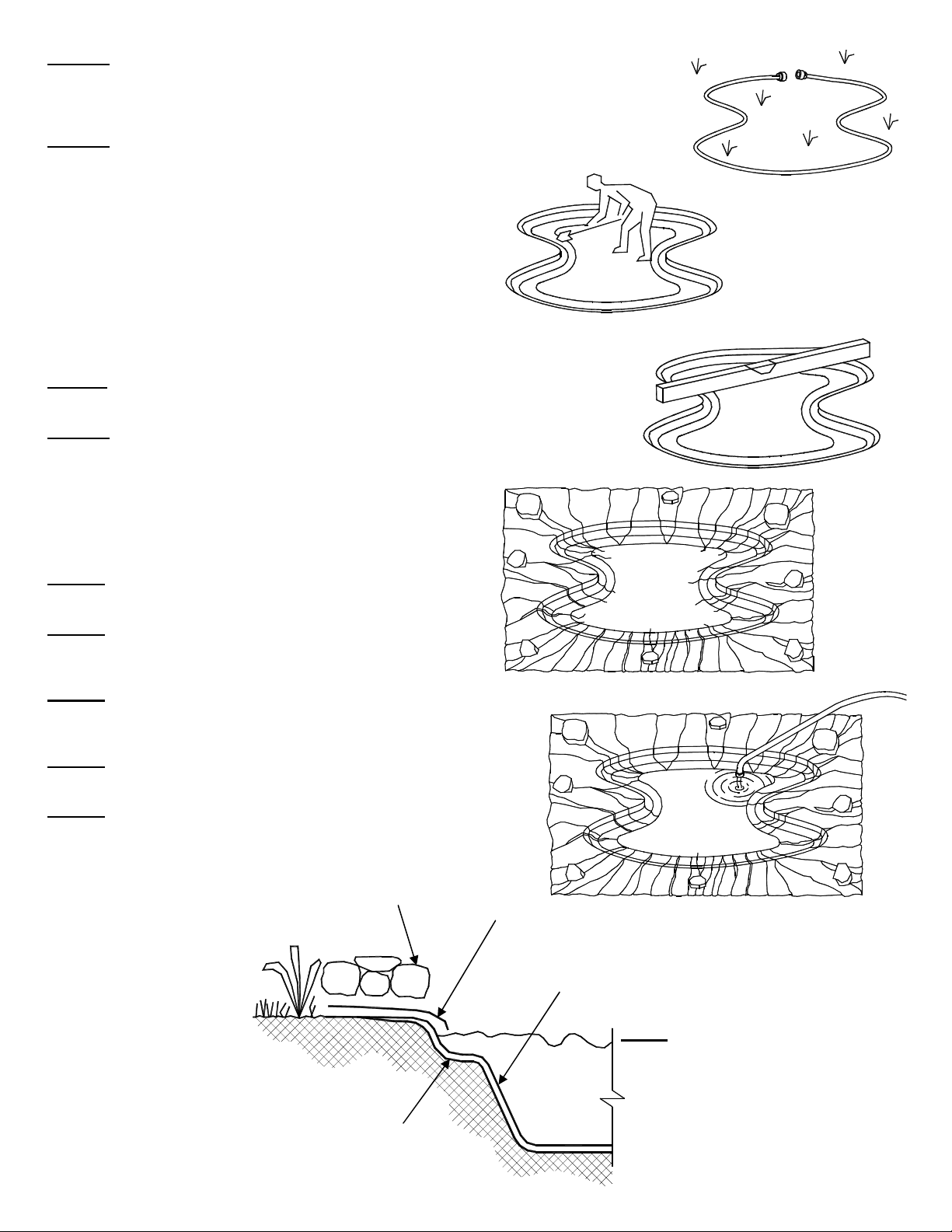

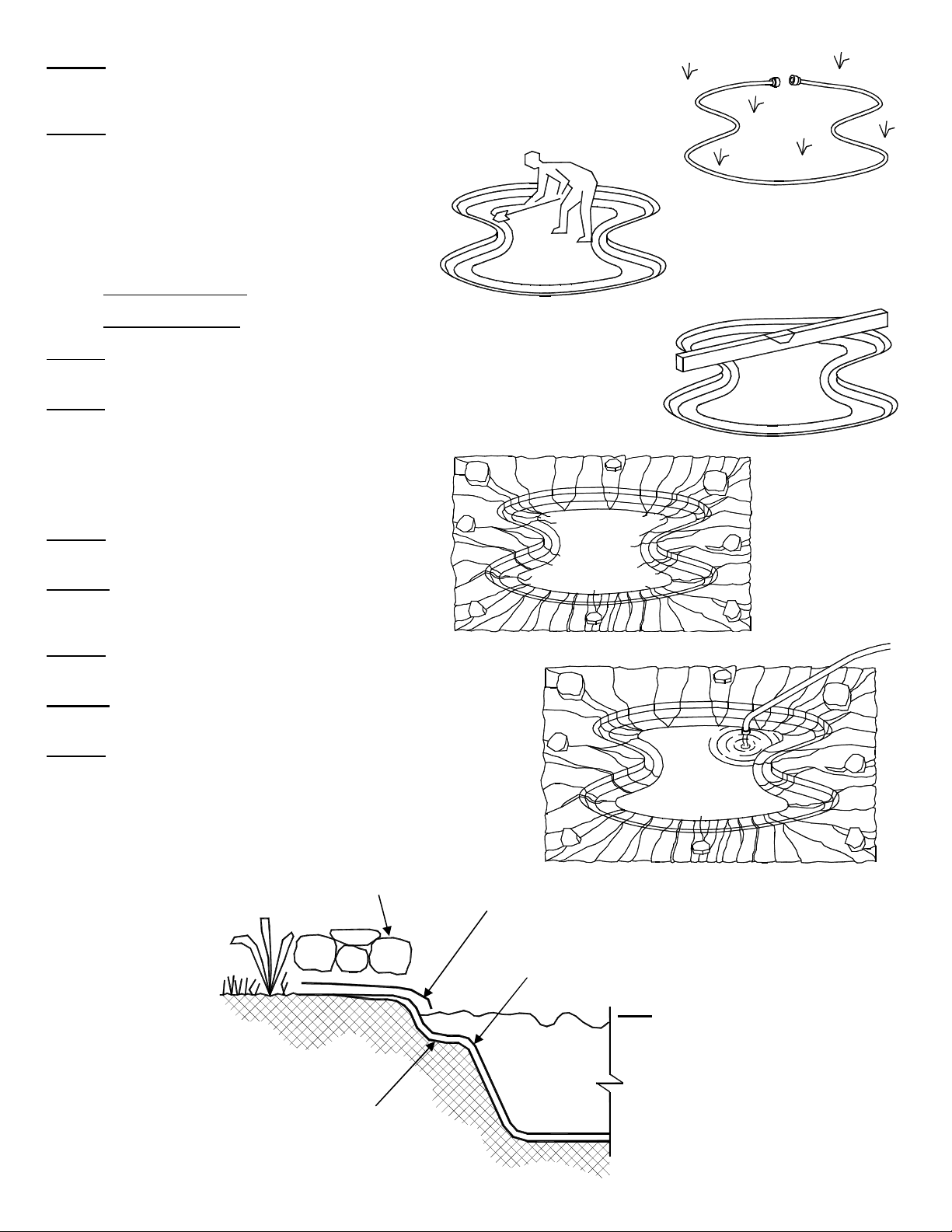

STEP 1:
Carefully select the site for your pond in a level
area away from trees and not in a low area of your lawn.
The area should receive to 6 hours of sunlight each day.
STEP 2: Outline the shape and size of your pond with a
rope or garden hose. To determine the size of your pond
you must consider the dimensions of your liner minus the
depth of the pond plus a 6-inch border. Fish and plants
require a depth of 16 to 30 inches depending on your winter
climate and the type of water lilies being used. Once you
have decided on the depth for your pond, use the following
equations to determine the maximum length and width:
Liner length minus 2 times pond depth minus 2 times 6”
border = Maximum Pond Length
Liner width minus 2 times pond depth minus 2 times 6”
border = Maximum Pond Width
Example: 120” – (2 x 20”) – (2 x 6”) =120” – 0” – 12” = 68”
= 5’8” Length
STEP 3: Begin digging and always remember to stay
inside your outline. Allow for plant ledges if desired. Level
the edge of your pond by using a carpenter’s level on
straight 2 x placed across your pond. This will show if one
side needs to be adjusted. Repeat this process for the width
and length of your pond until the perimeter is completely
level.
STEP 4: Remove all roots and sharp objects that may
puncture the liner.
STEP 5: Line the bottom and sides of the excavation with
Beckett’s Pond Underlayment to provide a cushioned
surface for the liner.
STEP 6: Drape your liner loosely into the excavation with
an even overlap on all sides.
STEP 7: Secure the liner with bricks or stones on the
corner.
STEP 8: Fill the pond with water. As the pond fills,
continually smooth and fold the liner to minimize wrinkles,
but do not stretch the liner for it may tear.
Water Level
Design your Rock
Ledge as low in the
water as possible to
minimize UV damage.
Use Flat Stones, Round Rocks
or Bricks to hide liner.
Use Beckett’s Underlayment, Sand
or Carpet Padding to provide a
protective surface for the pond liner.
Pond Liner
Use an excess liner strip to protect the
PVC Liner from sun (UV) damage.

- -
The Diverter controls the amount
of water flow to the nozzle and
Pond Art or Waterfall by changing
the Diverter positions.

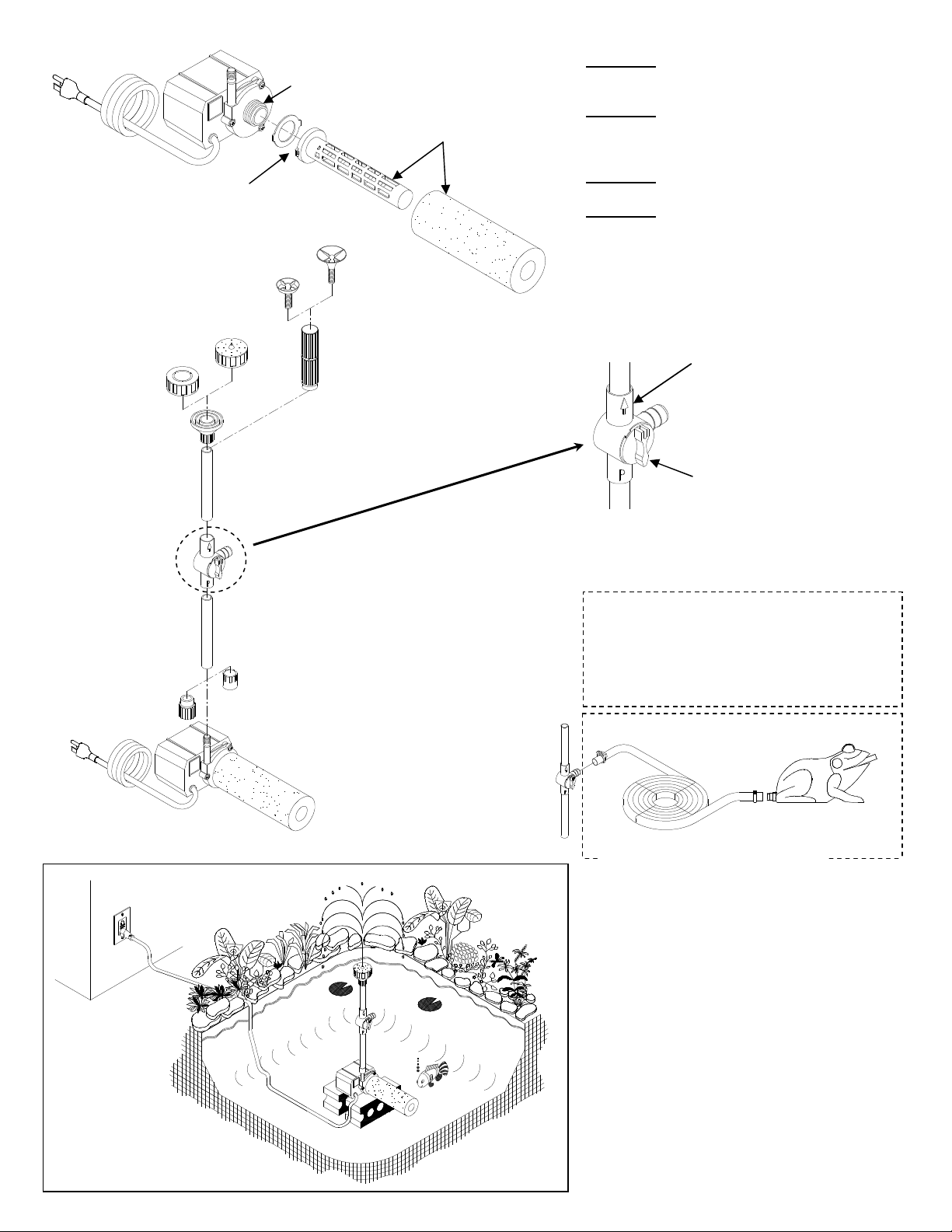

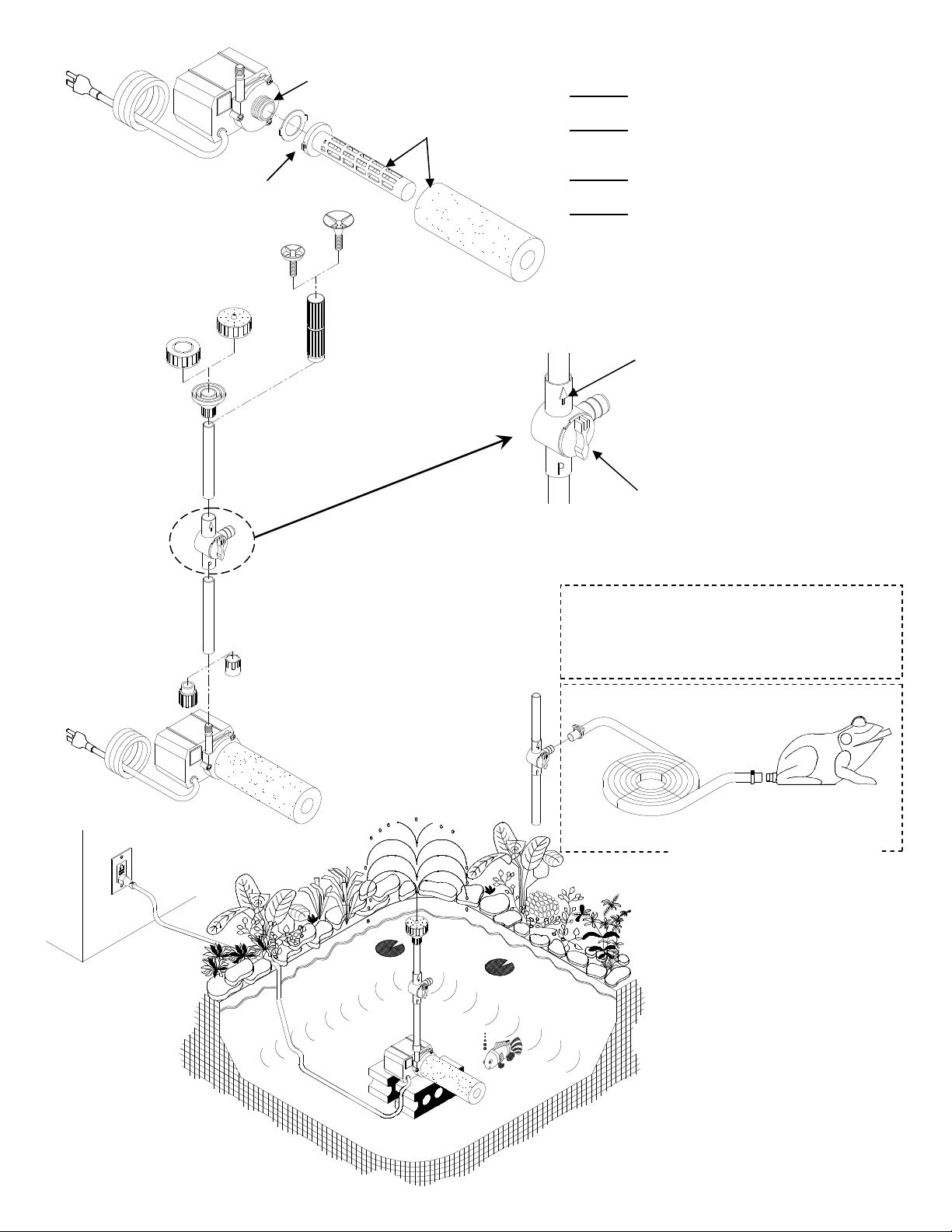

STEP 1:
Snap the Ring into the Pre-Filter Core.
STEP 2: Twist the Ring and Core onto the Pump’s
threaded Inlet until snug.
STEP 3: Slide the Filter onto the Pre-Filter Core.
STEP 4: Attach parts in order as shown.
Experiment with the different assortment of Nozzles!
STEP 1
STEP 2
STEP 3
To connect to a Spitter, slide one Hose Clamp on
each end of the Tubing. Slide the Tubing over the
Diverter and Spitter’s connection. Close the clamp
over both. Place your Spitter among the landscape
and enjoy!
5/8” Vinyl Tubing, ¾” Hose Clamp
and Spitter NOT INCLUDED .
The Arrow should
always to be pointed up.
The various water heights give
you different water shapes.
Experiment with the different
nozzles to find your favorite!
OR
OR
OR

- 5 -
LIMITED WARRANTY
Each Beckett Corporation (“Beckett”) product is warranted to be free from defects in material and workmanship for the applicable Warranty Period
(herein so called) set forth below. The Warranty Period for each product commences on the date of purchase by the original purchaser. The Warranty
Periods are as follows:
Product Type or Name Warranty Period Product Type or Name Warranty Period
Pump Models: Waterfall Weir & Skimmer………………………………..5 Years
G Series; W Series; WF Series……………2 Years Liner Material:
UL6500A; XL-6500A………………………. 2 Years 35 mil PVC…………………………………..20 Years
Other Pump Models……………………….. 1 Year 0 mil EPDM………………………...………20 Years
Pre-Formed Poly Ponds………………………..……… 15 Years 20 mil PVC…………………………………..15 Years
All Other Beckett Products……………………………….90 days
APPLICATION: The warranty covers only properly installed and maintained Beckett products and is limited to application at normal temperature 32ºF to
86ºF (0ºC to 30ºC) pumping fluids with a specific gravity up to 1.1 and with a pH range of 5 to 9 (fresh water). Other liquid applications and extreme
temperature uses must be approved in advance by Beckett. The warranty does not apply to or cover damages or defects caused by external causes,
including, but not limited to, improper or faulty installation or unauthorized modification, lightning, electrical surges, abuse, misuse or abnormal use or
misapplication, including use in a manner inconsistent with the product’s intended function. The purchaser is responsible for determining the suitability
of the product for its intended use. If products are damaged in transit, a claim should be filed with the carrier.
REMEDY: If there has been a failure to conform to the warranty, Beckett will, at Beckett’s option, repair, replace or issue a refund for the particular
nonconforming product or part. Repair, replacement or refund, at Beckett’s option, is the exclusive remedy in the event of a failure to conform to the
warranty. Warranty claims must be made within 3 months after expiration of the applicable Warranty Period.
ADMINISTRATION: Warranty claims must be made by returning the nonconforming Beckett product, freight prepaid, along with proof of purchase, to:
Beckett Corporation, Customer Service Dept., 3321 E. Princess Ann Rd., Norfolk, Va. 23502, telephone [phone]. Telephone authorization from
Beckett is required prior to returning nonconforming products or parts. All products or parts returned will be inspected to determine cause of failure
before warranty is approved.
INSTALLATION, REMOVAL AND/OR SHIPPING CHARGES: The warranty does not cover any costs associated with the installation, removal or
shipping of products subject to warranty claims.
DISCLAIMER AND LIMITATION: THE EXPRESS WARRANTY AND REMEDIES SET FORTH ABOVE ARE EXCLUSIVE AND IN LIEU OF ALL
OTHER WARRANTIES AND REMEDIES, WHETHER ORAL OR WRITTEN, EXPRESS OR IMPLIED. TO THE FULL EXTENT PERMITTED BY LAW,
BECKETT EXPRESSLY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. IF IMPLIED WARRANTIES CANNOT BE DISCLAIMED, ALL SUCH IMPLIED
WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY.
BECKETT DOES NOT ACCEPT LIABILITY BEYOND THE REMEDIES EXPRESSLY SET FORTH IN THIS WARRANTY. IN NO EVENT SHALL
BECKETT BE LIABLE OR RESPONSIBLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. BECKETT’S AGGREGATE LIABILITY UNDER
THIS WARRANTY OR WITH RESPECT TO ANY PRODUCT COVERED HEREBY, UNDER ANY LEGAL THEORY, SHALL NOT EXCEED THE
PURCHASE PRICE PAID FOR THE NONCONFORMING PRODUCT. THE LIMITATIONS CONTAINED IN THIS PARAGRAPH SHALL NOT APPLY
TO INJURY TO THE PERSON.
Some States do not allow the exclusion or limitation of incidental or consequential damages or exclusions or limitations on the duration of an implied
warranty, so the above limitations or exclusions may not apply to you. This warranty gives you specific legal rights and you may also have other rights
that vary from State to State.
FOR YOUR RECORDS:
Date of Purchase __________________________________
Model Number __________________________________
Name of Dealer __________________________________
PLEASE KEEP RECEIPT IN CASE OF WARRANTY SERVICE.
BECKETT CORPORATION
3321 E. Princess Ann Rd.
Norfolk, Va. 23502
www.888beckett.com
Toll Free: 1-866- 66- 319
© 2007 BECKETT CORPORATION All Rights Reser ed
Derechos Reser ados / Tous droits réser és

- 6 -
This page is intentionally
left blank.

- 7 -
