BEGA 71148 User manual

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com 1/3
13.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
Standort · Location · Lieu
Projekt · Project · Projet
QR-Code
QR Code
Code QR
!
Smart Rotary Dimmer
71 148
70×7070×70
Ø 60Ø 60
5050
3030
Ø 4Ø 4
Data Matrix Code
Data Matrix Code
Code Data Matrix

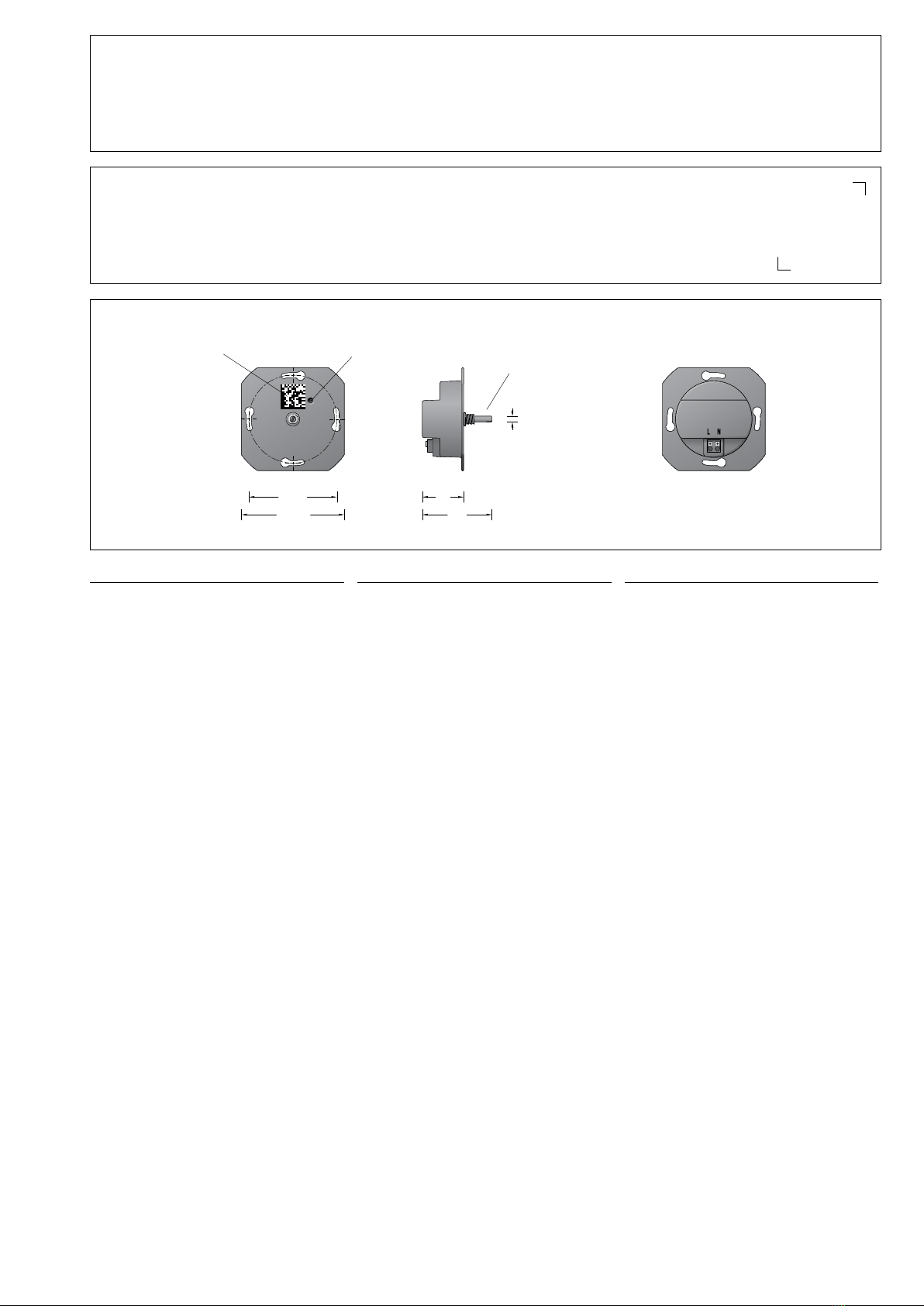

Status-LED
Status LED
LED d’état
Drehknopf/Drucktaste
Rotary knob/Pushbutton
Interrupteur rotatif/Touche
Gebrauchsanweisung Instructions for use Fiche d’utilisation
Anwendung
Der BEGA Smart Rotary Dimmer ist ein
Funk-Drehdimmer mit integrierter Antenne
zum Schalten, Dimmen und Regulieren der
Lichtfarbe von Leuchten.
Hierzu ist lediglich ein Anschluss an
Netzspannung erforderlich.
Für den Einbau in Schalter- und
Hohlraumdosen.
Der Einsatz wird ohne Abdeckung
geliefert und kann in Kombination mit den
Schalterprogrammen der gängigen Hersteller
verwendet werden.
Nach erfolgreicher Installation ndet die
Konguration in der App BEGA Smart statt.
Die App BEGA Smart ist kostenlos für iOS und
Android verfügbar.
Application
The BEGA Smart Rotary Dimmer is a wireless
dimmer with integrated aerial for switching,
dimming and regulating the light colour of
luminaires.
It only requires a connection to the power
supply.
For installation in switching and cavity boxes.
The insert is supplied without a cover and can
be used in conjunction with the switch ranges
of most well-known manufacturers.
Once successfully installed, the switch is
congured in the BEGA Smart app.
The BEGA Smart app is available for free for
iOS and Android.
Utilisation
L’interrupteur rotatif de variation BEGA Smart
est un variateur rotatif par radio avec antenne
intégrée pour commuter, grader et réguler la
couleur de lumière des luminaires.
Pour ce faire, il suft d’un raccordement à la
tension réseau.
Pour installation encastrée dans des boîtiers
d’interrupteurs ou pour cloisons creuses.
L’appareillage est livré sans couvercle et
peut être utilisé en combinaison avec les
programmes de produits des fabricants
courants d’interrupteurs.
Une fois l’installation réussie, la conguration a
lieu dans l’application BEGA Smart.
L’application BEGA Smart est disponible
gratuitement pour iOS et Android.
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
Safety
The installation and operation of this accessory
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualied electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If modications are subsequently made
to the accessory, the person who makes
these modications shall be considered the
manufacturer.
Sécurité
Pour l’installation et l’utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
L’installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d’une mise en œuvre
ou d’une installation inappropriée du produit.
Si des modications sont ultérieurement
apportées à cet accessoire, l’intervenant qui les
effectuera sera considéré comme fabricant.
EU-Konformitätserklärung
Die BEGAGantenbrink-LeuchtenKG erklärt
hiermit, dass der Funkanlagentyp 71 148 der
Richtlinie 2014/53/EU (RED) entspricht.
Der vollständige Text der
EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
https://www.bega.com/conf/de/71148
EU Declaration of Conformity
BEGAGantenbrink-LeuchtenKG hereby
declares that the radio system type 71 148
complies with Directive 2014/53/EU (RED).
The complete text of the EU Declaration of
Conformity is available at the following Internet
address:
https://www.bega.com/conf/de/71148
Déclaration de conformité UE
BEGA Gantenbrink-Leuchten KG déclare par la
présente que le type d’installation radio 71 148
est conforme à la directive 2014/53/UE(RED).
Le texte intégral de la déclaration de conformité
UE est disponible à l’adresse internet suivante:
https://www.bega.com/conf/de/71148

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
2/3
Produktbeschreibung
Funk-Drehdimmer für den Einbau in Schalter-
und Hohlraumdosen
Gehäuse besteht aus Kunststoff
Passend für Abdeckung und Drehknopf der
gängigen Hersteller
Für einige Abdeckungen ist der beiliegende
Adapter notwendig
Drehknopf zum Einstellen der Helligkeit
und Farbe von TunableWhite oder
RGBW-Leuchten
Integrierte Drucktaste mit kongurierbarer
Funktion
Kompatibel zu allen Produkten aus dem BEGA
Smart System
Zigbee3.0 zertiziert
Konguration via AppBEGASmart
Erweiterter Modus über die AppBEGASmart
freischaltbar
In diesem Modus können Dreh- und Druck-
Funktionen des Smart Rotary Dimmers frei
konguriert werden
Mit integrierter Antenne
Sendeleistung Zigbee ≤ +10dBm
Sendeleistung Bluetooth ≤ +10dBm
Funkfrequenz 2,4GHz
Reichweite bis zu 30m - (abhängig von den
räumlichen Gegebenheiten)
Standby-Leistung: P0= 0,2 W
Leistung: P = maximal 2,5 W
Anschlussklemmen 0,5-1,5@
Abisolierlänge: 8mm
Versorgungsspannung:
220-240V y 50-60Hz
Betriebstemperatur:
-20°C bis 65°C
RoHS compliant
WEEE 2012/19/EU
c – Konformitätszeichen
Gewicht: 0,05 kg
Product description
Wireless rotary dimmer for installation in
switching and cavity boxes
Housing made of synthetic material
Suitable for the covers and rotary knobs of all
well-known manufacturers
Some covers require the accompanying
adapter
Rotary knob for adjusting the brightness and
colour of tunable white or RGBW luminaires
Integrated pushbutton with congurable
functions
Compatible with all products from the BEGA
Smart system
Certied for use with Zigbee3.0
Conguration via the BEGA Smart app
Advanced mode can be activated in the BEGA
Smart app
In this mode, the rotary and push functions on
the Smart Rotary Dimmer can be congured as
desired
With integrated aerial
Zigbee transmission power ≤ +10dBm
Bluetooth transmission power ≤ +10dBm
Radio frequency 2.4GHz
Range up to 30m – (depending on the spatial
conditions)
Standby output: P0= 0.2 W
Output: P = maximum 2.5 W
Connection terminals 0.5–1.5@
Stripping length: 8mm
Supply voltage:
220-240V y 50-60Hz
Operating temperature:
-20°C to 65°C
RoHS-compliant
WEEE 2012/19/EU
c – Conformity mark
Weight: 0.05 kg
Description du produit
Variateur rotatif par radio pour installation dans
des boîtiers d’interrupteur ou pour cloisons
creuses.
Le boîtier est en matière synthétique.
Convient pour cache et interrupteur rotatif des
fabricants courants.
L’adaptateur fourni est nécessaire pour certains
caches
Interrupteur rotatif pour régler la luminosité et
la couleur des luminaires Tunable White ou
RGBW
Touche intégrée avec fonctionnalité
congurable
Compatible avec tous les produits du système
BEGA Smart
Certié Zigbee3.0
Conguration via l’application BEGA Smart
Mode élargi commutable via
l’appliBEGASmart.
Dans ce mode, les fonctions «tourner et
pousser» du variateur rotatif intelligent peuvent
être congurées librement
Avec antenne intégrée
Puissance d’émission Zigbee ≤ +10dBm
Puissance d’émission Bluetooth ≤ +10dBm
Fréquence radio 2,4GHz
Portée jusqu’à 30m - (dépend de
l’emplacement de l‘installation)
Puissance en mode veille: P0 = 0,2W
Puissance: P = 2,5W max.
Borniers 0,5-1,5@
longueur de dénudage: 8mm
Tension d’alimentation:
220-240V y 50-60Hz
Température de service:
de -20°C à 65°C
Conforme RoHS
WEEE 2012/19/UE
c – Sigle de conformité
Poids: 0,05 kg
Ø 4Ø 4
Ø 6Ø 6
Montage
Elektrischer Anschluss:
Stellen Sie sicher, dass die Netzspannung
mit dem auf dem Typenschild des Geräts
angegebenen Eingangsspannungsbereich
übereinstimmt.
uAchtung:
Das Gerät ist ausschließlich für die Verwendung
innerhalb von Blitz-Schutzzonen 2und3
(LPZ2 und LPZ3) vorgesehen und erfüllt die
ÜberspannungskategorieII.
Der elektrische Anschluss des Smart
Rotary Dimmers erfolgt an den mit LundN
gekennzeichneten Klemmen.
Den Smart Rotary Dimmer in die Schalter-
oder Hohlraumdose einsetzen, ausrichten und
befestigen.

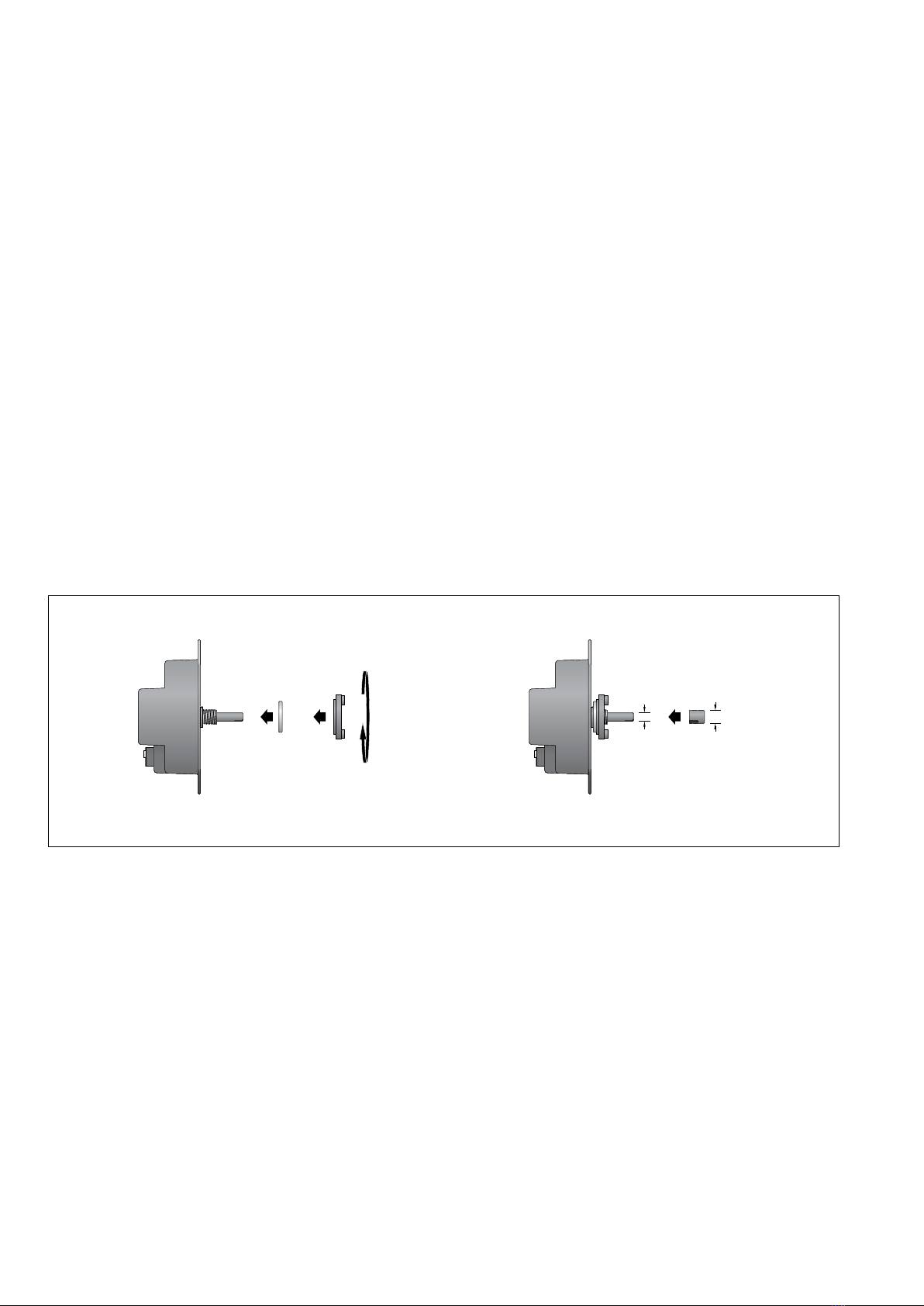

Für die Montage einer bauseitigen Abdeckung
gängiger Hersteller falls erforderlich die
beiliegenden Adapter benutzen (siehe Skizze).
Um während der Inbetriebnahme auf den
Data Matrix Code zurückgreifen zu können,
empfehlen wir die Abdeckung erst nach
erfolgreicher Installation anzubringen.
Die weiteren beiliegenden QR-Codes
bewahren Sie bitte in Ihrer bauseitigen
Dokumentation (z. B.Gebrauchsanweisung
Seite1 oben) auf.
Installation
Electrical connection:
Make sure that the power supply matches the
input voltage range indicated on the device´s
type plate.
uCaution:
The device is exclusively intended for use
within lightning protection zones 2and3 (LPZ2
and LPZ3) and meets the requirements of
overvoltage category II.
The Smart Rotary Dimmer is electrically
connected to the terminals labelled LandN.
Insert, align and secure the Smart Rotary
Dimmer in the switch or cavity box.
When installing a cover from a well-known
manufacturer provided by the customer, use
the accompanying adapters if necessary
(see sketch). In order to keep the data matrix
code accessible during commissioning, we
recommend that the cover is only tted upon
successful installation.
Please retain the other enclosed QR
codes in your on-site documentation (e.g.
Instructions for use at top of Page1).
Installation
Raccordement électrique:
S’assurer que la tension réseau correspond
à la plage de tension d’entrée indiquée sur la
plaque signalétique de l’appareil.
u Attention:
L’appareil est exclusivement destiné à être
utilisé dans les zones de protection contre la
foudre 2et3 (LPZ2 et LPZ3) et est conforme à
la catégorie de surtensionII.
Le raccordement électrique du variateur rotatif
intelligent s’effectue sur les borniers marqués
«L» et «N».
Placer, ajuster et xer le variateur rotatif
intelligent dans un boîtier d’interrupteur ou pour
cloison creuse.
Pour le montage sur site d’un cache d’un
fabricant courant, utiliser l’adaptateur fourni
si nécessaire (voir schéma). An de pouvoir
accéder au code Data Matrix pendant la mise
en service, nous conseillons de monter le
cache une fois l’installation effectuée.
Les autres codes QR fournis doivent être
conservés dans votre documentation
technique (parex. en haut de la page1 de
la che d’utilisation).

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com 3/3
Reichweite
Die Zigbee-Funkreichweite zwischen einzelnen
Geräten liegt in der Regel bei 30m, wobei die
Umgebungsbedingungen eine entscheidende
Rolle spielen.
Im freien Feld können deutlich größere
Reichweiten erzielt werden. Bei erschwerten
Bedingungen empfehlen wir die zusätzliche
Verwendung des Zigbee Routermoduls71 055.
Range
The Zigbee radio range between individual
devices is usually 30m, with ambient
conditions playing a decisive role.
Signicantly larger ranges can be achieved in
an open eld environment. We recommend the
additional use of Zigbee router module 71 055
in adverse conditions.
Portée
La portée radio Zigbee entre les différents
appareils est généralement de 30m, les
conditions ambiantes jouant toutefois un rôle
essentiel.
En champ libre, des distances nettement
plus importantes peuvent être atteintes. Si les
conditions sont difciles, nous recommandons
d’utiliser en outre le module routeur
Zigbee71 055.
Inbetriebnahme
Nach der Installation des Smart Rotary
Dimmers erfolgt die Konguration mit der App
BEGA Smart.
Der Smart Rotary Dimmer sollte sich in
den Werkseinstellungen benden, damit er
erfolgreich konguriert werden kann. Dieser
Zustand ist erkennbar an der grün blinkenden
Status-LED.
Laden und starten Sie die App BEGA Smart.
Commissioning
Once the Smart Rotary Dimmer has been
installed, it is congured using the BEGA Smart
app.
For successful conguration, the Smart Rotary
Dimmer must be in factory settings. This status
is indicated by the green ashing status LED.
Install and start the BEGA Smart app.
Mise en service
Après l’installation du variateur rotatif intelligent,
la conguration s’effectue avec l’application
BEGA Smart.
Le variateur rotatif intelligent doit être réglé
sur les paramètres d’usine an de pouvoir
être conguré correctement. Cet état est
reconnaissable à la LED d’état qui clignote en
vert.
Téléchargez et démarrez l’application BEGA
Smart.
bega.com/bega-smart-ios
App herunterladen
Download app
Télécharger l’application
Descargar aplicación
Scarica App
Download App bega.com/bega-smart-android
Wählen Sie in der App die "Smart Rotary
Dimmer" aus und folgen Sie den Anweisungen.
Die Status-LED erlischt nach erfolgreicher
Installaltion.
In the app, select the “Smart Rotary Dimmer”
and follow the instructions.
Upon successful installation, the status LED will
go out.
Dans l’application, sélectionnez «variateur
rotatif intelligent» et suivez les instructions.
La LED d’état s'éteint une fois l’installation
réussie.
Betriebsmodi
Der Smart Rotary Dimmer verfügt über zwei
verschiedene Steuerungsmodi:
1. Basismodus (werkseitig eingestellt)
Der Basismodus ist bei Auslieferung des
Dimmers voreingestellt und lässt sich nach
erfolgreicher Installation und Einrichtung in der
App bedienen.
Ein Tasten am Drehknopf bewirkt das Ein- bzw.
Ausschalten der jeweils zugeordneten Leuchten
und Geräte.
Mit Drehen im bzw. gegen den Uhrzeigersinn
lässt sich die Helligkeit regulieren.
2. Erweiterter Modus
Der erweiterte Modus macht weitere
Bedienfunktionen zugänglich und erlaubt die
Konguration eigener Befehle.
Die Aktivierung erfolgt über die
AppBEGASmart.
Operating modes
The Smart Rotary Dimmer has two different
control modes:
1. Basic mode (factory settings)
The basic mode is preset when the dimmer
is delivered and can be used after successful
installation and set-up in the app.
Pushing the rotary knob switches the luminaires
and devices in question on and off.
The brightness can be adjusted by turning it
clockwise or counter-clockwise.
2. Advanced mode
The advanced mode offers additional operating
functions and lets you congure your own
commands.
It can be activated via the BEGA Smart app.
Modes de fonctionnement
Le variateur rotatif intelligent dispose de deux
modes de gestion différents:
1. Mode de base (réglage d’usine)
Le mode de base est préinstallé lors de la
livraison du variateur et se commande une
fois l’installation et la conguration de l’appli
réussies.
Une touche placée sur l’interrupteur rotatif sert
à la commutation des différents luminaires et
appareils assignés.
La luminosité se règle en tournant dans ou
contre le sens des aiguilles d’une montre.
2. Mode élargi
Le mode élargi donne accès à des fonctions
de commande supplémentaires et permet de
congurer ses propres ordres.
L’activation s’effectue via l’application BEGA
Smart.
Zurücksetzen auf Werkseinstellungen:
Erfolgt die Installation nicht ordnungsgemäß
oder ist ein Zugriff über die AppBEGASmart
nicht mehr möglich, sollte der Smart Rotary
Dimmer auf Werkseinstellungen zurück gesetzt
werden.
Um den Smart Rotary Dimmer auf die
Werkseinstellungen zurückzusetzen, ist
zunächst die Abdeckung zu entfernen.
Drücken Sie nun den Taster 3xkurz und
danach 1xlang (ca.10Sekunden), bis die
Status-LED grün blinkt.
Der Dimmer ist nun auf seine
Werkseinstellungen zurück gesetzt. Die LED
blinkt grün, bis eine erneute Konguration
gestartet wird.
Reset to factory settings:
If the installation is not carried out correctly, or
access via the BEGA Smart app is no longer
possible, the Smart Rotary Dimmer should be
reset to factory settings.
To reset the Smart Rotary Dimmer to factory
settings, you must rst remove the cover.
Now give the pushbutton three short
pushes followed by one long push (approx.
10seconds) until the status LED ashes green.
The dimmer has now been reset to factory
settings. The LED will ash green until a new
conguration is initiated.
Rétablir les paramètres d’usine:
Si l’installation n’est pas correctement effectuée
ou si l’accès n’est plus possible via l’application
BEGA Smart, les paramètres d’usine du
variateur rotatif intelligent doivent être rétablis.
Pour rétablir les paramètres d’usine du
variateur rotatif intelligent, il faut d’abord retirer
le cache.
Appuyez maintenant sur le bouton-
poussoir, 3pressions courtes et 1longue
(env.10secondes), jusqu’à ce que la LED
d’état clignote en vert.
Les paramètres d’usine du variateur rotatif
intelligent sont désormais rétablis. La LED
clignote en vert jusqu’à ce qu’une nouvelle
conguration soit démarrée.
Bildzeichenerklärung Explanation of symbols Légende des pictogrammes
Konformitätszeichen
Conformity mark
Sigle de conformité
BluetoothNur für Innen
For indoor use only
Exclusivement pour l’intérieur
Gerät umweltgerecht entsorgen
Dispose of the device in an
environmentally friendly manner
Éliminer l’appareil de manière écologique
Zigbee 3.0 zertifiziert
Zigbee 3.0-certified
Certifié Zigbee3.0
Vorsicht, Gefahr eines Stromschlags
Caution, risk of electric shock
Attention, risque de choc électrique

