Beha-Amprobe VOLTfix plus User manual

VOLT fix - plus
Bedienungsanleitung
Instruction Manual
Istruzioni per I' uso

Symbolerklärung
Warnung vor einer Gefahrenstelle. Bedie-
nungsanleitung beachten.
Vorsicht! Gefährliche Spannung, Gefahr des
elektrischen Schlages.
Durchgängige doppelte oder verstärkte
Isolierung entsprechend Schutzklasse II IEC
61140.
Kennzeichnung elektrischer und elektroni-
scher Geräte (WEEE Richtlinie).
Konformitätszeichen, bestätigt die Einhal-
tung der gültigen Richtlinien.
CAT III
Messkategorie III gilt für Prüf- und Messkreise,
die mit der Verteilung der Niederspannungs-
Netzstrominstallation des Gebäudes verbunden
sind. Beispiele sind Messungen im Verteiler(ein-
schließlich Zählerabgänge), an Leistungs-
schaltern, in der Verdrahtung, an Sammel-
schienen, Verteilerkästen, Schaltern und An-
schlussstellen für feste Installationen.
Einleitung:
Der berührungslose Spannungsprüfer VOLTfix ist
speziell für die Spannungsprüfung an isolierten
Kabel und Leitungen entwickelt worden. Dabei ist
eine elektrische Verbindung zum Prüfling nicht
erforderlich. Eine zweite Verbindung, z.B. zu
Neutralleiter oder Erde ist nicht erforderlich.
Der VOLTfix ist wartungsfrei, schutzisoliert und
wird mit zwei handelsüblichen Micro Batterien
1,5V IEC LR03 versorgt.
2

Leistungsmerkmale:
• Berührungslose Spannungsprüfung 50V ...
600V AC
• Anzeige mittels Leuchtdiode (blinkend)
Akustisches Tonsignal (pulsierend)
• Berührungsloses Prüfen von
Wechselspannungen an isolierten Kabel und
Leitungen
• Auffinden von Leitungsunterbrechungen in
isolierten Kabel und Leitungen
• Phasenprüfer an Steckdosen
• Handelsübliche 1,5V Batterien (Micro)
Sicherheitsmaßnahmen
Das Gerät hat unser Werk in sicherheitstechnisch
einwandfreiem Zustand verlassen. Um diesen
Zustand zu erhalten, muß der Anwender die
Sicherheitshinweise in dieser Anleitung beach-
ten.
Die Bedienungsanleitung enthält Informatio-
nen und Hinweise, die zu einer sicheren
Bedienung und Nutzung des Gerätes not-
wendig sind. Vor der Verwendung des
Gerätes ist die Bedienungsanleitung auf-
merksam zu lesen und in allen Punkten zu
verstehen und zu befolgen. Wird die
Anleitung nicht beachtet oder sollten Sie es
versäumen, die Warnungen und Hinweise zu
beachten, können ernste oder lebensgefähr-
liche Verletzungen bzw. Beschädigungen
des Gerätes eintreten.
Bei Spannungsmessungen jeder Art darf das
Gerät nur am Handgriff angefaßt werden.
3

Eine einwandfreie Funktion ist nur innerhalb
dem in den technischen Daten angegebenen
Temperaturbereich gewährleistet
Vor jeder Benutzung muß das Gerät auf ein-
wandfreie Funktion (z.B. an einer bekannten
Stromquelle) geprüft werden.
Vor dem Öffnen (z.B. für Batteriewechsel)
muß das Gerät von allen Stromkreisen
getrennt werden.
Das Gerät darf von unbefugten Personen
nicht geöffnet oder zerlegt werden.
Bestimmungsgemäße Verwendung:
Das Gerät darf nur unter den Bedingungen und
für die Zwecke eingesetzt werden, für die es kon-
struiert wurde. Hierzu sind besonders die Sicher-
heitshinweise, die Technischen Daten mit den
Umgebungsbedingungen und die Verwendung in
trockener Umgebung zu beachten.

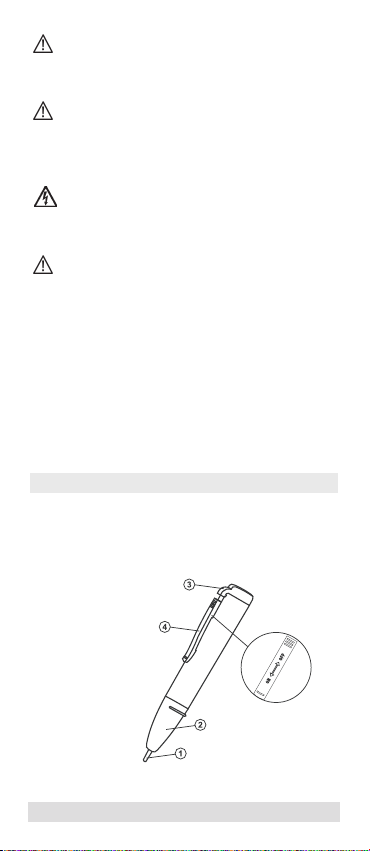

Anzeige und Bedienelemente:
1) Prüfspitze
2) LED für Spannungsanzeige
3) Batteriefachdeckel
4) Klipp und Schalter
4

Durchführen von Wechselspannungsprüfungen:
Um einen elektrischen Schlag zu vermeiden,
sind unbedingt die geltenden Sicherheits-
und VDE-Bestimmungen bezüglich zu hoher
Berührungsspannung zu beachten, wenn
mit Spannungen größer 120V (60V) oder
50V (25V) eff AC gearbeitet wird. Die Werte
in Klammern gelten für eingeschränkte
Bereiche (wie z.B. Medizin, Landwirtschaft).
Der Spannungsprüfer ist für Wechselspan-
nungen zwischen 50V und 600V AC.Eine
einwandfreie Funktion ist nur im
Temperaturbereich von 0...40°C <80%
Feuchte.
Das Gerät darf nicht zum Feststellen der
Spannungsfreiheit in elektrischen Anlagen
eingesetzt werden.
• Der Spannungstester zeigt Spannungen im
Bereich von 50 V und 600 V AC bei einer
Frequenz zwischen 50 und 500 Hz.
• Bitte stellen Sie sicher dass vor Benutzung des
Spannungstesters der Schalter auf ON gestellt
wird.
Es gibt zwei Schaltpositionen am Schalter (4):
Pos. OFF Spannungstester ist ausgeschaltet
Pos. ON Beim Einschalten leuchtet die LED.
Wird eine Spannung erkannt, blinkt
die LED und ein akustisches Signal
ertönt.
Bei der Prüfung von Netzanschlusskabel auf
Unterbrechung ist zu beachten, dass beide
Leitungen einmal an die Phase (L) angeschlos-
sen werden (Schukostecker um 180° drehen).
5

Anwendungsbeispiele
"Indirekte Spannungsprüfung":
Spannungsprüfung Auffinden von Leitungs-
ohne abisolieren unterbrechung z.B. Kabel-
trommel usw.
Phasenfinder an Steck- und Abzweigdosen
Wartung:
Das Gerät benötigt bei einem Betrieb gemäß der
Bedienungsanleitung keine besondere Wartung.
Reinigung
Sollte das Gerät durch den täglichen Gebrauch
schmutzig geworden sein, kann das Gerät mit
einem feuchten Tuch und etwas milden
Haushaltsreiniger gereinigt werden.
Verwenden Sie niemals scharfe Reiniger oder
Lösungsmittel.
6

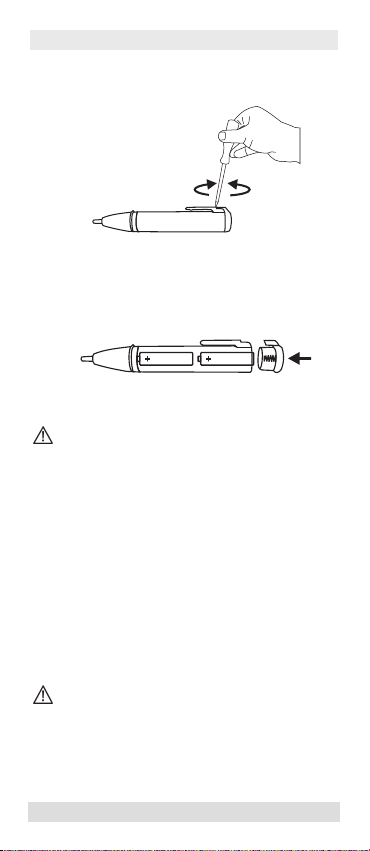

Batteriewechsel
1) Die Batteriekappe (3) mit einem Schrauben-
dreher o.ä. öffnen
2) Die alten Batterien durch neue ersetzen, dabei
Polarität beachten!
3) Batteriekappe vorsichtig aufdrücken bis zur
Einrastung.
Batteriedeckel schließen
Wird das Gerät über einen längeren
Zeitraum nicht benutzt, muß die Batterie
entnommen werden. Sollte es zu einer
Verunreinigung des Gerätes durch ausgelau-
fene Batterien gekommen sein, muß das
Gerät zur Reinigung und Überprüfung ins
Werk eingesandt werden.
Bitte denken Sie an dieser Stelle auch an unsere
Umwelt. Werfen Sie verbrauchte Batterien nicht
in den normalen Hausmüll, sondern geben Sie
die Batterien bei Sondermülldeponien ab.
Es müssen die jeweils gültigen Bestimmun-
gen bzgl. der Rücknahme, Verwertung und
Beseitigung von gebrauchten Batterien und
Akkumulatoren beachtet werden.
7

Technische Daten
(gültig für 23°C ±5°C, < 80% rel. Luftfeuchte)
Spannungsbereich: 50V...600V AC
Frequenzbereich: 50Hz...500Hz
Anzeige: Optisch mit blinkender
LED und Signalton pul-
sierend
Schutzart: IP40
Temperaturbereich: 0°C...40°C <80% Feuchte
Überspannungskat.: CAT III/600V gegen Erde
Verschmutzungsgrad: 2
Meereshöhe: bis 2000m
Stromversorgung: 2 x 1,5V Batterien
(Micro) IEC LR03
Maße: 140 x 25 x 21 mm
Gewicht: ca. 50 g
24 Monate Garantie
Die Geräte unterliegen einer strengen Qualitäts-
kontrolle. Sollten während der täglichen Praxis
dennoch Fehler in der Funktion auftreten, gewäh-
ren wir eine Garantie von 24 Monaten (nur gültig
mit Rechnung). Fabrikations- oder Materialfehler
werden von uns kostenlos beseitigt sofern das
Gerät ohne Fremdeinwirkung Funktionsstörun-
gen zeigt und ungeöffnet an uns zurückgesandt
wird. Beschädigungen durch Sturz oder falsche
Handhabung sind vom Garantieanspruch ausge-
schlossen. Treten nach Ablauf der Garantiezeit
Funktions-fehler auf, wird unser Werksservice
Ihr Gerät unverzüglich wieder instandsetzen.
Änderungen vorbehlaten!
8

Instruction Manual
VOLT fix - plus

10
References marked on instrument or in
instruction manual:
Warningofa potentialdanger,comply within-
struction manual.
Caution! Dangerous voltage. Danger of elec-
trical shock.
Continuous double or reinforced insulation
complies with category II IEC 61140.
Symbol for the marking of electrical and elec-
tronic equipment (WEEE Directive).
Conformity symbol, the instrument complies
with the valid EU directives.
CAT III
Measurement Category III is applicable to test and
measuring circuits connected to the distribution
part of the building’s low-voltage Mains installa-
tion.Examples are measurements on distribution
boards (including secondary meters), circuit-
breakers, wiring, including cables, bus-bars, junc-
tion boxes, switches, socket-outlets in the fixed in-
stallation.
Introduction
The contact-free VOLTfix has been developed for
voltage testing on insulated cables and conduc-
tors. For testing, no electrical connection to UUT
is required. A second connection, e.g. to neutral
or ground is not necessary. The VOLTfix does not
require maintenance. It is equipped with protec-
tive insulation. Power is supplied by means of
two conventional micro batteries 1.5 V IEC LR03

Features:
• Contact-free voltage test 50 V...600 V AC
• Display via LED (flashing) acoustic sound sig-
nal.
• Contact-free testing of AC voltages on insula-
ted cables and conductors
• Locating line interruptions in insulated cables
and conductors
• Phase tester of sockets
• Conventional 1.5 V batteries IEC LR03Ì
Safety Measures
The instrument has left our factory in a safe and
perfect condition. To maintain this condition, the
user must pay attention to the safety references
contained in this instruction manual.
The instruction manual contains information
and references, necessary for safe operation
and maintenance of the instrument. Prior to
using the instrument the user is kindly
requested to thoroughly read the instruction
manual and comply with it in all sections.
Failure to read the instruction manual or to
comply with the warnings and references
contained herein can result in serious per-
sonal injury or damage to instrument.
Only touch the instrument at handle surface
provided.
The instrument may only be used within the
operating ranges specified in the technical
data section.
11

Before batteries are replaced the instrument
must be disconnected from all live circuits.
The instrument may only be opened by pro-
fessionals.
Appropriate Usage
The instrument may only be used under those
conditions and for those purposes for which it
was developed. For this reason, particular atten-
tion must be paid to and instructions must be fol-
lowed regarding the safety references
the technical data - including environmental con-
ditions and, usage in dry environments. If the
instrument is modified or changed in any way its
operational safety is no longer guaranteed.
Display and Operation Elements
1) Test probe
2) LED for voltage indication
3) Battery case cover
4) Clip and switchp
12

Carrying out voltage measurement AC
In order to avoid the danger of electrical
shock, it is important that proper safety
measures are respected when working with
voltages exceeding 120V (60V) DC or 50V
(25V) r.m.s. AC. These voltages represent
internationally the limits of max. contact vol-
tage.
The VOLTfix is appropriate for AC voltages
between 50V and 600 V AC. A perfect instru-
ment function is only ensured within a tem-
perature range of 0... 40°C, <80 % humidity.
The signal during the voltage test does not
provide any indication of the type and level
of voltage present. In case of doubt, mea-
sure the voltage by using a test instrument
with display indication.
• The VOLTfix indicates voltages from 50V to
600V AC at frequencies from 50 to 500Hz.
• Please ensure before performing voltage tests
to switch on the instrument into Pos.ON, as
described below.
There is a switch (4) with two positions:
Pos. OFF VOLTfix OFF
Pos. ON When switching on at this position
LED lights on. When indicating volta-
ge LED flashes and an audible signal
appears.
When testing mains connecting cables for inter-
ruptions the user must ensure that both lines are
connected once to phase (L). (Turn shockproof
plugs by 180°).
13

Working example
"Indirect voltage testing":
Voltage test at Insulated Locating line interruption
conductors l.e. cable drums etc.
Working example
" Direct voltage testing":
Phase finding on socket aoutlets
Maintenance
When using the instrument in compliance with
the instruction manual, no special maintenance is
required.
Cleaning
If the instrument is dirty after daily use, it is advi-
sed that it be cleaned using a damp cloth and a
mild household detergent.
Never use acid detergents or solvents for clea-
ning.
14

Battery replacement
1) Press and push lightly to open.
2) Remove discharged batteries and insert new
ones while respecting correct polarity. For bat-
tery type, please refer to the technical data
section.
3) Carefully press battery case cover until lat-
ching.
Close battery cover
If an instrument is not being used over an
extended period of time, the batteries should
be removed. If the instrument is contamina-
ted by leaking batteries, the instrument
should be returned to the factory for clea-
ning and inspection. Please consider your
environment when you dispose of your bat-
teries. They belong in a rubbish dump for
hazardous waste. In most cases, the batte-
ries can be returned to their point of sale.
Please, comply with the current regulations con-
cerning the return, recycling and disposal of used
batteries.
15

Technical Data
(for 23°C ±5°C, < 80% rel. humidity)
Voltage range: 50...600V AC
Frequency range: 50Hz...500Hz
Display: Clear, omnidirectional
flashing beacon
IP-Protection: IP40
Overvoltage category: CAT III, 600V
Pollution degree: 2
Altitude: up to 2000m
Temperature range: 0°C up to 40°C
Humidity: <80%
Power supply: 2x 1,5V batt. IEC LR03
Dimensions: 140x25x21mm
Weight: Approx.50g
24 Month Guarantee
The instruments are subject to stringent quality
controls. If, in the course of normal use, a fault
should occur, it is covered by our 24 Month
Guarantee (valid only with invoice). Faults in
manufacture and materials will be rectified by us
free of charge, provided the instrument has not
been tampered with, and is returned to us unope-
ned. Damage due to dropping, abuse or misuse
is not covered by the guarantee. Our Service
Department will promptly repair any faults that
occur outside the guarantee period for a reaso-
nable charge.
We reserve the right to make technical alterations
without notice.
16

Istruzioni per I' uso
VOLT fix - plus

Descrizione dei simboli
Avviso da punto di pericolo. Osservare le
istruzioni d'uso.
Prudenza! Tensione pericolosa, pericolo di
folgorazione.
Isolamento continuo doppio o rinforzato se-
condo classe di protezione II IEC 61140.
Simbolo per la marcatura delle apparecchia-
ture elettriche ed elettroniche (RAEE Diretti-
va).
Marchio di conformità, lo strumento è con
forme alle direttive europee vigenti.
CAT III
Categoria DI misura III è applicabile a circuiti di
prova e di misura collegati alla parte di distribu-
zione dell'impianto di alimentazione bassa ten-
sione dell'edificio. Esempi sono le misurazioni su
quadri di distribuzione (com presi secondarime-
tri), interruttori, cablaggio, cavi, sbarre, scatole di
derivazione, interruttori, prese nell'installazione
fissa
Introduzione:
Il voltometro di prossimità VOLTfix è stato svilup-
pato per la verifica della tensione a cavi e a condu-
zioni isolati: non è necessario un collegamento
elettrico con il pezzo da collaudare. Inoltre non è
necessario un secondo collegamento per es. con
il conduttore neutro o a terra. Il VOLfix non ha bi
18

sogna di manutenzione, ha un isolamento di pro-
tezione e viene alimentato da due micro-batterie
esistenti in commercio da 1,5V CEI LR03
Caratteristiche:
• Controllo tensione senza contatto 50 V ... 600 V
AC.
• Indicazione tramite diodo luminoso (lampeggi-
ante) e segnale acustico (ad impulsi).
• Verifica senza contatto di tensioni alternate in
cavi e conduttori isolati
• Localizzazione di interruzioni conduttori in cavi e
conduttori isolati.
• Cercafase per prese di corrente
• Micro-batterie esistenti in commercio da 1,5V
Provvedimenti di sicurezza
L'apparecchio è uscito dal nostro stabilimento in
perfetto stato di funzionamento. Per mantenere
tale stato, l'utilizzatore deve osservare le avver-
tenze di sicurezza contenute nelle presenti istru-
zioni.
Le istruzioni d'uso contengono informazio-
ni ed indicazioni necessarie per un coman-
do ed un uso sicuro dell'apparecchio. Prima
di usare l'apparecchio, leggere con premu-
ra le istruzioni d'uso e assicurarsi di averle
comprese e di saperle rispettare. Se le istru-
zioni non vengono rispettate o se non ven-
gono osservate le avvertenze e gli avvisi,
possono venire causati infortuni seri o mor-
tali o il danneggiamento dell'apparecchio.
Durante qualsiasi tipo di misurazione della
tensione, l'apparecchio deve essere afferra-
to esclusivamente per l'impugnatura.
19

Un funzionamento regolare è garantito
esclusivamente entro il campo di temperatu-
ra indicato nei dati tecnici.
Prima di ogni uso, l'apparecchio deve esse-
re controllato verificando che esso funzioni
regolarmente (p.e. applicandolo ad una
fonte di corrente conosciuta).
Prima di aprire l'apparecchio (p.e. per il
cambio delle batterie) esso deve essere
staccato da ogni circuito elettrico.
L'apparecchio non deve essere né aperto né
smontato da personale non autorizzato
Uso consentito:
L'apparecchio deve essere usato solo nelle con-
dizioni e per gli scopi per i quali è stato costrui-
to. A tale riguardo sono da osservare in partico-
lar modo le avvertenze di sicurezza, i dati tecnici
con le condizioni ambientali e l'uso in luoghi
asciutti.
Display ed elementi di comando:
1) Punta di controllo metallica (punta giravite)
2) LED per l’indicazione della tensione
3) Coperchio del vano portabatterie
4) Interruttore
20
