BEHABELT FZ01 Vario User manual

FZ01
Führungszange · Guide clamp
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL

2
DEUTSCH
INHALT
Darstellungen für Arbeitsablauf............................. 3
Allgemeine Informationen..................................... 5
Beschreibung Arbeitsablauf .................................. 6
BEHAbelt Schweißtechnik ..................................... 8
ENGLISH
CONTENT
Figures for work sequence.................................... 3
General information .............................................. 6
Description of the work process ........................... 6
BEHAbelt welding technique ................................. 8

3
1
25 mm

4
3
4

5
5
ALLGEMEINE INFORMATIONEN
Die Führungszange FZ01 ist geeignet für Rundrie-
men, bis Durchmesser ø 10 mm, bzw. Keilriemen
bis Profil 10 mm (Z). Sie dient in Kombination mit
einem Spiegelschweißgerät (z.B. BEHAbelt EErgo
oder Multi TC) dem schnellen, sicheren und beson-
ders präzisen Endverbinden von Polyurethan- und
Polyester-Profilen. Wir bitten um Beachtung des
nachfolgend beschriebenen Arbeitsablaufes und
empfehlen eine gewisse Einarbeitungszeit.

6
ARBEITSABLAUF
Riemen vor dem Verschweißen auf Raumtempera-
tur vorwärmen, um eine konstante Schweißtem-
peratur zu gewährleisten.
Beide Enden des zu verbindenden Profils plan
abschneiden.
Die Riemenenden in der Führungszange mit
einem Abstand von ca. 5 mm zwischen den
Riemenenden festsetzen (1) (2).
Das auf die entsprechende Schweißtemperatur
gebrachte Spiegelschweißgerät in den Spalt
einführen und beide Riemenenden mit leichtem
Druck gegen den Spiegel pressen (3). Dauer
der Anpressphase mind. 30 - 90 Sek. (je nach
Materialquerschnitt).
Das Schweißgut quillt bei einer guten Ver-
schweißung blasenfrei ca. 3-4 mm zwischen den
Riemenenden und dem Schweißspiegel hervor.
Es ist darauf zu achten, dass die Gesamtfläche der
Riemenenden in der Aufheizphase einen Wulst
zeigt.

7
Die Führungszange leicht öffnen und den
Schweißspiegel ohne Druck von den Riemen-
enden entfernen, anschließend die Riemenenden
schnell gegeneinander drücken und die Feststell-
schraube sofort festdrehen.
Schweißvorgang beendet.
Verschweißtes Profil ca. 5 - 10 Min. in der Füh-
rungszange zur Abkühlung eingespannt lassen
(4).
Den vom Schweißen entstandenen Wulst mit
einem Seitenschneider (z.B. BEHAbelt SE02)
oder einem scharfen Messer entfernen (5).
Der Schweißspiegel muss grundsätzlich nach
jeder Schweißung von den anhaftenden Kunst-
stoffresten mit einem Riemenstück oder einem
Baumwolllappen gereinigt werden, ansonsten ist
die Schweißnaht verunreinigt und bricht.
Auf keinen Fall ein Messer oder harten Gegen-
stand verwenden, da dies die Teflonschicht be-
schädigen würde.

8
SCHWEISSTECHNIK VON BEHABELT
BEHAbelt EErgo
(High-End-Spiegelschweißgerät für PU und TPE)
Aufheizzeit nur ca. 2 Minuten.
Innovative Sicherheitsablage.
Ergonomisches Design.
Eindeutige Anzeige die richtigen
Schweißtemperatur für PU und TPE.

9
BEHAbelt MultiTC
(Einfaches Spiegelschweißgerät)
Stufenlose Temperatureinstellung mittels
Stellrad.
Einfache Handhabung
Klein und handlich
Zum Verschweißen von Polyurethan
und Polyester

10
BEHAbelt RS02
(Reibschweißmaschine)
Perfekte Schweißung von Polyurethan und
Polyester innerhalb von Sekunden.
Drehzahlgesteuerte Reibwärme garantiert eine
100%ige Verschweißung.
Austauschbare Präzisionsspannbacken und
automatische 0-Stellung

Guide clamp FZ01
INSTRUCTION MANUAL

12
ENGLISH
CONTENT
Figures for work sequence.................................... 3
General information .............................................. 6
Description of the work process ........................... 6
BEHAbelt welding technique ................................. 8

13
1
25 mm

14
3
4

15
5
GENERAL INFORMATION
The temperature controlled Multi TC Welding Inst-
rument in combination with the FZ01 Guide Clamp
is used for fast, safe and accurate welding of Round
and V-belts made of Polyurethane and Polyester.
FZ01 ist suitable for Round belts upt to ø 10mm and
V-belts up to profile 10 (Z).

16
WORK SEQUENCE
In order to ensure a constant welding tempera-
ture, we recommand to ensure that the belt is at
room temperature before commencing the wel-
ding procedure.
Cut off both ends of the profile to be connected.

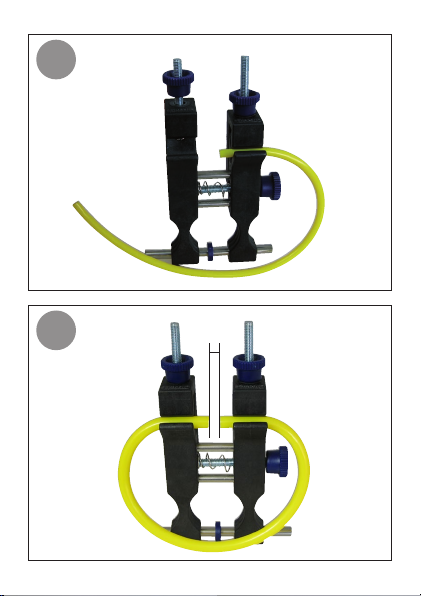

Fix belt ends in appropriate guide calmp at a dis-
tance of approx. 5mm (1) (2).

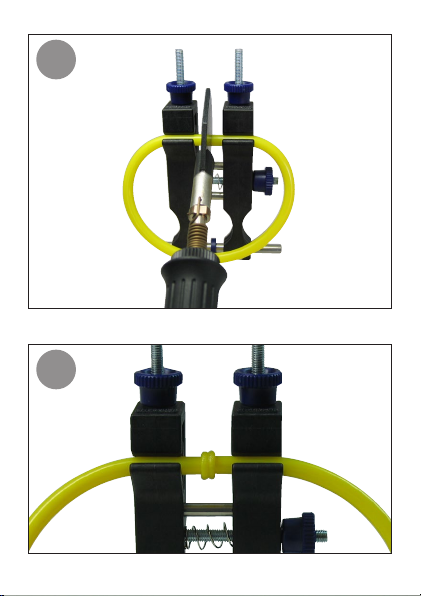

Once the welding paddle has reached the ideal
welding temperature (see rear side), insert wel-
ding paddle in the gap and press both belt ends
slightly onto the paddle (3). Press the belt ends
at least 30-90 sec. together (depending on the
material cross section).
If you have carried out an accurate welding, a
belt boss of approx. 3 to 4 mm appears between
the belt ends and the welding paddle free of blow
holes.
Please make sure that the total surface of the belt
ends forms a boss during the heating-up time.

17
Release the pressure on the clamp and remove
the hot paddle. Quickly press the belt ends to-
gether and close the set screw on the belt clamp.
Welding process is finished.
Leave profile clamped for 5-10 min. within the
guide clamp to cool off (4).
Remove the bead upset with the SE02 edge cutter
or a sharp knife (5).
After each welding procedure, the welding paddle
should be cleaned by using a belt rest piece or
a cotton cloth otherwise the welding is polluted
and can break.
Do not use knife or hard objects as this would
damage the teflon coating.
Please follow the Instruction Manual. We recom-
mend your practise / exercise

18
BEHABELT WELDING TECHNIQUE
BEHAbelt EErgo
(Highend welding tool for PU and TPE)
Heats-up in less than 2 minutes.
Innovative safety rest for safe placement.
Ergonomic design for a natural working position.
Easy to use temperature selector allows for the
correct temperature to weld PU or TPE profiles.

19
BEHAbelt MultiTC
(Welding tool)
Infinitely variable temperature setting with
adjusting wheel.
Easy to use
Small and handy
For welding of polyurethane and polyester

20

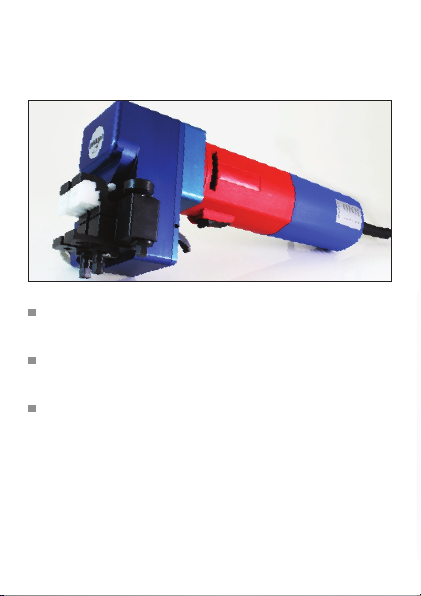

BEHAbelt RS02
(Friction welding machine)
Perfect welding of polyurethane and polyester
within seconds.
Speed-controlled frictional heat guarantees a
100% welding.
Exchangeable jaws for splicing many different
profiles.
BEHA Innovation GmbH
In den Engematten 16 · 79286 Glottertal
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Internet: www.behabelt.com
PBEBFZ01M001 · 02/2016
