Beko BEKOMAT 13 CV User guide

1
BEKOMAT 13 CV
Instructions for installation and operation english
Instruciones de instalación y de servicio español
Instructions de montage et de service français
Instruções de instalação e de serviço português
Dear Customer,
Thank you for deciding in favor of the condensate drain BEKOMAT 13 CV. Please read the present instructions carefully before
installing your BEKOMAT 13 CV unit and putting it into service. The perfect functioning of the condensate drain BEKOMAT
13 CV - and thus reliable condensate discharge - can only be guaranteed if the recommendations and conditions stated here
are adhered to.
Estimado cliente,
Les agradecemos que hayan decidido adquirir un BEKOMAT 13 CV. Para garantizar un funcionamiento able, les rogamos
que observen las indicaciones del manual del BEKOMAT 13 CV. Siendo así, les podemos dar la garantía de un funcionamiento
correcto del BEKOMAT 13 CV y en consecuencia una evacuación able de los condensados.
Cher client,
Vous venez d'acquérir un purgeur de condensat BEKOMAT 13 CV et nous vous en félicitons. Nous vous recommandons de
lire attentivement ces instructions avant le montage et la mise en service du BEKOMAT 13 CV et de suivre nos conseils. Car,
seul le respect scupuleux des prescriptions et consignes données, peut garantir le parfait fonctionnement du BEKOMAT 13
CV et une purge able du condensat.
Estimado cliente!
Muito obrigado por se ter decidido pelo BEKOMAT 13 CV. Leia, por favor, com atenção estas instruções de instalação e de
serviço antes de montar e colocar em funcionamento o BEKOMAT 13 CV e observe as nossas indicações. Só poderemos
garantir um funcionamento correcto e um escoamento seguro do condensado se as instruções e indicações forem rigorosa-
mente respeitadas.
BEKOMAT 13 CV
01-055

2BEKOMAT 13 CV

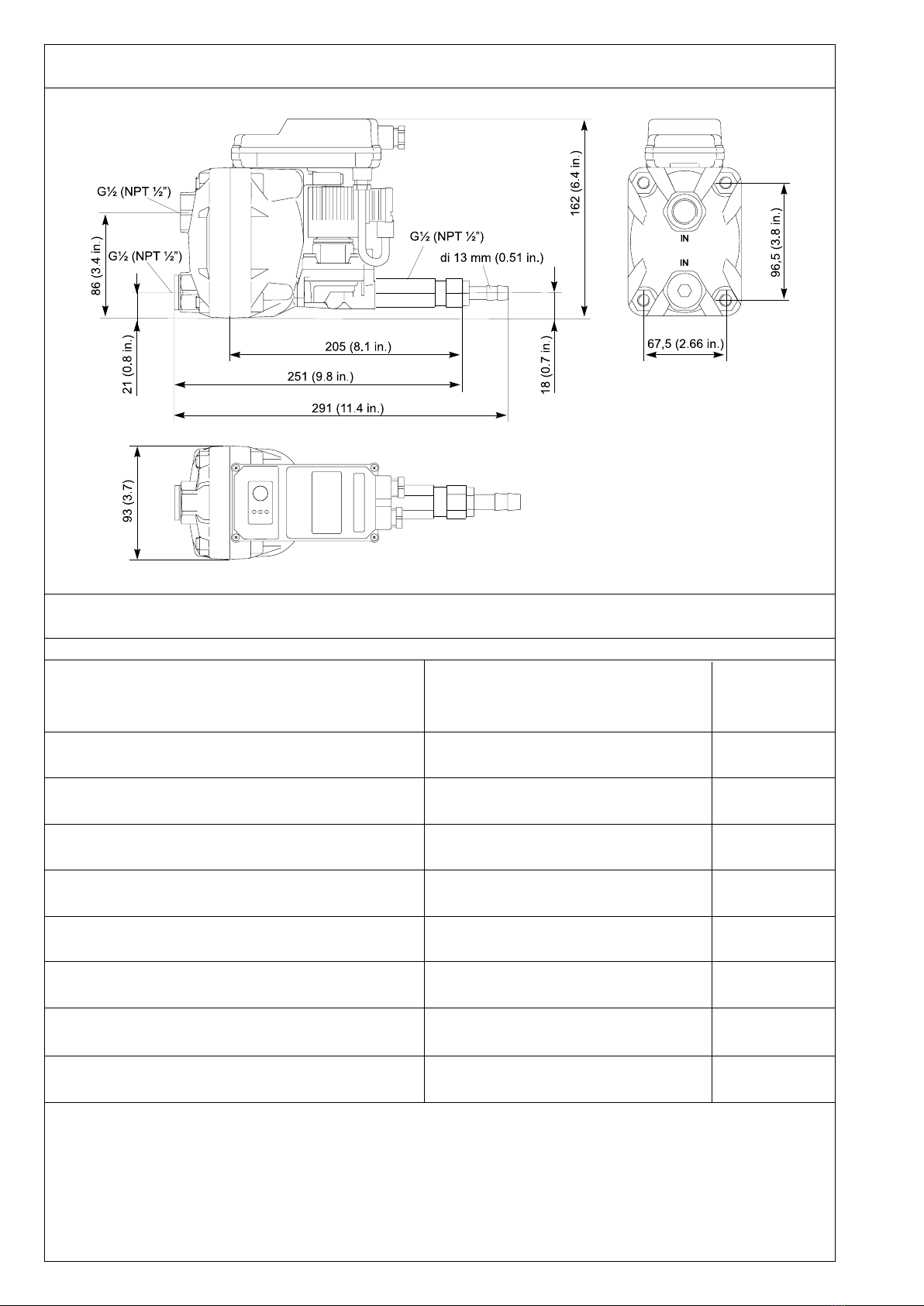

Data/Notes • Caracteristicas/Indicaciones
Characteristiques/Avis • Dados técnicos
min./max. temperature
Temperatura mín./máx.
Température min./max.
Temperatura mín./máx
Condensate feed
Entrada condensado
Entrée du condensat
Entrada de condensado
Condensate discharge (hose)
Salida de condensado (manguera)
Sortie du condensat (exible)
Saída de condensado (tubo exível)
peak compressor performance
Caudal del compresor máx.
Capacité maximale du compresseur
Capacidade máxima do compressor
Operating pressure, min/max
Presión de servicio mín./máx.
Pression de service min/max
Pressão de serviço mín./máx.
Weight (empty)
Peso (vacío)
Poids (à vide)
Peso (vazio)
Condensate
Condensado
Condensat
Condensado
Housing
Carcasa
Boîtier
Caixa
2 x ½" NPT
G½ - i (di = 13 mm / 0.51 inch)
+1 ... +60 °C
+33 ... +140 °F
BEKOMAT 13 CV
oil-contaminated, no pure oil
oleoso, aceite con impurezas
huileux, pas d'huile pure
com óleo, óleo impuro
Aluminum
Aluminum
Aluminium
Alumínio
2,1 kg
4.6 lbs.
0,8 ... 16 bar
12 ... 232 psig
IP 65
2,000 scfm

3
BEKOMAT 13 CV
Indicaciones de seguridad
Rogamos verifica si este
manual corresponde al mo-
delo de BEKOMAT 13 CV a
instalar.
1. No sobrepase la pre-
sión máxima. (ver etiqueta
de identicación)
¡ATENCIÓN!Realice los tra-
bajos de mantenimiento soló
si el aparato se encuentra sin
presión.
5. Ejecute la instalación
eléctrica según las normas
vigentes.
¡ATENCIÓN! Realice los tra-
bajos de mantenimiento con
el aparato desconectado. Los
trabajos eléctricos sólo deben
ser realizados por personal
especializado.
6. Proteja el BEKOMAT 13
CV de congalación.
7. El BEKOMAT 13 CV sólo
funciona si esta conectado a
la corriente eléctrica.
8. No utilice el interruptor de
"TEST" para la purga conti-
nua.
9. No utilice el BEKOMAT
13 CV en áreas con peligro
de explosiones.
10. Solamente utilice recam-
bios originales. En caso con-
trario se cancela la garantía.
Consignes de sécurité
Vériez que la notice cor-
responde bien au modèle
de BEKOMAT 13 CV
1. Ne pas dépasser la pres-
sion de service de 16 bars
(voir plaque signalétique)!
ATTENTION ! Dépressuriser
le purgeur avant toute inter-
vention d'entretien!
5. Lors de l'installation
électrique, respecter toutes
lesprescriptionsenvigueur
(VDE 0100)!
ATTENTION ! Avant toute
intervention de maintenan-
ce, mettre l'installation hors
tension! Toute intervention
électrique doit être réalisée
exclusivement par un person-
nel qualié et autorisé.
6. ProtegerleBEKOMAT13
CV contre le gel.
7. Le BEKOMAT 13 CV n'est
opérationnel que s'il est sous
tension.
8. Ne pas utiliser la touche
Test pour une purge perma-
nente.
9. Ne pas utiliser le BEKO-
MAT 13 CV dans les atmos-
phères explosibles.
10. Utiliser exclusivement
des pièces de rechange
d'origine. Dans le cas contrai-
re, la garantie est annulée.
Safety rules
Please check if the manual
is the same as the type of
BEKOMAT 13 CV.
1. Do not exceed max. op-
erating pressure (see type
plate)!
NOTE: Maintenance work
must only be carried out when
the device is not under pres-
sure!
5. The electrical installa-
tion must be carried out in
compliance with the valid
regulations!
NOTE: Maintenance work is
only allowed when the device
is in a de-energized condition!
Electrical work must always
be performed by a qualied
electrician.
6. Keep BEKOMAT 13 CV
frost protected.
7. The BEKOMAT 13 CV
condensate drain will only
function when voltage is being
applied to the device.
8. Do not use the test button
for continuous draining.
9. Do not use the BEKOM-
AT 13 CV device in hazard-
ous areas (with potentially
explosive atmospheres).
10. Only employ original
spare parts, otherwise the
guarantee will no longer be
valid.
Instruções de segurança
Favor vericar se as instru-
ções correspondem ao tipo
do BEKOMAT 13 CV!
1. Não exceder a pressão
de serviço máxima (ver
placa indicadora das carac-
terísticas)!
ATENÇÃO! Só efectuar tra-
balhos de manutenção com o
aparelho isento de pressão!
5. Executar a instalação
eléctrica em concordância
com todas as normas vigen-
tes!
ATENÇÃO! Só efectuar tra-
balhos de manutenção com
o aparelho isento de pressão!
Todos os trabalhos eléctricos
só poderão ser executados
por pessoal técnico autori-
zado.
6. Proteger o BEKOMAT 13
CV de geada.
7. O BEKOMAT 13 CV só
funcionará com a tensão
aplicada.
8. Não utilizar o botão de
teste para escoamento per-
manente!
9. Não utilizar o BEKOMAT
13 CV em áreas potencial-
mente explosivas.
10. Só utilizar peças sobres-
salentes originais. Caso
contrário, extinguirá a ga-
rantia.
portuguêsespañol
english français

4BEKOMAT 13 CV
Function • Funcionamiento
Functionnement • Funcionamento
Range of application • Campo de aplicación
Domaine d'utilisation • Área de utilização
The condensate ows through the feed
line (1) into the BEKOMAT 13 CV unit
and accumulates in the container (2). A
capacitive sensor (3) continuously regis-
ters the liquid level and passes a signal
to the electronic control as soon as the
container is lled.
The pilot valve (4) is activated immedi-
ately and the diaphragm (5) opens the
discharge pipe via the check valve (6) in
order to discharge the condensate.
In the case of negative pressure (< 1
bar (abs) / 14 psi) the check valve (6)
shuts and prevents the condensate from
owing back.
The pressure difference at the check
valve is < 0.1 bar (1.45 psi).
When the BEKOMAT 13 CV is empty,
the discharge pipe will be closed tight, in
sufcient time before any unnecessary
losses in pressure may arise.
english
english
The BEKOMAT 13 CV serves to dis-
charge condensate at places with a tem-
porary negative pressure (< 1 bar (abs)
/ 14 psi) and where backward suction
of the condensate must be prevented.
During negative pressure conditions,
condensate will not be discharged, this
possibly resulting in a backup. Subse-
quent to a rise in pressure to approx. >
1.8 bar (abs) (26 psi), condensate will be
discharged again and a possible backup
reduced due to a special function.
A centrifugal compressor which is able
to take up a no-load mode (vacuum) in
individual stages represents a typical eld
of application.

5
BEKOMAT 13 CV
Através do tubo de alimentação (1) a
condensação entra no BEKOMAT 13 CV
e acumula-se na carcaça (2). Um sen-
sor capacitivo capta permanentemente
o nível de enchimento e, assim que o
recipiente esteja cheio, emite um sinal
ao comando electrónico.
A válvula de pré-controle é accionada
de imediato e a membrana (5) abre para
que a condensação possa sair através
de um tubo de evacuação com válvula
de retenção (6).
Em caso de baixa pressão (< 1 bar (abs)
/ 14 psi) a válvula de retenção fecha (6)
e evita que a condensação reua.
A pressão diferencial da válvula de re-
tenção é < 0,1 bar (1.45 psi).
Quando o BEKOMAT 13 CV está vazio,
o tubo de evacuação é fechado a tempo
e de modo estanque, antes que ocorram
perdas desnecessárias de pressão.
Amené dans le BEKOMAT 13 CV par la
conduite d’arrivée (1), le condensat est
collecté dans le réservoir (2). Une sonde
capacitive (3) surveille en permanence
le niveau de remplissage et envoie un
signal à la commande électronique dès
que le réservoir est rempli.
La vanne pilote (4) est immédiatement
actionnée et la membrane (5) ouvre, par
l’intermédiaire de la vanne anti-retour
(6), la conduite d’évacuation permettant
d’assurer l’éclusage du condensat.
En cas de dépression (< 1 bar (abs) /
14 psi) la vanne anti-retour (6) ferme
et empêche ainsi la ré-aspiration du
condensat.
La pression différentielle de la vanne anti-
retour est < 0,1 bar (1.45 psi).
Dès que le BEKOMAT 13 CV est vidangé,
la conduite d’évacuation se referme im-
médiatement, évitant ainsi toute perte de
charge inutile.
El condensado penetra en el BEKOMAT
13 CV por el tubo de alimentación (1) y
se acumula en el depósito (2). Un sensor
capacitivo (3) registra constantemente
el nivel de llenado y envía una señal al
controlador electrónico tan pronto como
se llena el depósito.
De modo inmediato se acciona la válvula
de precontrol (4) y la membrana (5) se
abre para que el condensado se elimine
a través del tubo de salida con válvula
de retroceso (6).
En las fases de vacío (< 1 bar (abs) / 14
psi), la válvula de retroceso (6) se cerrará
para evitar un revoque del condensado.
La presión diferencial de la válvula de
retroceso es de < 0,1 bar (1.45 psi).
Una vez que el BEKOMAT 13 CV se
vacía, la conducción de salida se cierra
herméticamente de manera inmediata
para evitar que se produzcan pérdidas
de presión innecesarias.
La función del BEKOMAT 13 CV es eva-
cuar el condensado de zonas en las que
se dan fases transitorias de vacío (< 1 bar
(abs) / 14 psi) y en las que es necesario
evitar que se produzca una reabsorción
del mismo. Pero mientras se mantiene el
vacío no se evacúa el condensado, de
manera que se pueden producir atascos.
Cuando la presión ha aumentado hasta
> 1,8 bar (abs) (26 psi) aprox. volverá a
purgarse el condensado y se eliminarán
posibles atascos con la ayuda de una
función especial.
Un caso de aplicación típico sería un
turbocompresor capaz de alcanzar un
estado de no-load (vacío) en fases di-
ferenciadas.
Le BEKOMAT 13 CV sert à purger le
condensat à des endroits présentant
momentanément une dépression (< 1
bar (abs) / 14 psi) et où il faut empêcher
toute ré-aspiration du condensat.Aucune
purge de condensat n’est effectuée du-
rant la phase de dépression, ce qui peut
conduire à une accumulation. Dès que la
pression est à nouveau supérieure à 1,8
bar (abs) (26 psi) la purge du condensat
s’effectue à nouveau et l’éventuelle ac-
cumulation est évacuée par une fonction
spéciale.
Les turbocompresseurs constituent des
applications typiques, car sur ce type de
compresseurs peuvent apparaître dans
certains étages des phases sans charge
(vide).
O BEKOMAT 13 CV é empregado para
evacuar condensações em locais que se
encontram em fases transitórias de baixa
pressão (< 1 bar (aabs) / 14 psi) e onde
se pretende evitar uma re-aspiração da
condensação. Porém, durante a fase
de baixa pressão a condensação não é
evacuada e podem ocorrer retensões.
Depois que a pressão sobe a aprox. >
1,8 bar (abs) (26 psi) a condensação é
novamente evacuada e uma eventual
retensão é eliminada através de uma
função especial.
Um caso típico de utilização é um turbo-
compressor, capaz de atingir um estado
de no-load (vácuo) em diversas etapas.
français portuguêsespañol
français portuguêsespañol

6BEKOMAT 13 CV
1
34
2
1
Ready for operation
Voltage is being applied
Discharge procedure
Outlet line is open
Malfunction
Alarm mode is activated
Test
Manual drainage/alarm
3
4
Compared with BEKOMAT 13 standard
types, the alarm mode of the BEKOMAT
13 CV is different. By an altered opening
sequence on alarm, a signicantly larger
condensate quantity may be discharged,
this enabling the reduction of a conden-
sate backup during the state of alarm.
When the microcontroller registers a
malfunction, the device will automatically
change to the alarm mode. The switching
sequence of the valve (see illustration)
continues until the fault is cleared (auto-
matically or through maintenance). The
red LED ashes as long as the device is
in the alarm mode.
Malfunctioning could be caused by,
e.g.:
• Mistakes during installation
• Dropping below the necessary mini-
mum pressure
• Excessive condensate quantities
(overloading)
• Blocked/shut off outlet line
• Extreme amount of dirt particles
• Frozen piping
If the fault is not cleared within the rst
minute, a fault signal is triggered (see
illustration) which can be picked off as a
potential-free signal via the alarm relay.
2
english
Function • Funcionamiento
Functionnement • Funcionamento
Pressing
approx. 2 sec.
> 1 min
Effect
Manual drainage
Alarm mode

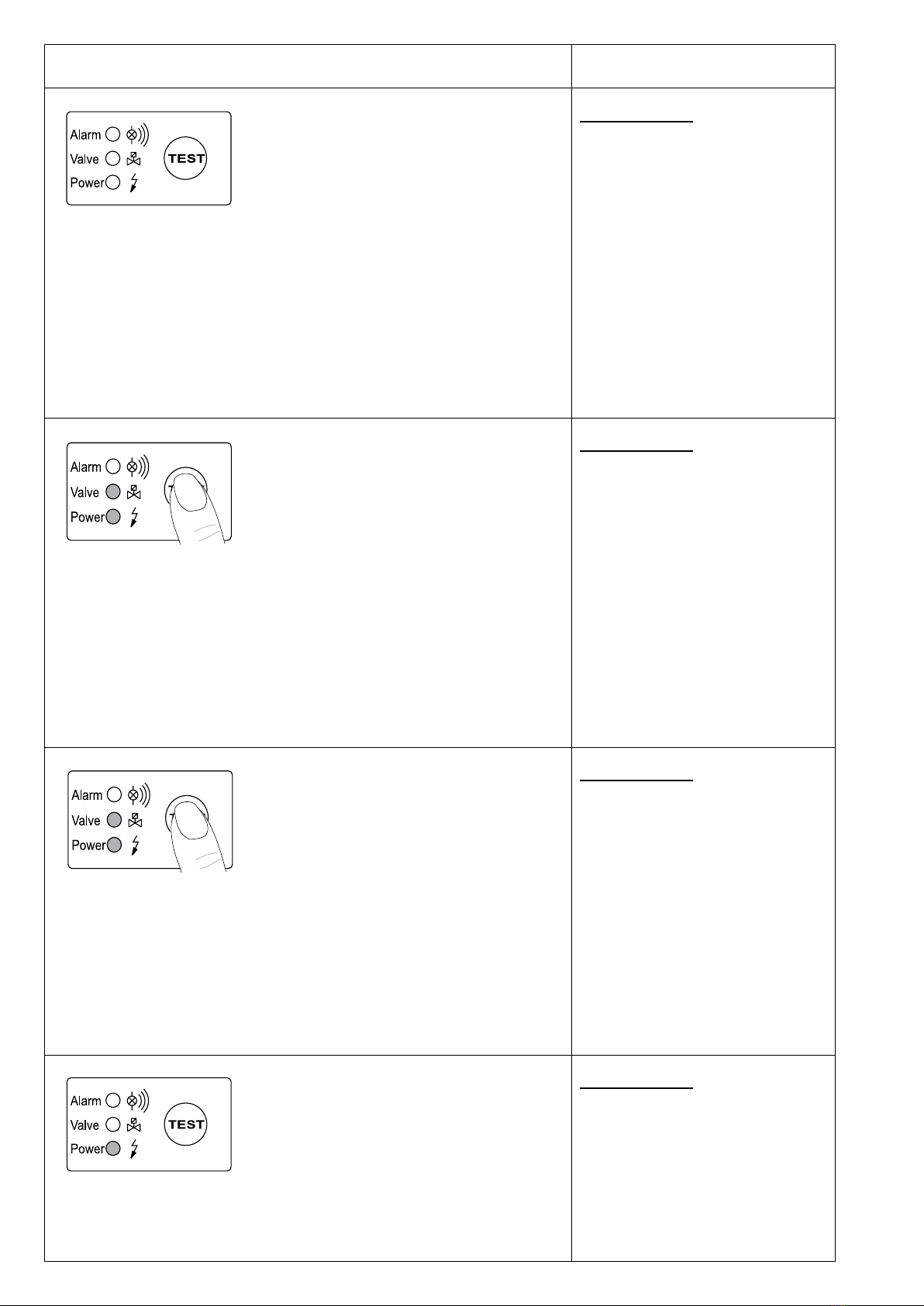

The test button is used for checking
correct functioning.
Switching sequence of valve in alarm mode
Secuencia de actuación de la válvula en el modo de alarma
Séquence d'activation de la vanne en mode Alarme
Sequência de ligação da válvula no modo de alarme
Alarm signal via potential-free contact
Mensaje de alarma a través de contacto sin potencial
Signal d'alarme délivré sur le contact sans potentiel
Sinal de alarme via contacto isento de potencial
20 sec
1 min
20 sec20 sec20 sec

7
BEKOMAT 13 CV
français
1
Prêt à fonctionner
Tension d'alimentation présente
Phase de purge
Conduite d'évacuation ouverte
Dysfonctionnement
Mode Alarme activé
Test
Purge manuelle/Alarme
2
3
4
Le mode Alarme du BEKOMAT 13 CV
a été modié, par rapport aux modèles
BEKOMAT 13 standards. Grâce à une
séquence d’ouvertures modifiée en
mode alarme, il est possible de purger
une quantité de condensat bien plus
importante. Le mode alarme permet ainsi
d’évacuer toute accumulation éventuelle
de condensat.
Lorsque le microcontrôleur détecte une
anomalie, il active le mode alarme. La
séquence d'activation de la vanne (voir
gure) persiste jusqu'à ce que le problème
soit résolu (automatiquement ou par inter-
vention de maintenance). La LED rouge
clignote pendant la fonction d'alarme.
Causes de dysfonctionnement
possibles:
• Défaut au niveau de l'installation
• Pression minimale non atteinte
• Trop de condensat (surcharge)
• Ecoulement bouché ou obturé
• Importantes quantités d'impuretés
• Conduites gelées
Si la panne n'est pas résolue en l'espace
d'une minute, un signal d'alarme est émis
(voir gure). Un signal sans potentiel est
délivré par le relais d'alarme.
O modo de alarma do BEKOMAT 13 CV
foi alterado em relação ao BEKOMAT 13
padrão. Através de uma sequência de
abertura alterada no estado de alarma, é
possível evacuar uma quantidade muito
maior de condensação, eliminando assim
retensões de condensação no estado
de alarma.
Quando o microcontrolador verica uma
avaria, o alarme é activado. A sequên-
cia de ligação da válvula (ver imagem)
permanece activada até se eliminar a
avaria (automaticamente ou através de
manutenção). O LED vermelho pisca
durante a função de alarme.
Causas possíveis da avaria são p. ex.:
• erro na instalação
• pressão inferior à pressão mínima
admissível
• quantidade excessiva de conden-
sado (sobrecarga)
• tubo adutor entupido/passagem
impedida
• quantidade excessiva de partículas de
sujidade
• tubagens geladas
Se a falha não for eliminada durante o
primeiro minuto, o aparelho activa o sinal
de alarme (ver imagem), que poderá ser
comutado em sinal isento de potencial
através do relé do sinal.
português
En funcionamiento El aparato
está bajo tensión eléctrica
Procesode purga
La salida está abierta
Perturbación
El modo „ALARMA“ está ectivado
Test
Purga manual/alarma
El modo de alarma del BEKOMAT 13 CV
es diferente del modo del BEKOMAT 13
estándar. Gracias a los cambios intro-
ducidos en la secuencia de aperturas
en este modo de alarma es posible
evacuar una cantidad de condensado
notablemente mayor y eliminar así acu-
mulaciones de condensado en el modo
de alarma.
Si el microcontrolador detecta una
perturbación en el funcionamiento, se
activa el modo de alarma. La secuencia
de actuación de la válvula dura hasta
que la causa de la perturbación haya
sido eliminada(por si misma o por un
mantenimiento). El LED rojo parpadea
durante el estado de alarma.
Posibles causas son p.ej.:
• fallos en el montaje
• la presión está por debajo de la
presión mínima indicada
• la cantidad de condensado es
demasiado alta
• está taponada o cerrada la tubería de
la salida
• cantidad extrema de partículas de
suciedad
• tuberías heladas
Si la perturbación no está eliminada
dentro del primer minuto, se activa el
mensaje de la alarma (ver imágen), que
puede ser transmitida como señal sin
potencial a través del relé de alarma.
español
1
2
3
4
Estado de prontidão para entrar
em funcionamento Tensão apli-
cada
Processo de descarga
Tubo de descarga está aberto
Avaria
Modo de alarme está activado
Teste
Drenagem manual/alarme
1
3
4
2
Accionamiento
aprox. 2 seg.
> 1 min
Resultado
purga manual
modo de alarma
El interruptor de „TEST“ sirve para el
control del funcionamiento.
Action
environ 2 sec
> 1 min
Effet
Purge manuelle
Mode Alarme
La touche Test sert à tester le fonctionne-
ment.
Accionamento
aprox. 2 seg.
> 1 min
Efeito
drenagem manual
modo de alarme
O botão de teste é utilizado para contro-
lar o funcionamento.

8BEKOMAT 13 CV
english
Installation • Instalación
Installation • Instalação
1. Feed pipe and tting at least ½"!
(internal diameter > 13 mm / 0,51
inch)
2. No lters in feed line
3. Slope in feed line > 1%!
4. Only use ball valves with full open
port!
5. Pressure: min. 0.8 bar or 1.2 bar (11.6
psig or 17.4 psig)!
(check type plate for correct pres-
sure)
6. Check valve
It is essential to observe the direction
of installation. The check valve must
open towards the outow direction.
7. Short pressure hose!
8. For each yard of rising slope in the
outlet line, the required minimum
pressure will increase by 0.1 bar (0.14
psig).
The rise of the outlet line must not
exceed 5 m (17 feet)!
9. Collecting line min. ¾" with 1% slope
10. In the case of inow problems, install
venting line.

9
BEKOMAT 13 CV
1. Diâmetro mínimo do tubo e acessórios
adutor ½"!
(diâmetro interno > 13 mm / 0,51
inch)!
2. Não montar ltros no tubo adutor!
3. Declive de auência >1%!
4. Só utilizar válvulas esféricas!
5. Pressão: no mínimo 0,8 ou 1,2 bar
(11.6 psig o 17.4 psig)!
(Ver pressão indicada na placa indi-
cadora das características)
6. Válvula de retenção
éImprescindível observaro sentidode
instalação. A válvula de retenção tem
de abrir no sentido da evacuação
7. Tubo exível curto!
8. Por cada metro de subida no tubo
de descarga, a pressão mínima ne-
cessária vai aumentando em 0,1 bar
(0.14 psi)!
O tubo de descarga não deve exceder
5 m de subida (17 feet)!
9. Assentar tubagem colectora com
diâmetro mínimo de ¾" e 1% de
declive!
10. Em caso de problemas de auência,
instalar um tubo de evacuação do
ar.
1. Tube d'amenée, au moins ½" !
(Diametre interieur > 13 mm / 0,51
inch)!
2. Pas de ltre sur l'amenée !
3. Pente de l'amenée >1% !
4. Utiliser uniquement des vannes à
boisseau sphérique !
5. Pression : minimum 0,8 ou 1,2 bar
(11.6 psig ou 17.4 psig)!
(relever la pression sur la plaque)
6. Vanne anti-retour
Respecter impérativement le sens de
montage. La vanne anti-retour doit
s’ouvrir dans le sens de l’évacua-
tion.
7. Flexible pression de faible longeur!
8. Pour chaque mètre de pente mon-
tante sur la conduite d'évacuation, il
faut augmenter la pression minimale
requise de 0,1 bar (0.14 psi)!
Evacuation: longueur max. de la partie
montante : 5 m (17 feet)!
9. Conduite collectrice : au minimum ¾"
avec 1% de pente!
10.En cas de problèmes d’arrivée, instal-
ler une conduite d’aération.
1. Tubería de entrada y piezas de co-
nexión mín. ½"!
(diámetro interior > 13 mm / 0,51
inch)!
2. No ponga ningun ltro en la tubería
de entrada
3. La tubería de la entrada tiene que tener
unapendientedescendenteconstante
>1%
4. Utilice solamente llaves de paso es-
féricas
5. Presión de funcionamiento mín.
0,8 bar o 1,2 bar (11.6 psig o 17.4
psig)!
(lea la presión indicada en la eti-
queta de identicación)
6. Válvula de retroceso:
Porfavor,presteatención a ladirección
de montaje. La válvula deberá abrirse
en la dirección de evacuación.
7. Tubo a presión corto
8. Por cada metroque asciendelatubería
de salida, se incrementa la presión
mínima de funcionamiento en 0,1 bar
(0.14 psig).
Subida máxima de la tubería de salida:
5 m (17 feet)!
9. Tubería colectora de los condensa-
dos: mín. ¾" con pendiente descen-
dente constante 1%
10.Si existieran problemas de entrada,
instalar una tubería de ventilación.
español français português

10 BEKOMAT 13 CV
english
Installation • Instalación
Installation • Instalação
wrong • no correcto
incorrect • incorrecto
correct • correcto
correct • correcto
Note:
Venting line
In the case of large condensate quanti-
ties, it will always be necessary to install
a separate venting line.
Note:
Continuous slope
It is important to avoid water pockets
when using a pressure hose as a feed
line!
Note:
Continuous slope
Water pockets must also be avoided
when laying a feed pipe.
Note:
Continuous slope
The feed line must always be laid with a
continuous downward slope. If the space
for installation is too restricted, the lower
feed line must be provided with a sepa-
rate venting line.

11
BEKOMAT 13 CV
Importante:
declive contínuo!
Evitar igualmente bolsas de água quan-
do se assenta tubos para a auência.
Importante:
declive contínuo!
Quando se utiliza um tubo exível de ar
comprimido para a auência do conden-
sado, deve evitar-se bolsas de água.
español français português
Important:
conduite d'équilibrage d'air
En cas de forte production de condensat,
il faut toujours installer une conduite sé-
parée d'équilibrage d'air.
Important:
pente continue !
Si l'amenée est réalisée au moyen d'un
flexible, il faut éviter toute "retenue
d'eau" !
Important:
pente continue !
Si l'amenée est réalisée au moyen d'une
tuyauterie rigide, il faut aussi éviter toute
"retenue d'eau" !
Observe:
compensación
Si hay un ujo de condensado alto, se
tiene que instalar una tubería de com-
pensación.
Observe:
pendiente descendente constante
Si se emplea como entrada un tubo e-
xible, se tiene que evitar que se forme
un sifón.
Observe:
pendiente descendente constante
Si se emplea como entrada un tubo
rígido, se tiene que evitar que se forme
un sifón.
Importante:
tubo de evacuação do ar!
No caso de incidência de altas quan-
tidades de condensado, deve instalar-se
sempre um tubo separado de evacuação
do ar.
Important:
pente continue
La conduite d'arrivée doit toujours être
réalisée avec une pente continue. En cas
de hauteur de montage limitée, utiliser
l'entrée du bas et réaliser une conduite
séparée d'équilibrage d'air.
Observe:
pendiente descendente constante
La tubería de la entrada tiene que tener
siempre una pendiente descendente
constante. Si no hay suciente altura se
tiene que emplear la entrada inferior con
en tubería de compensación.
Importante:
declive contínuo!
Assentar o tubo adutor sempre com de-
clive contínuo. Se o espaço de instalação
for reduzido, equipar o tubo adutor da
parte de baixo com um tubo separado
de evacuação do ar.

12 BEKOMAT 13 CV
PE
N
L
0.2
0.1
0.0
Earth/Ground
Neutral
Phase
2.2
2.3
0.8
0.7
0.6
ext. Test *)
0V
normally open
common
normally closed
IN1
0V
Elektrische Installation • Instalación eléctrica
Installazione elettrica • Instalação eléctrica
• Lift off domed cover (A) after removing
the 4 screws (B).
• Take power supply board (C) out of the
domed cover (A) after removing t h e
screw (D).
• Guide cables for power supply (E)
and potential-free contact (F) through
screwed cable ttings.
• Terminals
Check type plate (G)for permissible
mains voltage and ensure confor-
mity!
VAC power supply 0.0 L
0.1 N
0.2 PE
24 VDC power supply +24 VDC (0V)
0V (+24 VDC)
In the case of 24 VDC operation, do
not connect +24 VDC to frame because
the internal housing potential of the
device is negative.
• Connect potential-free contact (F) to
terminals 0.6 - 0.7 (fail safe) or 0.7 - 0.8
(open during malfunction).
• Pull cable (E + F) tight and screw down
cable ttings.
• Screw power supply board (G) with
screw (D) into domed cover (A)
• Plug ribbon cable (H) into control PCB
(K)
• If the individual wires have not been
screwed into the plug, they should be
attached as follows:
1.0 = brown
1.1 = blue
2.0 = black
• Put on top of cover (A) and tighten the
4 screws (B)
External Test
see page 14-15
*) 0...1 V Test activ
5...36 V Test inactiv
Please note:
The power supply board (C) is in a
reverse position (upside down) in the
domed cover (A).
During no-load operation, a voltage of up
to 36 VDC may be measured at terminals
1.0 and 1.1 (plug ribbon cable (H)).
Please ensure that the installation is
carried out according to the valid regu-
lations.
english
24 VDC - voltage
VAC - voltages
2.2
2.3
0.8
0.7
0.6
ext. Test *)
0V
normally open
common
normally closed
±24V
±24V
IN1
0V
+24 VDC (0V)
0V (+24 VDC)

13
BEKOMAT 13 CV
português
françaisespañol
• Desmonte la tapa (A) superior (4 tornil-
los (B))
• Secarlaplatina de lafuente de alimenta-
ción (C) de la tapa de la carcasa (A)
después de soltar el tornillo (D)
• Introducir el cable para alimentación
eléctrica (E) y el contacto libre de poten-
cial (F) por las taladraduras previstas
para tal n
• Bornes
Verique la tensión admisible en la
etiqueta de identicación (G).
VAC tension 0.0 L
0.1 N
0.2 PE
24 VDC tension +24 VDC (0V)
0V (+24 VDC)
En caso de servicio con 24 VDC no
se deberá conectar la masa + (plus)
24 VDC, puesto que en el interior del
aparato el negativo está conectado al
potencial de carcasa.
• Conecte los contactos libres de po-
tencial (F) a los bornes 0.6 - 0.7 (en
alarma cerrado) o 0.7 - 0.8 (en alarma
abierto)
• Tensar los cables (E + F) y apretar sus
tornillos
• Sujetar la platina de la fuente de ali-
mentación (C) en la tapa de la carcasa
(A) con el tornillo (D)
• Colocar la clavija del cable (H) en la
platina de control (K)
• Si los cables aislados fueron desator-
nillados erròneamente del conector, es
vàlida la siguiente asignaciòn:
1.0 = marròn
1.1 = azul
2.0 = negro
• Colocar la tapa de la carcasa (A) y
apretar los 4 tornillos
Test externo
véase pagina 14-15
*) 0...1 V Test actif
5...36 V Test inactif
Observe:
El circuito impreso de la fuente de alimen-
tación (C) está girado hacia abajo y jado
dentro de la tapa superior (A).
En el funcionamiento sin carga se puede
medir una tensión de hasta 36 VCC entre
los bornes 1.0 y 1.1.
Ejecute la instalación eléctrica según las
normas vigentes.
• Desaparafusar os 4 parafusos (B) para
desmontar a tampa da caixa (A).
• Desaparafusar o parafuso (D) da placa
de alimentação a partir da rede (C) e
retirá-la da tampa (A).
• Meter o cabo para a alimentação de
tensão (E) e o contacto isento de pote-
cial (F) através das entradas roscadas
dos cabos.
• Bornes
Ver impreterivelmente a tensão de
rede permitida na placa indicadora
VAC alimentação de tensão
0.0 L
0.1 N
0.2 PE
24 VDC alimentação de tensão
+24 VDC (0V)
0V (+24 VDC)
Em caso de operção com 24 VDC
não ligar a massa a + (plus) 24 VDC
porque a polarização negativa interna
do aparelho está ligada ao potencial
da carcaça.
• Ligar o contacto isento de potencial (F)
aos bornes 0.6 - 0.7 (fechado em caso
de avaria) ou 0.7 - 0.8 (aberto em caso
de avaria).
• Esticar os cabos (E + F) e fechar rme-
mente as entradas dos cabos por meio
dos parafusosbujões.
• Aparafusar (D) a placa com o equipa-
mento de alimentação (C) na tampa da
caixa (A).
• Meter o cabo em ta (cha) (H) na placa
de comando (K).
• Se, por engano, os os isolados forem
desapertados da cha do cabo, è apli-
càvel a seguinte disposicao:
1.0 = castanho
1.1 = azul
2.0 = preto
• Colocar a tampa (A) na caixa e xá-la
rmemente com os 4 parafusos (B).
Teste externo
vide Pagina 14-15
*) 0…1 V Teste activo
5...36 V Teste inactivo
Importante!
A placa da fonte de alimentação (C) está
colocada ao inverso na tampa (A) (parte
de cima virada para baixo).
Em operação sem carga, pode-se medir
nos bornes 1.0 e 1.1 (chas (H)) uma
tensão de até 36 VDC.
Efectuar a instalação de acordo com as
normas VDE 0100.
• Démonter le capot (A), après avoir
dévissé les 4 vis (B)
• Retirer la carte d'alimentation (C) du
capot (A), après avoir dévissé la vis
(D)
• Enler à travers les presse-étoupes, les
câbles pour l'alimentation électrique (E)
et le contact sans potentiel (F)
• Bornes
Respecter impérativement la ten-
sion secteuradmissible,mentionnée
sur la plaque signalétique (G)!
VAC Alimentation électrique
0.0 L
0.1 N
0.2 PE
24 VDC Alimentation électrique
+24 VDC (0V)
0V (+24 VDC)
En cas d'alimentation 24 VDC, la masse
ne doit pas être reliée au +24 VDC
étant donné qu'à l'intérieur de l'appareil
le moins est au potentiel du boîtier.
• Raccorder le contact sans potentiel (F)
aux bornes 0.6 - 0.7 (fermé en cas de
panne) ou 0.7 - 0.8 (ouvert en cas de
panne)
• Tendre les câbles (E + F) , puis serrer
les presse-étoupes
• Revisser la carte d'alimentation (C)
avec la vis (D) dans le capot (A)
• Encher le câble en nappe (connecteur)
(H) sur la carte de commande (K)
• Au cas où les diffèrents ls seraient
par inadvertance dissociès de la che,
respecter la rèpartition suivante:
1.0 = marron
1.1 = bleu
2.0 = noir
• Mettre le capot (A) en place et visser
les 4 vis (B)
Test externe
voir page 14-15
*) 0...1 V Test actif
5...36 V Test inactif
Important !
La carte d'alimentation (C) est à l'envers
dans le capot (A) .
A vide, on peut relever aux bornes1.0 et
1.1 (câble en nappe connecteur (H)) une
tension pouvant atteindre 36 VDC.
Exécuter les travaux d'installation confor-
mément à VDE 0100.

14 BEKOMAT 13 CV

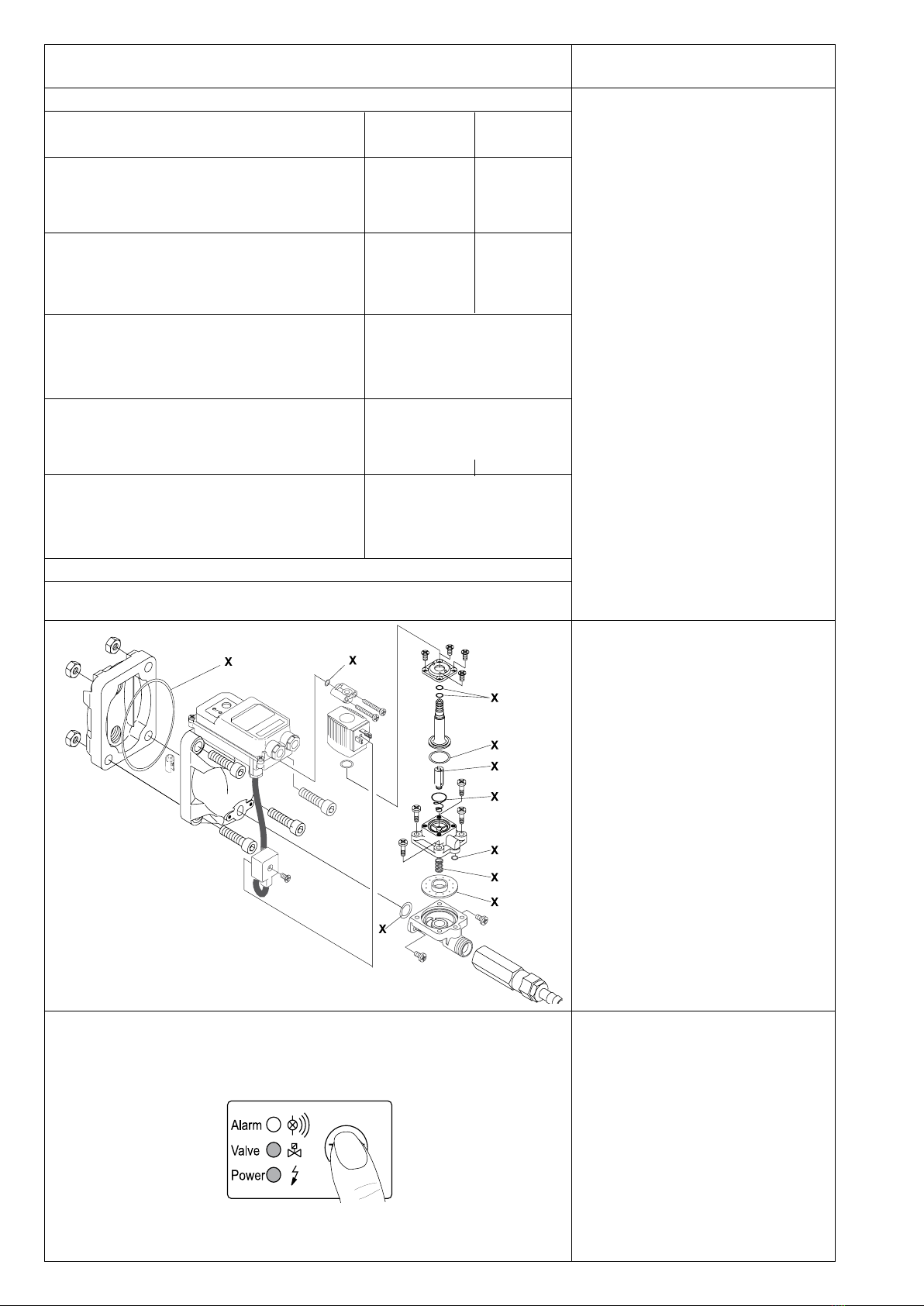

Functional test of BEKOMAT 13 CV
device:
• Press test button approx. 2 sec.
• Valve opens for condensate discharge.
Checking of alarm signal:
• Shut off condensate inow.
• Press test button for at least 1 min.
• Red LED ashes (after 1 minute).
• Alarm signal is being relayed.
Maintenance recommendation:
• Housing and valve should be cleaned
once a year.
• Replace wearing parts once a year.
Set of wearing parts ( x)
BEKOMAT 13 CV XE KA13 101
Maintenance • Mantenimiento • Entretien • Manutenção
Electrical data • Caracteristicas eléctricas
Charactéristiques electrique • Dados eléctricos
230/115/24/...
VAC 24 VDC
english
Max. power input
absorbida y fusible recomendado
Consommation maximale
Potência máx. absorvida
Supply voltage (see type plate)
Tensión de entrada (ver etiqueta identicativa)
Alimentation électrique (voir plaque sign.)
Tensão de rede (ver placa indicadora)
Recommanded cable jacket diameter
Diámetro exterior del cable recomendado
diamètre recommandé pour la gaine du câble
Diâmetro recomendado do invólucro de cabo
Cable cross-section and recomm. fuse protection
Sección de cable y fusible recomendado
Section des ls et fusibles recommandé
Secção cabo e fusível recomendado
Contact loading
Carga del contacto
Pouvoir de coupure
Carga de contato
P < 2,0 W
U0= 24Vdc
-10/+25%
P < 2,0 VA
Uac = ... ±10%
50 – 60 Hz
0,5 A *) 100 mA *) **)
Potential-free contact
The alarm signal can be relayed via a
potential-free contact. The changeover
contact can be operated, e.g., in the fail-
safe mode.
When operating voltage is being ap-
plied and the BEKOMAT 13 CV device
is functioning correctly, the alarm relay
is energized. The contact element (0.7
- 0.8).
When there is no operating voltage or
in the case of a fault signal, the alarm
relay drops out. The contact element is
open (alarm).
Externeral test button
Here, the normal test button function has
been extended for additional use outside
the BEKOMAT 13 CV unit. This makes
it possible to discharge any condensate
in the unit by remote control, if required.
When the external contact closes, the
valve will open.
*) time lag
**) min. internal resistance of
voltage source Ri> 12 Ohm
3 x 0,75 mm² / 5 x 0,25 mm²
3 x 0.0012 in.² / 5 x 0.0004 in.²
< 250 VAC / < 1,0 A
> 5 VDC / > 10 mA
ø 5,8 - 8,5 mm
0.23 - 0.34 in.

15
BEKOMAT 13 CV
Recomendação de manutenção:
• limpar todos os anos a caixa e a vál-
vula
• limpar todos os anos a caixa e a vál-
vula
Jogo de peças de desgaste ( x )
BEKOMAT 13 CV XE KA13 101
Control del funcionamiento del
BEKOMAT 13 CV:
• Accione el pulsador de TEST durante 2
segundos.
• La válvula abre para la evacuación del
condensado.
Control del mensaje de alarma:
• cierre la entrada de los condensados
• accione el pulsador de „TEST“ durante
1 minuto
• el LED rojo parpadea (después de 1 min)
• la señal de alarma se conecta
Test de fonctionnement du
BEKOMAT 13 CV
• Presser la touche Test pendant 2 sec
• La soupape s'ouvre pour la purge
Vérication du signal d'alarme :
• Obturer l'arrivée de condensat
• Presser la touche Test pendant 1 minute
au moins
• La LED rouge clignote (après 1 min.)
• Le signal d'alarme est activé
Recomendaciones para el manteni-
miento:
• anualmente limpie la carcasa y la vál-
vula
• anualmente cambie los elementos de
desgaste
Kit de piezas de desgaste ( x)
BEKOMAT 13 CV XE KA13 101
Recommandations pour l'entretien :
• 1 fois par an, nettoyer le boîtier et la
soupape
• 1 fois par an, remplacer les pièces
d'usure
Kit de pièces d'usure ( x)
BEKOMAT 13 CV XE KA13 101
Testar o funcionamento do
BEKOMAT 13 CV:
• Premir brevemente o botão de teste.
• Aválvula abre-se para escoamento do
condensado.
Controlar o sinal de alarme:
• Fechar a auência de condensado.
• Premir pelo menos 1 minuto o botão
de teste.
• LED vermelho pisca (passado 1 min).
• O sinal de alarme é activado.
Contacto libre de potencial
A través del contacto libre de potencial
se puede transmitir la señal de alarma.
El contacto se puede conectar p.ej. de
modo „fail-safe“:
Si hay tensión eléctrica y el BEKOMAT
13 CV trabaja sin perturbación, el relé
de alarma está exitado. El contacto de
trabajo (0.7 - 0.8) está cerrado.
Si no hay tensión eléctrica o se produce
la señal de alarma, el relé se abre. El con-
tacto de trabajo está abierto (alarma).
Pulsador de "test" externo
Posibilidad de purgar condensado por
control remote. Hay contactos de la
función de "test". La purga es realizada
cuando de cierra el contacto externo.
português
Contactoisento de potencial
O sinal de alarme pode ser transmitido
através de um contacto isento de po-
tencial. O contacto de comutação pode
ser operado, p. ex., no modo à prova
de falhas:
Quando há tensão de serviço e quando
o BEKOMAT 13 CV trabalha sem pertur-
bações, o relé de alarme está atraído.
O contacto de trabalho (0.7 - 0.8) está
fechado.
Quando não há tensão de serviço ou
quando o aparelho dá sinal de falha, o
relé de alarme cai para baixo, abrindo o
contacto de trabalho (alarme).
Tecla de teste externo
Esta tecla permite efectuar um comando
à distância da purga. A função normal
da tecla de teste foi ampliada para uso
adicional fora do BEKOMAT 13 CV.
Quando o contato externo é fechado, a
válvula abrese.
*) lento
**) resistencia interna de la fuente de
tensión mínima
*) de ação média lenta
**) resistência min. interior da fonte
de tensão
françaisespañol
Contact sans potentiel
Un contact sans potentiel permet le
report de l'alarme.Le contact inverseur
peut être exploité par exemple en mode
fail-safe :
Si la tension de service est présente et si
le BEKOMAT 13 CV fonctionne norma-
lement, le relais d'alarme est excité. Le
contact de travail (0.7 - 0.8) est fermé.
Si la tension d'alimentation n'est pas pré-
sente ou si un signal d'alarme est émis, le
relais d'alarme est désexcité. Le contact
de travail est ouvert (Alarme).
Button test externe
Celui-ci permet d'effectuer une com-
mande à distance de la purge. La fonction
normale de la touche test est ainsi repor-
tée sur un contact externe. Lorsque ce
contact est fermé, la vanne s'ouvre.
*) temporisée
**) résistance interne min. de la
source de tension Ri> 12 Ohm

16 BEKOMAT 13 CV
Trouble shooting • Busqueda de fallos
Recherche de panne • Localização de erros
Pressing of test button,
but no condensate discharge
El interruptor de „TEST“ está pulsado,
pero el condensado no se evacua
La touche Test est actionnée,
mais sans purge du condensat
Botão de teste premido, mas não há
descarga de produto de condensação
Condensate discharge only when
test button is being pressed
Evacuación del condensado soló
si está pulsado el interruptor de
„TEST“
Purge du condensat uniquement
si la touche Test est actionnée
Descarga de produto de condensação
só com o botão de teste premido
Device keeps blowing off air
El aparato está abierto
constantemente
L'appareil refoule de l'air en
permanence
Aparelho deixa continuamente
escapar ar
english
Possible causes:
• Power supply faulty
• Power supply board defective
• Control PCB defective
- Check voltage on type plate.
- Check voltage on power supply board
at terminals 0.0, 0.1, 0.2.
- Check 24 VDC voltage on control PCB
at terminals 1.0, 1.1
(without load up to 36 VDC may be
measured)
- Check plug connection/ribbon cable
Possible causes:
• Feed and/or outlet line shut off or
blocked
• Worn parts
• Control PCB defective
• Solenoid valve defective
- Check feed line and outlet line
- Replace worn parts
- Check if valve opens audibly
(press test button several times)
- Check 24 VDC voltage on control PCB
at terminals 3.0, 3.1, 3.2
(without load up to 36 VDC may be
measured)
Possible causes:
• Feed line with insufcient slope
• Excessive condensate quantities
• Sensor tube extremely dirty
• Dropping below necessary minimum
pressure
- Lay feed line with adequate slope
- Install venting line
- Clean sensor tube
- Ensure minimum pressure, otherwise
install low-pressure or vacuum conden-
sate drain
Possible causes:
• Control air line blocked
• Worn parts
- Clean entire valve unit
- Replace worn parts
- Clean sensor tube
No LED lighting up
Ningún LED está iluminado
Aucune LED n'est allumée
Todos os LEDs apagados

17
BEKOMAT 13 CV
português
Causas possíveis:
• erro na alimentação de tensão
• fonte de alimentação defeituosa
• placa de comando defeituosa
- ver na placa indicadora a tensão cor-
recta
- vericar tensão dos bornes 0.0 - 0.1
- 0.2 na placa de alimentação a partir
da rede
- vericar tensão 24 VDC dos bornes 1.0
- 1.1 na placa de comando (sem carga,
pode ser medida até 36 VDC)
- verificar conexão da ficha/cabo em
ta
Causas possíveis:
• tubo de auência e/ou descarga fecha-
do ou entupido
• desgaste
• placa de comando defeituosa
• válvula magnética defeituosa
- controlar tubos de auência e descar-
ga
- substituir peças de desgaste
- vericar se a válvula se abre audivel-
mente (premir repetidamente o botão
de teste)
- vericar tensão 24 VDC dos bornes 3.0
- 3.1 -3.2 na placa de comando (sem
carga, pode ser medida até 36 VDC)
Causas possíveis:
• tubo adutor sem declive suciente
• quantidade excessiva de condensado
• tubo-sensor extremamente sujo
• pressão inferior à pressão mínima
necessária
- assentar tubo com declive adequado
- instalar um desvio para desvio do ar
- limpar o tubo-sensor
- assegurar pressão mínima ou instalar
um escoadouro de baixa pressão ou
de vácuo.
Causas possíveis:
• tubo de controlo de ar entupido
• desgaste
- limpar a unidade completa da válvula
- substituir peças de desgaste
- limpar tubo-sensor
français
Origines possibles :
• Conduites d'arrivée et/ou d'évacuation
obturées ou bouchées
• Usure
• Carte de commande défectueuse
• Electrovanne défectueuse
- Contrôler l'arrivée et l'évacuation
- Remplacer les pièces d'usure
- Vérier si l'ouverture de la soupape est
perceptible (Presser plusieurs fois la
touche Test)
- Vérier les 24 VDC sur la carte de
commande, aux bornes 3.0 - 3.1 - 3.2.
(mesurable sans charge jusqu'à 36
VDC)
Origines possibles :
• Conduite d'arrivée avec pente insuf-
sante
• Trop de condensat produit
• Tube de sonde fortement encrassé
• Pression minimale non atteinte
- Réaliser l'arrivée avec une pente
- Installer une conduite d'équilibrage
d'air
- Nettoyer le tube de sonde
- Assurer la pression minimale ou ins-
taller un purgeur Low Pressure ou à
dépression
Origines possibles :
• Conduite d'équilibrage d'air bouchée
• Usure
- Nettoyer entièrement le module sou-
pape
- Remplacer les pièces d'usure
- Nettoyer le tube sonde
español
Posibles causas:
• la tubería de la entrada y/o la tu-bería
de la salida están obstruidas
• desgaste
• la platina de pilotaje está defectuosa
• la válvula de pilotaje está defectuosa
- controle la tuberías
- cambie las piezas de desgaste
- compruebe si puede oir la válvula
actuando (pulse el interruptor „TEST“
varias veces)
- compruebe la tensión de 24 VCC del
circuito de pilotaje en los bornes 1.0
- 1.1 (sin carga hasta 36 VCC)
Posibles causas:
• la tubería de la entrada no tiene pen-
diente descendente constante
• hay demasiada cantidad de condensa-
do
• el sensor está muy sucio
• la red no tiene la presión mínima
- instale la tubería con pendiente des-
cendente constante
- instale una tubería de compen-sación
- limpie el tubo del sensor
- asegure la presión mínima necesaria o
instale un BEKOMAT 13 CV para baja
presión o para vacío
Posibles causas:osibles causas:
• los conductos de pilotaje estan obstrui-
dos
• desgaste
- limpie todo el módulo de la válvula
- cambie las piezas de desgaste
- limpie el tubo sensor
Posibles causas:
• tensión de la entrada no correcta
• fuente de alimentación defectuosa
• circuito de pilotaje defectuoso
- lea la tensión de la etiqueta identica-
tiva
- compruebe la tensión de la fuente de
alimentación en los bornes 0.0 - 0.1
- 0.2
- compruebe la tensión de 24 VCC del
circuito de pilotaje en los bornes 1.0
- 1.1 (sin carga hasta 36 VCC)
- compruebe la conexión del conector del
cable plano
Origines possibles :
• Défaut d'alimentation électrique
• Carte d'alimentation défectueuse
• Carte de commande défectueuse
- Relever la tension sur la plaque
- Vérier la tension sur la carte d'alimen-
tation, aux bornes 0.0 - 0.1 - 0.2.
- Vérier la tension de 24 VDC sur la
carte de commande, aux bornes 1.0
- 1.1 (mesurable sans charge jusqu'à
36 VDC)
- Vérifier liaison enfichable/câble en
nappe

18 BEKOMAT 13 CV
Components • Despieze • Nomenclature des pièces • Componentes

19
BEKOMAT 13 CV
português
english español français
1 Housing
2 O-ring 93 x 3
3 Housing lid
4 Cheese-head screw
M10 x 45
5 Hexagon nut M10
6 Flat gasket 21,5 x 26
7 Screw plug NPT½
8 Closing element R½
9 Earthing screw
10 O-ring 4 x 1,5
11 Sensor tube
12 O-ring 31,42 x 2,62
13 Fixing screw
14 O-Ring 34,59 x 2,62
15 Bottom of cover
16 Cover mounting element
17 Control PCB
18 Pan-head screw M3 x 6
19 Cord packing 2 x 315
20 Top of cover
21 Pan-head screw M3 x 10
22 Sealing ring for PG9
23 Clamping xture for PG9
24 Dust protection for PG9
25 Clamping bolt for PG9
26 Closing element di=10
27 Power supply board
28 Contact jaw plug
29 Sealing ring for PG7
30 Clamping ring for PG7
31 Clamping bolt for PG7
32 O-ring 5,5 x 1,5
33 Control-air cover
34 Pan-head screw M4 x 30
35 Plug sealing panel
36 Valve connector
37 Fixing screw
38 Solenoid
39 Countersunk screw M4x10
40 O-ring 11,1 x 1,78
41 Flange
42 O-ring 6,07 x 1,3
43 Core guide pipe
44 Oval-ring 21,8 x 1,5 x 2,5
45 Valve core
46 Conical spring
47 Pan-head screw M5 x 20
48 Diaphragm cap
49 O-ring 5,5 x 1,5
50 Pressure spring for
diaphragm
51 Diaphragm
52 Diaphragm seat
53 O-ring 16 x 2
54 Pan-head screw M5 x 12
55 Check valve
56 Grommet G½-13
57 Strainer
1 Boîtier
2 Joint torique 93 x 3
3 Couvercle du boîtier
4 Vis cylindrique M10 x 45
5 Ecrou hexagonal M10
6 Joint plat 21,5 x 26
7 Vis d'obturation NPT½
8 Obturateur R½
9 Vis de masse
10 Joint torique 4 x 1,5
11 Tube sonde
12 Joint torique 31,42 x 2,62
13 Vis de xation
14 Joint torique 34,59 x 2,62
15 Partie inf. du boîtier élec.
16 Fixation du boîtier élec.
17 Carte de commande
18 Vis à tête cyl. M3 x 6
19 Joint boîtier élec. 2 x 315
20 Partie sup. du boîtier élec.
21 Vis à tête cyl. M3 x 10
22 Bague d'étanchéité PG9
23 Cage serre-câble PG9
24 Antipoussière PG9
25 Vis de pression PG9
26 Obturateur di=10
27 Carte d'alimentation
28 Connecteur bornier
29 Bague d'étanchéité PG7
30 Bague de compres. PG7
31 Vis de pression PG7
32 Joint torique 5,5 x 1,5
33 Couvercle air de pilotage
34 Vis à tête cyl. M4 x 30
35 Joint du connecteur
36 Connecteur électrovanne
37 Vis de xation
38 Bobine magnétique
39 Vis à tête fraisée M4 x 10
40 Joint torique 11,1 x 1,78
41 Bride
42 Joint torique 6,07 x 1,3
43 Tube guide noyau
44 Joint ovale 21,8 x 1,5 x 2,5
45 Noyau d'électrovanne
46 Ressort conique
47 Vis à tête cyl. M5 x 20
48 Couvercle membrane
49 Joint torique 5,5 x 1,5
50 Ressort de membrane
51 Membrane
52 Siège de la membrane
53 Joint torique 16 x 2
54 Vis à tête cyl. M5 x 12
55 Vanne anti-retour
56 Raccord pour exible
G½-13
57 Tamis
1 Carcasa
2 Junta torica 93 x 2
3 Tapa de la carcasa
4 Tornillo M10 x 45
5 Tuerca M10
6 Junta plana 21,5 x 26
7 Tornillo cierre NPT½
8 Tapón R½
9 Tornillo masa
10 Junta tórica 4 x 1,5
11 Tubo sensor
12 Junta tórica 31,42 x 2,62
13 Tornillo de jación
14 Junta tórica 34,59 x 2,62
15 Tapa inferior
16 Fijación tapa inferior
17 Platina de pilotaje
18 Tornillo M3 x 6
19 Junta tórica 2 x 315
20 Tapa superior
21 Tornillo M3 x 10
22 Junta para PG9
23 Brida para PG9
24 Disco protección polvo
25 Tornillo para PG9
26 Tapón de cierre di=10
27 Platina fuente de
alimentación
28 Conector
29 Junta para PG7
30 Brida para PG7
31 Tornillo para PG7
32 Junta tórica 5,5 x 1,5
33 Tapa del aire de pilotaje
34 Tornillo M4 x 30
35 Junta para conector
36 Conector válvula
37 Tornillo de jación
38 Bobina
39 Tornillo M4 x 10
40 Junta tórica 11,1 x 1,78
41 Brida
42 Junta tórica 6,07 x 1,3
43 Tubo guia núcleo
44 Junta ovalada 21,8x1,5x2,5
45 Núcleo de la válvula
46 Muelle para el núcleo
47 Tornillo M5 x 20
48 Tapa membrana
49 Junta tórica 5,5 x 1,5
50 Muelle para la membrana
51 Membrana
52 Asiento membrana
53 Junta tórica 16 x 2
54 Tornillo M5 x 12
55 Válvula de retroceso
56 Manguito G½-13
57 Criba
1 Caixa
2 Anel em „o“ 93 x 2
3 Tampa da caixa
4 Parafuso de cabeça cilíndr.
5 Porca sextavada M10
6 Gaxeta chata 21,5 x 26
7 Bujão roscado NPT½
8 Bujão R½
9 Parafuso de ligação à terra
10 Anel em „o“ 4 x 1,5
11 Tubo-sensor
12 Anel em „o“ 31,42 x 2,62
13 Parafuso de xação
14 Anel em „o“ 34,59 x 2,62
15 Parte de baixo da cobertura
16 Elemento de xação da
cobertura
17 Placa de comando
18 Parafuso de cabeça
lenticular M3 x 6
19 Empanque de cordão
20 Parte de cima da cobertura
21 Parafuso de cabeça
lenticular M3 x 10
22 Anel de vedação
23 Capa de aperto para
24 Disco protector contra pó
25 Parafuso de pressão
26 Bujão di=10
27 Placa de alimentação a
partir da rede
28 Conector de mordente de
contacto
29 Anel de vedação para PG7
30 Anel de aperto para PG7
31 Parafuso de pressão
32 Anel em „o“ 5,5 x 1,5
33 Tampa do ar de controlo
34 Parafuso de cabeça
lenticular M4 x 30
35 Empanque de cha
36 Ligador de válvula
37 Parafuso de xação
38 Bobina inductora
39 Parafuso de cabeça
escareada M4 x 10
40 Anel em „o“ 11,1 x 1,78
41 Flange
42 Anel em „o“ 6,07 x 1,3
43 Tubo de guia do núcleo
44 Anel oval 21,8 x 1,5 x 2,5
45 Núcleo de válvula
46 Mola cónica em o metálico
47 Parafuso de cabeça
lenticular M5 x 20
48 Tampa do diafragma
49 Anel em „o“ 5,5 x 1,5
50 Mola de pressão p. diafragma
51 Diafragma
52 Assento do diafragma
53 Anel em „o“ 16 x 2
54 Parafuso de cabeça
lenticular M5 x 12
55 Válvula de retenção
56 Bucha G½-13
57 Crivo

20 BEKOMAT 13 CV
XE KA13 101
XE KA13 102
XE KA13 103
XE KA13 104
XE KA13 105
XE KA13 106
XE KA13 008
XE KA14 030
2, 32, 42, 44, 45, 46, 49, 50, 51, 53
32 - 34, 39, 42, 47, 48, 49, 52 - 55
32 - 34, 38 - 55
2, 10, 12, 14, 19, 32, 40, 42, 44, 49, 53
1, 2, 4, 5, 9, 10, 12, 16, 32, 53, 57
2 - 7, 9, 10
19, 20
55, 56
Set of wearing parts / Kit de desgaste
Kit de pièces d'usure / Conjunto de peças de desgaste
Valve mounting parts / Piezas para la v´lvula
Pièces xation vanne / Peças desmontáveis da válvula
Valve unit, complete / Válvula completa
Module électrovanne, compl. / Unidade de válvula, compl.
Set of seal / Kit de juntas
Jeu de joints d'étanchéité / Jugo de peças de vedação
Housing complete / Carcasa completa
Boîtier complet / caixa completa
Housing lid / Tapa de la carcasa
Couvercle du boîtier / Tampa de caixa
PCB "control WA CV" / Platina de pilotaje WA CV
Carte "Comande WA CV" / Placa "comando" WA CV
Check valve / Válvula de retroceso
Vanne anti-retour / Válvula de retenção
Spare part kits • Kits de recambio
Kits de pièces de rechange• Cojunto de peças sobressalentes
Available sets of spare parts
Kits disponibles
Kits de pièces de rechange disponibles
Jogos disponíveis de peças sobressalentes
Content • Contenido • Contenuto • Conteúdo
order ref.
Referencia
No de com.
N.º de encom.
Dimensions • Dimensiones • Dimensions • Dimensões
Subject to technical changes without prior notice; errors not excluded.
Salvo modicaciones técnicas o errores.
Sous réserve de modications techniques et d'erreurs typographiques.
Salvo alterações técnicas e erros.
BM 13 CV_gb,es,fr,pt_usa
Edition/Edición/Edition/Edição: 2006-05
Printed in Germany
