EN 4
4
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance. Accordingly, you may find
descriptions of individual features that do not apply to your specific appliance.
INSTALLATION
• The manufacturer will not be held liable for any damages resulting from incorrect or improper
installation.
• The minimum safety distance between the cooker top and the extractor hood is 650 mm (some
models can be installed at a lower height, please refer to the paragraphs on working dimensions
and installation).
• Check that the mains voltage corresponds to that indicated on the rating plate fixed to the inside of
the hood.
• For Class I appliances, check that the domestic power supply guarantees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum diameter 120 mm. The route
of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combustion fumes (boilers, fireplaces,
etc.).
• If the extractor is used in conjunction with non-electrical appliances (e.g. gas burning appliances), a
sufficient degree of aeration must be guaranteed in the room in order to prevent the backflow of
exhaust gas. The kitchen must have an opening communicating directly with the open air in order
to guarantee the entry of clean air. When the cooker hood is used in conjunction with appliances
supplied with energy other than electric, the negative pressure in the room must not exceed 0,04
mbar to prevent fumes being drawn back into the room by the cooker hood.
• In the event of damage to the power cable, it must be replaced by the manufacturer or by the
technical service department, in order to prevent any risks.
• If the instructions for installation for the gas hob specify a greater distance specified above, this has
to be taken into account. Regulations concerning the discharge of air have to be fulfilled.
USE
• The extractor hood has been designed exclusively for domestic use to eliminate kitchen smells.
• Never use the hood for purposes other than for which it has been designed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making sure that it does not
engulf the sides.
• Deep fat fryers must be continuously monitored during use: overheated oil can burst into flames.
• Do not flambè under the range hood; risk of fire
• This appliance is not intended for use by persons (including children) with reduced physical, sen-
sory or mental capabilities, or lack of experience and knowledge, unless they have been given su-
pervision or instruction concerning use of the appliance by a person responsible for their safety.
• Children should be supervised to ensure that they do not play with the appliance.
• “ CAUTION: Accessible parts may become hot when used with cooking appliances.”.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carrying out any maintenance
work.
• Clean and/or replace the Filters after the specified time period (Fire hazard).
• Clean the hood using a damp cloth and a neutral liquid detergent.
The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information
about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.
2°

EN 5
5

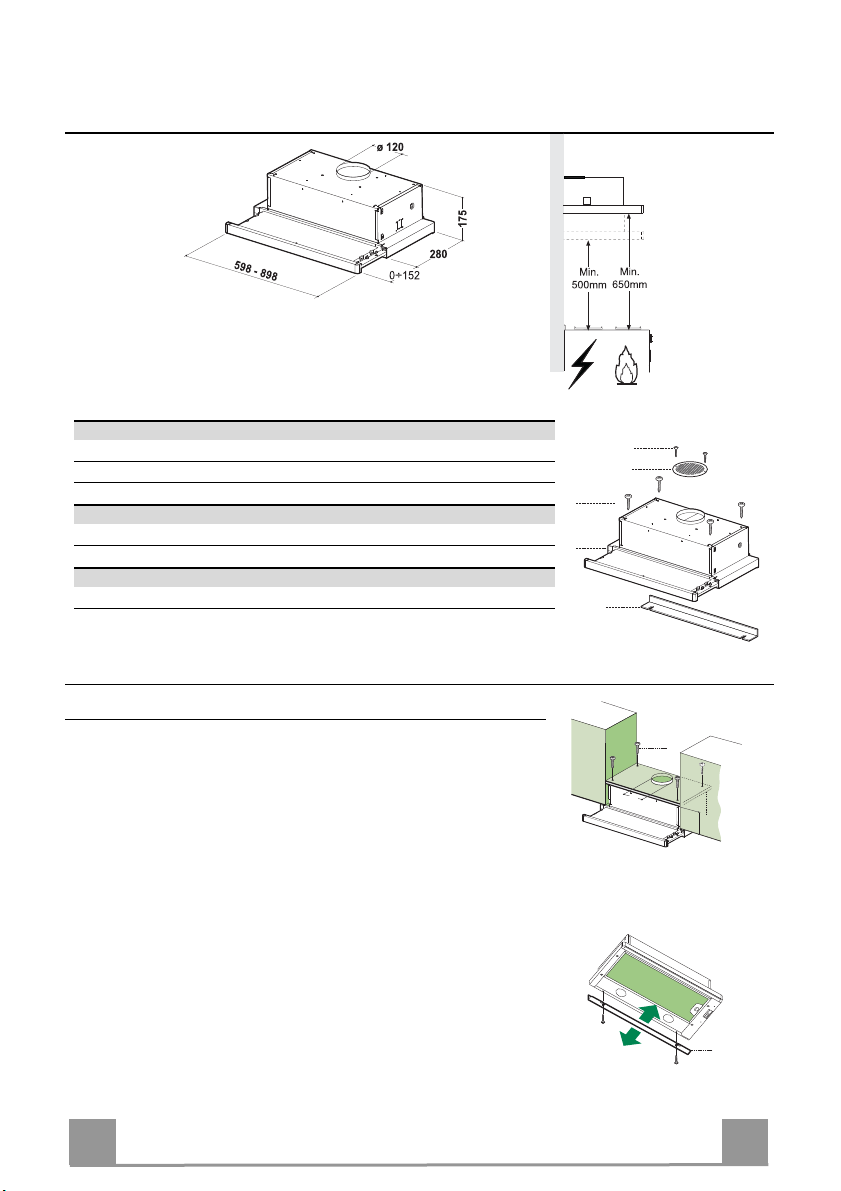

CHARACTERISTICS
Components
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light, Blower, Filters
81 Directional Air Outlet grille
20 1 Closing element
Ref. Q.ty Installation Components
12a 4 Screws 4,2 x 44,4
12e 2 Screws 2,9 x 9,5
Q.ty Documentation
1 Instruction Manual
12e
8
1
12a
20
INSTALLATION
Drilling the Support surface and Fitting the Hood
SCREW FITTING
• The hood support surface must be 135 mm above the bottom
surface of the wall units.
• Drill the support with a ø 4,5 mm drill bit, using the drilling
template provided.
• Cut a hole ø 125 mm in size on the support surface, using the
drilling template provided.
• Fix using the 4 screws 12a (4,2 x 44,4) provided.
12a
135
125125
CLOSING ELEMENT
• The space between the edge of the hood and the rear wall can
be closed by applying the element 20 provided, using the
screws supplied for this purpose.
20

EN 6
6

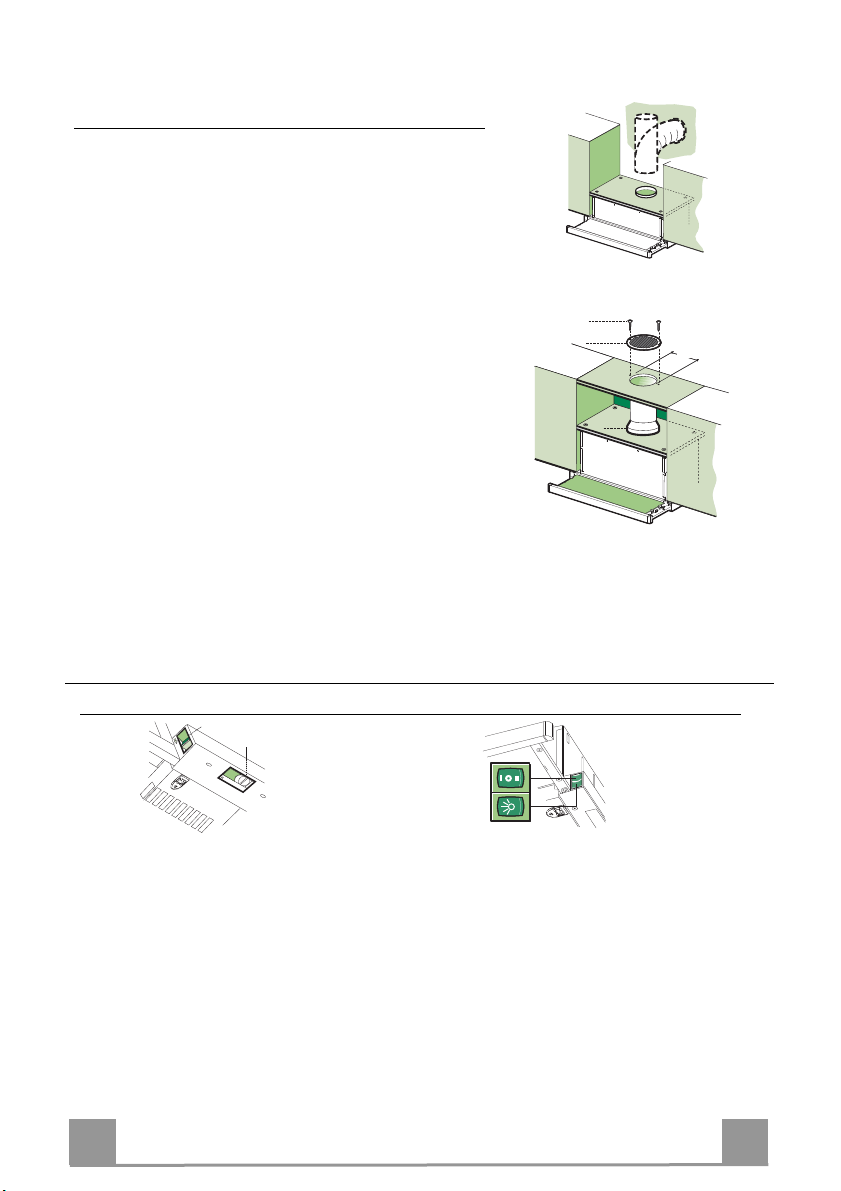

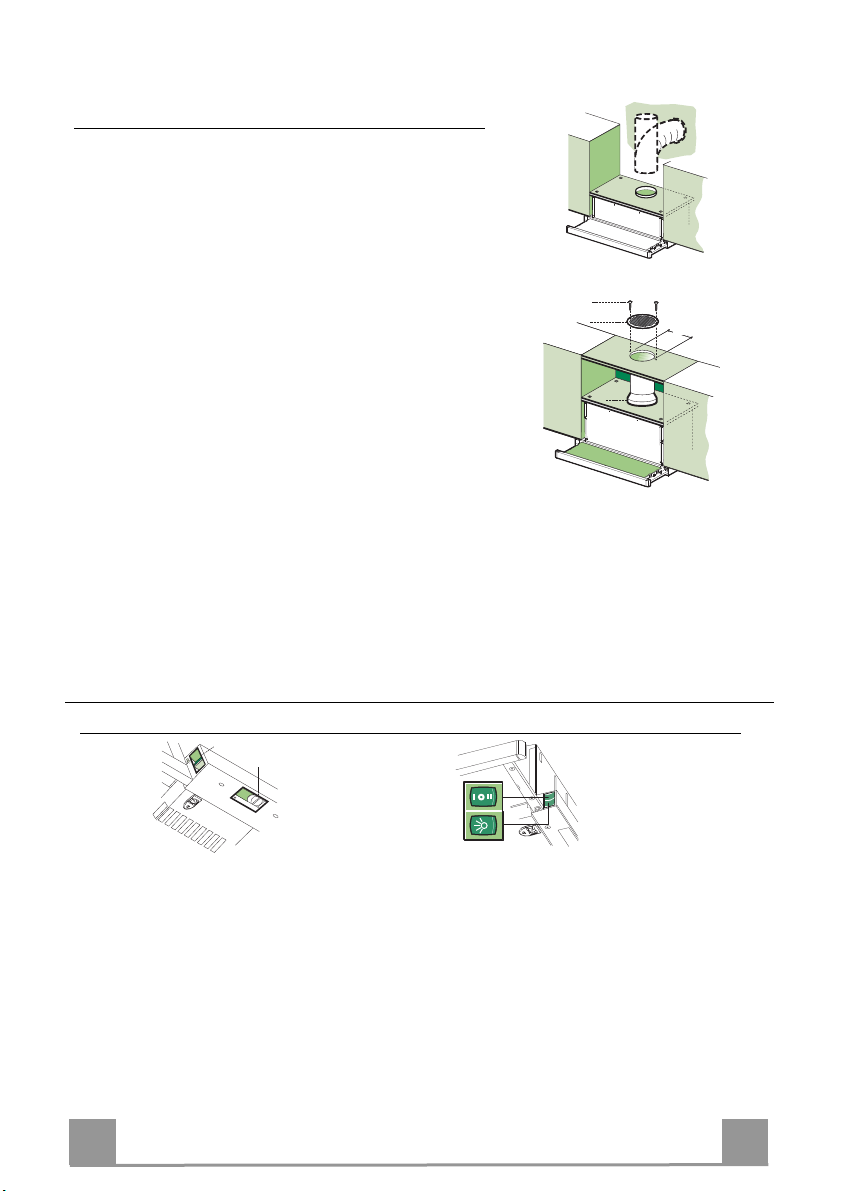

Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to the
chimney using either a flexible or rigid pipe ø120 mm, the
choice of which is left to the installer.
• Fix the pipe in position using sufficient pipe clamps (not sup-
plied).
• Remove any activated charcoal filters.
ø 120
RECIRCULATION VERSION AIR OUTLET
• Cut a hole ø 125 mm in any shelf that may be positioned over
the hood.
• Connect the flange to the outlet on the shelf over the hood
using a flexible or rigid pipe ø120 mm.
• Fix the pipe in position using sufficient pipe clamps (not sup-
plied).
• Fix the directional grille 8on the recirculation air outlet using
the 2 screws 12e (2,9 x 9,5) provided.
• Ensure that the activated charcoal filters have been inserted.
8
9
125
8
9
125
12e
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch having a contact gap of at least 3 mm.
• When opening the sliding carriage for the first time after installing the hood, pull it out briskly until it clicks.
USE
Control panel
LLight Switches the lighting system on and
off.
MMotor Switches the extractor motor on and
off.
VSpeed Sets the operating speed of the extrac-
tor:
1. Low speed, used for a continuous and
silent air change in the presence of light
cooking vapour.
2. Medium speed, suitable for most operat-
ing conditions given the optimum treated air
flow/noise level ratio.
3. Maximum speed, used for eliminating the
highest cooking vapour emission, including
long periods.
LLight Switches the lighting system on and
off.
MMotor Switches the extractor motor on and
off.
VSpeed Sets the operating speed of the extrac-
tor:
1. Low speed, used for a continuous and
silent air change in the presence of light
cooking vapour.
2. Medium speed, suitable for most operat-
ing conditions given the optimum treated air
flow/noise level ratio.
L
M - V
0
1
0
1
2
3
L
M-V

EN 7
7

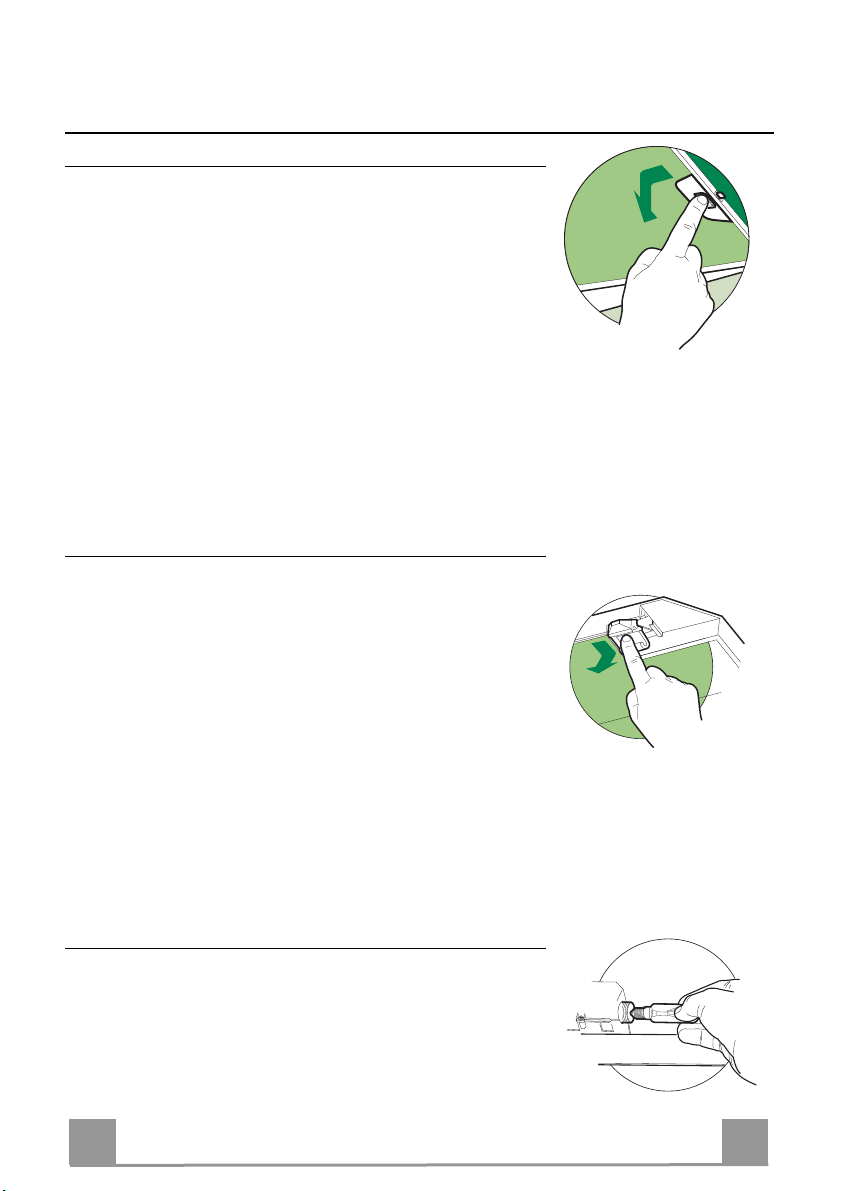

MAINTENANCE
Grease filters
CLEANING METAL CASSETTE GREASE FILTERS
• The filters must be cleaned every 2 months, or more frequently
in case of particularly heavy use of the hood. Filters can be
washed in a dishwasher.
• Pull out the sliding suction panel.
• Remove the filters one by one, after having disconnected the
relative fastening elements.
• Wash the filters, taking care not to bend them. Let them get dry
before refitting them. (The colour of the filter surface may
change throughout the time but this has no influence to the fil-
ter efficiency).
• When refitting the filters, make sure that the handle is visible
on the outside.
• Close the sliding suction panel.
Charcoal filter (Recycling version)
REPLACING CHARCOAL FILTERS
Warning: Turn the lights off and wait until the lamps cool down
before you change the odour filter.
• These filters are not washable and cannot be regenerated, and
must be replaced approximately every four months or more
frequently by particularly heavy use.
• Pull out the sliding suction panel.
• Remove the grease filters.
• Remove the saturated carbon filter by releasing the fixing
hooks
• Fit the new filter by hooking it into its seating.
• Replace the grease filters.
• Close the sliding suction panel.
Lighting
LIGHT REPLACEMENT
28W-40W light.
• Remove the metal grease filters.
• Unscrew the bulbs and replace them with new ones having the
same characteristics.
• Replace the metal grease filters.

DE 8
8
EMPFEHLUNGEN UND HINWEISE
Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungs-
merkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
MONTAGE
• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte oder unsachgemäße Montage zurückzuführen
sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle
können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und
Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vor-
schriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber
aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel,
Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene)
Geräte verwendet, mussfüreine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht
entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Der
Gebrauch ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar
beträgt.
• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden,
damit jedes Risiko vermieden wird.
• Wenn die Anweisungen für die Installation für die Gaskochgeräts einen größeren Abstand oben angegeben,
muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.
BEDIENUNG
• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchen-
gerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie denTopfbodennicht überragt.
• Frittiergeräte müssen während des Gebrauchsstets beaufsichtigt werden: überhitztesÖl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geisti-
gern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für
ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch desGeräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät
spielen.
• “ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt wer-
den.”.
WARTUNG
• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem
der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genau-
estens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als
normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektri-
schen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
2°

DE 9
9

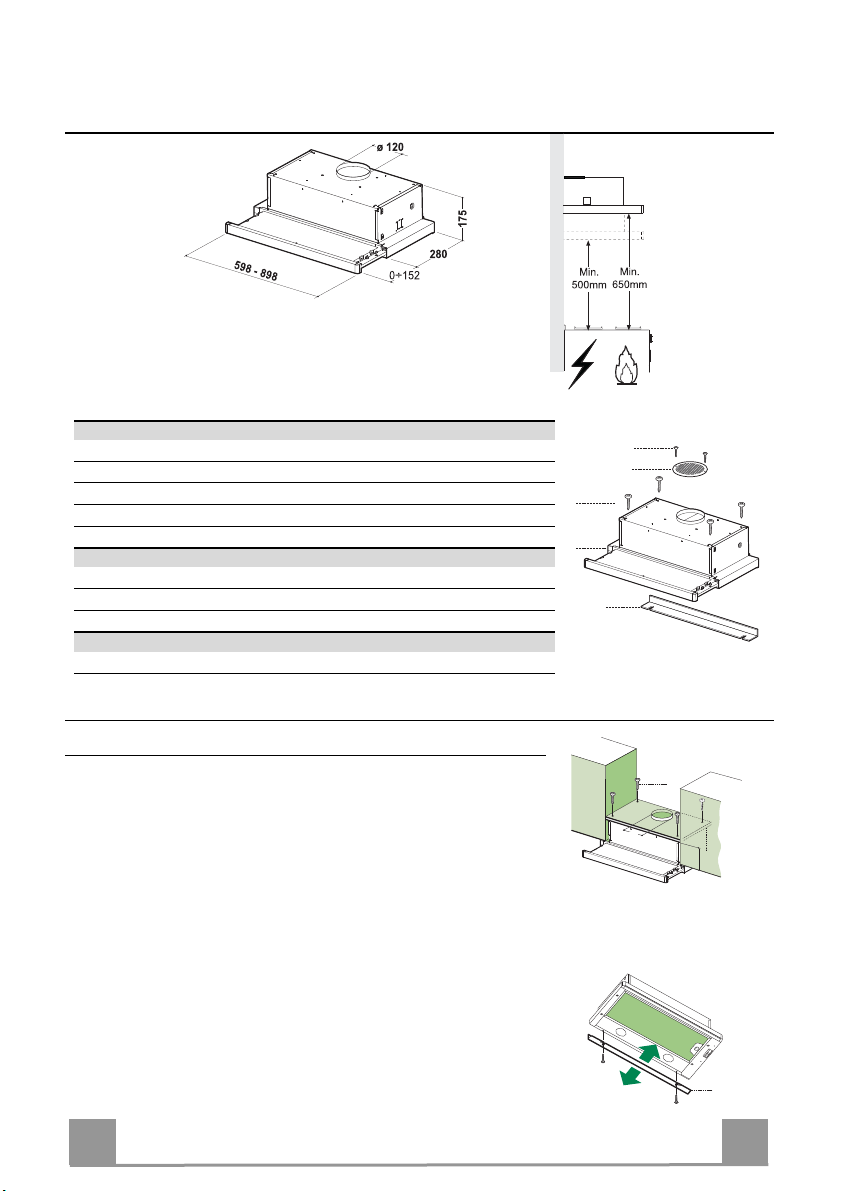

CHARAKTERISTIKEN
Komponenten
Pos. St. Produktkomponenten
11 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter
81 Luftleitgitter Luftaustritt
20 1 Abdeckprofil
Pos. St. Montagekomponenten
12a 4 Schrauben 4,2 x 44,4
12e 2 Schrauben 2,9 x 9,5
St. Dokumentation
1 Bedienungsanleitung
12e
8
1
12a
20
MONTAGE
Bohren der Trägerplatte und Montage der Dunstabzugshaube
MONTAGE MIT SCHRAUBEN
• Die Hauben-Trägerplatte muss 135 mm oberhalb der Ober-
schrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die
Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 125 mm in
die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
12a
135
125125
ABDECKPROFIL
• Der Bereich zwischen Haubenkante und Rückwand kann mit
Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen
Zweck vorgesehenen Schrauben geschlossen werden.
20

DE 1
10
Anschlüsse
ANSCHLUSS IN ABLUFTVERSION
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise
mittels Rohr oder Schlauch (ø120 mm) an die Außenrohrleitung
angeschlossen werden.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
ø 120
ANSCHLUSS IN UMLUFTVERSION
• In das eventuell über der Haube vorhandene Bord ein Loch ø
125 mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube
mittels Rohr oder Schlauch ø120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8mit Hilfe von 2 der mitgelieferten Schrau-
ben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fi-
xieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.
8
9
125
8
9
125
12e
ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm
zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endan-
schlages ein Klicken zu hören ist.
BEDIENUNG
Bedienfeld
L Beleucht. Schaltet die Beleuchtung ein und aus.
M Motor Schaltet den Gebläsemotor ein und aus.
V Geschw. bestimmt die Gebläsegechwindigkeit und
steuert folgende Geschwindigkeitsstufen:
1. geringste Gebläsestufe, diese Stufe ist für einen
ständigen und besonders leisen Luftaustausch bei
geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des
guten Verhältnisses zwischen Fördervolumen und
Geräuschentwicklung für die meisten Anwendungs-
situationen.
3. höchste Gebläsestufe, eignet sich für starke Koch-
dunstentwicklung, auch über längere zeithin.
L Beleucht. Schaltet die Beleuchtung ein und aus.
M Motor Schaltet den Gebläsemotor ein und aus.
V Geschw. bestimmt die Gebläsegechwindigkeit und
steuert folgende Geschwindigkeitsstufen:
1. geringste Gebläsestufe, diese Stufe ist für einen
ständigen und besonders leisen Luftaustausch bei
geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des
guten Verhältnisses zwischen Fördervolumen und
Geräuschentwicklung für die meisten Anwendungs-
situationen.
L
M - V
0
1
0
1
2
3
L
M-V

DE 1
11
WARTUNG
Fettfilter
REINIGUNG DER METALLFETTFILTER
• Die Filter können im Geschirrspüler gereinigt werden und
müssen nach spätestens zwei Monaten Betriebszeit oder, bei
besonders intensiver Nutzung, häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach
unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungspro-
gramm und höchster Temperatur, mindestens 65°C, reinigen
und vor dem Wiedereinsetzen trocknen lassen, dabei nicht kni-
cken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der
es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion
des Filters keinesfalls.)
• Die Filter wieder einsetzen, dabei darauf achten, dass die Ver-
riegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.
Aktivkohlefilter (Umluftbetrieb)
FILTERWECHSEL
Achtung: Die Beleuchtung ausschalten und warten, bis die Lam-
pe abgekühlt ist, bevor der Geruchsfilter ausgewechselt wird.
• Die Filter lassen sich nicht reinigen oder regenerieren und
müssen spätestens nach vier Monaten Betriebszeit oder, bei be-
sonders intensiver Nutzung, häufiger ersetzt werden.
• Den Wrasenleitschirm herausziehen.
• Die Fettfilter entnehmen
• Die entsprechenden Haken lösen und den gesättigten Aktiv-
kohlefilter entnehmen.
• Die Metallfettfilter wieder montieren.
• Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.
Beleuchtung
AUSWECHSELN DER LAMPEN
Lampen 28W-40W
• Die Metallfettfilter entfernen.
• Die Lampen ausschrauben und durch gleichwertige ersetzen.
• Die Metallfettfilter wieder montieren.

FR 1
12
CONSEILS ET SUGGESTIONS
La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'ac-
cessoires ne figurant pas dans votre appareil.
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non
conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains
modèles peuvent être installés à une hauteur inférieure: se reporter aux paragraphes «Encombrement » et
« Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la
hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique
domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le
parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chau-
dière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par
exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine
en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur.
Pour un emploi correct etsans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le service
après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-
dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies..
UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs dela cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est enservice.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des
marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.
• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques,
sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type
d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuis-
son. »
ENTRETIEN
• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant
l’interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet
ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel
électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la pré-
vention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des
déchets ménagers ou le magasin où vous avez acheté le produit.
2°

FR 1
13
CARACTERISTIQUES
Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur,
Filtres
81 Grille orientée Sortie de l ’Air
20 1 Profil fermeture
Réf. Q.té Composants pour l ’installation
12a 4 Vis 4,2 x 44,4
12e 2 Vis 2,9 x 9,5
Q.té Documentation
1 Manuel d’instructions
12e
8
1
12a
20
INSTALLATION
Perçage du Plan de support et Montage de la Hotte
MONTAGE AU MOYEN DE VIS
• Le Plan de support de la Hotte doit être monté plus en haut de
135 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gaba-
rit de perçage fourni avec l’appareil.
• Percer un trou de ø 125 mm. sur le Plan de support, en utilisant
le Gabarit de perçage fourni avec l’appareil.
• Fixer à l’aide des 4 Vis 12a (4,2 x 44,4) fournies avec
l’appareil.
12a
135
125125
PROFIL DE FERMETURE
• Il est possible de boucher l’espace entre le rebord de la Hotte et
la Paroi du fond, en appliquant le Profil 20 fourni avec
l’appareil, à l’aide des Vis déjà prévus à cet effet.
20

FR 1
14
Branchements
SORTIE AIR VERSION EVACUATION
En cas d’installation en version évacuation, brancher la hotte à la
tuyauterie de sortie via un tube rigide ou flexible de ø 120 mm, au
choix de l’installateur.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire
n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.
ø 120
SORTIE AIR VERSION RECYCLAGE
• Percer un trou de ø 125 mm. sur l’éventuelle Tablette qui se
trouve au-dessus de la Hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se
trouve au-dessus de la Hotte, au moyen d’un tuyau rigide ou
flexible de ø120 mm.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire
n’est pas fourni.
• Fixer la Grille orientée 8sur la sortie de l’air recyclé à l’aide de 2
Vis 12e (2,9 x 9,5) fournies avec l’appareil.
• S’assurer de la présence des filtres anti-odeur au charbon actif.
8
9
125
8
9
125
12e
BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d’ouvrir le chariot coulissant de façon énergique, jusqu’à
ce que l’on entende le déclic de fin de course.
UTILISATION
Tableau de commande
LLumières Allume et éteint l’éclairage.
MMoteur Allume et éteint le moteur aspiration.
VVitesses Détermine les vitesses d’exploitation ainsi
subdivisées:
1. Vitesse minimale, pour un rechange d’air perma-
nent particulièrement silencieux en cas de faibles va-
peurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions
d’utilisation, étant donné le rapport optimal entre dé-
bit d’air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions
maximum de vapeur de cuisson, même pendant des
temps prolongés.
LLumières Allume et éteint l’éclairage.
MMoteur Allume et éteint le moteur aspiration.
VVitesses Détermine les vitesses d’exploitation ainsi
subdivisées:
1. Vitesse minimale, pour un rechange d’air perma-
nent particulièrement silencieux en cas de faibles va-
peurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions
d’utilisation, étant donné le rapport optimal entre dé-
bit d’air traité et niveau sonore.
L
M-V
L
M - V
0
1
0
1
2
3

FR 1
15
ENTRETIEN
Filtres anti-graisse
NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPOR-
TEURS
• Les filtres peuvent être également lavés au lave-vaisselle; il
faut les laver tous les 2 mois d’emploi environ, ou bien plus
souvent, en cas d’emploi particulièrement intense.
• Sortir le tiroir aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spé-
cialement prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher
avant de les remonter(L’éventuel changement de couleur de la
surface du filtre, qui pourrait survenir au cours du temps, ne
porte absolument pas préjudice à l’efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée
soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.
Filtres anti-odeur (Version Recyclage)
REMPLACEMENT
Attention: Éteindre les lumières et attendre le refroidissement
des ampoules avant de procéder au remplacement du filtre anti-
odeur.
• Les filtres ne peuvent pas être lavés ni régénérés; il faut les
remplacer tous les 3-4 mois d’emploi environ ou bien plus
souvent, en cas d’emploi particulièrement intense.
• Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif saturé, en interve-
nant sur les crochets spécialement prévus.
• Mettre le nouveau Filtre en l’accrochant bien en place.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.
Eclairage
REMPLACEMENT LAMPES
Lampes de 28W-40W
• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les
mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

NL 2
24
ADVIEZEN EN SUGGESTIES
Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is
mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op
uw apparaat.
INSTALLATIE
• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit on-
juiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm
(sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen afmetin-
gen en installatie).
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het
plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw
huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter
van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbran-
ding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken
(bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek
voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de
aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. Een juist gebruik
zonder gevaren wordt verkregen wanneer de maximale onderdruk in het vertrek niet hoger
is dan 0,04 mbar.
• Om elk risico te voorkomen moet een beschadigde voedingskabel door de fabrikant of
door de technische servicedienst worden vervangen.
• Als de instructies voor installaties voor de gaskooktoestel een grotere afstand boven aan-
gegeven, moet rekening worden gehouden. Alle voorschriften betreffende de afvoer van
lucht moeten in acht worden genomen.
GEBRUIK
• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van
kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap
terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte
psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en
kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het ap-
paraat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het appa-
raat spelen.
• LET OP: de toegankelijke onderdelen kunnen erg warm worden als ze met kookap para-
ten worden gebruikt.”
ONDERHOUD
• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld
worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevolen
intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en
een neutraal reinigingsmiddel te gebruiken.
Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval
mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en
elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier
wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen
voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van
dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast
met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
2°

NL 2
25
EIGENSCHAPPEN
Onderdelen
Ref. Productonderdelen
1 1 Wasemkap compleet met:Bedieningen,
Licht, Ventilatorgroep, Filters
81 Richtingrooster luchtuitlaat
20 1 Sluitprofiel
Ref. Installatieonderdelen
12a 4 Schroeven 4,2 x 44,4
12e 2 Schroeven 2,9 x 9,5
Documentatie
1 Gebruiksaanwijzing
12e
8
1
12a
20
INSTALLATIE
Boren van gaten in draagvlak en montage kap
MONTAGE MET SCHROEVEN
• Het draagvlak van de kap moet 135 mm hoger zijn dan het ondervlak
van de hangkastjes.
• Boor een gat van ø 4,5 mm in de drager met behulp van de bijgeleverde
boormal.
• Boor een gat van ø 125 mm in het draagvlak met behulp van de bijgele-
verde boormal.
• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4).
12a
135
125125
SLUITPROFIEL
• De ruimte tussen de rand van de kap en de achterwand kan worden afge-
sloten met behulp van het bijgeleverde profiel 20 met de voor dit doel
reeds aanwezige schroeven.
20

NL 2
26
L
M - V
0
1
0
1
2
3
L
M-V
Aansluitingen
LUCHTUITLAAT AFZUIGVERSIE
Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding
verbinden door middel van een starre of buigzame leiding van ø 120 mm,
naar keuze van de installateur.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde mate-
riaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.
ø 120
LUCHTUITLAAT FILTERVERSIE
• Boor een gat van ø 125 mm in de eventuele plank boven de kap.
• Verbind de flens met de uitlaatopening op de plank boven de kap met
behulp van een starre of flexibele leiding van ø120 mm.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde
materiaal wordt niet bij de wasemkap geleverd.
• Bevestig het richtingsrooster 8op de uitlaat van de gerecirculeerde
lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 9,5).
• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is.
8
9
125
8
9
125
12e
ELEKTRISCHE AANSLUITINGETTRICA
• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten
van tenminste 3 mm.
• Nadat u de kap geïnstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met kracht naar buiten trekken tot het
niet verder kan en u een klik hoort.
GEBRUIK
Bedieningspaneel
LLichten Hiermee schakelt u de erlichting aan en uit.
MMotor Hiermee schakelt u de afzuigmotor aan en
uit.
VSnelheid Instelling van de werkingssnelheid:
1. Minimumsnelheid, geschikt voor een continue en
zeer stille luchtverversing, als er weinig kookdam-
pen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste
gebruiksomstandigheden, gezien de uitstekende
verhouding tussen de hoeveelheid behandelde lucht
en het geluidsniveau.
3. Maximumsnelheid, geschikt om de grootste
kookdampen tegen te gaan, ook voor langere tijd.
LLichten Hiermee schakelt u de erlichting aan en uit.
MMotor Hiermee schakelt u de afzuigmotor aan en
uit.
VSnelheid Instelling van de werkingssnelheid:
1. Minimumsnelheid, geschikt voor een continue en
zeer stille luchtverversing, als er weinig kookdam-
pen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste
gebruiksomstandigheden, gezien de uitstekende
verhouding tussen de hoeveelheid behandelde lucht
en het geluidsniveau.

NL 2
27
ONDERHOUD
Vetfilters
REINIGING VAN DE METALEN ZELFDRAGENDE VETFILTERS
• Deze filters moeten minstens om de 2 maanden of, bij een bij-
zonder intensief gebruik vaker, gereinigd worden. Ze kunnen
ook in de vaatwasmachine afgewassen worden.
• Trek de rolletjes met de zuiggroep naar voren.
• Verwijder de filters één voor één door aan de hiervoor bestemde
hendeltjes te trekken.
• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze
weer terug te plaatsen. (Een eventuele kleursverandering van het
oppervlak van de filters, die na verloop van tijd kan optreden,
heeft absoluut geen invloed op de goede werking ervan.)
• Plaats de vetfilters terug, maar let erop dat de handgreep goed
zichtbaar blijft.
• Sluit opnieuw de zuiggroep.
Geurfilter (Filterversie)
VERVANGING
Let op: schakel de lichten uit en wacht tot de lampen zijn afge-
koeld, voordat u het geurfilter vervangt.
• Deze filter kan niet gewassen of geregenereerd worden en moet
ongeveer om de 4 maanden vervangen worden. Indien U de wa-
semkap zeer intensief gebruikt, moet U de filter zelfs vaker ver-
vangen.
• Trek de rolletjes met de zuiggroep naar voren.
• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door aan
de hiervoor bestemde hendeltjes te trekken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats opnieuw de vetfilters.
• Sluit opnieuw de zuiggroep.
Verlichting
VERVANGING VAN DE LAMPEN
Gloeilampen van 28W-40W
• Verwijder de metalen vetfilters.
• Schroef de lampen los en vervang ze door nieuwe lampen met
dezelfde eigenschappen.
• Plaats de metalen vetfilters terug.
