belavi 23683-22 User manual

User Manual
________________
Manual
del usuario
English.... Page 3
Español.... Página 21
PREMIUM PATIO GAZEBO
GLORIETA PREMIUM DE PATIO
*Furniture not included.
For Reference Only

3
Getting Started .................................. 3
Warnings & Cautions .......................... 4
Pack Contents .................................... 5
Parts List ............................................ 6
Hardware List ..................................... 7
Assembly Instructions ........................ 8
Warranty ............................................ 17
Contents •Índice
Para comenzar .................................. 21
Advertencias y precauciones ............. 22
Contenido de la caja .......................... 23
Lista de piezas .................................... 24
Lista de herraje .................................. 25
Instrucciones de ensamblaje .............. 26
Garantía ............................................ 35
Getting Started
Ensure all parts packaged in carton match the parts list.
Remove all protective materials and place parts on a
non-abrasive surface to avoid scratching. If any parts are
missing or damaged, DO NOT attempt to assemble. Please
contact our customer service center (Monday-Friday
9:00am – 5:00pm EST) at 1-800-599-8898.
Caution
Read all the instructions before assembly. Failure to
comply with instructions may result in faulty assembly and
potential injury! Assemble product on a soft, non-abrasive
surface such as a grass lawn or cardboard to avoid surface
scratches or damage to parts. Seek assistance to assemble
bulky or heavy items. After final alignment, make sure all
bolts and nuts are securely tightened.
We do not recommend securing this structure to a patio
deck or concrete surface, nor can we advise on how to
do so.
Cleaning & Maintenance
Wash canopy with a mild solution of soap and water, rinse
thoroughly. Dry completely.
Getting Started
For Reference Only

4 5
Pack Contents / Parts
Pack contents / parts
ACorner Panels
BHalf-Arch
CHalf-Arch
DTwo-Tier Rib
EUpper Rib
FRib Extension
GLower Rib
HCorner Connector
IConnector
JShelf
KCorner Panel Lock
LSmall Canopy
MMain Canopy
NInsulated Panel
OExtender
PHook
1Knob Head Screw
Stake
Panel Ring
Panel Loop
Warnings & Cautions
1. When storing, do not re-pack your gazebo until completely dry.
2. This gazebo must be assembled by two or more adults.
3. The gazebo canopy must not be left attached in windy or extreme
conditions.
4. Loading limit of the hook is 10 lbs.
5. Steel components for garden accessories and furniture are treated
with rust-inhibiting paint. However, due to the nature of steel,
surface oxidation (rusting) will occur if this protective coating is
scratched. This is a natural process. To minimize this condition, it is
recommended that care be taken when assembling and handling
the product in order to prevent the paint from being scratched. If
scratching or damage occurs, it is recommended that the area be
touched-up immediately with rust-inhibiting paint. Surface rust can
be removed easily using a very light application of common cooking
oil. If surface oxidation (rusting) occurs and no measures are taken
to correct it, the oxidation may start dripping onto the deck or patio,
which may cause damaging stains that can be difficult to remove.
WARNING
KEEP ALL FLAME AND HEAT SOURCES AWAY FROM THIS TENT FABRIC.
This tent is made with fabric that meets CPAI-84 specifications
for flame resistance. It is not fire proof. The fabric will burn if left
in continuous contact with any flame source. The application of
any foreign substance to the tent fabric may render the flame-
resistant properties ineffective.
For Reference Only

6 7
Parts List
Descripon Qty Descripon Qty
ACorner Panels 4 K Corner Panel Lock 4
BHalf-Arch 4L Small Canopy 1
CHalf-Arch 4 M Main Canopy 1
DTwo-Tier Rib 4 N Insulated Panel 1
EUpper Rib 4 O Extender 4
FRib Extension 4P Hook 1
GLower Rib 4 1 Knob Head Screw 24
HCorner Connector 4 2 Stake 8
IConnector 1 3 Panel Ring 26
JShelf 4 4 Panel Loop 4
Hardware List
A
B
H
G
F
E
D
C
B
A
13
I
K
4
2
L
N
J
M
O
P
A
1 2 3 4
J
M
L
N
I
P
BCH
K
D
F
G
E
O
For Reference Only

8 9
Assembly Instructions
STEP 1:
Set Corner Panels (A) upright as illustrated above. Insert Corner Panel
Lock (K) into the eyelets found at the top-corners of these panels, see
Fig. 1. Insert the Corner Connector (H) into eyelet of Corner Panel Lock
(K) where is is facing to the right to start (aligned with the notch), then
turn the Corner Connector (H) to the left so that it locks with the Corner
Panel Lock (K), see Fig. 2.1. When secured in place, the catch found on
the Corner Connector (H) will be underneath the base of the Corner
Panel Lock (K), see Fig. 2.2. Place Shelf (J) against the horizontal bars
near the center of the Corner Panels (A).
Assembly Instructions
STEP 2:
Bring Half-Arches (B&C) together as illustrated above, see Fig. 3. Use
one Knob Head Screw (1) to hold these parts together, see Fig. 4.
K
A
H
H
K
J
A
x4
View from underneath
Corner Connector (H)
and Corner Panel Lock (K)
Notch
Catch
B
C
C
B
BC
1
1
x4
Fig. 3 Fig. 4
Fig. 1
Fig. 2.1
1
(4) Knob Head Screw
Fig. 2.2
For Reference Only

10 11
Assembly Instructions

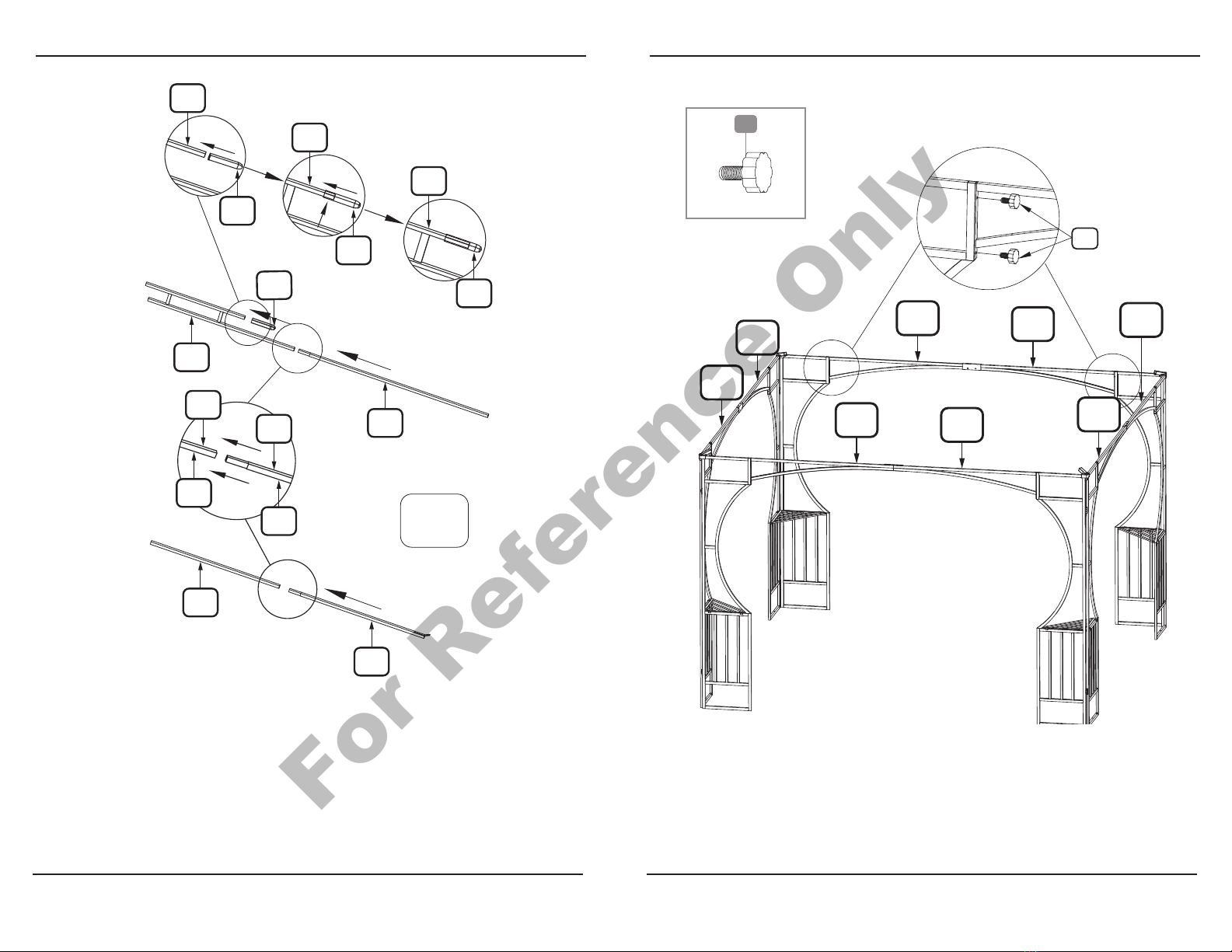

STEP 3:
Insert Extender (O) onto the end of the top tier of a Two-Tier Rib (D).
Use the push-pin found on the top tier of the Two-Tier Rib (D) to secure
these parts together. See that the Extender (O) is inserted all the way
using the third eyelet on this part, see Fig. 5.
Insert Rib Extension (F) to the lower rib of the Two-Tier Rib (D), see Fig.
6. Insert Lower Rib (G) into the end of Upper Rib (E), see Fig. 6.
Assembly Instructions
D
D
D
O
O
O
F
O
D
G
E
F
D
E
Gx4
STEP 4:
Connect ends of assembled Half-Arches (B&C) to the tops of Corner
Panels (A) using two Knob Head Screws (1) to secure these parts
together, see Fig. 7. Please note the placement of the Half-Arches (B&C)
so that the Knob Head Screws (1) that hold these parts together will
face inward when finished.
1
B
C
C
BB
C
C
B
Fig. 7
Fig. 5
Fig. 6
1
(16) Knob Head Screw
For Reference Only

12 13
Assembly Instructions Assembly Instructions
STEP 5:
Insert opposite ends of Two-Tier Ribs (D) into larger openings of
Connector (I), see Fig. 8.
Insert opposite ends of Rib Extensions (F) into openings found on
Corner Connectors (H), see Fig. 9.
F
FF
F
F
DD
D D
I
DD
D
D
I
STEP 6:
Insert opposite ends of Upper Ribs (E) into smaller openings of
Connector (I), see Fig. 10.
Screw on Hook (P) to the bottom of Connector (I), see Fig. 11.
Insert Knob Head Screws (1) through eyelet at the end of Lower Rib
(G), through eyelet found on the end of Half-Arch (B), and into bolt-
threading insert at the end of Half-Arch (C), see Fig. 12.
1
P
E
E
E
E
E
G
Fig. 10 Fig. 11
Fig. 12
Fig. 9
Fig. 8
1
(4) Knob Head Screw
For Reference Only

14 15
STEP 7:
Place Small Canopy (L) over the top ribs of Two-Tier Ribs (D), and
Extenders (O). Place the pockets found under the corners of the Small
Canopy (L) over the Extenders (O), and extend the Extender (O) out to
the first eyelet to make the canopy taut, see Fig. 13.
Open Main Canopy (M), and spread the fabric over ribs. Pull the
corners of Main Canopy (M) over each corner of the frame. Please note
that getting the fourth, and final corner of the canopy over the
frame may be difficult since the canopy is intended to taut when
assembly is completed.
Insert two Stakes (2) through eyelets found at the bottoms of each
Corner Panels (A), see Fig. 14. Use a hammer (not included) to gently
tap Stakes (2) in place, securing the frame to the ground.
2
L
O
O
L
L
M
STEP 8:
Please note that the Insulated Panels (N) will be installed outside of the
gazebo frame before getting started.
Insert Panel Loops (4) through grommets closes to zippers of Insulated
Panels (N), followed by three Panel Rings (3). The loops of the Panel
Loops (4) should be outside the gazebo frame, see Fig. 15. Continue
using Panel Rings (3) through remaining grommets found along the top
of Insulated Panels (N). Hang the Insulated Panels (N) from the top
bar of Half-Arches (B&C) using Panel Rings (3), and Panel Loops (4),
see Fig. 16.
3
N
3
3
4
N
Assembly Instructions Assembly Instructions
Fig. 13
Fig. 14
Fig. 16
Fig. 15
For Reference Only

16
Note: In case of adverse weather condions or strong wind, please
remove the Main Canopy (M) from the gazebo.
The gazebo is designed to provide shade only. Do not use this gazebo
in strong wind and rain. Wind and rain can damage the gazebo and
could result in injury to you and others. The canopy is made of water
resistant polyester material. It is advised to prevent water from being
allowed to pool on the canopy fabric which may damage the canopy
overme and the gazebo frame. Do not use or set up in rainy, windy, or
stormy condions.
This product is designed for leisure use only and is not a shelter against
adverse weather condions.
Assembly Instructions
TDC USA, Inc.
5 Industrial Road, STE 1
Fairfield, NJ 07004-3017
United States of America
707559
[email protected]
1800 599 8898
E-Mail:
Address:
Name:
Your details:
Descripon of problem:
SERVICE CENTER
PRODUCT CODE
AFTER SALES SUPPORT
WARRANTY CARD
US
PREMIUM
PATIO GAZEBO
what a w o n d e r ful w o r l d
23683-22
MODEL NUMBER
Phone lines available Monday to Friday
9am - 5pm EST.
Please contact our AFTER SALES SUPPORT by phone or e-mail when
needing assistance with your purchase.
Please retain your sales receipt which validates the 1-year Limited Warranty.
Only submit the Warranty Card when needing assistance with a faulty part.
For Reference Only

.
Dear Customer:
The ALDI warranty is a full warranty oering you the following benets:
Warranty period:
Costs:
Hotline:
Operang hours:
1 year* from date of purchase
6 months for movable parts and consumables under
normal and proper condions of use.
Free repair/exchange or refund.
No shipping or handling costs
1-800-599-8898
Monday - Friday, 9:00 AM - 5:00 PM EST
Please contact our service hotline by phone, email, or fax when needing assistance
with assembly or with faulty parts. This allows us to provide support in the event of
possible operator errors.
ALDI INC. FULL WARRANTY CONDITIONS
In order to make a claim under the warranty, please send us:
A copy of your sales receipt, your completed warranty card with contact
informaon provided, and an explanaon as to how we can help and what
concerns you have with any parts.
The warranty does not cover damage caused by:
• Accident or unancipated events to frame [metal parts] (e.g. wind, snow,
lighng, re).
• Deterioraon, fading, sagging, or unancipated events to canopies and
neng panels (e.g. wind, sun, rain, pets/animals).
• Improper use or transport.
• Failure to follow safety and maintenance instrucons.
• Other improper treatment or modicaon.
Aer the expiraon of the warranty period, you may have your product repaired at
your own expense. You will be noed of the repair costs in advance.
This warranty gives you specic legal rights, which may vary from state to state,
that are not intended to exceed statutory minimum requirements beyond what is
included above.
This warranty does not limit the statutory obligaon of the seller arising from any
implied warranes. The period of warranty can only be extended in accordance
with applicable law.
For Reference Only

21
Para comenzar
Compare todas las piezas incluidas en la caja con la lista de
piezas. Quite todos los materiales de protección y ponga
las piezas sobre una superficie no abrasiva para evitar que
se rayen. Si falta alguna pieza, NO intente ensamblar la
unidad. Llame a nuestro centro de atención al cliente (de
lunes a viernes de 9:00 a.m. a 5:00 p.m. EST) al
1-800-599-8898.
Precauciones
Lea todas las instrucciones antes de ensamblar la unidad.
¡No hacerlo puede resultar en un ensamblaje incorrecto,
lo que puede ocasionar lesiones! Ensamble la unidad
sobre una superficie blanda y no abrasiva, tal como
una alfombra o cartón, para evitar dañarla. Pida ayuda
para ensamblar las partes pesadas y voluminosas. Tras
la alineación final, asegúrese de que todos los pernos y
tuercas estén firmemente apretados y estén cubiertos con
los embellecedores.
No recomendamos fijar esta estructura a una
plataforma de patio o superficie de concreto, ni
aconsejamos cómo hacerlo.
Limpieza y mantenimiento
Lave el toldo con una solución de agua y jabón suave;
enjuáguelo bien. Seque completamente.
.
Para comenzar
For Reference Only

22 23
Advertencias y precauciones
1. No guarde la glorieta sino hasta que se haya secado completamente.
2. Esta glorieta debe ser ensamblada por dos o más adultos.
3. El toldo no debe permanecer instalado en condiciones extremas o de
viento.
4. El peso máximo que soporta el gancho es 10 libras (4.5 kg).
5. Los componentes de acero para accesorios y muebles de jardín están
tratados con pintura antióxido que los protegen contra el óxido.
No obstante, debido a la naturaleza del acero, puede producirse
oxidación superficial si el recubrimiento antióxido se raya; esto es
un proceso natural. Para minimizar las probabilidades de que esto
ocurra, se recomienda tener cuidado al ensamblar y manejar el
producto, a fin de evitar que la pintura se raye. Si se producen daños
o rayas, se recomienda pintar el área inmediatamente con pintura
antióxido. El óxido superficial puede eliminarse fácilmente con una
aplicación muy ligera de aceite normal de cocina. Si se produce
oxidación superficial y no se toma ninguna medida para resolver el
problema, el óxido puede comenzar a gotear sobre la terraza o patio,
y provocar manchas difíciles de eliminar.
ADVERTENCIA
MANTENER LAS LLAMAS Y FUENTES DE CALOR ALEJADAS DEL TEJIDO
DE ESTE TOLDO. Este toldo está fabricado con un tejido que cumple
con la norma CPAI-84 de resistencia a las llamas. No es ignífugo.
El tejido arderá si entra en contacto continuo con una llama.
Aplicar cualquier sustancia extraña al tejido del toldo puede
anular la resistencia a las llamas.
Contenido de la caja / Piezas
APaneles esquineros
BMedio arco
CMedio arco
DVarilla de dos niveles
EVarilla superior
FExtensión de varilla
GVarilla inferior
HConector de esquina
IConector
JParrilla
KBloqueo del panel esquinero
LToldo pequeño
MToldo principal
NPanel aislante
OExtensor
PGancho
1Tornillo de cabeza de perilla
2Estaca
3Anillo del panel
4Enganche del panel
Contenido de la caja / Piezas
For Reference Only

24 25
Lista de piezas Lista de herraje
Descripción Cant. Descripción Cant.
APaneles esquineros 4 K Bloqueo del panel esquinero 4
BMedio arco 4L Toldo pequeño 1
CMedio arco 4 M Toldo principal 1
DVarilla de dos niveles 4 N Panel aislante 1
EVarilla superior 4 O Extensor 4
FExtensión de varilla 4P Gancho 1
GVarilla inferior 4 1 Tornillo de cabeza de perilla 24
HConector de esquina 4 2 Estaca 8
IConector 1 3 Anillo del panel 26
JParrilla 4 4 Enganche del panel 4
A
B
H
G
F
E
D
C
B
A
13
I
K
4
2
L
N
J
M
O
P
A
1 2 3 4
J
M
L
N
I
P
BCH
K
D
F
G
E
O
For Reference Only

26 27
Instrucciones de ensamblaje Instrucciones de ensamblaje
PASO 1:
Colocar los paneles esquineros (A) en forma vertical como se muestra
arriba. Insertar el bloqueo del panel esquinero (K) en los ojales de
la parte superior de los paneles esquineros, ver la fig. 1. Insertar el
conector de esquina (H) en el ojal del bloqueo del panel esquinero (K),
ver la fig. 2.
PASO 2:
Unir los dos medios arcos (B y C) como se muestra arriba, ver la fig.
3. Usar un tornillo de cabeza de perilla (1) para sujetar ambas piezas
juntas, ver la fig. 4.
K
A
H
H
K
J
A
x4
View from underneath
Corner Connector (H)
and Corner Panel Lock (K)
Notch
Catch
B
C
C
B
BC
1
1
x4
Fig. 3 Fig. 4
Fig. 1
Fig. 2
1
(4) Tornillo de cabeza
de perilla
For Reference Only

28 29
Instrucciones de ensamblaje Instrucciones de ensamblaje
PASO 3:
Insertar el extensor (O) en el extremo de la parte superior de una
varilla de dos niveles (D). Usar el pasador ubicado en la parte superior
de la varilla de dos niveles (D) para asegurar la unión de estas piezas.
Asegurar que el extensor (O) quede insertado por completo a través
del tercer ojal en esta pieza, ver la fig. 5.
Insertar la extensión de varilla (F) a la parte inferior de la varilla de dos
niveles (D), ver la fig. 6. Insertar la varilla inferior (G) en el extremo de la
varilla superior (E), ver la fig. 6.
D
D
D
O
O
O
F
O
D
G
E
F
D
E
Gx4
PASO 4:
Conecte los extremos del conjunto de los medios arcos (B y C) a la parte
superior de los paneles esquineros (A) con dos tornillos de cabeza de
perilla (1) para asegurar la unión de estas piezas, ver la fig. 7. Tenga
en cuenta la colocación de los medios arcos (B y C) de forma que los
tornillos de cabeza de perilla (1) que sujeten estas piezas juntas estén
orientados hacia adentro cuando se complete el montaje.
1
B
C
C
BB
C
C
B
Fig. 7
Fig. 5
Fig. 6
1
(16) Tornillo de cabeza
de perilla
For Reference Only

30 31
1
P
E
E
E
E
E
G
Fig. 10 Fig. 11
Fig. 12
Instrucciones de ensamblaje Instrucciones de ensamblaje
PASO 5:
Insertar los extremos opuestos de las varillas de dos niveles (D) en las
aberturas más grandes del conector (I), ver la Fig.8.
Insertar los extremos opuestos de la extensión de varilla (F) en las
aberturas que se encuentran en los conectores de esquina (H), ver la
Fig.9.
F
FF
F
F
DD
D D
I
DD
D
D
I
PASO 6:
Insertar los extremos opuestos de las varillas superiores (E) en las
aberturas más pequeñas del conector (I), ver la Fig.10.
Enroscar el gancho (P) en la parte inferior del conector (I), ver la Fig. 11.
Insertar los tornillos de cabeza de perilla (1) en el ojal del extremo de la
varilla inferior (G), a través del ojal ubicado en el extremo de la mitad
del arco (B) y en el orificio roscado para el perno en el extremo del
medio arco (C), ver la Fig. 12.
Fig. 9
Fig. 8
1
(4) Tornillo de cabeza
de perilla
For Reference Only

32 33
Instrucciones de ensamblaje Instrucciones de ensamblaje
PASO 7:
Colocar el toldo pequeño (L) sobre la parte superior de las varillas de
dos niveles (D), y los extensores (O). Colocar los bolsillos que se encuentran
debajo de las esquinas del toldo pequeño (L) sobre los extensores (O) y
alargar el extensor (O) hasta el primer ojal para tensar el toldo, ver la Fig. 13.
Abrir el toldo principal (M) y desplegar la tela sobre las varillas. Halar las
esquinas del toldo principal (M) sobre cada esquina del armazón. Tenga
en cuenta que será difícil colocar la cuarta y última esquina del
toldo sobre el armazón, ya que el toldo debe estar tenso cuando se
completa el montaje.
Insertar dos estacas (2) a través de los ojales que se encuentran en la
parte inferior de los paneles esquineros (A), ver la Fig.12. Use un martillo
(no incluido) para golpear suavemente las estacas (2) en su lugar para
asegurar el armazón al suelo.
2
L
O
O
L
L
M
PASO 8:
Tenga en cuenta que los paneles aislantes (N) se instalarán fuera del
armazón de la glorieta antes de comenzar.
Insertar los enganches del panel (4) a través de los ojales que cierran
las cremalleras de los paneles aislantes (N), seguidos por los tres anillos
del panel (3). Los enganches del panel (4) deben quedar afuera
del armazón de la glorieta, ver la Fig. 15. Continuar colocando los
anillos del panel (3) a través de los ojales restantes que se encuentran
en la parte superior de los paneles aislantes (N). Cuelgue los paneles
aislantes (N) de la barra superior de los medios arcos (B y C) usando
los anillos del panel (3) y los enganches del panel (4), ver la Fig. 16.
3
N
3
3
4
N
Fig. 13
Fig. 14
Fig. 15
Fig. 16
For Reference Only

34
Aviso: En caso de malas condiciones meteorológicas o viento fuerte,
quite el toldo principal (M) de la glorieta.
La glorieta está diseñada para dar sombra solamente. No use esta
glorieta con vientos fuertes y lluvia.
El viento y la lluvia pueden dañar la glorieta y podría provocarle lesiones
a usted y a otras personas. El toldo no es impermeable y no se ha
diseñado para ulizarse en la lluvia. El agua se asentará fácilmente sobre
la tela del toldo y dañará seriamente a la glorieta. No usar o ensamblar
en condiciones lluviosas, de mucho viento o tormentosas.
Este producto está diseñado para el esparcimiento y no es un refugio
contra las condiciones meteorológicas adversas.
Instrucciones de ensamblaje
TDC USA, Inc.
5 Industrial Road, STE 1
Fairfield, NJ 07004-3017
United States of America
707559
[email protected]
1800 599 8898
SERVICIO POSVENTA
US
what a w o n d e r ful w o r l d
23683-22
MODELO
Las líneas telefónicas están disponibles
de lunes a viernes, de 9 a.m. a 5 p.m. EST
Correo electrónico:
Dirección:
Nombre:
Sus datos:
Descripción del problema:
CENTRO DE SERVICIO
CÓDIGO DEL PRODUCTO
SERVICIO POSVENTA
Póngase en contacto con nuestro SERVICIO POSVENTA por teléfono o correo electrónico
si necesita ayuda con su compra.
Guarde su recibo de compra que valida la garana limitada de 1 año.
Envíe la tarjeta de garana solo cuando necesite ayuda con una pieza defectuosa.
TARJETA DE GARANTÍA
US
GLORIETA PREMIUM
DE PATIO
For Reference Only

Esmado cliente:
La Garana de ALDI es una garana completa que le ofrece los siguientes
benecios:
Período de garana:
Costos:
Línea directa:
Horario de atención:
1 año* a parr de la fecha de compra.
6 meses para las piezas de recambio y consumibles
en condiciones normales y adecuadas de uso
Reparación/sustución gras o reembolso.
No hay costos de transporte.
1-800-599-8898
Lunes a viernes, 9:00 a.m. - 5:00 p.m., EST
Póngase en contacto con nuestra línea directa de atención por teléfono, correo elec-
trónico o fax cuando necesite ayuda con el montaje o con piezas defectuosas. Esto
nos permite proporcionar ayuda en caso de posibles errores del operador.
CONDICIONES DE LA GARANTÍA COMPLETA DE ALDI INC.
Para hacer un reclamo bajo la garana, por favor envíenos:
Una copia de su recibo de compra, su tarjeta de garana completada con la
información de contacto proporcionada y una explicación de cómo podemos
ayudarle y qué inquietudes ene con las piezas.
La garana no cubre los daños ocasionados por:
• Eventos accidentales o imprevistos para el marco (partes metálicas (por
ejemplo, viento, nieve, rayos, fuego).
• Deterioro, decoloración, hundimiento, o eventos imprevistos para los toldos
y paneles de malla (por ejemplo, viento, sol, lluvia, mascotas/animales).
• Uso o transporte inadecuados.
• Incumplimiento de las instrucciones de seguridad y mantenimiento.
• Otro tratamiento o modicación inadecuados.
Después del vencimiento del período de garana, ene la posibilidad de mandar a
reparar su producto si usted corre con los gastos. Se le nocará por adelantado el
costo de reparación.
Esta garana le otorga derechos legales especícos y es posible que también tenga
otros derechos que pueden variar de un estado a otro, pero no ene como n
exceder los requisitos legales mínimos que aquí se incluyen.
Esta garana no limita la obligación legal del vendedor derivada de cualquier
garana implícita. El período de garana solo se puede extender hasta donde lo
permita la ley.
.
For Reference Only

. .
For Reference Only
