Bell cocoon 500 User manual

cocoon™500
DELUXE CHILD CARRIER

English 1
FRAnÇAis 8
EsPAÑOl 15
WARning
WARNING: Failure to comply with each of the following instructions can lead to
serious injury or death to the child and/or cyclist.
1. Install child seats only to bicycles
in good working order which are of a
type appropriate for the additional load.
They should properly t the rider, and be
properly adjusted to the rider. Check the
information supplied with the bicycle, or
obtain information from the manufacturer
or supplier of the bicycle.
2. Tighten fasteners securely, and check
them frequently.
3. Do not carry a child who is too young
to sit comfortably and independently in the
carrier. A pediatrician should be consulted
before any child younger than one year
is carried. The bike that the child seat is
attached to should be ridden only by an
adult of at least 100 pounds in weight who
is in good health.
4. Ensure that the child does not weigh
more than 40 pounds. Check the child’s
weight as the child grows to avoid carrying
a child over 40 pounds.
5. Additional luggage or accessories
should not be attached to the carrier, as
they may lessen stability.
6. Make no modications to the carrier.
7. Do not allow the child’s body, clothing,
shoes laces, or toys to come in contact
with moving parts of the bicycle.
8. Always attach the retention system
snugly around the child. Read and un-
derstand Step 9 concerning the retention
system.
9. When no child is being carried, fasten
the retention system buckles so the straps
do not hang loosely.
10. The child and the cyclist should
always use approved bicycle helmets.
11. Never ride in inclement or hazardous
conditions, and avoid busy streets.
12. The load of a child carrier may lessen

CAutiOns COntinuEd
the stability and alter the riding character-
istics of the bicycle, particularly regarding
steering and braking.
13. Never leave the child unattended in
the carrier.
14. Make sure the bicycle is stable and
under control by using the assistance of a
second adult when loading and unloading
the child.
15. Never leave the child in the carrier with
the bicycle supported only by the kick-
stand.
16. A rear reector that complies with
CPSC regulations must be visible whether
the carrier is on the bicycle or not.
17. Before each ride, ensure the mounted
carrier does not interfere with braking,
pedaling, or steering of the bicycle.
18. Never ride the bicycle at night without
adequate lighting.
19. Always remove the carrier from the bi-
cycle when the bicycle is being transported
on a motor vehicle. This is necessary as the
force of the high wind on the carrier may
degrade or damage the carrier to the point
that it will not perform reliably.
20. Presence of a child carrier on a bicycle
may require alteration of the method used
by the rider to mount or dismount the
bicycle. Care must be taken whenever the
rider gets on or off the bicycle.
21. The rider should ride at reduced
speeds and with extra care when using a
child carrier.
22. Do not use this or any other child seat
on a bicycle which has rear suspension or
a suspension seat post, as the seat may
come off and injure the child.
imPORtAnt sAFEty inFORmAtiOn
WARNING: Failure to follow each of the following instructions can result in injury
to your child.
1. Read all the instructions before assem-
bling or using the Cocoon Child Carrier.
2. See that the Quick-Release buckles are
fastened and the straps are adjusted, for
a snug but comfortable t. Test shoulder
slack by pulling the straps away from
child’s chest. They should move approxi-
mately no more than one inch from the
child.
3. In the event that the child carrier is
involved in an accident, check to be sure
that it functions properly before it is used
again. Check for structural damage and
replace the seat if it is damaged.

• Top Seat • Bottom Seat • Mounting tube • Grab bar • Seat pad • Seat harness
• Lap belt • Hardware
1 2
PARts list
tOOls nEEdEd
instAllAtiOn
• Phillips head screwdriver • Adjustable wrench

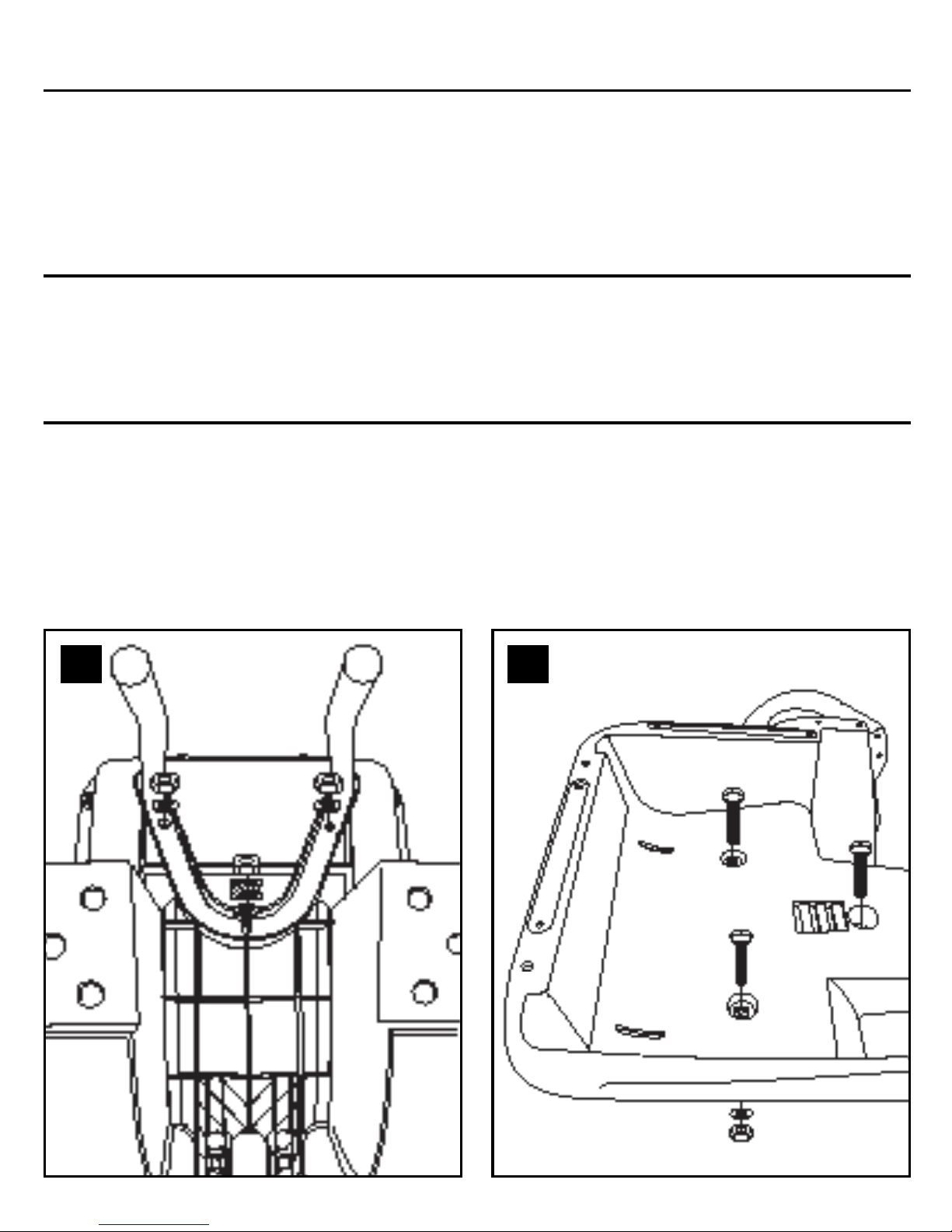

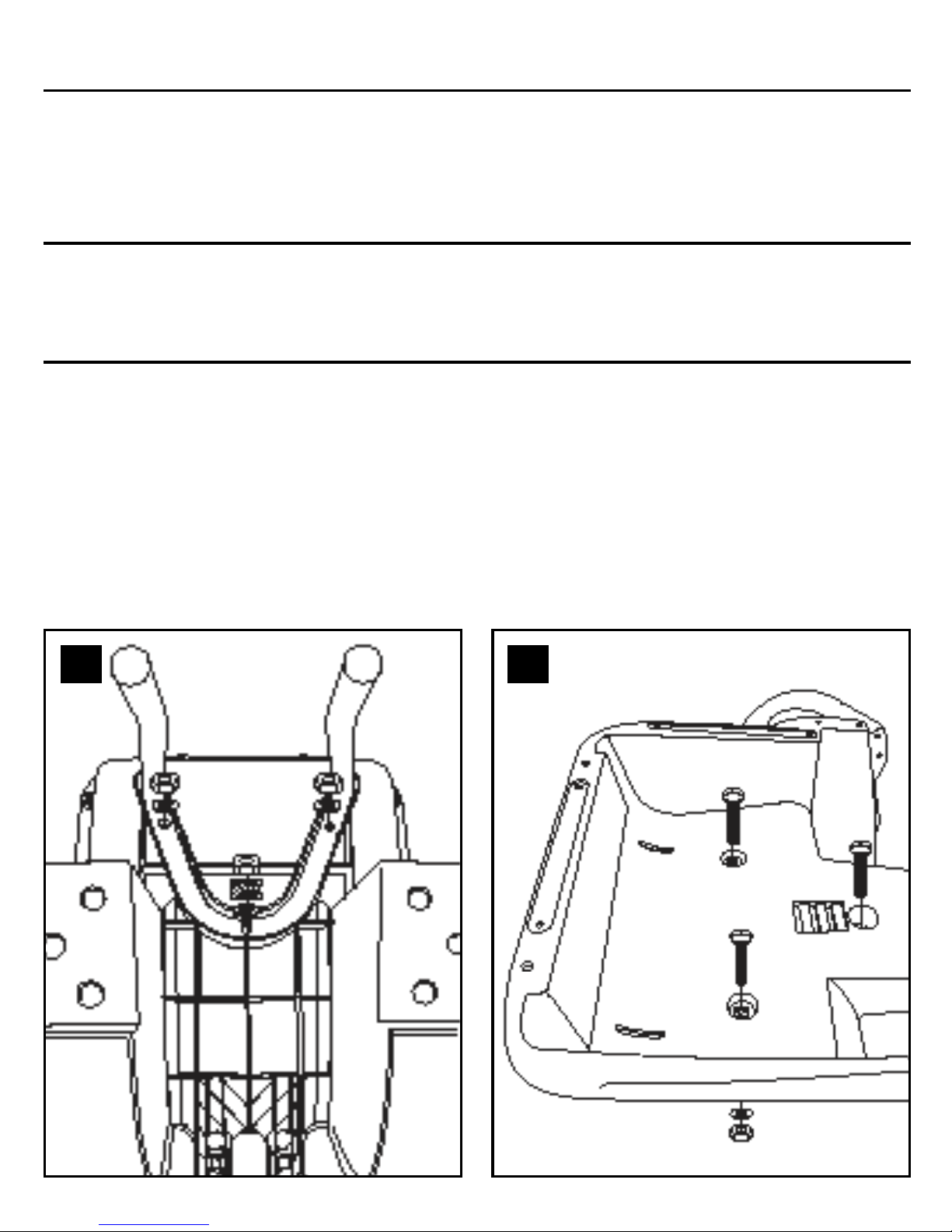

mOunting tuBE instAllAtiOn – usE hARdWARE “A”
1. Place mounting tube on the seat as shown. (Diagram 1)
2. Slide each bolt through top of the seat, through the holes in the tube and secure with
washer and nylock nut. (Diagram 2).

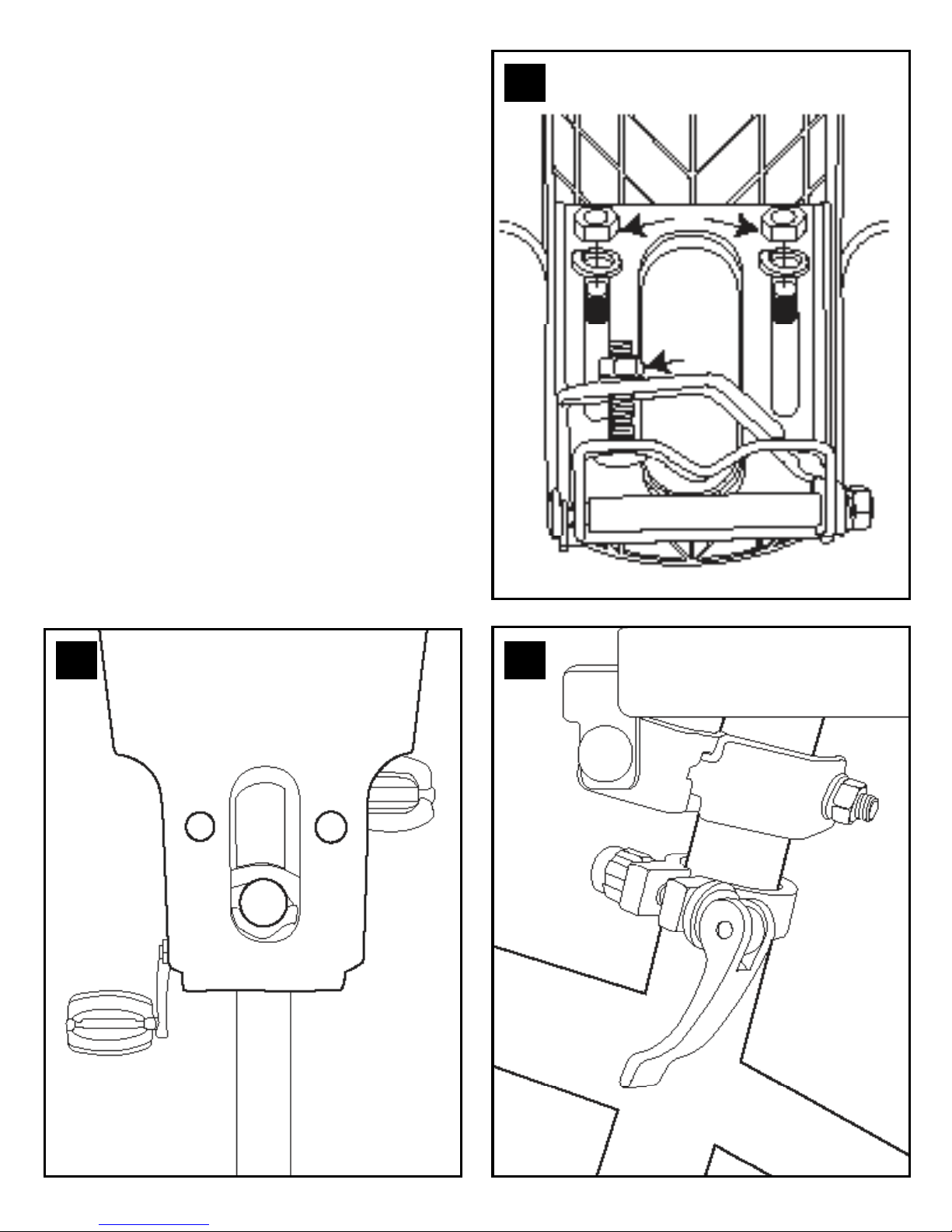

sEAt POst mOunt –
usE hARdWARE “B”
1. Place Mounting bracket on seat as
shown (Diagram 3).
2. Attach each bolt through seat and
mounting hardware and secure with
lockwasher and nuts (A).
instAlling Child sEAt tO
sEAt POst
1. Remove seat post from bicycle.
2. Loosen hardware so seat post ts inside
opening (Diagram 3C).
3. Place seat post mount over the post
hole and replace seat post onto bicycle
(Diagram 4 and Diagram 5)
4. Tighten seat post.
5. Tighten seat post mount to seat post
(Diagram 3B and Diagram 5).
3
54
B
A
C

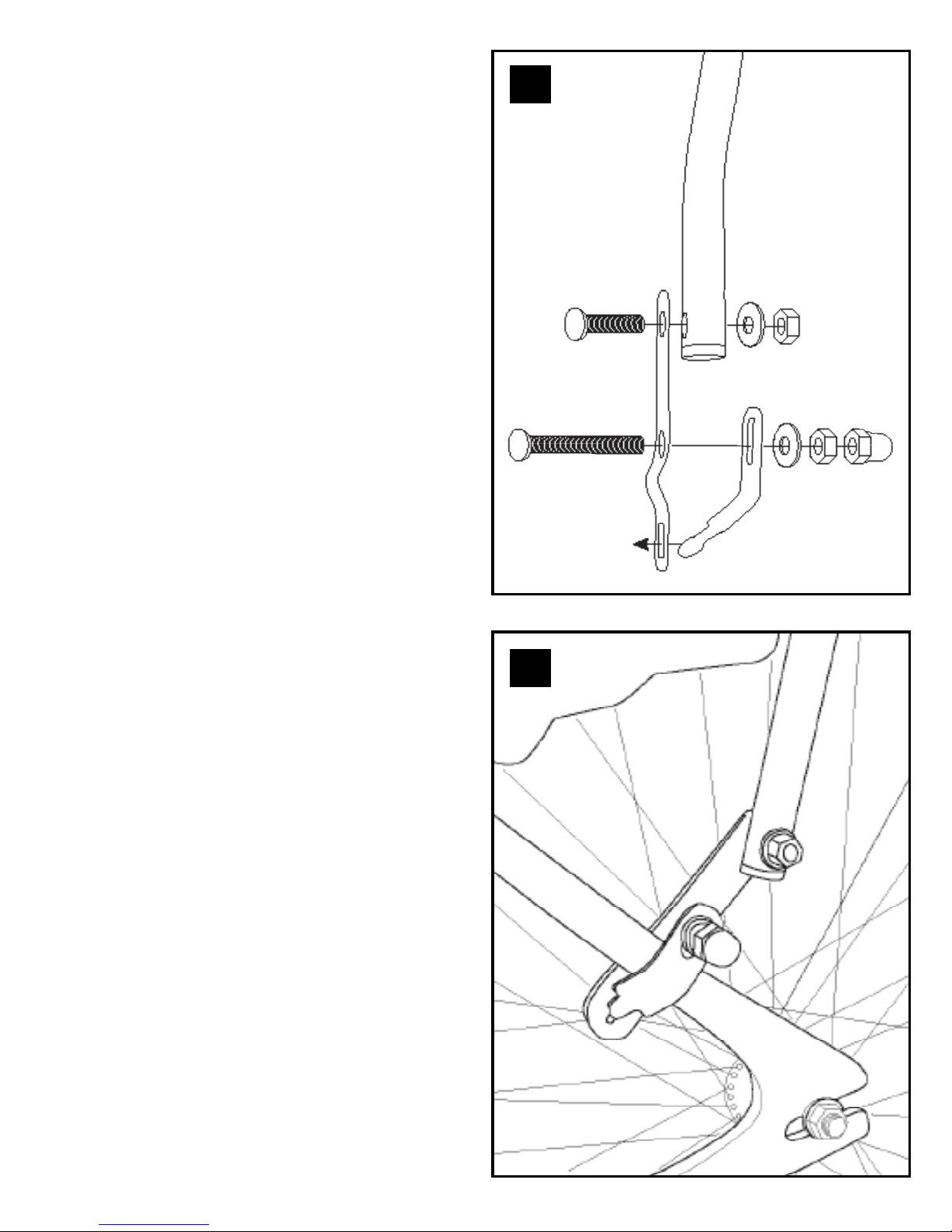

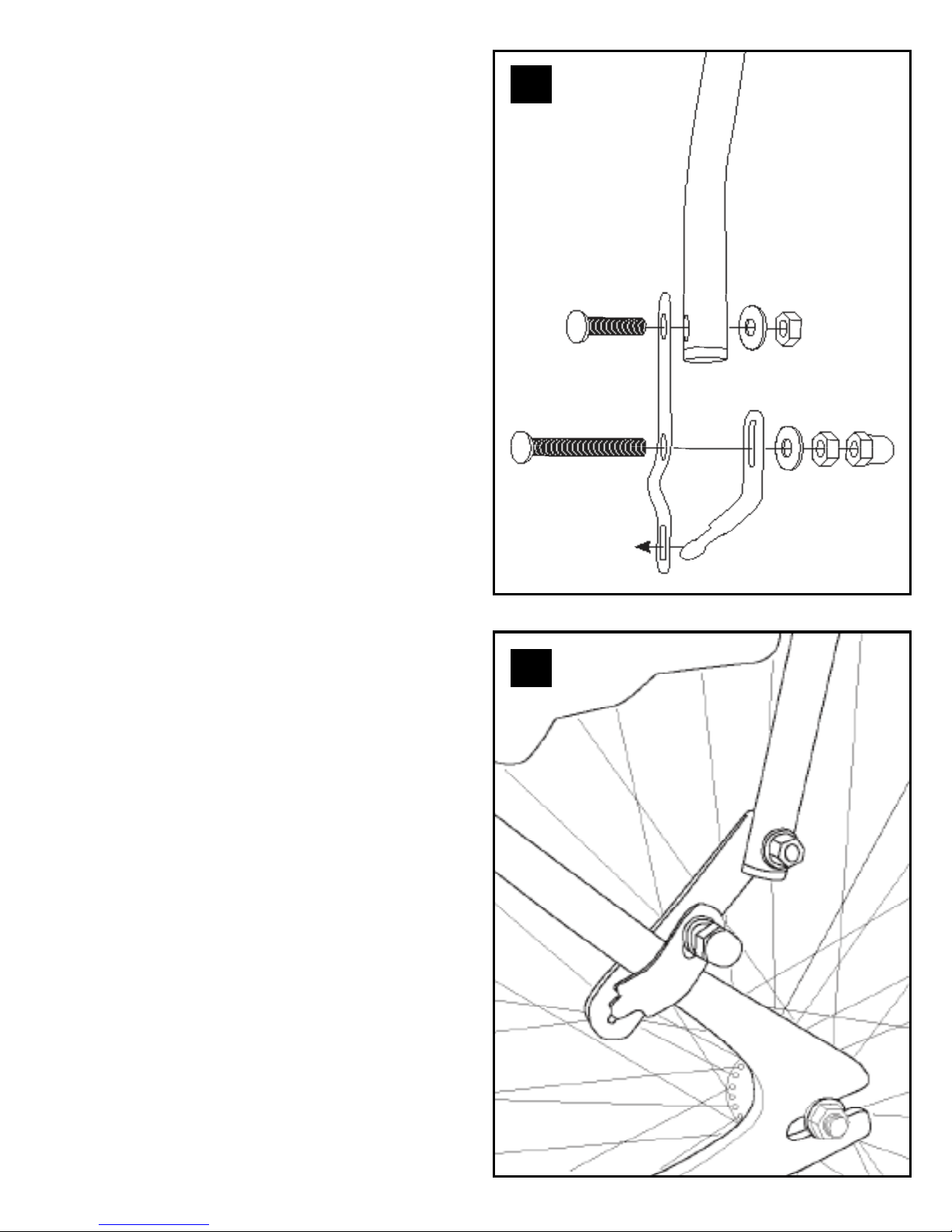

AttAChing sEAt tO sEAt
stAy & ChAin stAy -
usE hARdWARE “C”
1. Attach each long lower bracket to the
down tube using the shorter bolts from the
inside of the tube. Secure with washer
and nylock nut on each side. (Diagram 6)
2. Insert each short lower bracket into the
slotted end of the long lower brackets and
twist into position.
3. Once lower bracket is fully assembled,
wrap around the bike frame (Diagram 7)
4. Insert the longer bolt from the inside
of the tube through the square holes and
secure with washer, nylock nut and plastic
nut cover on each side.
6
7

sEAt instAllAtiOn –
usE hARdWARE “d”
1. Insert 6 nylock nuts into the ttings on
the underside of the seat bottom. (Diagram
8). Seat with hammer if necessary.
2. Use Phillips head screw driver to install
the 6 bolts through the seat top and attach
to the seat bottom (Diagram 9).
9
8

11
10
12

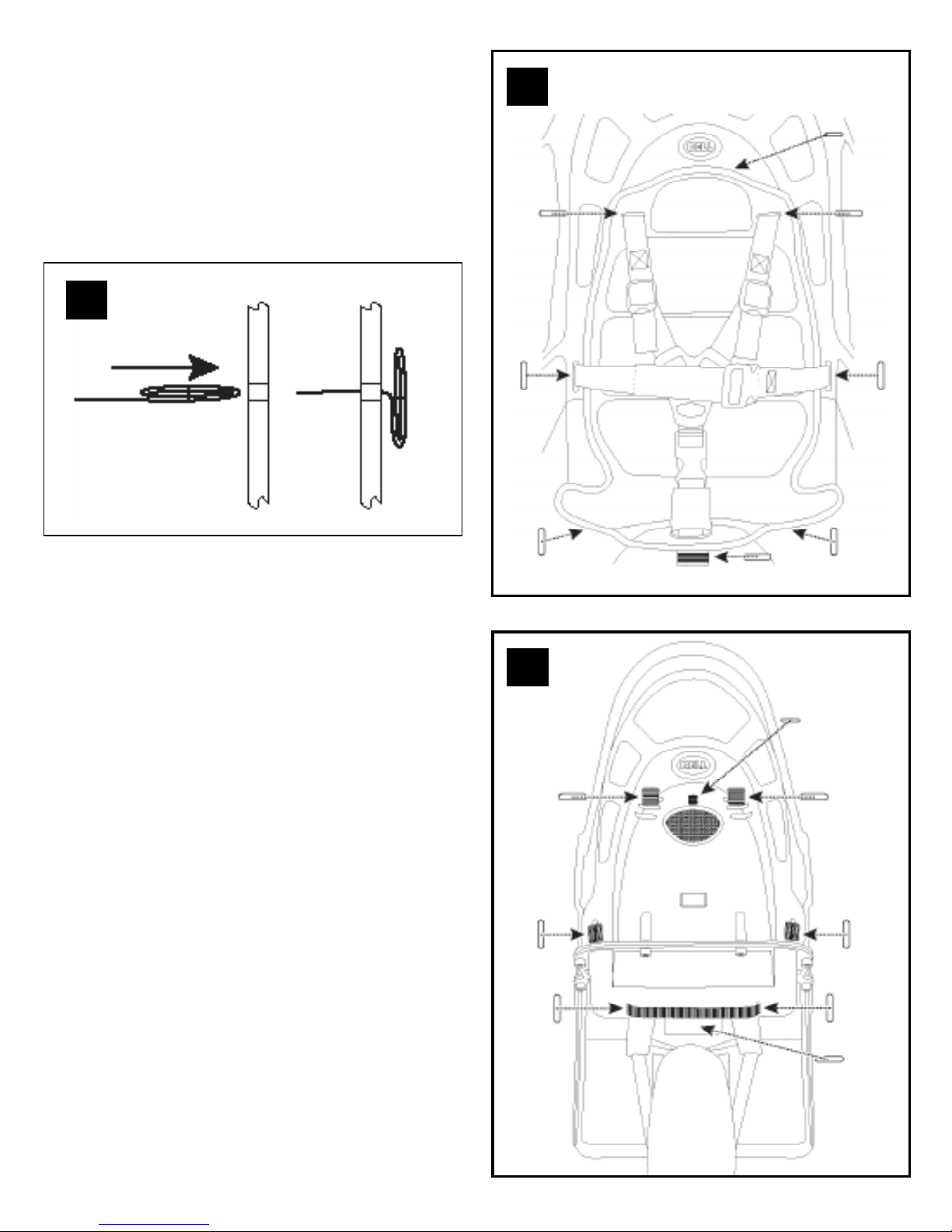

BElts (Diagrams 10, 11 and 12)
1. Attach each of the two top buttery
ends of 3 point harness through the holes
in the seat pad and through the belt slot
(C) behind it.
2. Attach the bottom seat end buttery of
the harness through the hole of the seat
pad and through the bottom slot (D) in the
seat.
3. Attach each end buttery of lap belt
ends through the slots on the sides of the
seat (E).
Tighten all bolts securely
sEAt PAd (Diagrams 10, 11 and 12)
1. Lay seat pad into seat. Insert buttery
(Diagram 10) on top back into slot (A) on
carrier & thread Velcro®strap through low-
er vertical slots (B) in seat bottom. Secure
Velcro straps together behind seat.
C
CC
C
E
E
BUTTERFLY
E
E
D
D
B
B B
B
A
A

AVERtissEmEnt
AVERTISSEMENT : LE NON-RESPECT DES INSTRUCTIONS QUI SUIVENT PEUT
ENTRAÎNER DES BLESSURES GRAVES OU LA MORT DE L’ENFANT ET/OU DU
CYCLISTE
1. N’installer de siège pour enfant que sur
un vélo en bon état de fonctionnement
et d’un type approprié pour supporter la
charge supplémentaire. Le siège doit être
bien choisi et bien ajusté pour l’enfant. Vé-
rier les informations fournies avec le vélo,
ou se renseigner auprès du fabricant ou du
fournisseur de la bicyclette.
2. Bien serrer les xations et les vérier
souvent.
3. Ne pas transporter un enfant qui est
trop jeune pour s’asseoir confortablement
et de façon autonome dans le siège pour
enfant. Avant de transporter un enfant de
moins d’un an, consulter son pédiatre.
Le vélo auquel le siège pour enfant est
attaché doit être conduit par un adulte en
bonne santé pesant au moins 45 kilos (100
livres).
4. Vérier que l’enfant ne pèse pas plus
de 18 kilos (40 livres). Vérier le poids de
l’enfant au fur et à mesure de sa crois-
sance pour éviter de transporter un enfant
de plus de 18 kilos (40 livres).
5. Ne pas attacher de bagages ou
d’accessoires supplémentaires au siège
ce qui pourrait diminuer sa stabilité.
6. Ne pas apporter de modications au
siège.
7. Ne pas laisser le corps de l’enfant, ses
vêtements, ses lacets de chaussures ou
ses jouets entrer en contact avec les par-
ties en mouvement du vélo.
8. Toujours bien ajuster le harnais sur
l’enfant. Lire et comprendre l’étape 9 qui
concerne ce harnais.
9. Quand l’enfant n’est pas dans le siège,
accrocher les boucles du harnais pour que
les courroies ne pendent pas.
10. L’enfant et le cycliste doivent toujours
porter un casque de bicyclette approuvé.
11. Ne jamais rouler dans des conditions
défavorables ou dangereuses, et éviter les
rues animées.
12. La charge qu’entraîne un siège
English 1
FRAnÇAis 8
EsPAÑOl 15

AttEntiOn (suitE)
d’enfant peut diminuer la stabilité et
changer le comportement de la bicyclette,
en particulier en matière de direction et de
freinage.
13. Ne jamais laisser l’enfant dans le siège
sans surveillance.
14. Se faire aider par un autre adulte pour
assurer que le vélo reste stable et sous
contrôle lorsqu’on installe ou qu’on enlève
l’enfant.
15. Ne jamais laisser l’enfant dans le siège
quand on laisse la bicyclette sans autre
stabilisateur que la béquille.
16. Un réecteur arrière conforme aux
règlements CPSC doit être visible, que le
siège soit installé ou non sur le vélo.
17. Avant chaque sortie, vérier que le
siège n’interfère pas avec le freinage, le
pédalage, ou la direction de la bicyclette.
18. Ne jamais conduire le vélo la nuit sans
phare et feux sufsants.
19. Toujours retirer le siège de la bicyclette
lorsqu’on la transporte sur un véhicule
à moteur. C’est nécessaire parce que la
force du vent s’exerçant sur le siège peut
le dégrader ou l’endommager au point qu’il
ne fonctionnera plus de façon able.
20. La présence d’un siège d’enfant peut
forcer le cycliste à changer sa manière de
monter ou de descendre de la bicyclette. Il
faut monter ou descendre de la bicyclette
avec précaution.
21. Le cycliste qui utilise un siège d’enfant
doit rouler à vitesse réduite et avec des
précautions supplémentaires.
22. Ne pas utiliser ce siège d’enfant, ou
tout autre siège d’enfant, avec un vélo
dont l’arrière ou la selle sont munis d’une
suspension. Le siège d’enfant pourrait se
décrocher, tomber et blesser l’enfant.
inFORmAtiOns imPORtAntEs POuR lA
sÉCuRitÉ
AVERTISSEMENT : L’ABSENCE DE
RESPECT DES INSTRUCTIONS CI-DES-
SOUS PEUT CAUSER DES BLESSURES
À L’ENFANT.
1. Lire toutes les instructions avant
d’assembler ou d’utiliser le siège d’enfant
Cocoon.
2. Vérier que les boucles à détachement
rapide sont fermées et que les sangles
sont ajustées confortablement. Tester
l’espace de jeu au niveau des épaules en
tirant sur les sangles pour les écarter du
torse de l’enfant. Elles doivent s’écarter au
maximum de 2,5 cm (un pouce).
3. Si le siège d’enfant est impliqué dans
un accident, le vérier pour s’assurer qu’il
fonctionne correctement avant de l’utiliser
à nouveau. Vérier que sa structure est
intacte et le remplacer s’il est endommagé.

1 2
• Haut du siège • Bas du siège • Tube de montage • Barre d’appui • Coussin du
siège • Harnais du siège • Ceinture sous-abdominale • Visserie
listEs dE PiÈCEs
Outils nÉCEssAiREs
instAllAtiOn
• Tournevis cruciforme • Clé à molette
instAllAtiOn du tuBE dE mOntAgE - utilisER lA listE dE
PiECEs « A »
1. Placer le tube de montage sur le siège, comme indiqué. (Schéma 1)
2. Glisser chaque vis à travers la partie supérieure du siège, à travers les trous pratiqués
dans le tube, et sécuriser les vis avec une rondelle et un nylock écrou. (Schéma 2)

3
5
4
B
A
C
FiXAtiOn À lA tigE dE sEllE
utilisER lA listE dE PiÈCEs
«B»
1. Placer le support de xation sur le siège
comme illustré (Schéma 3).
2. Passer chaque vis à travers le siège et
le support de xation et serrer les vis avec
une rondelle frein et un écrou (A).
instAllAtiOn du siÈgE POuR
EnFAnt suR lA tigE dE sEllE
1. Retirer la tige de selle de la bicyclette.
2. Desserrer vis et collier pour que la tige
de selle puisse passer dans l’ouverture
(Schéma 3C).
3. Faire passer la xation de tige de selle
par-dessus le trou où la tige de selle
s’insère dans le cadre et remettre la tige de
selle en place (Schémas 4 et 5)
4. Sécuriser la tige de selle.
5. Serrer le collier de xation de tige de
selle à la tige de selle (Schémas 3B et 5).

6
7
FiXAtiOn du siÈgE AuX tigEs
dE REnFORt du siÈgE Et dE
lA ChAÎnE - utilisER lA listE
dE PiÈCEs « C »
1. Fixer chaque long support inférieur à
la base du tube en insérant les boulons
courts à partir du côté intérieur du tube.
Serrer chaque boulons après avoir inter-
calé une rondelle, une rondelle frein et un
nylock écrou. (Schéma 6)
2. Insérer chacun des supports inférieurs
courts dans l’encoche située à l’extrémité
des supports inférieurs longs et les faire
tourner pour les mettre en position.
3. Une fois le support inférieur complète-
ment assemblé, l’arrimer au cadre du vélo
(Schémas 7)
4. Insérer le plus long boulon de l’intérieur
du tube à travers les trous carrés et le xer
en place à l’aide de la rondelle, de l’écrou
en Nylock et de l’étui plastique pour
l’écrou. Répéter pour chaque côté.

9
8
instAllAtiOn du siÈgE -
utilisER lA listE dE PiECEs
« d »
1. Insérer 6 nylock écrous dans les loge-
ments existant sur la face inférieure du
fond du siège. (Schéma 8). Les enfoncer
avec un marteau si nécessaire.
2. Utiliser un tournevis cruciforme pour
visser les 6 vis en les faisant passer à trav-
ers la face supérieure du siège, et les xer
sur la face inférieure du siège (Schéma 9).

11
10
12
C
CC
C
E
E
OREILLE
E
E
D
D
B
B B
B
A
A
sAnglEs (Schémas 10, 11 et 12)
1. Attacher chacune des deux extrémités à
oreilles du haut du harnais à 3 points en les
faisant passer à travers les trous pratiqués
dans le coussin du siège et à travers la
fente de harnais (C) derrière le coussin.
2. Fixer l’oreille du harnais côté fond du
siège en la faisant passer à travers le trou
du coussin du siège et à travers la fente
inférieure (D) pratiquée dans le siège.
3. Faire passer chacune des oreilles de
chaque extrémité de la ceinture sous-
abdominale à travers les fentes pratiquées
dans les côtés du siège (E).
Bien serrer tous les boulons
COussin dE siÈgE (Schémas 10,
11 et 12)
1. Poser le coussin dans le siège. Insérez
l’oreille (Schema 10) en haut du dossier
dans la fente (A) et faire passer la sangle
Velcro®à travers les fentes verticales
inférieures (B) au fond du siège. Attacher
les sangles Velcro®ensemble solidement
derrière le siège.

English 1
FRAnÇAis 8
EsPAÑOl 15
AdVERtEnCiA
ADVERTENCIA: El hecho de no seguir cada una de las siguientes instrucciones
puede resultar en lesiones graves o la muerte del niño/a y/o el ciclista.
1. Instale el asiento para niños en bicicle-
tas en buen estado de funcionamiento que
son del tipo apropiado para la carga adi-
cional. Las bicicletas deben ser aptas para
el ciclista y estar ajustadas correctamente
para el ciclista. Verique la información
suministrada con la bicicleta, u obtenga
información del fabricante o proveedor de
la bicicleta.
2. Apriete los herrajes de jación y revísel-
os frecuentemente.
3. No lleve a un niño que sea demasiado
pequeño para sentarse cómoda e inde-
pendientemente en el asiento para niños.
Se debe consultar a un pediatra antes
de llevar a un niño menor de un año. La
bicicleta donde se instale el asiento para
niños debe ser montada por un adulto que
pese cuando menos 45 kg (100 lb) y que
se encuentre sano.
4. Asegúrese que el niño no pese más de
18 kg (40 lb). Verique el peso a medida
que el niño crece para evitar llevar a un
niño que pese más de 18 kg (40 lb).
5. No se debe agregar equipaje adicional
ni accesorios al asiento, ya que pueden
reducir la estabilidad.
6. No haga ninguna modicación al
asiento para niños.
7. No permita que el cuerpo del niño, su
ropa, cordones de zapatos o juguetes
tengan contacto con las piezas en
movimiento de la bicicleta.
8. Amarre rmemente siempre el sistema
de retención alrededor del niño. Lea y
entienda el Paso 9 que trata el sistema de
retención.
9. Cuando no se lleva a un niño, amarre
el sistema de retención para evitar que las
correas cuelguen ojamente.
10. Tanto el niño como el ciclista deben
siempre utilizar cascos para bicicleta
aprobados.

COntinuACiÓn dE PRECAuCiOnEs
11. Nunca viaje bajo condiciones incle-
mentes o peligrosas, y evite las calles
transitadas.
12. La carga de un asiento para niños
puede reducir la estabilidad y alterar las
características de montar de la bicicleta,
muy especialmente en lo que respecta a la
conducción y el frenado.
13. Nunca deje al niño solo en su asiento.
14. Asegúrese que la bicicleta es estable
y se mantiene bajo control utilizando a un
segundo adulto al subir o bajar el niño.
15. Nunca deje al niño en el asiento con
la bicicleta apoyada únicamente en su
soporte.
16. La bicicleta debe estar equipada con
un reector trasero que cumple con los
reglamentos de la CPSC y que sea visible
lleve o no la bicicleta el asiento.
17. Antes de cada viaje, asegúrese que
el asiento montado no interere con el
frenado, el pedaleo o la conducción de la
bicicleta.
18. Nunca viaje en bicicleta de noche sin
iluminación adecuada.
19. Desmonte siempre el asiento para
niños de la bicicleta cuando se transporta
la bicicleta en un vehículo motorizado.
Esto es necesario ya que la fuerza de un
viento fuerte sobre el asiento puede dañar
o reducir la efectividad del asiento hasta el
punto que no podrá funcionar conable-
mente.
20. El hecho de llevar un asiento para ni-
ños en una bicicleta podrá requerir alterar
el método utilizado por el ciclista para
montar y desmontar de la bicicleta. Se
debe tener cuidado cada vez que el ciclista
se sube o se baja de la bicicleta.
21. El ciclista debe viajar a velocidades
reducidas y con mayor cuidado al usar un
asiento para niños.
22. No use este asiento para niños o
cualquier otro asiento en una bicicleta
que tiene suspensión trasera o un poste
de asiento con suspensión, ya que el
asiento se puede desprender y lesionar al/
la niño/a.
inFORmACiÓn imPORtAntE dE sEguRidAd
ADVERTENCIA: El hecho de no seguir cada una de las siguientes instrucciones
puede resultar en lesiones a su niño.
1. Lea todas las instrucciones antes de
ensamblar o usar el Asiento para Niños
Cocoon.
2. Asegúrese que las hebillas de Aber-
tura Rápida están abrochadas y que las
correas están ajustadas y que se adaptan
al cuerpo del niño de manera rme pero
cómoda. Pruebe la holgura de los hombros
al jalar las correas separándolas del pecho
del niño. Se deben desplazar no más de 2.5
cm (1 pulgada) del niño.
3. En caso de que el asiento para niños sea
involucrado en un accidente, verique que
funciona correctamente antes de usarlo otra
vez. Verique que no tenga daños estruc-
turales y reemplace el asiento en caso de
estar dañado.

• Asiento superior • Asiento inferior • Tubo de montaje • Barra de apoyo • Cojín del
asiento • Arnés del asiento • Cinturón de seguridad • Herrajes
1 2
listA dE PiEZAs
hERRAmiEntAs nECEsARiAs
instAlACiÓn
• Desatornillador de cruz Phillips • Llave ajustable
instAlACiÓn dEl tuBO dE mOntAJE – usE lOs hERRAJEs “A”
1. Coloque el tubo de montaje sobre el asiento tal como se muestra (Diagrama 1).
2. Deslice cada perno a través de la parte superior del asiento, a través de los agujeros
en el tubo y fíjelos con una arandela y nylock tuerca (Diagrama 2).

mOntuRA dE POstE dE AsiEntO –
usE lOs hERRAJEs “B”
1. Coloque el soporte de montaje sobre el
asiento tal como se muestra (Diagrama 3).
2. Fije cada perno a través del asiento y los
herrajes de montaje y asegúrelos con
arandelas de seguridad y tuercas (A).
CÓmO FiJAR El AsiEntO PARA
niÑOs Al POstE dEl AsiEntO
1. Quite el poste del asiento de la bicicleta.
2. Aoje los herrajes para que el poste del
asiento entre en la abertura (Diagrama 3C).
3. Coloque la montura del poste del asiento
sobre el oricio del poste y vuelva a colocar
el poste del asiento en la bicicleta (Diagrama
4 y Diagrama 5).
4. Apriete el poste del asiento.
5. Apriete la montura del poste del asiento
alrededor del poste del asiento (Diagrama
3B y Diagrama 5).
3
54
B
A
C

COmO FiJAR El AsiEntO Al
tiRAntE dEl AsiEntO y Al
tiRAntE dE lA CAdEnA – usE
lOs hERRAJEs “C”
1. Fije cada soporte inferior largo al tubo
de bajada usando los pernos más cortos
desde el interior del tubo. Asegúrelos con
una arandela, arandela de seguridad y
nylock tuerca en cada lado. (Diagrama 6).
2. Inserte cada soporte inferior corto den-
tro del extremo ranurado de los soportes
inferiores largos y gírelos hasta que que-
dan en posición.
3. Un vez que el soporte inferior está total-
mente ensamblado, envuélvalo alrededor
del cuadro de la bicicleta (Diagrama 7).
4. Inserte el perno más largo desde el
interior del tubo a través de los agujeros
cuadrados y fíjelo con la arandela, tuerca
Nylock y la cubierta de tuerca plástica en
cada lado.
6
7
