BenQ WDAM2120 User manual

BenQ Wireless Transmitter Quick Start Guide
1. Product specification
2. Supported timing for wireless HDMI input timing
Supported timing for Video input
*Supported timing for 3D signal with Frame Packing format.
Product Name Wireless Transmitter
Model Name WDAM2120
Host Interface HDMI type A x1 for input from HDMI player devices
Button Total 1 button for registration with Rx (Hold over 3 seconds)
Operating
voltage 5V+/- 5% for micro USB
Power
Consumption
3 Watt (max.) @1080p/59Hz (5V/0.6A)
2.4 Watt (max.) @720p/60Hz (5V/0.48A)
Up/Down Link
Data Rate
Downlink channel with up to 1 Mbps for data and control
Uplink channel with up to 100 Kbps for data and control
Wireless
Operating
Range
0~8m NLOS (no walls) Indoor. The transmission quality varies in
the system board and surrounding environment.
Timing Resolution
Ver ti cal
frequency
(Hz)
H-frequency
Dot Clock
frequency
(MHz)
480p 720x480 59.94 31.47 27
480p 720x480 60 31.5 27.027
576p 720x576 50 31.25 27
720/50p 1280x720 50 37.5 74.25
720/59 1280x720 59.94 44.955 74.175
720/60p 1280x720 60 45 74.25
1080/29.97p 1920x1080 29.97 16.858 37.063
1080/50i 1920x1080 50 28.13 74.25
1080/59i 1920x1080 59.94 33.716 74.175
1080/60i 1920x1080 60 33.75 74.25
1080/50p 1920x1080 50 56.25 148.5
1080/59p 1920x1080 59.94 67.432 148.35
1080/60p 1920x1080 60 67.5 148.5
1080/24p* 1920x1080 24 27 74.25

Supported timing for PC input
3. Power indicator
4. Message and meaning
Resolution Mode Refresh
rate (Hz)
H-frequency
(kHz)
Clock
(MHz)
640 x 480 VGA_60 59.94 31.469 25.175
VGA_72 72.809 37.861 31.5
800 x 600 SVGA_60 60.317 37.879 40
SVGA_72 72.188 48.077 50
1024 x 768 XGA_60 60.004 48.363 65
XGA_70 70.069 56.476 75
1366 x 768 60 60 47.7 85.5
1280 x 768 1280 x 768_60 59.87 47.776 79.5
1280 x 1024 SXGA_60 60.02 63.981 108
1360 x 768 1360 x 768_60 60.015 47.712 85.5
Status LED
Step 1: Power On none
Step 2: Registration slow blinking
Step 3: Linking slow blinking
Step 4: Connected none
Step 5: Play Video solid
Message Meaning
Linking
If the wireless network between the projector and
the HDMI device has been established before,
when power is on, this message appears to notify
that the network is making connection.
Wireless off Notifies wireless network failure after searching
for three minutes.
Connecting to BenQ
Tx A(B/C/D/E)
Notifies a successful connection with the HDMI
device.
Connected to BenQ
Tx A(B/C/D/E), please
check video source
Notifies no signal from the HDMI device.

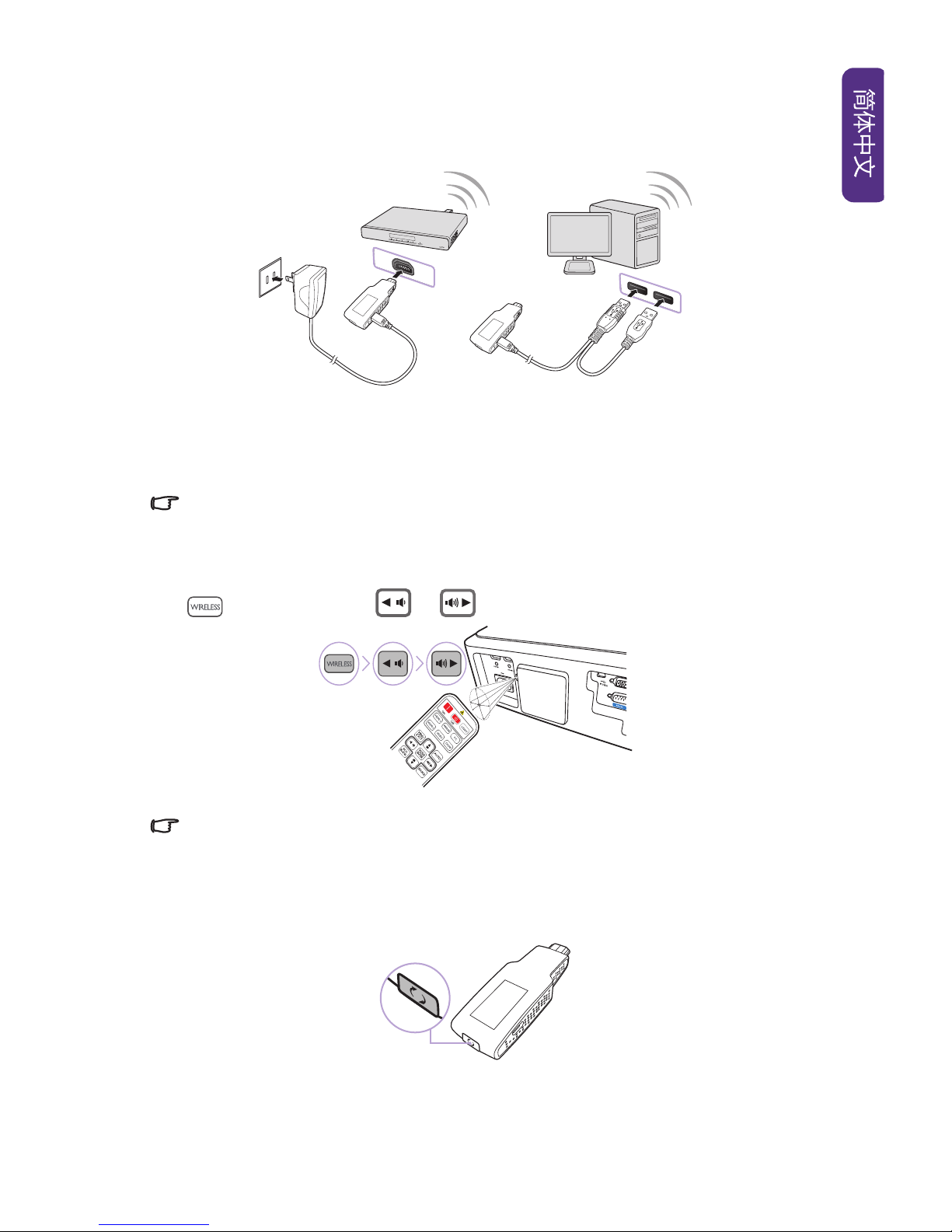

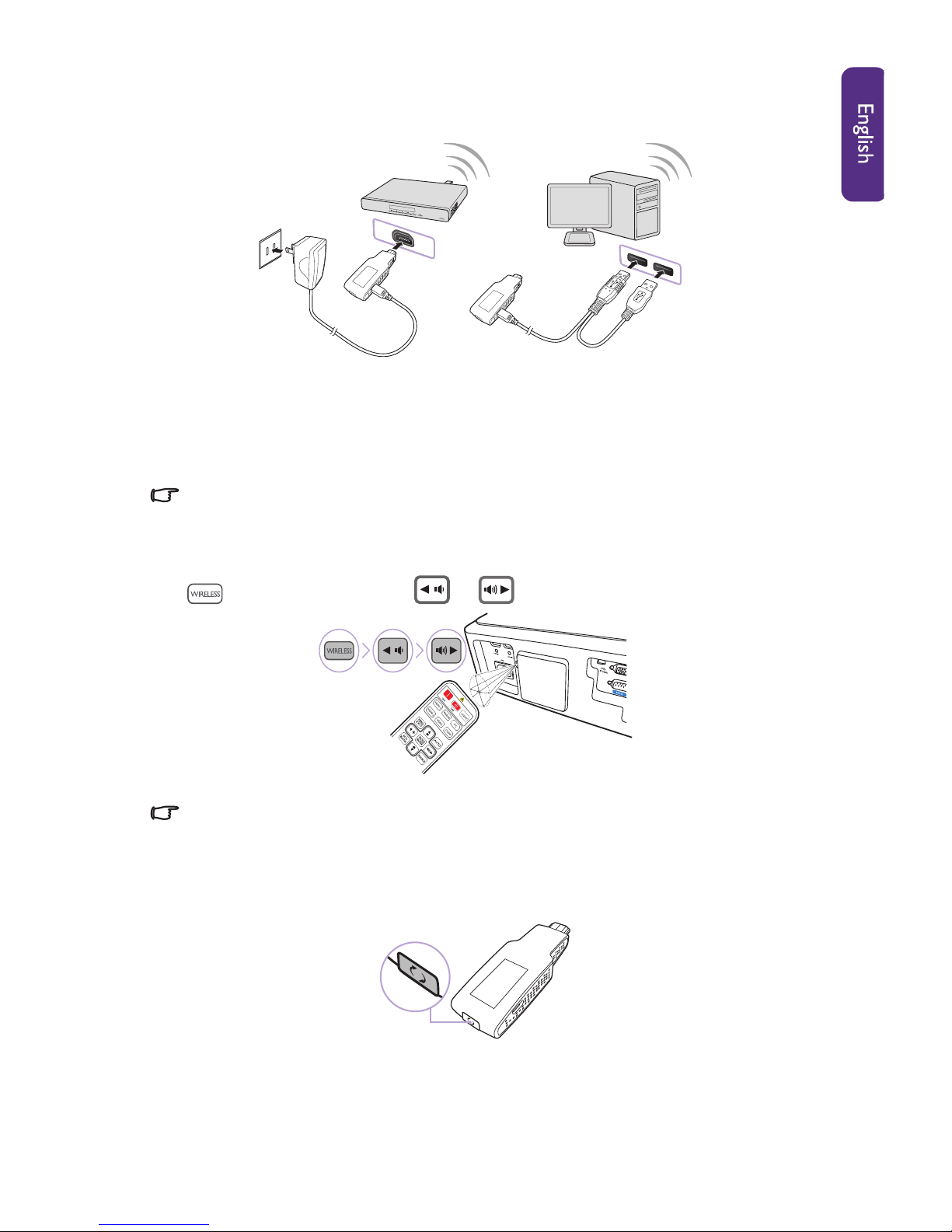

5. Wireless transmitter synchronization
1. Connect the wireless transmitter to an HDMI source device. (e.g. Blu-ray,
DVD player, AV-R player, set top boxes, or games consoles)
2. Turn on the projector.
3. Select Wireless in the source selection bar.
4. Press [MENU/EXIT] on the projector or remote control, and select the
System Setup menu.
5. Set Wireless Sync to On.
When Wireless Sync is on, the projector will not respond to any key commands from
the projector or remote control, except the power [On] and power [Off] keys. If you've
accidentally started this function, please re-start the projector to save the settings.
6. Press the buttons on the remote control in the following sequence:
(for 3 ~ 6 seconds) > > .
Please point the remote control toward the IR sensor on the rear of the projector.
7. When the Select Video Source menu displays, select Settings.
8. In the Settings menu, select Add New Video Source.
9. When the message "Please Press Registration Button on Transmit-
ter" displays, press the button on the wireless transmitter.
10. When the message "Adding BENQ XX" displays, and select OK.
11. When the message "Adding BENQ XX" disappears, the sync function has
completed successfully.
12. Restart the projector to reset the settings.

Guía de inicio rápido del transmisor inalámbrico
BenQ
1. Especificación del producto
2. Tiempos admitidos en la entrada HDMI inalámbrica
Tiempos admitidos en la entrada de vídeo
*Tiempos admitidos para la señal 3D con formato Empaquetamiento de cuadros.
Nombre del producto Transmisor inalámbrico
Nombre del modelo WDAM2120
Interfaz host HDMI tipo A x 1 para entrada de dispositivos del
reproductor HDMI
Botón Botón 1 para registro con Rx (mantener pulsado durante
3 segundos)
Voltaje operativo 5 V+/- 5% para micro USB
Consumo 3 vatios (máx.) a 1080 p/59 Hz (5 V/0,6 A)
2,4 vatios (máx.) a 720 p/60 Hz (5 V/0,48 A)
Tasa de datos de
enlace ascendente/
descendente
Canal de enlace descendente con hasta 1 Mbps para datos y
control
Canal de enlace ascendente con hasta 100 Kbps para datos
y control
Rango operativo
inalámbrico
En interior: 0~8 m NLOS (fuera de la línea de visión, sin
paredes). La calidad de la transmisión varía en la placa del
sistema y en el entorno circundante.
Tiempos Resolución
Frecuencia
vertical
(Hz)
Frecuencia
horizontal
Frecuencia
del reloj de
píxeles
(MHz)
480p 720x480 59,94 31,47 27
480p 720x480 60 31,5 27,027
576p 720x576 50 31,25 27
720/50p 1280x720 50 37,5 74,25
720/59 1280x720 59,94 44,955 74,175
720/60p 1280x720 60 45 74,25
1080/29,97p 1920x1080 29,97 16,858 37,063
1080/50i 1920x1080 50 28,13 74,25
1080/59i 1920x1080 59,94 33,716 74,175
1080/60i 1920x1080 60 33,75 74,25
1080/50p 1920x1080 50 56,25 148,5
1080/59p 1920x1080 59,94 67,432 148,35
1080/60p 1920x1080 60 67,5 148,5
1080/24p* 1920x1080 24 27 74,25

Tiempos admitidos para la entrada de PC
3. Indicador de potencia
4. Mensaje y significado

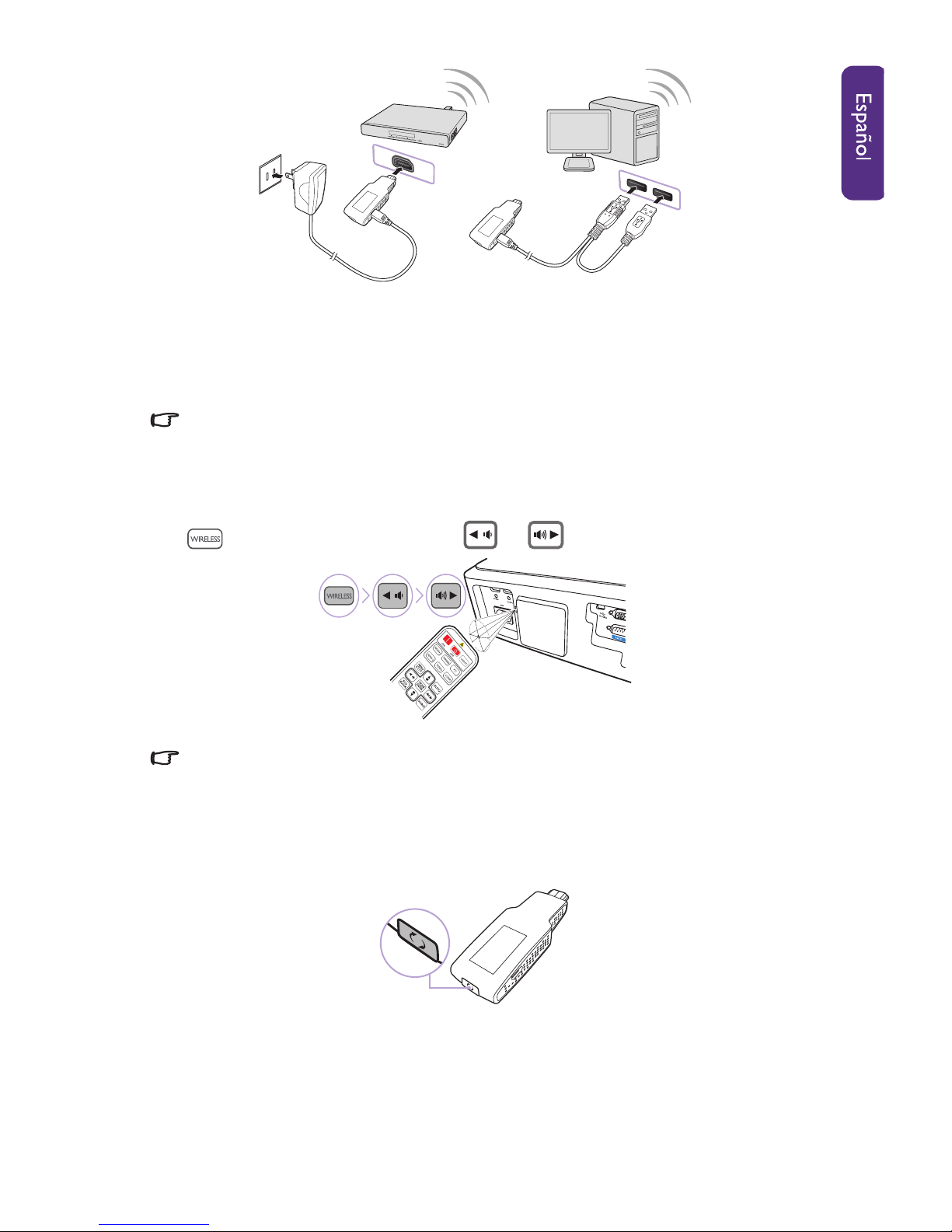

5. Sincronización del transmisor inalámbrico
1. Conecte el transmisor inalámbrico a un dispositivo de fuente HDMI.
(p. ej.: Blu-ray, reproductor DVD, reproductor AV-R, decodificador o
videoconsolas)
Resolución Modo
Índice de
refrigeración
(Hz)
Frec. H.
(kHz)
Reloj
(MHz)
640 x 480 VGA_60 59,94 31,469 25,175
VGA_72 72,809 37,861 31,5
800 x 600 SVGA_60 60,317 37,879 40
SVGA_72 72,188 48,077 50
1024 x 768 XGA_60 60,004 48,363 65
XGA_70 70,069 56,476 75
1366 x 768 60 60 47,7 85,5
1280 x 768 1280 x 768_60 59,87 47,776 79,5
1280 x 1024 SXGA_60 60,02 63,981 108
1360 x 768 1360 x 768_60 60,015 47,712 85,5
Estado LED
Paso 1: Encendido ninguno
Paso 2: Registro parpadeo lento
Paso 3: Enlace parpadeo lento
Paso 4: Conectado ninguno
Paso 5: Reproducción de vídeo fijo
Mensaje Significado
Linking
Si la red inalámbrica entre el proyector y el
dispositivo HDMI se ha establecido con
anterioridad, cuando lo encienda, aparecerá este
mensaje para avisarle de que la red se está
conectando.
Wireless off Después de tres minutos de búsqueda, notifica del
fallo en la red inalámbrica.
Connecting to BenQ
Tx A(B/C/D/E)
Notifica de la conexión realizada con éxito con el
dispositivo HDMI.
Connected to BenQ
Tx A(B/C/D/E), please
check video source
Notifica de que no hay señal del dispositivo HDMI.

2. Encienda el proyector.
3. Seleccione Inalámbrica en la barra de selección de fuente.
4. Pulse [MENU/EXIT] en el proyector o en el mando a distancia y
seleccione el menú Configurac. sistema.
5. Establezca Sincr. Inalámbrica en Activado.
Cuando Sincr. Inalámbrica esté activado, el proyector no responderá a los comandos
de las teclas del proyector o mando a distancia, a excepción del comando de las teclas
[On] y [Off]. Si inició accidentalmente esta función, por favor reinicie el proyector para
guardar la configuración.
6. Pulse los botones del mando a distancia en el siguiente orden:
(durante 3 ~ 6 segundos) > > .
Posicione el mando a distancia hacia el sensor de infrarrojos en la parte trasera del
proyector.
7. Cuando el menú muestre Select Video Source, seleccione Settings.
8. En el menú Settings, seleccione Add New Video Source.
9. Cuando se muestre el mensaje "Please Press Registration Button on
Transmitter", pulse el botón en el transmisor inalámbrico.
10. Cuando se muestre el mensaje "Adding BENQ XX", seleccione OK.
11. Cuando desaparezca el mensaje "Adding BENQ XX", la función de
sincronización se habrá completado con éxito.
12. Reinicie el proyector para restablecer la configuración.

Guide de démarrage rapide du transmetteur
sans fil BenQ
1. Spécifications du produit
2. Fréquences de fonctionnement pour l’entrée HDMI sans
fil
Fréquences de fonctionnement pour l’entrée Vidéo
Nom de produit Transmetteur sans fil
Nom de modèle WDAM2120
Interface hôte HDMI type A x1 pour l’entrée d’appareils de lecture HDMI
Bouton Total 1 bouton pour l’inscription auprès de Rx (appuyer pendant
3 secondes)
Tension de
fonctionnement 5V+/- 5% pour micro USB
Consommation 3 W (max.) à 1080p/59Hz (5V/0,6A)
2,4 W (max.) à 720p/60Hz (5V/0,48A)
Taux de transfert
de liaison
montante/
descendante
Canal de liaison descendante avec un maximum de 1 Mb/s pour
les données et le contrôle
Canal de liaison montant avec un maximum de 100 Kb/s pour les
données et le contrôle
Plage de
fonctionnement
sans fil
0 ~ 8m sans visibilité directe (pas de mur) à l’intérieur. La qualité
de transmission varie dans la carte système et son
environnement.
Fréquence Résolution
Fréquence
verticale
(Hz)
Fréquence
H
Fréquence
d’horloge
des points
(MHz)
480p 720x480 59,94 31,47 27
480p 720x480 60 31,5 27,027
576p 720x576 50 31,25 27
720/50p 1280x720 50 37,5 74,25
720/59 1280x720 59,94 44,955 74,175
720/60p 1280x720 60 45 74,25
1080/29,97p 1920x1080 29,97 16,858 37,063
1080/50i 1920x1080 50 28,13 74,25
1080/59i 1920x1080 59,94 33,716 74,175
1080/60i 1920x1080 60 33,75 74,25
1080/50p 1920x1080 50 56,25 148,5
1080/59p 1920x1080 59,94 67,432 148,35
1080/60p 1920x1080 60 67,5 148,5
1080/24p* 1920x1080 24 27 74,25

*Fréquences de fonctionnement pour le signal 3D avec format de trame séquentielle.
Fréquences de fonctionnement pour l’entrée PC
3. Témoin d’alimentation
4. Message et signification
Résolution Mode
Fréquence de
rafraîchisse-
ment (Hz)
Fréquence
H. (kHz)
Horloge
(MHz)
640 x 480 VGA_60 59,94 31,469 25,175
VGA_72 72,809 37,861 31,5
800 x 600 SVGA_60 60,317 37,879 40
SVGA_72 72,188 48,077 50
1024 x 768 XGA_60 60,004 48,363 65
XGA_70 70,069 56,476 75
1366 x 768 60 60 47,7 85,5
1280 x 768 1280 x 768_60 59,87 47,776 79,5
1280 x 1024 SXGA_60 60,02 63,981 108
1360 x 768 1360 x 768_60 60,015 47,712 85,5
Statut Diode
Étape 1 : Allumez aucun
Étape 2 : Inscription clignotement lent
Étape 3 : Liaison clignotement lent
Étape 4 : Connecté aucun
Étape 5 : Lecture vidéo continu
Message Signification
Linking
Si le réseau sans fil entre le projecteur et l’appareil
HDMI a été établi précédemment, lorsque
l’alimentation est allumée, ce message apparaît
pour signaler que le réseau établit la connexion.
Wireless off Signale un échec de réseau sans fil après avoir
cherché pendant trois minutes.
Connecting to BenQ
Tx A(B/C/D/E) Signale une connexion avec l’appareil HDMI.
Connected to BenQ
Tx A(B/C/D/E), please
check video source
Signale l’absence de signal de l’appareil HDMI.

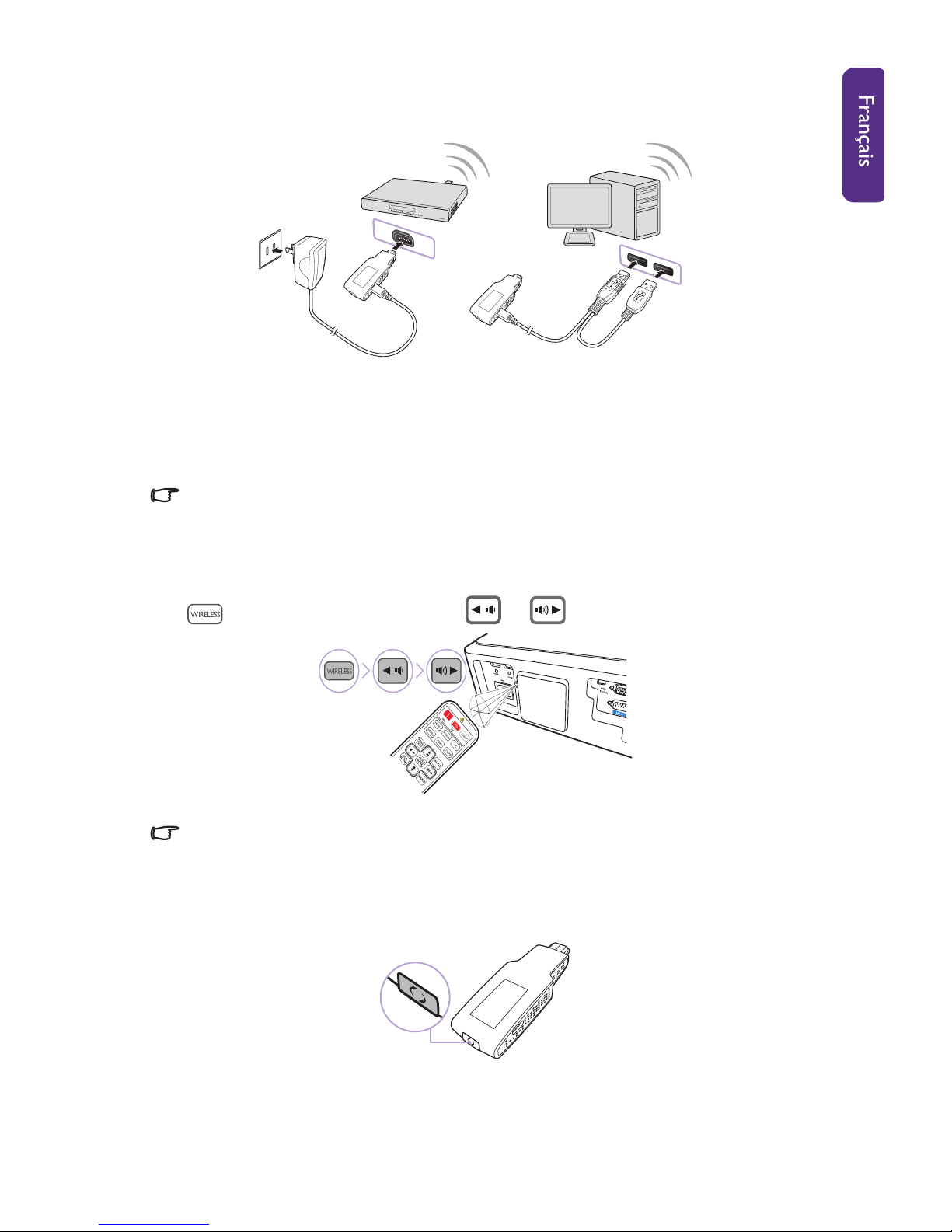

5. Synchronisation du transmetteur sans fil
1. Connectez le transmetteur sans fil à un appareil source HDMI. (p.ex. lecteur
Blu-ray, lecteur de DVD, lecteur AV-R, décodeurs, ou consoles de jeux)
2. Allumez le projecteur.
3. Sélectionnez Sans fil dans la barre de sélection de la source.
4. Appuyez [MENU/EXIT] sur le projecteur ou la télécommande et
sélectionnez le menu Configuration système.
5. Définissez Synchro sans fil sur Activ.
Quand Synchro sans fil est activé, le projecteur ne répondra à aucune des commandes
des touches du projecteur, à l’exception des touches [On] et [Off]. Si vous avez
accidentellement démarré cette fonction, veuillez redémarrer le projecteur pour
enregistrer les réglages.
6. Appuyez les boutons sur la télécommande dans la séquence suivante :
(pendant 3 ~ 6 secondes) > > .
Veuillez diriger la télécommande vers le capteur infrarouge situé à l’arrière du projecteur.
7. Quand le menu Select Video Source s’affiche, sélectionnez Settings.
8. Dans le menu Settings, sélectionnez Add New Video Source.
9. Quand le message « Please Press Registration Button on
Transmitter » s’affiche, appuyez le bouton sur le transmetteur sans fil.
10. Quand le message « Adding BENQ XX » s’affiche, sélectionnez OK.
11. Quand le message « Adding BENQ XX » s’affiche, la fonction de synchro
est terminée avec succès.
12. Redémarrez le projecteur pour réinitialiser les réglages.

BenQ ワイヤレス トランスミッター クイック
スタート ガイド
1. 仕様
2. サポートされる無線 HDMI 入力のタイミング
サポートされるビデオ入力のタイミング
*フレーム パッキング形式の 3D 信号に対応するタイミング
製品名 ワイヤレス トランスミッター
型番 WDAM2120
ホスト インター
フェイス
HDMI タイプ A x 1（HDMI プレーヤー デバイスからの
入力）
ボタン Rx 登録のボタン x 1（3 秒以上押す）
稼働電圧 5V+/- 5%（micro USB）
消費電力 3 Watt（最大）@1080p/59Hz（5V/0.6A）
2.4 Watt（最大）@720p/60Hz（5V/0.48A）
アップ /ダウンリ
ンク データ レート
最大 1 Mbps のダウンリンク チャンネル（データおよ
びコントロール）
最大 100 Mbps のアップリンク チャンネル（データお
よびコントロール）
無線カバー範囲 0~8m NLOS（壁がない場合）室内。品質はシステム
ボードと使用環境によって異なります。
タイミング 解像度 垂直周波数
（Hz）
水平
周波数
ドットクロック
周波数（MHz）
480p 720x480 59.94 31.47 27
480p 720x480 60 31.5 27.027
576p 720x576 50 31.25 27
720/50p 1280x720 50 37.5 74.25
720/59 1280x720 59.94 44.955 74.175
720/60p 1280x720 60 45 74.25
1080/29.97p 1920x1080 29.97 16.858 37.063
1080/50i 1920x1080 50 28.13 74.25
1080/59i 1920x1080 59.94 33.716 74.175
1080/60i 1920x1080 60 33.75 74.25
1080/50p 1920x1080 50 56.25 148.5
1080/59p 1920x1080 59.94 67.432 148.35
1080/60p 1920x1080 60 67.5 148.5
1080/24p* 1920x1080 24 27 74.25
