Bertolini 8005EX User manual

Ref.:8005EX
ASSEMBLY HANDBOOK WALL LAVATORY - 2 DOORS NICHE
MANUAL DE MONTAJE BALCON DE BAÑO - 2 PUERTAS NICHO

Ø 8
2
WARNING
ADVERTENCIA
Este producto contiene piezas pequeñas que pueden causar
peligro de asfixia a niños pequeños. Los niños deben estar bajo la
supervisión de un adulto en todo momento, de lo contrario
pueden ocurrir lesiones graves.
Before installing, make sure all parts are present. Compare parts
with package contents list and hardware content list. If any part is
missing or damage, do not attempt to install the product
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
PREPARATION
PREPARACIÓN
WARNING
Antes de instalar, asegúrese de tener todas las piezas. Compare
las piezas con la lista del contenido del paquete y la lista de
aditamentos. No intente instalar si falta alguna pieza o si están
dañadas.
This unit contains small parts which could be a choking hazard for
small children. Children should be under adult supervision at all
times or serious injury could occur.
WARNING
Do not overload unit. If any shelf, top, or bottom of unit bows or
bends greater, it is overloaded. The shelf, top, or bottom could
collapse and cause serious bodily injury and/or damage to
personal belongings.
ADVERTENCIA
ADVERTENCIA
Vacíe siempre la unidad antes de moverla de lugar. El peso de los
objetos personales puede resultar en que la unidad quede
inestable, se vuelque o colapse pudiendo causar lesiones
personales graves y / o daños a los objetos personales.
No sobrecargue la unidad. Si cualquier repisa o la parte superior o
inferior de la unidad se arquea o se dobla, está sobrecargada. La
repisa o la parte superior o inferior puede colapsarse, causando
lesiones corporales graves y/o daños a objetos personales.
Always unload unit prior to moving the unit. The weight of
personal belongings can cause the unit to become unstable and
either tip or collapse. Serious bodily injury and/or damage to
personal belongings may occur.
Lea y comprenda completamente este manual antes de intentar
ensamblar, usar o instalar el producto. Ensamble el producto
cerca de la ubicación deseada
INFORMACIÓN DE SEGURIDAD
CAUTION
Se recomienda que dos personas realicen el ensamblaje. Se
recomienda que dos personas ensamblen este gabinete para
evitar dañar o romper el producto.
PRECAUCIÓN
Two-person assembly is recommended. It is recommended that
two people assemble this cabinet to avoid damaging or breaking
the product
SAFETY INFORMATION
Please read and understand this entire manual before attempting
to assemble, operate or install the product. Assemble near the
desired location
Do not climb or step on the unit. The unit may become unstable
and either tip or collapse. Serious bodily injury and/or damage to
personal belongings may occur.
WARNING
ADVERTENCIA
can create a force which can cause the unit to tip. Serious bodily
injury and/or damage to personal belongings may occur.
ADVERTENCIA
Do not mount or attach anything to the sides, rear or front of the
unit as this
No instale o fije nada a los laterales de la unidad o partes
delantera o trasera ya que puede crear peso y resultar en que la
misma se vuelque pudiendo causar lesiones graves personales y
daños a los objetos personales.
No escale o suba a la unidad. La unidad puede resultar inestable
y puede volcarse o colapsar pudiendo causar lesiones graves
personales y daños a los objetos personales.
IMPORTANT
WARNING
Diferentes tipos de paredes exigen diferentes tipos de herrajes.
Should your wall be different, please, ask for advice at the
hardware store.
Hardware to fix the furniture to the drywall is included in the kit.
IMPORTANTE
Para evitar lesiones graves o incluso mortales, siga las
instrucciones cuidadosamente.
In order to avoid severe or even fatal injuries, follow the
instructions carefully.
Different types of walls demand different types of hardware.
This furniture should be fixed onto the wall, so to avoid possible
drops.
Este mueble se debe fijar en la pared, para evitar posibles caídas.
HELPFUL HINTS
hints when prompted to do so in an assembly step.
We recommend you protect your work surface during assembly to
prevent scratching or damage to table tops, wood floors, etc.
Herraje para fijar el mueble a la pared de drywall está incluido en
el kit.
CONSEJOS PRÁCTICOS
Use these helpful hints to ensure proper assembly. Review and
refer back to these
Use estos consejos prácticos para asegurarse de una instalación
apropiada. Lea y revise de nuevo estos consejos cuando se le
indique en los pasos de instalación.
Caso su pared sea diferente, por favor, pide consejo en la tienda
de herrajes.
CARE AND MAINTENANCE
Recomendamos que proteja su área de trabajo durante el
ensamblaje para no rayar las superficies de las mesas, pisos de
madera, etc.
Use a water-dampened cloth to clean the storage cabinet. Avoid
using abrasive cleaners.
CUIDADO Y MANTENIMIENTO
Use un paño humedecido con agua para limpiar el gabinete para
almacenaje. Evite usar limpiadores abrasivos.

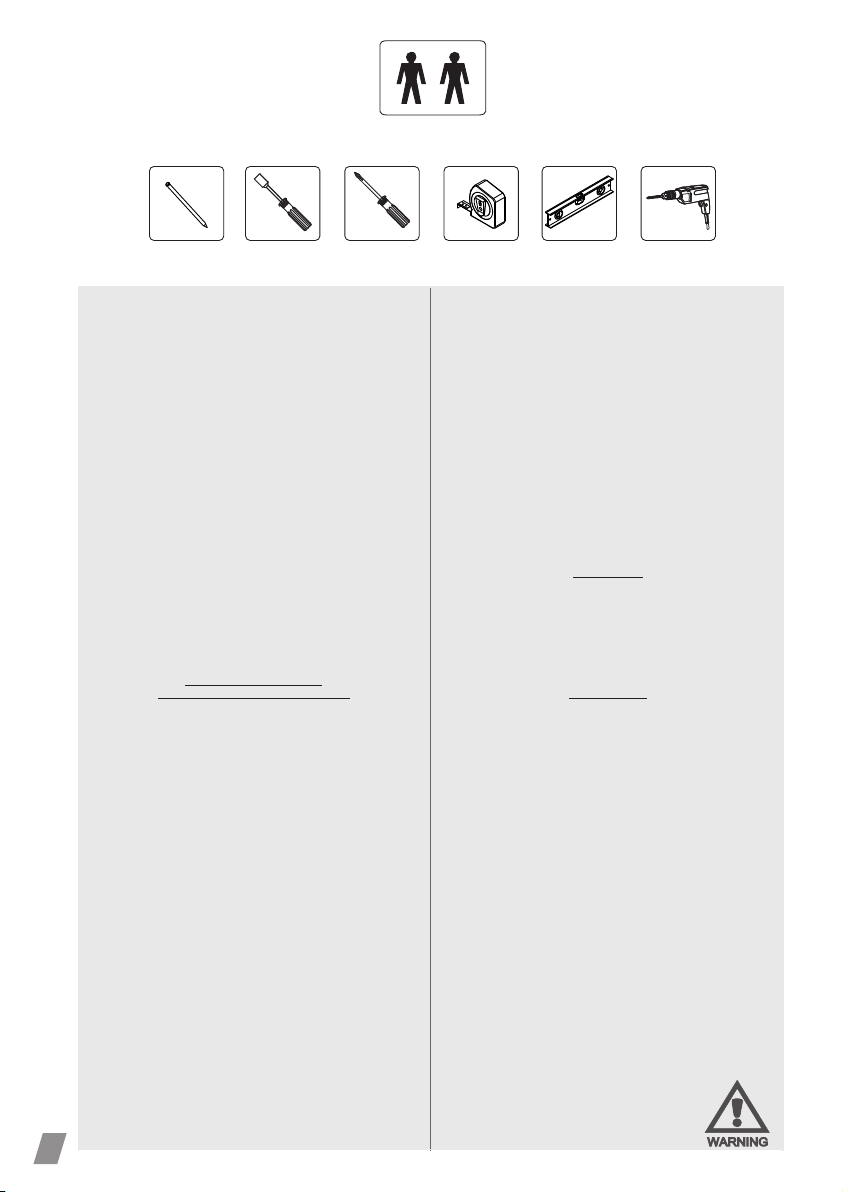

Elementos que necesitará para el montaje (no incluido)
Items you will need to provide for assembly (not included)
INFORMATION/INFORMACIÓN

F06
13005
20x
Screw/Tornillo
MP 3,5x12mm C.Flangeada
F08 Nut/Tuerca
Sextavada Normal
3/16"- CH.5/16" 08x
13100
F07 Screw/Tornillo
PFS CAB LE Phillips
3/16"x5/16" 08x
13000
F12 Screw/Tornillo
AA 4,2x9,5mm F.C.C.Panela 08x
12841
F13
Bushing/Taco
9,7x11,5x18,5mm Porta MB 04x
135760
F16
Wedge/Calce
PP Ø26 Simetrico 02x
11402
F23
Hole cap/Tapa del agujero
PP Ø10mm 04x
13653
F25
Shok-absorber/
Amortiguador
04x
135812
F26
Handle/Tirador
192mm 02x
F27
Hinge/Bisagra
Baixa Caneco 26mm 04x
12593
Included Hardware/Accesorios Inclusos
3
F17
Wedge/Calce
PP Ø26 Simetrico Prat.Compartilh 02x
11409
F19
Wedge/Calce
PP Simples 02x
11401
F01
Screw/Tornillo
AA 4,8x45mm
F.C.C.FlangeadaZNBR 02x
130073
F31 Bucha/Bushing/Taco
S8mm Plastica 02x
135500
F11 Parafuso/Screw/Tornillo
RI 3,5x25mm Plastc. Pan. 04x
130190
F15
Cantoneira/Corner/Corner 02x
11406
F10 Parafuso/Screw/Tornillo
MP 3,5x10mm F.C.C.Chata 06x
130068
F05
Parafuso/Screw/Tornillo
MF 3,5x14mm F.C.C.Panela 04x
130368

Description
Descripción
Nº
Parts / Piezas
4
Quantity
Cantidad
Caution! Do not exceed the maximum weight limitations. Doing so can result in damage, series injury, or
death. All weights based on an equally distributed load.
¡Precaución! No supere el limite de peso máximo. Si lo hace podría sufrir
daños, lesiones graves o causar la muerte. Todo el peso está calculado conforme a una carga
distribuida uniformemente.
Maximum weight supported distributed
Peso máximo admitido distribuido
22Lbs
22Lbs
Top/Tabla 01
Sink/Fregadero 01
Right Door/Puerta Derecha 01
Left Door/Puerta Izquierda 01
Side Panel/Lateral 02
Upper panel/Base 02
Bottom/Fondo 01
Crosspiace/Travesano 01
Bottom Crosspiace/Travesano Fondo 01
22Lbs
1
2
3
4
5
6
7
8
9
1
1
3
5
4
8
9
6
7
2
2

Step 01/ Paso 01
10x 02x
F06 F16
5
F19
02x 02x
F17
2.1
2.3
2.2
4

Step 02/ Paso 02
2º
1º
6
2.1
6
3
1
2.1
3
5
1
1
1
1
5

7
Step 03/ Paso 03
1
1
2.1
1
1
2.1
2.1

02x
F06
8
2x
2x
2.1
2.1

9
2.3
2.2
2.3
2.2
Step 04/ Paso 04

02x
F06
10
2.2
2º
1º
13
2x
2.3
2.3
2.2
2.3
2.2
2.3
2.2

Step 05/ Paso 05
8x
F07
8x F08
8x
11

Step 06/ Paso 06
12

13

Step 07/ Paso 07
14
10
11
El gabinete DEBE estar montado firmemente a la pared a través
de los rieles para colgar superior e inferior para su seguridad y
para cumplir con los requisitos de la garantía.
levantar el producto.
The cabinet MUST be securely attached to the wall through both
top and bottom hang rails for safety and be eligible for warranty.
CAUTION: Two-Person Lift!
ADVERTENCIA: Dos personas deben
* Make the marking on the wall to
fix the furniture.
* Hacer la marcación en la pared
para fijación del mueble.
* Level all furniture before setting.
* Nivelar todos los muebles antes
de instalar.
Step 07 - Wall mounting / Paso 07 - Fijacíon en la pared

15
F31
02x
"16
3
1º
2º
F01
02x
Wall Stud
4º
4º
3º
2x
-Si la posición del agujero
está en el montante de la
pared, arregle los muebles
solo con el tornillo. F01.
-If the position of the hole is
in the Stud of the wall,
fix the furniture only with
the screw. F01.
-Use WALL ANCHOR F31 only if you can not locat a stud in the wall.
-Utilice el ANCLA DE PARED F31
solo si no puede ubicar un montante en la pared.

16
6
Step 08/ Paso 08

17
1
1
3
5
4
8
9
6
7
2
2
10
11
Step 09/ Paso 09
Step 10/ Paso 10
2x
F27
04x
F12
08x
2x
4x
Fijar los tornillos parcialmente.
Secure the screws partially.
04x
F06
8
9

18
2º
Internal adjustment
Ajuste interno
Door adjustment/Ajuste de las puertas
Door
Puerta
Depth adjustment
Ajuste de profundidad
Door
Puerta
1º
1º
Step 11/ Paso 11
2x

19
Step 12/ Paso 12
F11
04x
F13
04x
F26
02x
F25
04x F23
04x
4x
4x
4x

20
ŸApply silicone Perimetrically between the
rail and the eyebrow of the sink.
ŸAplique silicón Perimetralmente entre el riel
y la ceja del fregadero.
Note: Silicone not included.
Obs: Silicón no incluido.
Silicone/Silicón 7
Step 13/ Paso 13
