BEST EXPERIENCE Springs Window Fashions Cordless Pull Shade Instruction sheet

1/16" drill bit
Broca de 1,6 mm
Mèche de 1,6 mm
8
7
6
5

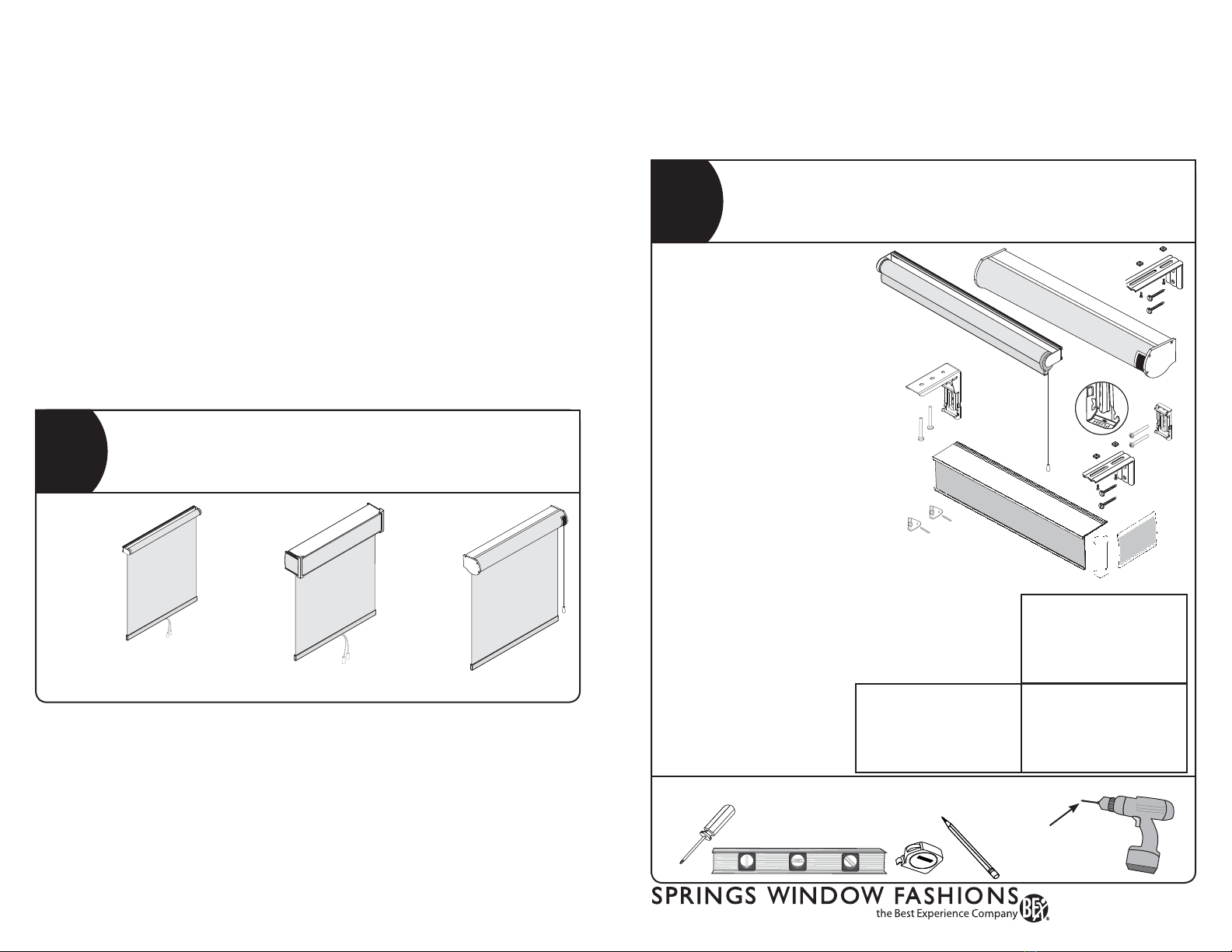

Everything needed to install your shade
Todo lo necesario para instalar su persiana
Tout le nécessaire pour installer le store
1
Finished looks
Apariencia final
Aspects finis
➜
Thank you for purchasing this fine window treatment proudly constructed by us. Your shade has been custom-made to
your personal specifications with the highest standards of quality and craftsmanship. We have confidence that it will
provide you with many years of beauty and easy maintenance. Enjoy!
Follow the easy step-by-step instructions to install your shade. Should you need additional support, please feel free to
call our Customer Service Center at 1-800-221-6352 or email us at [email protected]. We
will be glad to help you.
Again, we appreciate that you have chosen us to enhance the design and look of your home.
Gracias por comprar este fino producto de ventana que hemos fabricado con orgullo. Su persiana ha sido fabricada de
acuerdo a las especificaciones personales del cliente con los más altos estándares de artesanía y de calidad. Nosotros
tenemos la confianza que nuestro producto le brindará muchos años de belleza y fácil mantenimiento. Le deseamos que
la disfrute.
Siga las instrucciones “paso a paso” para instalar su persiana. Si necesitara soporte adicional haga el favor de
llamar a nuestro Centro de Servicio al Cliente al teléfono 1-800-221-6352 o envíenos un correo electrónico a
[email protected]. Estaremos encantados de ayudarle.
Nuevamente le agradecemos que nos haya escogido para mejorar el diseño y la apariencia de su hogar.
Merci d’avoir acheter ce superbe traitement pour fenêtre que nous sommes fiers d’avoir exécuté pour vous. Votre store
a été fait sur mesure selon votre propre cahier des charges dans un souci d’excellence et de la plus haute technicité.
Nous ne doutons pas qu’il vous offrira des années de beauté et d’entretien facile. Profitez-en bien!
Pour installer votre store, veuillez suivre les instructions détaillées. Si vous avez des questions, n’hésitez pas à prendre
contact avec notre Centre de service après-vente en téléphonant au 1-800-221-6352 ou par courrier électronique au:
[email protected]. Nous vous aiderons avec plaisir.
Encore une fois, nous vous remercions de nous avoir choisi pour améliorer et embellir votre intérieur.
How to Install
Outside-mount Cordless or Smart Pull Shade
CÓMO INSTALAR la persiana sin cordón o Smart Pull de instalación exterior
COMMENT INSTALLER Toile sans cordon ou Smart Pull à montage extérieur
1
4
Tools Needed • Herramientas necesarias • Outillage nécessaire
With a square-corner valance
Con una Cenefa de
Esquina Cuadrada
Avec une
cantonnière
à coins carrés
With a cassette valance
Con cenefa
de casete
Avec une
cantonnière
sans cordon
Without a valance
Sin Cenefa
Sans cantonnière
2
10
11
Lift cord, Smart Pull only/tassels, cordless only
Levante el cordón, únicamente las persianas Smart Pull/con borlas y las persianas sin cordón
Cordon de levage, Smart Pull seulement/glands, sans cordon seulement
3
Tabla de Soportes
(artículos 3, 4, 8 y 10)
Ancho Cantidad de
ordenado soportes
Hasta 91,4 cm 2
91,6 cm hasta 152,4 cm 3
152,6 cm hasta 200 cm 4
Bracket Chart
(items 3, 4, 8 & 10)
Ordered Width Bracket Qty.
Up to 36" 2
36 1/16"–60" 3
60 1/16"–78 3⁄4" 4
Tableau des supports
(articles 3, 4, 8 et 10)
Largeur Quantité de
commandée boîtier
Jusqu’à 91,4 cm 2
91,6 cm jusqu’à 152,4 cm 3
152,6 cm jusqu’à 200 cm 4
9
1Cordless or Smart Pull Shade
2Cassette Valance (if ordered)
3Cordless Shade Bracket
4Cordless Shade/Valance Bracket (if ordered)
5Square-corner Valance (if ordered)
6Square Valance Corner (if ordered)
7Square Valance Return (if ordered)
8Square-corner Valance Bracket (if ordered)
9Hold-down Brackets and Pins (if ordered)
10 Projection Brackets (if ordered)
11 Lift Cord (Smart Pull only)
1Persiana sin cordón o Smart Pull
2Cenefa de casete (si se ordena)
3Soporte de Persiana Sin Cuerda
4Persiana Sin Cuerda/Soporte de Cenefa
(si se ordena)
5Cenefa de Esquina Cuadrada (si se ordena)
6Esquina de Cenefa Cuadrada (si se ordena)
7Retorno de Cenefa Cuadrada (si se ordena)
8Soporte de Cenefa de Esquina Cuadrada
(si se ordena)
9 Soportes sostenedores y pasadores
(si se ordenan)
10 Soportes de Proyección (si se ordenan)
11 Cordón de elevación (únicamente para la persiana Smart Pull)
1Toile sans cordon ou Smart Pull
2Cantonnière sans cordon (si commandé)
3Support de cantonnière sans cordon
4Support de cantonnière / de store sans cordon
(si commandé)
5Cantonnière à coins carrés (si commandé)
6Coin de cantonnière carré (si commandé)
7Retour de cantonnière carré (si commandé)
8Support de cantonnière à coins carrés (si commandé)
9Supports de retenue et Chevilles (si commandé)
10 Supports de projection (si commandé)
11 Cordon de levage (Smart Pull seulement)
78007-01 (04/10)

Mark bottom and edge of back bar
Marque la parte inferior y el extremo de la barra de soporte
Marquer le bas et le bord de la barre arrière
2
Mark shade bracket locations
Marque la ubicación del soporte
Marquer l’emplacement des supports
3
Center over window and hold level
Centre sobre la ventana y sosténgala a nivel
Centrer au-dessus de la fenêtre et maintenir horizontalement
Without a valance or with a square-corner valance
Sin una cenefa o con una cenefa de Esquina Cuadrada
Sans cantonnière ou avec une cantonnière à coins carrés
With a cassette valance
Con cenefa de casete
Avec cantonnière sans cordon
Back Bar
Barra de Respaldo
Bar d’appui
Edge of back bar
Extremo de la barra
de respaldo
Bord du bar d’appui
Edge of back bar
Extremo de la barra
de respaldo
Bord du bar d’appui
1/4"
6, 4 mm
Space additional brackets equally, see bracket chart.
Espacie los soportes adicionales a distancias iguales, mire la tabla de soporte.
Placer des supports additionnels à égale distance, voir le tableau des supports.
2"
5, 1 cm 2" 5, 1 cm
Align bottom of shade bracket with mark; mark screw locations
Alinee la parte inferior del soporte con la marca; marque la ubicación de los tornillos
Aligner le bas du support avec la marque; marquer l’emplacement des vis
4
Optional projection brackets: mark shade bracket locations
Soportes de proyección opcional: marque la ubicación del soporte
Supports de projection optionnels: marquer l’emplacement des supports
3
Space additional brackets equally, see bracket chart.
Espacie los soportes adicionales a distancias iguales, mire la tabla de soporte.
Placer des supports additionnels à égale distance, voir le tableau des supports.
Without a valance or with a square-corner valance
Sin una cenefa o con una cenefa de Esquina Cuadrada
Sans cantonnière ou avec une cantonnière à coins carrés
With a cassette valance
Con cenefa de casete
Avec cantonnière sans cordon
2"
5, 1 cm
Edge of back bar
Extremo de la barra
de respaldo
Bord du bar d’appui
Edge of back bar
Extremo de la barra
de respaldo
Bord du bar d’appui
OR
•
O
•
OU
OR
•
O
•
OU
3/8"
9, 5 mm
Without a valance or with a square-corner valance
Sin una cenefa o con una cenefa de Esquina Cuadrada
Sans cantonnière ou avec une cantonnière à coins carrés
With a cassette valance
Con cenefa de casete
Avec cantonnière sans cordon
2"
5, 1 cm
78007-01 (04/10)
Springs Window Fashions • Middleton, WI 53562-1096

Optional projection brackets: mark screw locations
Soportes de proyección opcional: marque la ubicación del tornillo
Supports de projection optionnels: marquer l’emplacement des vis
4
2
1
OR
•
O
•
OU
With a cassette valance: 1) Align bottom of bracket with mark; mark top of bracket; 2) Align top of extension
bracket with mark made; mark screw locations.
Con cenefa de casete: 1) Alinee la parte inferior del soporte con la marca, marque la parte superior del soporte. 2) Alinee la parte
superior del soporte de extensión con la marca hecha, marque la ubicación de los tornillos.
Avec cantonnière sans cordon : 1) Aligner le bas du support avec la marque; marquer le haut du support ; 2) Aligner le haut de la
rallonge avec la marque qui a été faite; marquer l’emplacement des vis.
Without a valance or with a
square-corner valance
Sin una cenefa o con una cenefa
de Esquina Cuadrada
Sans cantonnière ou avec une
cantonnière à coins carrés
With a cassette valance
Con cenefa de casete
Avec une cantonnière sans cordon
Screw brackets into place
Atornille los soportes en su lugar
Visser les supports en place
6
Ensure marks are aligned and level; drill
Asegure que las marcas estén alineadas y a nivel; taladre
S’assurer que les marques sont alignées et à niveau; percer
5
If not installing square-corner valance, skip to step 13
Si no está instalada la cenefa de Ángulos Rectos, pase al paso 13
Pour une installation sans cantonnière à coins carrés, passer à l'étape 13
Optional projection brackets: screw brackets into place
Soportes de proyección opcional: atornille los soportes en su lugar
Supports de projection en option : visser les supports en place
6
Optional: assemble projection brackets
Opcional: ensamble los soportes de proyección
Optionnel: assembler les supports de projection
7
OR
•
O
•
OU
OR
•
O
•
OU
Without a valance or with
a square-corner valance
Sin una cenefa o con una
cenefa de Esquina Cuadrada
Sans cantonnière ou avec une
cantonnière à coins carrés
With a cassette
valance
Con cenefa de
casete
Avec cantonnière
sans cordon
Without a valance or with
a square-corner valance
Sin una cenefa o con una
cenefa de Esquina Cuadrada
Sans cantonnière ou avec une
cantonnière à coins carrés
With a cassette
valance
Con cenefa de casete
Avec cantonnière
sans cordon
78007-01 (04/10)
Springs Window Fashions • Middleton, WI 53562-1096

Optional square-corner valance: mark valance bracket locations, mark
screw holes, ensure marks are aligned and level and drill
Cenefa de Esquina Cuadrada Opcional: marque las ubicaciones de los soportes de la cenefa, marque los
agujeros de los tornillos, asegure que las marcas están alineadas y a nivel, y taladre.
Cantonnière à coins carrés en option : marquer l’emplacement des supports de cantonnière, marquer les
trous de vis, s’assurer que les marques sont alignées et de niveau, et percer
8
Optional square-corner valance: screw brackets into place
Cenefa de Esquina Cuadrada Opcional: atornille los soportes en su lugar
Cantonnière à coins carrés en option : visser les supports en place
9
Space additional brackets equally as possible
Distribuya los soportes adicionales a espacios iguales como sea posible
Placer les supports additionnels à intervalle aussi régulier que possible
Space additional brackets equally as possible
Distribuya los soportes adicionales a espacios iguales como sea posible
Placer les supports additionnels à intervalle aussi régulier que possible
4½"
11, 4 cm
¾"
19 mm
 / 8"
9,5 mm
3/4" above bracket with square-corner valance and projection option • 19 mm sobre el soporte con cenefa de Esquina
Cuadrada y opción de proyección • 19 mm au-dessus du support avec une cantonnière à coins carrés et projection en option
3/8" above bracket with square-corner valance and projection option • 9,5 mm sobre el soporte con cenefa de Esquina
Cuadrada y opción de proyección • 9,5 mm au-dessus du support avec une cantonnière à coins carrés et projection en option
OR • O • OU
4½"
11, 4 cm
4½"
11, 4 cm 4½" 11, 4 cm
78007-01 (04/10)
Springs Window Fashions • Middleton, WI 53562-1096
Optional square-corner valance: mount valance on brackets
Monte la cenefa en los soportes
Installer la cantonnière sur les supports
12
Optional square-corner valance: center valance on brackets;
mark; drill holes
Centre la cenefa; marque los agujeros a taladrar en el cubre polvo
Centrer la cantonnière; marquer l’emplacement des trous de percement sur le cache-poussière
Optional square-corner valance: prepare valance
Cenefa de Esquina Cuadrada Opcional: prepare la cenefa
Cantonnière à coins carrés en option : préparer la cantonnière
Returns can be trimmed with scissors
for perfect fit.
Los retornos pueden ser recortados con
tijeras para que tallen adecuadamente.
Les retours peuvent être coupés avec des
ciseaux pour un bon ajustement.
Insert ends of valance and return into valance corner slots.
Inserte los extremos de la cenefa y el retorno dentro de las ranuras de las esquinas de cenefa.
Insérer les extrémités de la cantonnière et le retour dans les rainures de coins de la cantonnière.
10
11
1/16" drill bit
Broca de 1,6 mm
Mèche de 1,6 mm

78007-01 (04/10)
Springs Window Fashions • Middleton, WI 53562-1096
Mount shade in brackets
Montaje de la persiana en los soportes
Installer le store dans les supports
Adjust clutch direction (Smart Pull only)
Ajuste la ubicación del embrague (únicamente para las persianas Smart Pull)
Régler la direction de l'embrayage (Smart Pull seulement)
13
14
SNAP!
¡Conecte!
SNAP!
SNAP!
¡Conecte!
SNAP!
Place bottom groove of shade back bar into bracket lip and rotate blind, snap into place.
Coloque la ranura inferior de la barra de respaldo de la persiana dentro del labio del soporte y rotando la persiana conéctela en su lugar.
Placer la rainure du bas de la barre d’appui du store dans le rebord du support et faire tourner le store, enclencher.
Back bar
Barra de Respaldo
Bar d’appui
Back bar
Barra de Respaldo
Bar d’appui
Without a valance or with square-corner valance
Sin una cenefa o con una cenefa de Esquina Cuadrada
Sans cantonnière ou avec une cantonnière à coins carrés
With a cassette valance
Con cenefa de casete
Avec cantonnière sans cordon
OR
•
O
•
OU
Remove end cap. Slide side latch
toward cord. Turn clutch
assembly.
Quite la tapa del extremo. Deslice el
pestillo lateral hacia el cordón. Gire el
ensamble del embrague.
Retirer le capuchon d'extrémité. Glisser
le loquet latéral vers le cordon. Tourner
l'assemblage de l'embrayage.
Side Latch
Pestillo Lateral
Loquet de côté
Install cassette valance (if ordered)
Instalar cenefa de casete (si se hace el pedido)
Installation de la cantonnière sans cordon (si commandé)
Flip tabs up to
lock into back bar.
Voltee las lengüetas
hacia arriba.
Plier les languettes
vers le haut.
Slide valance over
shade assembly.
Deslice la cenefa en el
conjunto de la persiana.
Faire glisser la
cantonnière sur le
montage du store.
15
Shade removal; remove valance first if installed
Retirar la persiana, retire primero la cenefa si está instalada
Enlèvement du store; d'abord, retirer la cantonnière si elle a été installée
➜
Back bar
Barra de Respaldo
Bar d’appui
Back bar
Barra de Respaldo
Bar d’appui
Without a valance or with square-corner valance
Sin una cenefa o con una cenefa de Esquina Cuadrada
Sans cantonnière ou avec une cantonnière à coins carrés
With a cassette valance
Con cenefa de casete
Avec cantonnière sans cordon
OR
•
O
•
OU
To remove shade from brackets, roll the shade up completely. Press release tab on bracket and rotate top of backer bar out of
bracket and away from wall. Remove shade completely from brackets.
Para remover la persiana de los soportes, enrolle la persiana completamente hacia arriba. Presione para liberar la lengüeta del
soporte y haga girar la parte superior de la barra de respaldo hacia afuera del soporte y alejándose de la pared. Remueva la
persiana completamente de los soportes.
Pour enlever le store des supports, enrouler le store complètement. Appuyer sur les languettes de détente qui se trouvent
sur le support et faire tourner le haut de la barre d’appui en la retirant des supports et en l’éloignant du mur. Enlever le store
complètement des supports.
Press or hammer pins into
holes in ends of bottomrail.
Presione o martille los
pasadores en los agujeros
que hay en los extremos
del riel inferior.
Appuyer sur les chevilles ou les
enfoncer dans les trous aux
extrémités de la barre inférieure.
Screw hold-down brackets
in position. Lower shade
and place pins into holes.
Atornille los soportes
sostenedores en su posición.
Baje la persiana y coloque los
pasadores en los agujeros.
Visser les supports de retenue en
position. Baisser le store et placer
les chevilles dans les trous.
Push
Empuje
Appuyer
Push
Empuje
Appuyer
Optional: install hold-down brackets
Opcional: instale soportes sostenedores
Optionnel: installer les supports de retenue
16

Single Touch Shade • Persiana de un Toque • Store à glands
Increase tension/lift speed
Aumenta la Tensión/ Velocidad de Levantamiento
Accroissement de la tension / vitesse d’enroulement
Decrease tension/lift speed
Reduce la Tensión/ Velocidad de Levantamiento
Diminution de la tension / vitesse d’enroulement
Adjust height and drop (Smart Pull only)
Ajuste la altura y la caída (únicamente para las persianas Smart Pull)
Régler la hauteur et la chute (Smart Pull seulement)
➜
Slide tab and rotate screwdriver to
raise or lower shade height.
Deslice la lengüeta y gire el destornillador
para levantar o bajar la altura de la
persiana.
Glisser la languette et tourner le tournevis
pour relever ou abaisser la hauteur du
store.
Cordless Shade • Persiana con Plegado Automático • Store sans cordon
If the shade does not wind up completely when operated, greater spring tension can be applied. Remove valance
if present. Rotate dial at end of shade in a downward motion to increase spring tension, upward to decrease
spring tension. Rotate dial one to two full turns and operate shade. Readjust if necessary.
Si la persiana no se desenrolla por completo cuando la hace funcionar, se puede aplicar un mecanismo de mayor tensión. Retire la cenefa si
está presente. Gire el dial que está al final de la persiana en un movimiento hacia abajo para aumentar el mecanismo de tensión, hacia
arriba para disminuir el mecanismo de tensión. Gire el dial de una a dos vueltas completas y haga funcionar la persiana. Reajuste si es
necesario.
Si le store ne s'enroule pas complètement lorsqu'il est actionné, il est possible d'augmenter la tension du ressort. Retirer la cantonnière, le cas
échéant. Faire tourner le cadran à l'extrémité du store vers le bas pour augmenter la tension du ressort, vers le haut pour diminuer la tension du
ressort. Donner un ou deux tours complets au cadran puis actionner le store. Tourner à nouveau si nécessaire.
NOTE: For reverse roll option,
directions are reversed.
NOTA: Para la opción de
enrollar en reversa, las
direcciones son invertidas
NOTA : Pour l’option
enroulement inverse, les
instructions sont inverséesa
Increase Tension/Lift Speed
Aumenta la Tensión/ Velocidad de Levantamiento
Accroissement de la tension / vitesse d’enroulement
Decrease Tension/Lift Speed
Reduce la Tensión/ Velocidad de Levantamiento
Diminution de la tension / vitesse d’enroulement
NOTE: For reverse roll option,
directions are reversed.
NOTA: Para la opción de
enrollar en reversa, las
direcciones son invertidas
NOTA : Pour l’option
enroulement inverse, les
instructions sont inverséesa
Lift tension adjustment (shade not lifting/lifting slowly)
Ajuste de tensión de levantamiento (Persiana no levanta/ levanta lentamente)
Réglage de la tension (store ne se relevant pas / se relevant lentement)
➜
Counter-clockwise
Hacia la izquierda
Sens anti-horaire
Clockwise
Hacia la derecha
Sens horaire
If the shade does not wind up completely when operated, greater spring tension can be applied. Remove
valance. Rotate Allen wrench in hole at end of shade in a downward motion to increase spring tension, upward
to decrease spring tension. Rotate Allen wrench one to two full turns and operate shade. Readjust if necessary.
Si la persiana no se enrolla por completo cuando la utiliza, se puede aplicar más tensión al resorte. Quite la
cenefa. Gire una llave Allen en un agujero en el extremo de la persiana con un movimiento hacia abajo para
aumentar la tensión del resorte, y hacia arriba para disminuirla. Gire la llave Allen de una a dos vueltas
completas y haga funcionar su persiana. Vuelva a ajustar si es necesario.
Si la toile ne s'enroule pas complètement pendant le fonctionnement, une tension de ressort supérieure peut être
appliquée. Retirer la cantonnière. Tourner la clé Allen dans le trou à l'extrémité de la toile d'un mouvement vers
le bas pour augmenter la tension du ressort, vers le haut pour diminuer la tension du ressort. Tourner la clé
Allen d'un ou deux tours complets et faire fonctionner la toile. Ajuster à nouveau si nécessaire.
78007-01 (04/10)
Springs Window Fashions • Middleton, WI 53562-1096

Removing one tassel, or both (cordless only)
Removiendo una borla, o ambas (Plegado Automático solamente)
Enlèvement d’un gland ou des deux (sans cordon seulement)
➜
The shade is provided with a decorative double tassel. If a single tassel is preferred, cut the cord near the knot
of one of the tassels. Remove this tassel and discard. Retie a double knot in the cord and trim away excess
cord. Pull cord tight to slide knot into bottomrail. If no tassel is preferred, cut the cord and pull both tassel and
cord out of bottomrail.
La persiana viene con una borla decorativa doble. Si prefiere una sola borla, corte el cordón cerca del nudo de una de las borlas.
Remueva esta borla y deséchela. Haga un nudo doble en el cordón y recorte el exceso de cuerda. Jale el cordón fuerte para
que el nudo se deslice dentro del riel inferior. Si prefiere no tener borlas, corte el cordón y jale ambas borlas y la cuerda fuera
del riel inferior.
Le store vient avec deux glands décoratifs. Si un seul gland est préférable, couper le cordon près du nœud d’un des glands.
Enlever ce gland et le jeter. Refaire le double nœud et couper le cordon en trop. Tirer sur le cordon pour faire glisser le nœud
dans la barre inférieure. Pour enlever les deux glands, couper le cordon et tirer sur le gland et le cordon et les retirer de la
barre inférieure.
Smart Pull shade operation
Funcionamiento de la persiana Smart Pull
Fonctionnement de la toile Smart Pull
➜
To lower: pull cord and release lowering blinds
to desired position.
Para bajarla: jale del cordón y baje la persiana hasta la
posición deseada.
Pour abaisser : tirer le cordon et relâcher pour abaisser
la toile à la position désirée.
To raise: pull cord raising shades to desired
position.
Para subirla: jale del cordón fuertemente y suéltelo.
Pour relever : tirer le cordon avec de longs coups et
relâcher.
Gently tug the cord 2" and
shade will lower
automatically.
Jale suavemente el cordón
5 cm y la persiana se
bajará automáticamente.
Tirez doucement sur le
cordon de 5 cm et la toile
s'abaisse automatiquement.
Pull and release cord
until desired height is
achieved.
Jale y suelte el cordón
hasta alcanzar la altura
deseada.
Tirer et relâcher le
cordon lorsque la
hauteur désirée est
atteinte.
78007-01 (04/10)
Springs Window Fashions • Middleton, WI 53562-1096
