BFT B EBA BLUE GATEWAY User manual

Attenzione! Leggere attentamente le“Avvertenze”all’interno! Caution! Read“Warnings”inside carefully!
Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die„Hinweise“ im Inneren!
¡Atención¡ Leer atentamente las“Advertencias”en el interior! Let op! Lees de“Waarschuwingen”tigre aan de binnenkant zorgvuldig!
B EBA WI-FI GATEWAY B EBA WI-FI GATEWAY D812878 00100_00 26-10-16
ISTRUZIONI DI INSTALLAZIONE INSTALLATION MANUAL INSTRUCTIONS D’INSTALLATION
MONTAGEANLEITUNG
INSTRUCCIONES DE INSTALACION INSTALLATIEVOORSCHRIFTEN
SCHEDA OPZIONALE
OPTIONAL BOARD
CARTE EN OPTION
OPTIONALE KARTE
TARJETA OPCIONAL
OPTIONELE KAART

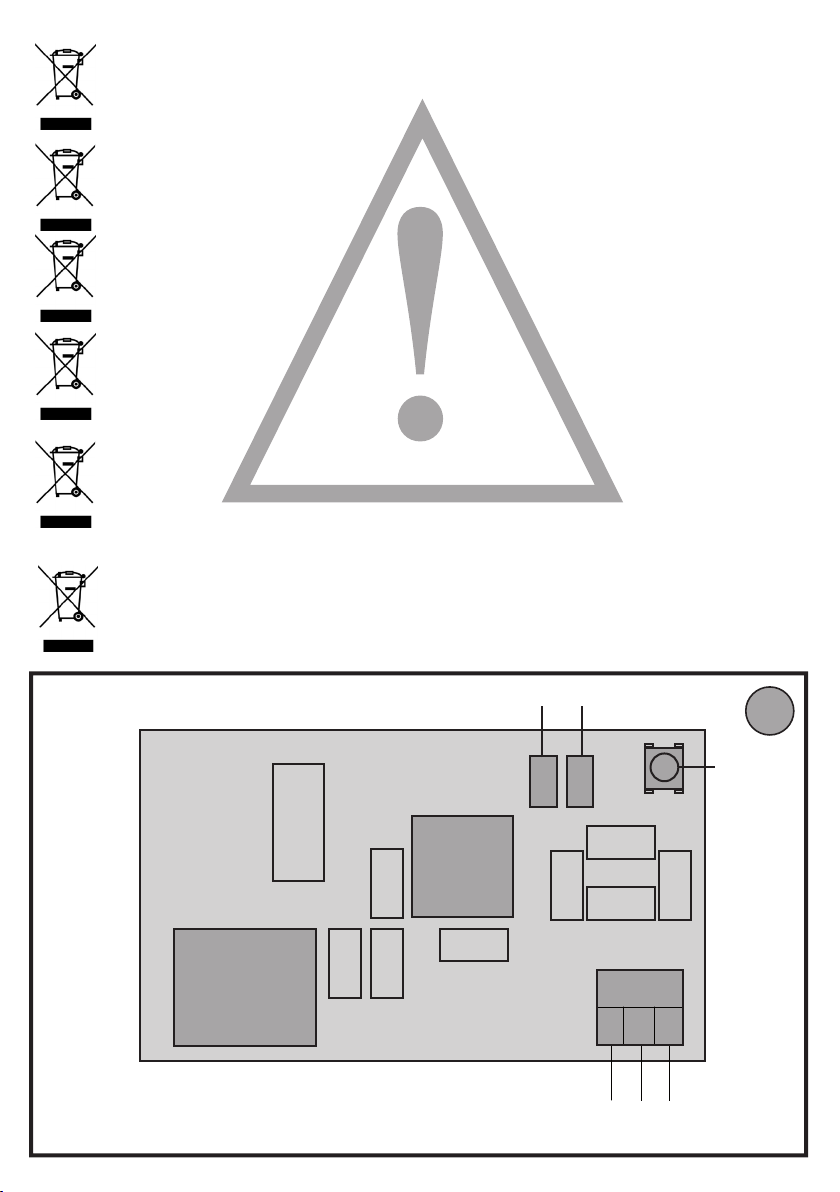

A
LED2 LED1
B0 A
RS485
(U-LINK)
RESET
Indirizzo
Address
Adresse
Adresse
Dirección
Adres
2 - B EBA WI-FI GATEWAY
D812878 00100_00
DEMOLIZIONE L’eliminazione dei materiali va fatta rispettando le norme vigenti.
Non gettate il vostro apparecchio scartato, le pile o le batterie usate nei riuti do-
mestici. Avete la responsabilità di restituire tutti i vostri riuti da apparecchiature
elettriche o elettroniche lasciandoli in un punto di raccolta dedicato al loro riciclo.
SCRAPPING Materials must be disposed of in accordance with the regulations in
force. Do not throw away your discarded equipment or used batteries with hou-
sehold waste. You are responsible for taking all your waste electrical and electronic
equipment to a suitable recycling centre.
DÉMOLITION Eliminez les matériaux en respectant les normes en vigueur. Ne jetez
ni les vieux appareils, ni les piles, ni les batteries usées avec les ordures domestiques.
Vous devez coner tous vos déchets d’appareils électriques ou électroniques à un
centre de collecte diérenciée, préposé à leur recyclage.
VERSCHROTTUNG Die Entsorgung der Materialien muss unter Beachtung der gel-
tenden Normen erfolgen. Bitte werfen Sie Ihr Altgerät oder die leeren Batterien nicht
in den Haushaltsabfall. Sie sind verantwortlich für die ordnungsgemäße Entsorgung
Ihrer elektrischen oder elektronischen Altgeräte durch eine ozielle Sammelstelle.
DESGUACE La eliminación de los materiales se debe realizar respetando las normas
vigentes. No desechar su equipo descartado, las pilas o las baterías usadas con los
residuos domésticos. Usted tiene la responsabilidad de desechar todos sus residuos
de equipos eléctricos o electrónicos, entregándolos a un punto de recogida dedica-
do al reciclaje de los mismos.
SLOOP De materialen moeten verwijderd worden met inachtneming van de gel-
dende normen. Uw niet meer gebruikte apparaat, de lege batterijen of accu’s niet
bij het huisvuil weggooien. U bent er verantwoordelijk voor al uw afval van elektri-
sche of elektronische apparatuur weg te brengen naar een inzamelpunt voor de
recycling ervan.

D
C
B
max 250 m
max 500 m
max 500 m
B EBA
U-LINK 485
B EBA
U-LINK 485
B EBA
WI-FI GATEWAY
max 250 m
B EBA
U-LINK 485
B EBA
U-LINK 485
B EBA
WI-FI GATEWAY
ROUTER
WI/FI
= ON = OFF
SLAVE
1 2 3
ON
OFF
4
SLAVE SLAVE SLAVE SLAVE
00
0 1 2 24 27
ADD
SM
BEBARS 485 LINK
B EBA WI-FI GATEWAY
0 A B
0 A B1 2 3
ON
OFF
4
BEBARS 485 LINK
0 A B1 2 3
ON
OFF
4
BEBARS 485 LINK
0 A B1 2 3
ON
OFF
4
BEBARS 485 LINK
0 A B
WI-FI
Indirizzo
Address
Adresse
Adresse
Dirección
Adres
=0
Indirizzo
Address
Adresse
Adresse
Dirección
Adres
=0
Indirizzo
Address
Adresse
Adresse
Dirección
Adres
=1
Indirizzo
Address
Adresse
Adresse
Dirección
Adres
=1
Indirizzo
Address
Adresse
Adresse
Dirección
Adres
=3
Indirizzo
Address
Adresse
Adresse
Dirección
Adres
=3
SSID=
BeBa-WiFi
_[Mac_address]
SSID= Wi_Router
SM -->Modo seriale / Serial mode / Mode série / Serieller Modus / Modo serial / Seriële modus
ADD-->Indirizzo/Address / Adresse / Adresse / Dirección / Adres
CASO 1: CONFIGURAZIONE COME ACCES POINT/ CASE 1: CONFIGURATION AS ACCESS POINT
CAS 1 : CONFIGURATION COMME POINT D’ACCES / FALL 1: KONFIGURIERUNG ALS ACCES POINT
CASO 1: CONFIGURACIÓN COMO ACCESS POINT / GEVAL 1: CONFIGURATIE ZOALS TOEGANGSPUNT
CASO 2: CONFIGURAZIONE COME CLIENT / CASE 2: CONFIGURATION AS CLIENT
CAS 2 : CONFIGURATION COMME CLIENT / FALL 2: KONFIGURIERUNG ALS CLIENT
CASO 2: CONFIGURACIÓN COMO CLIENT / GEVAL 2: CONFIGURATIE ZOALS KLANT
LEGENDA - KEY
LÉGENDE - LEGENDE
LEYENDA - LEGENDA
2 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 3
Max.32 centrali / Max. 32 control panels /Maxi 32 centrales
Max. 32 Steuergeräte / Máx.32 centrales / Max.32 centrales

MANUALE PER L’INSTALLAZIONEMANUALE PER L’INSTALLAZIONE

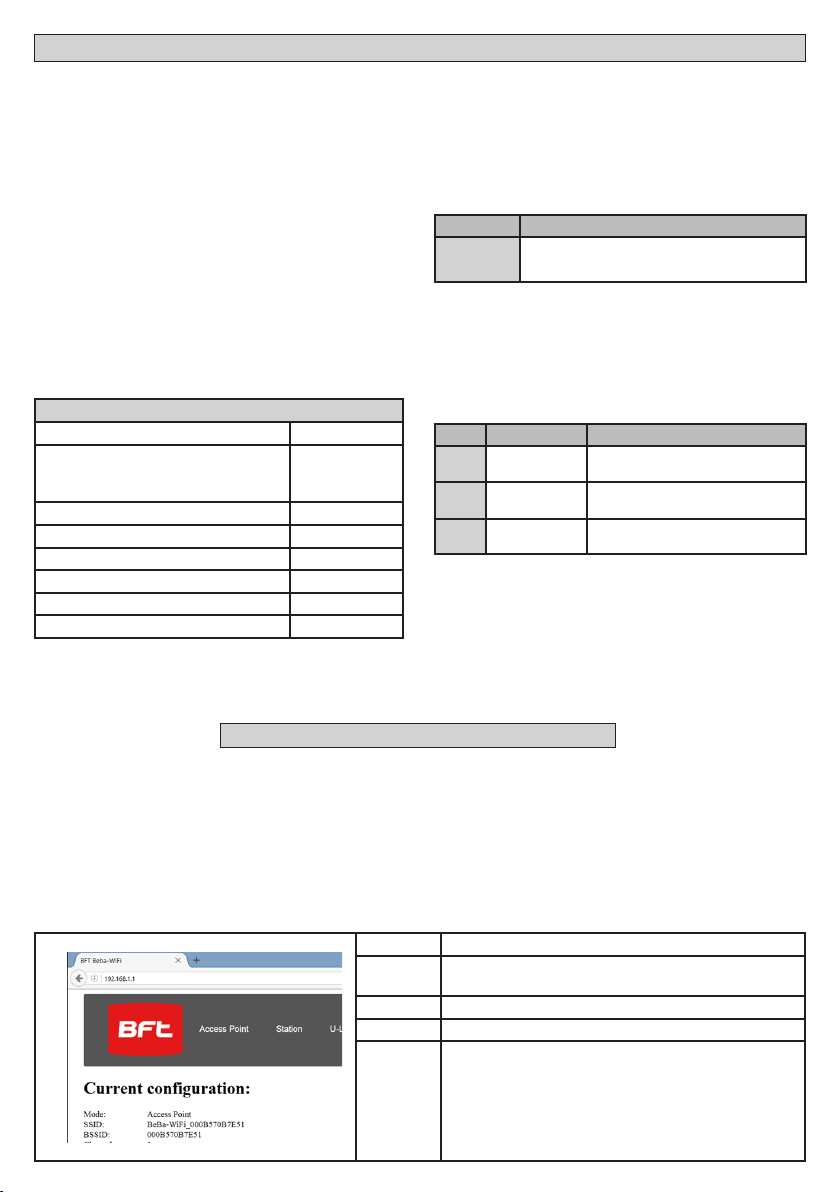

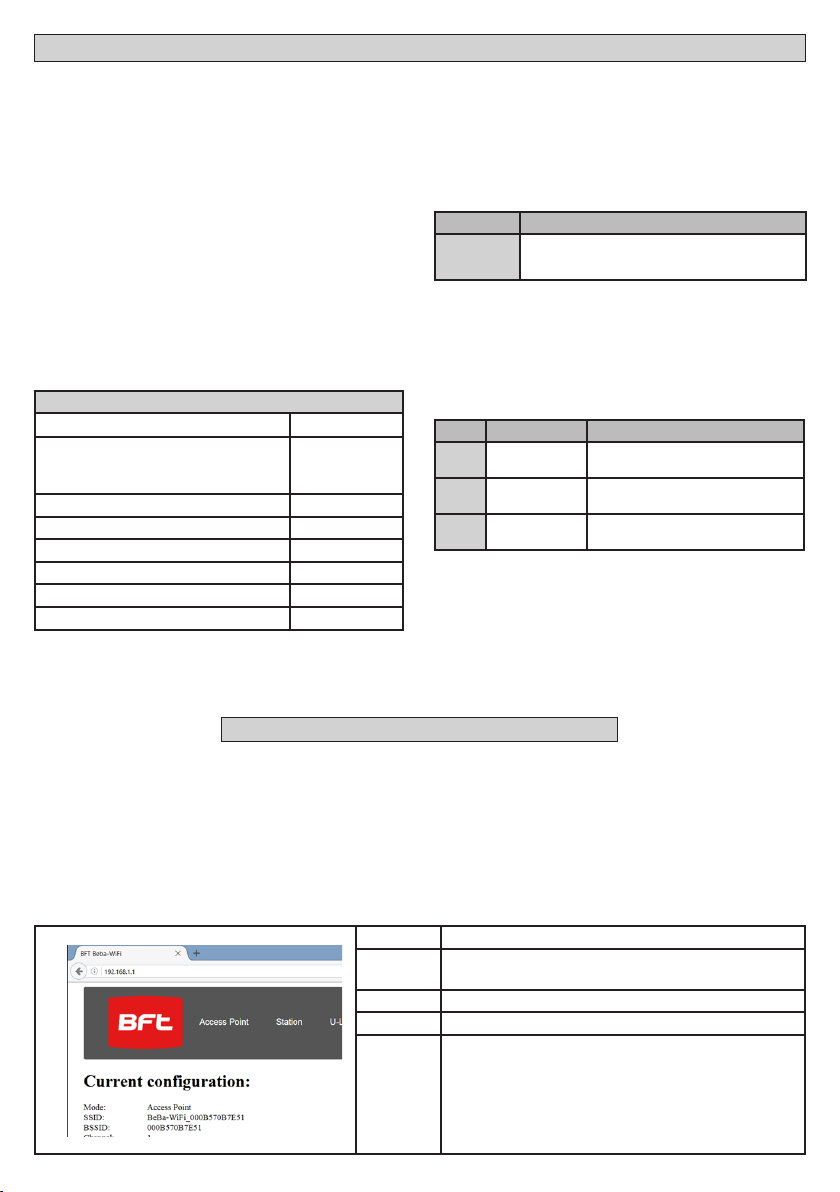

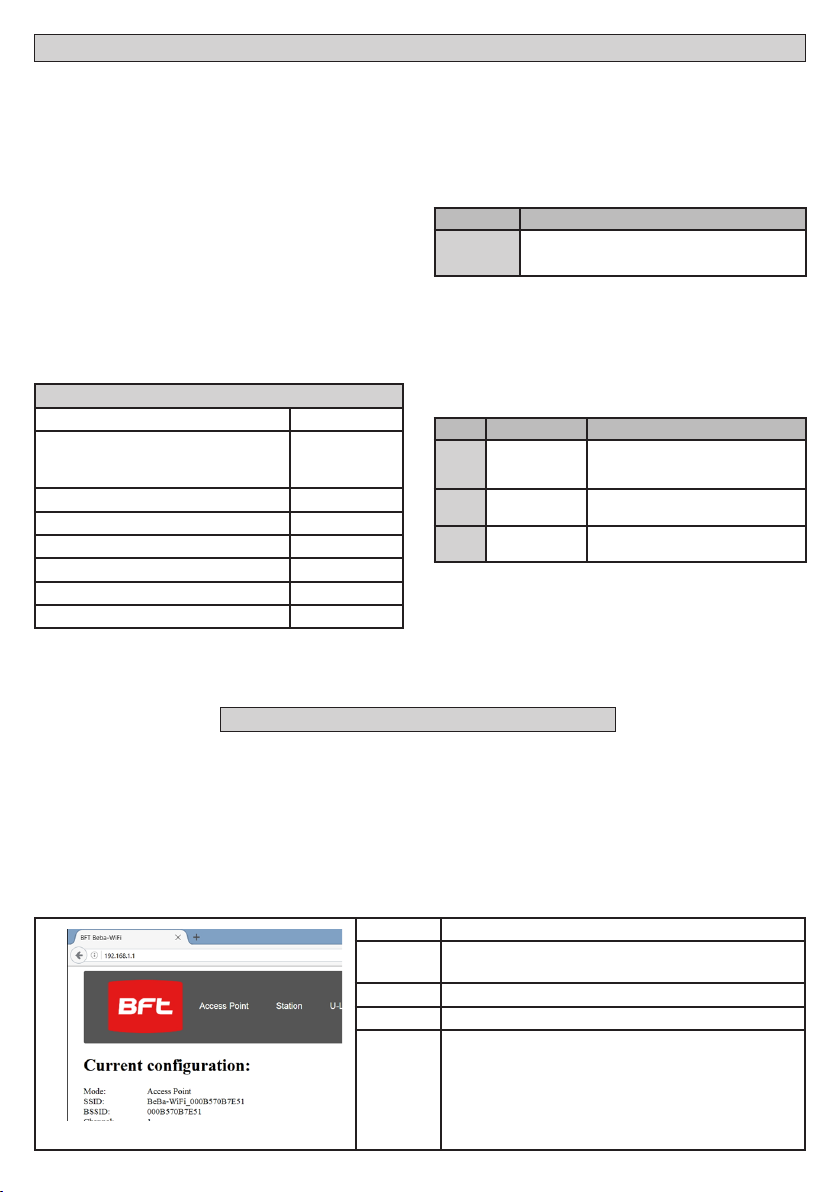

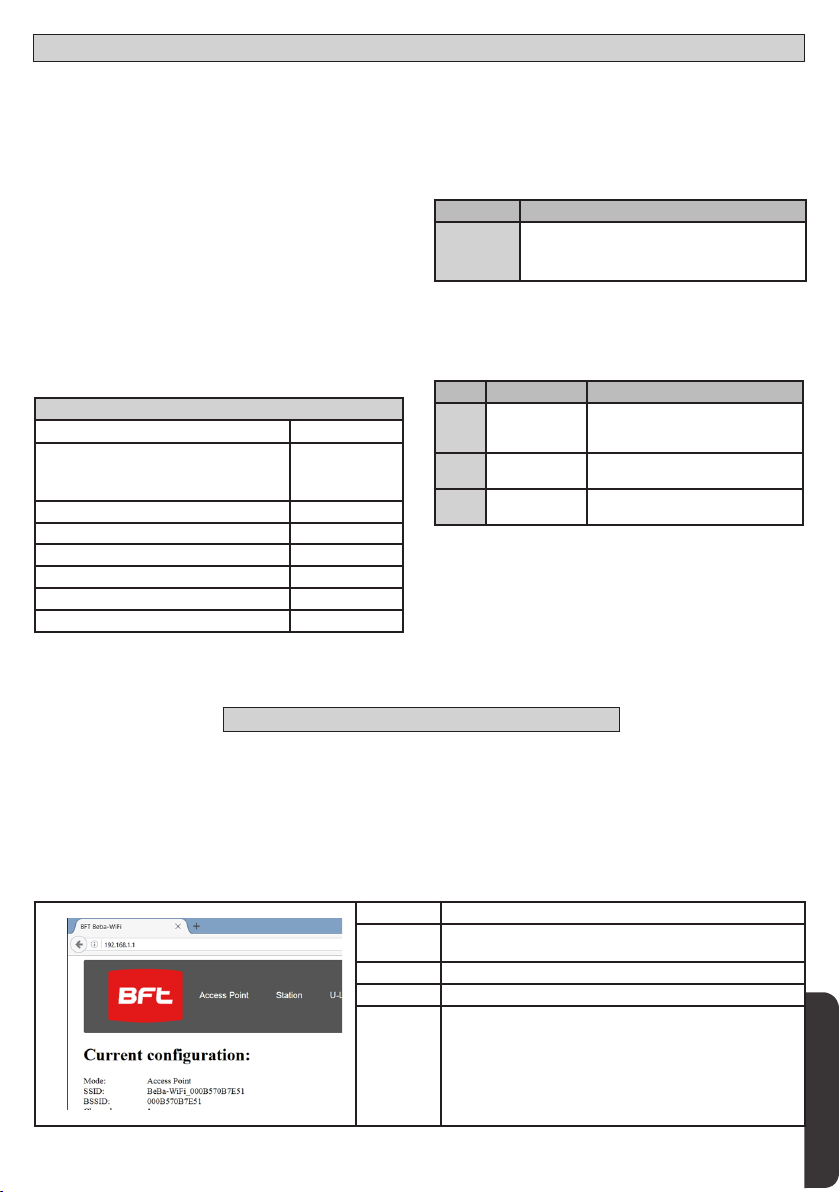

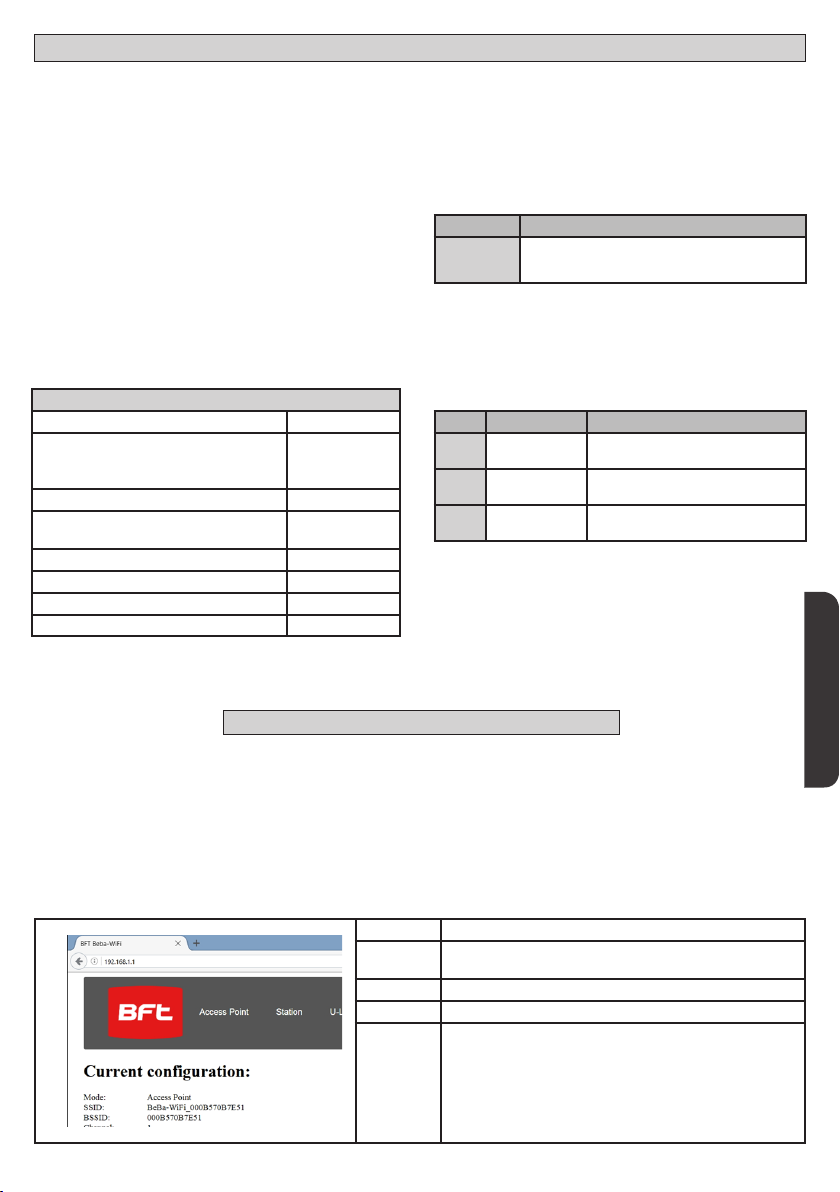

2) GENERALITÁ
Il modulo B EBA WI-FI GATEWAY consente la connessio-
ne di un supervisore*alla rete locale di dispositivi BFT U-
link compatibili tramite tecnologia TCP/IP su rete WI-FI.
Il modulo B EBA TCP/IP GATEWAY va collegato all’unico
dispositivo della rete locale con indirizzo 0.
Ogni dispositivo della rete deve avere un indirizzo diverso.
Con un supervisore*U-link è possibile indirizzare cia-
scun dispositivo della rete U-link locale e gestire para-
metri, impostazioni, trasmettitori e diagnostica.
Per le caratteristiche relative al supervisore e alle funzio-
ni disponibili fare riferimento al relativo manuale.
La rete è composta da un dispositivo con modulo B EBA
WI-FI GATEWAY a cui sono connessi via doppino tutti gli
altri dispositivi con seriale U-link.
La rete minima è composta dal singolo dispositivo con
indirizzo 0 con modulo B EBA WI-FI GATEWAY.
Nota: questa scheda è compatibile solo con centrali che
utilizzano il protocollo U-link.
(*) Con supervisore si intende o un programmatore pal-
mare o un software di gestione.
Vedi gure C e D per esempi di installazione.

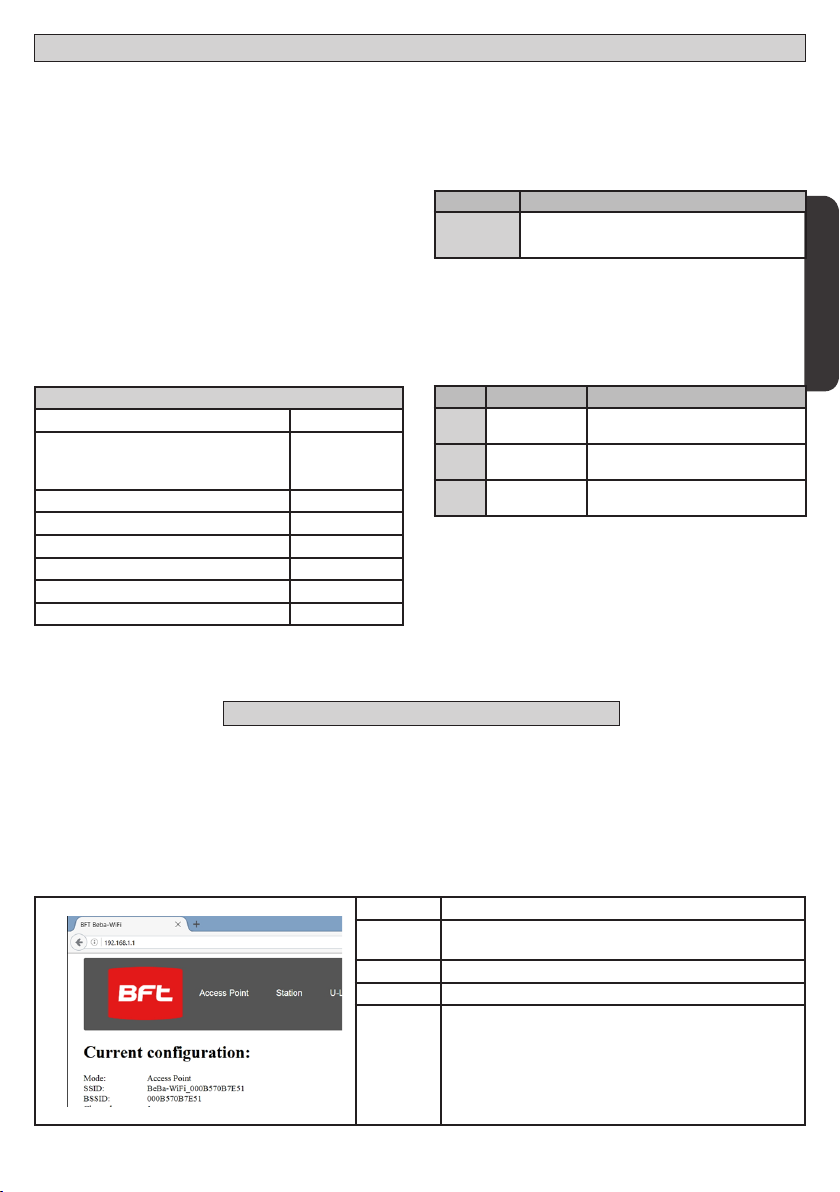

3) DATI TECNICI
Temperatura di funzionamento -20°/+50° C
Distanza max connessione con cavo:
- B EBA WI-FI GATEWAY e B EBA RS 485 LINK
-B EBA RS 485 LINK e B EBA RS 485 LINK
250 m
Distanza max lunghezza rete 500 m*1
N°. Max dispositivi su rete 485 32*2
Banda B EBA WI-FI GATEWAY 2400 - 2483,5 MHz
Dimensioni 42 x 29 mm (HxL)
Potenza di Trasmissione +16dBm
Sensibilità in Ricezione -98dBm
*1la lunghezza max della rete può essere prolungata
usando un repeater RS 485.
*2il numero di dispositivi può essere aumentato no a
120 utilizzando un repeater RS 485.
4) CABLAGGI NECESSARI AL FUNZIONAMENTO (Fig.B)
Le centrali sono collegate tra di loro con i 3 li relativi
alle schede di interfaccia B EBA RS 485 LINK. Utilizzare
esclusivamente un doppino di tipo telefonico. Nel caso
si utilizzi un cavo telefonico con più coppie risulta in-
dispensabile utilizzare i li della stessa coppia (A-B). La
lunghezza del cavo tra un modulo e l’altro non deve su-
perare i 250m.
Morsetto Descrizione
RS485 A
RS485 B
RS485 0
Collegamento alla rete U-link rispetto la
polarità
5) RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA
Attenzione riporta il modulo ai valori preimpostati da
fabbrica.
- Premere e tenere premuto il tasto RESET (Fig.A) per 5
secondi.
- Dopo il rilascio del pulsante LED1 lampeggia veloce-
mente il LED2 per 1 volta.
6) DIAGNOSTICA (Fig.A)
LED STATO SIGNIFICATO
LED 1 Led Fisso
Corretta inizializzazione del
modulo e alimentazione del
modulo
LED 1 Led
lampeggiante Scheda in errore
LED 2 Led acceso Il Led rileva la connessione U-Link
alla scheda
7) INSTALLAZIONE/CONFIGURAZIONE
Avvertenze:
- Leimmaginiegliscreenshotutilizzatiinquestomanuale
potrebbero dierire dal prodotto reale.
Dopo aver connesso la B EBA WI-FI GATEWAY al disposi-
tivo nell’apposito morsetto e aver cablato e congurato
in modo corretto la rete U-Link. Si deve congurare la B
EBA WI-FI GATEWAY in uno dei modi elencati di seguito.
CONFIGURAZIONE DELLA B EBA WI-FI GATEWAY
8) CASO 1: CONFIGURAZIONE COME ACCESS POINT (FIG.C)
Questo tipo di connessione permette di gestire un impianto U-Link con una propria SSID (Nome della WLAN)
collegandosi direttamente alla B EBA WI-FI GATEWAY dal wi del proprio PC, smartphone e/o tablet attraverso il
software dedicato di BFT.
1.Connettere il PC, smartphone e/o tablet alla rete SSID individuata dal nome BeBa_Wi_<Mac address> (usando
tipo di sicurezza WPA2-PSK e password di default BEBAWIFI) denita dalla B EBA WI-FI GATEWAY. Il Mac address della
B EBA WI-FI GATEWAY è quello che si trova nell’etichetta presente nella scheda B EBA WI-FI GATEWAY.
I metodi per la connessione alla rete Wi variano a seconda del dispositivo PC, smartphone e/o tablet e del sistema
operativo che si adotta, per capire come eettuare il collegamento controllare le istruzioni de vostro dispositivo.
2.Dopo aver eettuato la connessione alla B EBA WI-FI GATEWAY aprire il browser (assicurarsi di non avere il server
proxy attivo) digitare nella barra degli indirizzi l’indirizzo di default 192.168.1.1 della B EBA WI-FI GATEWAY.
Si raggiunge così la pagina della congurazione corrente del modulo
Mode Tipo di funzionamento impostato
SSID Nome della rete WLAN creata dalla B EBA WI-FI
GATEWAY [BeBa_Wi_<Mac address>]
BSSID MAC address
Channel Canale dove trasmette/riceve la scheda
Security Tipo di sicurezza impostato per la rete gestita dalla
B EBA WI-FI GATEWAY
4 - B EBA WI-FI GATEWAY
D812878 00100_00

ITALIANO
MANUALE PER L’INSTALLAZIONEMANUALE PER L’INSTALLAZIONE

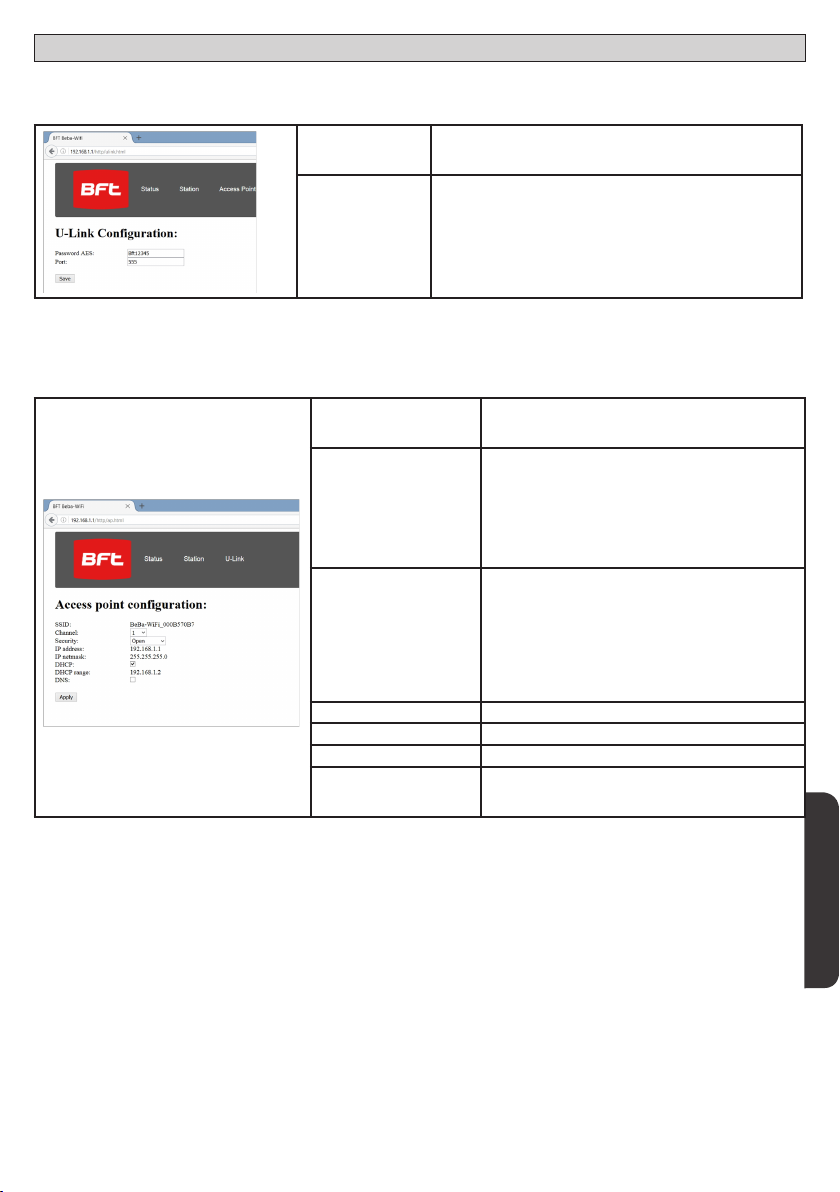

8.1) Step1 : IMPOSTAZIONI PARAMETRI U-Link
La scheda B EBA WI-FI GATEWAY per essere utilizzata con i software dedicati di BFT è necessario impostare i parametri
relativi alla congurazione U-Link cliccando su [U-Link] nel menu presente nell’intestazione.
Password AES Password per la crypatzione AES del protocollo U-Link. Lunghezza compresa tra 8 e16 caratteri. Valore di dafault
Bft12345
Port: Porta dove risponde il servizio U-link della scheda B EBA WI-FI
GATEWAY. Valore di dafault 1111
Dopo aver modicato i parametri cliccare su [Save]
8.2) Step2 : IMPOSTAZIONI PARAMETRI Access Point
Per poter modicare le impostazione di default dell’Access Point cliccare su [Access Point] nel menu presente
nell’intestazione.
Modicare le impostazioni se necessario
SSID Nome della rete WLAN creata dalla B EBA WI-FI GATEWAY [BeBa_Wi_<Mac address>]
Non modicabile
Channel
Canale dove trasmette/riceve la scheda
Se si utilizzano più B EBA WI-FI GATEWAY, in
prossimità, congurate come Access Point, ridurre
l’interferenza radio selezionando canali diversi per
ognuna delle B EBA WI-FI GATEWAY adiacenti. Si
consiglia una spaziatura di quattro canali tra le B EBA
WI-FI GATEWAY adiacenti (per esempio, utilizzare i
canali 1 e 5, o 6 e 10).
Security
Tipo di sicurezza impostato per la rete gestita dalla B
EBA WI-FI GATEWAY.
Possibili impostazioni:
-Open - Rete aperta, senza critograa
-WPA-PSK - Rete crittografata secondo protocollo
WPA-PSK
-WPA2-PSK - Rete crittografata secondo protocollo
WPA2-PSK
- WEP - Rete crittografata secondo protocollo WEP
IP Address Indirizzo IP assegnato alla B EBA WI-FI GATEWAY
IP netmask Impostazione nella netmask
DHCP Abilita/Disabilita DHCP il server DHCP
DHCP start IP Address
Valore del primo indirizzo utilizzato dal server DHCP.
Massimo 5 IP dispositivi.
Per rendere eettive le modiche cliccare su [Apply] dopo questo la scheda potrà non essere raggiungibile con le
congurazione di default.
Nota: I dati necessari per poter interfacciare la scheda B EBA WI-FI GATEWAY con i software BFT sono:
-IP della scheda
-Porta dove risponde il servizio U-link
-Password AES

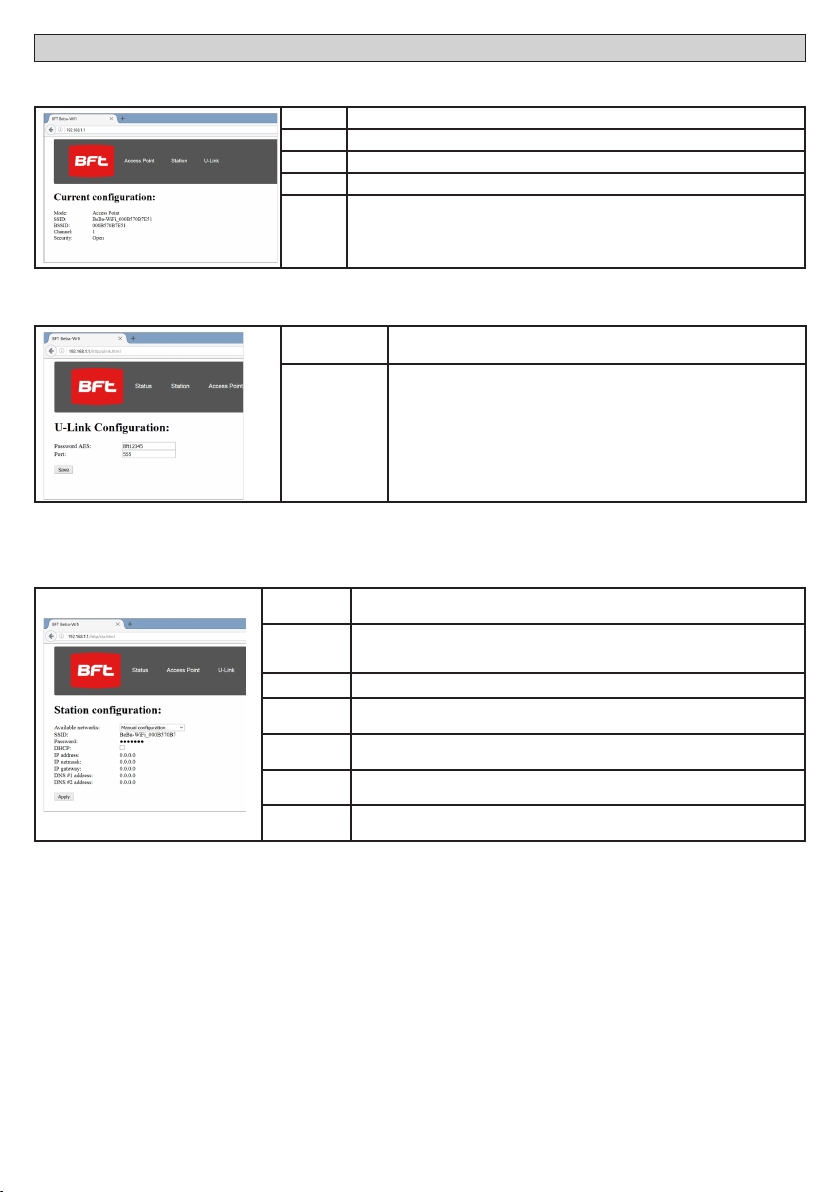

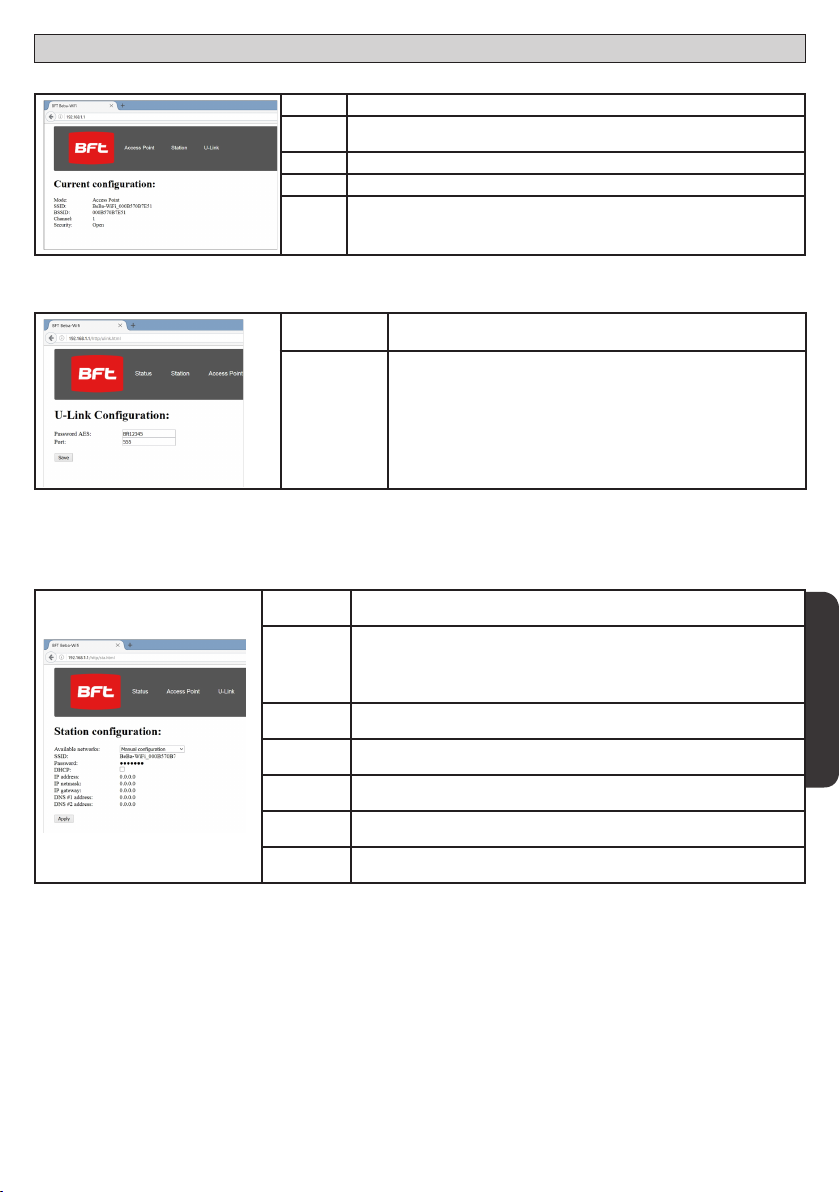

9) CASO 2: CONFIGURAZIONE COME CLIENT (FIG. D)
Questo tipo di connessione permette di gestire un impianto U-Link sfruttando la scheda B EBA WI-FI GATEWAY
connessa ad una rete WLAN esistente alla quale sono collegati i propri PC, smartphone e/o tablet sempre attraverso
software dedicato di BFT.
1.Connettere il PC, smartphone e/o tablet alla rete SSID individuata dal nome BeBa_Wi_<Mac address> (usando
tipo di sicurezza WPA2-PSK e password di default BEBAWIFI) denita dalla B EBA WI-FI GATEWAY. Il Mac address della
B EBA WI-FI GATEWAY è quello che si trova nell’etichetta presente nella scheda B EBA WI-FI GATEWAY.
I metodi per la connessione alla rete Wi variano a seconda del dispositivo PC, smartphone e/o tablet e del sistema
operativo che si adotta, per capire come eettuare il collegamento controllare le istruzioni de vostro dispositivo.
2.Dopo aver eettuato la connessione alla B EBA WI-FI GATEWAY aprire il browser (assicurarsi di non avere il server
proxy attivo) digitare nella barra degli indirizzi l’indirizzo di default 192.168.1.1 della B EBA WI-FI GATEWAY
Si raggiunge così la pagina della congurazione corrente del modulo
4 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 5

MANUALE PER L’INSTALLAZIONEMANUALE PER L’INSTALLAZIONE
Nella schermata vengono riportate:
Mode Tipo di funzionamento impostato
SSID Nome della rete WLAN creata dalla B EBA WI-FI GATEWAY [BeBa_Wi_<Mac address>]
BSSID Mac address
Channel Canale dove trasmette/riceve la scheda
Security Tipo di sicurezza impostato per la rete gestita dalla B EBA WI-FI GATEWAY
9.1) Step1 : IMPOSTAZIONE PARAMETRI U-Link
La scheda B EBA WI-FI GATEWAY per essere utilizzata con i software dedicati di BFT è necessario impostare i parametri
relativi alla congurazione U-Link cliccando su [U-Link] nel menu presente nell’intestazione.
Password AES Password per la crypatzione AES del protocollo U-link.
Lunghezza compresa tra 8 e16 caratteri. Valore di default Bft12345
Port: Porta dove risponde il servizio U-link della scheda B EBA WI-FI
GATEWAY. Valore di dafault 1111
Dopo aver modicato i parametri cliccare su [Save]
9.2) Step2 : IMPOSTAZIONE PARAMETRI Client
Per poter modicare le impostazione di default della scheda B EBA WI-FI GATEWAY per impostarla come client cliccare
su [Station] nel menu presente nell’intestazione.
Available
Networks Riporta l’elenco delle reti presenti e visibili raggiungibili dal modulo
SSID Indica la rete wi alla quale ci si vuole collegare. Se la rete non è visibile impostando [manual conguration] in [Available Networks] si può
digitare il nome della rete wi nascosta alla quale ci si vuole collegare.
Password Password della rete Wi alla quale ci si vuole collegare.
DHCP Abilitare se si prevede che la rete WLAN alla quale ci si collega associ in
automatico l’IP della B EBA WI-FI GATEWAY
IP address Si imposta l’indirizzo IP della scheda B EBA WI-FI GATEWAY. Se DHCP non è
abilitato.
IP netmask Si imposta il netmask della scheda B EBA WI-FI GATEWAY. Se DHCP non è
abilitato.
IP gateway Si imposta l’indirizzo IP del router alla quale ci si collega. Se DHCP non è
abilitato.
Per rendere eettive le modiche cliccare su [Apply]. Dopo questo la scheda non è più raggiungibile attraverso il browser.
Per poter ripristinare la congurazione didefault della scheda B EBA WI-FI GATEWAY vai al paragrafo RIPRISTINO DELLE
IMPOSTAZIONI DI FABBRICA.
Nota per il corretto funzionamento con i software BFT la scheda B EBA WI-FI GATEWAY deve essere raggiungibile con
un IP sso e ciò può essere possibile:
-impostandolo direttamente nel browser durante la congurazione del client
-impostando una regola nel router che gestisce la rete Wi alla quale ci connettiamo che associa al Mac address della
scheda lo stesso IP.
Nota: I dati necessari per poter interfacciare la scheda B EBA WI-FI GATEWAY con i software BFT sono:
-IP della scheda
-Porta dove risponde il servizio U-link
-Password AES
INSTALLATION MANUAL
6 - B EBA WI-FI GATEWAY
D812878 00100_00

ENGLISH
MANUALE PER L’INSTALLAZIONEMANUALE PER L’INSTALLAZIONE INSTALLATION MANUAL
2) GENERAL INFORMATION
The B EBA WI-FI GATEWAY module allows you to connect a
supervisor*to the local network of compatible BFT U-link
devices by means of TCP/IP technology on the WI-FI Net-
work. The B EBA TCP/IP GATEWAY module must be con-
nected to the only local network device with the address 0.
Each network device must have a dierent address.
Using a U-link supervisor*, you can address each device in
the local U-link network and manage parameters, settings,
transmitters and diagnostics.
For information on the features of the supervisor and avail-
able functions, refer to the relevant manual.
The network is made up of a device with a B EBA WI-FI GATE-
WAY module to which all the other devices are connected
using twisted pair cabling in a U-link serial connection.
The smallest possible network is made up of a single device
with the address 0 with a B EBA WI-FI GATEWAY module.
Note: this board is compatible only with control panels us-
ing the U-link protocol.
(*) Supervisor means a handheld programmer or manage-
ment software.
See gures C and D for examples of installation.
3) TECHNICAL SPECIFICATIONS
Operating temperature -20°/+50° C
Max. connection distance with cable:
- B EBA WI-FI GATEWAY and B EBA RS 485 LINK
-B EBA RS 485 LINK and B EBA RS 485 LINK
250 m
Max. network length 500 m*1
Max Max. of devices on 485 network 32*2
B EBA WI-FI GATEWAY band 2400-2483.5 MHz
Dimensions 42 x 29 mm (HxL)
Transmit Power +16dBm
Receiving Sensitivity -98dBm
*1the max. network length can be extended using an RS
485 repeater.
*2the number of devices can be increased to 120 using an
RS 485 repeater.
4) WIRING REQUIRED FOR OPERATION (Fig.B)
The control panels are connected to each other with 3 wires
relating to the B EBA RS 485 LINK interface boards. Use twist-
ed pair cabling only. When using a telephone cable with
more than one pair, it is essential to use wires from the same
pair (A-B). The length of the cable between one module and
the next must not be greater than 250 m.
Terminal Description
RS485 A
RS485 B
RS485 0
Connection to the U-link network with regards
to polarity
5) RESTORING FACTORY SETTINGS
Attention: it restores the factory pre-set settings.
- Press without releasing the RESET button (Fig.A) for 5 sec-
onds.
- After releasing the LED1 button, the LED2 ashes quickly
once.
6) DIAGNOSTICS (Fig.A)
LED STATUS MEANING
LED 1 Fixed Led
Proper initialization and supply of
the module
LED 1 Led
ashing Faulty board
LED 2 Led access The LED detects the U-Link
connection to the board
7) INSTALLATION/CONFIGURATION
Warning:
- The images and screenshots used herein may dier from
the actual product.
After connecting the B EBA WI-FI GATEWAY to the device
in the proper terminal and have wired and congured the
U-Link network correctly. The B EBA WI-FI GATEWAY must be
congured in one of the following ways.
CONFIGURATION OF THE B EBA WI-FI GATEWAY
8) CASE 1: CONFIGURATION AS ACCESS POINT (FIG.C)
This type of connection allows you to manage a U-Link system with its own SSID (Name of the WLAN) by connecting directly
to the B EBA WI-FI GATEWAY of the wi from the PC, smartphone and/or tablet through the dedicated BFT software.
1.Connect the PC, smartphone and/or tablet to the SSID network identied by the name BeBa_Wi_<Mac address> (using
WPA2-PSK security type, and the default password BEBAWIFI) dened by the EBA B WI-FI GATEWAY. The Mac address of the
B EBA WI-FI GATEWAY is what is on the label on the B EBA WI-FI GATEWAY board.
The methods for connecting to the WiFi network vary depending on the PC, smartphone and/or tablet and operating
system adopted, to understand how to connect, check the instructions of the device.
2.After connecting to the B EBA WI-FI GATEWAY open the browser (be sure not to have the proxy server active), type in the
address bar the default address of 192.168.1.1 of the B EBA WI-FI GATEWAY.
It reaches the current conguration of the module page
Mode Operating mode set
SSID WLAN network name created by the WI-FI B EBA
GATEWAY [BeBa_Wi_<Mac address>]
BSSID MAC address
Channel Channel which transmits/receives the board
Security Security type set for the network operated by
B EBA WI-FI GATEWAY
6 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 7

INSTALLATION MANUALINSTALLATION MANUAL
8.1) Step1: U-Link PARAMETERS SETTING
The B EBA WI-FI GATEWAY board to be used with dedicated BFT software needed to set the parameters for the U-Link by
clicking on the [U-Link] conguration in this installation menu.
Password AES Password for the AES encryption protocol U-Link.
Length between 8 and 16 characters. Bft12345 default value
Port: Port corresponding to the U-link service of the B EBA WI-FI
GATEWAY board. 1111 default value
After changing the parameters click [Save]
8.2) Step2: PARAMETER SETTING Access Point
In order to change the default access point, click [Access Point] in the installation menu.
Change the settings if necessary
SSID WLAN network name created by the WI-FI B EBA GATEWAY [BeBa_Wi_<Mac address>]
Not modiable
Channel
Channel which transmits/receives the board
If multiple B EBA WI-FI GATEWAY are used in
proximity congured as an access point, reduce radio
interference by selecting dierent channels for each
of the adjacent B EBA WI-FI GATEWAY. A spacing of
four channels is recommended between the adjacent
B EBA WI-FI GATEWAY (for example, use channels 1
and 5, or 6 and 10).
Security
Security type set for the network operated by B EBA
WI-FI GATEWAY.
Possible settings:
-Open - Open network, without encryption
-WPA-PSK - Network encrypted according to WPA-
PSK Protocol
-WPA2-PSK - Network encrypted according to WPA2-
PSK Protocol
- WEP - Network encrypted according to WEP Protocol
IP Address IP address assigned to the B EBA WI-FI GATEWAY
IP netmask Netmask setting
DHCP Enables/Disables DHCP of the DHCP server
DHCP start IP Address
Value of the rst address used by the DHCP server.
5 IP devices max.
To make the changes, click [Apply] , after this the board cannot be accessed with the default conguration.
Note: The data required in order to interface the B EBA WI-FI GATEWAY board with the BFT software is:
-IP of the board
-Port must answer the U-link service
-Password AES
9) CASE 2: CONFIGURATION AS CLIENT (FIG. D)
This type of connection allows to manage a U-Link system using the B EBA WI-FI GATEWAY board connected to an existing
WLAN network which is connected to the PC, smartphone and/or tablet always through dedicated BFT software.
1. Connect the PC, smartphone and/or tablet to the SSID network identied by the name BeBa_Wi_<Mac address> (using
WPA2-PSK security type, and the default password BEBAWIFI) dened by the EBA B WI-FI GATEWAY. The Mac address of the
B EBA WI-FI GATEWAY is what is on the label on the B EBA WI-FI GATEWAY board.
The methods for connecting to the WiFi network vary depending on the PC, smartphone and/or tablet and operating
system adopted, to understand how to connect, check the instructions of the device.
2.After connecting to the B EBA WI-FI GATEWAY open the browser (be sure not to have the proxy server active), type in the
address bar the default address 192.168.1.1 of the B EBA WI-FI GATEWAY
It reaches the current conguration of the module page
8 - B EBA WI-FI GATEWAY
D812878 00100_00

ENGLISH
INSTALLATION MANUALINSTALLATION MANUAL
On the screen is shown:
Mode Operating mode set
SSID
WLAN network name created by the WI-FI B EBA GATEWAY [BeBa_Wi_<Mac
address>]
BSSID Mac address
Channel Channel which transmits/receives the board
Security Security type set for the network operated by B EBA WI-FI GATEWAY
9.1) Step1: U-Link PARAMETER SETTING
The B EBA WI-FI GATEWAY board to be used with dedicated BFT software needed to set the parameters for the U-Link by
clicking on the [U-Link] conguration in this installation menu.
Password AES Password for the AES encryption protocol U-Link.
Length between 8 and 16 characters. Bft12345 default value
Port: Port corresponding to the U-link service of the B EBA WI-FI GATEWAY
board. 1111 default value
After changing the parameters click [Save]
9.2) Step2: Client PARAMETER SETTING
In order to change the default setting of the B EBA WI-FI GATEWAY board to set it as a client click [Station] in the installation
menu.
Available
Networks Shows the list of networks that are visible and accessible from the module
SSID It indicates the wireless network to connect to. If the network is not visible by setting [manual conguration] in [Available Networks] it is possible
to type the hidden wireless network name to which you want to connect.
Password Password of the WiFi network to connect to.
DHCP Enable it if is expected that the WLAN to which to connect automatically
associates the IP of the B EBA WI-FI GATEWAY
IP address Setting the IP address of the B EBA WI-FI GATEWAY board if DHCP is not
enabled.
IP netmask It sets the netmask of the B EBA WI-FI GATEWAY board if DHCP is not enabled.
IP gateway Setting the IP address of the router to which to connect if DHCP is not
enabled.
For the changes to take eect, click on [Apply]. After that the board is no longer accessible through the browser.
In order to restore the default conguration of the B EBA WI-FI GATEWAY board, see section RESET TO FACTORY SETTINGS.
Note: for correct operation with the BFT software the B EBA WI-FI GATEWAY board must be accessed with a xed IP and this
can be possible:
-setting it directly on the browser during client setup
-by setting a rule in the router that manages the WiFi network to which to connect that associates the Mac address of the
same IP board.
Note: The data required in order to interface the B EBA WI-FI GATEWAY board with the BFT software is:
-IP of the board
-Port must answer the U-link service
-Password AES
8 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 9

MANUEL D’INSTALLATIONMANUEL D’INSTALLATION
2) GÉNÉRALITÉS
Le module B EBA WI-FI GATEWAY permet de connecter un
superviseur*sur le réseau local de dispositifs BFT U-Link
compatibles grâce à la technologie TCP/IP sur réseau WI-FI.
Le module B EBA TCP/IP GATEWAY doit être connecté sur le
seul dispositif du réseau local ayant l’adresse 0
Tous les dispositifs du réseau doivent avoir une adresse dif-
férente.
Avec un superviseur *U-Link vous pouvez adresser chaque
dispositif du réseau U-Link local et gérer les paramètres, les
congurations, les émetteurs et le diagnostic.
Pour connaître les caractéristiques du superviseur et les
fonctions disponibles consultez le manuel intéressé.
Le réseau est formé par un dispositif avec module B EBA WI-
FI GATEWAY auquel sont connectés, via un double câble,
tous les autres dispositifs avec port série U-Link.
Le réseau minimum est formé par un seul dispositif ayant
l’adresse 0 et équipé de module B EBA WI-FI GATEWAY .
Remarque :cette carte n’est compatible qu’avec les centrales
qui exploitent le protocole U-link.
(*) Par superviseur on entend soit un programmateur pal-
maire soit un logiciel de gestion.
Cf. Figures C et D pour avoir des exemples de montage
3) DONNÉES TECHNIQUES
Température de fonctionnement -20°/+50° C
Distance maxi connexion par câble
- B EBA WI-FI GATEWAY et B EBA RS 485 LINK
-B EBA RS 485 LINK et B EBA RS 485 LINK
250 m
Distance maxi longueur réseau 500 m*1
N°. Dispositifs maxi sur réseau 485 32*2
Bande B EBA WI-FI GATEWAY 2400 - 2483,5 MHz
Dimensions 42 x 29 mm (HxL)
Puissance de transmission +16dBm
Sensibilité de réception -98dBm
*1la longueur maxi du réseau peut être prolongée à l’aide
d’un répétiteur RS 485.
*2le nombre de dispositifs peut être augmenté jusqu’à 120 à
l’aide d’un répétiteur RS 485.
4) CÂBLAGES NÉCESSAIRES AU FONCTIONNEMENT (Fig.B)
Les centrales sont connectées entre elles à l’aide des 3 ls
des cartes d’interface B EBA RS 485 LINK. Utilisez exclusive-
ment une paire torsadée téléphonique. Si vous utilisez un
câble téléphonique avec plusieurs paires, vous devez abso-
lument utiliser les ls d’une même paire (A-B). La longueur
du câble entre un module et l’autre ne doit pas dépasser 250
mètres.
Borne Description
RS485 A
RS485 B
RS485 0
Connexion sur le réseau U-link respectant la
polarité
5) RÉTABLISSEMENT DES CONFIGURATIONS D’USINE
Attention ramène le module aux valeurs précongurées
en usine.
- AppuyezsanslalâchersurlatoucheRESET/RÉINITIALISATION
(Fig. A) pendant 5 secondes
- Une fois la touche LED1 lâchée la LED2 1 clignote rapide-
ment fois
6) DIAGNOSTIC (Fig.A)
LED ETAT SENS
LED
*1 Led xe
Initialisation correcte du module
et alimentation du module
LED
*1 Led
clignotante Carte en erreur
LED
*2 Led éclairée: La Led révèle la connexion U-Link sur la carte
7) INSTALLATION/CONFIGURATION
Avertissements:
- Les images et les captures d’écran utilisées dans ce manuel
peuvent être diérentes du produit réel.
Après avoir connecté B EBA WI-FI GATEWAY sur le dispositif
dans la borne prévue à cet eet et avoir câblé et conguré
correctement le réseau U-LINK Congurez la B EBA WI-FI
CGATEWAY de l’une des façons indiquées ci-après.
CONFIGURATION DE LA B EBA WI-FI GATEWAY
8) CAS 1: CONFIGURATION COMME POINT D’ACCES (FIG.C)
Ce type de connexion vous permet de gérer une installation U-Link avec sa propre SSID (Nom de laWLAN) en vous connectant
directement sur la B EBA WI-FI GATEWAY à partir du wi de votre ordinateur, smartphone et/ou tablet à travers le logiciel
dédié de BFT.
1.Connectez l’ordinateur, smartphone et/ou tablet sur le réseau SSD indiqué par le nom BeBa_Wi_<Mac address> (en
utilisant le type de sécurité WPA2-PSK et le mot de passe par défaut BEBAWIFI) déni par la B EBA WI-FI GATEWAY. L’adresse
Mac de la B EBA WI-FI GATEWAY est celle qui se trouve sur l’étiquette de la carte B EBA WI-FII GATEWAY.
Les méthodes de connexion sur le réseau wi varient selon le dispositif, ordinateur, smartphone et/ou tablet et le système
d’exploitation adopté,; pour comprendre comment procéder à la connexion contrôlez les instructions de votre dispositif.
2.Après avoir établi la connexion sur la B EBA WI-FI GATEWAY ouvrez le navigateur (après avoir vérié si le serveur proxy n’est
pas actif) et tapez dans la barre des adresses l’adresse par défaut 192.168.1.1 de la B EBA WI-FI GATEWAY .
Vous arrivez ainsi à la page de conguration courante du module
Mode Type de fonctionnement conguré
SSID Nom du réseau WLAN créé par la B EBA WI-FI GATEWAY
[BeBa_Wi_<Mac address>]
BSSID Adresse MAC
Canal Canal où transmet/reçoit la carte
Sécurité Type de sécurité congurée pour le réseau géré par la
B EBA WI-FI GATEWAY
10 - B EBA WI-FI GATEWAY
D812878 00100_00

MANUEL D’INSTALLATIONMANUEL D’INSTALLATION
FRANÇAIS
8.1) Etape 1 : PARAMETRAGE U-LINK.
Pour utiliser la carte B EBA WI-FI GATEWAY avec les logiciels dédiés de BFT vous devez paramétrer U-Link en cliquant sur
[U-Link] dans le menu de l’en-tête.
Mot de passe AES Mot de passe pour le cryptage AES du protocole U-Link. Longueur comprise entre 8 et 16 caractères Valeur par défaut
Bft12345
Port: Port où répond le service U-Link de la carte B EBA WI-FI
GATEWAY Valeur par défaut 1111
Après avoir modié les paramètres cliquez sur [Save]
8.2) Etape 2 : PARAMETRAGE du point d’accès
Pou modier les paramètres par défaut du point d’accès, cliquez sur [Access Point] dans le menu de l’en-tête.
Modiez les paramètres en cas de besoin
SSID Nom du réseau WLAN créé par la B EBA WI-FI GATEWAY [BeBa_Wi_<Mac address>]
Ne peut pas être modié.
Canal
Canal où transmet/reçoit la carte
Si vous utilisez plusieurs B EBA WI-FI GATEWAY,
à proximité, congurées comme point d'accès,
réduises l'interférence radio en sectionnant des
canaux diérents pour chaque B EBA WI-FI GATEWAY.
Nous conseillons un espace de quatre canaux entre
les B EBA WI-FI GATEWAY adjacentes (par exemple,
utilisez les canaux 1 et 5 ou 6 et 10)
Sécurité
Type de sécurité congurée pour le réseau géré par la
B EBA WI-FI GATEWAY
Congurations possibles
- Open - Réseau ouvert, sans cryptographie
-WPA-PSK - Réseau crypté suivant le protocole WPA-
PSK
-WPA2-PSK - Réseau crypté suivant le protocole
WPA2-PSK
- WEP - Réseau crypté suivant le protocole WEP
IP Address Adresse IP attribuée la B EBA WI-FI GATEWAY
IP netmask Conguration du réseau
DHCP Active/désactive le serveur DHCP
DHCP start IP Address
Valeur de la première adresse utilisée par le serveur DHCP
Maximum 5 dispositifs IP
Pour que les changements soient eectifs, cliquez sur [Apply] ensuite la carte ne pourra plus être atteinte avec la conguration
par défaut.
Remarque: Les données nécessaires pour interfacer la carte B EBA WI-FI GATEWAY avec les logiciels BFT sont:
-IP de la carte
-Port où le service U-Link répond
- Mot de passe AES
9) CAS 2: CONFIGURATION COMME CLIENT (FIG. D)
Ce type de connexion vous permet de gérer une installation U-Link en exploitant la carte B EBA WI-FI GATEWAY connectée sur
un réseau WLAN existant sur lequel sont connectés vos ordinateur, smartphone et/ou tablet à travers le logiciel dédié de BFT.
1.Connectez l’ordinateur, smartphone et/ou tablet sur le réseau SSID indiqué par le nom BeBa_Wi_<Mac address> (en
utilisant le type de sécurité WPA2-PSK et le mot de passe par défaut BEBAWIFI) déni par la B EBA WI-FI GATEWAY. L’adresse
Mac de la B EBA WI-FI GATEWAY est celle qui se trouve sur l’étiquette de la carte B EBA WI-FII GATEWAY.
Les méthodes de connexion sur le réseau wi varient selon le dispositif, ordinateur, smartphone et/ou tablet et le système
d’exploitation adopté,; pour comprendre comment procéder à la connexion contrôlez les instructions de votre dispositif.
2.Après avoir établi la connexion sur la B EBA WI-FI GATEWAY ouvrez le navigateur (après avoir vérié si le serveur proxy n’est
pas actif) tapez dans la barre des adresse l’adresse par défaut 192.168.1.1 de la B EBA WI-FI GATEWAY
Vous arrivez ainsi à la page de conguration courante du module
10 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 11

MANUEL D’INSTALLATIONMANUEL D’INSTALLATION MONTAGEANLEITUNG
Sur l’écran s’achent:
Mode Type de fonctionnement conguré
SSID Nom du réseau WLAN créé par la B EBA WI-FI GATEWAY [BeBa_Wi_<Mac address>]
BSSID Adresse MAC
Canal Canal où transmet/reçoit la carte
Sécurité Type de sécurité congurée pour le réseau géré par la B EBA WI-FI
GATEWAY
9.1) Etape 1 : PARAMETRAGE U-LINK.
Pour utiliser la carte B EBA WI-FI GATEWAY avec les logiciels dédiés de BFT vous devez paramétrer U-Link en cliquant sur
[U-Link] dans le menu de l’en-tête.
Mot de passe
AES
Mot de passe pour le cryptage AES du protocole U-Link.
Longueur comprise entre 8 et 16 caractères Valeur par défaut
Bft12345
Port: Port où répond le service U-Link de la carte B EBA WI-FI GATEWAY
Valeur par défaut 1111
Après avoir modié les paramètres cliquez sur [Save]
9.2) Etape 2 : PARAMETRAGE U-LINK.
Pour modier le paramètres par défaut de la carte B EBA WI-FI GATEWAY pour la congurer comme client cliquez sur [Station]
dans le menu de l’en-tête.
Available
Networks Donne la liste des réseaux présents et visibles que peut atteindre le module
SSID
Indique le réseau wi sur lequel vous voulez vous connecter Si le réseau
n'est pas visible en congurant [manual conguration] dans [Available
Networks] vous pouvez tapez le nom du réseau wi caché sur lequel vous
vous vous connecter.
Mot de
passe Indique le réseau wi sur lequel vous voulez vous connecter
DHCP Activez si vous prévoyez que le réseauWLAN sur lequel vous vous connectez
associe automatiquement l'IP de la B EBA WI-FI GATEWAY
IP Address Congure l'adresse IP de la carte B EBA WI-FI GATEWAY Si DHCP n'est pas
activé.
IP netmask Congure le masque de réseau de la carte B EBA WI-FI GATEWAY Si DHCP
n'est pas activé.
IP gateway Congure l'adresse IP du routeur sur lequel vous vous connectez Si DHCP
n'est pas activé.
Pour que les changements soient eectifs cliquez sur [Apply]. Ensuite la carte ne peut plus être atteinte à travers le navigateur.
Pour rétablir la conguration par défaut de la carte B EBA WI-FI GATEWAY allez au paragraphe RETABLISSEMENT DES
CONFIGURATIONS D’USINE.
Remarque : pour le bon fonctionnement avec les logiciels BFT la carte B EBA WI-FI GATEWAY doit pouvoir être atteinte avec
un IP xe et cela peut être possible:
. en le congurant directement dans le navigateur pendant la conguration du client
. en congurant une règle dans le routeur qui gère le réseau wi sur lequel vous vous connectez, qui associe l’adresse MAC
de la carte au même IP.
Remarque: Les données nécessaires pour interfacer la carte B EBA WI-FI GATEWAY avec les logiciels BFT sont:
- IP de la carte
- Port où le service U-Link répond
- Mot de passe AES
12 - B EBA WI-FI GATEWAY
D812878 00100_00

DEUTSCH
MANUEL D’INSTALLATIONMANUEL D’INSTALLATION MONTAGEANLEITUNG
2) ALLGEMEINES
Das Modul B EBA WI-FI GATEWAY gestattet den Anschluss einer
Überwachungseinheit*an das lokale Netzwerk aus Geräten vom
Typ BFT U-link, die mit der Wireless-Technologie Bluetooth kompa-
tibel sind Das Modul B EBA TCP/IP GATEWAY wird an ein einziges
Gerät des lokalen Netzwerks mit der Adresse 0 angeschlossen.
Alle Netzwerkgeräte müssen eine andere Adresse aufweisen.
Mit einer Überwachungseinheit *U-link ist es möglich, jedes ein-
zelne Gerät des lokalen Netzwerks U-link zu adressieren und die
Parameter, Einstellungen, Sender und Diagnosen zu verwalten.
Bitte nehmen Sie hinsichtlich der Eigenschaften der Überwa-
chungseinheit sowie der verfügbaren Funktionen auf das ent-
sprechende Handbuch Bezug.
Das Netzwerk besteht aus einem Gerät mit Modul B EBA WI-FI
GATEWAY, an das alle anderen Geräte seriell über Telefonschleife
mit U-link angeschlossen sind.
Das Minimalnetzwerk besteht aus dem einzelnen Gerät mit der
Adresse0 mit Modul B EBA WI-FI GATEWAY.
Anm.:Diese Karte ist nur mit den Steuergeräten kompatibel, die
das Protokoll U-link verwenden.
(*) Unter Überwachungseinheit wirdwird ein Hand-Program-
miergerät oder eine Steuerungssoftware verstanden.
Für Installationsbeispiele siehe Abbildungen C und D.
3) TECHNISCHE DATEN
Betriebstemperatur -20°/+50° C
Max. Anschlussentfernung über Kabel:
- B EBA WI-FI GATEWAY und B EBA RS 485 LINK
-B EBA RS 485 LINK und B EBA RS 485 LINK
250m
Max. Entfernung Netzwerklänge 500m*1
Nr. Max. Anzahl der Geräte im
Netzwerk485 32*2
Band B EBA WI-FI GATEWAY 2.400 2.483,5MHz
Abmessungen 42 x 29mm (HxL)
Sendeleistung +16dBm
Empfangsempndlichkeit -98dBm
*1die max. Länge des Netzwerkes kann durch Einsatz eines Re-
peaters RS 485 verlängert werden.
*2die max. Anzahl der Geräte kann durch Einsatz eines Repeaters
RS485 bis auf 120 gesteigert werden.
4) FÜR DEN BETRIEB ERFORDERLICHE VERKABELUNGEN
(Fig.B)
Die Steuergeräte werden untereinander mit 3 Leitern an die
Schnittstellenkarten B EBA RS 485 LINK angeschlossen. Verwen-
den Sie ausschließlich eine Telefonschleife. Bei Verwendung
eines Telefonkabels mit mehreren Leiterpaaren müssen unbe-
dingt die Drähte des gleichen Paars (A-B) verwendet werden. Die
Länge des Kabels zwischen den einzelnen Modulen darf 250m
nicht überschreiten.
Klemme Beschreibung
RS485 A
RS485 B
RS485 0
Verbindung an das Netz U-link unter
Beachtung der Polarität
5) WIEDERHERSTELLUNG DER WERKSEINSTELLUNG
Achtung: Stellt das Modul auf die Werkseinstellung zurück.
- Die Taste RESET (Fig.A) drücken und für 5Sekunden gedrückt
halten.
- Nach dem Loslassen der Taste blickt die LED1 schnell und LED2
ein Mal.
6) DIAGNOSE (Fig.A)
LED STATUS BEDEUTUNG
LED 1 LED an
Korrekte Initialisierung und
Stromversorgung des Moduls
LED 1 LED
blinkend Kartenfehler
LED 2 LED an Die LED erfasst die Verbindung
U-Link zur Karte
7) INSTALLATION/KONFIGURIERUNG
Hinweise:
Die im vorliegenden Handbuch wiedergegebenen Bilder und
Screenshots könnten von denen des realen Produkts abweichen.
Nach dem Anschließen der B EBA WI-FI GATEWAY an das Gerät
über die entsprechende Klemme und der korrekten Verkabe-
lung und Kongurierung des Netzes U-Link muss die B EBA
WI-FI GATEWAY auf eine der im Folgenden aufgeführten weisen
konguriert werden.
KONFIGURIERUNG DER B EBA WI-FI GATEWAY
8) FALL1: KONFIGURIERUNG ALS ACESS POINT (FIG.C)
Dieser Verbindungstyp gestattet die Steuerung einer Anlage U-Link über eine eigene SSID (Name des WLANs) durch direkten
Anschluss an die B EBA WI-FI GATEWAY des WLANs des eigenen PCs, Smartphones und/oder Tablets über die entsprechende Software
von BFT.
1.Den PC, das Smartphone und/oder das Tablet an das SSID-Netz mit dem Namen BeBa_Wi_<Mac address> (unter Verwendung
des Sicherheitstyps WPA2-PSK und des Default-Passwords BEBAWIFI), deniert von der B EBA WI-FI GATEWAY, anschließen. Die Mac
Address der B EBA WI-FI GATEWAY wird auf dem Aufkleber auf der Karte B EBA WI-FI GATEWAY angegeben.
Die Verfahren für die Verbindung mit dem WLAN-Netz unterscheiden sich in Abhängigkeit vom PC, Smartphone und/oder Tablet
sowie vom verwendeten Betriebssystem; befolgen Sie dazu die Anweisungen zu Ihrem Gerät.
2.Önen Sie nach der Herstellung der Verbindung zur B EBA WI-FI GATEWAY den Browser (sicherstellen, das Proxy-Server nicht aktiv
ist) und geben Sie in die Adresszeile die Default-Adresse 192.168.1.1 der B EBA WI-FI GATEWAY ein.
Auf diese Weise erreichen Sie die Kongurierungsseite des Moduls
Mode Eingestellte Funktionsweise
SSID Name des von der B EBA WI-FI GATEWAY [BeBa_Wi_<Mac
address>] erzeugten WLAN-Netzes
BSSID Mac Address
Channel Kanal, auf dem die Karte empfängt/sendet
Security Sicherheitstyp, der für das vom B EBA WI-FI GATEWAY
gesteuerte Netzwerk eingestellt ist
12 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 13

MONTAGEANLEITUNG MONTAGEANLEITUNG
8.1) Step1: EINGABE PARAMETER U-Link
Zur Verwendung der Karte B EBA WI-FI GATEWAY mit der entsprechenden BFT-Software müssen die Parameter für die Kongurierung
von U-Link eingegeben werden, indem [U-Link] im vorhandenen Menü angeklickt wird.
Password AES Password für die AES-Verschlüsselung des Protokolls U-Link.
Länge zwischen 8 und16Zeichen. Defaultwert Bft12345
Port: Port, an dem der Dienst U-link der Karte B EBA WI-FI GATEWAY
antwortet. Defaultwert 1111
Nach dem Ändern der Parameter auf [Save] klicken
8.2) Step2: EINSTELLUNG PARAMETER Access Point
Klicken Sie zur Änderung der Default-Einstellung des Access Point auf [Access Point] im vorhandenen Menü.
Ändern Sie falls erforderlich die Einstellungen
SSID Name des von der B EBA WI-FI GATEWAY [BeBa_ Wi_<Mac address>] erzeugten WLAN-Netzes
Kann nicht geändert werden
Channel
Kanal, auf dem die Karte empfängt/sendet
Verringern Sie bei der Nutzung mehrerer als Access
Point kongurierter B EBA WI-FI GATEWAY in
unmittelbarer Nähe die Funkinterferenzen durch
Wahl unterschiedlicher Kanäle für die einzelnen B
EBA WI-FI GATEWAY. Wir empfehlen einen Abstand
von 4Kanälen zwischen den einzelnen B EBA WI-FI
GATEWAY (verwenden Sie zum Beispiel die Kanäle 1
und 5 oder 6 und 10).
Security
Sicherheitstyp, der für das vom B EBA WI-FI GATEWAY
gesteuerte Netzwerk eingestellt ist
Mögliche Einstellungen:
-Open - oenes Netz, ohne Verschlüsselung
-WPA-PSK - mit dem Protokoll WPA-PSK
verschlüsseltes Netz
-WPA2-PSK - mit dem Protokoll WPA2-PSK
verschlüsseltes Netz
- WEP - mit dem Protokoll WEP verschlüsseltes Netz
IP Address der B EBA WI-FI GATEWAY zugeordnete IP-Adresse
IP Netmask Eingabe der Netmask
DHCP Aktivierung/Deaktivierung DHCP des DHCP-Servers
DHCP Start IP Address
Wert der ersten Adresse, die vom DHCP-Server verwendet
wird.
Max. 5 IP-Geräte.
Klicken Sie zur Anwendung der Änderungen auf [Apply]; anschließend kann die Karte nicht mehr über die Default-Kongurierung
erreicht werden.
Anmerkung: Die folgenden Daten sind für den Betrieb der Karte B EBA WI-FI GATEWAY mit BFT-Software erforderlich:
-IP der Karte
-Port, an dem der Dienst U-link antwortet
-Password AES
9) FALL2: KONFIGURIERUNG ALS CLIENT (FIG. D)
Dieser Verbindungstyp gestattet die Steuerung einer Anlage U-Link über die Karte B EBA WI-FI GATEWAY, die an ein vorhandenes
WLAN-Netz angeschlossen ist, mit dem der eigene PC, das eigene Smartphone und oder das eigene Tablet über die entsprechende
BFT-Software verbunden sind.
1.Den PC, das Smartphone und/oder das Tablet an das SSID-Netz mit dem Namen BeBa_Wi_<Mac address> (unter Verwendung
des Sicherheitstyps WPA2-PSK und des Default-Passwords BEBAWIFI), deniert von der B EBA WI-FI GATEWAY, anschließen. Die Mac
Address der B EBA WI-FI GATEWAY wird auf dem Aufkleber auf der Karte B EBA WI-FI GATEWAY angegeben.
Die Verfahren für die Verbindung mit dem WLAN-Netz unterscheiden sich in Abhängigkeit vom PC, Smartphone und/oder Tablet
sowie vom verwendeten Betriebssystem; befolgen Sie dazu die Anweisungen zu Ihrem Gerät.
2.Önen Sie nach der Herstellung der Verbindung zur B EBA WI-FI GATEWAY den Browser (sicherstellen, dass Proxy-Server nicht aktiv
ist) und gegen Sie in die Adresszeile die Default-Adresse 192.168.1.1 der B EBA WI-FI GATEWAY ein
Auf diese Weise erreichen Sie die Kongurierungsseite des Moduls
14 - B EBA WI-FI GATEWAY
D812878 00100_00

DEUTSCH
MONTAGEANLEITUNG MONTAGEANLEITUNG
Auf der Bildschirmanzeige werden angezeigt:
MOD Eingestellte Funktionsweise
SSID
Name des von der B EBA WI-FI GATEWAY [BeBa_Wi_<Mac address>] erzeugten
WLAN-Netzes
BSSID Mac Address
Channel Kanal, auf dem die Karte empfängt/sendet
Security Sicherheitstyp, der für das vom B EBA WI-FI GATEWAY gesteuerte Netzwerk
eingestellt ist
9.1) Step1 : EINGABE PARAMETER U-Link
Zur Verwendung der Karte B EBA WI-FI GATEWAY mit der entsprechenden BFT-Software müssen die Parameter für die Kongurierung
von U-Link eingegeben werden, indem [U-Link] im vorhandenen Menü angeklickt wird.
Password AES Password für die AES-Verschlüsselung des Protokolls U-link.
Länge zwischen 8 und16Zeichen. Defaultwert Bft12345
Port: Port, an dem der Dienst U-link der Karte B EBA WI-FI GATEWAY
antwortet. Defaultwert 1111
Nach dem Ändern der Parameter auf [Save] klicken
9.2) Step2: EINSTELLUNG PARAMETER Client
Klicken Sie nach der Änderung der Defaulteinstellungen der Karte B EBA WI-FI GATEWAY zu ihrer Einstellung als Client auf [Station]
in dem vorhandenen Menü.
Available
Networks Anzeige der vorhandenen Netzwerke, die für das Modul sichtbar sind
SSID
Angabe des WLAN-Netzes, zu dem eine Verbindung hergestellt werden
soll Falls das Netz nicht sichtbar ist, ist es durch Einstellung von [manual
conguration] in [Available Networks] möglich, den Namen des
versteckten WLAN-Netzes einzugeben, zu dem eine Verbindung hergestellt
werden soll.
Password Password des WLAN-Netzes, zu dem eine Verbindung hergestellt werden
soll
DHCP Auswählen, falls das WLAN-Netz, zu dem eine Verbindung hergestellt
werden soll, die IP der B EBA WI-FI GATEWAY automatisch vergibt
IP Address Einstellung der IP-Adresse der Karte B EBA WI-FI GATEWAY. Falls DHCP nicht
ausgewählt ist.
IP Netmask Einstellung der Netmask der Karte B EBA WI-FI GATEWAY. Falls DHCP nicht
ausgewählt ist.
IP Gateway Einstellung der IP-Adresse des Routers, zu dem eine Verbindung hergestellt
wird. Falls DHCP nicht ausgewählt ist.
Zur Anwendung der Änderungen auf [Apply] klicken. Danach kann die Karte nicht mehr über den Browser erreicht werden.
Zur Wiederherstellung der Defaulteinstellungen der Karte B EBA WI-FI GATEWAY siehe den Abschnitt WIEDERHERSTELLUNG DER
WERKSEINSTELLUNGEN.
Anmerkung: Für den ordnungsgemäßen Betrieb mit der BFT-Software der Karte B EBA WI-FI GATEWAY muss sie mit einer festen IP
erreichbar sein und dies ist möglich:
- durch direkte Eingabe im Browser während der Kongurierung des Clients
- durch Eingabe einer Regel im Router, der das WLAN-Netz steuert, zu dem eine Verbindung hergestellt wird, die der Mac Adress der
Karte die gleiche IP zuordnet.
Anmerkung: Die folgenden Daten sind für den Betrieb der Karte B EBA WI-FI GATEWAY mit BFT-Software erforderlich:
-IP der Karte
-Port, an dem der Dienst U-link antwortet
-Password AES
14 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 15

MANUAL DE INSTALACIÓNMANUAL DE INSTALACIÓN
2) GENERALIDADES
El módulo B EBA WI-FI GATEWAY permite conectar un super-
visor*a la red local de dispositivos BFT U-link compatibles
mediante tecnología TCP/IP en red WI-FI. El módulo B EBA
TCP/IP GATEWAY se debe conectar al único dispositivo de la
red local con dirección 0.
Cada dispositivo de la red debe tener una dirección diferente.
Con un supervisor*U-link se puede direccionar cada dispo-
sitivo de la red U-link local y administrar parámetros, con-
guraciones, transmisores y diagnóstico.
Para las características correspondientes al supervisor y a las
funciones disponibles, consultar el manual correspondiente.
La red está compuesta por un dispositivo con módulo B EBA
WI-FI GATEWAY al cual están conectados vía cable doblado
todos los otros dispositivos con serial U-link
La red mínima está compuesta por cada dispositivo con di-
rección 0 con módulo B EBA WI-FI GATEWAY.
Nota: esta tarjeta es compatible solo con centrales que utili-
zan el protocolo U-link.
(*) Con supervisor se hace referencia a un programador por-
tátil o a un software de gestión.
Véanse las guras C y D para ejemplos de instalación.
3) DATOS TÉCNICOS
Temperatura de funcionamiento -20°/+50° C
Distancia máx. conexión con cable:
- B EBA WI-FI GATEWAY y B EBA RS 485 LINK
-B EBA RS 485 LINK y B EBA RS 485 LINK
250 m
Distancia máx. longitud red 500 m*1
N°. Máx. dispositivos en red 485 32*2
Banda B EBA WI-FI GATEWAY 2400 - 2483,5 MHz
Dimensiones 42 x 29 mm (HxL)
Potencia de transmisión +16dBm
Sensibilidad en recepción -98dBm
*1la longitud máx. de la red puede ser prolongada utilizando
un repeater RS 485.
*2el número de dispositivos se puede aumentar hasta 128
utilizando un repeater RS 485.
4) CABLEADOS NECESARIOS PARA EL FUNCIONAMIENTO
(Fig.B)
Las centrales están conectadas entre sí con 3 cables corres-
pondientes a las tarjetas de interfaz B EBA RS 485 LINK. Utili-
zar exclusivamente un cable doblado de tipo telefónico. En
el caso que se use un cable telefónico con varios pares, es
indispensable utilizar cables del mismo par (A-B). La longi-
tud del cable entre un módulo y el otro no debe superar los
250m.
Borne Descripción
RS485 A
RS485 B
RS485 0
Conexión a la red U-link con respecto a la
polaridad
5)RESTAURACIÓNDELASCONFIGURACIONESDEFÁBRICA
Atención restablece el módulo a los valores previamente
congurados de fábrica.
- Pulsar la mantener pulsada la tecla RESET (Fig.A) durante
5 segundos.
- Tras soltar el pulsador LED1 parpadea rápidamente el LED2
1 vez.
6) DIAGNÓSTICO (Fig.A)
LED ESTADO SIGNIFICADO
LED 1 LED luz ja
Correcta inicialización del módulo
y alimentación del módulo
LED 1 LED
parpadeante Tarjeta en error
LED 2 LED
encendido El LED detecta la conexión U-Link a la tarjeta
7) INSTALACIÓN/CONFIGURACIÓN
Advertencias:
- Las imágenes y las capturas de pantalla utilizadas en el
presente manual podrían diferir del producto real.
Tras haber conectado la B EBA WI-FI GATEWAY al dispositivo
en el borne especíco y haber cableado y congurado de
formacorrecta laredU-Link. Sedebe congurar la B EBAWI-FI
GATEWAY en uno de los modos enumerados a continuación.
CONFIGURACIÓN DE LA B EBA WI-FI GATEWAY
8) CASO 1: CONFIGURACIÓN COMO ACCESS POINT (FIG.C)
Este tipo de conexión permite controlar un sistema U-Link con una SSID propia (Nombre de la WLAN) conectándose
directamente a la B EBA WI-FI GATEWAY desde el wi del propio PC, smartphone y/o tablet a través del software especíco
de BFT.
1.Conecte el PC, smartphone y/o la tablet a la red SSID identicada con el nombre BeBa_Wi_<Mac address> (usando tipo
de seguridad WPA2-PSK y contraseña predeterminada BEBAWIFI) denida por la B EBA WI-FI GATEWAY. La Mac address de la
B EBA WI-FI GATEWAY es la que se encuentra en la etiqueta presente en la tarjeta B EBA WI-FI GATEWAY.
Los métodos para la conexión a la red Wi varían según el dispositivo PC, smartphone y/o tablet y del sistema operativo que
se adopta, para comprender cómo efectuar la conexión, lea las instrucciones de su dispositivo.
2.Tras haber efectuado la conexión a la B EBA WI-FI GATEWAY abra el servidor (asegúrese de no tener el servidor proxy activo)
introduzca en la barra de direcciones la dirección predeterminada 192.168.1.1 de la B EBA WI-FI GATEWAY .
De esta manera se accede a la página de la conguración actual del módulo
Mode Tipo de funcionamiento congurado
SSID Nombre de la red WLAN creada por la B EBA WI-FI
GATEWAY [BeBa_Wi_<Mac address>]
BSSID MAC address
Channel Canal donde transmite/recibe la tarjeta
Security
Tipo de seguridad congurado para la red controlada
por la
B EBA WI-FI GATEWAY
16 - B EBA WI-FI GATEWAY
D812878 00100_00

MANUAL DE INSTALACIÓNMANUAL DE INSTALACIÓN
ESPAÑOL
8.1) Paso1: CONFIGURACIONES PARÁMETROS U-Link
La tarjeta B EBA WI-FI GATEWAY para ser utilizada con los software especícos de BFT es necesario congurar los parámetros
correspondientes a la conguración U-Link pulsando [U-Link] en el menú presente en el encabezado.
Contraseña AES Contraseña para la encriptación AES del protocolo U-Link. Longitud comprendida entre 8 y16 caracteres. Valor
predeterminado Bft12345
Port: Puerto donde responde el servicio U-link de la tarjeta B EBA
WI-FI GATEWAY. Valor predeterminado 1111
Tras haber modicado los parámetros pulse [Save]
8.2) Paso2 : CONFIGURACIONES PARÁMETROS Access Point
Para poder modicar las conguración predeterminadas del Access Point pulse [Access Point] en el menú presente en
el encabezado.
Si fuera necesario, modique las conguraciones
SSID Nombre de la red WLAN creada por la B EBA WI-FI GATEWAY [BeBa_Wi_<Mac address>]
No se puede modicar
Channel
Canal donde transmite/recibe la tarjeta
Si se utilizan varias B EBA WI-FI GATEWAY, en las
cercanías, conguradas como Access Point, reduzca
la interferencia radio seleccionando diferentes
canales para cada una de las B EBA WI-FI GATEWAY
adyacentes. Se recomienda una distancia de cuatro
canales entre las B EBA WI-FI GATEWAY adyacentes
(por ejemplo, utilice los canales 1 y 5, o 6 y 10).
Security
Tipo de seguridad congurado para la red controlada
por la B EBA WI-FI GATEWAY.
Posibles conguraciones:
-Open - Red abierta, sin criptografía
-WPA-PSK - Red encriptada según el protocolo WPA-
PSK
-WPA2-PSK - Red encriptada según el protocolo
WPA2-PSK
- WEP - Red encriptada según el protocolo WEP
IP Address Dirección IP asignada a la B EBA WI-FI GATEWAY
IP netmask Conguración en la netmask
DHCP Habilita/Deshabilita DHCP el servidor DHCP
DHCP start IP Address
Valor de la primera dirección utilizada por el servidor
DHCP.
Máximo 5 IP dispositivos-
Para que las modicaciones sean efectivas pulse [Apply] después de esto ya no se podrá acceder a la tarjeta con las
conguraciones predeterminadas.
Nota: Los datos necesarios para poder interconectar la tarjeta B EBA WI-FI GATEWAY con los software BFT son:
-IP de la tarjeta
- Puerto donde responde el servicio U-link
- Contraseña AES
9) CASO 2: CONFIGURACIÓN COMO CLIENT (FIG. D)
Este tipo de conexión permite controlar un sistema U-Link utilizando la tarjeta B EBA WI-FI GATEWAY conexión a una red WLAN
existente a la que están conectados los propios PC, smartphone y/o tablet, siempre a través del software especíco de BFT.
1.Conecte el PC, smartphone y/o la tablet a la red SSID identicada con el nombre BeBa_Wi_<Mac address> (usando tipo
de seguridad WPA2-PSK y contraseña predeterminada BEBAWIFI) denida por la B EBA WI-FI GATEWAY. La Mac address de la
B EBA WI-FI GATEWAY es la que se encuentra en la etiqueta presente en la tarjeta B EBA WI-FI GATEWAY.
Los métodos para la conexión a la red Wi varían según el dispositivo PC, smartphone y/o tablet y del sistema operativo que
se adopta, para comprender cómo efectuar la conexión, lea las instrucciones de su dispositivo.
2..Tras haber efectuado la conexión a la B EBAWI-FI GATEWAY abra el servidor (asegúrese de no tener el servidor proxy activo)
introduzca en la barra de direcciones la dirección predeterminada 192.168.1.1 de la B EBA WI-FI GATEWAY
De esta manera se accede a la página de la conguración actual del módulo
16 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 17

MANUAL DE INSTALACIÓNMANUAL DE INSTALACIÓN INSTALLATIEHANDLEIDING
En la pantalla se muestran:
Mode Tipo de funcionamiento congurado
SSID
Nombre de la red WLAN creada por la B EBA WI-FI GATEWAY [BeBa_Wi_<Mac
address>]
BSSID Mac address
Channel Canal donde transmite/recibe la tarjeta
Security Tipo de seguridad congurado para al red controlada por la B EBA WI-FI
GATEWAY
9.1) Paso1: CONFIGURACIÓN PARÁMETROS U-Link
La tarjeta B EBA WI-FI GATEWAY para ser utilizada con los software especícos de BFT es necesario congurar los
parámetros correspondientes a la conguración U-Link pulsando [U-Link] en el menú presente en el encabezado.
Contraseña AES
Contraseña para la encriptación AES del protocolo U-link.
Longitud comprendida entre 8 y16 caracteres. Valor predeterminado
Bft12345
Port: Puerto donde responde el servicio U-link de la tarjeta B EBA WI-FI
GATEWAY. Valor predeterminado 1111
Tras haber modicado los parámetros pulse [Save]
9.2) Paso2 : CONFIGURACIÓN PARÁMETROS Client
Para poder modicar las conguraciones predeterminadas de la tarjeta B EBA WI-FI GATEWAY para congurarla como client
pulse [Station] en el menú presente en el encabezado.
Available
Networks Reproduce la lista de las redes presentes y visibles accesibles desde el módulo
SSID Indica la red wi a la que se desea conectar. Si la red no se visualiza congurando [manual conguration] en [Available Networks] se puede
introducir el nombre de la red wi oculta a la que se desea conectar.
Contraseña Contraseña de la red wi a la que se desea conectar.
DHCP Habilite si se prevé que la red WLAN a la que se conecta asocie de forma
automática la IP de la B EBA WI-FI GATEWAY
IP address Se congura la dirección IP de la tarjeta B EBA WI-FI GATEWAY. Si DHCP no
está habilitado.
IP netmask Se congura la netmask de la tarjeta B EBA WI-FI GATEWAY. Si DHCP no está
habilitado.
IP gateway Se congura la dirección IP del router al que se conecta. Si DHCP no está
habilitado.
Para que las modicaciones sean efectivas pulse [Apply]. Después de esto ya no se puede acceder a la tarjeta a través del navegador.
Para poder restaurar la conguración predeterminada de la tarjeta B EBA WI-FI GATEWAY véase el apartado RESTAURACIÓN
DE LAS CONFIGURACIONES DE FÁBRICA.
Nota para el correcto funcionamiento con los software BFT se debe poder acceder a la tarjeta B EBA WI-FI GATEWAY con un
IP ja y esto es posible:
- congurándola directamente en el navegador durante la conguración del cliente
- congurando una regla en el router que controla la redWi a la que nos conectamos que asocia a la Mac address de la tarjeta
la misma IP.
Nota: Los datos necesarios para poder interconectar la tarjeta B EBA WI-FI GATEWAY con los software BFT son:
-IP de la tarjeta
- Puerto donde responde el servicio U-link
- Contraseña AES
18 - B EBA WI-FI GATEWAY
D812878 00100_00

NEDERLANDS
MANUAL DE INSTALACIÓNMANUAL DE INSTALACIÓN INSTALLATIEHANDLEIDING
2) ALGEMEEN
Het formulier B EBA WI-FI GATEWAY laat de verbinding toe van
een supervisor*tot het lokale netwerk van U-link compatibele
BFT inrichtingen via TCP/IP-technologie op WI-FI-netwerk. Sluit
de B EBA TCP/IP GATEWAY module aan op de enige inrichting
van het plaatselijke netwerk met adres 0.
Elke inrichting van het netwerk moet een ander adres hebben.
Met een U-link supervisor*U-link kunt u iedere inrichting van
het lokale U-link netwerk adresseren en parameters, instellin-
gen, zenders en diagnosefuncties beheren.
Voor de eigenschappen betreende de supervisor en de be-
schikbare functies wordt er verwezen naar de bijbehorende
handleiding.
Het netwerk bestaat uit een inrichting met B EBA WI-FI GATEWAY
module waarmee met een aderpaar alle andere inrichtingen
met seriële U-link verbonden zijn.
Het minimale netwerk bestaat uit de afzonderlijke inrichting met
adres 0 met B EBA WI-FI GATEWAY module.
Opmerking: deze kaart is alleen compatibel met centrales die
het U-link protocol gebruiken.
(*) Een supervisor is handformaat-programmeereenheid of een
beheereenheid.
Zie guren C en D voor installatievoorbeelden.
3) TECHNISCHE GEGEVENS
Bedrijfstemperatuur -20°/+50° C
Max. afstand kabelverbinding:
- B EBA WI-FI GATEWAY en B EBA RS 485 LINK
-B EBA RS 485 LINK en B EBA RS 485 LINK
250 m
Max. afstand lengte netwerk 500 m*1
Max. inrichtingen op netwerk 485 32*2
Golfband B EBA WI-FI GATEWAY 2400 - 2483,5 MHz
Afmetingen 42 x 29 mm (HxL)
Transmissievermogen +16dBm
Ontvangstgevoeligheid -98dBm
*1demaxlengtevanhetnetwerkkan verlengdwordenmetbehulp
van een repeater RS 485.
*2hetaantalinrichtingenkanverhoogdwordentot128metbehulp
van een repeater RS 485.
4) BEKABELINGEN DIE NODIG ZIJN VOOR DEWERKING (Fig.B)
De centrales zijn onderling verbonden met de 3 draden beho-
rende bij de interface-kaarten B EBA RS 485 LINK. Gebruik uit-
sluitend een aderpaar van het telefoontype. Bij gebruik van een
telefoonkabel met meerdere paren, is het absoluut noodzakelijk
de draden van hetzelfde paar (A-B) te gebruiken. De kabel tus-
sen twee modules mag niet langer zijn dan 250m.
Klem Beschrijving
RS485 A
RS485 B
RS485 0
Aansluiting op het U-link-netwerk volgens de
polariteit
5) DE FABRIEKSINSTELLINGEN HERSTELLEN
Let op, herstelt de in de fabriek ingestelde waarden.
- Houd de RESET-toets (Fig.A) 5 seconden lang ingedrukt.
- Nadat u deze knop LED1 loslaat knippert de LED2 snel 1 keer.
6) DIAGNOSTIEK (Fig.A)
LED STAAT BETEKENIS
LED 1 Led die altijd
brand
Correcte initialisatie van de
module en voeding van de
module
LED 1 Led
knipperend Kaart in fout
LED 2 Led aan De Led spoort de verbinding
U-Link met de kaart op
7) INSTALLATIE/CONFIGURATIE
Waarschuwingen:
- De beelden en de screenshots die gebruikt zijn in deze hand-
leiding zouden kunnen verschillen van het werkelijke product.
Nadat de B EBA WI-FI GATEWAY verbonden is met de inrich-
ting in de speciale klem en nadat het netwerk U-Link correct
bekabeld en geconfigureerd is. Moet de B EBA WI-FI GATEWAY
geconfigureerd worden op één van de manieren die hieronder
opgenoemd wordt.
CONFIGURATIE VAN DE B EBA WI-FI GATEWAY
8) GEVAL 1: CONFIGURATIE ALS TOEGANGSPUNT (FIG.C)
Dit type verbinding laat het toe een installatie U-Link te beheren met een eigen SSID (Naam van deWLAN) door zich direct te verbinden
met de B EBA WI-FI GATEWAY vanaf de wi van de eigen PC, smartphone en/of tablet via de gewijde software van BFT.
1.De PC, smartphone en/of tablet verbinden aan het SSID-netwerk dat de naam BeBa_Wi_<Mac address> (m.b.v. het veiligheidstype
WPA2-PSK en standaardwachtwoord BEBAWIFI) draagt en gedenieerd is door de B EBA WI-FI GATEWAY. Het Mac-adres van de B EBA
WI-FI GATEWAY is het adres dat zich op het etiket bevindt op de kaart B EBA WI-FI GATEWAY.
De methodes voor de verbinding aan hetWi-netwerk variëren afhankelijk van de PC-inrichting, smartphone en/of tablet en van het
operatieve systeem dat gebruikt wordt, om te weten hoe de verbinding uit te voeren de instructies van uw inrichting controleren.
2. Na de verbinding uitgevoerd te hebben aan de B EBA WI-FI GATEWAY de browser openen (ervoor zorgen niet de server proxy actief
te hebben), in de staaf het standaardadres 192.168.1.1 van de B EBA WI-FI GATEWAY intypen.
Zo wordt de pagina bereikt van de huidige conguratie van de module
Modus Soort functionering die ingesteld is
SSID Naam van het WLAN-netwerk dat gecreëerd is door de B EBA
WI-FI GATEWAY [BeBa_Wi_<Mac address>]
BSSID MAC-adres
Kanaal Kanaal waar de kaart zendt/ontvangt
Security
Soort veiligheid dat ingesteld is voor het netwerk beheerd
door de
B EBA WI-FI GATEWAY
18 - B EBA WI-FI GATEWAY
D812878 00100_00
B EBA WI-FI GATEWAY- 19

INSTALLATIEHANDLEIDING INSTALLATIEHANDLEIDING
8.1) Stap1 : INSTELLINGEN PARAMETERS U-Link
Om de kaart B EBA WI-FI GATEWAY te gebruiken met de gewijde softwares van BFT moeten de parameters die betrekking hebben op
de conguratie U-Link ingesteld worden door te klikken op [U-Link] in het menu dat aanwezig is in de aanhef.
Password AES Password voor de cryptatie AES van het protocol U-Link.
Lengte tussen 8 en 16 tekens. Standaardwaarde Bft12345
Port: Poort waar de dienst U-link van de kaart B EBA WI-FI GATEWAY
antwoordt. Standaardwaarde 1111
Na de parameters te hebben veranderd klik op [Save]
8.2) Step2 : INSTELLINGEN PARAMETERS Access Point
Om de standaardinstellingen te kunnen modiceren van het Access Point op [Access Point] klikken in het menu dat zich in de
aanhef bevindt.
De instellingen modiceren indien nodig
SSID
Naam van het WLAN-netwerk dat gecreëerd is
door de B EBA WI-FI GATEWAY [BeBa_Wi_<Mac
address>]
Niet modiceerbaar
Kanaal
Kanaal waar de kaart zendt/ontvangt
Als er meerdere B EBA WI-FI GATEWAY gebruikt
worden, in de buurt, congureer dan als
Toegangspunt, reduceer de radio-interferentie
d.m.v. selecteren van verschillende kanalen voor elk
van de B EBA WI-FI GATEWAY in de buurt. Er wordt
een ruimte van vier kanalen tussen de B EBA WI-FI
GATEWAY in de buurt aanbevolen (bijvoorbeeld, de
kanalen 1 en 5, of 6 en 10 gebruiken).
Security
Soort veiligheid dat ingesteld is voor het netwerk
beheerd door de B EBA WI-FI GATEWAY.
Mogelijke instellingen:
-Open - Netwerk open, zonder cryptograe
-WPA-PSK - Gecryptografeerd netwerk volgens
protocol WPA-PSK
-WPA2-PSK - Gecryptografeerd netwerk volgens
protocol WPA2-PSK
- WEP - Gecryptografeerd netwerk volgens protocol
WEP
IP-adres IP-adres toegeschreven op het B EBA WI-FI GATEWAY
IP-netmask Instelling in het netmask
DHCP Schakelt DHCP de server DHCP in/uit
DHCP start IP-adres
Waarde van het eerste door de server DHCP gebruikte
adres.
Maximum 5 IP-inrichtingen.
Om de modicaties eectief te maken klikken op [Apply] hierna zal de kaart niet bereikbaar kunnen zijn met de
standaardconguratie.
Opmerking: De gegevens die nodig zijn om de kaart B EBA WI-FI GATEWAY als interface te kunnen benaderen met de BFT-software zijn:
-IP van de kaart
-Poort waar de dienst U-link antwoordt
-Password AES
9) GEVAL 2: CONFIGURATIE ZOALS KLANT (FIG. D)
Dit soort verbinding laat het toe een installatie U-Link te beheren, gebruik makend van de kaart B EBA WI-FI GATEWAY die verbonden
is aan een netwerk WLAN dat bestaat waaraan de eigen PC’s, smartphones en/of tablets altijd via gewijde software van BTF op
aangesloten zijn.
1.De PC, smartphone en/of tablet verbinden aan het SSID-netwerk dat de naam BeBa_Wi_<Mac address> (m.b.v. het soort
veiligheid WPA2-PSK en standaardwachtwoord BEBAWIFI) draagt en gedenieerd is door de B EBA WI-FI GATEWAY. Het Mac-adres
van de B EBA WI-FI GATEWAY is het adres dat zich op het etiket bevindt op de kaart B EBA WI-FI GATEWAY.
De methodes voor de verbinding aan hetWi-netwerk variëren afhankelijk van de PC-inrichting, smartphone en/of tablet en van het
operatieve systeem dat gebruikt wordt, om te weten hoe de verbinding uit te voeren de instructies van uw inrichting controleren.
2.Na de verbinding uitgevoerd te hebben aan de B EBA WI-FI GATEWAY de browser openen (ervoor zorgen niet de server proxy actief
te hebben), in de 192.168.1.1 van de B EBA WI-FI GATEWAY intypen
Zo wordt de pagina bereikt van de huidige conguratie van de module
20 - B EBA WI-FI GATEWAY
D812878 00100_00
