Art. 3245
Druckluft-Schlagschrauber
SPEZIFIKATION
Hammertyp: Doppelhammer
Abtriebsvierkant: 12,5 mm (1/2“)
max. Lösemoment (Linkslauf): 678 Nm
Max. Drehmoment (Rechtslauf): 542 Nm
Arbeitsdrehmoment: 434 - 542 Nm
Leerlaufdrehzahl: 11.000 U/min
Betriebsdruck: 6,3 Bar (90 PSI)
Luftverbrauch Ø: 102,26 L/min
Druckluftanschluss: 6,3 mm / 1/4“
Empfohlener Schlauch Ø: 10 mm (3/8“)
Geräuschentwicklung: LpA= 106.81 dB(A)
LwA= 117.81 dB(A)
Vibration: ahd= 5.8 m/s²
K= 1.07 m/s²
Länge (inkl. Vierkant): 130 mm
Gewicht: 1500g
ACHTUNG
Lesen und verstehen Sie alle Anweisungen und Informationen in dieser Bedienungsanleitung.
Die Nichtbeachtung der unten aufgeführten Anweisungen und Informationen kann zu schweren
Verletzungen und Schäden führen.
Bewahren Sie die Bedienungsanleitung für späteres Nachlesen an einem sicheren und trockenen Ort
auf.
SICHERHEITSHINWEISE
•Vor jedem Gebrauch das Druckluftgerät mit 4 bis 5 Tropfen Druckluftgeräte-Öl schmieren.
•Nur mit Druckluftsystemen betreiben, die über einen korrekten Luftdruck und ausreichend
Luftvolumen (L/min) für dieses Werkzeug verfügen.
•Sicherstellen, dass das Werkzeug sich in der Position OFF befindet, wenn es mit dem
Druckluftsystem verbunden wird.
•Bei Verwendung von Druckluft-Werkzeugen immer eine zugelassene Schutzbrille tragen und
tragen Sie eine geeignete Maske wenn Staub aufgewirbelt wird.
•Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Druckluft-Werkzeugen
ausgelegt ist.
•Das Werkzeug von der Druckluftversorgung trennen, bevor Zubehör installiert und Wartung
durchgeführt wird oder das Gerät nicht in Gebrauch ist.
•Immer das Werkzeug mit gesundem Menschenverstand betreiben. Tragen Sie keine weite
Kleidung oder Schmuck die von beweglichen Teilen erfasst werden und zu Verletzungen
führen können.
•Werkzeug nur in sicherer Entfernung von sich selbst und anderen betreiben.
•Herstellerangaben des Druckluftsystems bei der Installation von Reglern, Filtern und anderem
Zubehör beachten.
•Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
•Lassen Sie Kinder nicht mit dem Druckluftwerkzeug oder dessen Verpackung spielen.

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
DRUCKLUFTVERSORGUNG
Saubere Luft und korrekter Druck im Druckluftsystem ist für die Versorgung dieses Werkzeugs
unumgänglich. Der maximale Druck für dieses Werkzeug liegt bei 6,2 bar und ist für die meisten
Druckluft-Werkzeuge dieser Klasse empfohlen. Dem Abschnitt Technische Daten können Werte wie
der Arbeitsdruck und andere entnommen werden. Eine Erhöhung des Drucks ist erforderlich, wenn
Länge des Luftschlauchs oder andere Umstände zu einer Minderung des Drucks führen. So muss der
Druck von 6,2 eventuell auf 7,2 bar erhöht werden um einen Druck von 6,2 bar am Werkzeug zu
gewährleisten. Wasser im Schlauch und Kompressor führt zur Reduzierung der Leistungsfähigkeit
und Beschädigung des Druckluftgerätes. Entwässern Sie das Druckluft-System vor jedem Gebrauch.
Verwenden Sie einen Druckregler mit Manometer, wenn der Druck im Druckluftsystem zu hoch ist.

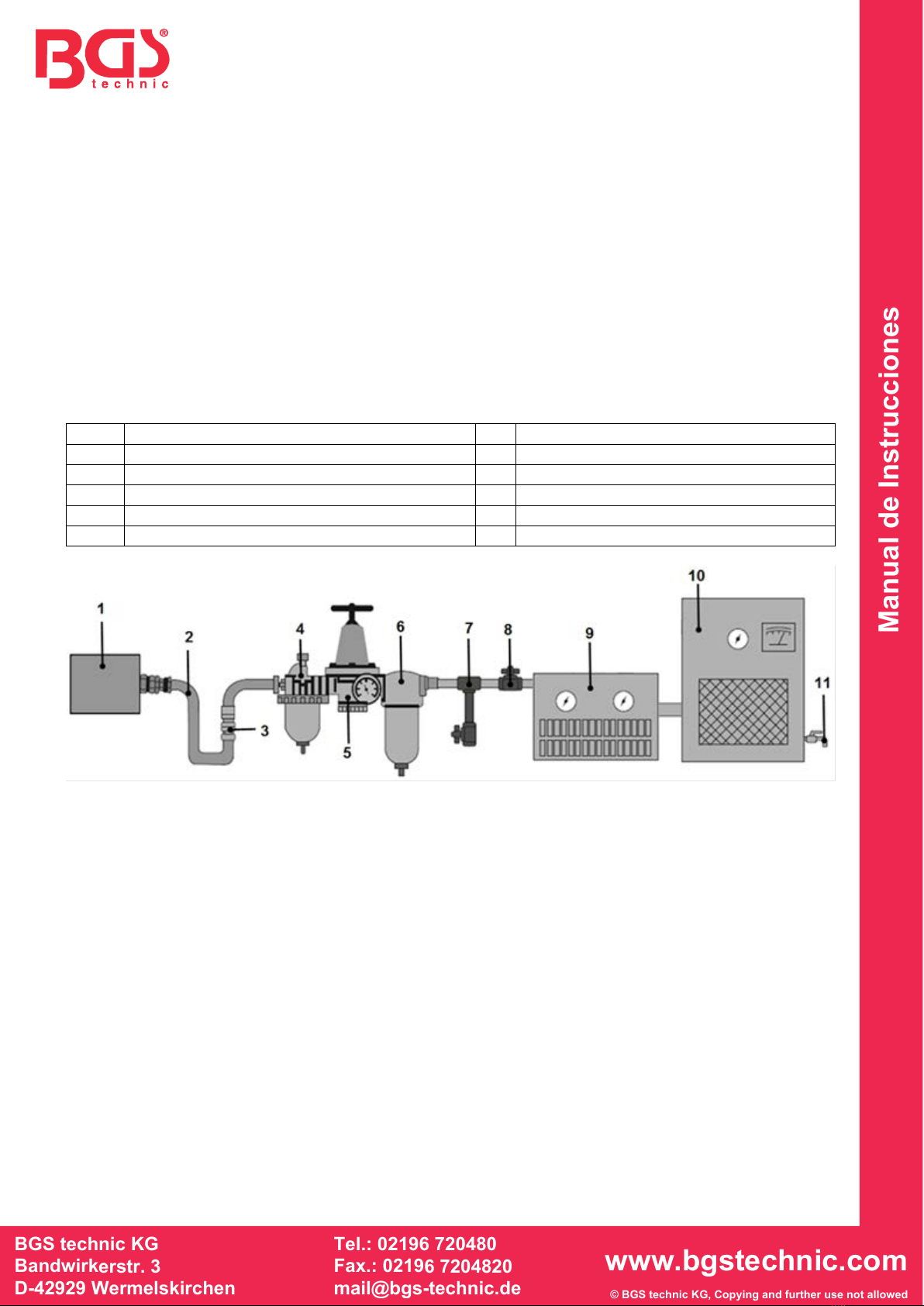

EMPFOHLENES DRUCKLUFTSYSTEM
Nr.
Bezeichnung
Nr.
Bezeichnung
1
Druckluftwerkzeug
6
Einheit zum Entwässern / Filtern
2
Druckluftschlauch
7
Druckablassventil
3
Schnellkupplung
8
Absperrventil
4
Öler
9
Trockner / Filtereinheit
5
Druckminderer
10
Kompressor / 11 Entwässerungsventil
ANLEITUNG
1. Um das Werkzeug auf ein bestimmtes Drehmoment einzustellen, wählen Sie eine Mutter oder
Schraube mit gleicher Güte, Größe und Gewindesteigung und befestigen Sie diese mit dem
Drehmoment mit dem Schrauben später angezogen werden.
2. Drehen Sie den Luftregler auf niedrigste Position und erhöhen Sie die Leistung schrittweise bis
die Mutter bzw. Schraube sich bewegt. Leistung des Schlagschrauber wieder leicht mindern. Das
Werkzeug ist jetzt justiert.
3. Muttern niemals mit höherem Drehmoment wie vorgesehen festziehen. Mutter bzw. Schraube im
Gewinde ansetzen und mehrere Umdrehungen von Hand befestigen. Danach mit dem
Schlagschrauber die Schraube anziehen, bis diese bündig an der Auflagefläche aufliegt.
Alle Schrauben müssen nach der Montage immer mit einem Drehmomentschlüssel überprüft
werden.

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
SCHMIERUNG & WARTUNG
Vor jedem Gebrauch das Druckluftgerät mit 4 bis 5 Tropfen Druckluftgeräte-Öl schmieren.
Es ist ausreichend das Öl in den Lufteinlass einzufüllen.
Nur mit Druckluftsystemen betreiben, die über einen korrekten Luftdruck und ausreichend
Luftvolumen (L/min) für dieses Werkzeug verfügen.
Entwässern Sie das Druckluft-System vor jedem Gebrauch.
Wasser in der Druckluftleitung führt zu Zerstörung des Werkzeugs und zu Leistungsverlust.
Reinigen bzw. tauschen Sie Luftfilter im vorgeschriebenen Intervallen aus.
FEHLERBEHEBUNG Leistungsverlust:
wahrscheinliche Ursache
Lösung
Verschmutzte oder verstopfte
Luftkanäle
Werkzeug schmieren, Kompressor und Zuleitungen
entwässern
Unzureichende Luftzufuhr
Luftdruck erhöhen. Sicherstellen, dass der Kompressor
Anforderung an Luftvolumen und Luftdruck erfüllt
Undichtigkeit
Verwenden Sie Teflonband zum Abdichten aller Armaturen
und Verbindungsstücke
O-Ringe und Dichtungen überprüfen
Verschlissene bzw. beschädigte Teile bei Bedarf ersetzen
Werkzeug-Einsatz
Sicherstellen, dass das Werkzeug die Anforderungen
erfüllen kann.
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge,
Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle
zuzuführen und umweltgerecht zu entsorgen.
ENTSORGUNG
Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer gemäß den
Entsorgungsbestimmungen Ihrer Region. Erkundigen Sie sich bei Ihrer örtlichen
Abfallbehörde über Recyclingmaßnahmen.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 3245
Impact Wrench
TECHNICAL DATA
Impact mechanism: Twin Hammer
Square Drive: 1/2” (12,5 mm)
Max. loosening torque (counterclockwise): 678 Nm
Max. working torque (clockwise): 542 Nm
Working torque: 434 – 542 Nm
Free Speed: 11000 rpm
Operating pressure: 90 PSI (6.3 Bar)
Averange Air Consumption: 102,26 l/min
Air Inlet: 1/4“ / 6,3 mm
Recommended Hose Ø: 3/8” (10 mm)
Noise: LpA = 106.81 dB(A)
LwA = 117.81 dB(A)
Vibration: ahd = 5.8 m/s²
K = 1.07 m/s²
Length (with outer square): 130 mm
Weight: 1500g
CAUTION
Read and understand all rights and information in this manual.
Failure to comply with unconscious rights and information may include control and oversight.
Keep the operating instructions in a certain and controlled place for future reference.
SAFETY INSTRUCTIONS
•Ensure that the tool is in the OFF position when it is connected to the compressed air
system.
•Always wear approved safety glasses when using compressed air tools. Wear a suitable
respirator when dust is whirled up.
•Only use accessories suitable for compressed air. Risk of injury.
•Disconnect the tool from the compressed air supply before installing accessories or
performing maintenance or before the device is not in use.
•Always use the tool with common sense. Do not wear loose clothing or jewelry that can be
caught by moving parts as it can cause injury. Only operate the tool at a safe distance from
yourself and others.
•Observe the manufacturer's instructions for the compressed air system when installing
regulators, filters and other accessories.
•Keep children and other unauthorized persons away from the work area.
•Do not let children play with the tool or its packaging.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
AIR SOURCE
Clean and dry air and a correct air pressure is recommended as air supply for this air tool.
Maximum of 90 PSI at the air tool is recommended for most air tools of this class. Check specifications
section for recommended pressure. (Depending on length of air hose and other circumstances, air
pressure at compressor may need to be increased to 100 PSI to ensure 90 PSI at the tool. Water in the air
hose and compressor tank contributes to reduced performance and damage of the air tool. Drain the air
tank and filters before each use and as necessary to keep the air supply dry. Hose length over 25” causes
loss in line pressure. Increase hose ID or increase compressor pressure to compensate the pressure loss.
Use an in-line pressure regulator with gauge if air inlet pressure is critical.

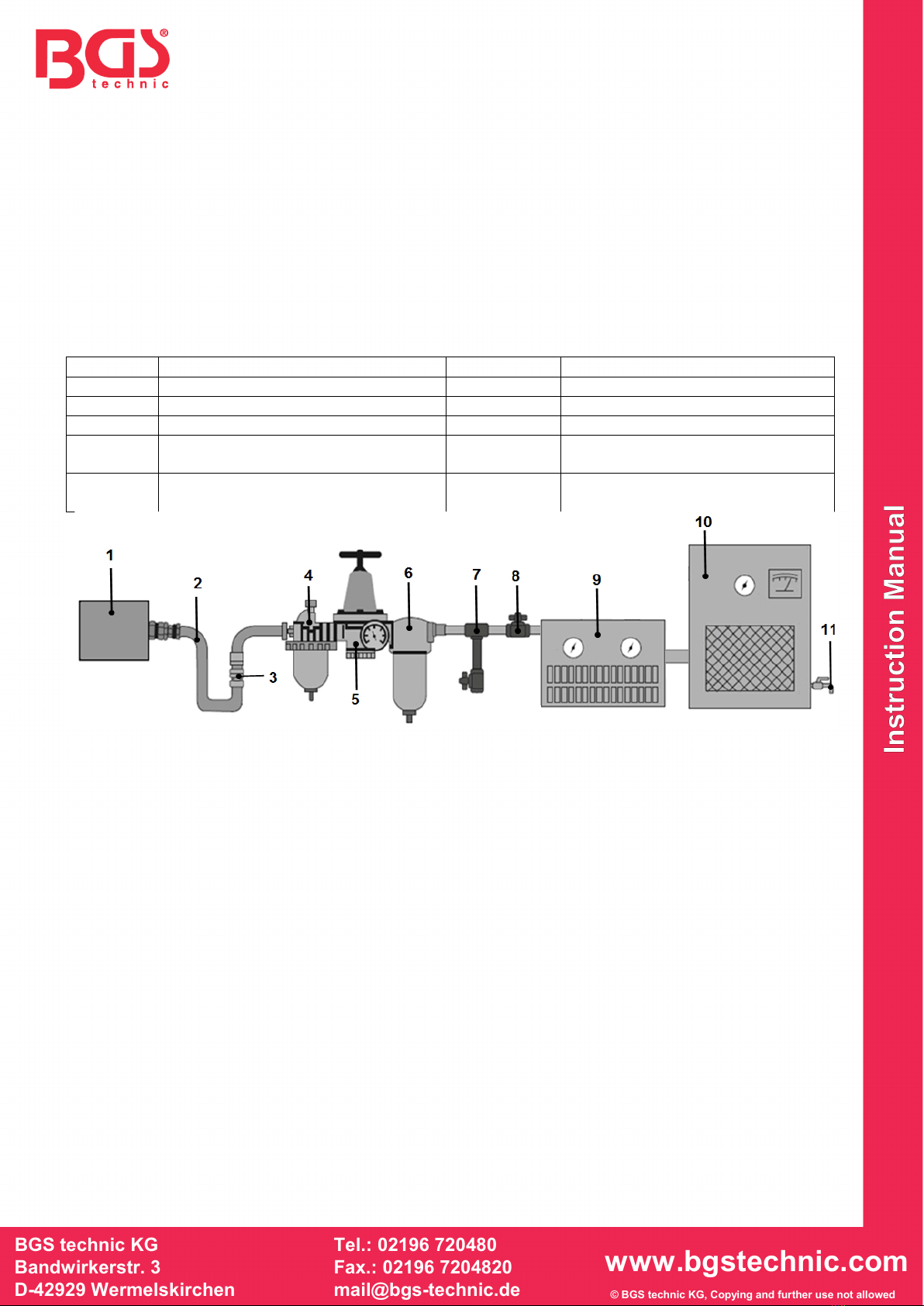

RECOMMENDED AIR SUPPLY
No.
Description
No.
Description
1
Air Tool
6
De-Watering / Filter Unit
2
Air Hose
7
De-Watering Valve
3
Quick Coupler
8
Shut-Off Valve
4
Oiler (only required for air tools with
motor)
9
Dryer / Filter Unit
5 Pressure Regulator 10
Compressor / 11 De-Watering
Valve
OPERATION
1. To set the tool to desired torque, select a nut or screw of known tightness of the same size, thread
pitch and thread condition as those on the job.
2. Turn air regulator to low position, apply wrench to nut and gradually increase power (turn regulator
to admit more air) until nut moves slightly in the direction it was originally set. The tool is now set
to duplicate that tightness.
3. Do not tighten nuts or screws with higher torque than allowed. Put nut or screw in the thread and
start attach several revolutions by hand. With the impact wrench tighten the screw until it rests
flush against the supporting surface.
All bolts must always be checked with a torque wrench after installation.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed

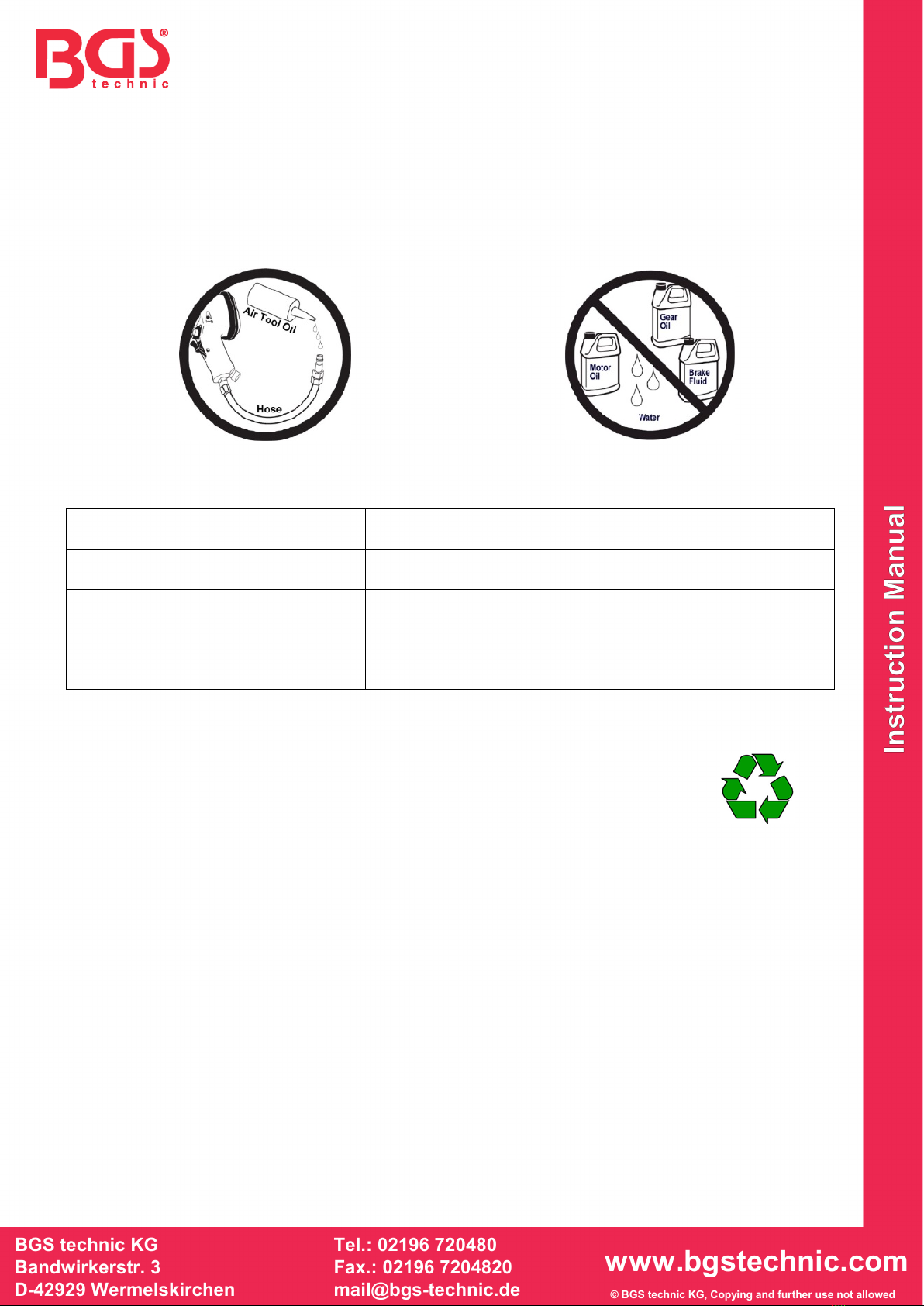

LUBRICATION & MAINTENACE
•Oil the tool before each use with 4 to 5 drops air tool oil, placed in the air inlet is sufficient.
•Use proper air pressure and CFM rating listed for this tool.
•Drain water from hoses and compressor tank.
•Water in the air supply system damaged the tool and loss of power.
•Clean or replace air filters at prescribed intervals from.
TROUBLESHOOTING (Insufficient power)
Probable Cause
Solution
Dirty or clogged air passages
Flush and lubricate tool, drain air tank and supply line
Insufficient air supply
Increase line pressure, make sure compressor matches
tool's air pressure and consumption needs
Air leakage
Use teflon tape at all fittings and joints.
Check tool for worn or damaged o-rings & seals.
Worn/damaged wear & tear parts
Replace as necessary
Tool matching
Be sure you are using a tool suited for the sanding
requirements of the job at hand.
ENVIRONMENTAL PROTECTION
Recycle unwanted materials instead of disposing of them as waste. All tools,
accessories and packaging must be sorted, taken to a recycling point and
disposed of in an environmentally friendly manner.
DISPOSAL
Dispose of this product at the end of its service life in accordance with your
region's disposal regulations. Ask your local waste agency about recycling
measures.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 3245
Clé à choc
CARACTÉRISTIQUES TECHNIQUES
Type de marteau: marteau double
Carré d’entraînement: 12,5 (1/2)
Moment de desserrage max. (rotation à gauche): 678 Nm
Moment de couple max. (rotation à droite): 542 Nm
Moment de couple: 434 – 542 Nm
Régime maxi (sans charge): 11.000 tr/min
Pression de travail: 6,3 bars (90 psi)
Consommation d’air Ø: 102.26 L/min
Entré d’air: 6,3 mm / 1/4“
Tuyau de Ø recommandé: 10 mm (3/8“)
Émissions acoustiques: LpA = 106.81 dB(A)
LwA = 117.81 dB(A)
Vibrations: ahd = 5.8 m/s²
K = 1.07 m/s²
Longueur (avec carré): 130 mm
Poids: 1500g
ATTENTION
Lisez et comprenez toutes les instructions et informations contenues dans ce manuel.
Ne pas tenir compte des instructions et des informations ci-dessous peut entraîner de graves
blessures et/ou des dommages matériels.
Conservez ce manuel en lieu sûr et sec, afin de pouvoir le consulter ultérieurement.
CONSIGNES DE SÉCURITÉ
•Avant chaque utilisation, lubrifiez l’appareil pneumatique avec 4 à 5 gouttes d’huile pour outils
pneumatiques.
•À n’utiliser qu’avec des systèmes pneumatiques disposant de la pression d’air correcte et de
suffisamment de volume d’air (l/min) pour cet outil.
•Assurez-vous que l’outil est en position OFF lorsque vous allez le brancher sur le système
d’air comprimé.
•Lors de l’utilisation d’outils pneumatiques, toujours porter des lunettes de protection agréés et
un masque adéquat quand il y a de la poussière engendrée.
•N’utilisez que des accessoires ayant été conçus pour fonctionner avec des outils
pneumatiques.
•Séparez l’outil de l’alimentation en air comprimé avant d’installer les accessoires ou de
procéder à une maintenance ou lorsque l’appareil n’est pas utilisé.
•Utilisez toujours l’appareil en appliquant le bon sens. Ne portez pas de vêtements amples ou
bijoux qui pourraient être happés par les composants mobiles et provoquer des blessures.
•Tenez l’outil à une distance sûre de vous-même et de toute autre personne pour l’utiliser.
•Veuillez respecter les informations du fabricant du système pneumatique à l’installation de
régulateurs, filtres et autres accessoires.
•Conservez l’appareil hors de la portée des enfants.
•Ne permettez pas que des enfants jouent avec cet outil pneumatique ou son emballage.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
ALIMENTATION EN AIR COMPRIMÉ
De l’air propre et une pression adéquate dans le système pneumatique d’alimentation de cet outil
sont indispensables. La pression maximale pour cet outil est 6,2 bars et correspond à la pression
recommandée pour la plupart des outils à air comprimé de cette catégorie. Les valeurs de la pression
de travail et d’autres valeurs figurent dans le paragraphe « Données techniques ». Une augmentation
de la pression est requise quand la longueur du tuyau pneumatique ou d’autres circonstances
entraînent une diminution de la pression. La pression doit éventuellement être augmentée de 6,2 à
7,2 bars afin de garantir une pression de 6,2 bars sur l’outil. L’eau dans le tuyau et le compresseur
provoquent une réduction de la performance et l’endommagement de l’appareil pneumatique. Purgez
le système pneumatique avant chaque utilisation de l’outil. Utilisez un régulateur de pression avec
manomètre si la pression dans le système pneumatique est trop élevée.
SYSTÈME PNEUMATIQUE RECOMMANDÉ
N°
Désignation
N°
Désignation
1
Outil pneumatique
6
Unité de purge/filtrage
2
Tuyau pneumatique
7
Soupape de surpression
3
raccord rapide
8
Vanne d’arrêt
4
Graisseur
9
Sécheur/unité de filtrage
5
Réducteur de pression
10
Compresseur/11 Soupape de purge
INSTRUCTIONS
1. Afin de régler l’outil à un certain couple, sélectionnez un écrou ou une vis de la même qualité,
taille et avec le même pas de vis, et fixez-le ou fixez-la avec le couple de serrage des vis que
vous appliquerez après.
2. Réglez le régulateur d'air à la position inférieure et augmentez la performance progressivement
jusqu’à ce que l’écrou ou la vis bouge. Diminuez à nouveau la performance de la clé à choc.
L’outil est à présent ajusté.
3. Les écrous ne doivent jamais être serrés avec un moment de couple supérieur au couple prévu.
Placez l’écrou ou la vis dans le filet et serrez avec plusieurs tous à la main. Serrer ensuite la vis
au moyen de la visseuse à percussion jusqu’à ce qu’elle soit à fleur sur la surface de contact.
Après le montage, toutes les vis doivent être contrôlées au moyen d’une clé dynamométrique.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
LUBRIFICATION & MAINTENANC
Lubrifiez l’appareil pneumatique chaque fois avant l’emploi à l’aide de 4 à 5 gouttes d’huile pour
appareils pneumatiques.
Il suffit de remplir l’huile dans l’admission de l’air.
À n’utiliser qu’avec des systèmes pneumatiques disposant de la pression d’air correcte et de
suffisamment de volume d’air (l/min) pour cet outil.
Purgez l’eau de condensation du système d’air comprimé avant chaque utilisation.
De l’eau dans le circuit d’air comprimé peut endommager l’outil et provoquer des pertes de
puissance.
Nettoyez ou remplacez les filtres à air dans les intervalles prévus.
DÉPANNAGE perte de puissance:
Cause probable
Solution
Canaux d’air encrassés ou bouchés
Lubrifier l’outil, purger compresseur et conduites
d’alimentation
Alimentation en air insuffisante
Augmenter la pression d’air. S’assurer que le compresseur
répond aux exigences en matière de volume d’air et de
pression d’air
Fuites
Utilisez de la bande en Téflon pour établir l’étanchéité de
toutes les armatures et raccords
Vérifiez l’étanchéité des joints
toriques et autres joints
Remplacez, si nécessaire, les pièces usées ou
endommagées
Accessoire de l’outil
Assurez-vous que l’outil puisse répondre aux exigences.
PROTECTION DE L’ENVIRONNEMENT
Recyclez les matières indésirables au lieu de les jeter comme déchets. Tous les outils,
accessoires et emballages doivent être triés, envoyés à un point de collecte de
recyclage et éliminés dans le respect de l’environnement.
ÉLIMINATION
En fin de vie, éliminez ce produit conformément aux règlements sur les déchets en
vigueur dans votre région. Consultez votre autorité locale de gestion des déchets à
propos des mesures de recyclage à appliquer.

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 3245
Llave de impacto neumática
DATOS TÉCNICOS
Tipo de martillo: Martillo doble
Cuadradillo: 12,5 mm (1/2”)
par de aflojamiento máximo (hacia la izquierda): 678 Nm
par de giro máximo (hacia la derecha): 542 Nm
Par de apriete: 434 – 542 Nm
Velocidad: 11.000 rpm
Presión de aire de trabajo: 6,3 Bar (90 psi)
Consumo de aire Ø: 102,26 l/min
Entrada de aire: 6,3 mm / 1/4“
Manguera recomendada: 10 mm (3/8“)
Ruido: LpA = 106.81 dB(A)
LwA= 117.81 dB(A)
Vibración: ahd = 5.8 m/s²
K = 1.07 m/s²
longitud (con cuadrado): 130 mm
Peso: 1500g
ATENCIÓN
Lea y entienda todas las instrucciones e información de este manual.
El incumplimiento de las instrucciones y de la información que aparece a continuación puede
ocasionar lesiones o daños materiales graves.
Guarde el manual de instrucciones en un lugar seguro y seco para poder consultarlo en el futuro.
INDICACIONES DE SEGURIDAD
•Asegúrese de que la herramienta se encuentre en posición OFF en el momento de
conectarla al sistema de aire comprimido.
•Durante la utilización de herramientas neumáticas, utilice siempre gafas de protección
homologadas. Utilice una mascarilla antipolvo adecuada si se puede levantar polvo.
•Utilice únicamente accesorios adecuados para aire comprimido. Riesgo de lesiones.
•Desconecte la herramienta de la toma de aire comprimido antes de instalar accesorios o
realizar operaciones de mantenimiento, o cuando el dispositivo no esté en uso.
•Maneje la herramienta siempre y cuando se encuentre en perfecto estado de salud. No
lleve puestas prendas o joyas que puedan quedar atrapadas en partes móviles, ya que
puede causar lesiones. Maneje la herramienta manteniendo una distancia de seguridad
adecuada consigo mismo y con los que le rodean.
•Tenga en cuenta las instrucciones del fabricante del sistema neumático durante la
instalación de reguladores, filtros y otros accesorios.
•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.
•No permita que los niños jueguen con la herramienta o su embalaje.

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
SUMINISTRO DE AIRE COMPRIMIDO
El aire limpio y la presión correcta en el sistema de aire comprimido son esenciales para el suministro
de esta herramienta. La máxima presión para esta herramienta es de 6,2 bar, que es la recomendada
para la mayoría de herramientas neumáticas de esta clase. Puede consultar valores como la presión
de trabajo y otros en el apartado Datos Técnicos. Será necesario aumentar la presión cuando un
incremento de la longitud de la manguera de aire u otras circunstancias concretas provoquen una
disminución de la presión. En algunos casos habrá que aumentar la presión de 6,2 hasta 7,2 bar para
garantizar una presión en la herramienta de 6,2 bar. La presencia de agua en la manguera o en el
compresor llevará a una reducción del rendimiento y a un deterioro de la herramienta neumática.
Vacíe completamente el agua del sistema de aire comprimido antes de cada uso. Utilice un regulador
de presión con un manómetro si la presión en el sistema de aire comprimido es demasiado alta.
SISTEMA DE AIRE COMPRIMIDO RECOMENDADO
N.º
Denominación
N.º
Denominación
1
Herramienta neumática
6
Unidad para desaguar/filtrar
2
Manguera de aire
7
Válvula de drenaje
3
acoplamiento rápido
8
válvula de cierre
4
Engrasador
9
Secadora/unidad de filtrado
5
Reductor de presión
10
Compresor / 11 Válvula de drenaje
INSTRUCCIONES
1. Para ajustar la herramienta a un par específico, seleccione una tuerca o tornillo de la misma
calidad, tamaño y paso de rosca y fíjelo con el par con el que se aprietan los tornillos más adelante.
2. Gire el regulador de aire a la posición más baja y aumente gradualmente la salida hasta que se
mueva la tuerca o el tornillo. Reduzca nuevamente el rendimiento de la llave de impacto. La
herramienta ahora está ajustada.
3. Nunca apriete las tuercas según lo previsto con un par más alto. Coloque la tuerca o el tornillo en
la rosca y apriete a mano varias vueltas. Luego use la llave de impacto para apretar el tornillo hasta
que quede al ras con la superficie de contacto.
Todos los tornillos siempre deben verificarse con una llave dinamométrica después del
montaje.

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
LUBRICACIÓN Y MANTENIMIENTO
•Antes de cada uso, lubrique el equipo neumático con 4 o 5 gotas de aceite para equipos de aire
comprimido.
Es suficiente con añadir el aceite en la entrada de aire.
•Después de cada uso, limpie bien el área de trabajo. El material abrasivo derramado es muy
resbaladizo y crea peligro en el lugar de trabajo.
•No reutilice el material abrasivo que se haya utilizado una vez, ya que esto dará lugar a un
menor rendimiento del chorreado.
•Compruebe en intervalos regulares si hay fugas en el dispositivo sin material abrasivo.
•No sumerja nunca el dispositivo en un líquido.
SOLUCION DE PROBLEMAS (Potencia insuficiente)
Causa probable Solución
Conductos de aire sucios u
obstruidos
Enjuague y engrase la herramienta, drene el tanque de aire
y la toma de suministro
Suministro de aire insuficiente
Asegúrese de que el compresor coincida con la presión de
aire de la herramienta y su consumo necesario
Fuga de aire
Use una tapa de teflón en todos los accesorios y juntas.
Compruebe las juntas tóricas y sellos usados o dañados
Desgaste de las piezas
Reemplácelos si es necesario
Herramienta correspondiente
Asegúrese de que la herramienta es la adecuada para el
trabajo manual.
PROTECCIÓN AMBIENTAL
Recicle las sustancias no deseadas, en lugar de tirarlas a la basura. Todas las
herramientas, accesorios y embalajes deben clasificarse, llevarse a un punto de
recogida de residuos y desecharse de manera respetuosa con el medio ambiente.
ELIMINACIÓN
Deseche este producto al final de su vida útil de acuerdo con las normas de
eliminación de residuos de su región. Consulte con su autoridad local de gestión de
residuos sobre las medidas de reciclaje.
