BGS technic 4101 User manual

Art. 4101
Arbeitstisch, fahrbar
WARNUNG
•Beachten Sie die Belastungsgrenze von 23 kg (50 lbs).
•Beim Absenken, den Tisch mit einer Hand halten und mit der anderen Hand die Verriegelungs-
vorrichtung lösen.
•Die Tischplatte darf nicht über die Radposition hinausragen. (siehe Abb.1). Um ein Kippen zu
vermeiden, die Tischplatte nicht über den max. Radabstand hinaus drehen.
•Nach dem Einstellen der Tischplatte sicherstellen, dass die Verriegelung korrekt arretiert ist.
•Den Tisch nur auf ebener und glatter Oberfläche verwenden. Kipp- und Wegrollgefahr!
•Zum Schutz lackierter Oberflächen von abgelegten Bauteilen immer eine kratzfeste Abdeckung
verwenden.
•Die maximale Tischplattenhöhe nicht überschreiten, erkennbar an der Warnlinie auf dem
Tischpfosten.
MONTAGE
Teil Bezeichnung Stk.
1 Kleine Ablagefläche 3
2 Große Ablagefläche 1
3 Tischplatte 1
4 Montagebolzen für Tischplatte 4
5 Federscheiben 16
6 Oberer Tischpfosten 1
7 Tisch-Einstellschraube 1
8 Unterer Tischpfosten 1
9 Traverse 1
10 Radaufnahmerahmen vorne 1
11 Schrauben für Querstütze 12
12 Radaufnahmerahmen hinten 1
13 Kugelgelagertes Rad 4
Abb
.
1

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F56essartSresukreveL ax +49 (0) 2191 / 46438-40
ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D
Instruction Manual
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
Art. 4101
Rolling Work Table
WARNING
•Observe the load limit of 23 Kg (50 lbs).
•When lowering table position hold table with one hand and slowly release pressure of locking
device with other hand.
•Correct Position for table top is centered directly over longest width of wheels (as shown in fig.1).
To avoid tipping do not rotate table beyond this point.
•When positioning table, insure table locking device is secure.
•Only use the table on solid, smooth surfaces.
•When positioning table next to or over painted or valuable surface, please insure surfaces have
protective, non-scratch covers.
•Do not extend table beyond extension warning line located near table pole.

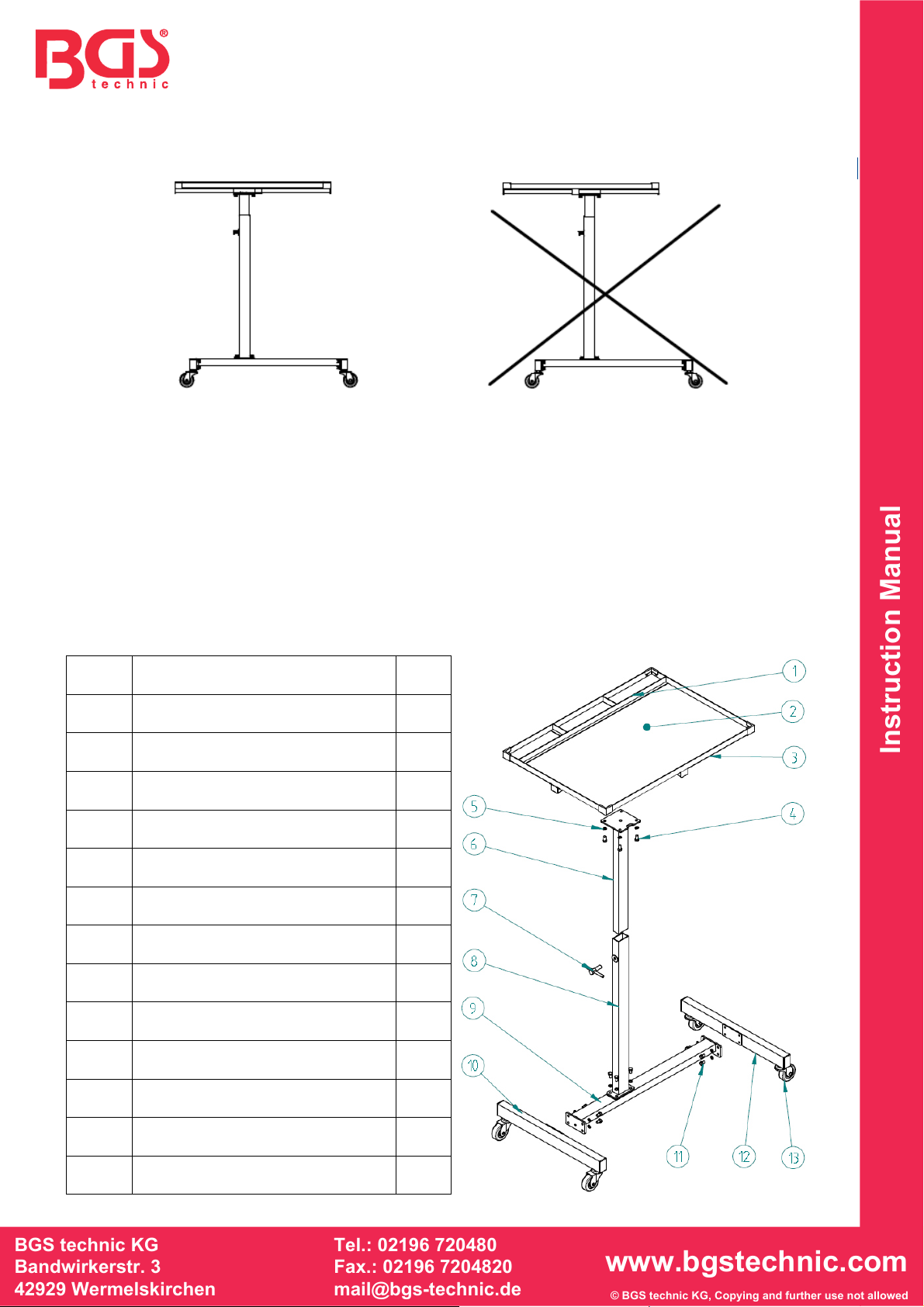

ASSEMBLY
Item Description Qty
1 Small Pad 3
2 Large Pad 1
3 Table Top 1
4 Table Top Mounting Bolt 4
5 Spring Washer 16
6 Table Top Mounting Frame 1
7 Table Top Adjusting Screw 1
8 Table Top Base Assembly 1
9 Joining Frame 1
10 Front Wheel Frame 1
11 Joining Frame Securing Bolt 12
12 Rear Wheel Frame 1
13 Ball Bearing Wheel 4
F
ig.
1
