BH Hipower SK LINE H800Tv Operator's manual

SK LINE H800TV
sportkoncept
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage- und Gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

SK LINE
sportkoncept
2

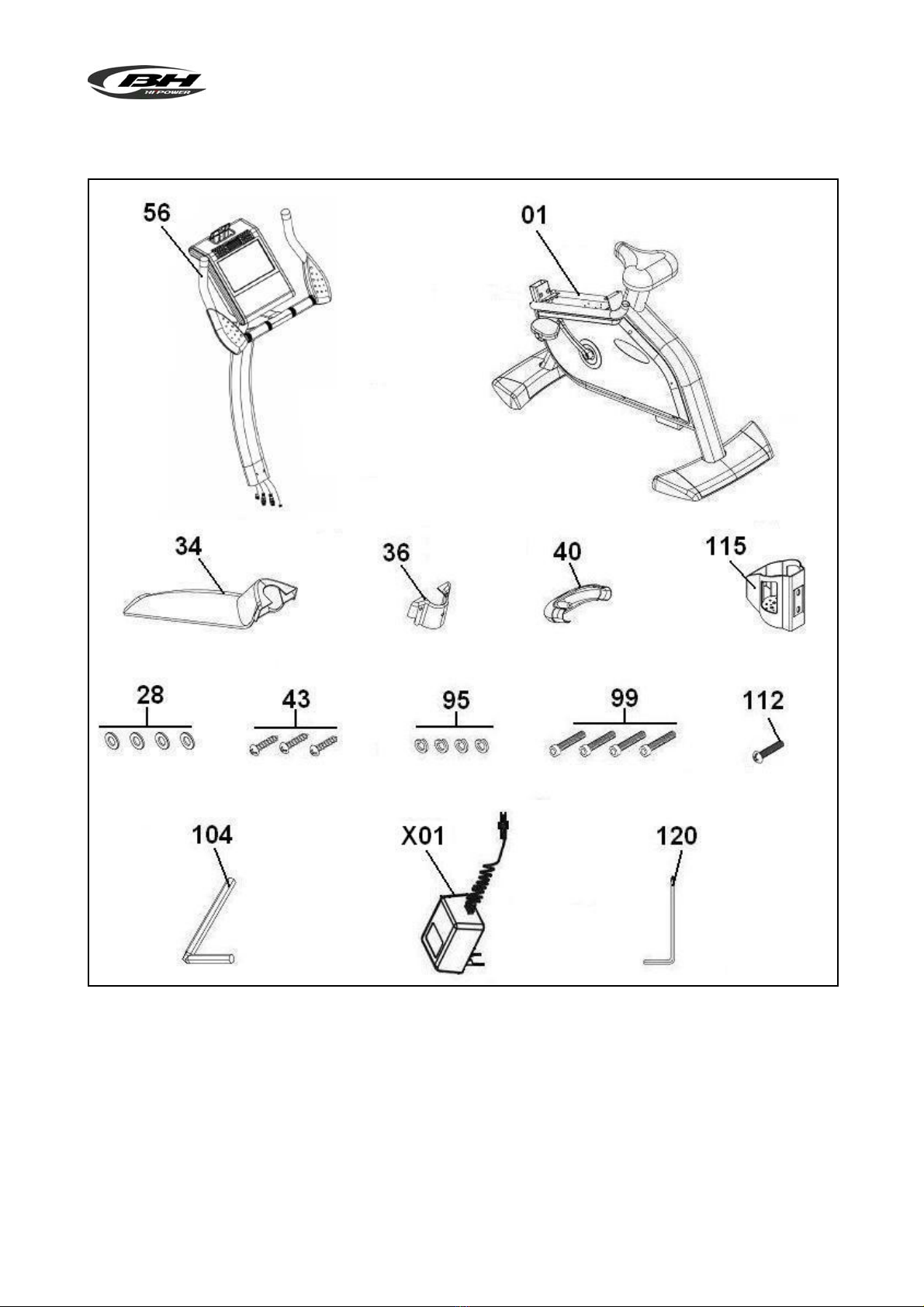

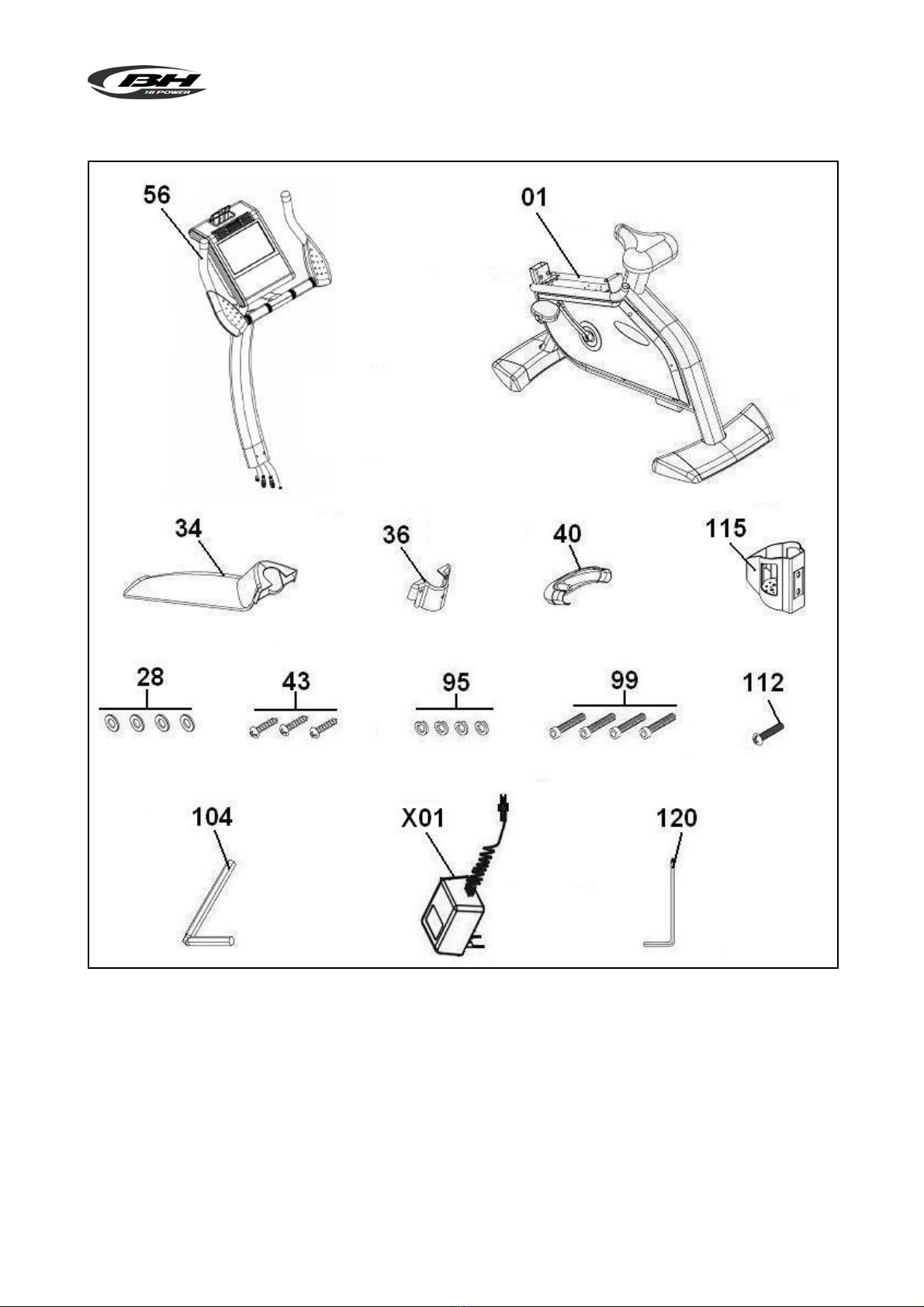

( E ) Fig.1
(56) Tubo remo.
(1) Cuerpo principal.
(40) Tapa embellecedora delantera.
(34) Tapa embellecedora superior.
(36) Tapa embellecedora trasera.
(115) Portabotellín.
(28) Arandela plana de M-10.
(43) Tornillo rosca chapa 4x20.
(95) Arandela Grower M-10.
(99) Tornillo Allen M-10x25.
(112) Tornillo de M-4x15.
(104) Llave allen.
(X01)Adaptador.Mod. H-800TV 15v. 2 Amp.
(120) Llave punta en cruz.

SK LINE
sportkoncept
3
Fig.2 Fig.3
Fig.4 Fig.5

SK LINE
sportkoncept
4
Fig.6 Fig.7
Fig.8 Fig.9
Fig.10

SK LINE
sportkoncept
5
Español
AVISO IMPORTANTE DE SEGURIDAD.-
PRECAUCIONES.
Este aparato de ejercicio ha sido diseñado y
construido de modo que proporcione la máxima
seguridad. Sin embargo, deben aplicarse ciertas
precauciones al utilizar aparatos de ejercicio. Lea
el manual en su totalidad antes de montar y utilizar
el aparato de ejercicio
Asimismo, cumpla con las siguientes precauciones
de seguridad:
1 Mantenga a los niños alejados de este aparato
en todo momento. NO los deje desatendidos en la
habitación en la que lo guarda
2 Sólo puede utilizar el aparato una persona cada
vez.
3 Si sufre mareos, nauseas, dolor en el pecho o
cualquier otro síntoma durante la utilización de
este aparato, PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una superficie sólida y a
nivel. NO utilice el aparato de ejercicio cerca del
agua o al aire libre.
5 Mantenga las manos alejadas de las partes en
movimiento.
6 Utilice una indumentaria adecuada para la
realización de ejercicio. No use prendas holgadas
que podrían engancharse en el aparato de
ejercicio. Utilice siempre calzado para correr o
para aeróbic cuando utilice el aparato de ejercicio.
7 Utilice este aparato sólo para los fines descritos
en este manual. NO utilice accesorios no
recomendados por el fabricante.
8 No coloque objetos cortantes alrededor del
aparato de ejercicio.
9 Las personas discapacitadas no deberán utilizar
el aparato de ejercicio sin la asistencia de una
persona cualificada o un médico.
10 Antes de utilizar este aparato, realice un
calentamiento con ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona correcta-
mente.
Precaución: Antes de comenzar a utilizar el
aparato de ejercicio, consulte a su médico.
Esta advertencia es especialmente importante
para personas de edades superiores a 35 años
o con problemas de salud.
Lea todas las instrucciones antes de utilizar
cualquier aparato de ejercicio.
Guarde estas instrucciones .
INDICACIONES GENERALES.-
Lea atentamente las instrucciones de este manual.
Este le da indicaciones importantes sobre el
montaje, seguridad y uso de la máquina.
1 Esta unidad esta diseñada para uso profesional.
El peso de usuario no debe exceder de 150Kg.
2 Mantenga las manos alejadas de cualquiera de
las partes móviles de la unidad.
3 Los padres y otras personas responsables de
los niños deben de tener en cuenta la naturaleza
curiosa de estos y que puede llevarles a
situaciones y conductas que pueden resultar
peligrosas.
Esta unidad no ha de utilizarse en ningún caso
como juguete.
4 Es responsabilidad del propietario asegurarse
que todos los usuarios de la máquina estén
adecuados e informados sobre todas las
precauciones necesarias.
5 Su unidad sólo puede ser usada por una
persona al mismo tiempo.
6 Utilice prendas de vestir y calzado adecuado.
Átese los cordones correctamente.
7 Este aparato de ejercicio esta equipado con un
generador de corriente eléctrica, que aprovecha la
energía desarrollada por el usuario (realizando el
ejercicio), para alimentar el monitor electrónico y el
regulador de frenada del mismo.
Este aparato de ejercicio incorpora también una
serie de baterías que almacena la energía
suficiente para mantener el monitor electrónico
operativo durante 60 segundos después de dejar
de hacer el ejercicio.
En el caso de que la batería se agote por algún
fallo de funcionamiento, esta se puede recargar
mediante el adaptador (X01), que se suministra
con el aparato de ejercicio.
ATENCION : El adaptador debe conectarse en una
toma apropiada, asegúrese de que el voltaje de su
instalación es compatible al voltaje del adaptador
que se suministra con el aparato de ejercicio.

SK LINE
sportkoncept
6
IMPORTANTE:
Este aparato de ejercicio es un modelo pesado,
por lo que es necesaria la participación de al
menos dos personas para garantizar la seguridad
de la unidad y de los operarios durante su
desembalaje, instalación y transporte.
1. INSTRUCCIONES DE MONTAJE.-
Saque la unidad de la caja y compruebe que tiene
todas las piezas Fig.1:
(56) Tubo de remo con manillar; (1) Cuerpo
principal; (40) Tapa embellecedora delantera; (34)
Tapa embellecedora superior; (36) Tapa
embellecedora trasera; (115) Porta botellín; (28)
Arandela plana M-10; (95) Arandela Grower M-10;
(99) Tornillo Allen M-10x25; (112) Tornillo de M-
4x15; (43) Tornillo rosca chapa 4x20; (104) Llave
allen; (120) Llave punta en cruz; (X01)
Adaptador.Mod. H-800TV 15v. 2 Amp.

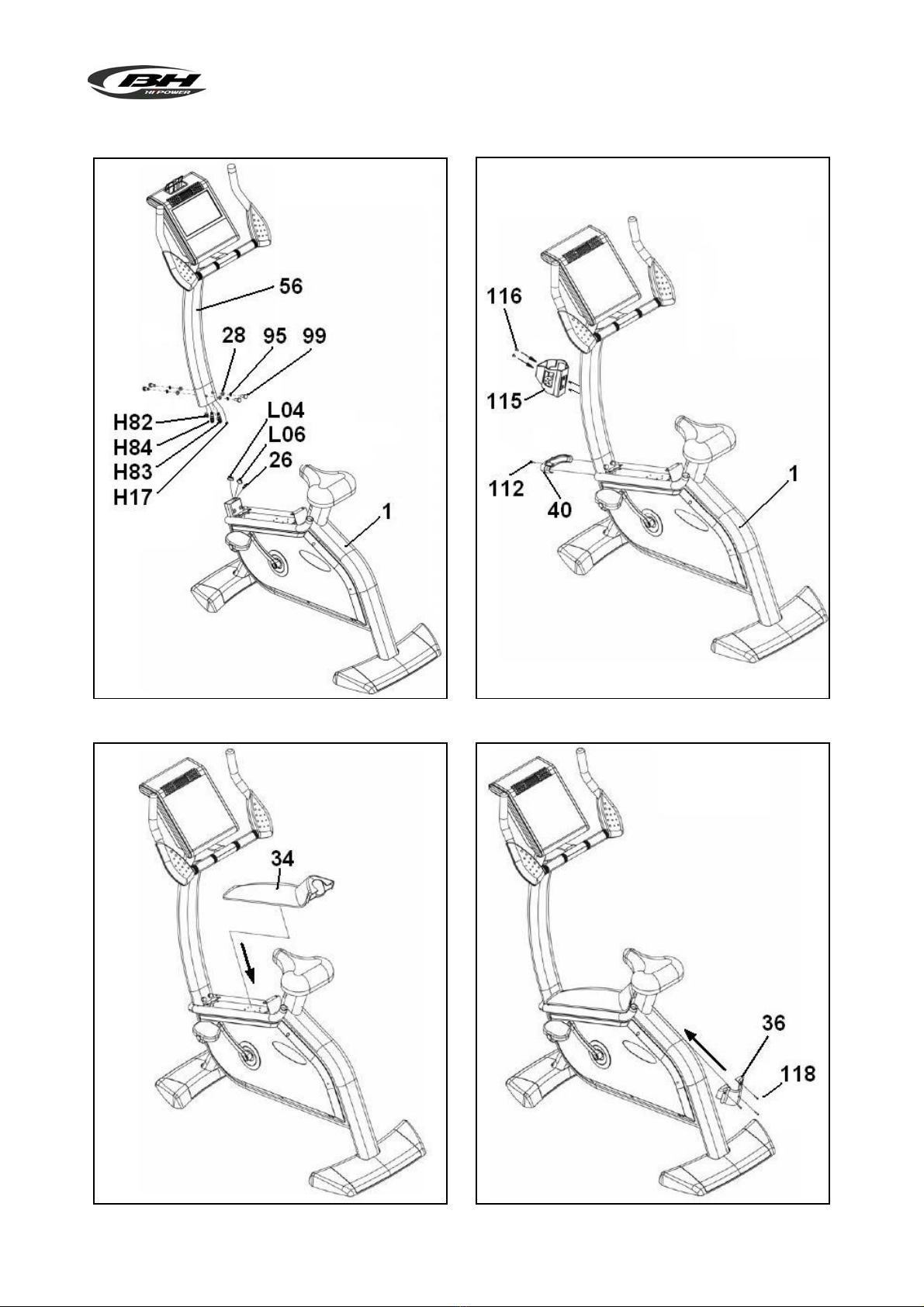

2. COLOCACIÓN DEL TUBO REMO.-
Coja el tubo de remo (56) y acérquelo al tubo
saliente del cuerpo principal (1), conexione los
terminales (H82; H84; H83; H17) que salen de la
parte inferior del tubo remo, con el terminal (L04;
L06; 26) que sale por la parte superior del tubo del
cuerpo principal (1) Fig.2, e introduzca el tubo de
remo en el tubo saliente del cuerpo principal en
dirección a la flecha, teniendo cuidado de no pillar
los cables.
Compruebe que ha conexionado bien los cables
realizando el movimiento del sistema generador,
hasta que el monitor se le encienda.
Una vez se ha comprobado que funciona, atornille
los tornillos (99) junto con las arandelas planas
(28) y las arandelas Grower (95) Fig.2.
Alinee el tubo de remo con la maquina y apriete
los tornillos fuertemente.
3. COLOCACIÓN DE LA TAPA
EMBELLECEDORA DELANTERA .-
Coloque la tapa embellecedora introduciéndola en
los tubos laterales ver Fig.3. A continuación coja el
tornillo (112) y atorníllelo para sujeción de la tapa
Seguido suelte los tornillos (116), del tubo de remo
(56) Fig.3 y coloque el porta botellines (115),
atornille de nuevo los tornillos soltados
anteriormente.
4. COLOCACIÓN DE LA TAPA
EMBELLECEDORA SUPERIOR.-
Posicione la tapa embellecedora (34), sobre los
tubos laterales Fig.4, desplace la tapa hacia
delante, introduciéndola en los pivotes de las
ranuras del cuerpo principal (1) seguido
posiciónela en el tubo de tija en el sentido de la
flecha.
5. COLOCACIÓN DE LA TAPA
EMBELLECEDORA TRASERA.-
Una vez realizados los anteriores pasos, coja la
tapa embellecedora trasera (36), posiciónela
según muestra la dirección de la flecha Fig.5 en el
tubo de tija y atorníllela con los tornillos (118) a la
carcasa embellecedora superior y al tubo de tija

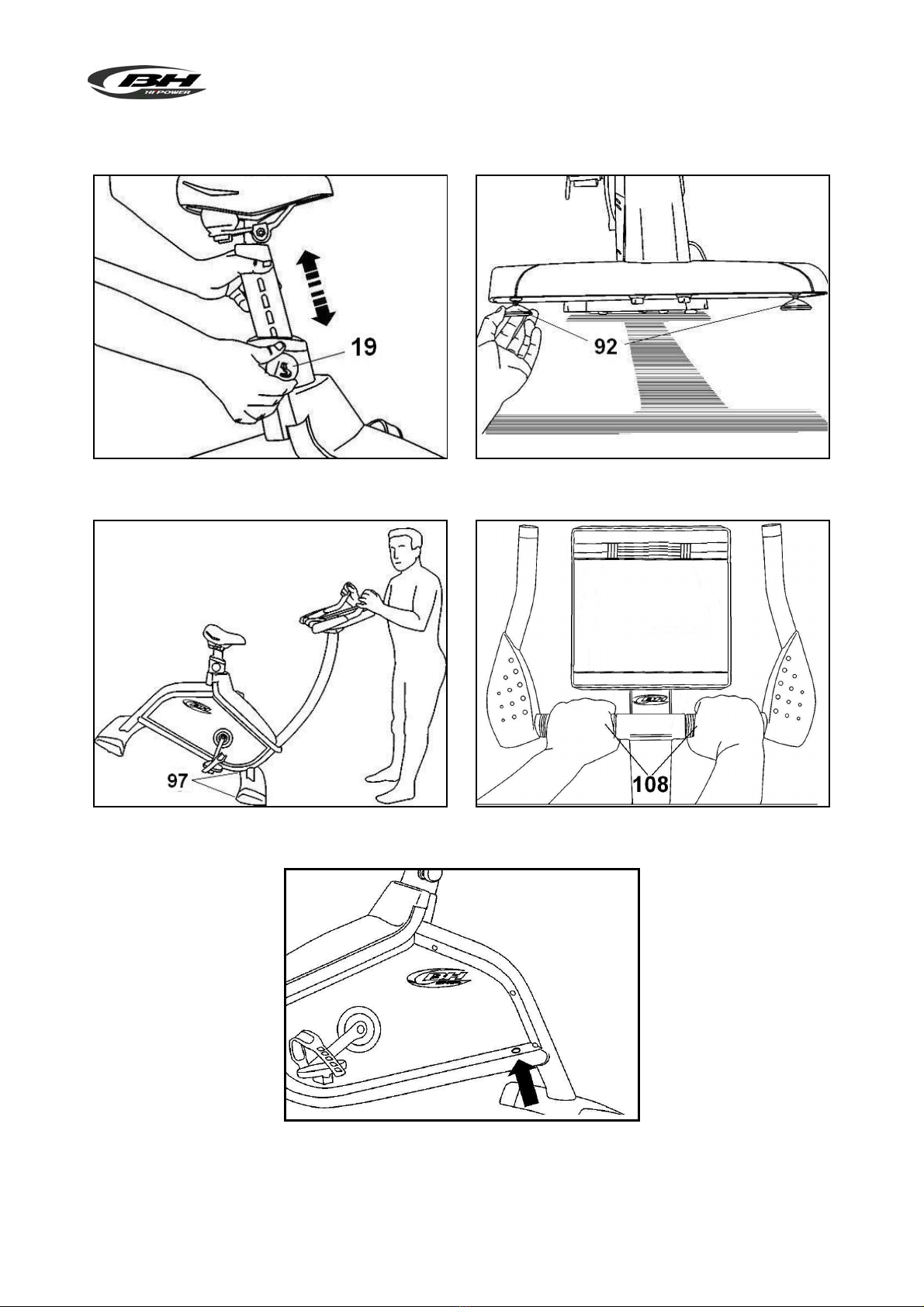

6. REGULACIÓN DE LA ALTURA DEL
SILLÍN.-
Aflojando un poco el pomo regulador de altura
sillín (19), Fig.6, en sentido contrario a las agujas
del reloj y tirando del sillín hacia arriba, cuando
esté a la altura adecuada, fíjelo fuertemente
apretando el pomo regulador (19) en sentido de
las agujas del reloj.
7. NIVELACIÓN.-
Una vez colocada la unidad en su lugar definitivo,
para la realización del ejercicio, compruebe que el
asentamiento en el suelo y su nivelación sean
correctos. Esto se conseguirá girando mas o
menos los tacos de apoyo (92) como muestra la
Fig.7.
8. MOVIMIENTO Y ALMACENADO.-
El aparato va equipado con ruedas (97), el cual
hace más fácil su traslado. Las dos ruedas
situadas en la parte delantera del aparato sirven
para guardarlo en el lugar elegido, con mayor
facilidad, tal como se indica en la Fig.8.
9. MEDICION DEL PULSO.-
El pulso se mide mediante la colocación de ambas
manos sobre los sensores (110) situados en los
puños del asiento, o manillar ver Fig.9.
NOTA: También se puede medir el pulso (PULSO
TELEMETRICO OPCIONAL) con la banda de
pecho.
Esta medición de pulso telemétrico prevalece a la
medición de pulso sobre los sensores de pulso
(110) situados en los puños del asiento, o manillar.
10. CARGA DE BATERIAS.-
Antes de poner a cargar las baterías del aparato
de ejercicio, asegúrese de que el voltaje de la red
eléctrica es compatible con el de su aparato de
ejercicio.
Conecte el adaptador (X01) que se suministra con
el aparato de ejercicio a la red eléctrica, seguido
enchufe la punta del terminal en la parte inferior de
la carcasa de la maquina Fig.10.
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICACIONES DE
SUS PRODUCTOS SIN PREVIO AVISO.

SK LINE
sportkoncept
7

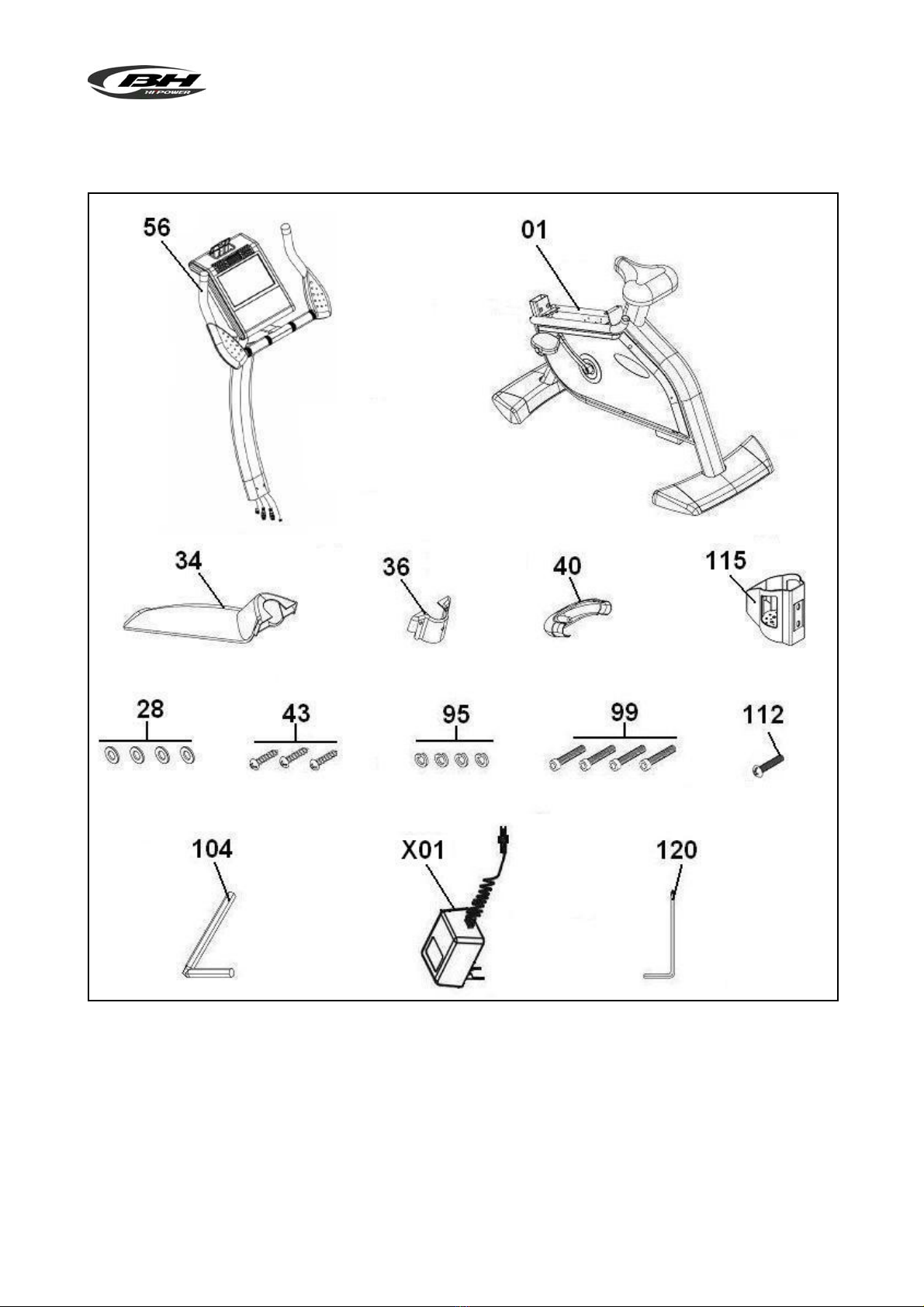

( GB ) Fig.1
(56) Main post.
(1) Main body.
(40) Front trim cover.
(34) Top trim cover.
(36) Rear trim cover.
(115) Bottle holder.
(28) Flat washer M-10.
(43) Self tapping screw 4x20.
(95) Grower washer M-10.
(99) Allen screw M-10x25.
(112) Screw M-4x25.
(104) Allen key.
(X01)The adapter. H800TV 15v. 2Amp.
(120) Star driver spanner.

SK LINE
sportkoncept
8
English
IMPORTANT SAFETY ADVICE.-
PRECAUTIONS.
This exercise machine has been designed and
constructed to provide maximum safety.
Nevertheless, certain precautions should be taken
when using exercise equipment. Read the whole
manual before assembling and using the exercise
machine. The following safety precautions should
also be observed:
1 Keep children away from this equipment at all
times. DO NOT leave them unsupervised in the
room where it is kept.
2 It can only be used by one person at a time.
3 If you experience dizziness, nausea, chest pains
or any other symptom while using this appliance
STOP the exercise. SEEK MEDICAL ATTENTION
IMMEDIATELY.
4 Use the appliance on a level, solid surface. DO
NOT use the exercise machine outdoors or close
to water.
5 Keep your hands well away from any of the
moving parts.
6 Wear clothing suitable for doing exercise. Do not
use baggy clothing that might get caught up in the
exercise machine. Always wear running shoes or
trainers when using the exercise machine.
7 This appliance must only be used for the
purposes described in this manual. DO NOT use
accessories that are not recommended by the
manufacturer.
8 Do not place sharp objects near the exercise
machine.
9 Disabled people should not use the exercise
machine without the assistance of a qualified
person or a doctor.
10 Do warm up stretching exercises before using
the equipment.
11 Do not use the bicycle if it is not working
correctly.
Caution: Consult your doctor before beginning
to use the exercise machine. This advice is
especially important for those over 35 or
suffering from health problems. Read all of the
instructions before using any exercise
equipment.
Keep these instructions safe for future use.
GENERAL INSTRUCTIONS.-
Carefully read through the instructions contained in
this manual. It provides you with important
information about assembly, safety and use of the
machine.
1 This unit has been designed for home use. The
weight of the user must not exceed 150kg.
2 Keep your hands well away from any of the
moving parts.
3 Parents and/or those responsible for children
should always take their curious nature into
account and how this can often lead to hazardous
situations and behaviour resulting in accidents.
Under no circumstances should this appliance be
used as a toy.
4 The owner is responsible for ensuring that
anyone who uses the machine is duly informed
about the necessary precautions.
5 Your unit can only be used by one person at a
time.
6 Use suitable clothing and footwear. Make sure
all laces/cords are tied correctly.
7 This exercise machine is equipped with a
dynamo that makes use of the energy produced by
the user (while exercising) to power the electronic
monitor and the brake controller.
This exercise machine also includes a set of
batteries that store enough energy to keep the
electronic monitor operating for 60 seconds after
the exercise has finished.
Should the battery run down because of an
operational fault, it can be recharged by using the
adapter (X01), that is supplied with the exercise
machine.
ATTENTION: The adapter must be plugged into an
appropriate supply, ensuring that the mains
voltage is compatible with that of the adapter
supplied with the exercise machine.
IMPORTANT:
The exercise machine is a heavy appliance
which means that the assistance of at least two
other people is required to ensure the safety of
those that are unpacking, installing and moving
the equipment.

SK LINE
sportkoncept
9
1. ASSEMBLY INSTRUCTIONS.-
Take the unit out of its box and make sure that all
of the pieces are there, Fig.1:
(56) Main post with handlebar; (1) Main body; (40)
Front trim cover; (34) Top trim cover; (36) Rear
trim cover; (115) Bottle holder; (28) Flat washer M-
10; (95) Grower washer M-10; (99) Allen screw M-
10x25; (112) Screw M-4x15; (43) Self-tapping
screw 4x20; (104) Allen key; (120) Star-driver
spanner;(X01) The adapter. H800TV 15v. 2Amp.
2. FITTING THE MAIN POST.-
Take hold of the post (56) and bring it up to the
boss on the main body (1), connect the terminals
(H82; H84; H83; H17), sticking out of the bottom of
the post, with terminal (L04; L06; 26) coming up
out of the top of the tube on the main body (1),
Fig.2, now slip the main post over the boss on the
main body in the direction of the arrow, making
sure not to snag any of the cables.
Check that the cables are connected correctly by
spinning the dynamo until the monitor starts to
operate.
Once you have checked that it works, insert
screws (99) along with their flat washers (28) and
Grower washer (95) Fig.2.
Line the main post up with the main body and
tighten the screws securely.
3. FITTING THE FRONT TRIM COVER.-
Fit the trim cover by sliding it onto the side tubes,
see Fig.3. Next, take screw (112) and secure the
cover by tightening the screw.
Next, remove the screws (116), from the main post
(56), Fig.3, position the bottle holder and secure it
by using the screws removed previously.
4. FITTING THE TOP TRIM COVER.-
Position the trim cover on top of the side tubes,
see Fig.4, slide the cover forward, inserting it into
the slots on the main body (1) then position it on
the saddle post in the direction of the arrow.
5. FITTING THE REAR TRIM COVER.-
Having completed the previous steps, take the rear
cover (36) and position it on the saddle post, as
shown in the direction of the arrow Fig.5., and
screw it to the top trim cover and the saddle post
using screws (118).
6 . ADJUSTING THE SADDLE HEIGHT.-
Loosen the saddle height control knob (19) a little,
Fig.6, turning it anti-clockwise and then pulling the
saddle upward, when it is at the right height lock it
into position by turning the height control knob (19)
clockwise until secure.
7 . LEVELLING.-
Once the unit has been placed into its final position
for doing exercise, make sure that it sits flat on the
floor and that it is level. This can be achieved by
screwing the adjustable support blocks (92) up or
down, as shown in Fig.7.
8 . MOVEMENT & STORAGE.-
The appliance is equipped with wheels (97) making
it easier to move about. The two wheels at the front
of the appliance make it easy to store the machine
away, as shown in Fig.8.
9. PULSE MEASUREMENT.-
Your pulse rate is measured by placing both hands
on pulse sensors (110) located on the seat
handgrips or the handlebar, see Fig.9.
NOTE:
You can also use the chest band (OPTIONAL
TELEMETRIC PULSE SENSOR) to measure your
heart rate.
The reading from the telemetric pulse rate takes
preference over the pulse sensors (110) located on
the seat handgrips or handlebar.
10 . BATTERY CHARGE.-
Before starting the battery charge, make sure that
the mains voltage is compatible with the AC/DC
adaptor.
Connect the AC/DC adaptor (X01) to the mains.
Then, connect the DC terminal to the connector
located at the low end of the chain cover Fig.10.
BH RESERVES THE RIGHT TO MODIFY
THE SPECIFICATIONS OF ITS
PRODUCTS WITHOUT PRIOR NOTICE.

SK LINE
sportkoncept
10
( F ) Fig.1
(56) Tube rameur.
(1) Corps principal.
(40) Cache embellisseur avant.
(34) Cache embellisseur supérieur.
(36) Cache embellisseur arrière.
(115) Porte-bouteille.
(28) Rondelle plate de M-10.
(43) Vis filetée tôle 4x20.
(95) Rondelle Grower M-10.
(99) Vis Allen M-10x25.
(112) Vis de M-4x15.
(104) Clé Allen.
(X01)L’adaptateur. Mod. H800TV 15v. 2 Amp.
(120) Clé pointe étoile.

SK LINE
sportkoncept
11
Français
IMPORTANTES CONSIGNES DE
SÉCURITÉ.-
PRÉCAUTIONS.
Cet appareil d’exercice a été conçu et fabriqué de
façon à ce qu’il puisse offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de prendre certai-
nes précautions au cours de ses entraînements.
Avant de monter et d’utiliser cet appareil
d’exercice, veuillez lire attentivement cette notice
et respecter les normes de sécurité indiquées ci-
après:
1 Les enfants doivent être tenus à l’écart de cet
appareil.NE PAS laisser les enfants sans
urveillance dans la pièce où se trouve l’appareil
d’exercice.
2 Cet appareil ne peut être utilisé que par une
personne à la fois.
3 En cas de malaises, nausées, douleur dans la
poitrine ou tout autre symptôme durant l’utilisation
de cet appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN.
4 Cet appareil doit être utilisé sur une surface
solide et bien nivelée. NE PAS utiliser l’appareil
d’exercice à proximité de l’eau ni en plein air.
5 Tenir les mains à l’écart des éléments mobiles
de l’appareil d’exercice.
6 Portez les vêtements appropriés pour réaliser
vos exercices. Ne pas porter de vêtements amples
qui risqueraient d’être happés par les pièces
mobiles de l’appareil d’exercice. Pour utiliser
l’appareil d’exer-cice, chaussez des chaussures de
sport appropriées pour ce faire.
7 Cet appareil ne doit être utilisé qu’aux fins
indiquées dans cette notice. NE pas utiliser
d’accessoires autres que ceux recommandés par
le fabricant.
8 Ne pas poser d’objets coupants aux abords de
l’appareil d’exercice.
9 Les personnes handicapées ne pourront utiliser
l’appareil d’exercice que si elles sont
accompagnées par une personne qualifiée pour ce
faire ou par un médecin.
10 Avant d’utiliser cet appareil, l’utilisateur doit
faire des échauffements par l’intermédiaire
d’exercices d’étirement .
11 Ne pas utiliser l’appareil d’exercice s’il
fonctionne incorrectement.
Précaution: Consultez votre médecin avant
d’entreprendre des exercices sur cet appareil
d’exercice. Cette remarque s’adresse plus
particulièrement aux personnes âgées de + de
35 ans et aux personnes qui ont des problèmes
de santé.
Avant d’utiliser un quelconque appareil
d’exercice, veuillez lire toutes les précautions
d’emploi.
Conservez cette notice.
CONSIGNES GÉNÉRALES.-
Lire cette notice très attentivement. Elle contient
d’importantes informations sur le montage, la
sécurité et l’utilisation de la machine.
1 Cette machine a été conçue pour être utilisée
chez soi. Le poids de l’utilisateur ne doit pas
dépasser 150kg.
2 Tenir les mains à l’écart de toute partie mobile
de l’appareil d’exercice.
3 Les parents ou personnes à qui des enfants ont
été confiés doivent tenir compte de leur soif de
curiosité qui peut les conduire à avoir des
conduites risquant de se traduire par des situations
dangereuses. Cet appareil n’est pas un jouet.
4 Il incombe au propriétaire de vérifier si tous les
utilisateurs de la machine sont habilités pour le
faire et de leur fournir les informations requises à
propos des précautions à prendre.
5 Cette machine ne peut être utilisée que par une
personne à la fois.
6 L’utilisateur de la machine doit porter des
vêtements et des chaussures appropriés. Nouez
bien vos lacets de chaussures.
7 Cet appareil d’exercice est équipé d’un
générateur de courant électrique qui utilise
l’énergie produite par l’utilisateur (pendant
l’exercice) pour alimenter le moniteur électronique
et le régulateur de freinage de celuici.
Cet appareil d’exercice comprend également une
série de batterie qui stockent l’énergie requise
pour maintenir le moniteur électronique
opérationnel pendant 60 secondes après la fin de
l’exercice.
Si la batterie s’épuise à cause d’une défaillance de
fonctionnement, il est possible de la recharger par
l’intermédiaire de l’adaptateur (X01), fourni avec
l’appareil d’exercice.
ATTENTION: L’adaptateur doit être branché dans
une prise appropriée. Vérifier si la tension du local
concorde avec celle de l’adaptateur fourni avec
l’appareil d’exercice.

SK LINE
sportkoncept
12
IMPORTANT:
Cet appareil d’exercice étant un modèle lourd,
pour ne pas l’endommager et pour garantir
l’entière sécurité des opérateurs, les
opérations de déballage, d’installation et de
déplacement devront être réalisées par au
moins deux personnes.
1. INSTRUCTIONS DE MONTAGE.-
Déballez l’appareil et vérifiez qu’il ne manque
aucune pièce Fig.1:
(56) Tube rameur avec guidon; (1) Corps principal;
(40) Cache embellisseur avant; (34) Cache
embellisseur supérieur; (36) Cache embellisseur
arrière; (115) Porte-bouteille; (28) Rondelle plate
M-10; (95) Rondelle Grower M-10; (99) Vis Allen
M-10x25; (112) Vis de M-4x15; (43) Vis filetée en
tôle 4x20; (104) Clé Allen; (120) Clé pointe en
étoile; (X01) L’adaptateur. Mod. H800TV 15v. 2
Amp.
2. POSE TUBE RAMEUR.-
Prendre le tube rameur (56) et l’approcher au tube
qui dépasse du corps principal (1), connecter les
connecteurs (H82; H84; H83; H17) qui dépassent
de la partie inférieure du tube rameur au
connecteur (L04; L06; 26) qui dépasse de la partie
supérieure du tube du corps principal (1) Fig.2 et
introduire le tube rameur dans le tube qui dépasse
du corps principal dans le sens indiqué par la
flèche, tout en veillant à ne pas pincer les câbles.
Vérifier si les câbles ont bien été connectés en
réalisant le mouvement du générateur jusqu’à ce
que le moniteur s’allume.
Après avoir vérifié le bon fonctionnement, visser
les vis (99) conjointement aux rondelles plates (28)
et aux rondelles Grower (95) Fig.2.
Aligner le tube rameur avec la machine et visser
fermement les vis.
3. POSE DU CACHE EMBELLISSEUR
AVANT.-
Poser le cache embellisseur en l’introduisant dans
les tubes latéraux – voir Fig.3. A ensuite prendre la
vis (112) et la visser pour bien fixer le cache.
Ensuite, dévissez les vis (116), du tube rameur
(56) Fig.3 et placez le porte-bouteilles (115),
revissez les vis dévissées tout à l’heure.
4. POSE DU CACHE EMBELLISSEUR
SUPÉRIEUR.-
Placer le cache embellisseur sur les tubes latéraux
Fig.4, porter le cache en avant en l’introduisant
dans les pivots des rainures du corps principal (1)
et placez-le dans le tube de la tige, dans le sens
de la flèche.
5. POSE DU CACHE EMBELLISSEUR
ARRIÈRE.-
Après avoir réalisé les opérations précitées,
prendre le cache embellisseur arrière (36) et le
placer dans le sens indiqué par la flèche Fig.5
dans le tube de la tige et fixez-le avec les vis (118)
à la carcasse embellissante supérieure et au tube
de la tige.
6. RÉGLAGE DE LA HAUTEUR DE LA
SELLE.-
Desserrer légèrement le pommeau de réglage de
la hauteur de la selle (19), Fig.6 dans le sens
contraire à celui des aiguilles d’une montre en
tirant la selle vers le haut. Quand la selle sera à la
hauteur requise, fixez-la en serrant très fort le
pommeau de réglage (19) dans le sens des
aiguilles d’une montre.
7. NIVELLEMENT.-
Après avoir installé l’appareil à l’emplacement qui
lui a été réservé pour la réalisation de l’exercice,
vérifiez si l’assise au sol et le nivellement sont
bons. Pour obtenir un bon nivellement, tournez
les taquets d’appui (92) comme indiqué sur la
Fig.7.
8. DEPLACEMENT & RANGEMENT.-
Afin de pouvoir la déplacer facilement, la machine
porte des roulettes (97). Les deux roulettes
placées en partie avant de l’appareil permettent de
le ranger facilement à l’endroit réservé pour ce
faire, comme indiqué sur la Fig.8.
9. MESURE DU POULS.-
Pour mesurer le pouls, placez les deux mains sur
les senseurs de pouls (110) placés sur les
poignées de la selle ou du guidon voir Fig.9.
NOTE:
Vous pouvez également mesurer le pouls (POULS
TÉLÉMÉTRIQUE EN OPTION) avec la ceinture
pectorale.
Cette mesure de pouls télémétrique prévaut sur la
mesure du pouls avec senseurs de pouls (110)
placés sur les poignées de la selle ou sur le
guidon.
10. CHARGE DES BATTERIES.-
Avant de mettre à charger les batteries de la
machine d’exercice, vérifier si la tension de la ligne
électrique concorde bien avec celle de l’appareil.
Branchez l’adaptateur (X01) fourni avec la
machine d’exercice au courant électrique puis
connectez la pointe du connecteur dans la partie
inférieure de la carcasse de la machine Fig.10.
BH SE RÉSERVE LE DROIT DE MODIFIER
LES CARACTÉRISTIQUES DE SES
PRODUITS SANS PRÉAVIS.

SK LINE
sportkoncept
13
( D ) Fig.1
(56) Haltestange.
(1) Hauptrahmen.
(40) Vorderer Verziehrungsdeckel.
(34) Obererer Verziehrungsdeckel.
(36) Hinterer Verziehrungsdeckel.
(115) Trinkfl aschenhalter.
(28) Unterlegscheibe mit M-10.
(43) Blechschraube 4x20.
(95) Sprengring M-10.
(112) Schraube mit M-4x15.
(99) Imbusschrauben M-10x25.
(104) Inbusschlüssel.
(X01)Der Adapter. H800TV 15v. 2Amp.
(120) Kreuzschraubenzieher.

SK LINE
sportkoncept
14
Deutsch
WICHTIGER SICHERHEITSHINWEIS.-
VORSICHTSMASSNAHMEN.
Dieses Trainingsgerät wurde so entwickelt und
konstruiert, dass er maximale Sicherheit bietet.
Trotzdem müssen bestimmte Sicherheitshinweise
bei der Benutzung von Trainingsgeräten beachtet
werden. Lesen Sie bitte das gesamte Handbuch,
bevor Sie das Gerät montieren und benutzen.
Befolgen Sie bitte nachstehende
Vorsichtsmaßnahmen:
1 Halten Sie Kinder von dem Gerät fern. Lassen
Sie sie NICHT unbeaufsichtigt in dem Raum, in
dem das Trainingsgerät aufbewahrt wird.
2 Das Gerät darf immer nur von einer Person
gleichzeitig benutzt werden.
3 Bei Schwindelgefühl, Übelkeit, Brustschmerz
oder sonstigen Symptomen, die bei der Benutzung
des Geräts auftreten, BRECHEN sie die Übung
AB. WENDEN SIE SICH SOFORT AN EINEN
ARZT.
4 Stellen Sie das Gerät auf eine fest und ebene
Fläche. Benutzen Sie das Trainingsgerät nicht in
der Nähe von Wasser oder im Freien.
5 Berühren Sie die in Bewegung befindlichen Teile
nicht mit den Händen.
6 Tragen Sie während des Trainings geeignete
Kleidung. Weite Kleidung kann sich im
Trainingsgerät verklemmen. Benutzen Sie
Jogging- oder AerobicSchuhe.
7 Benutzen Sie dieses Gerät nur zu den in diesem
Handbuch aufgeführten Zwecke. Verwenden Sie
nur Zubehörteile, die vom Hersteller des Geräts
empfohlen werden.
8 Achten Sie darauf, dass sich in der Nähe des
Trainingsgeräts keine scharfen Gegenstände
befinden.
9 Behinderte Personen dürfen das Trainingsgerät
nur mit Unterstützung durch qualifiziertes oder
medizinisches Personal benutzen.
10 Bevor Sie das Gerät benutzen, führen Sie zum
Aufwärmen Streckübungen durch.
11 Benutzen Sie das Gerät nicht, wenn es nicht
einwandfrei funktioniert.
Achtung: Bevor Sie das Trainingsgerät
benutzen, konsultieren Sie bitte Ihren Arzt.
Dieser Hinweis ist besonders wichtig für
Personen, die älter als 35 sind oder
gesundheitliche Probleme haben.
Bevor Sie irgendein Trainingsgerät benutzen,
lesen Sie bitte stets die gesamten Anleitungen.
Bewahren Sie diese Anleitungen gut auf.
ALLGEMEINE HINWEISE.-
Lesen Sie diese Anleitungen aufmerksam. Sie
finden hier wichtige Hinweise zur Montage,
Sicherheit und Benutzung des Geräts.
1 Dieses Gerät ist für den häuslichen Gebrauch
vorgesehen. Das Gewicht des Benutzers darf
150Kg. nicht überschreiten.
2 Kommen Sie mit den Händen nicht mit den
beweglichen Teilen des Geräts in Berührung.
3 Eltern bzw. Aufsichtspflichtige von Kindern
sollten deren natürliche Neugier berücksichtigen,
die u.U. gefährliche Situationen und
Verhaltensweisen mit sich bringen kann. Dieses
Gerät darf unter keinen Umständen als Spielzeug
verwendet werden.
4 Der Eigentümer muss sich vergewissern, dass
alle Benutzer des Geräts die notwendigen
Sicherheitsvorkehrungen kennen und in geeigneter
Weise beachten.
5 Ihr Gerät darf nur von jeweils einer Person
benutzt werden.
6 Tragen Sie bitte geeignete Kleidung und
Schuhe. Achten Sie darauf, dass die Schnürsenkel
fest gebunden sind.
7 Dieses Trainingsgerät ist mit einem Generator
zur Stromproduktion ausgestattet, welcher die
aufgewendete Energie des Benutzers benutzt
(während er trainiert), um Strom für den
elektrischen Bildschirm und für den Regler für die
Bremse zu erzeugen.
Dieses Trainingsgerät beinhaltet auch eine Anzahl
von Batterien, welche den erzeugten Strom
ausreichend speichert, um den Monitor über 60
Sekunden zu versorgen, auch wenn Sie mit der
Übung aufgehört haben.
Falls die Batterie verbraucht ist oder durch einen
Funktionsfehler ausfällt, kann Sie durch einen
Adapter geladen werden (X01), der mit dem
Trainingsgerät geliefert wird.

SK LINE
sportkoncept
15
ACHTUNG: Der Adapter muss an eine geeignete
Steckdose angeschlossen werden. Versichern Sie
sich, dass die Spannung Ihrer Anlage mit dem des
Adapters übereinstimmt, der mit dem
Trainingsgerät geliefert wird.
WICHTIG:
Dieses Trainingsgerät ist ein sehr schweres
Modell, so dass mindestens zwei Personen
benötigt werden, um die Sicherheit der
Personen während des Transports, das
Auspacken und der Montage zu garantieren.
1. HINWEISE ZUR MONTAGE.-
Nehmen Sie das Gerät aus der Verpackungskiste
und überprüfen Sie, dass alle Teile Fig.1 vorhan-
den sind:
(56) Haltestange mit Lenker; (1) Hauptrahmen;
(40) Vorderer Verziehrungsdeckel; (34) Oberer
Verziehrungs-deckel; (36) Hinterer
Verziehrungsdeckel; (115) Trinkfl aschenhalter;
(28) Unterlegscheibe M-10; (95) Sprengring M-10;
(99) Imbuschraube M-10x25; (112) Schraube mit
M-4x15; (43) Blechschraube 4x20; (104)
Inbusschlüssel; (120) Kreuzschraubenzieher;
(X01) Der Adapter. H800TV 15v. 2Amp.
2. BEFESTIGUNG DER
HALTESTANGE.-
Nehmen Sie die Haltestange (56) und nähern Sie
sie an das Rohr an, das aus dem Hauptrahmen (1)
kommt. Verbinden Sie den Stecker (H82; H84;
H83; H17), der aus dem unteren Teils der
Haltestange kommt mit dem Stecker (L04; L06;
26), der aus dem oberen Teils der Hauptrahmens
(1) in der Fig.2 kommt, und stecken Sie das Rohr
der Stange in das Rohr am Ausgang des
Hauptrahmens in Richtung des Pfeils. Achten Sie
darauf, die Kabel nicht einzuklemmen.
Überprüfen Sie, ob die Verbindung der Kabel
richtig ist, indem Sie das Gerät betätigen und der
Monitor aufleuchtet.
Wenn Sie geprüft haben, dass alles funktioniert,
schrauben Sie die Schrauben (99) mit den
Unterlegscheiben (28) und den Sprengringen (95)
fest, wie es in der Fig.2 gezeigt wird.
Richten Sie das Rohr mit dem Rahmen aus und
ziehen Sie die Schrauben endgültig fest.
3. BEFESTIGUNG DES VORDEREN
VERZIEHRUNGSDECKELS.-
Bringen Sie den vorderen Verziehrungsdeckel an,
indem Sie ihn in die seitlichen Rohre einsetzen.
Siehe Fig.3. Danach nehmen Sie die Schraube
(112) und schrauben Sie den Deckel fest.
Lösen Sie dann die Schrauben (116), des
Ruderrohres (56) Fig.3 und setzen Sie den
Flaschenhalter (115) ein. Ziehen Sie die zuvor
gelösten Schrauben dann erneut fest.
4. BEFESTIGUNG DES OBEREN
VERZIEHRUNGSDECKELS.-
Setzen die den Verziehrungsdeckel auf die
seitlichen Rohre, wie es in der Fig.4 gezeigt wird.
Ziehen Sie den Deckel nach vorne und stecken
Sie ihn auf die
Stifte in den Nuten des Hauptrahmens (1). Danach
positionieren Sie ihn im Schaftrohr in Pfeilrichtung.
5. BEFESTIGUNG DES HINTEREN
VERZIEHRUNGSDECKELS.-
Nachdem Sie die vorherigen Schritte ausgeführt
haben, nehmen Sie den hinteren
Verziehrungsdeckel (36), positionieren Sie in der
angegebenen Richtung des Pfeils im Schaftrohr,
wie es in der Fig.5 gezeigt wird. Schrauben Sie ihn
mit den Schrauben (118) am oberen
Verziehrungsdeckel und am Schaftrohr fest.
6. EINSTELLUNG DER SATTELHÖHE.-
Lösen Sie den Drehknopf zur Einstellung der
Sattelhöhe (19) ein wenig, wie es in der Fig.6,
gezeigt wird, indem Sie ihn gegen den
Uhrzeigersinn drehen. Ziehen Sie den Sattel nach
oben. Wenn er in der richtigen Höhe angebracht
ist, schrauben Sie ihn gut fest, indem Sie den
Drehknopf (19) im Uhrzeigersinn festziehen.
7. NIVELLIERUNG.-
Wenn das Gerät an seinem definitiven
ufstellungsort steht, an dem die Übungen
ausgeführt werden ollen, überprüfen Sie, ob es
fest auf dem Boden steht und richtig nivelliert ist.
Die Nivellierung können Sie durch Drehen der
Stützmuttern (92) ausführen, wie es in der Fig.7
gezeigt ist.
8. TRANSPORT UND LAGERUNG.-
Das Gerät verfügt über Räder (97), die seinen
Transport erleichtern. Die beiden Räder auf der
Vorderseite des Geräts dienen dem Transport an
den von Ihnen gewählten Aufbewahrungsort, wie
es in der Fig.8 gezeigt ist.
9. PULSMESSUNG.-
Die Pulsmessung erfolgt, indem man beide Hände
auf die Sensoren (110) legt, die sich an den Griffen
des Sitzes oder Lenkers befinden Fig.9.
ANMERKUNG:
Der Puls kann auch mit dem Brustband
(OPTIONALE TELEMETRISCHE
PULSMESSUNG) gemessen werden.
Diese telemetrische Pulsmessung ist gegenüber
der Pulsmessung mit Sensoren (110) an den
Griffen des Sitzes oder Lenkers vorrangig.

SK LINE
sportkoncept
16
10 . AUFLADEN DER BATTERIE.-
Bevor Sie die Batterien des Trainingsgeräts
aufladen, vergewissern Sie sich, dass die
Netzspannung mit der Spannung Ihres Geräts
vereinbar ist.
Schließen Sie den mitgelieferten Adapter (X01),
ans Netz und stecken Sie dann das Klemmenende
in das untere Teil des Gerätegehäuses Fig.10.
BH BEHÄLT SICH DAS RECHT VOR,
DIE SPEZIFIKATIONEN SEINER
PRODUKTE OHNE VORHERIGE
ANKÜNDIGUNG ZU ÄNDERN.

SK LINE
sportkoncept
17
( P ) Fig.1
(56) Tubo remo.
(1) Corpo principal.
(40) Tampão embelecedor dianteiro.
(34) Tampão embelecedor superior.
(36) Tampão embelecedor traseiro.
(115) Garrafeira.
(28) Anel plano de M-10.
(43) Parafuso rosca chapa 4x20.
(95) Anel Grower M-10.
(99) Parafuso Allen M-10x25.
(112) Parafuso de M-4x15.
(104) Chave Allen.
(X01)O adaptador. H800TV 15v 2 Amp.
(120) Chave de fendas cruciforme.

SK LINE
sportkoncept
18
Português
AVISO IMPORTANTE DE
SEGURANÇA.-
PRECAUÇÕES
Este aparelho para fazer exercício foi desenhada e
construída de modo a proporcionar a máxima
segurança. No entanto, devem aplicar-se certas
precauções ao utilizar aparéelos de exercício. Leia
todo o manual antes de montar e utilizar o
aparelho para fazer exercício. Além disso, cumpra
as seguintes precauções de segurança:
1 Mantenha as crianças afastadas deste aparelho
em todo momento. NÃO as deixe sozinhas, sem
estarem vigiadas no quarto onde guarda a
bicicleta.
2 Só pode utilizar o aparelho uma pessoa de cada
vez.
3 Se sofrer enjoos, náuseas, dor no peito ou
qualquer outro sintoma durante a utilização deste
aparelho, PARE o exercício. DIRIJA-SE A UM MÉ-
DICO IMEDIATAMENTE.
4 Utilize o aparelho sobre uma superfície sólida e
nivelada. NÃO utilize o aparelho para fazer
exercício perto da agua nem ao ar livre.
5 Mantenha as mãos afastadas das partes em
movimento.
6 Utilize uma indumentária adequada para a
realização do exercício. Não use peças de roupa
folgadas que poderiam ficar presas no aparelho
para fazer exercício.
Utilize sempre calçado para correr ou para aerobic
quando utilizar o aparelho para fazer exercício.
7 Só deverá utilizar este aparelho para os fins
descritos neste manual. NÃO utilize acessórios
que não sejam recomendados pelo fabricante.
8 Não coloque objectos cortantes á volta do
aparelho para fazer exercício.
9 As pessoas com alguma incapacidade não
deverão utilizar o aparelho para fazer exercício
sem a assistência de uma pessoa qualificado ou
de um médico.
10 Antes de utilizar este aparelho, realize um
aquecimento com exercícios de estiramento.
11 Não utilize a bicicleta se esta não estiver a
funcionar correctamente.
Precaução: Antes de começar a utilizar o
aparelho para fazer exercício, consulte com o
seu médico. Esta advertência é especialmente
importante para pessoas com uma idade
superior a 35 anos ou com problemas de
saúde. Leia todas as instruções antes de
utilizar qualquer aparéelo de exercício.
Guarde estas instruções.
INDICAÇÕES GERAIS.-
Leia atentamente as instruções deste manual.
Este lhe dará indicações importantes sobre a
montagem, segurança e uso da máquina.
1 Esta unidade está desenhada para ser usada
em profesional. O peso do usuário não deve
exceder os 150Kg.
2 Mantenha as mãos afastadas de qualquer uma
das partes móveis da unidade.
3 Os pais e outras pessoas responsáveis por
crianças, deverão ter em conta a sua naturaza
curiosa, que poderá levá-las a situações e
comportamentos que podem ser perigosos.
Este aparelho nunca deverá utilizar-se como um
brinquedo.
4 É responsabilidade do proprietário assegurarse
que todos os usuários da máquina estejam
adequadamente informados sobre todas as
precauções necessárias.
5 A sua unidade só poderá ser usada por uma
pessoa de cada vez.
6 Utilize peças de roupa e calçado adequado.
Ate os atacadores correctamente.
7 Este aparelho para fazer exercício vem
equipado com um gerador de corrente eléctrica,
que aproveita a energía gerada pelo usuário (ao
realizar o exercício), para alimentar o seu monitor
electrónico e o seu regulador de travagem.
Este aparelho para fazer exercício também
incorpora uma série de baterías que armazenam a
energía suficiente para manter o monitor
electrónico operativo durante 60 segundos depois
de deixar de fazer o exercício.
No caso da batería ficar descarregada devido a
alguma falha no funcionamento, esta pode
recarregar-se mediante
o adaptador (X01), que é
fornecido com o aparelho para fazer exercício.

SK LINE
sportkoncept
19
ATENÇÃO: O adaptador deverá ligar-se a uma
tomada apropriada, assegurando-se de que a
voltagem da sua instalação é compatível com a
voltagem do adaptador que é fornecido com o
aparelho para fazer exercício.
IMPORTANTE:
Este aparelho para fazer exercício é um modelo
pesado, pelo que é necessária a participação
de pelo menos duas pessoas para garantir a
segurança da unidade e dos operários durante
o processo de desembalagem, instalação e
transporte.
INSTRUÇÕES DE MONTAGEM.-
Retire a unidade da caixa e comprove que estão
todas as peças Fig.1:
(56) Tubo de remo com guiador; (1) Corpo
principal; (40) Tampão embelecedor dianteiro; (34)
Tampão embelecedor superior; (36) Tampão
embelecedor traseiro; (115) Garrafeira; (28) Anel
plano M-10; (95) Anel Grower M-10; (99) Parafuso
Allen M-10x25; (112) Parafuso de M-4x15; (43)
Parafuso rosca chapa 4x20; (104) Chave Allen;
(120) Chave de fendas cruciforme; (X01) O
adaptador. H800TV 15v 2 Amp.
2. COLOCAÇÃO DO TUBO REMO.-
Pegue no tubo do remo (56) e aproxime-o do tubo
saliente do corpo principal (1). Ligue o terminal
(H82; H84; H83; H17) que sai da parte inferior do
tubo remo, com o terminal (L04; L06; 26) que sai
pela parte superior do tubo do corpo principal (1),
Fig.2 e introduza o tubo do remo no tubo saliente
do corpo principal na direcção da seta, tendo
cuidado para não enganchar os cabos.
Comprove que ligou bem os cabos realizando o
movimento do sistema gerador, até que o monitor
se acenda.
Depois de ter comprovado que funciona,
aparafuse os parafusos (99) juntamente com os
anéis planos (28) e os anéis Grower (95), Fig.2.
Alinhe o tubo do remo com a máquina e aperte os
parafusos com força.
3. COLOCAÇÃO DO TAMPÃO
EMBELECEDOR DIANTEIRO.-
Coloque o tampão embelecedor introduzindo-o
nos tubos laterais, ver Fig.3. A seguir pegue no
parafuso (112) e aperte-o para segurar o tampão.
Depois solte os parafusos (116), do tubo de remo
(56) Fig.3 e coloque o porta-garrafa (115);
aparafuse os parafusos soltos anteriormente.
4. COLOCAÇÃO DO TAMPÃO
EMBELECEDOR SUPERIOR.-
Coloque o tampão embelecedor sobre os tubos
laterais, Fig.4. Desloque o tampão para a frente,
introduzindo-o nos pivôs das ranhuras do corpo
principal (1). Depois coloque-o no tubo da tige, no
sentido da seta.
5. COLOCAÇÃO DO TAMPÃO
EMBELECEDOR TRASEIRO.-
Depois de ter realizado os passos anteriores,
pegue no tampão embelecedor traseiro (36),
coloque-o como mostra a direcção da seta, Fig.5,
no tubo da tige e aperte com os parafusos (118) à
carcaça embelecedora superior e ao tubo da tige.
6. REGULAÇÃO DA ALTURA DO
SELIM.-
Afrouxe um pouco o botão-mola regulador da
altura do selim (19), Fig.6, rodando-o no sentido
contrário ao dos ponteiros do relógio e puxando o
selim para cima. Quando estiver à altura
adequada, fixe-o com força, apertando o botão-
mola regulador (19) no sentido dos ponteiros do
relógio.
7. NIVELAMENTO.-
Depois de tener colocado a unidade no seu lugar
definitivo, para a realização do exercício,
comprove se a sua colocação no chão e o seu
nivelamento são os correctos. Poderá conseguí-lo
enroscando mais ou menos os tacos de apoio (92)
como mostra a Fig.7.
8. DESLOCAÇÃO E
ARMAZENAMENTO.-
O aparelho está equipado com rodas (97), o que
torna mais fácil a sua deslocação. As duas rodas
que existem na parte da frente do aparelho,
ajudar-lhe-ão a colocar a sua unidade no sitio
escolhido, com mayor facilidade, como mostra a
Fig.8.
9. MEDIÇÃO DO PULSO.-
O pulso mede-se através da colocação de ambas
as mãos sobre os sensores (110) situados nos
punhos do assento ou no volante - ver Fig.9.
NOTA:
Também se pode medir o pulso (PULSO
TELEMÉTRICO OPCIONAL) com a banda de
peito.
Esta medição de pulso telemétrico prevalece sobre
a medição de pulso sobre os sensores de pulso
(110) situados nos punhos do assento ou no
volante.
10. CARGA DE BATERIAS.-
Antes de por a carregar as baterias do aparelho de
exercício, assegure-se de que a voltagem da
electricidade é compatível com a do seu aparelho
de exercício.

SK LINE
sportkoncept
20
Ligue à electricidade o adaptador (X01) que se
fornece com o aparelho de exercício e depois ligue
a ponta do terminal à parte inferior da carcassa da
máquina - Fig.10.
BH RESERVA O DIREITO DE PODER
MODIFICAR AS ESPECIFICAÇÕES DOS
SEUS PRODUTOS SEM PRÉVIO AVISO.
