Biemmedue Magnum User manual

Dichiarazione di conformità - Declaration of conformity - Déclaration de conformité - Konformitätserklärung

Declaración de conformidad

Allegato / Annex / Pièce jointe / Anhang / Anexo: II– 2006/42/CE

La sottoscritta ditta - The company - La Société - Der Hersteller - La empresa suscrita:

Biemmedue S.p.A.

Via Industria 12 – 12062 – CHERASCO (CUNEO) – ITALIA

Phone +39 0172 486111 – Fax +39 0172 488270

www.biemmedue.com

dichiara sotto la propria responsabilità che la macchina nuova - declares that the new machine - déclare sous sa propre responsabilité

que la nouvelle machine - erklärt hiermit auf eigene Verantwortung, dass die - declara bajo su responsabilidad que la máquina nueva :

Pressione

Modello Pressure

Model Pression

Modéle Druck

Modell Presión

Modelo

Potenza installata

Numerodiserie Installed power

Serial number Puissance installée

Numéro de série Installierte Leistung

Seriennummer Potencia instalada

Número de serie

Rumorosità- Noise Level

Portata nominale Niveau sonore- Schallpegel

Nominal Flow-rate Nivel acustico (*)

Débit nominal (In conformità - Reference

Nennföordermenge standard - Norme de reférenc

Caudal nominal Bezungsnorm - Norma de

referencia: EN60335-2-79 )

(*) Lp dB(A): Livello misurato–Measured level–Niveau mesuré–Gemessene pegel–Nivel medido (Incertezza / Uncertinly / Incertitude / Ungenaugkeit / Inestabilidad 1,5)

Lw dB(A): Potenza sonora garantita – Guaranteed sound power – Puissance sonore garanti – Garantiert Schalleinstungspegel – Potencia sonora garantizada

di seguito descritta - described below - décrite ci-dessous - nachfolgend beschriebene neue maschine - a continuación descrita,

IDROPULITRICE PROFESSIONALE - PROFESSIONALE HIGH PRESSURE WASHER - NETTOYEUR PROFESSIONNEL

PROFESSIONELLER HOCHDRUCKREINIGER - HIDROLIMPIADORA PROFESIONAL

è conforme ai requisiti essenziali di sicurezza indicati dalle Direttive:

to wich this declaratiuon relates, conforms to the provision of Directives:

est conformes aux exigences essentielles de sécurité dans le Directives:

auf die sich Erklärung bezieht, die Anforderungen des Richtlinie:

es conforme con la Directiva:

2006/42/CE - 2014/30/CE - 2014/35/CE - 2000/14/CE (Annex V) - 85/374/CE

Per la verifica della conformità, sono state consultate le seguenti Norme:

For the check of conformity, reference to the following Standard has been made:

Pour le contrôle del la conformité, les Normes suivantes ont été consultées:

Zur Űberpűfung der Konformitȁt sind die folgenden Vorschriften hinzugezogen worden:

Para la verificaciòn de la conformidad, se han consultado la Normas a continuaciòn:

EN 60335.1 – EN 60335.2.79 – EN 55014.1 - EN61000-3.2 – EN 61000.3.3 – EN 61000.3.11

EN 62233 – EN ISO 3744 – EN 60704.1 – EN 20643 – D.Lgs. 262/2002

Persona autorizzata a costituire il fascicolo tecnico: Persona autorizzata a redigere la dichiarazione:

Person authorized to compile the technical file: Person empowered to draw up the declaration:

Personne autorisée a costituer le dossier technique: Personne ayant reçu pouvoir rédiger la déclaration:

Bevollmȁchtigte Person zur Zusammenstellung: Bevollmȁchtigte Person zur Astellung der Erklȁrung:

der technischen Unterlagen: Persona adoperada para redactar la declaration:

Persona facultada para elaborar el expediente técnico:

Nome Name Nom Name Nombre: ……………………… Andrea Cancian Amministratore Delegato – Managing Director

Indirizzo Address Adresse Anschrift Direccion: ………… BIEMMEDUE spa Administrateur Délégué – Geschȁftsfűhrendes

Cleaning Division Verwaltungsratsmitgliend – Consejero Delegado

Via A. Adelbero 19 Ing. Marco Costamagna

30026 Portogruaro (VE)

Italy

Data / date / datum / fecha: 07/05/2016 Firma Signature Unterschrift _____________________

1 Using the manual

1.1 Using the manual

This manual has been written by the Manufacturer and is an integral

part of the machine. The high pressure washer manual is intended

for the end user. It includes a description of how to use the machine

and its technical specification. The user must be aware of the

information it contains as it enables the machine to be used safely,

with knowledge of its operating principles and limits. It also contains

information on transport, starting up, adjustment and maintenance.

1.2 Keeping the manual

The manual must be kept carefully throughout the useful life of the

machine, including during disposal. The manual must be kept in a

dry location near the machine and must always be available for

qualified personnel and the operator. Please note that the manual

reflects the technical situation at the moment in which the machine

is put on sale and may not be considered inappropriate in the case

of updating. The Manufacturer reserves the right to modify products

and the manual at any moment without being obliged to update

previous products and manuals, unless the modifications concern a

risk to the health and safety of people or damage to things.

2 Generalwarnings

2.2 Working in complete safety

The safety instructions contained in this use and maintenance

manual cover the various operations which may be performed on

the machine. Safety symbols are included in the text at points which

require particular attention. It is extremely important to follow these

safety instructions at all times. Failure to do so could cause injury to

persons and/or damage to the machine or other equipment. In

consideration of this, a number of fundamental safety instructions

are given below:

Please read and make sure you understand this section of

safety instructions before installing, operating, carrying out

maintenance on or repairing the machine. Read and follow the

safety instructions contained in the text with reference to

specific operations. Where necessary, always wear personal

protection devices (P.P.D.), such as goggles, gloves, safety

footwear, etc. Be aware of and respect the safety instructions in

this manual, general accident prevention rules and safety

regulations

2.3 Safety signs

The symbols given below are adopted in the use and maintenance

manual to draw attention to the corresponding information. The

symbols are used to warn personnel of danger or possible sources

of danger. Make sure you understand them. Failure to pay attention

to the symbols could result in personal injury, death and/or damage

to the machine or equipment. The warnings may be of three types

as described in the table below:

Danger signs

A triangle with a border

Indicates instructions relating to actual or

possible dangers

Prohibition signs

A circle with a diagonal bar

Indicates instructions relating to prohibited

actions.

Obligation signs

Solid circle

Indicates information which must be read

and respected.

Depending on the information to be communicated, the warnings

may contain symbols which, through an association of ideas, help

understand the type of danger, prohibition or obligation.

2.4 Danger signs

Generic danger. This sign is used to draw attention to

dangerous situations which could result in damage to

persons, animals and things. Failure to respect the

instructions associated with the warning may represent a

danger

Danger of explosion and/or fire

This sign is used to draw attention to a risk of explosion

and/or fire. Failure to respect the instructions

associated with the warning may result in explosion

and/or fire.

2.5 Prohibition signs

Generic prohibition. This sign is used to draw attention to

certain manoeuvres, operations or behaviours which are

prohibited. Failure to respect the prohibitions associated

with this sign could result in damage to things, animals and

people.

2.5.1 Obligation signs

Generic obligation. This sign is used to draw attention to

instructions which must be respected by the operator. Failure

to respect the instructions associated with this signcould result

indamagetothings, animals andpeople.

Obligation to use particular P.P.D.. This warning is

used to draw attention to the obligation to use

particular personal protection devices while carrying

out the operations. Failure to respect the instructions

associated with this signal could result in serious

damage or the death of the operator.

Obligation to use suitable protection (in order) for

the eyes, hands and respiratory tract and

appropriate garments.

IMPORTANT - Failure to know and respect the signs

and warnings could result in personal injury, death

and/or damage to the machine or equipment.

2.6 Physical and intellectual requisites of the

operator

No special qualification is required to use this sweeper. The operator

needs to read this manual only. The operator must be intellectually

capable of understanding and correctly applying the instructions and

safety regulations contained in this manual and on the machine itself

in written and symbolic form. He must be capable, including

physically, of performing the required operations on the machine

and of using it and performing maintenance in safety. The machine

must be used by authorised operators only, instructed in its use and

having read the manual.

IMPORTANT! The operator or user is responsible for

accidents and danger to third parties or their

possessions.

The operator may not operate the machine under the

influence of substances (alcohol or medicinal

products) which could reduce the normal level of

attention or perception or lead to slow reaction times.

2.7 Incorrect or improper use

Use other than those described in this manual is considered

incorrect or improper and therefore not in conformity with safety

regulations.

IMPORTANT: Incorrect or improper use of the

machine could cause personal injury, death and/or

damage to the machine or equipment.

Examples of possible incorrect or improper use which could cause

personal injury or damage to the machine and other equipment are

given below:

•Unauthorised modification or replacement of parts of

the machine;

•Failure to observe the safety instructions;

•Failure to observe the installation, use, operation,

maintenance and repair instructions or performance

of these operations by unqualified personnel;

•Use on unsuitable and incompatible surfaces.

3 Operation and technical specification

3.1 Operating the machine

The high pressure washer is a professional machine for high pressure

washing with cold water. It is designed to clean tools, machines,

vehicles, buildings and other surfaces suitable for treatment with a

pressurised water jet. All other uses not mentioned are inappropriate.

3.2 Conditions of use

The high pressure washer has been designed to perform the

functions described in section of this manual only. The machine

must be used in environments conforming to those described in the

paragraph on admissible environmental values.

3.3 Noise

Mod. Comb. engine: Lp dB(A) 106 (uncertainly 1,5) - Lwa dB(A) 110

Mod. ET: Lp dB(A) 93 (uncertainly 1,5). Lw dB(A) 96

Reference Standard EN60335-2-79

3.4 Vibrations

The vibrations produced are minimal and do not represent a source

of danger for the operator.

No particular procedures must be adopted in order to

safeguard the operator from the effects of the vibrations

produced. In the event of abnormal vibrations, the operator

should immediately stop the machine and contact maintenance

personnel.

3.5 Protection class of machines (IP)

Protection class against solid objects (protected

against dust) 5

Protection class against water (protected against

splashes of water) 4

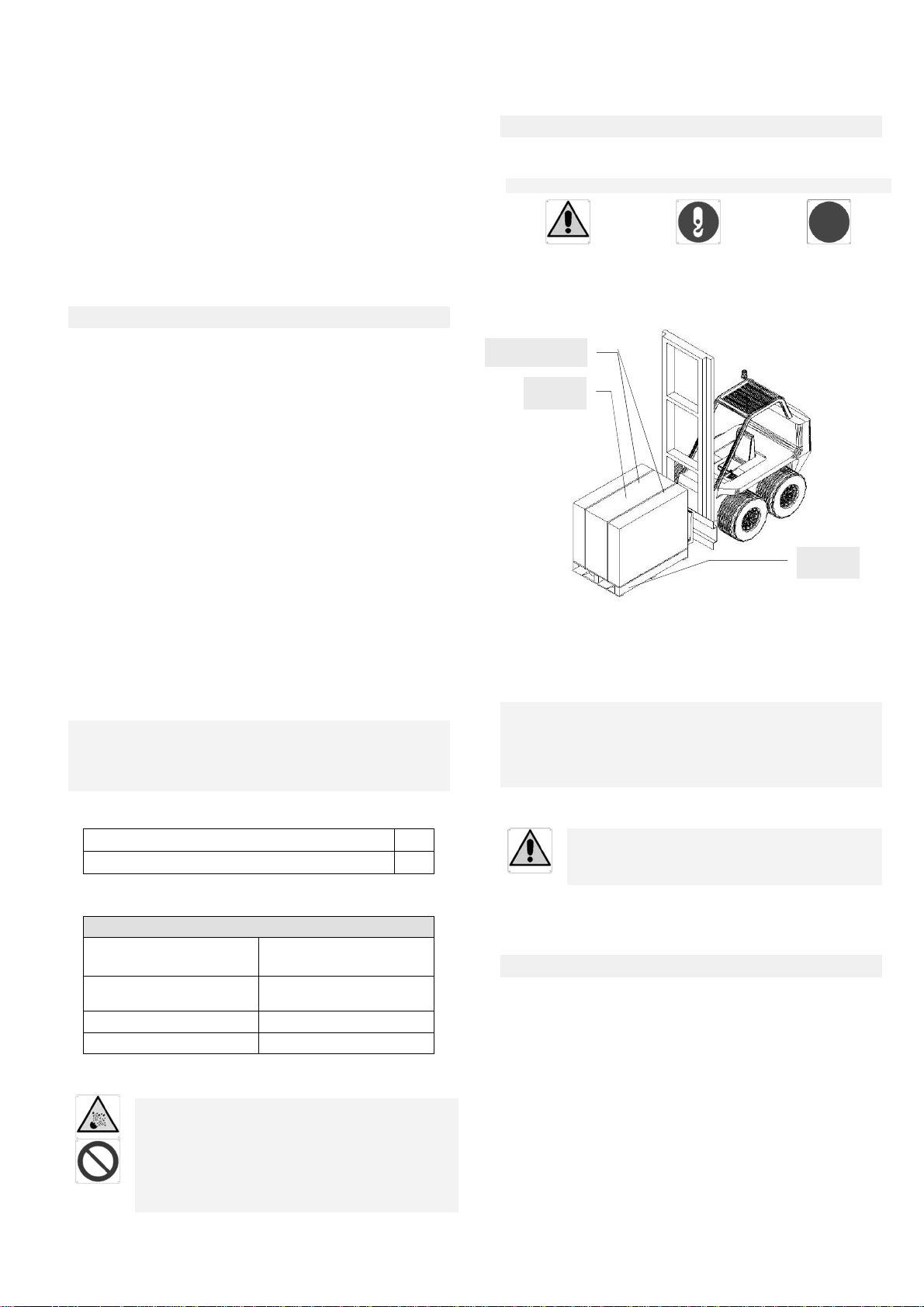

3.6 Admissible environmental values

Admissible environmental values

Admissible operating

temperatures -10°C ÷ 50°C

(50° F - 113° F)

Variations in ambient

temperature Max. 1.1°C / Min (Max 2°F /

Min)

Relative humidity range 75% or less

Vibrations ≤0.5 G

The machine is not suitable for operating in environments at risk

from fire or explosion.

The machine may not be used in areas with an

explosive atmosphere Machines and relative

components or equipment designed to operate in

explosive atmospheres must be indicated with the

(ATEX) mark in accordance with EN 60079-14 (CEI 31-

33) "Electrical constructions for explosive

atmospheres with the presence of gas".

4 Transport andinstallation

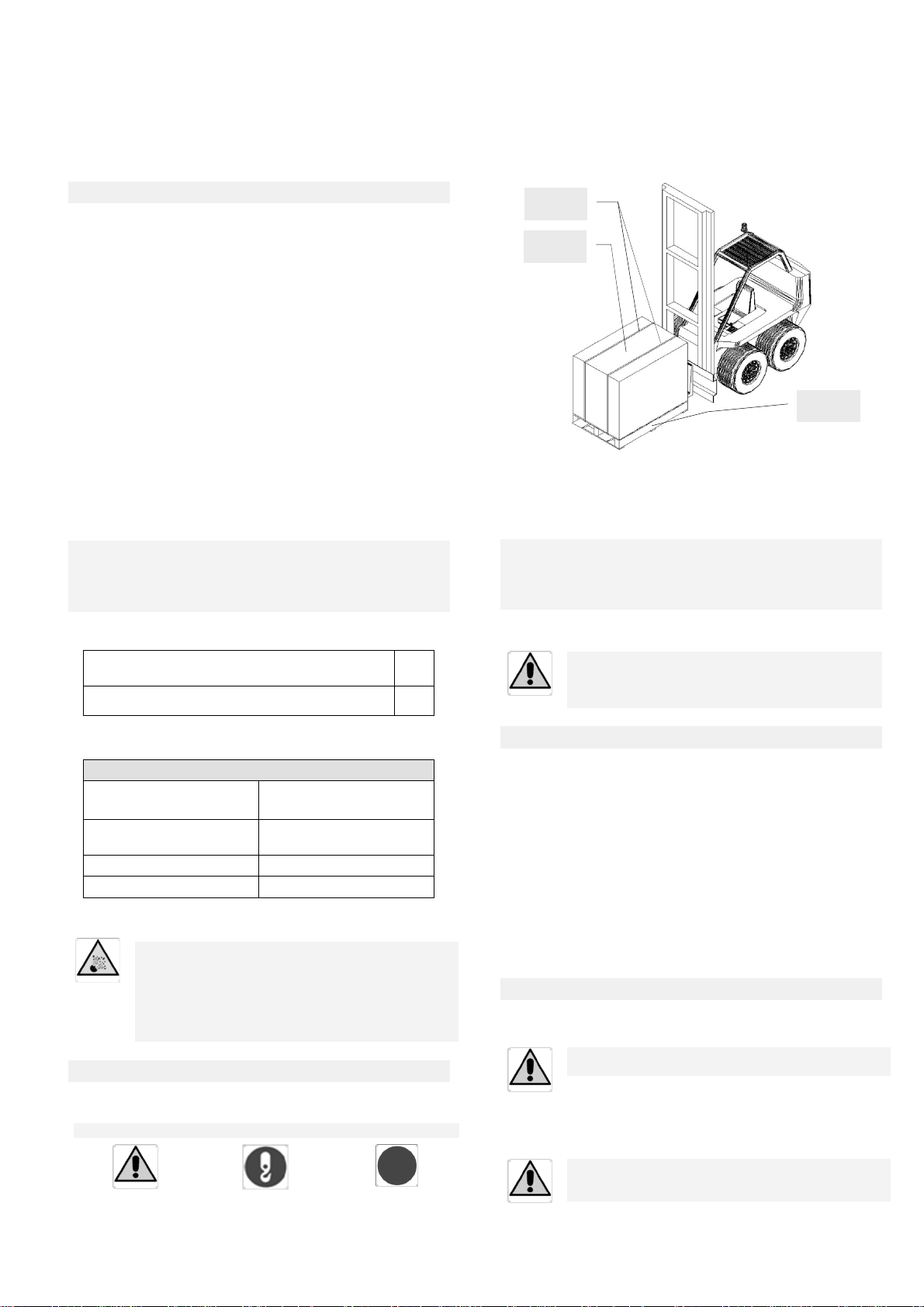

4.1 Lifting and handling

IMPORTANT - Follow the instructions below.

The machine can be delivered from the Manufacturer on a pallet and

packed in a special cardboard box. Before unpacking, the machine

can be transported and handled by means of a lift truck with a

capacity of at least 250 kg.

To unpack the machine, remove the straps holding the cardboard

box to the pallet and remove the box. After the machine has been

unpacked, it must be lifted by passing lifting straps through the two

rear hooks. A number of safety instructions relating to transport are

given below.

The lifting and handling operations required for installation

must be performed using adequate lift equipment and by

specialist personnel trained to perform this type of operation,

adopting all the precautions necessary and recommended in

order to prevent damage to people or things.

4.2 Installation

IMPORTANT - Before proceeding with installation

read the following warnings carefully. Failure to

observe the following warnings could cause injury,

death or damage to equipment.

5 Description

Below is a list of the contents of the package delivered to the

customer. If one of the parts listed below is missing, contact the

dealer immediately. To avoid loss during transport, the key is

enclosed in the bag with the technical documents.

•1 machine

•1 high pressure hose with:

M24 connectors per 500/15

M22 connectors per 200/41

•1 handgrip

•1 wand with nozzle

•1 use and maintenance manual

6 Operatorinstructions

6.1 Safety warnings

IMPORTANT - Failure to observe the following safety

rules may cause injury or damage to equipment.

6.1.1 Checks to be performed before starting up the

machine.

Before using the machine, make sure all safety

devices are positioned correctly and are in good

condition.

Straps

Crate

Pallet

6.2 Prohibited operations

Adjustment, maintenance and/or lubrication may not

be performed with the machine on.

6.3 Training

All users must be suitably trained, including with hands-on

experience of the machine. This training should emphasise:

•The need for attention and concentration while working;

•Children and unfit persons must not use the machine.

•Hold the trigger and wand firmly

•Do not use the machine on uneven surfaces

•Do not direct the jet at animals or persons

•Do not direct the jet towards live parts

•Do not unplug the power plug by pulling the cable

•Do not use electrical extensions

•Do not use the machine with faulty guards

7 Using the high pressure washer

7.1 Water connection

Connect the machine to the mains water supply using a hose

with a diameter of not less than 1/2". Connect the high

pressure hose to the machine and the wand by screwing up

the screw couplings tightly.

7.2 Starting up

7.2.1 Combustion engine

For starting up follow the instructions in the manual of

"use and maintenance" of the engine.

Warning: Follow carefully and scrupulously respect the

respective phases of pre-ignition, ignition, correct use

and off

7.2.2 Electrical connection

Mount the plug on the machine. Plug into the power

socket,

making sure the main switch on the machine

and power line are both in the OFF position.

if the bulb "Voltage" turns on the machine is ready

Important: check that the power supply voltage and

frequency required by the machine correspond to those

of the power line (check the machine rating plate).

Important: the power socket must be protected by a

differential circuit-breaker in compliance with current

regulations and standards.

7.3 Start

Turn on the tap water. For the electric model switch on the

main switch and push “START”

For the combustion engine model just wait a short period

before switch off the machine with the engine idling.

8 Routinemaintenance

IMPORTANT - During routine maintenance, cleaning

and extraordinary maintenance, personal protection

devices provided must be worn.

IMPORTANT - Failure to observe the following safety

rules may cause injury, death or damage to

equipment.

IMPORTANT - All maintenance and cleaning must be

performed with the machine off and the key taken out.

In the case of the internal combustion engine model,

the plug cable must be detached and the motor cold

to avoid burns and fire. Do not allow personnel not

involved in maintenance to approach the machine

8.1 Safety rules for routine maintenance

Routine maintenance involves a series of simple operations to be

performed at regular intervals and according to the manufacturer's

instructions. The Manufacturer has reduced the number and

complexity of routine maintenance operations to enable them to be

performed by personnel without technical expertise or complex

equipment. It involves above all:

•Check the level of oil in the pump by means of the

indicator on the pump itself.

•Clean the connectors and grease the connector gaskets

Also, for combustion engine model:

•Check the level of oil in the motor, gearbox and the

condition of the filters (as in the "operation and

maintenance" manual of the motor)

IMPORTANT - When replacing oil, it must be disposed

of in respect of current legislation. Under no

circumstances may it be disposed of in the

environment.

8.2 Safety regulations for cleaning the

machine

All cleaning operations must be performed with the machine

stationary and turned off.

When cleaning the machine or its components, the following

precautions must be observed:

Do not clean electrical equipment with water or other fluids. To

remove dust, use a clean brush or dry cloth only. Do not clean

plastic surfaces with alcohol, detergent or solvents. Dispose of

cleaning materials in respect of current legislation. Do not

dispose of the materials used or cleaning residues in the

environment. To clean, use water or compressed air and soft

cloths. IMPORTANT - During cleaning, personnel protection

devices must be worn

8.3 Safety regulations for repairs and

extraordinary maintenance

For all operations over and above normal routine maintenance,

contact an authorised repair workshop.

All operations must be performed by qualified

personnel with the necessary technical skills to

perform the operations in the maximum safety and in

respect of current legislation.

It should be noted that the warranty offered by the manufacturer is

invalidated if:

•The instructions given in the "use and maintenance"

manual are not scrupulously respected,

•Routine maintenance is not performed as and when

indicated;

•Lubricants other than those specified are used;

•Repairs or maintenance are performed by unqualified

personnel;

•Non-original spare parts are used;

•Unsuitable tools are used.

IMPORTANT - The customer is responsible for

verifying that original parts only are used when

carrying out repairs. The use of non-original spare

parts could jeopardise the safety of the machine.

When ordering spare parts, specify the model and serial number of

the machine and the reference number of the component in the

spare parts book and quantity.

9 Storingthemachine

9.1 Storing the machine

If the machine is not used for long periods, protect exposed parts

(not protected by paint, surface treatment or plastic) with protective

rust prevention oils. If the machine is not to be used for particularly

long periods, you should also clean it thoroughly. After performing

these operations, seal the machine inside an opaque black

multilayer nylon bag together with a suitable drying agent (silica gel).

About the combustion engine model check the "operation and

maintenance" manual of the motor

10 Disposal

10.1 Disposing of the machine

At the end of its working life, the machine must be scrapped and

disposed of by taking it to a local differentiated waste collection

centre in compliance with current legislation which must be followed

scrupulously. Before disposing of the machine, check the machine

rating plate. If it bears the symbol, this means its disposal is

regulated by EC directive 2002/96 on Waste Electrical and

Electronic Equipment, WAEE. You should therefore seek

information on the local electrical and electronic products collection

system and follow the instructions. Disposing of this product illegally

in the household waste could cause serious damage to the

environment and human health and you may be liable to sanctions

from the local authority.

11 Table ofregular maintenance

For the regular maintenance of Combustion engine model check the

"operation and maintenance" manual of the motor.

OPERATION

ON DELIVERY

AFTER USE

Every 10 hours

Every 50 hours

Every 100 hours

OTHER

Check the functioning of all

controls

Check connector gaskets

Check oil level in the pump

X X

12 Troubleshooting

The table below gives the most common problems which may arise

during normal use of the high pressure washer.

These problems are easy to resolve with operations classified as

routine maintenance If the problem is not present in the following

table or cannot be eliminated following the instructions here, contact

customer service.

PROBLEM MODEL CAUSE REMEDY

The machine

does not start

Combustion

engine Low fuel Fill the fuel

Combustion

engine other check the

operation and

maintenance

manual of the

motor.

Electric

model Electrical

power supply

absent or

inadequate

Check the

characteristics of

the power line

Electric

model Electrical

protection

tripped

Contact

customer service

The engine

runs irregularly Combustion

engine Check before

each start Contact

customer service

Motor does not

start but makes

a noise

Electric

model Inadequate

voltage Check the

characteristics of

the power line

Inadequate

pressure All Nozzle

blocked or

distorted

Clean or replace

All Valve dirty or

worn Contact

customer service

Vibrations

and/or

abnormal water

discharge

All The pump is

sucking in air Check water

supply

connectors

All Air in the

hoses Vent the air by

disconnecting the

hose

All Pump

gaskets worn Contact

customer service

All Suction

delivery

valves

blocked

Unscrew valve

caps, remove

and clean (ideally

contact customer

service)

Pump noisy All Bearings

worn Contact

customer service

"White" oil All Seepage of

water into the

oil (emulsion)

Have the seal

pack replaced by

customer service

Water leaks All Gaskets

and/or

pistons worn

Have the seal

pack replaced by

customer service

1 Uso del manuale

1.1 Utilizzo del manuale

Questo manuale è stato redatto dal Costruttore e costituisce parte

integrante del corredo della macchina. Il manuale dell’idropulitrice, è

destinato al Cliente utilizzatore; è finalizzato alla descrizione dell’uso

della macchina stessa ed alla conoscenza delle sue caratteristiche

tecniche. Questa serie d’informazioni deve essere obbligatoriamente

conosciuta dal Cliente, e consente di poter utilizzare la macchina in

condizioni di sicurezza conoscendo i suoi principi di funzionamento

ed i suoi limiti. Contiene, inoltre, informazioni sulle modalità di

trasporto, messa in funzione, regolazione e manutenzione.

1.2 Conservazione del manuale

Il presente manuale va conservato con cura per tutta la vita della

macchina, compresa la fase di smantellamento. Il manuale va

conservato in un luogo asciutto nei pressi della macchina e deve

essere, in ogni caso, sempre a disposizione del personale

qualificato e dell’utilizzatore. Il Costruttore rende noto che il

manuale riflette la situazione tecnica nel momento in cui la

macchina è stata commercializzata e non può essere considerato

disadatto nel caso di aggiornamenti. Il Costruttore si riserva il diritto

di apportare aggiornamenti alla produzione ed al manuale in

qualsiasi momento senza essere obbligato ad aggiornare

produzione e manuali precedenti salvo il caso di modifiche che

riguardino l’incolumità e la salute di persone o cose.

2 Avvertenze generali

2.1 Lavorare in tutta sicurezza

Le istruzioni di sicurezza contenute nel manuale d’uso e

manutenzione si riferiscono alle operazioni che possono essere

svolte sulla macchina. I simboli di sicurezza sono inseriti nel testo

nei punti che richiedono particolare attenzione. E' molto importante

che queste istruzioni di sicurezza siano seguite sempre. La non

osservanza potrebbe provocare lesioni alla persona e/o danni

all'unità o ad altre attrezzature. Tenendo presente tutto ciò, ecco

alcune istruzioni di sicurezza fondamentali:

Leggere, e fare propria, questa sezione delle istruzioni di

sicurezza prima dell'installazione, dell'uso, della manutenzione

o della riparazione della macchina. Leggere e seguire le

segnalazioni di sicurezza contenute nel testo che si riferiscono

ad operazioni specifiche. Indossare ove previsto i dispositivi di

protezione individuale (D.P.I.), come occhiali di sicurezza,

guanti e calzature da lavoro. Conoscere ed attenersi alle

istruzioni di sicurezza scritte nel manuale, alle norme generali

per la prevenzione degli infortuni ed alle norme di legge in

materia di sicurezza.

2.2 Segnaletica di sicurezza

I simboli illustrati di seguito sono utilizzati nel manuale d’uso e

manutenzione e applicati nel punto in cui devono segnalare

l’informazione corrispondente. Questi simboli sono stati inseriti per

mettere in guardia il personale rispetto ai pericoli o le possibili fonti

di pericolo. Fateli propri. La mancanza d’attenzione ai simboli

potrebbe provocare lesioni personali, morte e/o danni alla macchina

od alle attrezzature. In linea di massima i segnali possono essere di

tre tipi come descritto nella tabella che segue:

Segnali di pericolo

Forma triangolare incorniciata

Indicano delle prescrizioni relative a

pericoli presenti o possibili.

Segnali di divieto

Cornice circolare, sbarrata

Indicano prescrizioni relative ad azioni che

devono essere evitate.

Segnali di obbligo

Cerchio pieno

Indicano informazioni che è importante

leggere e rispettare.

In funzione dell’informazione che si vuole trasmettere, all’interno dei

segnali possono essere contenuti dei simboli che, per associazione

di idee, aiutino a capire il tipo di pericolo, divieto od obbligo.

2.2.1 Segnali di pericolo

Pericolo generico. Questo segnale è utilizzato per

evidenziare situazioni di pericolo che possono creare

danni alle persone, agli animali ed alle cose. Il mancato

rispetto delle prescrizioni associate al segnale, può

causare pericoli.

Pericolo d’esplosione e/o incendio

Questo segnale è utilizzato per evidenziare il pericolo

d’esplosione e/o incendio. Il mancato rispetto delle

prescrizioni associate al segnale, può causare

esplosioni e/o incendi.

2.2.2 Segnali di divieto

Divieto generico. Questo segnale è utilizzato per

evidenziare il divieto di eseguire determinate manovre,

operazioni o il divieto di mantenere particolari

comportamenti. Il mancato rispetto dei divieti associati al

segnale, può causare danni alle cose, agli animali, alle

persone.

2.2.3 Segnali di obbligo

Obbligo generico. Questo segnale è utilizzato per

evidenziare l’obbligo da parte dell’operatore di rispettare le

prescrizioni. Il mancato rispetto delle prescrizioni associate al

segnale, può causare danni alle cose, agli animali, alle

persone.

Obbligo di utilizzare particolari D.P.I. Questo

segnale è utilizzato per evidenziare l’obbligo di

utilizzare particolari dispositivi di protezione

individuale durante lo svolgimento delle operazioni. Il

mancato rispetto delle prescrizioni associate al

segnale, può causare gravi danni o la morte

dell’operatore.

Obbligo di usare, in ordine, protezioni per mani,

occhi, vie respiratorie e abbigliamento idoneo.

ATTENZIONE - La non conoscenza o mancanza

d’attenzione ai segnali ed agli avvertimenti potrebbe

provocare lesioni personali, morte e/o danni alla

macchina o ad alle attrezzature.

2.3 Requisiti fisico-intellettuali dell’utilizzatore

L’operatore non ha bisogno di alcuna licenza specifica per utilizzare

la macchina: ha solo bisogno di leggere questo manuale.

L’operatore deve possedere le capacità psichiche per capire ed

applicare correttamente le istruzioni e le normative per la sicurezza

scritte su questo manuale e sulla macchina sotto forma di scritte e

simboli; deve essere in grado, anche fisicamente, di effettuare le

operazioni necessarie sulla macchina ed essere in grado di

utilizzare e mantenere in condizioni di sicurezza la macchina. La

macchina dovrà essere condotta solamente da operatori autorizzati

e istruiti alla sua conduzione, previa lettura del manuale.

ATTENZIONE! L'operatore o l'utilizzatore è

responsabile degli incidenti o dei pericoli nei quali

possono incorrere le altre persone o i loro beni.

L’utilizzatore non può operare sulla macchina qualora

assuma sostanze (alcol o medicinali) che

compromettono il suo livello normale di attenzione

percezione e che riducono i tempi di reazione.

2.4 Uso improprio

Utilizzi diversi da quelli descritti su questo manuale sono da

considerarsi impropri e quindi non conformi alle normative di

sicurezza.

ATTENZIONE - Un utilizzo non conforme della

macchina può provocare lesioni personali, morte e/o

danni alla macchina od alle attrezzature.

Di seguito sono riportate una serie di possibili usi impropri che

possono provocare lesioni personali o danni alla macchina od alle

attrezzature:

•Modifiche o sostituzioni di parti della macchina non

autorizzate;

•Inosservanza delle istruzioni di sicurezza;

•Inosservanza delle istruzioni relative all’installazione,

all’uso, al funzionamento, alla manutenzione, alla

riparazione o quando queste operazioni sono

eseguite da personale non qualificato;

•Uso su superfici improprie e incompatibili.

3 Uso e dati tecnici

3.1 Uso della macchina

L’idropulitrice è una macchina professionale per il lavaggio ad alta

pressione con acqua fredda. E’ destinata alla pulizia di utensili,

macchine, veicoli, edifici e altre superfici trattabili con il getto d’acqua in

pressione; ogni altro uso non menzionato deve considerarsi improprio.

3.2 Condizioni d’uso previste

L’idropulitrice è stata progettata per eseguire esclusivamente le

funzioni descritte nel paragrafo del manuale. La macchina dovrà

operare in condizioni ambientali conformi così come descritto nel

paragrafo relativo valori ambientali ammissibili.

3.3 Rumore

Mod. a combustione interna: Lp dB(A) 106 (incertezza 1,5) - Lwa

dB(A) 110;

Mod. elettrico: Lp dB(A) 93 (incertezza 1,5) - Lwa dB(A) 96.

Valori ottenuti in conformità alla EN60335-2-79.

3.4 Vibrazioni

Le vibrazioni prodotte sono di entità molto esigua, non tale da

essere fonte di pericolo per l’operatore.

Non sono necessari accorgimenti particolari al fine di tutelare

l’operatore dagli effetti delle vibrazioni prodotte. Qualora

insorgano anomale vibrazioni, l’operatore dovrà arrestare

immediatamente la macchina e segnalare il fenomeno al

personale preposto alla manutenzione.

3.5 Gradi di protezione della macchina (IP)

Grado di protezione contro corpi solidi estranei

(protetto contro la polvere) 5

Grado di protezione contro l’acqua (protetto contro gli

spruzzi d’acqua) 4

3.6 Valori ambientali ammissibili

Valori ambientali ammissibili

Temperature di

funzionamento ammissibili -10°C ÷ 50°C

(50° F ÷ 113° F)

Variazioni della temperatura

ambiente Max. 1.1°C / Min (Max 2°F /

Min)

Campo di umidità relativa 75% o meno

Vibrazioni ≤0.5 G

La macchina non è destinata ad operare in ambienti a rischio

d’incendio od esplosione.

La macchina non può essere utilizzata in ambienti

con atmosfera esplosiva. Le macchine, ed i relativi

componenti od apparecchiature predisposti ad

operare in atmosfera esplosiva, devono riportare a

bordo il marchio (ATEX) come disposto dalla norma

EN 60079-14 (CEI 31-33) “Costruzioni elettriche per

atmosfere esplosive per presenza di gas”.

4 Trasportoed installazione

4.1 Sollevamento e movimentazione

ATTENZIONE - Osservare le prescrizioni che seguono.

La macchina può essere consegnata dal Costruttore su pallet ed

imballata con un’apposita scatola di cartone. Prima del disimballo, il

trasporto e la movimentazione può avvenire con carrello elevatore

con portata maggiore di 250 kg.

Per disimballare la macchina, tagliare le regge che bloccano la

scatola di cartone al pallet e rimuovere la scatola. Una volta

disimballata la macchina va sollevata facendo passare le cinghie di

sollevamento all’interno dei ganci predisposti. Di seguito sono

riportate alcune istruzioni di sicurezza relative alle operazioni di

trasporto.

Le operazioni di sollevamento e movimentazione necessarie

per eseguire l’installazione, devono essere eseguite, con mezzi

adeguati e da personale specializzato ed addestrato a questo

tipo di manovre, adottando tutte le cautele previste e

raccomandate al fine di prevenire danni a persone o cose.

4.2 Installazione

ATTENZIONE - Prima di procedere all’installazione

leggere attentamente le seguenti avvertenze. La non

osservanza delle seguenti avvertenze può

provocare lesioni, morte o danni all'attrezzatura.

5 Descrizione della fornitura

Di seguito è riportato l’elenco del contenuto dell’imballo consegnato

al cliente. Nel caso in cui venga riscontrata la mancanza di qualche

particolare sottoelencato si prega di rivolgersi subito al rivenditore.

Per evitare che venga smarrita durante il trasporto, la chiave viene

inserita nel sacchetto contenente i documenti tecnici.

•N° 1 macchina

•N° 1 tubo per alta pressione con:

oRaccordi M24 per 500/15

oRaccordi M22 per 200/41

•N° 1 impugnatura

•N° 1 lancia con ugello

•N° 1 libretto d’uso e manutenzione

Regge

Scatola

Pallet

6 Istruzioniperl’Operatore

6.1 Istruzioni di sicurezza

ATTENZIONE - La non osservanza delle seguenti

istruzioni di sicurezza può provocare lesioni o danni

all'attrezzatura.

6.2

Verifiche da eseguire prima di avviare la macchina.

Assicurarsi, prima di utilizzare la macchina, che tutti i

dispositivi di protezione siano collocati correttamente

al loro posto ed in buono stato.

6.3 Interventi non consentiti

E’ vietato eseguire interventi di regolazione

manutenzione e/o lubrificazione a macchina accesa.

6.4 Addestramento

Tutti gli utilizzatori dovrebbero ricevere una formazione

professionale e fare pratica sulla macchina. Tale formazione

dovrebbe mettere in risalto:

•La necessità di prestare attenzione e di essere

concentrati quando si lavora;

•Vietare l’uso a bambini e persone inabili

•Impugnare saldamente la pistola e l’intera lancia

•Non utilizzare la macchina su piani sconnessi

•Non dirigere il getto verso animali o persone

•Non dirigere il getto verso parti in tensione

•Non spostare la macchina tirando il tubo

•Non imbrattare macchina e componenti col carburante

•Non utilizzare mai la macchina munita di ripari difettosi

7 Utilizzodell’idropulitrice

7.1 Allacciamento idraulico

Connettere la macchina alla rete idrica mediante un tubo di

dimensione non inferiore a 1/2". Allacciare il tubo per alta

pressione alla macchina e alla lancia avvitando saldamente

gli innesti a vite.

7.2 Avviamento

7.2.1 Avviamento motore a scoppio

Per le fasi di avviamento attenersi alle istruzioni

indicate sul libretto di uso e manutenzione del motore a

combustione interna.

Attenzione: seguire attentamente e rispettare

scrupolosamente le rispettive fasi di pre-accensione,

accensione, corretto utilizzo e spegnimento.

7.2.2 Allacciamento elettrico

Collegare la spina alla macchina assicurandosi prima

che l’interruttore principale della macchina e quello

della rete siano in posizione “OFF”.

Alimentando la rete si accenderà la spia “voltage” a

conferma della corretta alimentazione

Attenzione: controllare che la tensione e frequenza di

alimentazione richiesta della macchina sia

corrispondente a quella fornita dalla rete (verificare la

targa dati apposta sulla macchina).

Attenzione: la presa di alimentazione deve essere

protetta da interruttore differenziale conforme alle

vigenti normative

7.3 Avvio

Aprire il rubinetto dell’acqua di rete. Per i modelli elettrici

accendere l’interruttore generale. Impugnare saldamente la

lancia e premere il pulsante “START”

Per il modello 4S prima di spegnere la macchina, attendere

un breve periodo col motore al minimo (vedi libretto di uso e

manutenzione del motore).

8 Manutenzioneordinaria

ATTENZIONE - Durante le operazioni di manutenzione

ordinaria, pulizia o manutenzione straordinaria, è

obbligatorio indossare i mezzi di protezione

personale in dotazione.

ATTENZIONE - La non osservanza delle seguenti

istruzioni di sicurezza può provocare lesioni, morte o

danni all'attrezzatura.

ATTENZIONE - Ogni operazione di manutenzione o

pulizia deve essere effettuata a macchina spenta con

il cavo della candela staccato e a motore freddo per

evitare pericoli di scottature e incendio. Non lasciare

avvicinare alla macchina personale estraneo alla

manutenzione.

8.1 Norme di sicurezza per la manutenzione

ordinaria

La manutenzione ordinaria consiste in una serie di semplici

operazioni da eseguire ad intervalli regolari e seguendo le

prescrizioni fornite dal costruttore. Il Costruttore ha ridotto il numero

e la complessità delle operazioni di manutenzione ordinaria in modo

tale da consentirne l'effettuazione anche da chi non è in possesso di

notevoli competenze tecniche e non dispone di complesse

attrezzature.

Si tratta soprattutto di:

•Verificare i livelli dell’olio pompa attraverso la spia posta

sul carter della pompa stessa

•Pulizia dei raccordi e ingrassatura delle guarnizioni dei

raccordi stessi

Inoltre per il modello a combustione interna:

•Verificare i livelli dell’olio motore del riduttore e le

condizioni dei filtri (come prescritto nel manuale di uso e

manutenzione del motore installato).

ATTENZIONE - Qualora sia necessario sostituire

l’olio, lo smaltimento deve avvenire nel rispetto delle

norme vigenti in materia. In nessun caso è consentito

disperdere nell’ambiente tali sostanze.

8.2 Norme di sicurezza per la pulizia della

macchina

Ogni operazione di pulizia deve essere effettuata a macchina

operatrice ferma e spenta.

Per la pulizia della macchina o di alcune delle sue parti devono

essere osservate le seguenti avvertenze:

Non pulire parti elettriche utilizzando acqua od altri fluidi.

Utilizzare per rimuovere gli eventuali depositi di polvere

esclusivamente un pennello pulito od un panno asciutto. Non

pulire le superfici plastiche con alcool, detergenti o solventi.

Smaltire i materiali di pulizia osservando le norme vigenti in

materia. Non disperdere nell’ambiente i materiali utilizzati o i

residui di pulizia. Per la pulizia utilizzare acqua o aria

compressa e panni morbidi. ATTENZIONE - Durante le

operazioni di pulizia è obbligatorio indossare i mezzi di

protezione personale.

8.3 Norme di sicurezza per la riparazione e la

manutenzione straordinaria

Il Costruttore consiglia l'obbligo di rivolgersi alle officine di

riparazione autorizzate, per qualsiasi intervento che non riguardi le

normali ordinarie manutenzioni.

Le operazioni devono essere eseguite da persone

qualificate, che abbiano tutte le competenze tecniche

per eseguire tali operazioni in condizioni di massima

sicurezza e nel pieno rispetto delle norme di legge

vigenti in materia.

E’ opportuno evidenziare che il diritto alla garanzia offerta dalla ditta

costruttrice decade se:

•Non vengono scrupolosamente rispettate le indicazioni

riportate sul libretto "uso e manutenzione";

•Non vengono effettuati i previsti tagliandi di

manutenzione;

•Vengono utilizzati lubrificanti diversi da quelli indicati;

•Vengono eseguite riparazioni o manutenzioni da

personale non abilitato;

•Si utilizzano ricambi non originali;

•Si utilizzano attrezzature di lavoro non idonee.

ATTENZIONE - Sarà cura del Cliente verificare che

per le riparazioni siano utilizzate esclusivamente parti

di ricambio originali, le uniche in grado di non

compromettere la sicurezza della macchina.

In caso di ordine di parti di ricambio specificare al Costruttore il

modello della macchina, la matricola, il numero di riferimento del

particolare su libretto ricambi e la quantità.

9 Condizioni di immagazzinamento della

macchina

9.1 Messa fuori sevizio della macchina

Se la macchina non verrà utilizzata per lunghi periodi sarà

sufficiente proteggere le parti grezze (non protette da vernici,

trattamenti superficiali o plastiche) con oli protettivi antiruggine. Nel

caso in cui si preveda che la messa fuori servizio sia

particolarmente prolungata è inoltre consigliabile eseguire una

pulizia accurata della macchina. Ultimate queste operazioni, sigillare

la macchina all’interno di un sacco in nylon pluristrato opaco (nero)

all’interno del quale è stato preventivamente inserito dell’apposito

disseccante (gel di silice).

Per le istruzioni riguardanti il motore a combustione interna attenersi

alle indicazioni descritte nel libretto di uso e manutenzione del

motore installato.

10 Smaltimento

10.1 Smaltimento della macchina

Al termine della vita operativa, questo prodotto dev’essere rottamato

e smaltito consegnandolo al sistema di raccolta differenziata locale

secondo le disposizioni di legge in vigore, che devono quindi essere

scrupolosamente seguite. Prima della rottamazione, controllare

l’etichetta matricola della macchina: se riporta il simbolo

significa che lo smaltimento è regolamentato dal D.L. 151 del

25/07/2005 e dalla direttiva 2002/96/EC in materia di apparecchi

elettrici ed elettronici (Waste Electrical and Electronic Equipment,

WAEE). Ci si deve quindi informare in merito al sistema locale di

raccolta di prodotti elettrici ed elettronici e seguirne le prescrizioni.

Smaltire abusivamente questo prodotto fra i normali rifiuti domestici

può creare gravi danni all’ambiente e alla salute umana ed è

soggetto a sanzioni da parte dell’autorità amministrativa locale.

11 Tabella per la manutenzione periodica

Per la manutenzione periodica del motore a combustione interna

attenersi alle regole indicate nel manuale di uso e manutenzione del

propulsore installato.

INTERVENTO

ALLA

CONSEGNA

ALLA FINE

DELL’UTILIZZO

OGNI 10 ORE

OGNI 50 ORE

OGNI 100 ORE

ALTRO

Controllo funzionamento di tutti i

comandi

Controllo delle guarnizioni dei

raccordi

Controllo livello olio pompa

X X

12 Difetti, cause e rimedi

Nella tabella che segue sono elencati i difetti che maggiormente

vengono riscontrati nel normale utilizzo dell’idropulitrice. Le cause di

questi difetti di funzionamento sono facilmente risolvibili con

operazioni che rientrano nel campo della manutenzione ordinaria.

Nel caso il difetto non dovesse essere presente nella tabella

seguente o non potesse essere eliminato seguendo i consigli qui

riportati si consiglia di rivolgersi ad un centro di assistenza

qualificato ed autorizzato.

DIFETTO MODELLO CAUSA RIMEDIO

La macchina

non si avvia A scoppio Carburante

assente o

insufficiente

Verificare il livello

ed eventualmente

rifornire

A scoppio Altro Consultare

manuale uso-

manutenzione del

motore

Elettrico Alimentazione

elettrica

interrotta o

insufficiente

Verifica le

caratteristiche della

linea

Elettrico Intervento

della

protezione

elett.

Rivolgersi ad un

centro di

assistenza

Funzionamento

irregolare del

motore

A scoppio Da esaminare

attentamente

prima di ogni

tentativo

Rivolgersi ad un

centro di

assistenza

Motore non

parte ma

emette rumore

Elettrico Tensione

insufficiente Verifica le

caratteristiche della

linea

Pressione

insufficiente Tutti Ugello intasato

o deformato Pulire o sostituire

Tutti Valvola sporca

o usurata Rivolgersi ad un

centro di

assistenza

Vibrazioni e/o

uscita

irregolare

dell’acqua

Tutti La pompa

aspira aria Verificare raccordi

di alimentazione

Tutti Aria nelle

tubazioni Fare defluire

scollegando il tubo

Tutti Guarnizioni

pompa

usurate

Rivolgersi ad un

centro di

assistenza

Tutti Valvole

aspirazione

mandata

bloccate

Svitare tappi

valvole, estrarle e

pulire (preferibile

rivolgersi centro

assistenza)

Pompa

rumorosa Tutti Cuscinetti

usurati Rivolgersi ad un

centro di

assistenza

Olio “bianco” Tutti Trafilamento di

acqua dell’olio

(emulsione)

Richiedere

sostituzione pacco

tenute a centro

assistenza

Perdite

d’acqua Tutti Usura

guarnizioni e/o

pistoni

Richiedere

sostituzione pacco

tenute a centro

assistenza

1 Utilisationdumanuel

1.1 Utilisation du manuel

Ce manuel a été rédigé par le Constructeur et fait partie intégrante

de la machine. Le manuel du nettoyeur est destiné au Client-

utilisateur; il a pour but de décrire l'utilisation de la machine et ses

caractéristiques techniques. Le client doit impérativement prendre

connaissance de ces informations afin de pouvoir utiliser la machine

en tout sécurité et en connaissant ses principes de fonctionnement

et ses limites. Il contient également des informations concernant le

transport, la mise en service, le réglage et l'entretien de la machine.

1.2 Conservation du manuel

Le manuel doit être soigneusement conservé pendant toute la durée

de vie de la machine, y compris lors de la mise au rebut. Le manuel

doit être conservé dans un endroit sec à proximité de la machine et

doit être, dans tous les cas, toujours à disposition du personnel

qualifié et de l'utilisateur. Le Constructeur rappelle que le manuel

reflète l'état de la technique au moment où la machine a été

commercialisée et ne peut être considéré comme inadapté en cas

de modernisation. Le Constructeur se réserve le droit de modifier

ses machines et d'actualiser le manuel à tout moment sans

obligation de modifier les machines et de mettre à jour les manuels

précédents sauf en cas de modifications visant à garantir la santé et

la sécurité des personnes ou des biens.

2 Recommandations générales

2.1 Travailler en toute sécurité

Les instructions de sécurité contenues dans le manuel d'utilisation et

d'entretien concernent les opérations qui peuvent être effectuées sur

la machine. Des pictogrammes de sécurité signalent les points qui

exigent une attention particulière. Il est très important que ces

instructions de sécurité soient toujours respectées. Leur non-respect

pourrait provoquer des lésions aux personnes et/ou des dommages

à la machine ou à d'autres appareils. Voici quelques consignes de

sécurité fondamentales:

Lire, et assimiler, cette section des consignes sécurité avant

l'installation, l'utilisation ou la réparation de la machine. Lire et

respecter les signalisations de sécurité contenues dans le texte

et concernant des opérations spécifiques. Porter les

équipements de protection individuels (E.P.I.) requis, comme

lunettes de sécurité, gants et chaussures de sécurité.

Connaître et respecter les consignes de sécurité indiquées

dans le manuel, les normes générales de prévention des

accidents et la réglementation en matière de sécurité.

2.2 Signalisation de sécurité

Les symboles ci-dessous sont placés, dans le manuel d'utilisation et

d'entretien, en regard de l'information qu'ils veulent signaler. Ces

symboles mettent en garde le personnel contre les dangers ou

sources possibles de danger. Assimiler leur signification. Ne pas

tenir compte des symboles pourrait provoquer des lésions

personnelles, voire la mort et/ou des dommages à la machine ou

aux équipements. En général les signaux sont de trois types,

comme décrit dans le tableau suivant :

Signaux de danger

Triangle avec bordure

Indiquent un danger présent ou possible.

Signaux d'interdiction

Cercle, barré

Indiquent des actions qui doivent être évitées

Signaux d'obligation

Cercle plein

Indiquent des informations qu'il est important

de lire et de respecter.

En fonction de l'information qu'on veut transmettre, ces signaux

peuvent contenir des pictogrammes qui, par association d'idée,

aident à comprendre le type de danger, interdiction ou obligation.

2.2.1 Signaux de danger

Danger général. Ce signal est utilisé pour mettre en

garde contre des situations de danger qui peuvent

provoquer des dommages aux personnes, aux animaux

et aux choses. Le non-respect des prescriptions

associées à ce signal peut entraîner un danger.

Danger d'explosion et/ou incendie

Ce signal est utilisé pour signaler un danger d'explosion

et/ou incendie. Le non-respect des prescriptions

associées au signal peut provoquer des explosions

et/ou incendies.

2.2.2 Signaux d'interdiction

Interdiction générale. Ce signal est utilisé pour signaler

l'interdiction d'effectuer certaines manœuvres et opérations

ou l'interdiction de certains comportements. Le non-respect

des interdictions associées au signal peut causer des

dommages aux choses, aux animaux et aux personnes.

2.2.3 Signaux d'obligation

Obligation générale. Ce signal est utilisé pour signaler

l'obligation par l'opérateur de respecter les prescriptions. Le

non-respect des prescriptions associées au signal peutcauser

desdommages auxchoses,auxanimaux etauxpersonnes.

Obligation d'utiliser des E.P.I particuliers. Ce

signal est utilisé pour signaler l'obligation d'utiliser des

équipements de protection individuelle particuliers

pendant les opérations. Le non-respect des

prescriptions associées au signal peut causer de

graves dommages, voire même entraîner la mort de

l'opérateur.

Obligation d'utiliser, dans l'ordre, des protections

pour les yeux, les mains, les voies respiratoires et

des vêtements adaptés.

ATTENTION - La non-connaissance ou le non-

respect des signaux et des avertissements pourrait

provoquer des lésions personnelles, la mort et/ou

des dommages à la machine ou aux équipements.

2.3 Aptitude physique et intellectuelle de l'utilisateur

L'opérateur n'a besoin d'aucun permis spécial pour utiliser la

machine: il doit seulement lire ce manuel. L'opérateur doit posséder

les capacités psychiques lui permettant de comprendre et

d'appliquer correctement les instructions et les normes de sécurité

contenues dans ce manuel et sur la machine sous forme

d'inscriptions et de pictogrammes; il doit également être en mesure,

physiquement, d'effectuer les opérations nécessaires sur la machine

et être en mesure d'utiliser et de maintenir la machine en parfaites

conditions de sécurité. La machine devra être conduite seulement

par des opérateurs autorisés et formés, qui auront lu le manuel au

préalable.

ATTENTION! L'opérateur ou l'utilisateur est

responsable des accidents ou des dangers pouvant

survenir aux autres personnes ou à leurs biens.

L'utilisateur ne peut pas travailler sur la machine en

cas de consommation de substances (alcool ou

médicaments) susceptibles d'altérer le niveau normal

de vigilance et de perception et réduisant les temps

de réaction.

2.4 Utilisation non conforme

Des utilisations différentes de celles décrites dans ce manuel

doivent être considérées comme incorrectes et donc non conformes

aux normes de sécurité.

ATTENTION: l'utilisation non conforme de la machine

peut provoquer des lésions personnelles, la mort

et/ou des dommages à la machine ou aux

équipements.

Voici une série d'utilisations non conformes qui peuvent provoquer

des lésions personnelles ou des dommages à la machine ou aux

équipements:

Modifications ou remplacements de pièces de la machine

non autorisés;

Non-respect des instructions de sécurité;

Non-respect des instructions relatives à l'installation, à

l'utilisation, au fonctionnement, à l'entretien, à la

réparation ou quand ces opérations sont exécutées

par du personnel non qualifié;

Utilisation sur des surfaces non conformes et

incompatibles.

3 Utilisationet caractéristiquestechniques

3.1 Utilisation de la machine

Le nettoyeur est une machine professionnelle pour le nettoyage haute

pression à eau chode. Il est destiné au nettoyage d'outils, machines,

véhicules, bâtiments et autres surfaces nettoyables au jet d'eau haute

pression; toute autre utilisation non mentionnée ici doit être considérée

comme incorrecte.

3.2 Conditions d'utilisation prévues

Le nettoyeur a été conçu pour être utilisé exclusivement pour les

fonctions décrites dans le manuel. La machine devra être employée

dans des conditions environnementales conformes comme décrit au

paragraphe relatif aux valeurs environnementales admissibles.

3.3 Bruit

Mod. à combustion interne: Lp dB(A) 106 (incertitude 1,5) - Lwa

dB(A) 110

Mod. électrique: Lp dB(A) 93 (incertitude 1,5) - Lwa dB(A) 96

Valeurs obtenues conformément à la norme EN60335-2-79

3.4 Vibrations

Les vibrations produites sont minimes, et ne représentent pas un

danger pour l'opérateur.

Aucune mesure particulière n'est à prendre pour protéger

l'opérateur des effets des vibrations produites. Si des

vibrations anormales se produisent, l'opérateur devra arrêter

immédiatement la machine et signaler le problème au

personnel chargé de l'entretien.

3.5 Degrés de protection de la machine (IP)

Degré de protection contre les corps solides étrangers

(protégé contre la poussière) 5

Degré de protection contre l'eau (protégé contre les

projections d'eau) 4

3.6 Valeurs environnementales admissibles

Valeurs environnementales admissibles

Températures de

fonctionnement admissibles -10°C ÷ 50°C

(50° F ÷ 113° F)

Variations de la température

ambiante Max. 1.1°C / Min (Max 2°F /

Min)

Taux d'humidité relative 75% ou moins

Vibrations ≤0.5 G

La machine n'est pas destinée à être utilisée dans des endroits où il

existe un risque d'incendie ou d'explosion.

La machine ne peut pas être utilisée en atmosphère

explosive. Les machines, et les composants ou

équipements destinés à être utilisés dans une

atmosphère explosive, doivent être munis à bord de

la marque (ATEX) conformément à la norme EN

60079-14 (CEI 31-33) "Matériels électriques pour

atmosphères explosives gazeuses ".

4 Transport etinstallation

4.1 Levage et manutention

ATTENTION - Respecter les prescriptions qui suivent.

La machine est livrée par le Constructeur sur une palette et

emballée dans une boîte en carton. Lorsqu'elle est encore emballée

le transport et la manutention peuvent se faire avec un chariot

élévateur d'une portée supérieure à 250 kg.

Pour déballer la machine, couper les feuillards qui fixent la boîte en

carton à la palette et retirer la boîte. Lorsque la machine est

déballée la soulever en faisant passer des élingues de levage à

l'intérieur des crochets. Voici quelques instructions de sécurité

relatives aux opérations de transport.

Les opérations de levage et de manutention nécessaires à

l'installation doivent être effectuées avec du matériel adapté et

par un personnel spécialisé et formé à ce genre de manœuvres,

en prenant toutes les précautions prévues et recommandées

afin d'éviter tout dommage corporel ou matériel.

4.2 Installation

ATTENTION - Avant de procéder à l'installation, lire

attentivement les recommandations ci-dessous. Le

non-respect de ces recommandations peut

provoquer des lésions, la mort ou des dommages

aux équipements.

La machine est livrée sans poignée pour des raisons de place:

installer la poignée avec les vis fournies avant l'utilisation

5 Description de la fourniture

Ceci est la liste du contenu de l'emballage livré au client. S'il

manque une des pièces mentionnées ci-dessous, s'adresser

immédiatement au revendeur. Pour éviter qu'elle ne soit perdue

pendant le transport, la clé est placée dans le sachet contenant les

documents techniques.

•1 machine;

•1 tube haute pression avec:

•Raccords M24 pour 500/15

•Raccords M22 pour 200/41

•1 poignée

•1 lance avec buse

•1 notice d'utilisation et d'entretien

Feuillards

Boîte

Palette

6 Instructions pour l'Opérateur

6.1 Instructions de sécurité

ATTENTION - Le non-respect des instructions de

sécurité suivantes peut provoquer des lésions

corporelles ou des dommages à la machine.

6.2 Vérifications à effectuer avant de mettre la machine en

marche.

S'assurer, avant d'utiliser la machine, que tous les

dispositifs de protection sont bien en place et en bon

état.

6.3 Interventions non autorisées

Toute opération de réglage, entretien et/ou

lubrification est interdite lorsque le moteur de la

machine est en marche.

6.4 Formation

Tous les utilisateurs devraient recevoir une formation

professionnelle et acquérir la maîtrise de la machine. Cette

formation devrait insister sur:

•La nécessité de faire attention et de rester concentré

quand on travaille

•Ne pas laisser les enfants et les personnes inaptes utiliser

la machine

•Saisir fermement le pistolet el la lance

•Ne pas utiliser la machine sur des surfaces accidentées

•Ne pas diriger le jet vers des animaux ou des personnes

•Ne pas diriger le jet vers des pièces sous tension

•Ne pas déplacez l'appareil en tirant sur le tube

•De ne pas salir la voiture et des composants avec du

carburant

•Ne jamais utiliser la machine si les protections sont

défaillantes.

7 Utilisation du nettoyeur haute pression

7.1 Raccordement hydraulique

Raccorder la machine au réseau d'eau à l'aide d'un tuyau de

1/2" minimum (utiliser le raccord rapide fourni avec la

machine). Raccorder le tuyau haute pression à la machine et

à la lance en vissant solidement les raccords à vis.

7.2 Mise en marche

7.2.1 Mise en marche moteur (modèle à moteur

à combustion interne)

Pour la mise en marche suivre les instructions

indiquées sur la notice d'utilisation et d'entretien du

moteur à combustion interne.

Attention: suivre et respecter scrupuleusement les

procédures de pré-mise en marche, mise en marche,

utilisation correcte et arrêt.

7.2.2 Branchement électrique (version

électrique)

Brancher la fiche sur la machine en s'assurant

auparavant que l'interrupteur principal de la machine et

celui du réseau sont sur "OFF".

Quand on branche la machine le voyant "voltage"

s'allume pour indiquer qu'elle est bien alimentée.

Attention: contrôler que la tension et la fréquence

d'alimentation de la machine corresponde à celle

fournie par le réseau (vérifier la plaque des

caractéristiques apposée sur la machine).

Attention:

la prise d'alimentation doit être protégée par

un interrupteur différentiel conforme aux normes en

vigueur.

7.3 Mise en marche

Ouvrir le robinet d’eau d’alimentation. Pour les modèles

électriques allumer l'interrupteur général. Empoigner

fermement la lance et appuyer sur le bouton "START"

Pour le modèle à moteur à combustion interne avant

d'éteindre la machine la laisser fonctionner quelques instants

au minimum (voir notice d'utilisation et d'entretien du moteur).

7.4 Voyants

Les voyants et les indicateurs présents sur les modèles munis

d'un tableau de bord permettent d'afficher des informations

sur le fonctionnement ou les anomalies de la machine

(consulter le manuel d'utilisation et d'entretien du moteur pour

plus de détails).

8 Entretien courant

ATTENTION - Pendant les opérations d'entretien,

nettoyage ou dépannage il est obligatoire de porter

les équipements de protection personnelle fournis.

ATTENTION - Le non-respect des instructions de

sécurité suivantes peut provoquer des lésions, la

mort ou des dommages à la machine.

ATTENTION - Toutes les opérations d'entretien et de

nettoyage doivent être effectuées machine éteinte,

câble de bougie débranché, et moteur froid pour

éviter tout danger de brûlure ou incendie. Seul le

personnel de maintenance est autorisé à s'approcher

de la machine.

8.1 Normes de sécurité pour l'entretien

courant

L'entretien courant consiste en une série d'opérations simples à

exécuter à intervalles réguliers et en suivant les prescriptions

fournies par le constructeur. Le Constructeur a réduit le nombre et la

complexité des opérations d'entretien courant de façon à en

permettre la réalisation sans compétences techniques particulières

et sans équipements complexes. Il s'agit surtout de:

•Vérifier les niveaux d'huile pompe à travers le voyant

placé sur le carter de la pompe

•Nettoyage des raccords et graissage des joints des

raccords

En outre pour le modèle à combustion interne:

•Vérifier les niveaux d'huile moteur, du réducteur et l'état

des filtres (comme prescrit dans le manuel d'utilisation et

d'entretien du moteur installé).

ATTENTION – L'huile usagée doit être éliminée

conformément à réglementation en vigueur. En aucun

cas il n'est permis de rejeter ces substances dans

l'environnement.

8.2 Normes de sécurité pour le nettoyage de

la machine

Toutes les opérations de nettoyage doivent être effectuées

machine arrêtée et éteinte.

Pour le nettoyage de la machine ou de certaines de ses pièces,

respecter les recommandations suivantes:

Ne pas nettoyer les pièces électriques avec de l'eau ou autres

liquides. Éliminer les dépôts de poussière exclusivement à

l'aide d'un pinceau propre ou d'un chiffon sec. Ne pas nettoyer

les surfaces plastiques avec de l'alcool, détergents ou

solvants. Éliminer les produits de nettoyage selon la

réglementation en vigueur. Ne pas jeter dans l'environnement

les produits utilisés ou les résidus de nettoyage. Pour le

nettoyage utiliser de l'eau ou de l'air comprimé et des chiffons

doux. ATTENTION - Pendant les opérations de nettoyage il est

obligatoire de porter les équipements de protection

individuelle.

8.3 Normes de sécurité pour la réparation et

l'entretien correctif

Le Constructeur conseille de s'adresser aux ateliers de réparation

agréés pour toute intervention autre que l'entretien courant .

Les opérations doivent être exécutées par des

personnes qualifiées, ayant les compétences

techniques requises pour effectuer ces opérations en

toute sécurité et conformément aux réglementations

en vigueur en la matière.

Soulignons que la garantie offerte par le constructeur est annulée si:

Les consignes décrites dans le livret "utilisation et entretien" ne

sont pas scrupuleusement respectées;

Les révisions prévues ne sont pas effectuées;

Des lubrifiants autres que ceux indiqués sont utilisés;

Des réparations ou des entretiens sont effectués par du

personnel non qualifié;

Des pièces non d'origine sont utilisées;

Des équipements de travail non adaptés sont utilisés.

ATTENTION - Le Client devra vérifier que les pièces

détachées utilisées lors des réparations sont bien

d'origine, car seules ces pièces permettent de

garantir la sécurité de la machine.

En cas de commande de pièces détachées spécifier au

Constructeur le modèle de la machine, son matricule, la référence

de la pièce indiquée sur le livret pièces détachées et la quantité.

9 Stockage de la machine

9.1 Mise hors service de la machine

Si la machine n'est pas utilisée pendant une longue période il est

suffisant de protéger les surfaces exposées (non protégées par des

peintures, traitements de surface ou plastiques) avec des huiles

antirouille. Si on prévoit que la mise hors service sera

particulièrement longue il est en outre conseillé de nettoyer

soigneusement la machine. Ces opérations terminées envelopper la

machine dans un sac en nylon multicouches opaque (noir) à

l'intérieur duquel on aura préalablement placé un dessicant (gel de

silice).

Pour le moteur à combustion interne suivre les indications données

dans la notice d'utilisation et d'entretien du moteur installé.

10 Élimination

10.1 Élimination de la machine

Au terme de sa vie utile cette machine doit être éliminée dans un

centre de collecte agréé selon la règlementation locale en vigueur,

qui devra être scrupuleusement respectée. Avant son élimination

contrôler l'étiquette matricule de la machine: si elle porte le symbole

cela signifie que l'élimination est réglementée par la directive

2002/96/CE en matière d'équipements électriques et électroniques

(Déchets d'équipements électriques et électroniques, DEEE). Il est

donc nécessaire de se renseigner sur le système de collecte des

équipements électriques et électroniques mis en œuvre localement

et d'en suivre les prescriptions. Éliminer ce produit avec les déchets

ménagers courants est dangereux pour l'environnement et la santé

et peut être sanctionné par les autorités locales compétentes.

11 Tableau d'entretienpériodique

Pour l'entretien périodique du moteur à combustion interne suivre

les règles indiquées dans le manuel d'utilisation et d'entretien du

moteur installé.

INTERVENTION

A LA LIVRAISON

A LA FIN DE

L'UTILISATION

TOUTES LES 10

HEURES

TOUTES LES 50

HEURES

TOUTES LES 100

HEURES

AUTRE

Contrôle fonctionnement de

toutes les commandes

Contrôle des joints des raccords

Contrôle niveau huile pompe

12 Pannes,causesetremèdes

Le tableau qui suit indique les problèmes qui sont le plus souvent

rencontrés dans l'utilisation normale du NETTOYEUR H.P.

Les causes de ces mauvais fonctionnements peuvent être

facilement résolues avec des opérations qui rentrent dans le cadre

de l'entretien courant. Si le problème rencontré ne se trouve pas

dans le tableau suivant ou ne peut pas être éliminé en suivant les

conseils donnés ci-dessous nous vous conseillons de vous adresser

à un SAV agréé.

PROBLÈME MODÈLE CAUSE REMÈDE

La machine ne

se met pas en

marche

Moteur à

combustion

interne

Manque de

carburant ou

carburant

insuffisant

Vérifier le niveau

éventuellement

faire le plein

Moteur à

combustion

interne

Autre Consulter le

manuel

d'utilisation et

d'entretien du

moteur

Électrique Alimentation

électrique

coupée ou

insuffisante

Vérifier les

caractéristiques

de la ligne

Électrique Déclenchement

de la protection

thermique

S'adresser à un

centre SAV

Fonctionnement

irrégulier du

moteur

Moteur à

combustion

interne

À examiner

soigneusement

avant toute

tentative

S'adresser à un

centre SAV

Moteur ne

démarre pas

mais fait du bruit

Électrique Tension

insuffisante Vérifier les

caractéristiques

de la ligne

Pression

insuffisante Tous Buse bouchée

ou déformée Nettoyer ou

remplacer

Tous Vanne sale ou

usée S'adresser à un

centre SAV

Vibrations et/ou

écoulement

irrégulier de l'eau

Tous La pompe

aspire de l'air Vérifier raccords

d'alimentation

Tous Air dans les

tuyaux Faire couler en

débranchant le

tuyau

Tous Joints pompe

usés S'adresser à un

centre SAV

Tous Vannes

d'aspiration

refoulement

bloquées

Dévisser les

bouchons des

vannes, les

retirer et nettoyer

(il est préférable

de s'adresser à

un SAV).

Pompe bruyante Tous Paliers usés S'adresser à un

centre SAV

Huile blanchâtre Tous Écoulement

d'eau dans

l'huile

(émulsion)

Faire remplacer

les joints par le

SAV

Fuites d'eau Tous Usure des

joints et/ou

pistons

Faire remplacer

les joints par le

SAV

1 Gebrauch des Handbuchs

1.1 Gebrauch des Handbuchs

Dieses Handbuch wurde vom Maschinenhersteller erstellt und gehört

zum Lieferumfang der Maschine.

Das Handbuch des Hochdruckreinigers ist für den Anwender bestimmt;

es beschreibt den Gebrauch der Maschine und erläutert ihre

technischen Eigenschaften. Der Kunde muss alle diese Informationen

kennen, damit die Maschinensicherheit gewährleistet ist und er über die

Funktionsweise und Betriebsgrenzen informiert ist. Es enthält ferner

Informationen zum Transport, zur Inbetriebnahme, zur Einstellung und

zurWartung.

1.2 Aufbewahrung des Handbuchs

Dieses Handbuch muss für die gesamte Lebensdauer der Maschine

einschließlich Abrüsten, sorgfältig aufbewahrt werden. Das

Handbuch muss an einem geeigneten Ort in Maschinennähe

aufbewahrt werden und grundsätzlich immer dem Fachpersonal und

dem Anwender zur Verfügung stehen. Der Hersteller weist darauf

hin, dass das Handbuch dem technischen Stand zum Zeitpunkt des

Verkaufs der Maschine entspricht und bei Änderungen keineswegs

als überholt anzusehen ist. Der Hersteller behält sich vor, das

Produkt und das Handbuch jederzeit zu ändern, ohne hierdurch zur

Änderung früherer Produkte und Handbücher verpflichtet zu sein;

davon ausgenommen sind Änderungen in Bezug auf die Sicherheit

und den Personen- und Sachschutz.

2 Warnhinweise

2.1 Sicherer Maschinenbetrieb

Die Sicherheitsvorschriften in diesem Bedienungs- und

Wartungshandbuch beziehen sich auf Vorgänge, die mit der

Maschine ausgeführt werden können. Die Sicherheitssymbole sind

im Text an den Stellen eingefügt, die besondere Aufmerksamkeit

verlangen. Es ist äußerst wichtig, dass diese Sicherheitsvorschriften

strengstens befolgt werden. Die Nichtbeachtung kann zu Personen-

und/oder Maschinenschäden bzw. zu Schäden an anderen

Ausrüstungsgegenständen führen. Hierzu einige grundlegende

Sicherheitsvorschriften: Vor der Installation, dem Gebrauch, der

Wartung und der Reparatur der Maschine den Abschnitt mit den

Sicherheitsvorschriften lesen und sich gut einprägen. Textstellen mit

Sicherheitshinweisen zu besonderen Vorgehensweisen lesen und

sich gut einprägen. Soweit vorgesehen persönliche

Schutzausrüstungen (PSA) tragen, wie Sicherheitsbrille,

Handschuhe und Arbeitsschuhe. Die Sicherheitsvorschriften im

Handbuch, die allgemeinen Unfallverhütungsnormen und die

gesetzlichen Sicherheitsnormen kennen und beachten.

2.2 Sicherheitskennzeichnung

Die nachfolgend abgebildeten Symbole werden im Bedienungs- und

Wartungshandbuch benutzt und kennzeichnen die Stelle, an der auf

die entsprechende Information hingewiesen wird. Diese Symbole

dienen dazu, das Personal vor Gefahren oder möglichen

Gefahrenquellen zu warnen und müssen gut einprägt werden. Die

Nichtbeachtung dieser Symbole kann Personenschäden, Tod

und/oder Schäden an der Maschine oder den Ausrüstungen zur

Folge haben. Im Allgemeinen werden drei Arten von Zeichen

verwendet, die in der nachfolgenden Tabelle aufgeführt sind:

Warnzeichen

Eingerahmte dreieckige Form

Hinweis auf Vorschriften zu vorhandenen

oder möglichen Gefahren.

Verbotszeichen

Runder Rahmen mit Querbalken

Hinweis auf Vorschriften zu

Vorgehensweisen, die verboten sind.

Gebotszeichen

Voller Kreis

Hinweis auf Informationen, diegelesen und

befolgt werden müssen.

Je nach Information, die übermittelt werden soll, können diese Zeichen

Symbole enthalten, die mittels Gedankenverbindungen zum besseren

Verständnis derWarnung, des Verbots oder des Gebots dienen.

2.2.1 Warnzeichen

Allgemeine Gefahr. Dieses Zeichen weist auf Gefahren

hin, die zu Personen-, Tier- und Sachschäden führen

können. Die Nichtbeachtung der mit diesem Zeichen

verbundenen Vorschriften kann zu Gefahren führen.

Explosions- und/oder Brandgefahr

Dieses Zeichen weist auf Explosions- und/oder

Brandgefahr hin. Die Nichtbeachtung der mit diesem

Zeichen verbundenen Vorschriften kann Explosionen

und/oder Brände verursachen.

2.2.2 Verbotszeichen

Allgemeines Verbot. Dieses Zeichen weist auf das Verbot

zur Ausübung bestimmter Vorgänge und Tätigkeiten bzw.

bestimmter Verhaltensweisen hin. Die Nichtbeachtung der

mit diesem Zeichen verbundenen Vorschriften kann zu

Personen-, Sach- und Tierschäden führen.

2.2.3 Gebotszeichen

Allgemeines Gebot. Dieses Zeichen weist auf die Pflicht

des Bedieners zur Einhaltung der Vorschriften hin. Die

Nichtbeachtung der mit diesem Zeichen verbundenen

Vorschriften kann zu Personen-, Sach- und Tierschäden

führen.

Gebot zur Verwendung spezieller PSA. Dieses

Zeichen weist auf die Pflicht zur Verwendung

spezieller persönlicher Schutzausrüstungen bei der

Ausübung der Tätigkeit hin. Die Nichtbeachtung der

mit diesem Zeichen verbundenen Vorschriften kann

schwere Verletzungen oder den Tod des Bedieners

zur Folge haben.

Pflicht zum Tragen von Schutzausrüstungen in der

Reihenfolge: Schutzbrille, Schutzhandschuhe,

Atemschutz und Schutzkleidung.

ACHTUNG – Die Unkenntnis oder Nichtbeachtung der

Zeichen und Warnhinweise kann Personenschäden, Tod

und/oder Schäden an der Maschine oder an den

Ausrüstungen zur Folge haben.

2.3 Körperliche und geistige Voraussetzungen des

Anwenders

Der Bediener benötigt zum Gebrauch der Maschine keine

besondere Befähigung: er muss nur dieses Handbuch lesen. Der

Bediener muss die geistigen Fähigkeiten besitzen, um die

Sicherheitsvorschriften und -richtlinien in diesem Handbuch und an

der Maschine in Form von Beschriftungen und Symbolen zu

verstehen und richtig anzuwenden; er muss auch körperlich in der

Lage sein, die Maschine richtig zu bedienen und die

Maschinensicherheit zu gewährleisten. Die Maschine darf nur von

Bedienern benutzt werden, die dazu befugt und durch Lesen dieses

Handbuchs mit ihrem Betrieb vertraut sind.

ACHTUNG! Der Bediener oder Anwender haftet für

Unfälle oder Gefahren, die Personen- und

Sachschäden verursachen können.

Der Anwender darf die Maschine nicht betreiben,

wenn er Substanzen (Alkohol oder Medikamente) zu

sich nimmt, die seine normale Aufmerksamkeit und

Wahrnehmung beeinträchtigen, sowie seine

Reaktionszeiten verringern.

2.4 Unsachgemäßer Gebrauch

Jeder hiervon abweichende Gebrauch ist unsachgemäß und

entgegen den Bestimmungen der Sicherheitsrichtlinien.

ACHTUNG – Der unsachgemäße Gebrauch der

Maschine kann zu Personenschäden, Tod und/oder

Schäden an der Maschine oder an den Ausrüstungen

führen.

Im Folgenden sind einige Beispiele von unsachgemäßem Gebrauch

beschrieben, die zu Personenschäden oder Schäden an der

Maschine und den Ausrüstungen führen können:

•Unbefugte Änderungen oder unbefugtes

Auswechseln von Maschinenteilen;

•Nichtbeachtung der Sicherheitsvorschriften;

•Nichtbeachtung der Installations-, Gebrauchs-,

Betriebs-, Wartungs- und Reparaturanleitungen oder

Ausführung dieser Tätigkeiten durch unqualifiziertes

Personal;

•Gebrauch auf ungeeigneten und unzulässigen

Flächen.

3 Gebrauch und technische Daten

3.1 Gebrauch der Maschine

Der Hochdruckreiniger ist eine professionelle Maschine für die

Hochdruckreinigung mit Heisswasser. Er ist für die Reinigung von

Werkzeugen, Maschinen, Fahrzeugen, Gebäuden und sonstigen

Oberflächen bestimmt, die mit einem Hochdruckwasserstrahl behandelt

werden können; jeder sonstige hier nicht erwähnte Gebrauch gilt als

unsachgemäß.

3.2 Vorgesehener Gebrauch

Der Hochdruckreiniger darf ausschließlich zur Ausübung der im

entsprechenden Abschnitt des Handbuchs beschriebenen

Funktionen verwendet werden. Die Raumbedingungen beim

Maschinenbetrieb müssen den Angaben zu den zulässigen

Umgebungswerten im entsprechenden Abschnitt entsprechen.

3.3 Geräusch

Mod. mit Innenverbrennung: Lp dB(A) 106 (Unsicherheit 1,5) - Lwa

dB(A) 110;

Elektrisches Mod.: Lp dB(A) 93 (Unsicherheit 1,5) - Lwa dB(A) 96.

Bestimmung der Werte nach EN60335-2-79.

3.4 Schwingungen

Es werden nur sehr geringe Schwingungen erzeugt, die keine

Gefahrenquelle für den Bediener darstellen.

Es sind keine besonderen Maßnahmen erforderlich, um den

Bediener vor den Einwirkungen der erzeugten Schwingungen

zu schützen. Bei Auftreten unnormaler Schwingungen muss

der Bediener die Maschine unverzüglich stoppen und den

Vorfall dem zuständigen Wartungspersonal melden.

3.5 Schutzarten der Maschine (IP)

Schutzart gegen feste Fremdkörper (staubgeschützt) 5

Schutzart gegen Wasser (spritzwassergeschützt) 4

3.6 Zulässige Umgebungswerte

Zulässige Umgebungswerte

Zulässige

Betriebstemperaturen -10°C ÷ 50°C

(50° F ÷ 113° F)

Schwankungen der

Raumtemperatur Max. 1.1°C / Min (Max 2°F /

Min)

Relative Feuchtigkeit 75% oder weniger

Schwingungen ≤0.5 G

Die Maschine darf nicht in brand- oder explosionsgefährdeten

Räumen benutzt werden.

Die Maschine darf nicht in Räumen mit

explosionsgefährdeter Atmosphäre benutzt werden.

Maschinen und deren Bauteile oder Geräte, die für

den Betrieb in explosionsgefährdeter Atmosphäre

vorgesehen sind, müssen gemäß den Bestimmungen

der Norm EN 60079-14 (IEC 31-33) “Elektrische

Betriebsmittel für gasexplosionsgefährdete Bereiche”

gekennzeichnet sein (ATEX).

4 Transport undInstallation

4.1 Anheben und Beförderung

ACHTUNG – Die folgenden Vorschriften beachten.

Die Maschine kann vom Hersteller auf einer Palette und in einem

Karton verpackt geliefert werden. Vor dem Auspacken können der

Transport und die Beförderung mit einem Hubwagen mit einer

Tragkraft von mindestens 250 kg erfolgen.

Zum Auspacken der Maschine die Spannbänder durchschneiden,

mit denen der Karton an der Palette befestigt ist, und den Karton

abladen. Nach dem Auspacken die Maschine anheben, indem die

Hebegurte durch die dafür vorgesehenen Haken gezogen werden.

Die folgenden Sicherheitsvorschriften müssen beim Transport

beachtet werden.

Das Anheben und die Beförderung bei der Installation müssen

mit geeigneten Transportmitteln erfolgen und von

Fachpersonal ausgeführt werden, das für diese Tätigkeiten

ausgebildet ist und alle erforderlichen und empfohlenen

Schutzmaßnahmen ergreift, um Personen- oder Sachschäden

zu verhindern.

4.2 Installation

ACHTUNG – Vor der Installation die nachfolgenden

Warnhinweise aufmerksam lesen. Die Nichtbeachtung

dieser Warnhinweise kann Verletzungen, Tod oder

Schäden an der Ausrüstung zur Folge haben.

Die Maschine wird aus Platzgründen ohne Fahrgriff geliefert: den

Fahrgriff vor dem Gebrauch mit den mitgelieferten Schrauben

montieren.

5 Beschreibung des Lieferumfangs

Im Folgenden ist der beim Kunden angelieferte Kartoninhalt

aufgelistet. Bei unvollständigem Lieferumfang muss umgehend der

Händler benachrichtigt werden. Um zu vermeiden, dass der

Schlüssel während des Transports verloren geht, wird er in der

Tasche mit den technischen Unterlagen aufbewahrt.

•1 Stck. Maschine

•

1 HD-Schlauch mit:

Verschraubungen M24 für 500/15

Verschraubungen M22 für 200/41

•1 Stck. Handgriff

•1 Stck. Lanze mit Düse

•1 Stck. Bedienungs- und Wartungshandbuch

Spannbänder

Karton

Palette

6 Anweisungen für den Bediener

6.1 Sicherheitsvorschriften

ACHTUNG – Die Nichtbeachtung der folgenden

Sicherheitsvorschriften kann zu Verletzungen oder

Schäden an der Ausrüstung führen.

6.2 Prüfungen vor der Inbetriebnahme der Maschine.

Vor dem Gebrauch der Maschine sicherstellen, dass alle

Schutzvorrichtungen vorschriftsmäßig angebracht sind

und sich in einwandfreiem Zustand befinden.

6.3 Unerlaubte Eingriffe

Es ist verboten, Einstellungen, Wartungsarbeiten

und/oder Schmierungen bei laufender Maschine

auszuführen.

6.4 Einweisung

Alle Anwender sollten eine professionelle Ausbildung erhalten und

mit der Maschine praktische Erfahrung sammeln. Diese Ausbildung

sollte die folgenden Schwerpunkte haben:

•Aufmerksames und konzentriertes Verhalten bei der Arbeit;

•Die Maschine darf nicht von Kindern und von Personen, die nicht

mit ihrer Bedienung vertraut sind, benutzt werden

•Die Pistole und die ganze Lanze fest in der Hand halten

•Die Maschine nicht auf unebenen Böden verwenden

•Den Wasserstrahl nicht auf Tiere oder Personen richten

•Den Wasserstrahl nicht auf unter Spannung stehende Teile

richten

•Ziehen Sie nicht das Rohr, um die Druckreiniger bewegen

•Nicht verschmutzen die Stucke mit dem Kraftstoff

•Die Maschine nicht verwenden, wenn die Schutzvorrichtungen

defekt sind

7 Gebrauch des Hochdruckreinigers

7.1 Wasseranschluss

Die Maschine mit einem Schlauch von mindestens 1/2" an

das Wassernetz anschließen (die mitgelieferte

Schnellkupplung verwenden). Den HD-Schlauch an die

Maschine und an die Lanze anschließen, indem die

Schraubkupplungen gut festgezogen werden.

7.2 Anlassen

7.2.1 Anlassen des Motors (Modell mit

Innenverbrennungsmotor)

Zum Anlassen sind die Anleitungen im Betriebs- und

Wartungshandbuch des Innenverbrennungsmotors zu

beachten.

Achtung: die einzelnen Abläufe vor dem Einschalten,

zum Einschalten, für den korrekten Gebrauch und zum

Ausschalten sind genau zu befolgen und strikt zu

beachten.

7.2.2 Dgdr Elektrischer Anschluss (elektrische

Version)

Den Stecker an die Maschine anschließen, nachdem

sichergestellt wurde, dass der Hauptschalter der

Maschine und der Netzschalter auf “OFF” stehen.

Bei Netzversorgung schaltet sich die Kontrolllampe

“Voltage” ein, wodurch die korrekte

Spannungsversorgung bestätigt wird.

Achtung: kontrollieren Sie, dass die von der Maschine

benötigte Versorgungsspannung und -frequenz mit dem

Versorgungsnetz übereinstimmen (das Typenschild an

der Maschine prüfen).

Achtung:

die Versorgungssteckdose muss durch einen

Fehlerstrom-Schutzschalter abgesichert sein, der die

geltenden Richtlinien erfüllt.

7.3 Start

Den Leitungswasserhahn öffnen. Bei elektrischen Modellen

den Hauptschalter einschalten. Die Lanze gut festhalten und

die Taste “START” drücken.

Beim Modell mit Innenverbrennungsmotor vor dem

Ausschalten der Maschine kurze Zeit mit langsam laufendem

Motor abwarten (siehe Betriebs- und Wartungshandbuch des

Motors).

7.4 Meldungen

Die Kontroll- und Anzeigelampen bei Modellen mit Bedienfeld

geben einige Informationen zum Betrieb oder zu Störungen

der Maschine (für mehr Details konsultieren Sie bitte das

Betriebs- und Wartungshandbuch des Motors).

8 PlanmäßigeWartung

ACHTUNG – Bei den planmäßigen und

außerplanmäßigen Wartungsarbeiten, sowie bei der

Reinigung ist das Tragen der mitgelieferten

persönlichen Schutzausrüstungen vorgeschrieben.

ACHTUNG - Die Nichtbeachtung der folgenden

Sicherheitsvorschriften kann zu Verletzungen, Tod

oder Schäden an der Ausrüstung führen.

ACHTUNG – Bei jedem Wartungseingriff und jeder

Reinigung müssen die Maschine ausgeschaltet, das

Zündkerzenkabel abgezogen und der Motor kalt sein,

um Verbrennungs- und Brandgefahren zu vermeiden.

Außer dem Wartungspersonal darf sich niemand im

Maschinenbereich aufhalten.

8.1 Sicherheitsnormen für die planmäßige

Wartung

Die planmäßige Wartung besteht aus einer Reihe von einfachen

Tätigkeiten, die in regelmäßigen Abständen unter Einhaltung der

Vorgaben des Herstellers auszuführen sind. Der Hersteller hat die

Anzahl und den Umfang der planmäßigen Wartungsarbeiten soweit

reduziert, dass sie auch von Personen ohne besondere technische

Fachkenntnisse und ohne aufwendige Ausrüstungen ausgeführt

werden können.

Es handelt sich im Wesentlichen um:

•Die Ölstände der Pumpe durch das Schauglas am

Pumpengehäuse prüfen

•Reinigung der Verbindungen und Einfetten der

Dichtungen an den Verbindungen

Ferner beim Modell mit Innenverbrennung:

•Den Ölstand von Motor und Getriebe sowie den Zustand

der Filter prüfen (wie im Betriebs- und Wartungshandbuch

des eingebauten Motors vorgeschrieben).

ACHTUNG – Beim Ölwechsel muss die Entsorgung

des Öls unter Einhalt der einschlägigen geltenden

Normen vorschriftsmäßig erfolgen.

8.2 Sicherheitsnormen für die Reinigung der

Maschine

Bei jeder Reinigung muss die Maschine stehen und

ausgeschaltet sein.

Bei der Reinigung der Maschine und ihrer Bauteile müssen die

folgenden Vorschriften beachtet werden:

Elektrische Geräte nicht mit Wasser oder anderen Flüssigkeiten

reinigen. Staubrückstände nur mit einem sauberen Pinsel oder

einem trockenen Tuch entfernen. Kunststoffflächen nicht mit

Alkohol, Reinigungs- oder Lösemitteln säubern. Die

verwendeten Reinigungsmaterialien unter Einhalt der

einschlägigen geltenden Normen vorschriftsmäßig entsorgen.

Für die Reinigung Wasser oder Druckluft und weiche Tücher

verwenden. ACHTUNG - Bei der Reinigung ist das Tragen von

persönlichen Schutzausrüstungen vorgeschrieben.

8.3 Sicherheitsnormen für die Reparatur und

die außerplanmäßige Wartung

Der Hersteller empfiehlt dringend, alle Eingriffe, die nicht unter die

normale planmäßige Wartung fallen, von einer autorisierten

Reparaturwerkstatt durchführen zu lassen.

Die Arbeiten müssen von qualifizierten Personen

ausgeführt werden, die alle technischen Kenntnisse

besitzen, um in absoluter Sicherheit und unter Einhalt

der einschlägigen geltenden gesetzlichen

Bestimmungen vorzugehen.

Es wird darauf hingewiesen, dass der Garantieanspruch gegenüber

dem Hersteller in den folgenden Fällen erlischt:

•Wenn die Angaben im "Bedienungs- und

Wartungshandbuch" nicht genauestens befolgt werden;

•Wenn die vorgeschriebenen Inspektionen zur Wartung nicht

durchgeführt werden;

•Wenn andere Schmiermittel als die hier angegebenen

Schmiermittel verwendet werden;

•Wenn Reparatur- oder Wartungsarbeiten von unbefugtem

Personal durchgeführt werden;

•Wenn keine Originalersatzteile verwendet werden;

•Wenn ungeeignete Arbeitsausrüstungen verwendet werden.

ACHTUNG – Der Kunde ist dafür verantwortlich, dass

bei Reparaturen ausschließlich Originalersatzteile

verwendet werden, da andere Teile die Sicherheit der

Maschine beeinträchtigen.

Auf der Bestellung von Ersatzteilen beim Hersteller müssen das

Maschinenmodell, die Seriennummer, die Artikelnummer des Ersatzteils

im Ersatzteilverzeichnis und die Menge angegeben werden.

9 Lagerbedingungen derMaschine

Wenn die Maschine für einen längeren Zeitraum nicht benutzt wird,

müssen nur die unbearbeiteten Teile (ohne Schutzlacke,

Oberflächenbehandlungen oder Kunststoffbeschichtungen) mit

Rostschutzöl behandelt werden. Bei voraussichtlich sehr langer

Außerbetriebnahme der Maschine wird empfohlen, die Maschine

sorgfältig zu reinigen. Anschließend die Maschine in einem

mehrschichtigen matten (schwarzen) Nylonbeutel verpacken, in den

zuvor Trocknungsmittel (Kieselgel) gegeben wurde.

Für die Anleitungen zum Innenverbrennungsmotor sind die Angaben

im Betriebs- und Wartungshandbuch des eingebauten Motors zu

beachten.

10 Entsorgung

10.1 Entsorgung der Maschine

Am Ende seiner Lebensdauer muss dieses Produkt den örtlichen

Sammelstellen zur Verschrottung und Entsorgung gemäß den

geltenden Bestimmungen übergeben werden. Vor der Verschrottung

das Typenschild der Maschine prüfen: Falls das Symbol

vorhanden ist, muss die Entsorgung nach der Richtlinie 2002/96/EG

über Elektro- und Elektronik-Altgeräte erfolgen (Waste Electrical and

Electronic Equipment, WAEE). Wenden Sie sich hierzu an die

örtliche Sammelstelle für Elektro- und Elektronik-Altgeräte und

erkundigen Sie sich nach den Bestimmungen. Die unerlaubte

Entsorgung dieses Produkts über den Hausmüll kann zu schweren

Umwelt- und Gesundheitsschäden führen und wird von den örtlichen

Verwaltungsbehörden strafrechtlich verfolgt.

11 Tabelle für die regelmäßige Wartung

Für die regelmäßige Wartung des Innenverbrennungsmotors sind

die Vorschriften im Betriebs- und Wartungshandbuch des

eingebauten Antriebs zu beachten.

EINGRIFF

BEI

ANLIEFERUNG

NACH DEM

GEBRAUCH

ALLE 10

STUNDEN

ALLE 50

STUNDEN

ALLE 100

STUNDEN

SONSTIGES

Alle Steuerungen auf

Funktionstüchtigkeit

kontrollieren

Die Dichtungen an den

Verbindungen kontrollieren

Den Ölstand der Pumpe

kontrollieren

X X

12 Fehler, Ursachen undAbhilfe

In der nachfolgenden Tabelle sind die häufigsten Fehler beim

normalen Gebrauch des HOCHDRUCKREINIGERS aufgelistet.

Die Ursachen dieser Funktionsstörungen sind durch Eingriffe aus

dem Bereich der planmäßigen Wartung leicht zu beseitigen.

Falls der Fehler nicht in der nachfolgenden Tabelle enthalten ist

oder mit der hier empfohlenen Vorgehensweise nicht beseitigt

werden kann, wenden Sie sich bitte an ein qualifiziertes und

autorisiertes Kundendienstzentrum.

This manual suits for next models

Table of contents

Languages:

Other BIEMMEDUE Pressure Washer manuals

BIEMMEDUE

BIEMMEDUE MAXIMA 120/10 User manual

BIEMMEDUE

BIEMMEDUE MIDIA User manual

BIEMMEDUE

BIEMMEDUE 120/10 - 170/13 User manual

BIEMMEDUE

BIEMMEDUE MOBILE 180/17 User manual

BIEMMEDUE

BIEMMEDUE SUSETTE User manual

Popular Pressure Washer manuals by other brands

cecotec

cecotec HYDROBOOST 3200 TOTALCLEAN instruction manual

cecotec

cecotec 05402 instruction manual

Kärcher

Kärcher HD 6/11-4 M manual

Troy-Bilt

Troy-Bilt 2 Operator's manual

Raider

Raider RD-HPC05 user manual

Kärcher

Kärcher K 4 Silent Original operating instructions

Hyundai

Hyundai HYWE 15-54 PRO manual

Black Max

Black Max BM80919 Operator's manual

Mazzoni

Mazzoni KC3000 Use and maintenance manual

BE P1415EN Operation manual

Sovereign

Sovereign FB514 Original instruction manual

SNOWJOE

SNOWJOE SUNJOE SPX200E-RM Operator's manual

Weidner

Weidner Waschbar SE 112 Operating manual / spare parts list

Power

Power APW3200KH Owner's Manual and Operating Instructions

Powerplay

Powerplay Streetrod owner's manual

Power Stroke

Power Stroke PS80943 Operator's manual

ActiveProducts

ActiveProducts XE06 owner's manual

Powerplay

Powerplay Spryder Black Series Assembly, care and use instructions

BIEMMEDUE MAGNUM User manual

Popular Pressure Washer manuals by other brands
