Biemmedue Maxima 120/10 User manual

IDROPULITRICI PROFESSIONALI AD ALTA PRESSIONE

NETTOYEURS PROFESSIONNELS A HAUTE PRESSION

HOCHDRUCKREINIGER FÜR DEN GEWERBLICHEN GEBRAUCH

PROFESSIONAL HIGH PRESSURE HYDROCLEANERS

HIDROLIMPIADORAS PROFESIONALES DE ALTA PRESIÓN

MANUALE D’USO E MANUTENZIONE

MANUEL D’EMPLOI ET D’ENTRETIEN

BETRIEBSANLEITUNG

USE AND MAINTENANCE MANUAL

MANUAL DE USO Y MANTENIMIENTO

Ed. 02/08

Mod. 120/10 - 150/15 - 150/21 - 200/15 - 200/21 - 200/30

IDROPULITRICE PROFESSIONALE AD ACQUA FREDDA

NETTOYEUR PROFESSIONNEL A EAU FROIDE

KALTWASSER-HOCHDRUCKREINIGER FÜR DEN GEWERBLICHEN GEBRAUCH

PROFESSIONAL COLD WATER HIGH PRESSURE CLEANERS

HIDROLIMPIADORA PROFESIONAL DE AGUA FRÍA

MAXIMA

ITALIANO Pagina 4

INDICE

1. INTRODUZIONE

2. DESTINAZIONE D’USO

3. RIMOZIONE E SMALTIMENTO DELL’IMBALLO

4. CONTENUTO DELL’IMBALLO: EQUIPAGGIAMENTO STANDARD E ACCESSORI

5. INDICAZIONI PER LA SICUREZZA ED AVVERTENZE GENERALI

6. MESSA IN FUNZIONE DELL’IDROPULITRICE

7. UTILIZZO DELL’IDROPULITRICE

8. OPERAZIONI PER LA CURA E LA MANUTENZIONE DELL’IDROPULITRICE

9. INCONVENIENTI, CAUSE E RIMEDI

10. SMALTIMENTO

11. SCHEMI ELETTRICI Pagina 29

12. PRINCIPALI DATI TECNICI

FRANÇAIS Page 9

SOMMAIRE

1. INTRODUCTION

2. DESTINATION D’EMPLOI

3. ENLEVEMENT ET ELIMINATION DE L’EMBALLAGE

4. CONTENU DE L’EMBALLAGE: EQUIPEMENT STANDARD ET ACCESSOIRES

5. INDICATIONS POUR LA SECURITE ET AVERTISSEMENTS GENERAUX

6. MISE EN MARCHE DU NETTOYEUR

7. UTILISATION DU NETTOYEUR

8. OPERATIONS POUR LE SOIN ET L’ENTRETIEN DU NETTOYEUR

9. INCONVENIENTS, CAUSES ET REMEDES

10. ELIMINATION DU PRODUIT

11. SCHEMAS ELECTRIQUES Page 29

12. PRINCIPALES DONNEES TECHNIQUES

DEUTSCH Seite 14

INHALT

1. VORBEMERKUNG

2. VERWENDUNGSZWECK

3. ENTFERNUNG UND ENTSORGUNG DER VERPACKUNG

4. VERPACKUNGSINHALT: STANDARDAUSSTATTUNG UND ZUBEHÖR

5. SICHERHEITSANWEISUNGEN UND ALLGEMEINE HINWEISE

6. INBETRIEBNAHME DES HOCHDRUCKREINIGERS

7. BETRIEB DES HOCHDRUCKREINIGERS

8. REINIGUNG UND INSTANDHALTUNG DES HOCHDRUCKREINIGERS

9. STÖRUNGEN, URSACHEN UND ABHILFEN

10. ENTSORGUNG

11. SCHALTPLÄNE Seite 29

12. TECHNISCHE DATEN ENGLISH Page 19

CONTENTS

1. INTRODUCTION

2. USE

3. REMOVAL AND DISPOSAL OF PACKAGING

4. PACKAGING CONTENTS: STANDARD EQUIPMENT AND ACCESSORIES

5. SAFETY INDICATIONS AND GENERAL WARNINGS

6. OPERATING THE HIGH PRESSURE CLEANER

7. USING THE HIGH PRESSURE CLEANER

8. MAINTENANCE OPERATIONS

9. PROBLEMS, CAUSES AND SOLUTIONS

10. DISPOSAL

11. ELECTRICS WIRING DIAGRAMS Page 29

12. MAIN TECHNICAL DATA

ESPAÑOL Página 24

ÍNDICE

1. INTRODUCCIÓN

2. USO PREVISTO

3. REMOCIÓN Y ELIMINACIÓN DEL EMBALAJE

4. CONTENIDO DEL EMBALAJE: EQUIPAMIENTO ESTÁNDAR Y ACCESORIOS

5. INDICACIONES SOBRE SEGURIDAD Y ADVERTENCIAS DE CARÁCTER GENERAL

6. PUESTA EN FUNCIONAMIENTO DE LA HIDROLIMPIADORA

7. USO DE LA HIDROLIMPIADORA

8. OPERACIONES PARA EL CUIDADO Y EL MANTENIMIENTO DE LA HIDROLIMPIADORA

9. INCONVENIENTES, CAUSAS Y SOLUCIONES

10. RECICLAJE Y ELIMINACIÓN

11. ESQUEMAS ELÉCTRICOS Página 29

12. PRINCIPALES DATOS TÉCNICOS

1INTERRUTTORE PRINCIPALE

INTERRUPTEUR MARCHE-ARRET

EIN-AUS SCHALTER

MAIN SWITCH

INTERRUPTOR GENERAL

2SPIA DI SICUREZZA

LAMPE TÉMOIN SECURITÉ

KONTROLLAMPE

CONTROL LAMP

TESTIGO DE SEGURIDAD

QUADRO COMANDI - TABLEAU DE COMMANDE - KONTROLLTAFEL

CONTROL BOARD - TABLERO DE MANDOS

1. INTRODUZIONE

Gentile Cliente, prima di tutto La ringraziamo per aver scelto la no-

stra macchina. Essa è stata progettata in coerenza con la nostra pluri-

decennale esperienza e fabbricata utilizzando materiali di qualità ed un

processo certificato, al fine di garantirLe un utilizzo soddisfacente e du-

raturo.

Attenzione

Prima di mettere in funzione la macchina, La preghiamo

di leggere attentamente questo manuale, parte integran-

te della macchina, poiché contiene informazioni impor-

tanti sul suo utilizzo in sicurezza e sulla sua manutenzio-

ne; così facendo eviterà pericoli alla Sua ed altrui perso-

na, nonché danni alla macchina. La preghiamo inoltre di

conservare il presente manuale e di consegnarlo ad

eventuali utilizzatori successivi.

2. DESTINAZIONE D’USO

Le idropulitrici della serie MAXIMA sono macchine professionali

per la pulizia ed il lavaggio con acqua fredda ad alta pressione. Esse so-

no destinate esclusivamente alla pulizia di utensili, macchine, veicoli,

edifici e altre superfici trattabili con un getto ad alta pressione; ogni al-

tro uso deve essere considerato improprio. Il costruttore non risponde

assolutamente di danni arrecati a persone o cose dovuti ad usi impropri

della macchina o al mancato rispetto delle prescrizioni di sicurezza e di

quelle relative alla sua manutenzione.

Applicando all’idropulitrice un opportuno accessorio la macchina

può eseguire operazioni di idrosabbiatura.

3. RIMOZIONE E SMALTIMENTO DELL’IMBALLO

Se l’imballo presenta segni di danneggiamento o manomissione, si

rivolga subito al Suo rivenditore.

Per rimuovere l’imballo usato per la spedizione si deve:

• eliminare la reggetta di plastica di fissaggio al basamento in legno;

• sfilare verso l’alto la scatola in cartone;

• rimuovere gli accessori di serie e il separatore di cartone dalla

parte superiore della macchina;

• sfilare la maniglia;

• togliere le bandelle in lamiera che impediscono il movimento del-

le ruote della macchina;

• spingere lentamente l’idropulitrice facendola scendere dal basa-

mento.

Attenzione

Non tentare mai il sollevamento manuale dell’idropulitri-

ce: il peso eccessivo potrebbe produrre danni fisici rile-

vanti.

Gli elementi dell’imballo non devono essere lasciati a di-

sposizione di bambini e/o ragazzi perché possono pre-

sentare rischi per la loro incolumità.

Per lo smaltimento degli imballi, le norme ambientali na-

zionali devono essere rispettate.

4. CONTENUTO DELL’IMBALLO: EQUIPAGGIA-

MENTO STANDARD E ACCESSORI

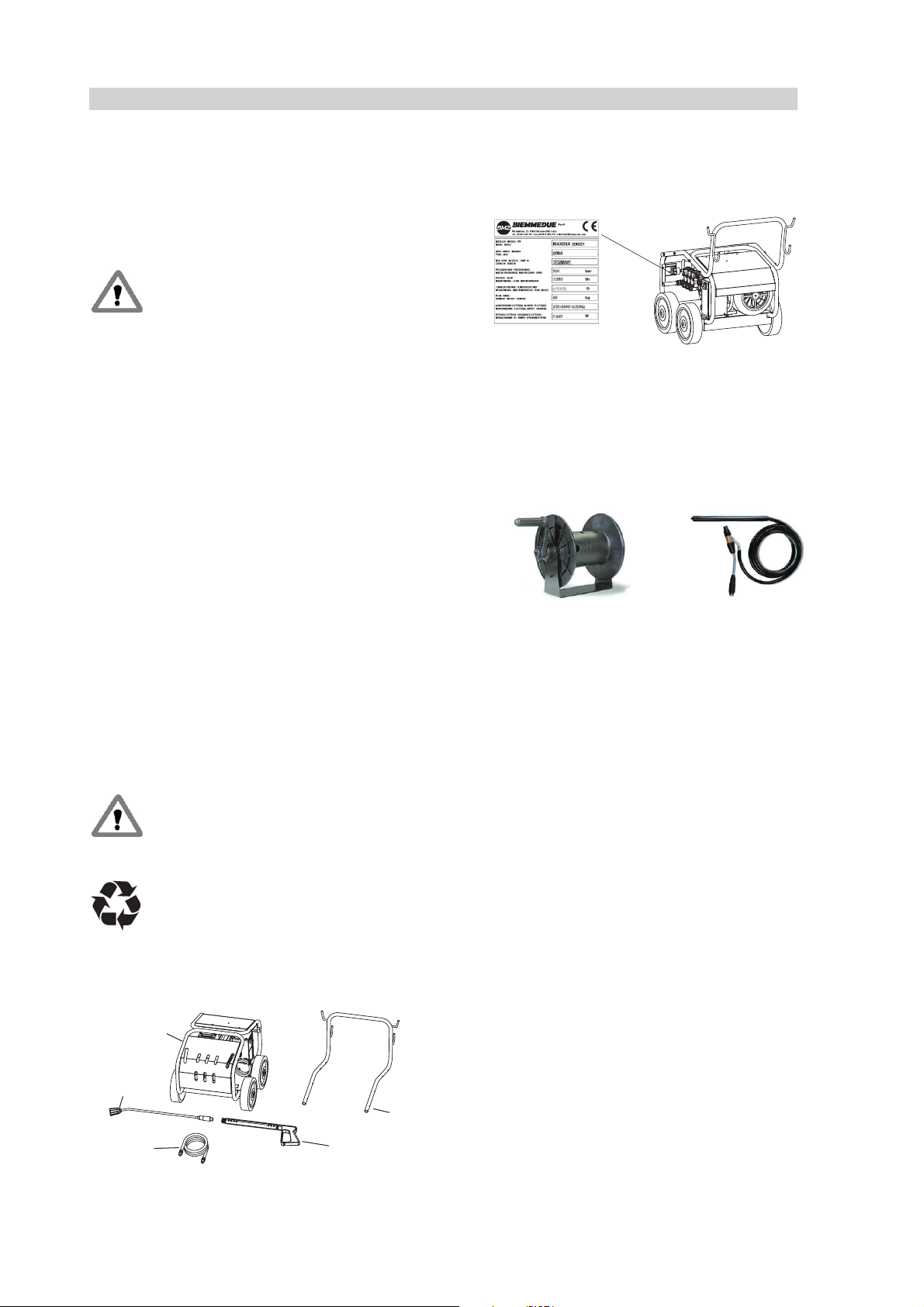

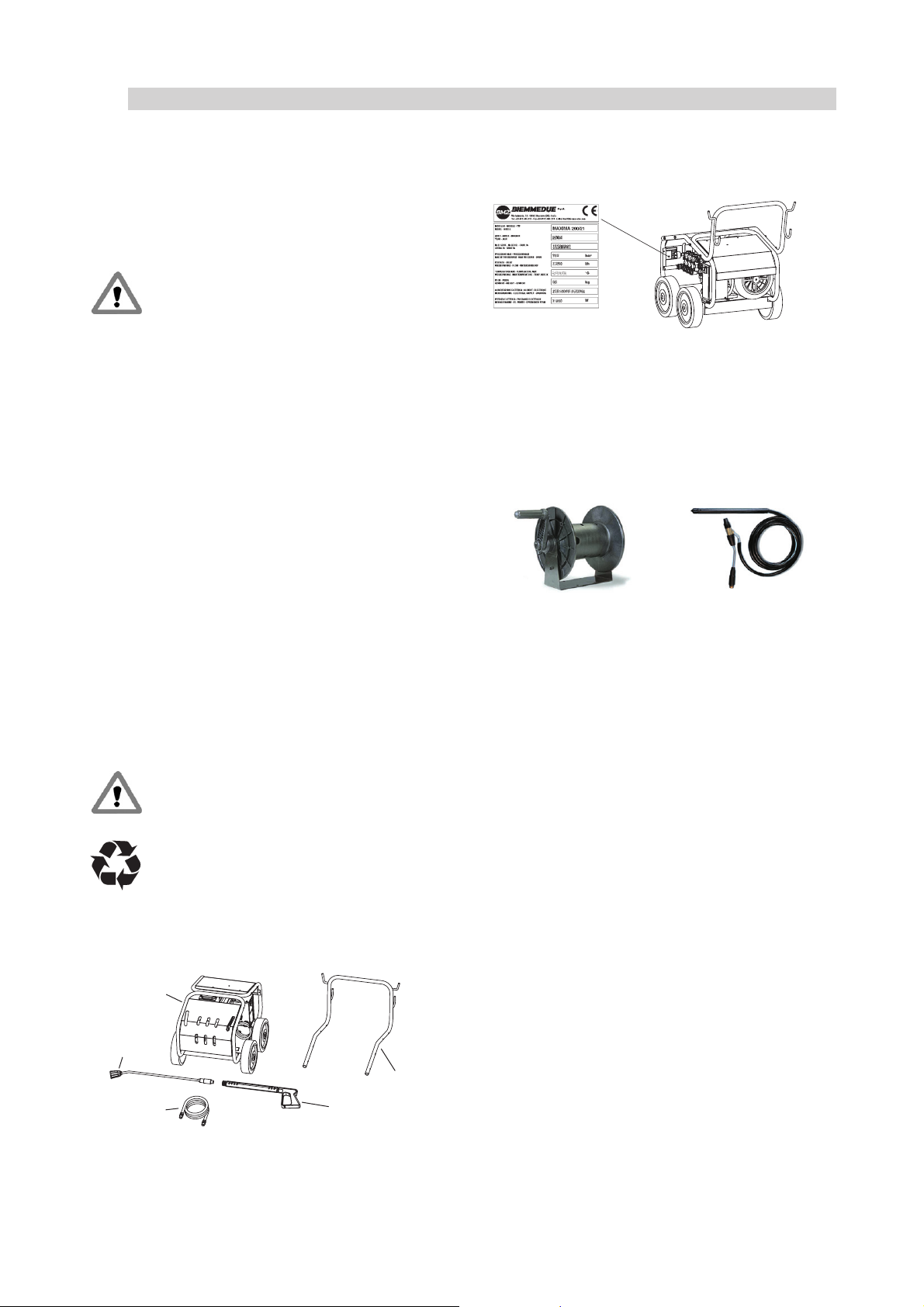

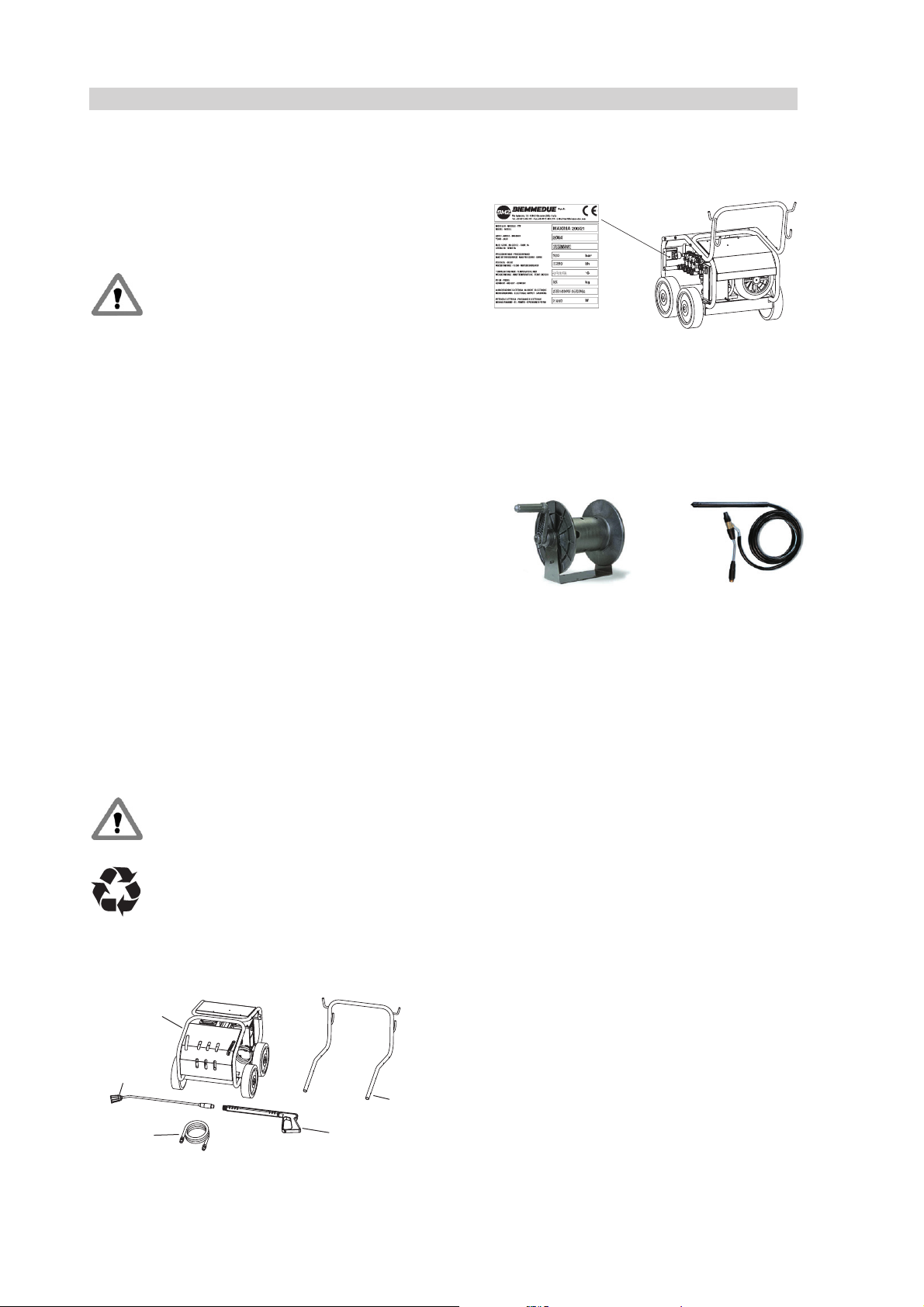

L’imballo contiene (vedere Fig. 1): corpo macchina; maniglia; tubo

alta pressione (10 m); impugnatura con semilancia e terminale con

ugello.

Fig. 1

Dopo aver disimballato la macchina e i suoi accessori, accertarsi

della loro integrità e, in caso di dubbio, non usare l’idropulitrice e/o i

suoi accessori e rivolgersi al proprio rivenditore. Verificare anche la pre-

senza della targhetta di identificazione che indica anche i principali dati

tecnici della macchina; in caso di mancanza, informare subito il proprio

rivenditore (vedere Fig. 2).

Fig. 2

Il costruttore fornisce una macchina che, per motivi di compattezza

dell’imballo e di trasporto, si presenta all’interno dell’imballo, parzial-

mente smontata senza che questo pregiudichi l’utilizzo in sicurezza del-

la macchina stessa; sarà cura dell’utente portare la macchina nelle con-

dizioni di funzionamento corretto e sicuro montando la maniglia a gli

accessori di serie in accordo con le istruzioni di montaggio del para-

grafo “6”.

Possono essere forniti come accessori (vedere Fig. 3 per i princi-

pali e far riferimento al catalogo per un elenco completo):

• avvolgitubo manuale; • kit per idrosabbiatura.

Fig. 3

5. INDICAZIONI PER LA SICUREZZA ED AVVER-

TENZE GENERALI

Prima della messa in funzione, leggere con attenzione le istruzioni

contenute nel presente manuale e seguirle scrupolosamente.

Si raccomanda di:

• far usare l’idropulitrice solo da personale esperto. L’uso é vietato

a bambini e ragazzi;

• non impugnare la spina con le mani bagnate;

• allacciare l’idropulitrice ad un quadro elettrico con caratteristiche di

alimentazione elettrica conformi a quelle dichiarate sulla macchina;

• allacciare il cavo elettrico ad un quadro elettrico munito di inter-

ruttore magneto-termico con differenziale (sensibilità 30 mA);

• allacciare la macchina ad una linea di alimentazione elettrica

provvista di messa a terra;

• non tendere il cavo elettrico e proteggerlo contro schiacciamenti

accidentali;

• non usare cavi con riparazioni di bassa qualità;

• eventuali cavi elettrici di prolunga devono essere a norma e di se-

zione almeno uguale a quella del cavo di alimentazione della

macchina;

• prima di effettuare qualsiasi operazione di pulizia e/o manuten-

zione, scollegare l’idropulitrice dalla rete d’alimentazione elettrica

e idrica;

• non tirare il cavo per disinserire la spina, e non tirare i tubi o il

cavo per spostare la macchina;

• assicurarsi sempre che tutti i tubi flessibili di allacciamento siano

ben avvitati;

• verificare che il tubo flessibile di collegamento tra impugnatura e

idropulitrice non sia strozzato o danneggiato; in caso di danneg-

giamento sostituirlo immediatamente, essendo il tubo, come pi-

stola, raccordi e cavo elettrico, importanti ai fini della sicurezza

dell’idropulitrice;

• utilizzare solamente ricambi originali approvati dal costruttore che

offrono garanzia di un funzionamento sicuro dell’apparecchio;

• controllare l’apparecchio prima della messa in funzione e sorve-

gliarlo regolarmente durante l’uso impedendo l’avvicinamento di

bambini e/o animali;

• non rivolgere il getto d’acqua verso l’idropulitrice o verso qual-

siasi altra parte in tensione elettrica;

Maniglia

Impugnatura

con semilancia

Tubo A.P.

Terminale

con ugello

Corpo

macchina

• non rivolgere mai il getto d’acqua verso voi stessi o altre persone

o animali;

• non usare l’idropulitrice quando altre persone si trovano nell’area

di lavoro, se sprovviste di indumenti protettivi;

• non bloccare la leva di funzionamento dell’impugnatura durante il

servizio;

• tenere ben salda la presa su impugnatura e semilancia perché il get-

to d’acqua in alta pressione genera una forza di reazione notevole;

• non usare la macchina sotto pioggia o in ambienti molto umidi;

• non appoggiare alcun oggetto sulla macchina durante il funziona-

mento;

• posizionare la macchina in piano e prevenire movimentazioni non

volute utilizzando opportuni dispositivi di fermo;

• alimentare in modo continuo la macchina con acqua pulita; non

alimentare la macchina con acqua salata o liquidi potenzialmente

pericolosi (esplosivi, tossici o infiammabili);

• evitare di lasciare la macchina esposta a temperature molto bas-

se dove esista il pericolo di gelo;

• al termine di ogni esercizio d’uso spegnere la macchina agendo

sull’interruttore;

• collegare l’idropulitrice alla rete idrica usando tubi in gomma

rinforzati con sezione adeguata e verificando la tenuta dei raccordi;

• lavare i pneumatici e le loro valvole a distanza superiore a 30 cm,

per evitare che il getto ad alta pressione li danneggi (ciò si mani-

festa con un cambiamento di colore del pneumatico);

• utilizzare solo detergenti dichiarati per idropulitrici.

Attenzione

Le riparazioni devono essere eseguite solo da personale

specializzato. Rivolgersi sempre ad un nostro centro di

assistenza tecnica. Il non rispetto di quanto sopra previ-

sto libera il costruttore da ogni responsabilità e rappre-

senta uso negligente del prodotto.

6. MESSA IN FUNZIONE DELL’IDROPULITRICE

MONTAGGIO MACCHINA

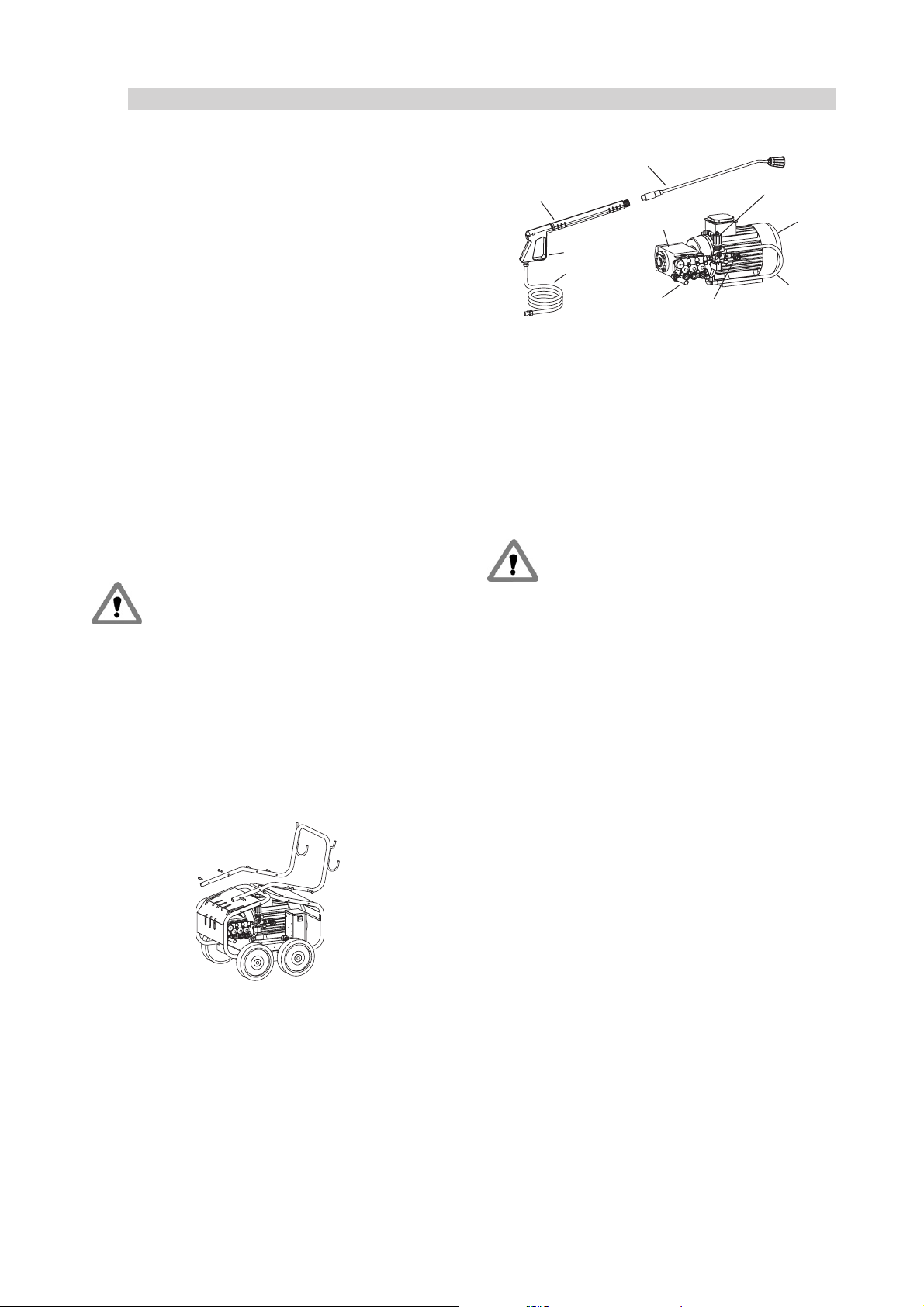

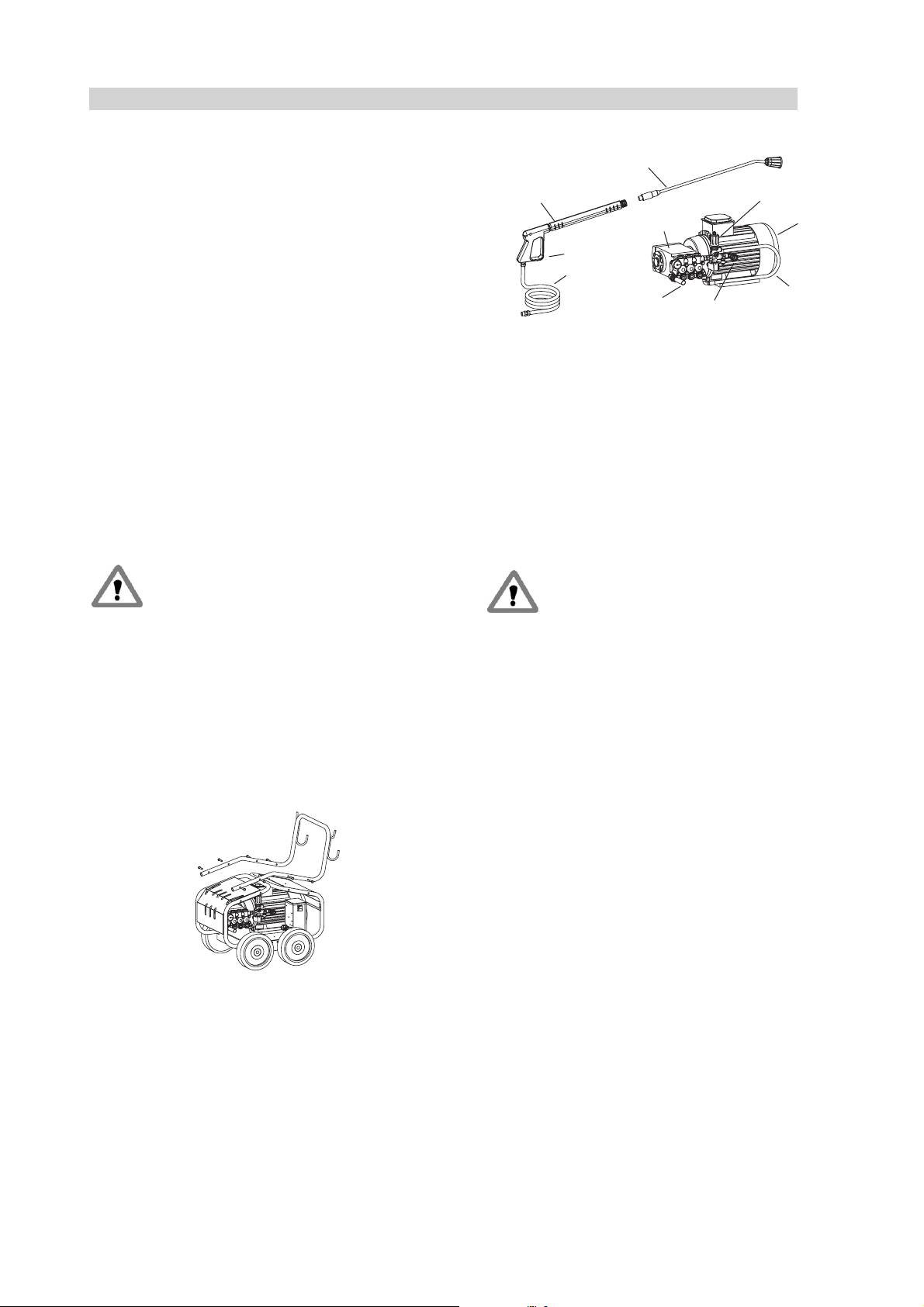

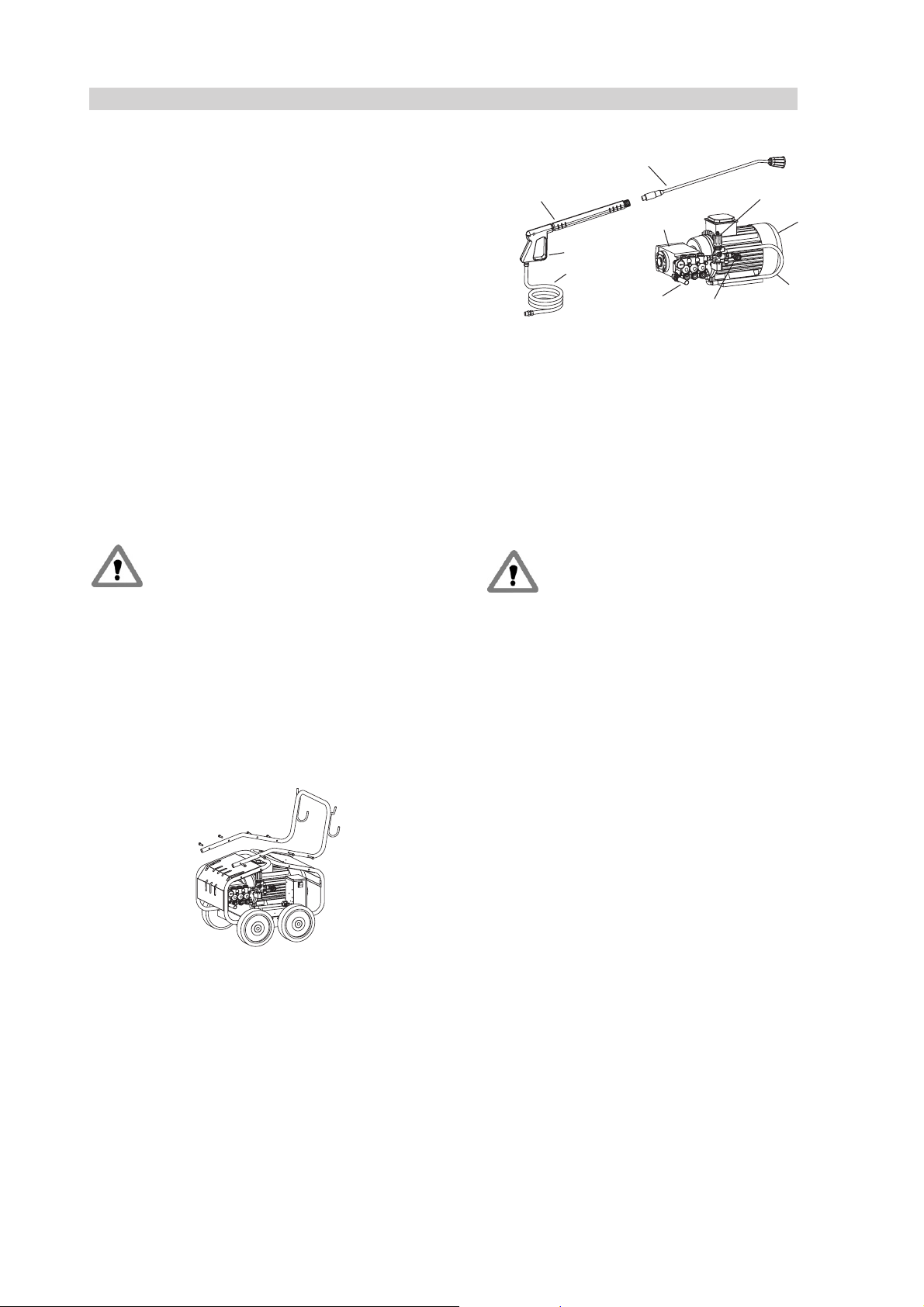

Prima della messa in funzione, bisogna montare la maniglia utiliz-

zando le 8 viti di fissaggio (vedere Fig. 4).

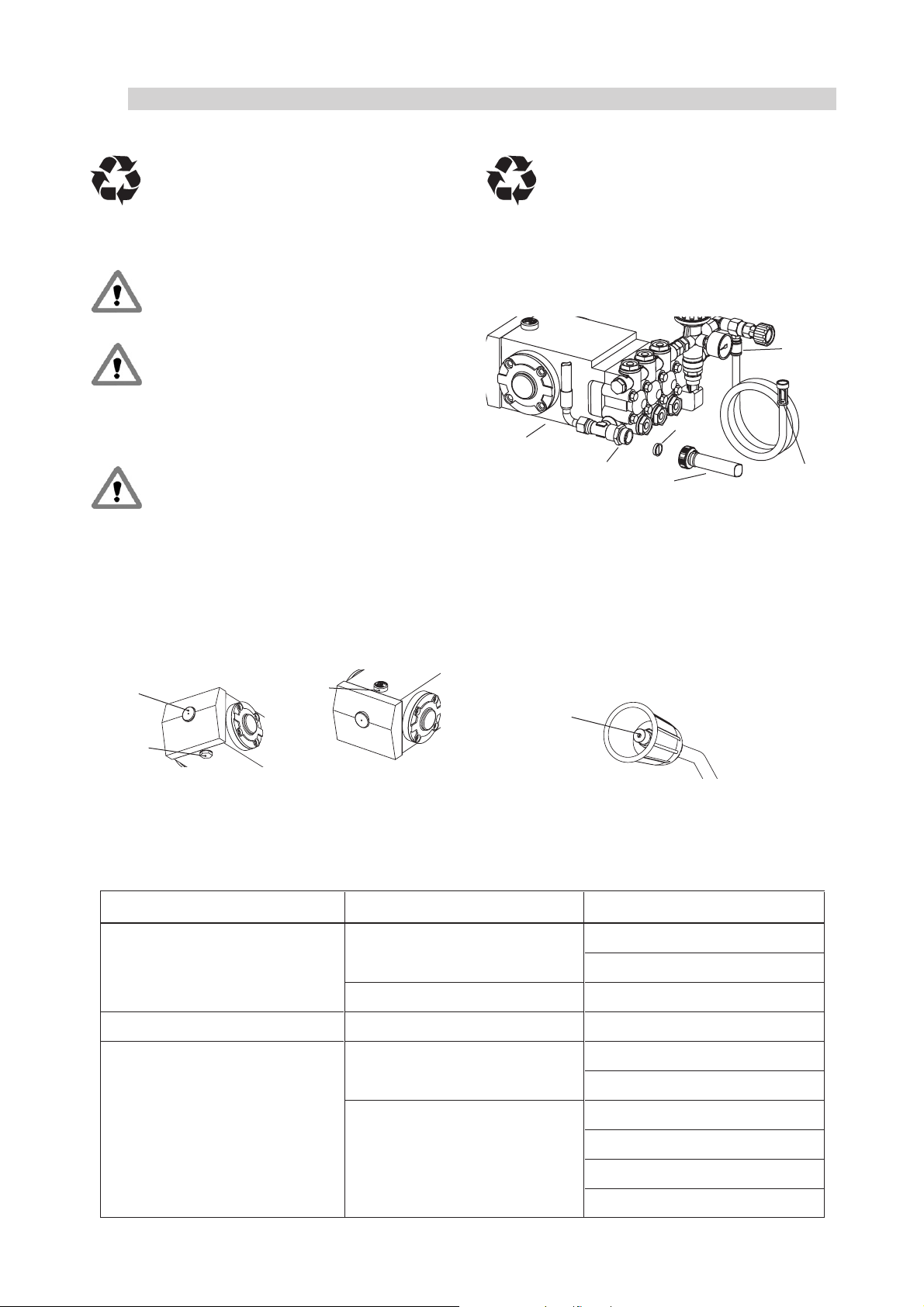

Inoltre è necessario effettuare una verifica del livello dell’olio nella

pompa ad alta pressione che dovrà risultare a metà della spia di con-

trollo (vedere Fig. 8). Un utilizzo della macchina con un livello d’olio in-

sufficiente comporta la rottura della pompa ad alta pressione.

Controllare anche che il filtro montato nel raccordo di ingresso ac-

qua sia pulito (vedere Fig. 9).

Fig. 4

MONTAGGIO ACCESSORI

Gli accessori vengono forniti nel seguente modo (vedere Fig. 5):

• il tubo per alta pressione, già collegato all’impugnatura automati-

ca e alla semilancia fissa;

• il terminale della lancia, già preparato con l’ugello acqua da utiliz-

zarsi e con la testina portaugello regolabile; il modello 200/30 è

dotato di lancia doppia;

• (se richiesto) l’avvolgitubo manuale, da montare: le istruzioni di

montaggio sono incluse nell’imballo;

• (se richiesto) il dispositivo per idrosabbiatura: vedere le istruzioni

al paragrafo “7”.

Collegare il tubo A.P., o il tubo di connessione all’avvolgitubo, al

raccordo di uscita acqua in alta pressione sull’idropulitrice (attacco ra-

pido a vite).

Fig. 5

ALLACCIAMENTO ALLA RETE IDRICA

Utilizzando il raccordo portagomma già avvitato sul tubo ingresso

acqua dell’idropulitrice, si deve collegare un tubo in gomma con diame-

tro interno pari a 19 mm o pari a 25 mm per il modello 200/30 (non

fornito con la macchina).

Il regolare funzionamento dell’idropulitrice si ottiene se la pressio-

ne di alimentazione è di almeno 1,5-2 bar: per pressioni inferiori la

quantità d’acqua in arrivo può non essere sufficiente. La portata dell’ac-

qua di alimentazione deve essere almeno uguale alla portata nominale

della macchina.

La temperatura massima dell’acqua di alimentazione deve essere

40°C; temperature superiori possono danneggiare le guarnizioni di te-

nuta della pompa.

Attenzione

Eventuali particelle solide o bolle d’aria potrebbero inta-

sare l’ugello o impedire il corretto funzionamento. Per

evitare tutto ciò si consiglia di effettuare un primo av-

viamento dell’idropulitrice senza terminale, lasciando

uscire l’acqua per alcuni secondi.

Avvitare quindi il terminale sulla semilancia fissa.

ALLACCIAMENTO ALLA RETE ELETTRICA

Si deve allacciare la macchina ad un impianto elettrico rispondente

alle norme in vigore. Le caratteristiche elettriche sono elencate nella ta-

bella dati tecnici e sulla targhetta di identificazione, che devono coincide-

re con quelle della rete elettrica. Prima di inserire la spina elettrica nella

presa, bisogna assicurarsi che l’interruttore della macchina sia in posi-

zione di “0”.

Restano valide tutte le avvertenze del paragrafo “5”, la cui non os-

servanza fa decadere ogni diritto di garanzia e libera il costruttore da

ogni responsabilità.

Le idropulitrici della serie MAXIMA, sono predisposte per il colle-

gamento a linee elettriche di alimentazione del tipo trifase, 50 Hz, 400 V

(200/30, 200/21, 200/15, 150/21, 150/15), o monofase, 50 Hz, 230 V

(120/10).

Nel caso in cui fosse necessario trasformare un macchina (eccetto

Mod. 200/30) da 400V trifase a 230V trifase si deve:

• sostituire il teleruttore, l’interruttore principale, l’apparecchiatura

di controllo e la spia di sicurezza;

• collegare le barrette della morsettiera motore come indicato nello

schema elettrico allegato (vedere paragrafo “11”);

• sostituire l’etichetta adesiva con una indicante il collegamento al-

la tensione selezionata.

7. UTILIZZO DELL’IDROPULITRICE

AVVIAMENTO

Dopo aver verificato di avere eseguito le operazioni del paragrafo

“6”, per l’avviamento si deve procedere come segue:

• aprire il rubinetto della rete idrica;

• avviare l’idropulitrice premendo il tasto dell’interruttore nella po-

sizione “I”;

• premere la leva della pistola impugnandola saldamente e dirigere

il getto d’acqua verso la superficie da pulire.

INTERRUZIONE

La macchina è dotata di “dispositivo di fermo macchina temporiz-

zato”, per cui, se si rilascia la leva della pistola, la fuoriuscita di acqua è

Uscita A.P.

Ingresso

acqua

Impugnatura

Semilancia

fissa

Terminale

con ugello

Motore

Valvola di

regolazione

Pompa

Circuito

by-pass

Tubo A.P.

immediatamente interrotta, mentre il motore-pompa gira ancora per

circa 40 secondi, dopodiché il gruppo si ferma. L’idropulitrice riprende

automaticamente il normale funzionamento premendo la leva dell’impu-

gnatura. Durante i 40 secondi di attesa l’acqua è messa in ricircolo, a

pressione di alimentazione, nel circuito di by-pass e si può riprendere

facilmente e velocemente il lavaggio senza affaticare troppo il motore

con frequenti cicli di accensione e spegnimento. Inoltre la temporizza-

zione del “dispositivo di fermomacchina” salvaguarda la pompa perché

evita che le guarnizioni di tenuta vengano danneggiate dall’acqua che si

surriscalda a causa di un ricircolo eccessivamente lungo.

ARRESTO

Per arrestare il funzionamento dell’idropulitrice, si deve:

• premere il tasto dell’interruttore nella posizione “0”;

• chiudere l’alimentazione dell’acqua;

• scaricare la pressione residua nel circuito tenendo premuto la le-

va della lancia fino a che il getto d’acqua si esaurisce;

• inserire il blocco alla pistola per evitare un’apertura involontaria;

• scollegare la spina dalla presa di corrente.

VARIAZIONE PRESSIONE DI USCITA ACQUA

La pressione è tarata al valore nominale e massimo di funziona-

mento. La regolazione di pressione e portata della pompa si ottiene

agendo sulla manopola di regolazione della valvola di by-pass (vedere

Fig. 5); ruotandola in senso antiorario si provoca un aumento della

quantità d’acqua messa in ricircolo (by-pass) con conseguente riduzio-

ne della portata mandata all’ugello e quindi della pressione di lavoro; per

riportare la pressione al valore massimo/nominale di funzionamento,

ruotare la manopola in senso orario fino a fondo corsa, senza forzare.

LAVAGGIO CON DETERGENTE

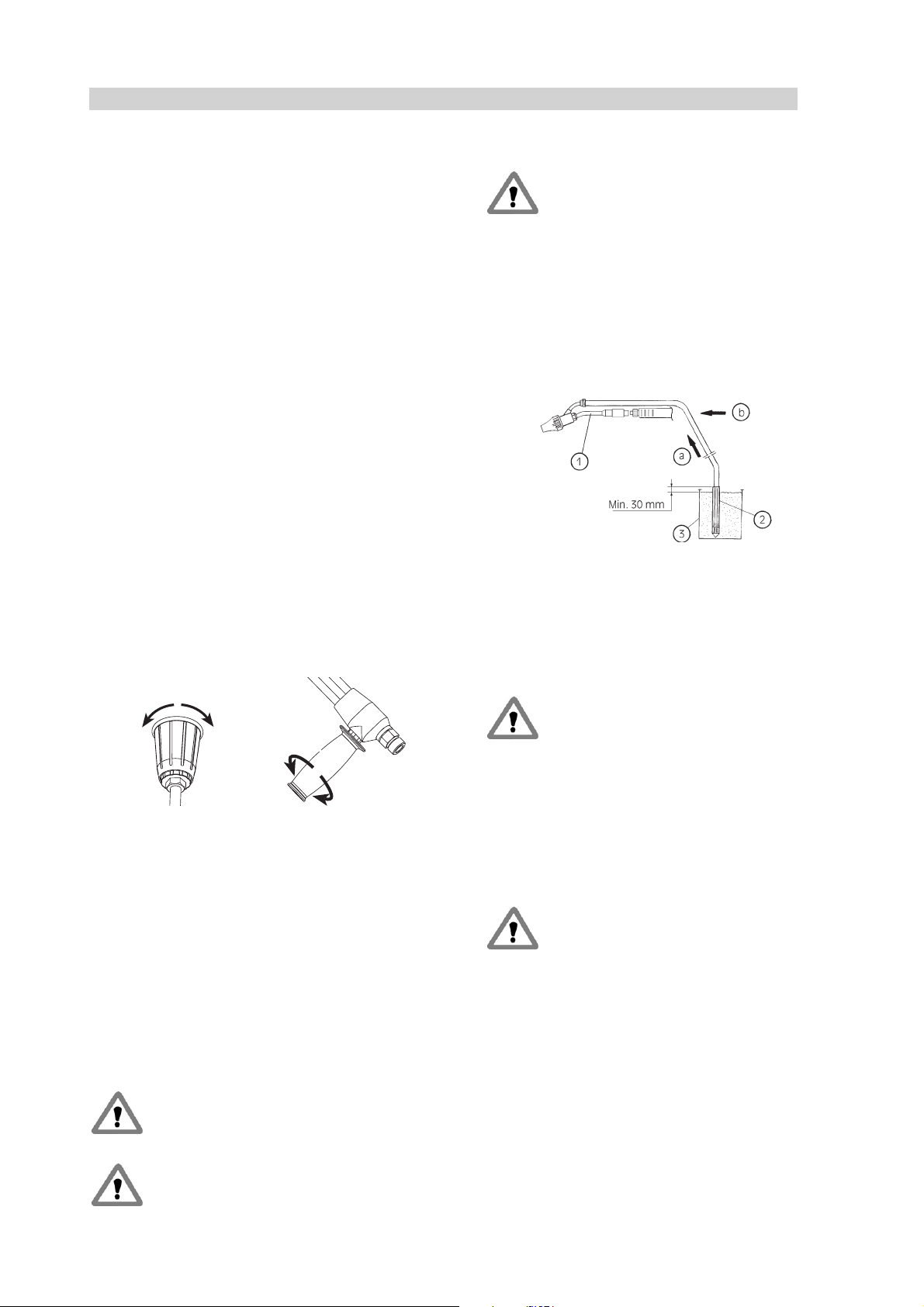

Fig. 6

L’iniezione di prodotto detergente viene eseguito in bassa pressio-

ne: per fare ciò, dopo aver inserito il tubo aspirazione detergente in un

apposito contenitore (non in dotazione) contenente la sostanza chimica,

a pistola chiusa si deve ruotare in senso antiorario la testina portaugello

regolabile della lancia o, per il modello 200/30, la manopola posta sul

fianco della lancia doppia (vedere Fig. 6) e aprire il rubinetto posto a

valle della valvola di regolazione della pressione (vedere Fig. 9); la

quantità di detergente può essere preregolata tramite lo stesso rubinet-

to. Al termine, sempre a pistola chiusa, si deve ruotare in senso orario

la testina portaugello regolabile o, per il modello 200/30, la manopola

posta sul fianco della lancia doppia (vedere Fig. 6) per riprendere l’ero-

gazione normale in pressione. Se l’uso del detergente viene sospeso

per molto tempo, togliere il contenitore, lavare il filtro in acqua e chiu-

dere il rubinetto detergente.

Per ottenere un buon lavaggio, spruzzare con cura il detergente, la-

sciare agire per qualche minuto e risciacquare poi col getto d’acqua ad

alta pressione.

Attenzione

Si consiglia di utilizzare solo detergenti per idropulitrici;

rivolgersi al proprio rivenditore per l’indicazione di tali

prodotti.

Attenzione

Si consiglia di non eccedere con la quantità di detergen-

te per salvaguardare l’ambiente; attenersi ai dosaggi ri-

portati sulle confezioni di detergente.

Attenzione

A fine utilizzo sciacquare per almeno 2 minuti il circuito

idraulico della macchina tenendo premuta la leva del-

l’impugnatura.

LAVAGGIO CON DISPOSITIVO PER IDROSABBIATURA (Accessorio

Optional)

Applicando all’idropulitrice il dispositivo per idrosabbiatura è pos-

sibile lavare e pulire superfici ricoperte da ruggine, pitture o incrosta-

zioni tenaci.

Il dispositivo per idrosabbiatura è di facile applicazione (vedere Fig. 7):

è sufficiente sostituire il terminale standard col terminale per idrosabbiatura

(1) ed inserire il tubo aspirazione sabbia (2) in un apposito contenitore

(non in dotazione) (3), avendo cura di utilizzare sabbia asciutta e di qualità

adatta all’uso (sabbia al quarzo o sabbia silicea; rivolgersi al proprio riven-

ditore) e di lasciare fuoriuscire di 30 mm il tubo stesso dalla sabbia.

Fig. 7

1. Terminale per idrosabbiatura

2. Tubo aspirazione sabbia

3. Contenitore sabbia (non in dotazione)

Avviando l’idropulitrice, la sabbia (a) viene aspirata, miscelata al-

l’acqua (b) e proiettata verso la superficie da trattare, liberandola dai re-

sidui e dalle incrostazioni.

MOVIMENTAZIONE E RICOVERO

Attenzione

Prima di spostare l’apparecchio si deve:

• arrestare la macchina secondo le indicazioni del para-

grafo ”ARRESTO”;

• disinserire l’alimentazione elettrica rimuovendo la spi-

na;

• chiudere il rubinetto dell’alimentazione idraulica e svi-

tare il tubo ingresso acqua.

Dopo aver avvolto il cavo elettrico e il tubo alta pressione sugli ap-

positi dispositivi, si deve afferrare la macchina per la maniglia e farla

scorrere sulle ruote. Premendo sulla maniglia si sollevano le ruote an-

teriori, e si possono superare piccoli ostacoli; a ruote anteriori sollevate

ruotando su quelle posteriori, si ha la possibilità di orientare la macchi-

na nella direzione desiderata.

Attenzione

Non tentare mai il sollevamento manuale dell’idropulitri-

ce: il peso eccessivo potrebbe produrre danni fisici rile-

vanti.

La macchina deve essere ritirata in luogo riparato e protetto. In ca-

so di ricovero per un lungo periodo è necessario svuotare completa-

mente il circuito idrico, come indicato nel paragrafo “ARRESTO” e pro-

teggere la macchina dalla polvere. Alla rimessa in funzione bisogna ve-

rificare che non ci siano crepe o tagli nei tubi idraulici.

PRECAUZIONI CONTRO IL GELO

Durante la stagione invernale l’idropulitrice non deve essere esposta

al gelo, se non durante il normale funzionamento; è quindi opportuno al

termine dell’uso, prima di arrestare completamente il funzionamento,

chiudere il rubinetto dell’alimentazione idraulica e lasciare funzionare l’i-

dropulitrice sino al completo svuotamento del circuito idraulico.

Nel caso di soste prolungate a bassa temperatura si consiglia di

usare un prodotto antigelo. Dopo aver svuotato il circuito idraulico, si

mette in funzione l’idropulitrice facendo aspirare direttamente il liquido

antigelo attraverso il tubo aspirazione acqua e attraverso il tubo aspira-

zione detergente sino al completo riempimento del circuito idraulico.

Il liquido antigelo è un prodotto dannoso per l’ambiente,

di conseguenza è importante seguire le istruzioni ripor-

tate sulla confezione del prodotto.

Bassa

pressione Alta

pressione

Bassa

pressione

Alta

pressione

Solo per modello

200/30

8. OPERAZIONI PER LA CURA E LA MANUTEN-

ZIONE DELL’IDROPULITRICE

Attenzione

Tutte le operazioni descritte in questo paragrafo devono

essere eseguite solo da personale professionalmente

qualificato.

Attenzione

Utilizzare solo ricambi originali; rivolgersi ai centri di as-

sistenza tecnica per eventuali necessità.

Per un funzionamento regolare e in sicurezza della macchina è ne-

cessario effettuare periodicamente le operazioni indicate nel seguito di

questo paragrafo.

Attenzione

Prima di iniziare l’operazione si deve:

• arrestare la macchina secondo le indicazioni del para-

grafo “ARRESTO”.

• disinserire l’alimentazione elettrica rimuovendo la spi-

na.

• chiudere il rubinetto dell’alimentazione idraulica e svi-

tare il tubo ingresso acqua.

CONTROLLO LIVELLO E CAMBIO OLIO POMPA

Il livello di olio nella pompa deve essere periodicamente controllato

utilizzando l’apposita asta di controllo livello. L’olio deve essere sostituito

dopo le prime 50 ore di funzionamento e successivamente ogni 500 ore

di lavoro utilizzando olio SAE 20/30 antischiuma; per sostituire l’olio bi-

sogna svitare il tappo di scarico olio e lasciare gocciolare l’olio in un

contenitore per liquidi (vedere Fig. 8).

Fig. 8

L’olio raccolto, non va disperso nell’ambiente, ma smal-

tito in accordo con le leggi vigenti.

Avvitare il tappo di scarico e introdurre l’olio dal foro superiore fino

a metà altezza della spia di controllo livello.

PULIZIA FILTRO ACQUA

Il filtro, che è disposto all’interno del raccordo porta gomma all’in-

gresso della pompa A.P., deve essere pulito frequentemente e rimonta-

to con cura per evitare aspirazione d’aria (vedere Fig. 9).

Fig. 9

PULIZIA FILTRO DETERGENTE

Il filtro deve essere pulito tutte le volte che si esegue un lavaggio

con iniezione di prodotto detergente. Dopo averlo smontato si deve im-

mergere in acqua per qualche minuto (vedere Fig 9).

SOSTITUZIONE UGELLO ALTA PRESSIONE

L’ugello alta pressione, montato sulla lancia, è un componente

soggetto ad usura ed è perciò necessario sostituirlo periodicamente.

L’usura è identificabile con un calo della pressione di funzionamento

dell’idropulitrice; per la sostituzione rivolgersi al proprio rivenditore

(vedere Fig 10).

Fig. 10

9. INCONVENIENTI, CAUSE E RIMEDI

INCONVENIENTE DI FUNZIONAMENTO CAUSA RIMEDIO

• Verificare le caratteristiche della alimentazione

•elettrica

• Verificare i collegamenti elettrici

• Intervento protezione termica • Ripristinare

• Premuto l’interruttore, il motore fa rumore ma

•non parte

• La tensione di rete è inferiore a quella minima

•necessaria • Controllare che la tensione di rete sia adeguata

• Verificare le caratteristiche della alimentazione

•elettrica

• Verificare i collegamenti elettrici

• Controllare che l’ugello acqua corrisponda a

•quello dichiarato di serie

• Pulire l’ugello acqua

• Regolare la valvola bypass

• Lasciare raffreddare per alcuni minuti

• Alimentazione elettrica interrotta o insufficiente

• Durante il funzionamento la macchina si

•ferma e la spia si accende

• L’idropulitrice non si avvia

• Intervento della protezione termica del motore a

•causa di eccessivo assorbimento di corrente

Nella tabella che segue vengono elencati i principali inconvenienti di funzionamento possibili con relative cause e rimedi. In caso di inconvenienti

non elencati o di cause e rimedi diversi, rivolgersi ai centri di assistenza tecnica.

Raccordo porta

gomma

(Ingresso acqua)

Pompa

A.P.

Filtro Tubo in gomma

Fitro

detergente

Rubinetto

dosatore

detergente

Ugello

A.P.

Tappo

controllo

livello

Tappo di

scarico

Tappo di

carico

INCONVENIENTE DI FUNZIONAMENTO CAUSA RIMEDIO

• Ugello usurato • Sostituire l’ugello

• Ugello non adatto al tipo di macchina • Sostituire l’ugello

• Valvola bypass non tarata • Procedere alla taratura della

•valvola

• Filtro alimentazione acqua intasato • Pulire filtro o sostituirlo

• Collegamento rete idrica difettoso • Controllare rete idrica

• Rubinetto detergente aperto o che trafila • Chiudere il rubinetto detergente o sostituirlo

• Guarnizioni pompa usurate • Sostituire le guarnizioni

• Ugello intasato o deformato • Pulire o sostituire l’ugello

• Sporcizia nella valvola by-pass • Pulire la valvola

• Alimentazione idraulica interrotta o insufficiente • Controllare rete idraulica

• Rubinetto detergente aperto o che trafila • Chiudere il rubinetto detergente o sostituirlo

• La pompa aspira aria • Verificare la presenza di eventuali perdite e

•serrare tutti i raccordi

• Aria all’interno delle tubazioni • Staccare l’impugnatura dal tubo A.P. e far

•uscire l’acqua per qualche minuto a macchina

•accesa

• Rubinetto detergente aperto e/o contenitore

•detergente vuoto • Chiudere il rubinetto detergente e/o riempire il

•contenitore del detergente

• Valvola bypass bloccata • Smontare la valvola e pulirla o sostituirla

• Guarnizioni della pompa consumate • Sostituire le guarnizioni

• Valvole di aspirazione e/o di mandata della

•pompa otturate, sporche o usurate • Controllare le superfici di chiusura delle

•valvole e pulirle o sostituire le valvole

• Avviamento della macchina senza aver scaricato

•completamente l’aria dal circuito • Togliere l’impugnatura e lasciar funzionare

•la pompa A.P. per alcuni secondi

• Pompa rumorosa • Cuscinetti della pompa usurati • Sostituire i cuscinetti

• Alta percentuale di umidità nell’aria • Sostituire l’olio con frequenza doppia rispetto

•a quella prescritta

• Guarnizioni pompa usurate • Sostituire le guarnizioni

• Guarnizioni usurate • Sostituire le guarnizioni

• Pistoni usurati • Sostituire i pistoni

• Perdite d’olio tra testata e corpo pompa • Anelli di tenuta lato corpo pompa usurati • Sostituire gli anelli di tenuta

• Perdita nell’impugnatura • Sostituire l’impugnatura

• Perdite da tubo alta pressione o da altre parti

•del circuito idraulico • Verificare lo stato del tubo A.P. e di tutto il

•circuito idraulico

• Valvola di regolazione difettosa • Smontare la valvola e pulirla o sostituirla

• Filtro detergente intasato • Pulire filtro o sostituirlo

• Rubinetto detergente chiuso • Aprire il rubinetto o sostituirlo

• Contenitore vuoto • Riempire il contenitore

• Il getto d’acqua è regolare, ma con valori di

•pressione molto bassi

• Vibrazioni nel tubo di alta pressione oppure la

•pompa funziona con pulsazioni irregolari,

•variazioni di pressione e rumorosità

• La macchina non eroga detergente

• L’olio della pompa A.P. presenta tracce di

•acqua (l’olio assume una colorazione biancastra)

• Perdite d’acqua tra testata e corpo pompa

• Durante il funzionamento la pressione è

•irregolare

• La valvola di regolazione si riarma con la leva

•di azionamento a riposo

10. SMALTIMENTO

Al termine della vita operativa, questo prodotto deve essere rottamato e smaltito consegnandolo al sistema di raccolta differenziata locale secondo

le disposizioni di legge in vigore, che devono quindi essere scrupolosamente seguite.

Prima della rottamazione, controllare l’etichetta matricola della macchina: se riporta il simbolo significa che lo smaltimento è regolamentato dal

D.L. 151 del 25/07/2005 e dalla direttiva 2003/96/EC in materia di apparecchi elettrici ed elettronici (Waste Electrical and Electronic Equipment, WAEE).

Ci si deve quindi informare in merito al sistema locale di raccolta di prodotti elettrici ed elettronici e seguirne le prescrizioni.

Smaltire abusivamente questo prodotto fra i normali rifiuti domestici può creare gravi danni all’ambiente e alla salute umana ed è soggetto a sanzio-

ni da parte dell’autorità amministrativa locale.

1. INTRODUCTION

Cher Client, nous désirons avant tout vous remercier d’avoir choisi

notre machine. Elle a été conçue sur la base de notre expérience de plu-

sieurs dizaines d’années et fabriquée en utilisant des matériaux de qua-

lité, en suivant un procédé certifié, afin de vous garantir une utilisation

satisfaisante et durable.

Attention

Avant de mettre la machine en marche, nous vous prions

de lire attentivement ce manuel, qui fait partie intégran-

te de la machine, étant donné qu’il contient des informa-

tions importantes sur son emploi en toute sécurité et sur

son entretien. Ainsi, vous éviterez de vous blesser et

d’endommager la machine. De plus, nous vous prions de

conserver ce manuel et le remettre aux éventuels utilisa-

teurs successifs.

2. DESTINATION D’EMPLOI

Les nettoyeurs à eau de la série MAXIMA sont des machines profes-

sionnelles pour le nettoyage et le lavage à l’eau froide à haute pression. Ces

machines sont exclusivement destinées au nettoyage d’outils, machines, vé-

hicules, bâtiments et autres surfaces pouvant être traitées avec un jet à hau-

te pression; tout autre emploi doit être considéré comme impropre. Le fabri-

cant ne répond en aucun cas des dommages provoqués aux personnes ou

aux choses dus à des usages impropres de la machine ou au non-respect

des prescriptions de sécurité et de celles relatives à son entretien.

En appliquant un accessoire opportun, le nettoyeur peut réaliser des

opérations d’hydrosablage.

3. ENLEVEMENT ET ELIMINATION DE L’EMBALLAGE

Si l’emballage présente des signes d’endommagement ou d’altéra-

tion, adressez-vous immédiatement à votre revendeur.

Pour enlever l’emballage utilisé pour l’expédition il faut:

• éliminer le feuillard en plastique de fixation à l’embase en bois;

• enlever le carton en le tirant vers le haut;

• enlever les accessoires de série et le carton de séparation de la

partie supérieure de la machine;

• dégager la poignée;

• enlever les bandes en tôle qui entravent le mouvement des roues

de la machine;

• pousser latéralement le nettoyeur pour le faire descendre de

l’embase.

Attention

Ne jamais essayer de soulever le nettoyeur manuelle-

ment; le poids excessif pourrait provoquer des dom-

mages physiques importants.

Les éléments de l’emballage ne doivent pas être laissés

à la portée des enfants et/ou adolescents car ils peuvent

représenter un risque pour leur sécurité.

Pour l’élimination des emballages, les normes environ-

nementales nationales doivent être respectées.

4. CONTENU DE L’EMBALLAGE: EQUIPEMENT

STANDARD ET ACCESSOIRES

L’emballage contient (voir Fig. 1): corps machine; poignée; tuyau

haute pression (10 m); poignée avec demi-lance et embout avec buse.

Fig. 1

Après avoir déballé la machine et ses accessoires, vérifier leur ca-

ractère intact et, dans le doute, ne pas utiliser le nettoyeur ni ses acces-

soires; s’adresser au revendeur. Vérifier également la présence de la

plaquette d’identification qui indique également les principales données

techniques de la machine; si la plaquette est manquante, en informer

immédiatement le revendeur (voir Fig. 2).

Fig. 2

Le fabricant fournit une machine qui, pour des motifs de compaci-

té de l’emballage et de transport, est partiellement démontée à l’inté-

rieur de l’emballage. Ceci ne porte aucunement préjudice à l’utilisation

en toute sécurité de la machine. L’utilisateur devra la remettre dans les

conditions de fonctionnement correct et sûr en montant la poignée et

les accessoires de série conformément aux instructions de montage du

paragraphe “6”.

Accessoires pouvant être fournis (voir Fig. 3 pour les principaux et

se référer au catalogue pour une liste complète):

• kit enrouleur manuel; • kit pour hydrosablage.

Fig. 3

5. INDICATIONS POUR LA SECURITE ET AVER-

TISSEMENTS GENERAUX

Avant la mise en marche, lire attentivement les instructions conte-

nues dans ce manuel et les suivre scrupuleusement.

Il est recommandé:

• de ne permettre l’utilisation du nettoyeur qu’à un personnel ex-

pert. L’utilisation est interdite aux enfants et aux adolescents;

• ne pas saisir la fiche avec les mains mouillées;

• brancher le nettoyeur à un tableau électrique dont les caractéris-

tiques d’alimentation électrique sont conformes à celles indi-

quées sur la machine;

• brancher le câble électrique à un tableau électrique équipé d’inter-

rupteur magnétothermique avec différentiel (sensibilité 30 mA);

• brancher la machine à une ligne d’alimentation électrique équipée

de mise à la terre;

• ne pas tendre le câble électrique et le protéger contre les écrase-

ments accidentels;

• ne pas utiliser de câbles avec réparations de mauvaise qualité;

• les éventuels câbles électriques de rallonge doivent être

conformes aux normes et de section au moins égale à celle du

câble d’alimentation de la machine;

• avant d’effectuer toute opération de nettoyage et/ou d’entretien,

déconnecter le nettoyeur du réseau d’alimentation électrique et

hydrique;

• ne pas tirer sur le câble pour enlever la fiche et ne pas tirer les

tuyaux ni le câble pour déplacer la machine;

• vérifier toujours que les tuyaux flexibles de connexion sont bien

vissés;

• vérifier que le tuyau flexible de connexion entre la poignée et le

nettoyeur n’est pas étranglé ni endommagé; en cas d’endomma-

gement, le remplacer immédiatement. Le tuyau, tout comme le

pistolet, les raccords et le câble électrique, sont importants en

vue de la sécurité du nettoyeur;

• utiliser exclusivement des pièces détachées d’origine approuvées

par le fabricant qui offrent une garantie de fonctionnement sûr de

l’appareil;

• contrôler l’appareil avant la mise en marche et le surveiller régu-

lièrement durant l’emploi; interdire aux enfants et/ou aux ani-

maux de s’en approcher;

Poignée

Poignée avec

demi-lance

Tuyau H.P.

Embout

avec buse

Corps

machine

• ne pas diriger le jet d’eau vers le nettoyeur ou vers toute autre

partie sous tension électrique;

• ne jamais diriger le jet d’eau vers soi ou vers d’autres personnes

ou animaux;

• ne pas utiliser le nettoyeur lorsque d’autres personnes se trou-

vent dans la zone de travail si ces dernières ne portent pas les

vêtements de protection;

• ne pas bloquer le levier de fonctionnement de la poignée durant

le service;

• maintenir solidement la prise sur la poignée et la demi-lance car le

jet d’eau haute pression crée une force de réaction considérable;

• ne pas utiliser la machine sous la pluie ou dans des milieux très

humides;

• ne poser aucun objet sur la machine durant le fonctionnement;

• positionner la machine à plat et prévenir les manutentions non

désirées en utilisant des dispositifs opportuns d’arrêt;

• alimenter la machine avec de l’eau propre de manière continue;

ne pas alimenter la machine avec de l’eau salée ou des liquides

potentiellement dangereux (explosifs, toxiques ou inflammables);

• éviter de laisser la machine exposée à des températures très

basses, lorsqu’il existe le danger de gel;

• à la fin de chaque exercice, éteindre la machine en agissant sur

l’interrupteur;

• relier le nettoyeur au réseau hydrique en utilisant des tuyaux en

caoutchouc renforcés, d’une section appropriée et en vérifiant la

tenue des raccords;

• laver les pneus et leurs valves à une distance supérieure à 30 cm,

pour éviter que le jet à haute pression ne les endommage (ce fait

se manifeste avec un changement de couleur du pneu);

• utiliser seulement des détergents déclarés pour nettoyeurs à eau.

Attention Les réparations doivent être réalisées uniquement par du

personnel spécialisé. S’adresser toujours à l’un de nos

centres de service après-vente. Le non-respect des ins-

tructions ci-dessus libère le fabricant de toute responsa-

bilité et représente un usage négligé du produit.

6. MISE EN MARCHE DU NETTOYEUR

MONTAGE MACHINE

Avant la mise en marche, il faut monter la poignée en utilisant les 8

vis de fixation (voir Fig. 4).

En outre, il est nécessaire d’effectuer une vérification du niveau de

l’huile dans la pompe à haute pression qui devra être à la moitié du

voyant de contrôle (voir Fig. 8). Un emploi de la machine avec un niveau

d’huile insuffisant comporte la rupture de la pompe à haute pression.

Contrôler également que le filtre monté dans le raccord d’entrée

eau est propre (voir Fig. 9).

Fig. 4

MONTAGE ACCESSOIRES

Les accessoires sont fournis de la manière suivante (voir Fig. 5):

• le tuyau pour haute pression est déjà relié à la poignée automa-

tique et à la demi-lance fixe;

• l’embout de la lance est déjà préparé avec la buse eau à utiliser et

avec la tête porte-buse réglable; le modèle 200/30 est équipé de

lance double;

• (si demandé) le enrouleur maneel à monter; les instruction de

montage sont incluses dans l’emballage;

• (si demandé) le dispositifs pour hydrosablage voir les instruction

dans le paragraphe “7”.

Relier le tuyau H.P., ou le tuyau de connection à l’enrouleur au rac-

cord de sortie eau à haute pression sur le nettoyeur (raccord ra-

pide à vis).

Fig. 5

RACCORDEMENT AU RESEAU HYDRIQUE

Lorsque l’on utilise le raccord porte-tuyau en plastique déjà vissé

sur le tuyau d’entrée de l’eau du nettoyeur, il faut relier le tuyau en

caoutchouc avec diamètre intérieur de 19 mm ou de 25 mm pour le

modèle 200/30 (non fourni avec la machine).

Le fonctionnement normal du nettoyeur s’obtient si la pression

d’alimentation est d’au moins 1,5-2 bars; pour les pressions infé-

rieures, la quantité d’eau en entrée peut ne pas être suffisante. Le débit

de l’eau d’alimentation doit être au moins égal au débit nominal de la

machine. La température maximum de l’eau d’alimentation doit être de

40°C; les températures supérieures peuvent endommager les joints

d’étanchéité de la pompe.

Attention

D’éventuelles particules solides ou des bulles d’air peu-

vent obstruer la buse ou empêcher le fonctionnement

correct. Pour éviter tout ceci, il est conseillé d’effectuer

une première mise en marche du nettoyeur sans embout

terminal, en laissant sortir l’eau pendant quelques se-

condes.

Visser ensuite l’embout terminal sur la demi-lance fixe.

BRANCHEMENT AU RESEAU ELECTRIQUE

Brancher la machine à une installation électrique répondant aux

normes en vigueur. Les caractéristiques électriques sont indiquées

dans le tableau des données techniques et sur la plaquette d’identifica-

tion, qui doivent coïncider avec celles du réseau électrique. Avant d’in-

troduire la fiche électrique dans la prise, s’assurer que l’interrupteur de

la machine est en position “0”.

Tous les avertissements du paragraphe “5” restent valables; leur

non-respect fera échoir la garantie et libérera le fabricant de toute res-

ponsabilité.

Les nettoyeurs de la série MAXIMA sont prédisposés pour le bran-

chement à des lignes électriques d’alimentation de type triphasé 50Hz,

400V (200/30, 200/21, 200/15, 150/21, 150/15), ou monophasé 50Hz,

230V (120/10).

S’il est nécessaire de transformer une machine (excepté pour Mod.

200/30) de 400V triphasés à 230V triphasés il faut:

• remplacer le télérupteur, l’interrupteur marche-arret, le coffret de

controlle et le lampe témoin securité;

• relier les barrettes du bornier moteur comme indiqué dans le

schéma électrique attaché (voir paragraphe “11”);

• remplacer l’étiquette autocollante avec une indiquant le branche-

ment à la tension sélectionnée.

7. UTILISATION DU NETTOYEUR

MISE EN MARCHE

Après avoir vérifié que les opérations du paragraphe “6” ont été

correctement effectuées, pour la mise en marche procéder de la maniè-

re suivante:

• ouvrir le robinet du réseau hydrique;

• mettre en marche le nettoyeur en appuyant sur la touche de l’in-

terrupteur (position “I”);

• appuyer sur le levier du pistolet en le saisissant fortement et diri-

ger le jet d’eau vers la surface à nettoyer.

Sortie H.P.

Entrée

eau

Poignée

Demi-lance

fixe

Embout

avec buse

Moteur

Soupape

de réglable

Pompe

Circuit

by-pass

Tuyau H.P.

INTERRUPTION

La machine est équipée d’un dispositif d’arrêt machine temporisé;

par conséquent, si l’on relâche le levier du pistolet, la sortie d’eau est

immédiatement interrompue alors que le moteur pompe tourne encore

pendant 40 secondes environ. Ensuite le groupe s’arrête. Le nettoyeur

reprend automatiquement le fonctionnement normal en appuyant à

nouveau sur le levier de la poignée. Pendant les 40 secondes d’attente,

l’eau est remise en circulation, à la pression d’alimentation, dans le cir-

cuit de by-pass et l’on peut recommencer facilement et rapidement le

lavage, sans trop fatiguer le moteur avec des cycles fréquents d’alluma-

ge et d’extinction. En outre, la temporisation du “dispositif d’arrêt ma-

chine” sauvegarde la pompe car elle évite que les joints d’étanchéité

soient endommagés par l’eau qui se surchauffe à cause d’une recircula-

tion excessivement longue.

ARRET

Pour arrêter le nettoyeur il faut:

• appuyer sur la touche de l’interrupteur (position “0”);

• fermer l’alimentation de l’eau;

• décharger la pression résiduelle dans le circuit en maintenant le

levier de la lance jusqu’à ce que le jet d’eau ne s’arrête;

• bloquer le pistolet pour éviter une ouverture involontaire;

• débrancher la fiche de la prise de courant.

VARIATION PRESSION DE SORTIE DE L’EAU

La pression est étalonnée à la valeur nominale et maximum de

fonctionnement. Le réglage de la pression et du débit de la pompe

s’obtient en agissant sur la manette de réglage de la valve de by-pass

(voir Fig. 5). En la tournant dans le sens inverse des aiguilles d’une

montre, on provoque l’augmentation de la quantité d’eau mise en circu-

lation (by-pass), avec réduction conséquente du débit de refoulement à

la buse et donc de la pression de travail. Pour remettre la pression à la

valeur maximum/nominale de fonctionnement, tourner la manette dans

le sens des aiguilles d’une montre jusqu’en fin de course, sans forcer.

LAVAGE AVEC PRODUIT DETERGENT

Fig. 6

L’injection de produit détergent est effectuée en basse pression: à

cet effet, après avoir inséré le tuyau d’aspiration détergent dans un réci-

pient spécial (non fourni) contenant la substance chimique, à pistolet fer-

mé il faut tourner la tête porte-buse réglable dans le sens des aiguilles

d’une montre ou, pour le modèle 200/30, la manette située sur le flanc de

la lance double (voir Fig. 6) dans le sens inverse des aiguilles d’une

montre et ouvrir le robinet situé en aval de la soupape de réglage de la

pression (voir Fig. 9); la quantité de détergent peut être préalablement ré-

glée au moyen de ce même robinet. A la fin, toujours avec pistolet fermé,

il faut tourner la tête porte-buse réglable dans le sens des aiguilles d’une

montre ou, pour le modèle 200/30, la manette située sur le flanc de la

lance double (voir Fig. 6) pour reprendre la distribution normale sous

pression. Si l’emploi du détergent est arrêté pendant longtemps, enlever

le récipient, laver le filtre dans l’eau et fermer le robinet détergent.

Pour obtenir un bon lavage, vaporiser avec soin le détergent, laisser

agir pendant quelques minutes et rincer avec le jet d’eau à haute pression.

Attention

Il est conseillé d’utiliser exclusivement des produits dé-

tergents pour nettoyeurs; s’adresser au revendeur pour

savoir quels sont ces produits.

Attention

Il est conseillé de ne pas excéder avec la quantité de dé-

tergent afin de protéger l’environnement; se conformer

aux dosages indiqués sur les emballages de détergent.

Attention

A la fin de l’utilisation, rincer pendant au moins 2 mi-

nutes le circuit hydraulique de la machine en maintenant

le levier de la poignée enfoncé.

LAVAGE AVEC DISPOSITIF POUR HYDROSABLAGE (Accessoire en

option)

En appliquant sur le nettoyeur le dispositif pour hydrosablage, il

est possible de laver et de nettoyer des surfaces recouvertes de rouille,

peinture et incrustations tenaces.

Le dispositif pour hydrosablage est facile à appliquer (voir Fig. 7):

il suffit de remplacer l’embout standard avec l’embout pour hydrosabla-

ge (1) et d’insérer le tuyau d’aspiration sable (2) dans un récipient spé-

cial (non fourni) (3), en ayant soin d’utiliser du sable sec et de qualité

appropriée à l’emploi (sable au quartz ou sable siliceux; s’adresser au

revendeur) et de laisser sortir ledit tuyau de 30 mm du sable.

Fig. 7

1. Embout pour hydrosablage

2. Tuyau aspiration sable

3. Récipient sable (non fourni)

En mettant le nettoyeur en marche, le sable (a) est aspiré, mélangé

à l’eau (b) et projeté vers la surface à traiter, en la libérant des résidus

et des incrustations.

MANUTENTION ET DEPOT

Attention

Avant de déplacer l’appareil il faut:

• arrêter la machine selon les indications du paragraphe

“ARRET”;

• couper l’alimentation électrique en enlevant la fiche;

• fermer le robinet de l’alimentation hydraulique et dé-

visser le tuyau d’entrée de l’eau.

Après avoir enroulé le câble électrique et le tuyau haute pression

sur les dispositifs spéciaux, il faut saisir la machine par la poignée et la

faire glisser sur les roues. En appuyant sur la poignée, les roues avant

se soulèvent pour franchir les petits obstacles; avec les roues avant

soulevées, il est possible d’orienter la machine dans la direction sou-

haitée au moyen des roues arrière.

Attention

Ne jamais essayer de soulever le nettoyeur manuelle-

ment; le poids excessif pourrait provoquer des dom-

mages physiques importants.

La machine doit être rangée dans lieu à l’abri et protégé. En cas de

non-utilisation pendant une longue période, il est nécessaire de vider

complètement le circuit de l’eau, comme indiqué dans le paragraphe

“ARRET” et de protéger la machine contre la poussière. A la remise en

marche, vérifier l’absence de fissures sur les tuyaux hydrauliques.

PRECAUTIONS CONTRE LE GEL

Le nettoyeur ne doit pas être exposé au gel pendant l’hiver, si ce

n’est durant le fonctionnement normal; il est donc opportun, à la fin de

l’emploi, avant d’arrêter complètement le nettoyeur, de fermer le robi-

net de l’alimentation d’eau et de laisser le nettoyeur fonctionner jus-

qu’au vidage complet du circuit hydraulique.

En cas d’arrêts prolongés à des basses températures, il est

conseillé d’utiliser un produit antigel. Après avoir vidé le circuit hydrau-

lique, le nettoyeur se met en marche en faisant aspirer directement le li-

quide antigel à travers le tuyau d’aspiration de l’eau et à travers le tuyau

d’aspiration du produit détergent, jusqu’au remplissage complet du cir-

cuit hydraulique.

Basse

pression Haute

pression

Basse

pression

Haute

pression

Seulement pour

le modèle 200/30

Le liquide antigel est un produit dangereux pour l’envi-

ronnement. Par conséquent, il est important de suivre

les instructions indiquées sur l’emballage du produit.

8. OPERATIONS POUR LE SOIN ET L’ENTRETIEN

DU NETTOYEUR

Attention

Toutes les opérations décrites dans ce paragraphe doi-

vent être réalisées exclusivement par du personnel pro-

fessionnellement qualifié.

Attention

N’utiliser que des pièces détachées d’origine; s’adresser

aux centres de service après-vente pour les éventuels

besoins.

Pour un fonctionnement régulier et en toute sécurité de la machi-

ne, il est nécessaire d’effectuer périodiquement les opérations indi-

quées dans ce paragraphe.

Attention

Avant de commencer l’opération il faut:

• arrêter la machine selon les indications du paragraphe

“ARRET”;

• couper l’alimentation électrique en enlevant la fiche;

• fermer le robinet de l’alimentation hydraulique et dé-

visser le tuyau d’entrée de l’eau.

CONTROLE NIVEAU ET CHANGE HUILE POMPE

Le niveau d’huile dans la pompe doit être contrôlé périodiquement

en utilisant la jauge spéciale. L’huile doit être remplacée après les 50

premières heures de fonctionnement puis toutes les 500 heures de tra-

vail en utilisant de l’huile SAE 20/30 anti-mousse; pour remplacer l’hui-

le, il faut dévisser le bouchon de vidange de l’huile et laisser l’huile cou-

ler dans un récipient pour liquides (voir Fig. 8).

Fig. 8

L’huile récoltée ne doit pas être jeté dans l’environne-

ment; l’éliminer selon les lois en vigueur.

Visser le bouchon de vidange et introduire l’huile par l’orifice supé-

rieur à moitié hateur du voyant de controlle niveau.

NETTOYAGE FILTRE EAU

Le filtre, qui se trouve à l’intérieur du raccord porte-tuyau à l’entrée

de la pompe H.P., doit être nettoyé fréquemment et remonté avec soin

pour éviter l’aspiration d’air (voir Fig. 9).

Fig. 9

NETTOYAGE FILTRE DETERGENT

Le filtre doit être nettoyé toutes les fois que l’on réalise un lavage

avec injection de produit détergent. Après l’avoir démonté, il faut l’im-

merger dans l’eau pendant quelques minutes (voir Fig. 9).

REMPLACEMENT BUSE HAUTE PRESSION

La buse haute pression montée sur la lance est une pièce sujette à

usure et il est par conséquent nécessaire de la remplacer périodique-

ment. L’usure est identifiée par une baisse de la pression de fonction-

nement du nettoyeur; pour le remplacement, s’adresser au revendeur

habituel (voir Fig. 10).

Fig. 10

9. INCONVENIENTS, CAUSES ET REMEDES

INCONVENIENT DE FONCTIONNEMENT CAUSE REMEDE

• Vérifierlescaractéristiquesde líalimentation

•électrique

• Vérifierlesbranchementsélectriques

• Interventionprotectionthermique • Rétablir

• Avec l’interrupteur enfoncé, le moteur fait

•dubruit maisne démarre pas

• La tensionde réseauest inférieure à celle

•minimum nécessaire• Contrôlerque la tensionde réseauest appropriée

• Vérifierlescaractéristiquesde l’alimentation

•électrique

• Vérifierlesbranchementsélectriques

• Contrôlerque la buse eaucorrespond à

•celle déclarée de série

• Nettoyerla buse eau

• Réglerla valve de by-pass

• Laisserrefroidirpendant quelquesinstants

• Alimentationélectrique coupée ouinsuffisante

•

• Le nettoyeur ne se met pasenmarche

• Interventionde la protectionthermique dumoteur

•à cause d’une absorptionexcessive de courant

• Durant le fonctionnement, la machine s’arrête

et le voyant s’allume

Le tableau ci-après énumère les principaux dysfonctionnements potentiels, avec leurs causes et leurs solutions. En cas de dysfonctionnements, de

causes ou de remedes différents, s’adresser aux centres après-vente.

Raccord tuyau

(entrée eau)

Pompe

H.P.

Filtre

Tuyau en

caoutchouc

Filtre

détergent

Robinet

doseur

détergent

Buse

H.P.

Bouchon

contrôle

niveau

Bouchon de

vidange

Bouchon de

remplissage

INCONVENIENT DE FONCTIONNEMENT CAUSE REMEDE

• Buse usée • Remplacer labuse

• Buse non appropriée au type de machine • Remplacer labuse

• Valve by-pass non étalonnée • Procéder à l’étalonnage de lavalve

•

• Filtre alimentation eau obstrué • Nettoyer le filtre ou le remplacer

• Connexion réseau hydrique défectueuse • Contrôler le réseau hydrique

• Robinet détergent ouvert ou qui fuit • Fermer le robinet détergent ou le remplacer

• Joints pompe usés • Remplacer les joints

• Valve obstruée ou déformée • Nettoyer ou remplacer lavalve

• Saleté dans lavalve by-pass • Nettoyer lavalve

• Alimentation hydraulique interrompue ou

insuffisante • Contrôler le réseau hydraulique

• Robinet détergent ouvert ou qui fuit • Fermer le robinet détergent ou le remplacer

• Lapompe aspire de l’air • Vérifier laprésence d’éventuelles fuites et

•serrer tous les raccords

• Air à l’intérieur des tuyauteries • Détacher lapoignée du tuyau H.P. et faire sortir

•l’eau pendant quelques minutes à machine

•allumée

• Robinet détergent ouvert et/ou récipient

•détergent vide • Fermer le robinet détergent et/ou remplir le

•récipient du détergent

• Valve by-pass bloquée • Démonter lavalve et lanettoyer ou laremplacer

• Joints de lapompe usés • Remplacer les joints

• Valves d’aspiration et/ou de refoulement

•de lapompe obstruées, sales ou usées • Contrôler les surfaces de fermeture des valves

•et les nettoyer ou remplacer les valves

• Mise en marche de lamachine sans avoir

•déchargé complètement l’air du circuit • Enlever lapoignée et laisser lapompe H.P.

•fonctionner pendant quelques secondes

• Pompe bruyante • Roulements de lapompe usés • Remplacer les roulements

• Pourcentage élevé d’humidité dans l’air • Remplacer l’huile deux fois plus souvent

•que ce qui est indiqué

• Joints de lapompe usés • Remplacer les joints

• Joints usés • Remplacer les joints

• Pistons usés • Remplacer les pistons

• Fuites d’huile entre culasse et corps pompe • Bagues d’étanchéité côté corps pompe usées • Remplacer les bagues d’étanchéité

• Fuite dans lapoignée • Remplacer lapoignée

• Fuites du tuyau haute pression ou d’autres

•pièces du circuit hydraulique • Vérifier l’état du tuyau H.P. et de tout le

•circuit hydraulique

• Valve de réglage défectueuse • Démonter lavalve et lanettoyer ou laremplacer

• Filtre détergent obstrué • Nettoyer filtre ou le remplacer

• Robinet détergent fermé • Ouvrir le robinet ou le remplacer

• Récipient vide • Remplir le récipient

• Lamachine ne distribue pas de détergent

• L’huile de lapompe H.P. présente des traces

•d’eau (l’huile aune couleur blanchâtre)

• Fuites d’eau entre culasse et corps pompe

• Durant le fonctionnement, lapression est

•irrégulière

• Lavalve de réglage se réarme avec le levier

•d’actionnement au repos

• Le jet d’eau est régulier mais à des valeurs

•de pression très basses

• Vibrations dans le tuyau haute pression ou bien

•lapompe fonctionne à des pulsations irrégulières,

•variations de pression et bruit

10. ELIMINATION DU PRODUIT

Au terme de sa vie fonctionnelle, ce produit doit être éliminé suivant les règles du recyclage local, conformément aux dispositions législatives en vi-

gueur, que l’utilisateur est tenu de respecter à la lettre.

Avant la mise au rebut, contrôler l’étiquette apposée sur l’appareil: si ce symbole y figure, cela indique que l’élimination du produit est réglemen-

tée par la directive 2003/96/EC sur les appareils électriques et électroniques (Waste Electrical and Electronic Equipment, WAEE).

L’utilisateur est tenu de se renseigner sur le système local de récolte des produits électriques et électroniques et d’en suivre les prescriptions.

L’élimination incontrôlée de ce produit avec les autres déchets ménagers peut entraîner de graves préjudices à l’environnement et à la santé humai-

ne. Les contrevenants sont passibles des sanctions prévues par les autorités administratives locales.

1. VORBEMERKUNG

Sehr geehrter Kunde, wir danken Ihnen für die Wahl unseres Gerä-

tes. Es wurde auf der Basis unserer jahrzehntelangen Erfahrung ent-

wickelt und unter Verwendung hochwertiger Materialien und einer zerti-

fizierten Prozesskontrolle gefertigt, um Ihnen eine zufrieden stellende

Nutzung und eine dauerhafte Qualität zu gewährleisten.

Achtung

Vor Inbetriebnahme des Gerätes lesen Sie bitte die Be-

triebsanleitung durch, die fester Bestandteil des Gerätes

ist. Sie enthält wichtige Hinweise zur Sicherheit und In-

standhaltung, mit deren Beachtung Sie Gefahren für sich

selbst und Dritte sowie Geräteschäden vermeiden. Be-

wahren Sie die vorliegende Betriebsanleitung auf und

händigen Sie sie etwaigen Nachbenutzern aus.

2. VERWENDUNGSZWECK

Die Hochdruckreiniger der Serie MAXIMA sind Geräte für den ge-

werblichen Gebrauch zur Kaltwasser-Hochdruckreinigung. Sie sind

ausschließlich für die Reinigung von Werkzeugen, Maschinen, Fahrzeu-

gen, Gebäuden und anderweitigen Flächen bestimmt, die mit einem

Hochdruckstrahl behandelbar sind. Anderweitiger Gebrauch gilt als un-

sachgemäß. Der Hersteller haftet in keiner Weise für Personen- und

Sachschäden infolge des unsachgemäßen Gebrauchs des Gerätes oder

der Nichtbeachtung der Sicherheits- und Instandhaltungsvorschriften.

Durch Anbau eines entsprechenden Zubehörteils an den Hoch-

druckreiniger ist das Gerät für die Sandstrahlreinigung geeignet.

3. ENTFERNUNG UND ENTSORGUNG DER VER-

PACKUNG

Wenn die Verpackung beschädigt oder bereits geöffnet ist, wenden

Sie sich bitte an Ihren Händler.

Die Entfernung der Versandpackung ist wie folgt vorzunehmen:

• Das Kunststoffband zur Befestigung am Holzuntersatz entfernen;

• Die Kartonpackung nach oben abziehen;

• Das serienmäßige Zubehör und die Kartontrennung vom oberen

Gerätebereich entfernen;

• Den Transportgriff herausziehen;

• Die Blechsicherungen der Laufrollen des Gerätes entfernen;

• Den Hochdruckreiniger seitlich vom Untersatz herunterschieben.

Achtung

Das Gerät niemals von Hand anheben. Das hohe Gewicht

kann zu erheblichen körperlichen Schäden führen.

Die Verpackungselemente stellen eine Gefahr für Kinder

dar und sind daher für diese unzugänglich aufzubewah-

ren.

Die Verpackungselemente sind nach den geltenden Vor-

schriften zum Umweltschutz zu entsorgen.

4. VERPACKUNGSINHALT: STANDARDAUSSTAT-

TUNG UND ZUBEHÖR

Inhalt der Verpackung (siehe Abb. 1): Gerätekorpus; Transportgriff;

Hochdruckschlauch (10 m); Pistole mit Strahlrohr und Düsenaufsatz.

Abb. 1

Nach Auspacken des Gerätes und seines Zubehörs ist deren Un-

versehrtheit zu überprüfen. In Zweifelsfällen dürfen der Hochdruckreini-

ger bzw. sein Zubehör nicht verwendet werden und ist der Händler zu

kontaktieren. Es ist des Weiteren das Vorhandensein des Typenschildes

zu überprüfen, das die wichtigsten technischen Daten des Gerätes an-

gibt. Bei Fehlen des Typenschildes ist unverzüglich der Händler zu in-

formieren (siehe Abb. 2).

Abb. 2

Der Hersteller liefert ein Gerät, das zu Zwecken einer Platz sparen-

den Verpackung und aus Transportgründen teilweise zerlegt verpackt

ist. Die sichere Benutzung des Gerätes wird dadurch in keiner Weise

beeinträchtigt. Der Benutzer hat die ordnungsgemäßen Betriebsbedin-

gungen und Betriebssicherheit des Gerätes herzustellen, indem er den

Transportgriff und das serienmäßige Zubehör gemäß den Montagean-

weisungen aus Abschnitt “6” anbaut.

Als Zubehör sind die folgenden Artikel lieferbar (siehe Abb. 3 für die

wichtigsten Zubehörteile und siehe im Katalog für eine komplette Liste):

• Manueller Schlauchaufroller; • Sandstrahl-Set.

Abb. 3

5. SICHERHEITSANWEISUNGEN UND ALLGEMEI-

NE HINWEISE

Vor Inbetriebnahme sind die Anweisungen aus der vorliegenden Be-

triebsanleitung durchzulesen. Die Anweisungen sind streng zu beachten.

Hinweise:

• Der Hochdruckreiniger darf nur von erfahrenen Personen benutzt

werden. Kindern ist die Benutzung verboten;

• Den Netzstecker nicht mit nassen Händen ergreifen;

• Den Hochdruckreiniger an ein Stromnetz anschließen, das der

am Gerät angegebenen Anschlussspannung entspricht;

• Das Netzkabel an ein Stromnetz mit FI-Schutzschalter ansch-

ließen (Empfindlichkeit 30 mA);

• Das Gerät an ein geerdetes Stromnetz anschließen;

• Das Netzkabel nicht ziehen und vor Quetschungen schützen;

• Keine minderwertig reparierten Kabel verwenden;

• Eventuelle Verlängerungskabel müssen normgerecht ausgeführt

sein und ihr Querschnitt soll mindestens gleich dem des Geräte-

netzkabels sein;

• Vor Reinigungs- oder Wartungsarbeiten am Gerät ist der Hoch-

druckreiniger vom Strom- und Wasserversorgungsnetz zu trennen;

• Den Netzstecker nicht am Kabel aus der Steckdose ziehen. Zum

Verstellen des Gerätes nicht an den Schläuchen oder am Kabel

ziehen;

• Sicherstellen, dass alle Anschlussschläuche fest verschraubt

sind;

• Kontrollieren, dass der Verbindungsschlauch zwischen der Pisto-

le und dem Hochdruckreiniger nicht abgeknickt oder beschädigt

ist. Bei Beschädigung ist er unverzüglich auszuwechseln, da er

wie Pistole, Anschlüsse und Netzkabel ein sicherheitsrelevantes

Bauteil des Hochdruckreinigers ist;

• Es dürfen nur vom Hersteller zugelassene Original-Ersatzteile

verwendet werden, die für einen sicheren Betrieb des Gerätes

bürgen;

• Das Gerät vor Inbetriebnahme kontrollieren und während des Ge-

brauchs regelmäßig überwachen. Das Gerät darf nicht in der

Nähe von Kindern oder Tieren benutzt werden;

• Den Wasserstrahl nicht auf den Hochdruckreiniger oder andere

stromführende Teile richten;

• Den Wasserstrahl niemals auf sich selbst oder andere Personen

oder Tiere richten;

Transportgriff

Pistole mit

Strahlrohr

HD-Schlauch

Düsenaufsatz

Gerätekorpus

• Den Hochdruckreiniger nicht verwenden, wenn sich andere Per-

sonen ohne Schutzbekleidung im Arbeitsbereich aufhalten;

• Den Bedienhebel der Pistole während des Betriebs nicht blockieren;

• Die Pistole und das Strahlrohr fest ergreifen, weil der Hochdruck-

wasserstrahl eine erhebliche Rückschlagkraft erzeugt;

• Das Gerät nicht unter Regen oder in sehr feuchten Umgebungen

benutzen;

• Während des Betriebs keine Gegenstände auf dem Gerät ablegen.

• Das Gerät auf einer ebenen Unterlage abstellen und unbeabsich-

tigte Positionswechsel unter Verwendung geeigneter Feststellvor-

richtungen vermeiden;

• Das Gerät kontinuierlich mit sauberem Wasser versorgen. Das

Gerät nicht mit Salzwasser oder potentiell gefährlichen (explosions-

fähigen, toxischen oder feuergefährlichen) Flüssigkeiten versorgen;

• Das Gerät darf keiner Frostgefahr ausgesetzt werden;

• Nach jedem Betrieb ist das Gerät am Netzschalter auszuschalten.

• Den Hochdruckreiniger mit verstärkten Gummischläuchen mit

geeignetem Querschnitt an das Wassernetz anschließen und die

Dichtigkeit der Anschlüsse überprüfen;

• Reifen und Reifenventile mit einem Abstand von mehr als 30 cm

reinigen, da sie andernfalls vom Hochdruckstrahl beschädigt

werden könnten (an der farblichen Veränderung des Reifens er-

kennbar);

• Nur deklarierte Spezialreinigungsmittel für Hochdruckreiniger

verwenden.

Achtung

Reparaturen dürfen nur vom Fachmann ausgeführt wer-

den. Wenden Sie sich stets an eines unserer Kunden-

dienstzentren. Die Nichtbeachtung dieser Anweisungen

enthebt den Hersteller von jeglicher Haftbarkeit und

stellt einen fahrlässigen Gebrauch des Produktes dar.

6. INBETRIEBNAHME DES HOCHDRUCKREINIGERS

ZUSAMMENBAU DES GERÄTES

Vor der Inbetriebnahme ist der Transportgriff unter Verwendung

der 8 Befestigungsschrauben anzubauen (siehe Abb. 4).

Des Weiteren ist der Ölstand in der Hochdruckpumpe zu kontrollie-

ren, der sich in der Mitte des Ölstandsanzeigers befinden soll (siehe

Abb. 8). Die Benutzung des Gerätes bei zu niedrigem Ölstand hat die

Beschädigung der Hochdruckpumpe zur Folge.

Kontrollieren, dass der Filter am Wassereinlaufanschluss sauber ist

(siehe Abb. 9).

Abb. 4

ANBAU DES ZUBEHÖRS

Das Zubehör wird wie folgt geliefert (siehe Abb. 5):

• Der Hochdruckschlauch ist bereits mit der Automatikpistole und

dem festen Strahlrohr verbunden;

• Der Aufsatz des Strahlrohrs verfügt bereits über die Wasserdüse

und den verstellbaren Düsenkopf; das Modell 200/30 ist mit Dop-

pelstrahlrohr ausgestattet;

• (wenn erforderlich) die manuelle Schlauchaufroller, auseinander-

gebaut; die Belehrungs sind in der Vepackung;

• (wenn erforderlich) die Sandstrahl-Set: sehen die Belehrungs in

der Paragraph “7”.

Den HD-Schlauch an den Hochdruck-Wasseraustrittsanschluss,

oder die manueller schlauchanfroller am Hochdruckreiniger ansch-

ließen (Schnellanschluss mit Schraubverbindung).

Abb. 5

WASSERANSCHLUSS

Unter Verwendung des Schlauchanschlusses aus Kunststoff, der

bereits an den Wassereintrittsschlauch des Hochdruckreinigers ange-

schraubt ist, ist ein Gummischlauch mit einem Innendurchmesser von

19 mm oder 25 mm für das Modell 200/30 (nicht mit dem Gerät mitge-

liefert) anzuschließen.

Ein ordnungsgemäßer Betrieb des Hochdruckreinigers wird er-

reicht, wenn der Versorgungsdruck mindestens 1,5-2 bar beträgt. Bei

niedrigeren Drücken kann die zulaufende Wassermenge nicht ausrei-

chend sein. Die Fördermenge des zulaufenden Wassers muss minde-

stens gleich der Nennfördermenge des Gerätes sein.

Die maximale Temperatur des zulaufenden Wassers soll 40°C betra-

gen; höhere Temperaturen können die Pumpendichtungen beschädigen.

Achtung

Eventuelle Verunreinigungen oder Luftbläschen könnten

die Düse verstopfen oder den einwandfreien Betrieb ver-

hindern. Zur Vermeidung dessen wird empfohlen, den

Hochdruckreiniger ohne Düsenaufsatz in Betrieb zu neh-

men und das Wasser einige Sekunden herauslaufen zu

lassen.

Anschließend den Aufsatz auf das feste Strahlrohr aufschrauben.

STROMANSCHLUSS

Das Gerät ist an ein Stromnetz anzuschließen, das den geltenden

Normvorschriften entspricht. Die Stromwerte sind in der Tabelle mit

den technischen Daten und auf dem Typenschild angegeben und müs-

sen mit den Netzstromwerten übereinstimmen. Vor Anschluss des

Steckers an die Steckdose ist sicherzustellen, dass der Netzschalter des

Gerätes auf “0” geschaltet ist.

Es gelten sämtliche Anweisungen aus Kapitel “5”, deren Nichtbe-

achtung den Verfall der Garantie bewirkt und den Hersteller von jegli-

cher Haftung befreit.

Die Hochdruckreiniger der Serie MAXIMA sind für den Anschluss

an Stromnetze mit Dreiphasenstrom, 50Hz, 400V (200/30, 200/21,

200/15, 150/21, 150/15) oder Einphasenstrom, 50Hz, 230V (120/10)

geeignet.

Falls ein Gerät (auß für Mod. 200/30) von 400V Dreiphasenstrom auf

230V Dreiphasenstrom umgestellt werden soll, ist wie folgt vorzugehen:

• Den Fernschalter, den Hauptschaler, die Stenergerät und die

Kontrollampe auswechseln;

• Die Anschlüsse der Motorklemmenleiste gemäß dem anliegende

Schaltplan anschließen (siehe Abschnitt “11”);

• Das Klebeetikett durch ein Etikett ersetzen, das den Anschluss

mit der gewählten Spannung angibt.

7. BETRIEB DES HOCHDRUCKREINIGERS

INGANGSETZUNG

Nachdem die Ausführung der Schritte aus Abschnitt “6” überprüft

wurde, ist das Gerät wie folgt ingangzusetzen:

• Den Hahn des Wassernetz öffnen;

• Den Hochdruckreiniger durch Schalten des Netzschalters in die

Position “I” ingangsetzen;

• Den Bedienhebel der Pistole, die fest ergriffen sein soll, drücken

und den Wasserstrahl auf die zu reinigende Fläche richten.

UNTERBRECHUNG DES BETRIEBS

Das Gerät ist mit einer zeitgeschalteten Anlaufsicherung ausgestat-

tet. Wenn der Bedienhebel der Pistole losgelassen wird, erfolgt die so-

fortige Unterbrechung des Wasserstrahls, während der Pumpenmotor

noch ungefähr 40 Sekunden weiterarbeitet, danach erfolgt die Stillset-

HD-Austritt

Wassereintritt

Pistole

Festes

Strahlrohr

Düsenaufsatz

Motor

Regelventil

Pumpe

Bypass-Kreis

HD-Schlauch

zung der Einheit. Der Hochdruckreiniger nimmt automatisch durch

Betätigung des Pistolenhebels den Betrieb wieder auf. Während der 40

Sekunden wird das Wasser mit Versorgungsdruck im Bypass-System

in Umlauf gesetzt, so dass die Reinigung einfach und rasch wieder auf-

genommen werden kann, ohne den Motor durch häufige Ein- und Aus-

schaltvorgänge zu belasten. Die zeitgeschaltete Anlaufsicherung schützt

auch die Pumpe, weil die Beschädigung der Dichtungen durch die er-

höhte Temperatur infolge eines zu lang anhaltenden Wasserumlaufs

verhindert wird.

STILLSETZUNG

Der Hochdruckreiniger ist wie folgt stillzusetzen:

• Netzschalter auf die Position “0” schalten;

• Wasserzulauf schließen;

• Den Kreislauf druckfrei schalten, indem der Pistolenhebel nieder-

gedrückt wird, bis kein Wasser mehr herausläuft;

• Die Pistole sperren, um eine unabsichtliche Öffnung zu vermeiden;

• Den Netzstecker ziehen.

REGULIERUNG DES WASSERAUSTRITTSDRUCKS

Der Druck ist auf den nominalen und maximalen Betriebsdruck ta-

riert. Die Regulierung des Drucks und der Fördermenge erfolgt am Re-

gelknauf des Bypass-Ventils (siehe Abb. 5). Durch deren Verdrehen

entgegen dem Uhrzeigersinn werden die umlaufende Wassermenge

(Bypass) erhöht und die nach der Düse gesandte Menge und somit der

Arbeitsdruck verringert. Um den Druck erneut auf den maximalen/no-

minalen Betriebswert zu bringen, ist der Knauf im Uhrzeigersinn ohne

Gewaltanwendung bis zum Anschlag zu drehen.

REINIGUNG MIT REINIGUNGSMITTEL

Abb. 6

Die Zudosierung des Reinigungsmittels erfolgt mit Niederdruck.

Nachdem der Schlauch für die Reinigungsmittelaufsaugung in den hier-

für vorgesehenen Behälter (nicht mitgeliefert) getaucht wurde, ist der re-

gulierbare Düsenkopf des Doppelstrahlrohres bei geschlossener Pistole

entgegen dem Uhrzeigersinn zu verdrehen bzw. am Modell 200/30 der

Knauf neben dem Doppelstahlrohr im Uhrzeigersinn zu verdrehen (siehe

Abb. 6) und der Hahn hinter dem Druckregelventil zu öffnen. Die Menge

des Reinigungsmittels kann über diesen Hahn vorreguliert werden (siehe

Abb. 9). Zum Abschluss ist, ebenfalls bei geschlossener Pistole, der re-

gulierbare Düsenkopf bzw. am Modell 200/30 der Knauf neben dem Dop-

pelstahlrohr im Uhrzeigersinn zu verdrehen (siehe Abb. 6), um den nor-

malen Wasserbetrieb wieder aufzunehmen. Wenn das Reinigungsmittel

über längere Zeit nicht verwendet wird, ist der Behälter zu entfernen, der

Filter in Wasser auszuspülen und der Reinigungsmittelhahn zu schließen.

Für eine gründliche Reinigung ist das Reinigungsmittel aufzu-

sprühen, einige Minuten einwirken zu lassen und anschließend mit dem

Hochdruckwasserstrahl zu reinigen.

Achtung

Es wird empfohlen, nur Spezialreinigungsmittel für Hoch-

druckreiniger zu verwenden. Lassen Sie sich hierzu von

Ihrem Händler beraten.

Achtung

Aus Gründen des Umweltschutzes sollte nicht zu viel Rei-

nigungsmittel verwendet werden; es sind die Dosiermen-

gen laut Packungsangaben zu beachten.

Achtung

Nach dem Gebrauch ist mindestens 2 Minuten der Was-

serkreislauf des Gerätes durchzuspülen, indem der Be-

dienhebel der Pistole betätigt wird.

REINIGUNG MIT ER SANDSTRAHLVORRICHTUNG (optionales Zu-

behör)

Unter Verwendung der Sandstrahlvorrichtung können Flächen ger-

einigt werden, die mit Rost, Anstrichen oder hartnäckigem Schmutz be-

deckt sind.

Die Sandstrahlvorrichtung ist einfach anzubauen (siehe Abb. 7). Es

braucht nur der Standardaufsatz gegen den Sandstrahlaufsatz (1) aus-

gewechselt und der Sandsaugschlauch (2) in einen hierfür vorgesehe-

nen Behälter (nicht mitgeliefert) eingesetzt zu werden. Es ist darauf zu

achten, dass trockener Sand von zweckgemäßer Qualität (Quarzsand

oder Kieselsand, Ihr Händler gibt Ihnen gern Auskunft) verwendet wird.

Der Schlauch soll 30 mm aus dem Sand austreten.

Abb. 7

1. Sandstrahlaufsatz

2. Sandsaugschlauch

3. Sandbehälter (nicht mitgeliefert)

Bei Ingangsetzung des Hochdruckreinigers wird der Sand (a) ange-

saugt, mit dem Wasser (b) vermischt und nach der zu reinigenden

Fläche geschleudert, die er von hartnäckigen Verunreinigungen befreit.

TRANSPORT UND AUFBEWAHRUNG

Achtung

Vor Positionswechsel des Gerätes sind folgende Schritte

auszuführen:

• Das Gerät nach den Anweisungen aus Abschnitt “STILL-

SETZUNG” stillsetzen;

• Das Gerät durch Ziehen des Netzsteckers von der elek-

trischen Energieversorgung trennen;

• Den Wasserzulaufhahn schließen und den Wasserein-

trittsschlauch abschrauben.

Nachdem das Netzkabel und der Hochdruckschlauch an den hierfür

vorgesehenen Vorrichtungen aufgerollt wurden, ist das Gerät am

Transportgriff zu ergreifen und auf den Laufrollen zu verfahren. Durch

Herunterdrücken des Transportgriffs werden die vorderen Laufrollen

angehoben und können kleinere Hindernisse überwunden werden. Bei

angehobenen Laufrollen und Verdrehen des Gerätes auf den hinteren

Laufrollen kann das Gerät in die gewünschte Richtung ausgerichtet

werden.

Achtung

Das Gerät niemals von Hand anheben. Das hohe Gewicht

kann zu erheblichen körperlichen Schäden führen.

Das Gerät ist an einem geschützten Ort abzustellen. Bei längerer

Nichtbenutzung ist der Wasserkreislauf gemäß den Anweisungen aus

Abschnitt “STILLSETZUNG” vollständig zu entleeren und das Gerät vor

Staub zu schützen. Bei erneuter Inbetriebnahme ist zu überprüfen, dass

die Wasserschläuche keine Risse oder Schnitte aufweisen.

FROSTSCHUTZ

In der kalten Jahreszeit muss das Gerät vor Minusgraden ge-

schützt werden, wenn es nicht in Betrieb ist. Nach der Benutzung ist

vor vollständiger Stillsetzung daher der Wasserzulaufhahn zu schließen

und der Hochdruckreiniger bis zur vollständigen Entleerung des Was-

serkreislaufs in Betrieb zu lassen.

Im Fall von längeren Betriebspausen bei niedrigen Temperaturen

wird empfohlen, ein Frostschutzmittel zu benutzen. Hierzu wird der

Hochdruckreiniger nach Entleerung des Wasserkreislaufs inganggesetzt

und das Frostschutzmittel direkt über die Ansaugschläuche für das

Wasser und das Reinigungsmittel aufgesaugt, bis der Wasserkreislauf

vollständig gefüllt ist.

Niederdruck

Zudosierung Hochdruck

Normaler

Niederdruck

Zudosierung

Hochdruck

Normaler

Nur für Modell

200/30

Das Frostschutzmittel ist umweltschädlich. Beachten Sie

daher genau die Packungsangaben.

8. REINIGUNG UND INSTANDHALTUNG DES

HOCHDRUCKREINIGERS

Achtung Alle in diesem Abschnitt aufgeführten Schritte dürfen

nur von qualifizierten Personen ausgeführt werden.

Achtung Es dürfen nur Original-Ersatzteile verwendet werden.

Wenden Sie sich an eines unserer Kundendienstzentren.

Für einen ordnungsgemäßen und sicheren Betrieb des Gerätes sind

die nachstehend in diesem Abschnitt aufgeführten Arbeiten regelmäßig

auszuführen.

Achtung Vor Arbeiten am Gerät sind die folgenden Schritte auszu-

führen:

• Das Gerät nach den Anweisungen aus Abschnitt “STILL-

SETZUNG” stillsetzen;

• Das Gerät durch Ziehen des Netzsteckers von der elek-

trischen Energieversorgung trennen;

• Den Wasserzulaufhahn schließen und den Wasserein-

trittsschlauch abschrauben.

KONTROLLE DES ÖLSTANDS UND ÖLWECHSEL DER PUMPE

Der Ölstand der Pumpe ist regelmäßig an der Ölstandsanzeige zu

überprüfen. Das Öl ist nach den ersten 50 Betriebsstunden und ansch-

ließend alle 500 Betriebsstunden mit der Ölsorte SAE 20/30 nicht

schaumbildend auszuwechseln. Zum Ölwechsel sind der Ölablassstopfen

abzuschrauben und ist das Öl in einen Behälter ablaufen zu lassen (siehe

Abb. 8).

Abb. 8

Das Altöl darf nicht in die Umwelt gebracht werden und

ist nach den geltenden Normvorschriften zu entsorgen.

Den Ablassstopfen anschrauben und das Öl über die obere Öff-

nung bis zum die hälfe der Standcontroller.

REINIGUNG DES WASSERFILTERS

Der Filter im Schlauchanschluss am Pumpeneinlauf ist regelmäßig

zu reinigen und ordnungsgemäß wieder einzusetzen, um das Ansaugen

von Luft zu vermeiden (siehe Abb. 9).

Abb. 9

REINIGUNG DES REINIGUNGSMITTELFILTERS

Der Filter ist jedes Mal zu reinigen, wenn der Betrieb unter Zudo-

sierung von Reinigungsmittel erfolgt. Nach dem Ausbau ist der Filter ei-

nige Minuten in Wasser zu tauchen (siehe Abb. 9).

WECHSEL DER HOCHDRUCKDÜSE

Die Hochdruckdüse am Strahlrohr ist ein Verschleißteil und des-

halb regelmäßig auszuwechseln. Der Verschleiß ist an einem verringer-

ten Betriebsdruck des Hochdruckreinigers erkennbar. Für den Wechsel

ist der Händler zu kontaktieren (siehe Abb. 10).

Abb. 10

9. STÖRUNGEN, URSACHEN UND ABHILFEN

BETRIEBSSTÖRUNG URSACHE ABHILFE

• Stromwerte desVersorgungsnetzesüberprüfen

•

• Elektrische Anschlüsse überprüfen

• Thermoschutz ausgelöst•Zurückstellen

•

Nach EinschaltendesNetzschalters ist einBetrieb-

sgeräusch vernehmbar, derMotorstartet abernicht

•• Die Netzspannung ist kleineralsdie erforderliche

Minimalspannung

•• Kontrollieren, dass die Netzspannung

angemessenist

• Stromwerte desVersorgungsnetzesüberprüfen

•

• Elektrische Anschlüsse überprüfen

• Kontrollieren, dass die Wasserdüse dem

Serienbauteil entspricht

•

• Wasserdüse reinigen

• Bypass-Ventil regulieren

• Einige Minutenabkühlenlassen

• Stromversorgung unterbrochenoderunzureichend

•

Stromversorgung unterbrochenoderunzureichend

•

• DerHochdruckreinigerstartet nicht

• Auslösung desthermischenMotorschutzes

aufgrund einerzuhohenStromaufnahme

•

Während desBetriebsschaltet sich dasGerät aus

und die Kontrollleuchte schaltet sich ein

In der nachstehenden Tabelle werden die häufigsten Störungen mit den diesbezüglichen Ursachen und Abhilfen aufgeführt. Bei nicht aufgelisteten

Störungen oder anderweitigen Ursachen oder Abhilfen wenden Sie sich bitte an eines unserer Kundendienstzentren.

Hahn

Reinigungs

Reinigungs-

mittelfilter

Filter

Schlauchanschluss

(Wassereinlauf)

HD-Pumpe

Gummischlauch

Hochdruckdüse

A.P.

Ölkontrollstopfen

Ablassstopfen

Füllstopfen

BETRIEBSSTÖRUNG URSACHE ABHILFE

• Verschleiß der Düse • Düse auswechseln

• Düse nicht für den Gerätetyp geeignet • Düse auswechseln

• Bypass-Ventil nicht tariert • Ventil tarieren

•

• Wasserzulauffilter verstopft • Filter reinigen oder auswechseln

• Anschluss an das Wassernetz nicht

ordnungsgemäß • Wassernetz kontrollieren

• Reinigungsmittelhahn geöffnet oder undicht •

Reinigungsmittelhahn schließen oder auswechseln

• Verschleiß der Pumpendichtungen • Dichtungen auswechseln

• Düse verstopft oder verformt • Düse reinigen oder auswechseln

• Bypass-Ventil verunreinigt • Ventil reinigen

• Wasserversorgung unterbrochen oder

unzureichend • Wassernetz kontrollieren

• Reinigungsmittelhahn geöffnet oder undicht •

Reinigungsmittelhahn schließen oder auswechseln

• Pumpe saugt Luft an• Überprüfen, ob undichte Stellen vorhanden sind,

und alle Anschlüsse fest anziehen

•

• Luft in den Leitungen • Pistole vom HD-Schlauch entfernen und einige

Minuten lang bei eingeschaltetem Gerät das

Wasser herauslaufen lassen

•

• Reinigungsmittelhahn geöffnet bzw.

Reinigungsmittelbehälter leer

•• Reinigungsmittelhahn schließen bzw.

Reinigungsmittelbehälter auffüllen

•

• Bypass-Ventil blockiert • Ventil abbauen und reinigen oder auswechseln

• Pumpendichtungen abgenutzt • Dichtungen auswechseln

• Saug- oder förderseitiges Pumpenventil

verstopft, verschmutzt oder abgenutzt

•• Schließflächen der Ventile kontrollieren und

reinigen oder Ventile auswechseln

•

• Inbetriebnahme des Gerätes ohne vollständige

Entlüftung des Wasserkreislaufes

•• Pistole entfernen und HD-Pumpe einige

Sekunden in Betrieb lassen

•

• Starkes Laufgeräusch der Pumpe • Pumpenlager abgenutzt • Lager auswechseln

• Hohe Luftfeuchtigkeit • Vorgeschriebene Ölwechselintervalle halbieren

•

• Pumpendichtungen abgenutzt • Dichtungen auswechseln

• Dichtungen abgenutzt • Dichtungen auswechseln

• Kolben abgenutzt • Kolbens auswechseln

• Ölaustritt zwischen Pumpenkopf und

Pumpenkorpus

• Dichtungsringe auf der Pumpenkorpusseite

abgenutzt • Dichtungsringe auswechseln

• Pistole undicht • Pistole auswechseln

• Hochdruckschlauch oder andere Teile

des Wasserkreislaufs undicht

•• Zustand des HD-Schlauchs und des gesamten

Wasserkreislaufs überprüfen

•

• Regelventil defekt • Ventil ausbauen und reinigen oder auswechseln

• Reinigungsmittelfilter verstopft • Filter reinigen oder auswechseln

• Reinigungsmittelhahn geschlossen • Hahn öffnen oder auswechseln

• Behälter leer • Behälter füllen

• Gerät dosiert kein Reinigungsmittel zu

• Wasser im Öl der HD-Pumpe

(weißliche Färbung des Öls)

•

• Wasseraustritt zwischen Pumpenkopf und

Pumpenkorpus

• Druckschwankungen während des Betriebs

•

• Regelventil wird bei Bedienhebel in Ruhestellung

zurückgestellt

•

• Der Wasserstrahl ist gleichmäßig, aber mit

zu niedrigem Druck

•

• Vibrationen im Hochdruckschlauch oder

Pumpenbetrieb mit Stockungen,

Druckschwankungen und starkem

Betriebsgeräusch

•

10. ENTSORGUNG

Am Ende seiner Lebensdauer muss dieses Produkts für die Verschrottung und Entsorgung dem örtlichen System für die getrennte Sammlung über-

geben werden, wie es die geltenden gesetzlichen Bestimmungen vorschreiben, die strikt befolgt werden müssen.

Vor der Verschrottung das Typenschild der Maschine kontrollieren: Wenn es das Symbol trägt, dann unterliegt die Entsorgung der Richtlinie

2002/96/EG über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment, WAEE).

Man muss sich daher über das örtliche System für die Sammlung von elektrischen und elektronischen Geräten informieren und die entsprechenden

Vorschriften beachten.

Die vorschriftswidrige Entsorgung dieses Produkts in den Hausmüll kann schwerwiegende Umwelt- und Gesundheitsschäden nach sich ziehen

und wird von den örtlichen Behörden unter Strafe gestellt.

1. INTRODUCTION

Dear Customer, first and foremost we would like to thank you for

having chosen our machine. It was designed in line with our extensive

range of experience and manufactured using quality materials and a

certified process, in order to guarantee you enjoy satisfactory and long

lasting utilisation.

Attention

Before starting the machine, we strongly urge you to

carefully read this manual, which forms an integral part

of the machine, and contains important information re-

garding its safe use and maintenance. Reading the man-

ual will help you avoid any danger to yourself or other

people, as well as any damage to the machine. In addi-

tion, you should keep this manual in a safe place and

hand it over with the machine to any subsequent users.

2. USE

High pressure cleaners in the MAXIMA series are professional high

pressure cold water cleaning and washing machines. They are designed

exclusively for cleaning tools, machines, vehicles, buildings and other

surfaces which can be subjected to a high pressure water jet. Any other

use must be considered improper. The manufacturer is absolutely not

liable for any damage caused to people or things due to improper use

of the machine, or failure to respect the safety prescriptions and those

relative to maintenance.

By applying an appropriate accessory to the high pressure cleaner

the machine can carry out hydrosanding operations.

3. REMOVAL AND DISPOSAL OF PACKAGING

If the packaging displays any signs of damage or tampering, the

retailer should be immediately contacted.

The machine is enclosed within a nylon bag, inside the packaging.

To remove the packaging used during transport it is necessary to:

• remove the plastic strap fastening the item to the wooden base;

• remove the cardboard box, extracting it vertically;

• remove the standard accessories and the cardboard divider from

the upper part of the machine;

• extract the handle;

• remove the sheet metal straps which impede movement of the

machine’s wheels;

• push the high pressure cleaner sideways, off its base.

Attention

Never try to manually lift the high pressure cleaner: its

excessive weight could cause serious physical injury.

Packaging elements must not be left within reach of

children and/or youngsters since they can pose a threat

to the safety of the same.

For packaging disposal, all relevant national environ-

mental regulations must be respected.

4. PACKAGING CONTENTS: STANDARD

EQUIPMENT AND ACCESSORIES

The packaging contains (see Fig. 1): machine body; handle; high

pressure pipe (10 m); spray gun with semi-lance and lance with nozzle;

Fig. 1

After removing the machine and its accessories from the packag-

ing, check they are in good condition. Where you have any doubts, do

not use the high pressure cleaner and/or its accessories and contact

your retailer. Also check that the rating plate is present, which also indi-

cates the main technical data for the machine; if anything is missing,

immediately inform your retailer (see Fig. 2).

Fig. 2

The manufacturer provides a machine which, for packaging com-

pactness and transport reasons, is partially disassembled within the

packaging, without the same compromising the safe use of the ma-

chine. It is the user’s responsibility to place the machine in correct and

safe functional conditions, mounting the handle and the standard ac-

cessories in compliance with the assembly instructions set out in para-

graph “6”.

The following can be supplied as accessories (see Fig. 3 for the

main items and refer to the catalogue for a complete list):

• manual hose reel kit; • hydrosanding kit.

Fig. 3

5. SAFETY INDICATIONS AND GENERAL

WARNINGS

Before start-up, carefully read the instructions contained in the

present manual and follow them scrupulously.

We recommend:

• allowing only expert personnel to use the high pressure cleaner.

The equipment must not be used by children and youngsters;

• do not handgrip the plug with wet hands;

• connect the high pressure cleaner to an electric panel with elec-

tricity supply specifications in compliance with those set out on

the machine;

• connect the electric cable to an electric panel provided with a

magneto-thermal switch with differential (sensitivity 30 mA);

• connect the machine to an electricity power supply provided with

earthing;

• do not hold the electricity cable and protect it against any acci-

dental crushing;

• do not use cables with low quality protections;

• any electricity extension cables must comply with standards and

have a section at least equal to that of the machine power supply

cable;

• before carrying out any cleaning and/or maintenance operation,

disconnect the high pressure cleaner from the electricity and wa-

ter mains supply;

• do not pull the cable to disconnect the plug, and do not pull the

pipes or cable to move the machine;

• always ensure that all the flexible connection pipes are properly

fastened;

• check that the flexible connection pipe between the spray gun

and the high pressure cleaner has not been throttled or damaged;

where damage has occurred, the same should be replaced imme-

diately, since the pipe, as with the spray gun, junctions and elec-

tricity cable, is important for the safety of the high pressure

cleaner;

• use only original spare parts approved by the manufacturer,

which offer a guarantee of safe functioning for the equipment;

• check the equipment before start-up and supervise it regularly

during use, preventing any children and/or animals from ap-

proaching it;

• do not direct the water jet towards the high pressure cleaner or

towards any other part that is supplied with electricity;

Handle

Spray gun with

semi-lance

H.P. Pipe

Lance with

nozzle

Machine

body

• never direct the water jet towards yourself or any other people or

animals;

• do not use the high pressure cleaner when other people are in

the work area, if they do not have any protective clothing;

• do not lock the function lever on the spray gun during service;

• hold the spray gun and semi-lance firmly since the water jet un-

der high pressure generates a considerable reaction force;

• do not use the machine where rain can fall on it or in very damp

environments;

• do not lean any object on the machine during operational activity;

• position the machine on a flat surface and prevent unwanted

handling using appropriate lock devices;

• continuously supply the machine with clean water; do not supply

the machine with salted water or potentially dangerous (explo-

sive, toxic or inflammable) liquids;

• avoid leaving the machine exposed to very low temperatures

where there is a risk of freezing;

• at the end of all operational activity, turn off the machine using

the switch;

• connect the high pressure cleaner to the water mains using rein-

forced rubber pipes with an adequate section and checking junc-

tion seals;

• wash tyres and their valves at a distance greater than 30 cm, to

prevent the high pressure jet from damaging them (the same is

indicated by the tyre changing colour);

• only use detergents declared to be appropriate for high pressure

cleaners.

Attention

Repairs should only be carried out by specialised person-

nel. Always contact one of our technical assistance cen-

tres. Failure to respect the above absolves the manufac-

turer of any liability and constitutes negligent use of the

product.

6. OPERATING THE HIGH PRESSURE CLEANER

MACHINE ASSEMBLY

Before starting up the machine, it is necessary to assemble the

handle, using the 8 fastening screws (see Fig. 4).

In addition, it is necessary to check the level of the oil in the high

pressure pump which must be half way from the control window (see

Fig. 8). Using the machine with insufficient oil can cause the high pres-

sure pump to breakdown.

Also check that the filter mounted in the water input junction is

clean (see Fig. 9).

Fig. 4

ACCESSORIES ASSEMBLY

Accessories are supplied as follows (see Fig. 5):

• the high pressure pipe, already connected to the automatic spray

gun and the fixed semi-lance;

• the lance terminal, already prepared with the water nozzle to be

used and with an adjustable nozzle holder head; model 200/30 is

provided with a double lance;

• (if requested) the manual hose reel, disassembled: the instruc-

tions are enclosed inside the packaging;

• (if requested) the device for hydrosanding: see paragraph “7” for

instructions.

Connect the H.P. pipe, or the linking pipe to hose reel, to the high

pressure water outlet fitting union on the high pressure cleaner (rapid

screw connection).

Fig. 5

CONNECTION TO THE WATER MAINS

Using the plastic rubber pipe junction already screwed to the water

inlet pipe, it is necessary to connect a rubber pipe with an internal di-

ameter equal to 19 mm or equal to 25 mm for model 200/30 (not pro-

vided with the machine).

Correct functioning of the high pressure cleaner is obtained if the

supply pressure is at least 1,5-2 bar: with lower pressures, the quantity

of water supplied may not be sufficient. The flow rate for the supply

water must be at least equal to the of the machine nominal flow rate.

The maximum temperature for the supply water must not exceed

40°C; higher temperatures can damage the pump seal gaskets.

Attention

Any solid particles or air bubbles could clog the nozzle or

obstruct correct functioning. To avoid the same, we rec-

ommend carrying out an initial start-up of the high pres-

sure cleaner without the lance, allowing the water to ex-

it for a few seconds.

Then screw the lance on the fixed semi-lance.

CONNECTION TO THE ELECTRICITY MAINS

The machine must be connected to an electricity system in compli-

ance with current regulations. Electricity specifications are those listed

in the technical data table and on the rating plate, which must match

those of the electricity mains supply. Before inserting the electricity

plug in the socket, it is essential to ensure that the machine switch is in

the “0” position.

All warnings set out in paragraph “5” remain valid, with failure to

respect the same constituting cancellation of any warranty rights and

absolving the manufacturer of any liability.

High pressure cleaners in the MAXIMA series have a predisposi-

tion for connection to power supply electricity lines of a triphase 50Hz,

400V (200/30, 200/21, 200/15, 150/21, 150/15) or monophase type,

50Hz, 230V (120/10).

Where it is necessary to transform a machine (not for Mod.

200/30) from 400V triphase to 230V triphase you have to:

• replace the contactor, the main switch, the control box and the

control lamp;

• connect the bars of the motor terminal board as indicated in the

annexed wiring diagram (see paragraph “11”);

• replace the adhesive label with one indicating connection to the

selected voltage.

7. USING THE HIGH PRESSURE CLEANER

START-UP

After checking that the operations described in paragraph “6” have

been carried out, relative to start-up, it is necessary to proceed as follows:

• open the tap for the hydric system;

• start-up the high pressure cleaner, pressing the switch button to

the “I” position;

• press the spray gunl lever, gripping it firmly, and direct the water

jet towards the surface to be cleaned.

INTERRUPTION

The machine is equipped with a delayed total stop device; hence, if

the pistol lever is released, the exit of water is immediately interrupted,

while the pump-motor continues to rotate for approx. 40 seconds, after

which the group stops. The high pressure cleaner automatically restarts

H.P. Outlet

Water

inlet

Spray gun

Fixed

semi-lance

Lance with

nozzle

Motor

Adjustment

valve

Pump

By-pass

circuit

H.P. Pipe

This manual suits for next models

Table of contents

Languages:

Other BIEMMEDUE Pressure Washer manuals

BIEMMEDUE

BIEMMEDUE 120/10 - 170/13 User manual

BIEMMEDUE

BIEMMEDUE SUSETTE User manual

BIEMMEDUE

BIEMMEDUE MOBILE 180/17 User manual

BIEMMEDUE

BIEMMEDUE MIDIA User manual

BIEMMEDUE

BIEMMEDUE MAGNUM User manual

Popular Pressure Washer manuals by other brands

Dirt Devil

Dirt Devil ND40014 owner's manual

Excell

Excell VR2522 Operation manual

blueclean

blueclean COLD 1515 instructions

Kränzle

Kränzle K 1050 P operating manual

Parkside

Parkside PHD 100 B2 Operation manual

Landa

Landa PDE2-1100 Operator's manual

MAC

MAC DROP REVOLUTION Instructions for installation and use

blueclean

blueclean BC383HS Assembly, care and use instructions

cecotec

cecotec Conga Triton 5000 UltraClean & Car instruction manual

Porter-Cable

Porter-Cable PCH2401 instruction manual

Generac Power Systems

Generac Power Systems 6020-2 specification

SNOWJOE

SNOWJOE SUNJOE SPX2598-RM Operator's manual

Simpson

Simpson MS60920 instruction manual

F.F. Group

F.F. Group HPW 140 EASY Original instructions

Homelite

Homelite UT80432A Replacement parts list

Craftsman

Craftsman 580.76804 Operator's manual

Alto

Alto NEPTUNE 1 quick start guide

Kärcher

Kärcher K 3.78 Operator's manual

BIEMMEDUE MAXIMA 120/10 User manual

Popular Pressure Washer manuals by other brands
